Мелкие вопросы по ремонту, поиску схем и т.п.

  • Автор темы Автор темы Tuvalu
  • Дата начала Дата начала
с надписью usb/direct)

Это вопрос удобства. Конечно, можно без этого обойтись, но прикольно настраивать баланс прям перед микрофоном.
Кстати не жалуюсь, карта тянет на 32 сэмплах запись в загруженном проекте, цифр задержки не помню, но они крайне малы)

-это вопрос не удобства а правильности , т.е карту перед собой ломает поставить для удобства, кстати непонятно что там
вообще настраивать поставили один раз и всего делов
-задержки там хреновые т.к карта на xmos ( в районе 10ms 44.1кгц) с примерно стандартными дровами, все остальное тоже
хреново , хотя опупевшие рекламщики поют оды радости клистир клир преампам с к.у=55db ein=-128dbu и thd=0.01%- просто
смешно

Последнее редактирование:
-это вопрос не удобства а правильности , т.е карту перед собой ломает поставить для удобства, кстати непонятно что там
вообще настраивать поставили один раз и всего делов
-задержки там хреновые т.к карта на xmos ( в районе 10ms 44.1кгц) с примерно стандартными дровами, все остальное тоже
хреново , хотя опупевшие рекламщики поют оды радости клистир клир преампам с к.у=55db ein=-128dbu и thd=0.01%- просто
смешно

- карта на рабочем столе, микрофон за дверью в кабинке с изоляцией - перед собой это куда?)
- сейчас посмотрел 32 сэмпла - 0,7 мсек при 44кгц. В принципе cakewalk позволяет с любыми задержками писать, компенсация работает. Но для мониторинга в реалтайме как раз примочки вроде беринджера и нужны и хоть на 40 мсек пишись. Не будем спорить, понятно, что это не проф оборудование, но для домашней записи хватает более чем. Я ж вопросы задавал, что можно с беринджером сделать, а не куда мне переставить карту, чтоб его выкинуть)

-по моему проще сделать длинные провода до кабинки с мика до карты и с карты на уши , толку больше будет , собственно баланс
в вашем случае настраивается один раз
-еще как вариант взять более длинный usb шнурок и карту утащить в кабинку но это надо пробовать экспериментально
-беринжер и так должен работать если там что-то искажает значит просто неисправен да и если честно сказать у меня сомнения что 4580
которая там стоит будет адекватно работать на 32ом уши вот на 250ом будет, но все равно микрофон распаралеливать нежелательно
-если уж упорно хотите крутить что то прямо из кабинки то вам нужен любой хороший преамп у которого пара выходов , один пускаете
на линейный вход карты второй используете для прямого мониторинга , еще нужен при этом ушнюк с парой суммируемых входов
который стоит тоже в кабинке , но это все сложно и затратно к тому же не имеет смысла для качества вашей карты да и чисто линейного
входа в вашей карте нет

Не будем спорить, понятно, что это не проф оборудование, но для домашней записи хватает более чем.
для домашней записи многим и встроенки достаточно , просто за такую цену или ненамного дороже достаточно много карт скажем
так уровнем выше а то и двумя( например audient id14), а например бехр uforia hmc204hd еще и подешевше будет ( конвертеры
там точно лучше)

для домашней записи многим и встроенки достаточно , просто за такую цену или ненамного дороже достаточно много карт скажем
так уровнем выше а то и двумя( например audient id14), а например бехр uforia hmc204hd еще и подешевше будет ( конвертеры
там точно лучше)

У меня беринджер 202 была до этого, разницы по звуку, честно, не услышал, но производительность у м-аудио на порядок лучше. Ну, здесь заранее не узнаешь - почувствую что не хватает этой карточки - буду смотреть на более дорогие)

-по моему проще сделать длинные провода до кабинки с мика до карты и с карты на уши , толку больше будет , собственно баланс
в вашем случае настраивается один раз
-еще как вариант взять более длинный usb шнурок и карту утащить в кабинку но это надо пробовать экспериментально
-беринжер и так должен работать если там что-то искажает значит просто неисправен да и если честно сказать у меня сомнения что 4580
которая там стоит будет адекватно работать на 32ом уши вот на 250ом будет, но все равно микрофон распаралеливать нежелательно
-если уж упорно хотите крутить что то прямо из кабинки то вам нужен любой хороший преамп у которого пара выходов , один пускаете
на линейный вход карты второй используете для прямого мониторинга , еще нужен при этом ушнюк с парой суммируемых входов
который стоит тоже в кабинке , но это все сложно и затратно к тому же не имеет смысла для качества вашей карты да и чисто линейного
входа в вашей карте нет

Так и сделано - в стене кабинки гнезда, можно и напрямую подключить. Спасибо за советы, буду смотреть, что лучше подойдёт

-несомненно лучше всего все подключать к карте без всяких приблуд , исключением является только использование хорошего
внешнего преампа и опять же внешнего уся для ушей , но для этого карта нужна несколько другая , с линейным входом
и хотя бы парой выходов ну и с маршрутизацией , либо опять же внешний преамп и приличный мониторный контроллер,
вариантов много , но по простому все делается на вашей карте без ничего
-самый лучший вариант конечно это usb шнурок длинный и карту в кабинку , но с длинным usb шнурком могут быть проблемы
стабильности да и хорошие их найти сложно и самому сделать тоже непросто

-несомненно лучше всего все подключать к карте без всяких приблуд , исключением является только использование хорошего
внешнего преампа и опять же внешнего уся для ушей , но для этого карта нужна несколько другая , с линейным входом
и хотя бы парой выходов ну и с маршрутизацией , либо опять же внешний преамп и приличный мониторный контроллер,
вариантов много , но по простому все делается на вашей карте без ничего
Ну вход линейный на ней есть, во всяком случае так написано. В целом ситуация ясна, спасибо

-это не чистый линейный вход а вход того же микпреампа только через делитель, чистый линейный вход он либо не
регулируется вообще , либо регулируется отдельной крутиловкой , то же касается и инструментального входа

-это не чистый линейный вход а вход того же микпреампа только через делитель, чистый линейный вход он либо не
регулируется вообще , либо регулируется отдельной крутиловкой , то же касается и инструментального входа
Карта Air 192|4 регуляторы отдельные на микрофон и на линию

-я ее не щупал , по описанию ни хрена не понятно , но на канале 1 написано mic/line и своя крутилка , канал 2 как бы относится
к инструменту и там своя крутилка что радует , но инструментальный вход это совсем не линейный, впрочем может
я конечно неправильно понимаю тайный смысл этих обозначений от самураев-инженеров , в юзергуде не удосужились написать
что там что регулирует блок схемы тоже нет , зато эта повесть аж на семи языках :)

Последнее редактирование:
-я ее не щупал , по описанию ни хрена не понятно , но на канале 1 написано mic/line и своя крутилка , канал 2 как бы относится
к инструменту и там своя крутилка что радует , но инструментальный вход это совсем не линейный, впрочем может
я конечно неправильно понимаю тайный смысл этих обозначений от самураев-инженеров , в юзер гуде не удосужились написать
что там что регулирует блок схемы тоже нет , зато эта повесть аж на семи языках :)

Ну, я тоже не скажу, так как пользуюсь только микрофонным)

-ну в вашем случае это просто проверить, достаточно воткнуть в комбо разьем джек и посмотреть какой крутилкой регулируется
сигнал можно не подавать а просто пофонить, тоже самое с инструментальным

Камрады, перебирая архивы, наткнулся на статейку доинтернетовской поры (в бумажном виде) Robert Moog - Build the Theremin, со схемами, иллюстрациями и списком необходимых деталей.
Если кому-то вдруг понадобится, перешлю Новой почтой. В Киеве можно забрать самовывозом. ;)

Если никому не нужно, выброшу мусорник - хотя жалко...

Если никому не нужно, выброшу мусорник - хотя жалко...
А отсканировать и в сеть выложить куда-нибудь? А уж потом выкидывать.
Думаю, со временем интересующиеся найдутся :)

@drobinkin, полагаю, что в виде электронного документа этот (или подобный) материал уже имеется.
Я же хотел отдать страждущим реально аналоговый бумажный... )))

Подскажите спецы, плиз, какие фейдера купить на мастер к пульту Behringer Henyx 1204 FX?
60 мм - знаю.
Есть в наличии А10к, А20к и В10к.
Сам в этом не разбираюсь.

Последнее редактирование:
-- "В" - это линейный, т.е. в среднем положении будет ослабление всего в 6 дб,
на четверти хода - соответственно, 12 дб Что, в общем, ни в какие ворота.
"А" - это именно регулировка громкости.
А что 10 кОм - так это самое ходовое, везде стоят. Хотя принципиальной и
сильной разницы с 20 кОм не будет.
Да и по схеме в 1204 стоят 10 кОм.
Единственно что - может быть нестандартное расположение выводов,
и немного иная ругулировочная характеристика - хотя последнее уже мелочь.

P.S. Функциональные зависимости - здесь: http://long.ru/info/curves/index.html
Только не знаю, видны ли они - там *.swf и что с ними теперь делать - то неведомо....

Последнее редактирование:
  • Love
Реакции: ESSE
Ещё тут вопросик нарисовался.
Приобрёл тут по-случаю студийные б/у мониторы Spirit by soundcraft absolute 4p
Мониторы эксплуатировались в одном помещении, сильно не нагружались, иногда простаивали по полгода и больше.
Всё работает, всё устраивает, но...
При включении питания на одном мониторе появляется ВЧ писк, повторное вкл/выкл - писк пропадает, далее всё работает.
На другом мониторе после включения звук тише на 1-2 db, чем на другом.
После 5-10ти минут работы всё приходит в норму.
Куда копать? Понятно, сам не справлюсь, ну хотя бы не выглядеть лохом, когда мастера из сервисов начнуть наворачивать лапшу на уши.
Кстати, где бы починить в Москве?

-вч писк это скорее всего последствия генерации внутреннего уся , разница в громкостях а потом приходит в норму , тут не могу
сказать надо искать схему , впрочем если там внутри уси на lm3886 или tda7293 то такое вполне возможно из-за по разному подсохших
электролитов в цепи mute, в любом случае надо искать схему

Михаил, написал в личку, но видимо не пришло. Странно.

202793

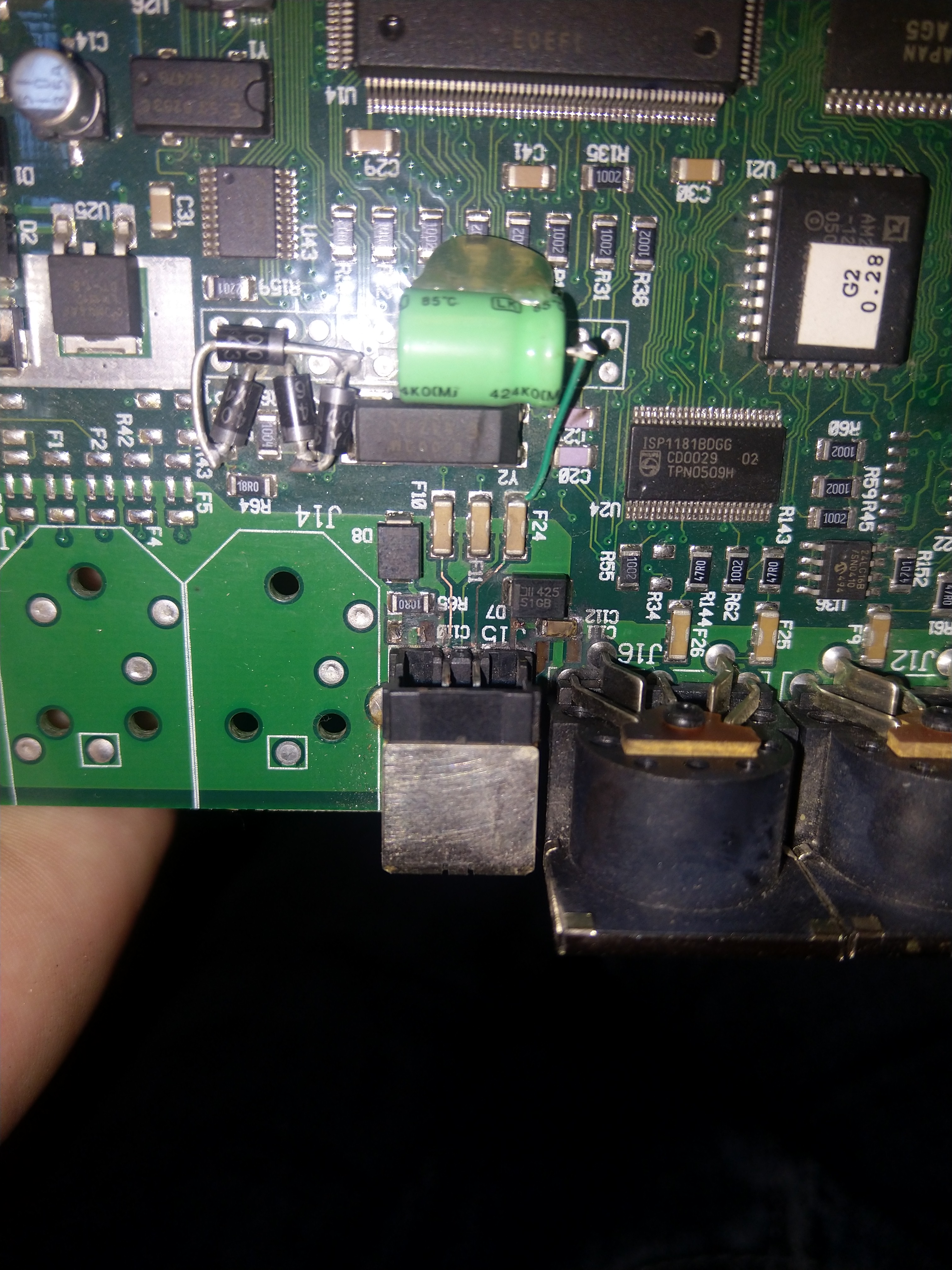

прошу помощи ... что за элементы стоят у clavia nord modular g2 engine напротив usb порта ...если есть возможность сделать фото в раскрученном виде буду признателен :Dle65:

если вы имеете ввиду f24 f11 f10 то это проходные конденсаторы фирмы мюрата , номинал без выпайки установить невозможно
при выпайке обычным паяльником они как правило ломаются, еще видны сгоревшие дорожки на плате и явно пргоревшие конденсаторы
один судя по всему вообще испарился либо отвалился

Последнее редактирование:
  • Like
Реакции: кактус и Eq Tunkul
