Самодельный Ethernet-транспорт для аудиоинтерфейса.
- Автор темы Rst7
- Дата начала
Ну т.к. TCP чуть сложнее, то на какие-то наносекунды он медленнее. Но если сделать все собственные костыли, как в TCP, но пользоваться UDP - то будет то же самое.
Другое дело, что в embedded-среде очень распространено заблуждение, что TCP - это медленно. Ну потому что существующие реализации TCP-стеков для микроконтроллеров сделаны по-пионерски, запрос-ответ. Типичный пример - lwip, который в каждом утюге применяется.
Не путайте, это задержки для Dante Virtual SoundCard. Для всех же железных устройств Dante, которые устанавливаются во всевозможные цифровые консоли, стейдж реки, усилители, портальные процессоры эти задержки начинаются от 0,25ms до 5мс в зависимости от того, сколько соединений в сети. Если у вас их допустим не много, то смело выбирайте минимальную задержку 0,25 ms и если все стабильно заработало на ней, то нет смысла перестраховываться на случай "а вдруг" Задержка будет постоянной, как скала. С pci-e картой для компьютера немного сложнее, так так сам компьютер и хост не в состоянии дать ей 0,25ms, думаю сами знаете по ряду каких причин. Но если бы это было возможно, то Focusrite rednet pci-e card без проблем скушает и не поперхнётся. Но уверяю вас, что на минимально возможном буфере 32 семпла, задержка будет 1,5ms (3ms максимально для всей системы Данте в целом для чистой цифры) если сам компьютер более менее современный.
http://prosound.ixbt.com/news/2017/september/20/focusrite-rednet-x2p.shtml
Кстати вот такой интересный девайс есть для работы с сети Данте через обычный Ethernet.
К чему я это все: нмв ваше устройство просто необходимо адаптировать под разные стандарты EthernetAudio, чтобы была ваозможность подключения к любым, ну или хотябы к Данте протоколу, для объединения всевозможных железных устройств (процессоров, стейдж реков, усилителей и пр) Ведь как я понимаю первейшая цель использование на концертах, а студия вторична.
Последнее редактирование:
Так 1.5 или 3?
[DOUBLEPOST=1548228463][/DOUBLEPOST]
Ну разве что гейт сделать, внутри устройств я не вижу смысла поддерживать эти протоколы.
Кстати, с Dante еще надо разбираться, там же небось яростный роялти.
@Radiator, как работает Dante мы прекрасно знаем, их есть у меня.....
И позиционирование нашей (наших) железок совершенно не имеет сценических приоритетов, но при этом, если мы всё же запустим коммерческий проект, то просто сделаем для всех популярных в райдерах девайсов карты расширения с нашим Эзернет решением.
Бриджи для Dante и MADI - наверное так же слелаем, если, как написал Дима, там не будет заоблочной цены из-за роялти.
Хотя достаточно сделать конвертор в любой из форматов, так как есть уже у RME Digiface Dante, не дорого
И позиционирование нашей (наших) железок совершенно не имеет сценических приоритетов, но при этом, если мы всё же запустим коммерческий проект, то просто сделаем для всех популярных в райдерах девайсов карты расширения с нашим Эзернет решением.
Бриджи для Dante и MADI - наверное так же слелаем, если, как написал Дима, там не будет заоблочной цены из-за роялти.
Хотя достаточно сделать конвертор в любой из форматов, так как есть уже у RME Digiface Dante, не дорого
Последнее редактирование:
Вот такое небольшое кино про два компьютера, два устройства, две DAW и связь между ними исключительно по локальной сети (без стороннего софта, только наши ASIO-драйвера от устройств).
Сейчас можно организовать до четырех потоков передачи и до четырех потоков приема. Каждый поток - до 16 каналов аудио. Передавать можно как на конкретный IP-адрес, так и в широковещательном режиме.
Самое смешное, что принять можно даже вот так:
Ну или ffmpeg, или vlc. Или какой-нибудь видео-броадкастер, типа OBS Studio.
Сейчас можно организовать до четырех потоков передачи и до четырех потоков приема. Каждый поток - до 16 каналов аудио. Передавать можно как на конкретный IP-адрес, так и в широковещательном режиме.
Самое смешное, что принять можно даже вот так:
Код:
ffplay.exe -f s32le -channels 2 -sample_rate 48000 -i udp://0.0.0.0:12873Ну или ffmpeg, или vlc. Или какой-нибудь видео-броадкастер, типа OBS Studio.
Нет в ваших вопросах ни какого нубства....
Эта вот схема работы, показанная Димой, предполагает, что к одному компу подключен один наш девайс, а ко второму - другой. ASIO задержки у них могут быть совершенно разные, соответствующие нормальной работе на конкретной мощности компе. У них одна частота дискретизации будет - так как они работают в одной Аудио Сети.
Передача данных друг другу (от одной DAW другой) - происходит с задержкой принимающего ASIO + доп буфер, который можно задавать - но пока это 32 spl.
Использовать то можно, но это на порядок не удобнее чем Vienna. Да и не может пока работать второй комп без подключенного к его ASIO внешнего девайса нашего. Т.е. - два компа - два девайса.
Вообще-то эта схема для Лайва очень хороша, когда у каждого музыканта свой комп и свой девайс и можно друг другу отправить для формирования мониторинга сигнал.
Также её можно использовать например для нескольких студий, работающих над одним проектом, или для организации в тон зале обработки для мониторинга отдельного на базе компа (софтового) - и при этом не нагружать этой обработкой основной Комп в Студии Сведения.
Много разных схем есть, в которых это удобно применимо.
Последнее редактирование:
@Aleksandr Oleynik, а в Вене, если она на другом компе, разве можно выставить независимую от хоста задержку? Если можно- здорово. Я на одном компьютере смог это реализовать только с помощью второй звуковой карты, думал, что и с двумя только так. А второй девайс- так он в любом случае нужен, если между компьютером и студией приличное расстояние. Один цифрует и мониторит в тонзале, второй- под ДАУ в контрол руме. Вообще, вы реализуете мечту! Успехов!
@Scarlatino, в вене вообще нет задержки (нет карты, нет асио, ничего нет), есть доп буфер для сетевой передачи.
Сколько пришло - столько обрабатываем. Не успеваем - "проблемы на другой стороне"
Сколько пришло - столько обрабатываем. Не успеваем - "проблемы на другой стороне"
Это как сказать. В связи с тем, что на двух компах можно поставить разный буфер - то вполне можно оркестр катать на одном компе с буфером 1024, а на втором (рабочем) - пианинку для наигрывания исходных миди-треков с буфером, скажем, 64. Ну или гитару тут же прописывать, да вообще любой инструмент. В Кубике даже инфраструктура External Instruments для этого есть
@Rst7, основное преимущество Вены в том, что не видя тех дополнительных компов вообще, ты открываешь на основном компе дистанционно саб проекты и управляешь всеми плагинами. Кстати, подобная технология есть и в Рипере и даже плагины как будто на мастер хосте открываются.
В общем, чтоб использовать эту нашу технологию а-ля Вена, нужно ещё кучу софта написать для работы с внешними инстанциями.
В общем, чтоб использовать эту нашу технологию а-ля Вена, нужно ещё кучу софта написать для работы с внешними инстанциями.
Поддерживаю Ethercon и предлагаю разъём питания сделать стандартным круглым с "+" в центре на 12 вольт - таких блоков питания в любой студии и на концертах навалом (например, от радиосистем Shure).
Провод питания можно фиксировать как на тех же приёмниках Shure ("скоба"), или как на Presonus Firepod ("крючок" слева от выключателя)
Провод питания можно фиксировать как на тех же приёмниках Shure ("скоба"), или как на Presonus Firepod ("крючок" слева от выключателя)
Обычный разъем. Ethercon может быть в следующий раз - потому что он мало того, что не особо туда лезет, так еще и трансформатор надо отдельный.
Мы положим в комплект источник питания с нужным разъемом, не волнуйтесь
Обычный разъем. Ethercon может быть в следующий раз - потому что он мало того, что не особо туда лезет, так еще и трансформатор надо отдельный.
Мы положим в комплект источник питания с нужным разъемом, не волнуйтесь
про трансформатор непонятно: Ethercon это всего лишь тот же 8P8C (ошибочно называемый RJ45) в корпусе от XLR.
я не волнуюсь про разъём, а пытаюсь по мере своих способностей помочь вам в хорошем деле.
возможно, с таким разъёмом ваше устройство будет чуть более популярным и совместимым, а возможно, и меньшей себестоимости.

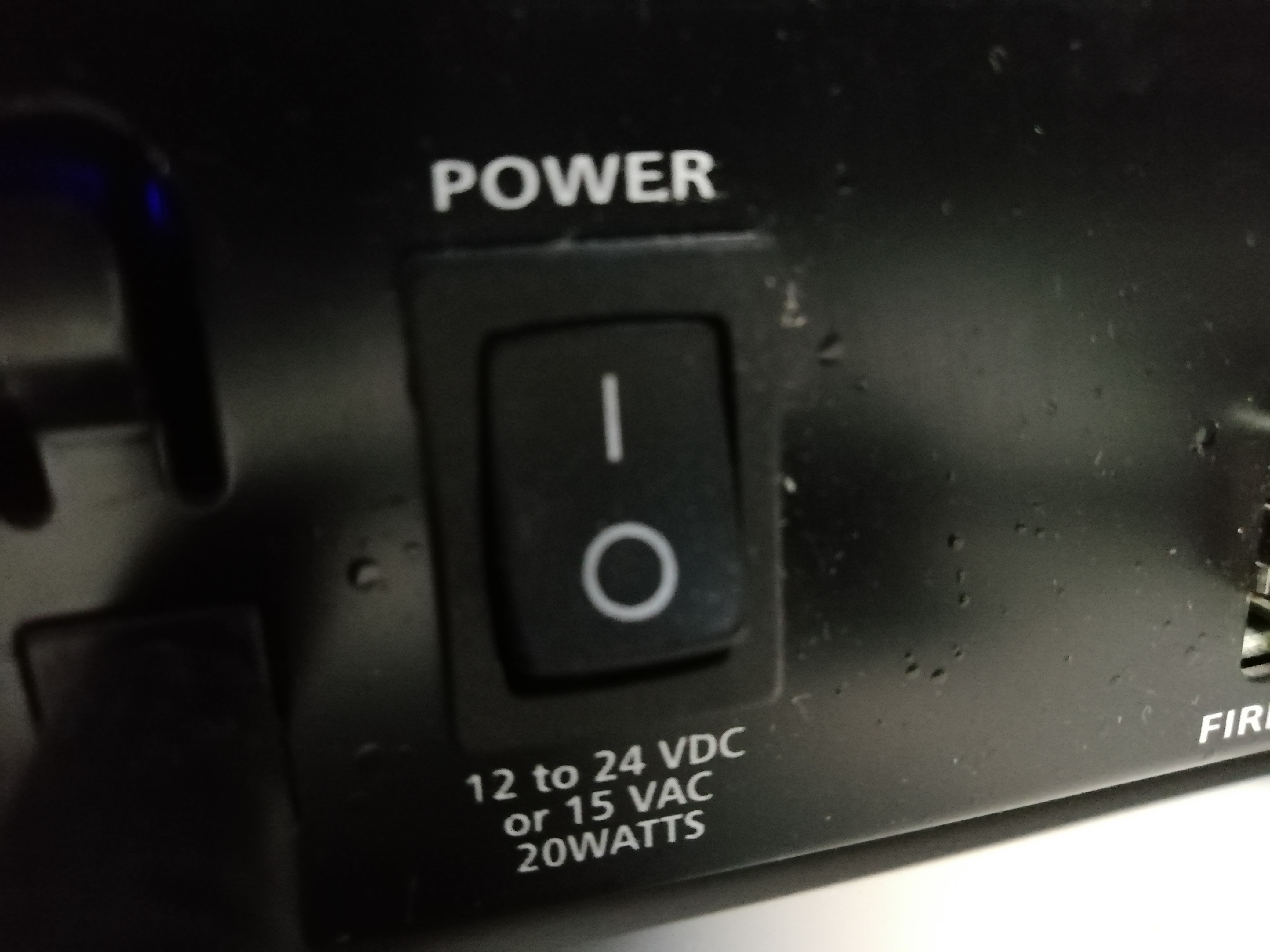

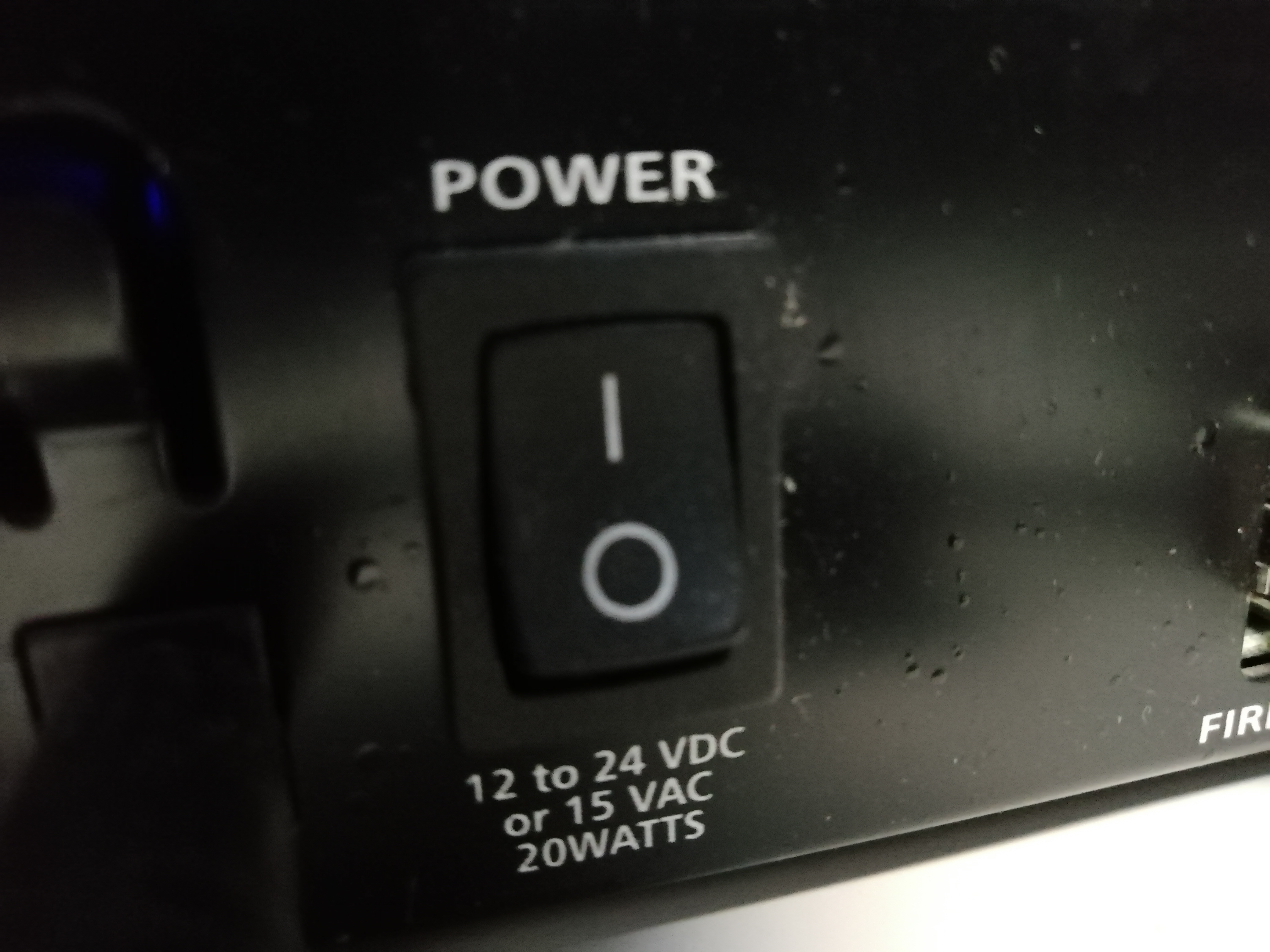

кстати, купить именно Firepod я решил после того, как увидел, что он принимает питание любой полярности и даже переменку в широком диапазоне напряжений. это пригодилось - однажды дохлый БП был заменён за 30 секунд.

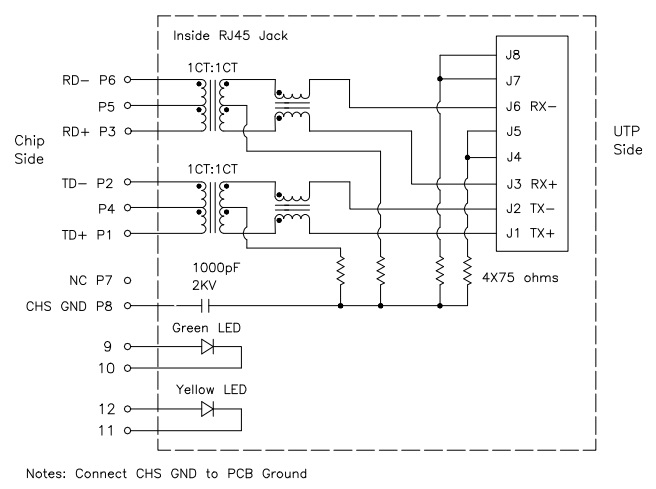

Ну а примененный у меня разъем - это не просто 8P8C.
Так дешевле и надежнее.
[DOUBLEPOST=1549380715][/DOUBLEPOST]
Блок питания - не проблема вообще.
а) Все равно источник в комплект укладывать. Братьям-китайцам пофиг, чем кабеля производящихся серийно БП оконечивать.
б) Для того, чтобы в девайс можно было шо попало воткнуть - надо усложнять внутренности. Нет никакого желания.
б) Зато источник с нестандартным разъемом никто не сопрет

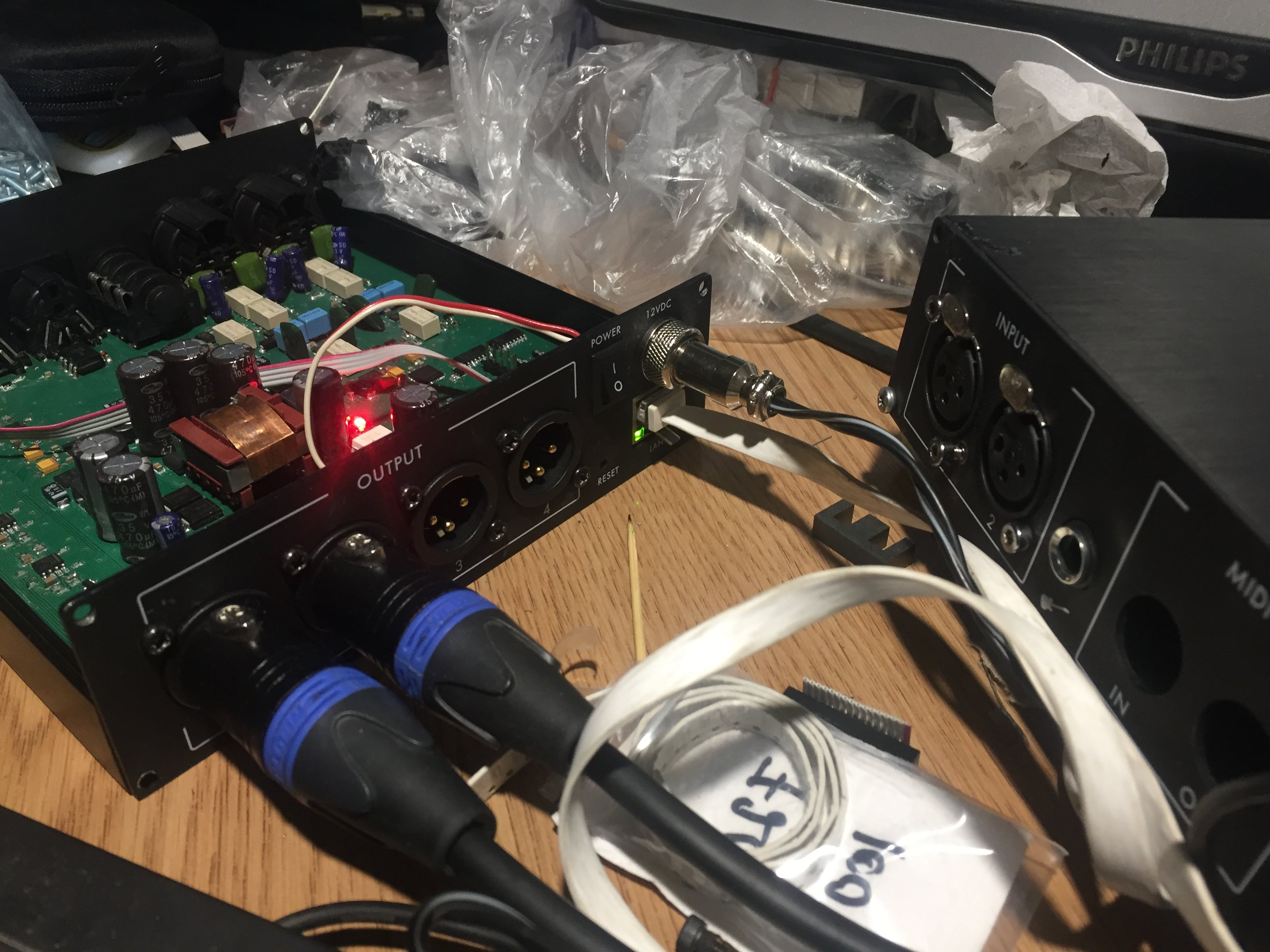

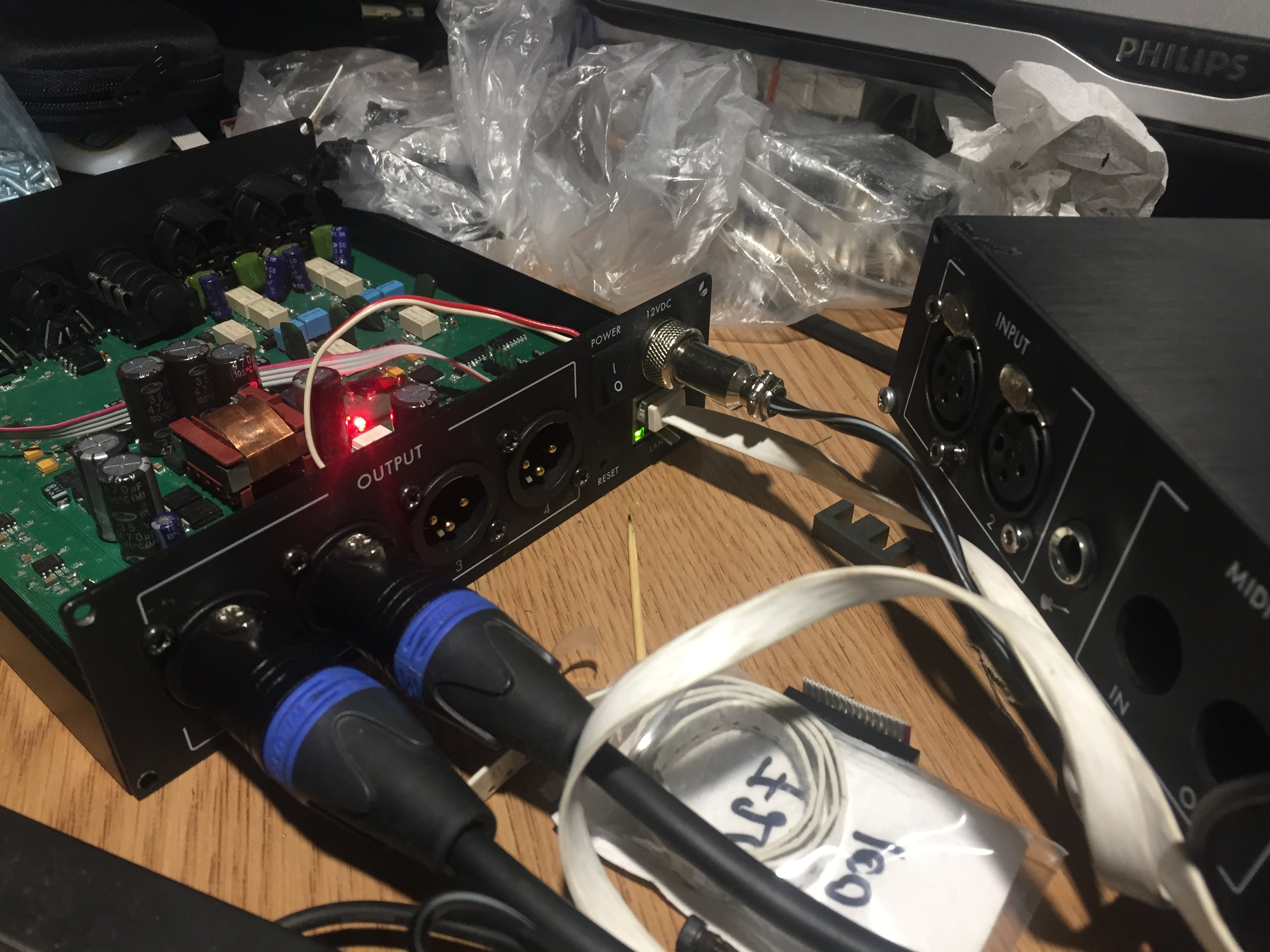

Мы подумали и о сцене и о ломкости эзернет разъёма и о том, что обычные разъёмы питания выдёргиваются на раз.
Сделали разъём питания металический с закручивающейся накидной гайкой.
А поскольку RJ45 стоит прямо под мощным разъёмом питания - он его от «наступили» защищает полностью - я уже наступал и ни один раз.
Дима может фотку сделать.....
