Конденсаторный микрофон своими силами

[Sonic]

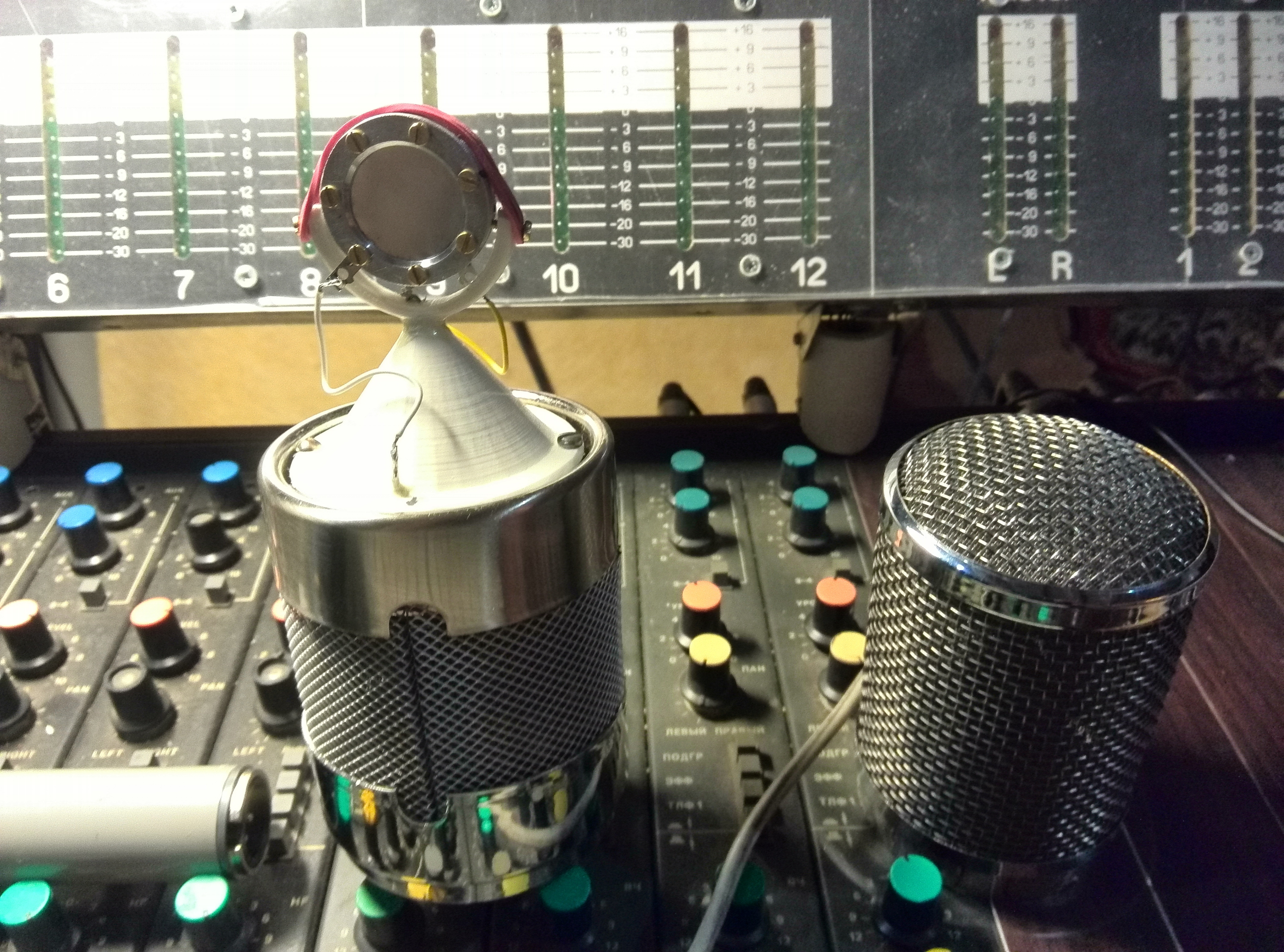

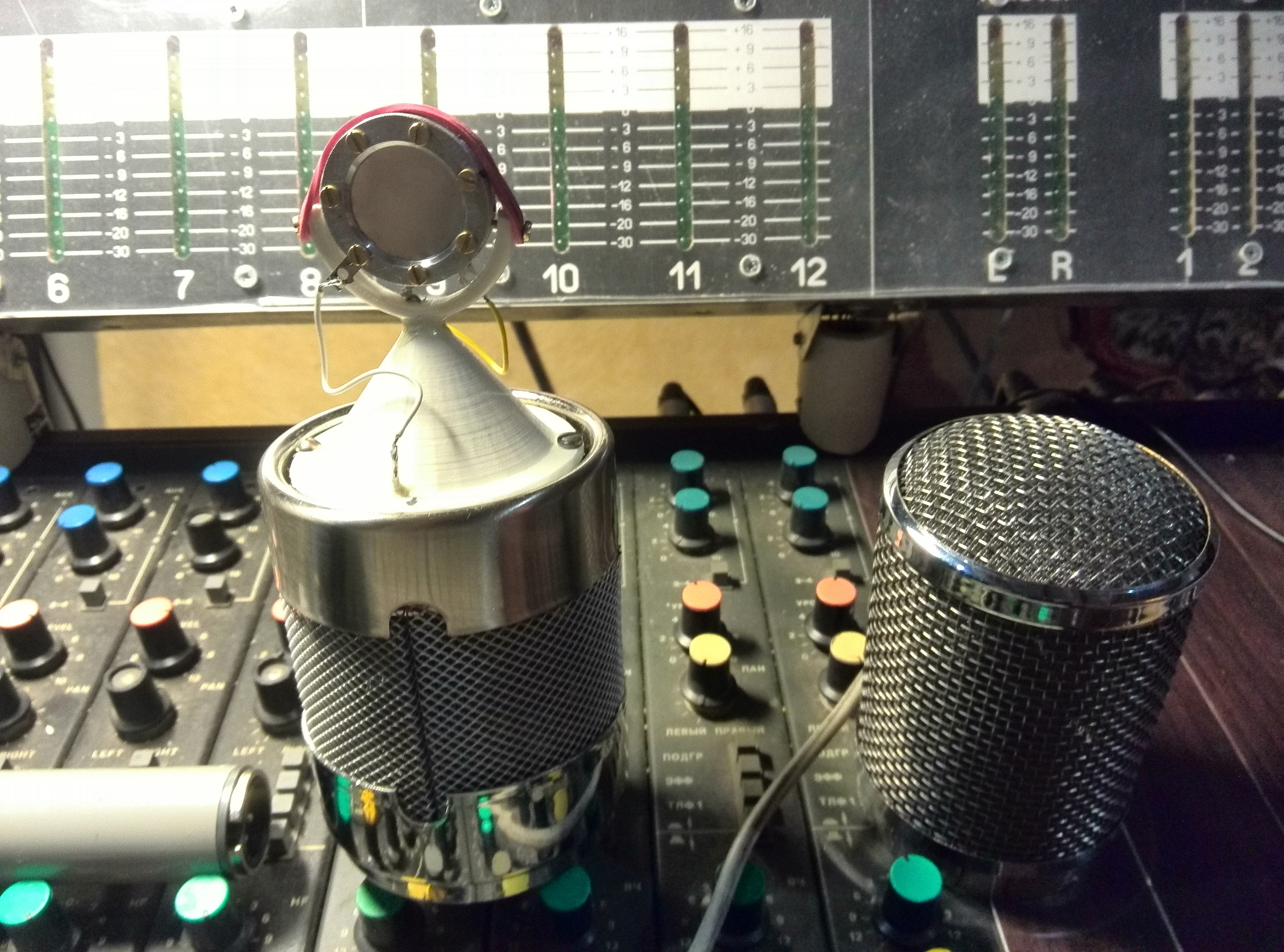

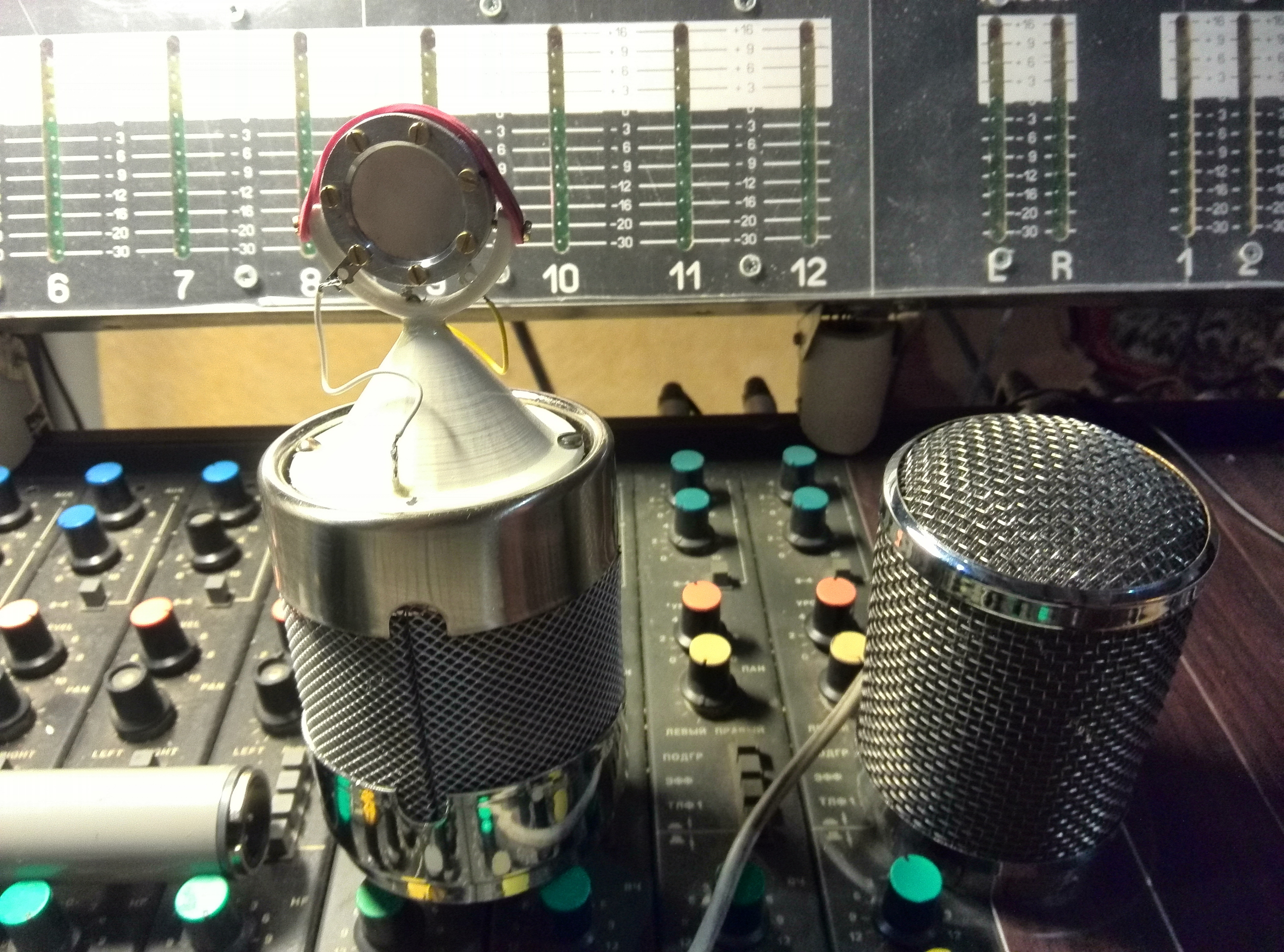

В общем, когда дурная голова рукам покою не даёт, то получаются примерно такие вещи:

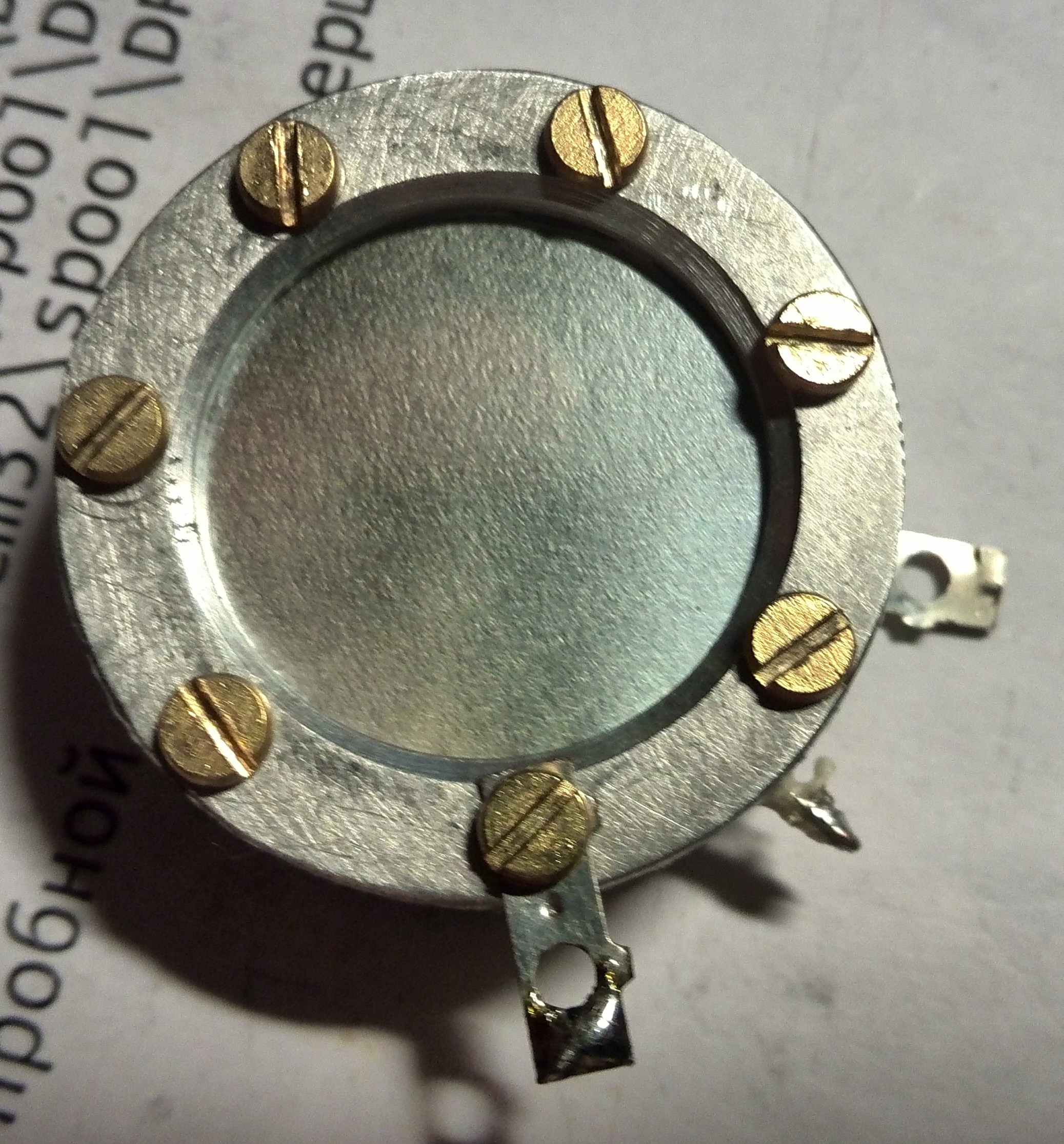

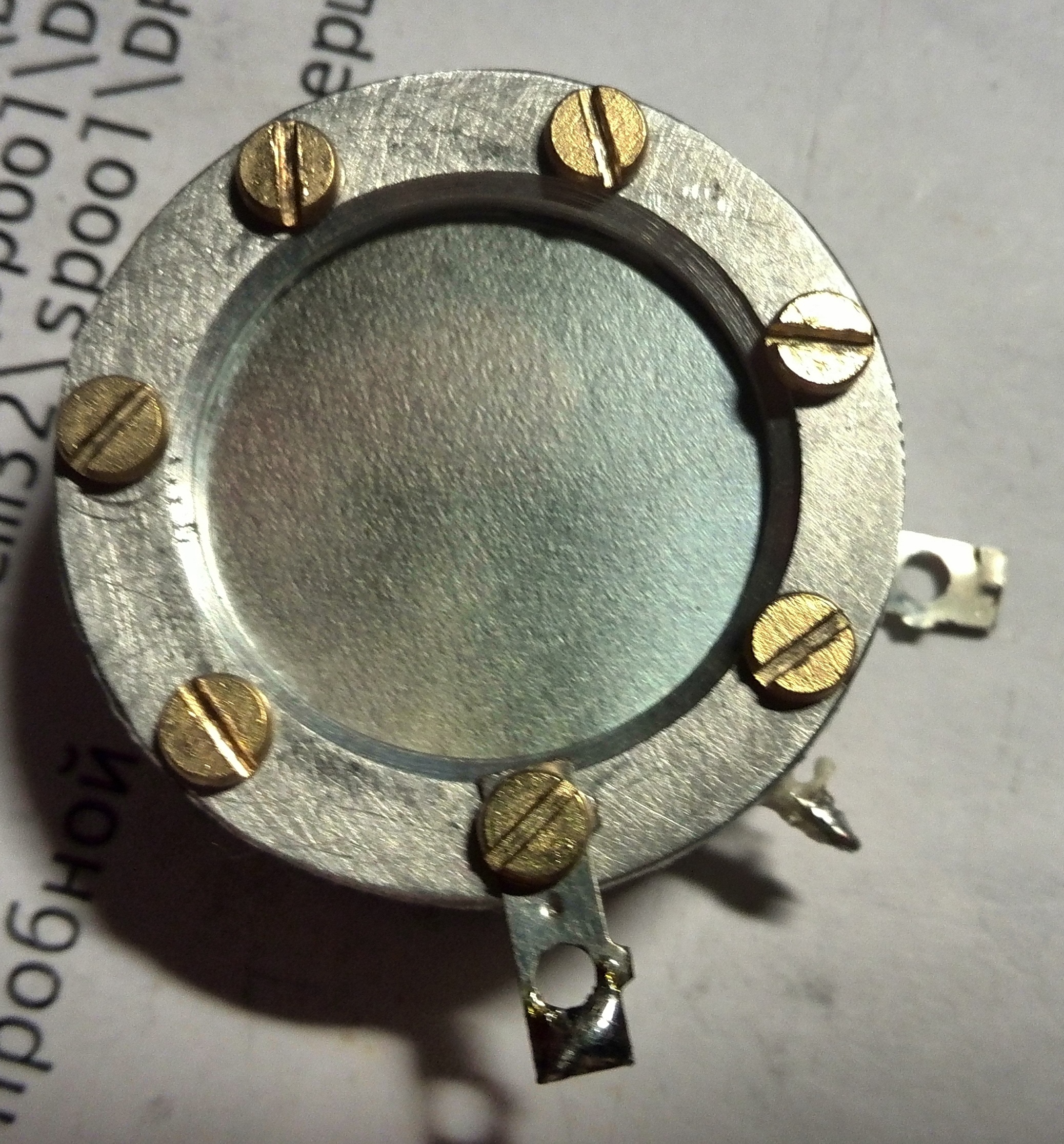

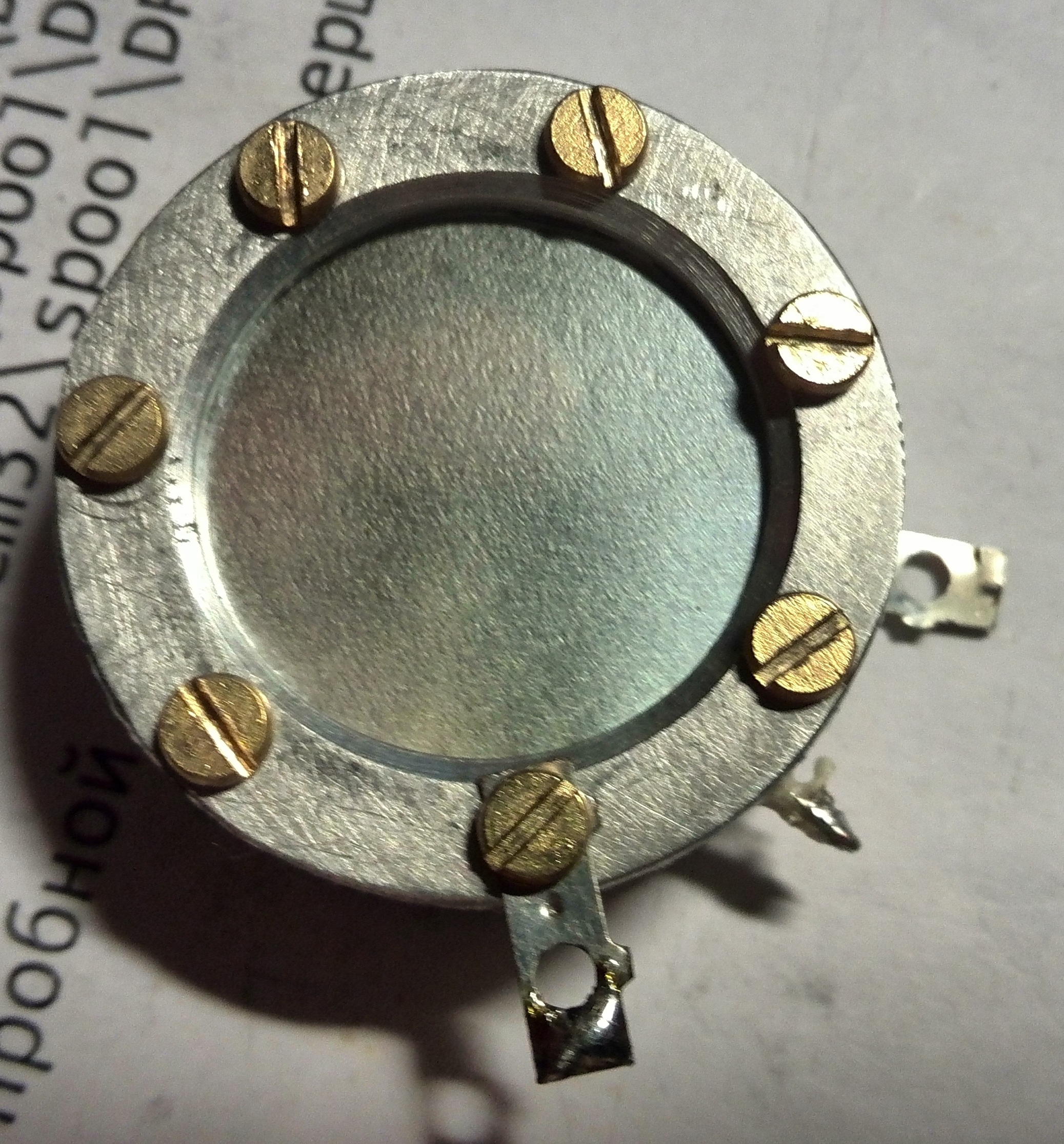

Корпус микрофона с ламповым предом построены ещё десять лет назад. Капсюль свежий, двухмембранный, мембрана- 20мм в диаметре.
https://yadi.sk/d/-EcNlmWl3QhCxh
В этом тесте сравнение с америкосовским клоном капсюля для U87 с ламповым предом, в таком же корпусе, как и на картинке. Т.е. капсюля в тесте разного размера.

https://yadi.sk/d/POjU1Dos3QhCzy
Здесь сравнение с Октавой МК-13М, но с переделанным предом.
Провести тест любезно согласился товарищ.



[akaabd]

Удивительно и невероятно,целые фирмы в специальных глухих камерах работают над созданием капсюлей и усилков к ним,а вы взяли и дома сварганили с довольно таки приличным звуком,в обоих случаях ваш мик оказался лучше,респект. Ачх не снимали,интересно было бы посмотреть.



[Sonic]

@akaabd, спасибо за отзыв!
Тут есть ещё над чем работать. Есть ещё, пока не реализованные, варианты. Если всё сложится хорошо, то буду выкладывать, по мере приготовления.
Вот, для снятия АЧХ надо бы безэховую камеру. Вроде НИКФИ предоставляет такую услугу, но, в условиях штучного изготовления, для меня это пока накладно.



[tailorprime]

Я правильно понимаю, что капсюль Вы сами изготовили? Очень интересно, особенно технология.



[sunet]

Берем металлические пяльца для штопанья носков (видел такие, правда диаметр мм. 50...) и натягивем на них целофан с металлизацией (для цветов) Вообще я понял что головку взяли готовую, нет?



[akaabd]

и натягивем на них целофан с металлизацией (для цветов)

А где такой целофан бывает и какова толщина? Последнее тоже значение имеет,или нет?



[tailorprime]

А где такой целофан бывает и какова толщина? Последнее тоже значение имеет,или нет?

Материал пленки точно не знаю, вроде как майларовые, но металлизация там очень сложная, в несколько микрон.



[Sonic]

Я правильно понимаю, что капсюль Вы сами изготовили?

@tailorprime, да целиком. Это не клон какого-либо капсюля. Идея возникла в сентябре, а воплотил в материале недавно.
Сегодня разобрал его, т.к. решил немного доработать.

Материал пленки точно не знаю, вроде как майларовые, но металлизация там очень сложная, в несколько микрон.

Стандартно- ПЭТ (полиэтилтерефталат). По советской терминологии- лавсан. Майлар- это тоже ПЭТ.
Сама плёнка в несколько микрон, а напыление измеряется в ангстремах, т.е. ещё тоньше одного микрона.

Вообще я понял что головку взяли готовую, нет?

Если по поводу капсюля, то нет. Как написал выше- разработка своя.



[akaabd]

У меня есть подпорченная от Октавы мк 219,восстановить хотел бы,главное чтобы толщина получаемой диафрагмы небольшой была,мне кажется это сильно влияет на микродинамику звука. Хотелось бы и от камрада Sonic услышать откуда плёнка с метализацией.



[Sonic]

У меня есть подпорченная от Октавы мк 219,восстановить хотел бы

@akaabd, если не найдёте специалиста, то присылайте. Только напыление будет не позолотой.



[akaabd]

Стандартно- ПЭТ (полиэтилтеррафталат). По советской терминологии- лавсан. Майлар- это тоже ПЭТ.
Сама плёнка в несколько микрон, а напыление измеряется в ангстремах, т.е. ещё тоньше одного микрона.

Вы сами напыляете на свои капсюли?



[tailorprime]

да целиком. Это не клон какого-либо капсюля. Идея возникла в сентябре, а воплотил в материале недавно.
Сегодня разобрал его, т.к. решил немного доработать.

Огромное уважение, а какой материал напыления? и напыление ли это? химическая, вакуумная металлизация? какая толщина слоя в нанометрах это примерно? Налаживайте производство будем покупать ваши капсюли для своих микрофонов, звучит очень здорово.



[akaabd]

если не найдёте специалиста, то присылайте. Только напыление будет не позолотой.

Спасибо @Sonic, ,у меня ещё вопрос к вам,мне показалось что в рабочем капсюле Октавы мк101 и подпорченной(очень старый капсюль) разная толщина диафрагмы,у рабочей какой то дубоватый звук,а старенькая работает,но там золотистый слой чуть подтёрт,хотел от плевков почистить и в одном месте случайно задел плёнку маленькой отвёрткой.



[Music_Hawk]

@sunet,

Берем металлические пяльца для штопанья носков (видел такие, правда диаметр мм. 50...) и натягивем на них целофан с металлизацией (для цветов)

по аналогии, как сделать скрипку:
Берём полено, вбиваем несколько гвоздей и колышков, немного обтесываем топором и натягиваем струны.



[Sonic]

Вы сами напыляете на свои капсюли?

а какой материал напыления? и напыление ли это? химическая, вакуумная металлизация?

@akaabd, @tailorprime, Пока нет оборудования для напыления. Если будет, то можно и золотом. ПОка использую плёнку для конденсаторов. Там покрытие- алюминий. У нас есть ещё заводы, производящие конденсаторы. Можно с ними договориться, но там надо брать такой объём, что за несколько жизней не освоить.

ещё вопрос к вам,мне показалось что в рабочем капсюле Октавы мк101 и подпорченной(очень старый капсюль) разная толщина диафрагмы

За "Октаву" не могу сказать, менялась толщина плёнки или нет, в процессе производства. У них от экземпляра к экземпляру качество сильно плавает, поэтому неудивительно, что микрофоны разных годов выпуска могут звучать по разному.



[Music_Hawk]

@Sonic, плёнка для кондеев достаточно равномерна?



[akaabd]

Мне больше всего понравился MKS-20-3,я не знаю чем он различается от MKS-20-5,чётные гармоники показалось лучше выражены,да и в плане динамичности тоже лучше.



[NRami]

ПОка использую плёнку для конденсаторов.

Эти конденсаторы должны быть достаточно габаритными, из каких конкретно используете пленку?



[tailorprime]

Эти конденсаторы должны быть достаточно габаритными, из каких конкретно используете пленку?

Вероятно использовалась та что в рулонах, ровная.



[Sonic]

@Sonic, плёнка для кондеев достаточно равномерна?

из каких конкретно используете пленку?

Вероятно использовалась та что в рулонах, ровная.

@Music_Hawk, @NRami, @tailorprime, спасибо за интерес к теме. Немножко работал, поэтому сразу не мог отвечать.
Когда я общался с менеджером с конденсаторного завода, он утверждал, что толщина плёнки не отходит от номинально заявленной.
Думаю, что современные технологии позволяют держаться в допусках.
Плёнка из пусковых кондёров максимально возможной ёмкости и минимально возможного вольтажа.
Не могу утверждать, что у меня плёнка- именно ПЭТ, но не самая тонкая- 6мкм.

Мне больше всего понравился MKS-20-3,я не знаю чем он различается от MKS-20-5,чётные гармоники показалось лучше выражены,да и в плане динамичности тоже лучше.

@akaabd, микрофон тот же, дубли с разными микрофонами. Разное исполнение, возможно, повлияло и на восприятие.



[akaabd]

Разное исполнение, возможно, повлияло и на восприятие.

Да видимо так,от расстояния к мику тоже зависит,ну да ладно не важно,главное мик хороший получился.



[NRami]

Лежит у меня капсула, с повреждённой мембраной на 12 мм, попробую его восстановить.



[akaabd]

Лежит у меня капсула 12 мм с повреждённой мембраной, буду пробовать его восстановить.

Мембрану с кондёра будете выкорчёвывать?



[NRami]

Мембрану с кондёра будете выкорчёвывать?

Да. Надеюсь, плёнка с кондёра на мембрану подойдёт.
Ещё в советские времена, с электролитов я часто применял пропитанную бумагу на вч трансы на изоляцию между обмотками. А алюминиевую полоску выкидывал.



[akaabd]

Тоже попробую,правда никогда этим не занимался,может повезёт и тоже смогу восстановить. Удивительная смекалка у наших людей,во все времена. Но у меня один вопрос возник,диафрагма не должна быть полностью металлизирована,края то чистенькие должны быть.



[Music_Hawk]

Молодцы всем!
Может кто теперь займётся перетяжкой старых капсюлей. А то Тирши-Шмирши...
Может собственных Нюманов и чотких ручками Альктронов Российская земля рождать!
(Рифму лень искать, сорри)



[sunet]

А помните головки "восточных нойманов" ? У них мембраны не закручены винтиками, а приклеены. Это сильно упрощает и удешевляет конструкцию.



[Music_Hawk]

А помните головки "восточных нойманов" ? У них мембраны не закручены винтиками, а приклеены. Это сильно упрощает и удешевляет конструкцию.

Камрад, лучше не надо так жёстко троллить, а?
-
И ещё, мы же профессионалы все тут?
К чему «головки», «капсулы»?
Есть капсюль, его детали, мембрана.
Давайте потенциометры крутилками называть?



[sepuka]

Давайте потенциометры крутилками называть?

В технической литературе используется термин POT как минимум с 20-х годов прошлого века (более старых книжек от отца просто не осталось, поэтому отследить не могу).



[Music_Hawk]

В технической литературе

прекрасно!
где в тех лит-ре используется "головка" и "капсула"
вместо слова "капсюль"?
