Сумматор и количество AUX-ов ?

Тема в разделе "Микшеры и сумматоры", создана пользователем Long, 28 мар 2017.

?

Сколько AUX-ов нужно для аналогового пульта-сумматора?

  1. 2

  2. 3

  3. 4

  4. и одного хватит :)

Результаты будут видны только после голосования.
  1. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва

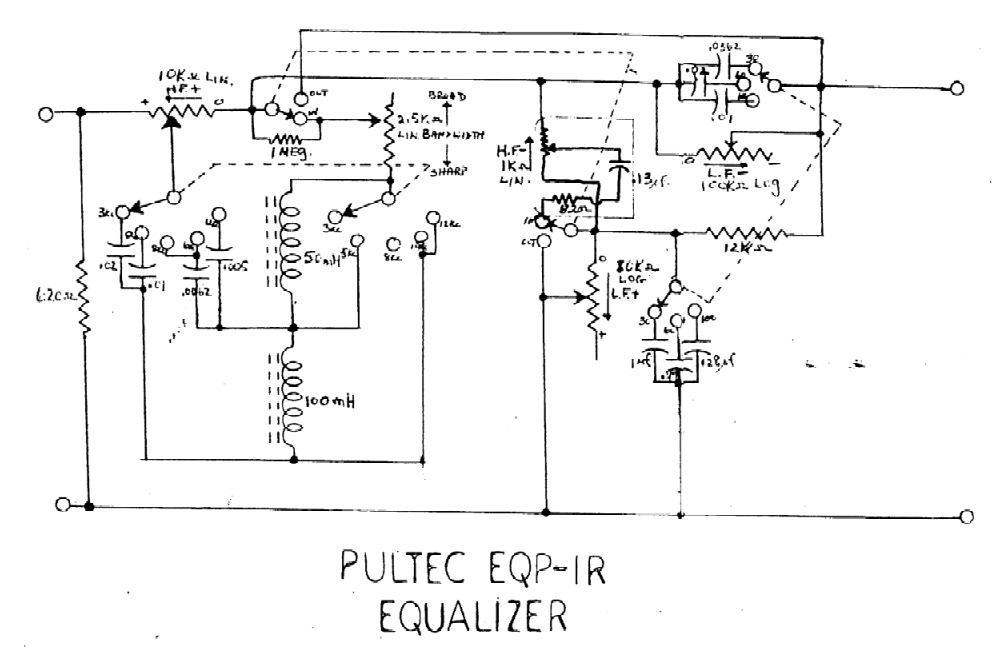

    -это на феррите мотали , а там пермаллой, ебстественно феррит там нечет пендюрил по полной, после 0.5-1в амплитуды , хотя для окраса
    тоже в тему

  2. RogerKim

    RogerKim Member

    Регистрация:
    22 июн 2016
    Сообщения:
    78
    Симпатии:
    24
    Пол:
    Мужской
    моя твоя непонима...

    16 каналов аудио-интерфейс...

    я могу бас отправит в стерео-пару задействовав 2 канала а останется 14 для остального...

    я могу отправить бас в один моно канал и уже 15 останется для остального

    логика моя твоя понимат?
    --- добавлено 25 апр 2017 ---
    дроссель это что то из технарскаго... у меня ассоциируется с чем то непристойным..
    --- добавлено 25 апр 2017 ---
    @Вадим Володин, вы как часто вообще личку смотрите?)) сколько ночей без ответа))

  3. slava13

    slava13 Member

    Регистрация:
    19 июн 2012
    Сообщения:
    89
    Симпатии:
    3
    идея была задействовать 2 моно источника через стерео-вход, ведь на железке (а тем более ПК) я могу рулить будут ли у меня выходы 1-й и 2-й выводить стерео, или 1-й моно и 2-й моно

    вы о кнопке mute?

  4. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    -- Так это и в микромиксе можно, только с панорамой не всё просто.
    А в предлагаемом здесь - для каждого из каналов стереопары - свой личный панорамник.
    Как хотите, так их и ставьте в общей панораме.

    P.S. Изначально была мысль сделать стереопанорамник другой - тоже две ручки, только - одна ширина источника,
    а вторая - направление. Но это хорошо только для стереоисточника; для двух моно - уже существенно менее удобно.

    P.P.S. Можно кнопку на канале, которая MUTE - вместо него приспособить под МОНО в этом же канале.

  5. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    --- По просьбе Pitone - он же Володин ---
    Вадим забанен, и не может войти ни в какую личку,
    поэтому ответов в ПМ или мэйл тоже не будет.
    Обращайтесь к нему на мэйл напрямую!

  6. Cyber121078

    Cyber121078 New Member

    Регистрация:
    26 дек 2017
    Сообщения:
    7
    Симпатии:
    0
    Micromix-8S.Имеются гнезда AUX для посыла сигналов на внешнюю обработку и возврата сигналов с нее и гнезда INSERT подключения внешнего устройства для обработки суммарного сигнала. Обьясните пож в чем принципиальная разница между AUX и INSERT. Вроде и то и то на внешнюю обработку. Куда сувать компрессор?


    Вложения:

    • 1r.jpg
      Размер файла:
      18,9 КБ
      Просмотров:
      9
  7. sunet

    sunet Victor Buruiana, 1959

    Регистрация:
    18 июл 2005
    Сообщения:
    9.936
    Симпатии:
    4.329
    Пол:
    Мужской
    Род занятий:
    music, recording, acoustic, radio
    Адрес:
    Chisinau, Moldova
    Компрессор ставится в Инсерт, ревербератор через Аукс

  8. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
  9. Cyber121078

    Cyber121078 New Member

    Регистрация:
    26 дек 2017
    Сообщения:
    7
    Симпатии:
    0
  10. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    @Long, скажите пожалуйста, как понимать фразу в руководстве по эксплуатации микромикс: "Ни в коем случае не заземляйте ни один из контактов любых выходных гнёзд пульта - это может привести к выходу его из строя!" Значит ли это, что джеки не следует всосывать до упора в такие гнёзда?:confused:

    И ещё: если коммутировать несимметричные главные выходы сумматора при помощи нессиметричных джеков с симметричными инструментальными входами аудиоинтерфейса это ничем не грозит?

    Последнее редактирование: 5 авг 2018
  11. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -:):):)

  12. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    588
    Симпатии:
    527
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
  13. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    Хахаха. Сам не заметил как так написал. XD

  14. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    -- Dsasa, значит ровно то, что и написано, не более.
    Выходы не имеют защит от длительного КЗ. Немного, конечно, потерпят - может, минут 5, а может и 10,
    но потом таки погорят. А оно Вам сильно надоть?... ;)

    По второму вопросу - ничего не погорит, бо не с чего! :rolleyes:

  15. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    Уфф... В смысле? Не хотелось бы, чтобы погорели. А насколько мм ствол заземления штыря джека должен торчать из гнезда? Что-то впервые с этим сталкиваюсь...


    А почему тогда использование моноджека с гнездом балансного выхода недопустимо?

  16. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -да нет никаких ззамыканий при всосывании стерео джека с землей , кто вам это сказал ( я имею ввиду конечно когда
    всосываете в выход) , вот когда другой конец этого шланга всосываете в другой прибор ,да кратковременные замыкания
    есть но это допустимо
    -моноджек вообще не рекомендую использовать для всосывания в любой выход , контакт ring ( как правило
    - сигнал ) замыкается на землю , кроме разве специально оговоренных случаев когда стоит транс на выходе
    или симметрия имеет схемотехнику like a transformer

  17. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    Я так понимаю, КЗ в данном случае происходит только при всосывании штыря при включённом приборе?

  18. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    -- Я тоже (про торчать).

    -- Так сами же ответ уже сюда постили:
    Естественно, это относится к сигнальным контактам, а не к земляным (корпусу).

  19. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    @Long, я Вас понял. Спасибо большое за объяснения, пойду жечь Ваш Микромисс. :)

  20. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -при выключенном тоже ( хотя смотря какой прибор выключен) в любом случае перекоммутацию вообще
    делать лучше при выключенных приборах , если нет общего заземление коммутация при включенных
    приборах приводит к скачкам потенциала которое может быть весьма значительным, особенно касается плюшек
    с импульсным питанием

    Long и Dsasa нравится это.
  21. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    -- А смысл? Мой-то было б хоть немного понятно ;) , а свой-то зачем???? :eek:

  22. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    @Long, ну, это же Ваше изобретение. А я отжигать хочу. Да в радиотехнике дуб дубом. Вот и буду от жигать. :D:(

  23. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -да не надо ничего жечь , не пользуйте просто кроме гитарного входа моно джеки нигде и ничего не сгорит никогда
    ( если спаяно конечно верно и без коротышек)

    Dsasa нравится это.
  24. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    @digilab2, спасибо. А если снимать сигнал с небалансных выходов балансными джеками?
    И почему с выходов балансных нельзя вести небалансный джек, а на балансный вход можно?

  25. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -без разницы если выход небаланс ( не помню такого в про аппаратуре) то получите небаланс, почему
    не рекомендуется моно джек написано выше , для входа если используете моно джек то просто получите
    небалансный вход
    - но с точки зрения уменьшения помех , вообще все надо распаивать тремя проводами ( скрутка в экране)
    так что все джеки должны быть стерео ( посмотри была тема про распайку проводов для всех случаев жизни)

  26. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    -- Может потому, что ВХОД и ВЫХОД - это таки РАЗНОЕ? ;)

  27. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    А гитарные джеки, которые моно? Ими нормально контачить синты с микшером с точки зрения качества сигнала?


    Я интересовался не про различие, а про почемучие.

  28. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -гитарные моно джеки это для гитар , больше их лучше вообще никуда не тыкать , синты есть тоже
    с симметричными выходами

  29. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    @digilab2, а можно как-то не имея руководства определить тип выхода (балансный или небалансный)?

  30. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    -- Воткните в выход наушники и послушайте.

    -- Возьмите розетку, где 220 вольт, и утюг.
    Закоротите утюг, а потом розетку.
    Сразу разницу увидите! ;)

  31. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    Михаил, эх, мне бы Ваш птичий язык понимать. Я просто музыкант, паяльник держать умею, могу проводки питания к кулеру припаять. Но в деталях радиотехники толком не смыслю, отсюда и вопросы такие - для вас смешные, для меня не очень. Хотелось бы всё-таки уяснить толком их раз и навсегда, чтоб потом к ним не возвращаться - и не аллегориями, а на пальцах. Но если Вам по каким-то причинам... и т.д., то вообще не вопрос. :)


    Звук в левом динамике из любого канала выходов (левого и правого). Только из L/mono он чёткий, а из R - размазанный и чуть тише. Вывод?

  32. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    588
    Симпатии:
    527
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    @Dsasa, если вставляете наушники в балансный выход устройства, то должны работать оба уха в противофазе, звучать это будет своеобразно - наподобие surround - звук вокруг, и размыто (вот как у Вас звучит канал R).
    Касаемо выхода L/mono, мне кажется, в микромиксе есть коммутационные особенности, в зависимости от того, вставлен джек в гнездо R или нет) это Михаил точней расскажет, а пока он наверное валерианку пьёт от ваших нокаутирующих вопросов))

    Если воткнуть наушники в небалансный выход, то работать будет только одно (левое) ухо.
    И для подобных экспериментов оч желательно использовать высокоомные уши - 250 (на крайняк хотя бы 80) Ом, и не разгонять громкость.

    Если в Вашем интерфейсе симметрия на входах,
    используйте с Микромиксом нормальные симметричные кабели, делов-то ...

    Последнее редактирование: 8 авг 2018
    Dsasa нравится это.
  33. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    @Anthony Scott, спасибо, по-существу! Значит для моих синтов вполне подойдут и гитарные джеки (небалансные), все выходы звучат в левом динамике.

  34. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    588
    Симпатии:
    527
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    не за что) да, для синтов вполне, т.к. большинство синтов/клавишных инструментов имеет небалансные выходы - исторически сложилось, и их не можно, а нужно подключать моно-джеками (кроме некоторых воркстейшнов и семплеров - там баланс встречается).

    Последнее редактирование: 8 авг 2018
    Dsasa нравится это.
  35. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    Круто! Ещё раз спасибо за разъяснительный и безцеремонный ответ! :)

    Anthony Scott нравится это.
  36. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    -- Ну я на пальцах и с наглядным примером и объяснил...

    Dsasa нравится это.
  37. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    @Long, всё тип-топ, спасибо Вам за технику, сделанную на совесть! Надеюсь, Ваш аппарат прослужит долго и пронесёт через себя многогигабайтные потоки музыкального вдохновения, животрепещущего единения ума с истоками девственной природы и безкрайнюю философию внутреннего созерцания тайн мироздания и совершенной красоты лесов, опушек и рек.

  38. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -ну это до первого раза пока не наткнетесь на балансный выход , я не понимаю эту любовь к гитарным джекам
    небалансные и балансные стоят практически одинаково , провода в любом случае лучше распаивать скрутками
    в экране , нахрен они вообще не нужны кроме гитар нигде

  39. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    Я раньше почему-то думал, что в профессиональной технике применяются по-большей части моно-джеки, а стерео-джеки - это мультимедиа. Но теперь-то я умный, теперь я знаю что к чему. Как говорится, с кем поведёшься - от того и наберёшься.

  40. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -профессиональная техника по умолчанию вся балансная ( почти) раньше это были трансформаторы
    ( и сейчас есть ) сейчас электроника , небалансная это бытовая , гитары это просто отдельная песня , кстати полно с активной
    электроникой и балансным выходом

  41. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    Вам виднее, я просто не помню моно джеков в бытовых наушниках или мультимедийных колонках.

  42. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -это другое , там надо передать два сигнала левый и правый поэтому нужно три контакта ( кстати на самом деле нужны четыре
    т.к земли тоже нужно разделять но это уже спец нестандарные разьемы)
    -вы просто наверно не застали моно проигрыватели и магнитофоны там наушники моно джеками подключались
    -вообще все джеки ( любого размера) и rca( тюльпаны) с точки зрения подключения разьемы неправильные у них земля замыкается позже
    сигнала и размыкается раньше , правильный разьем это xlr там земля замыкается первой и размыкается последней

  43. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.849
    Симпатии:
    5.765
    Адрес:
    Moscow
    -- МОНОджек в наушниках - не позволит слушать СТЕРЕО. ;)

    В бытовой и полу-про технике очень много применялись "тюльпаны":
    [​IMG]

    Разъёмы XLR (они же "каноны") - принадлежность в основном профессиональной техники:
    [​IMG]

    Потому, что оная ранее имела ТОЛЬКО симметричную коммутацию.

  44. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    588
    Симпатии:
    527
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    вот-вот,
    и даже в некоторых конденсаторных микрофонах пин #1 нарочито сделан длинней,
    помню, какие-то знакомые ещё давно купили пару вроде бы Rode, приволокли, мол, смотри, по ходу какой-то заводской брак- одна нога XLR в каждом микрофоне длинней остальных :)

    +1
    --- добавлено 9 авг 2018 ---
    а что, с имеющейся полосой пропускания у приборов Long, можно ADSL ретранслировать запросто :D

    Последнее редактирование: 9 авг 2018
  45. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -как правило в маме просто контакты на пару мм раньше начинаются

  46. presly

    presly Well-Known Member

    Регистрация:
    15 ноя 2004
    Сообщения:
    1.522
    Симпатии:
    515
    Пол:
    Мужской
    Адрес:
    София
    Вообще-то пин 1 в XLR является землей...

    Anthony Scott нравится это.
  47. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    588
    Симпатии:
    527
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    да, во всех нормальных xlr female это так,
    но некоторые ещё и в папах выдвигают штырёк (о чём и написал выше).
    rode blk nt.jpg rode nt1.jpg rode xlr.jpg
    --- добавлено 9 авг 2018 ---
    да, разумеется ) это уже спросонья палец попал не туда)

    presly нравится это.
  48. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -да тоже попадалось , но которые сейчас ставим ( на pcb) у тех одинаковые вроде , хотя приеду на работу гляну точно

  49. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    6.381
    Симпатии:
    2.597
    Пол:
    Мужской
    Адрес:
    Москва
    -посмотрел в папе штыри одинаковы, в маме на 2мм ближе , у нас родные neutrik , швейцарские

  50. Dsasa

    Dsasa Member

    Регистрация:
    27 сен 2016
    Сообщения:
    233
    Симпатии:
    15
    Пол:
    Мужской
    Вопросы к Михаилу по-поводу микромикса - скажите, пожалуйста, в каком положении оставлять тумблер "граунд" на задней панеле микшера? И почему на пульте не предусмотрена кнопка питания?


Поделиться этой страницей
