10 канальный блок питания для педалей.

[Long]

-- Балаган воинствующей безграмотности продолжается...
Был тут такого же уровня знаток, утверждавший что лампа может полностью запираться и полностью открываться.
В игнор, навечно.
max-owl, и вам то же советую.



[Methafuzz]

обратиться, например, к доценту кафедры звукорежиссуры ВГИК, бывшему главному звукорежиссеру одного из основных российских тв каналов, и по совместительству радиолюбителю

Зря вы так про него, наверняка человек-то неплохой ))

Вообще по теме, у звука с ШИМ технологиями взаимоотношения сложные. И помехи тут не самое важное. Импульсный БП (или усилители класса D), образно говоря, "капает в ведро" порциями энергии с заданной частотой, а нагрузка из этого ведра энергию забирает непрерывным потоком. А для звуковых трактов (в отличие от радиосвязи) характерна сильная неравномерность этого потока. И если "ведро" недостаточно быстро наполняется, то начинаются просадки напряжения на нагрузке со ступенчатым восстановлением и модулирование этими просадками всего звукового тракта, с образованием соответствующего букета искажений. В линейном БП просто ставят огромный блок конденсаторов, плюс транс сам по себе запасает немало энергии. В импульсном надо уже городить стабилизатор, который также не может решить проблему до конца, в итоге хороший импульсник для аудио тракта стоит столько же или дороже линейного БП, при этом гораздо сложнее в реализации.



[Long]

в итоге хороший импульсник для аудио тракта стоит столько же или дороже линейного БП

-- И проблема с помехами всё же остаётся. Уменьшается, да, но до конца не убирается.
Потому и советовал посмотреть, что на шинах питания.



[max-owl]

Всё верно. И опыт уважаемого кактус https://rmmedia.ru/threads/125010/post-2856972, и многих других разработчиков ИИП, делающих чудесные блоки питания, как раз говорит о том, что ой как непросто запитать "какую то там педальку", а тем более десяток. То, что Вы Methafuzz описали, можно охарактеризовать одним параметром - внутренним сопротивлением источника. У ИИП в отличие от "линейника" с этим дела обстоят много хуже. И если хороший "импульсник" в концертной деятельности вполне неплохое решение - он как правило легче и меньше трансформиторного БП, то в студийной работе, там, где "каждый децибел шума" на счету, хорошему "линейному" блоку питания скорее всего равных не окажется.



[Stan UN7FIL]

судя по всему, тут и транзистор от диода с трудом отличают)) рекомендую хоть иногда смотреть-изучать схемы НЕзвуковой аппаратуры, и НЕ из журналов Радио. Многое для себя откроете))
Хоть в приёмной, хоть в усилительной аппаратуре, хоть в УНЧ хоть в УВЧ используются одни и те же схемотехнические принципы и приёмы)

А приёмная аппаратура ГОРАЗДО чувствительнее любого инструментального входа любого музыкального ящика хоть от "фирмЫ" хоть от дядюшки Сунь Вынь))

Поэтому "радисты" получше аудиофильского знают и понимают важность и принципы борьбы с помехами, это одна из основных тем) на любом профильном форуме это растолеуют, но вы не выходите из зона комфорта данного форума, потому что это только в собственных глазах Гуру Звука, а по факту - странные дедушки-аудиофилы, всю жизнь паявшие усилки класса А без обратных связей, выслушивающие конденсаторы и бескислородную медь)))
профи с такого ржут))



[Arlekin]

А пришёл я к вам из долины царей...



[max-owl]

судя по всему, тут и транзистор от диода с трудом отличают)) рекомендую хоть иногда смотреть-изучать схемы НЕзвуковой аппаратуры, и НЕ из журналов Радио. Многое для себя откроете))
Хоть в приёмной, хоть в усилительной аппаратуре используются одни и те же схемотехнические принципы и приёмы)

А приёмная аппаратура ГОРАЗДО чувствительнее любого инструментального входа любого музыкального ящика хоть от "фирмЫ" хоть от дядюшки Сунь Вынь))

Поэтому "радисты" получше аудиофильского знают и понимают важность и принципы борьбы с помехами, это одна из основных тем) на любом профильном форуме это растолеуют, но вы не выходите из зона комфорта данного форума, потому что это только в собственных глазах Гуру Звука, а по факту - странные дедушки-аудиофилы, всю жизнь паявшие усилки класса А без обратных связей, выслушивающие конденсаторы и бескислородную медь)))
профи с такого ржут))

Вот, в место ошибочных и поспешных выводов, взяли бы для начала и "зашли на огонёк":

Заходите к нам на огонёк!
WWW.LONG.RU
Skype: LongSoundPro
ICQ: 25122060

А, то "витаете " где-то там на своих 3МГц, и понятия не имеете ни о разнице в схемотехнике, ни о требованиях к качественным параметрам профессиональной аппаратуры звуковоспроизведения...



[Stan UN7FIL]

Это ваш сайт, вы производитель аудиоаппаратуры? Интересно, посмотрю.
Правда если там кучкуются ценители фторопласта в межкаскаде, особых позолоченных кабелей и кенотронов в питании - вряд ли я там задержусь)) больше предпочитаю старые книги от опытных инженеров, кандидатов и докторов т.н.))



[fakeitback]

Господи…

Товарищ, идите, а… в радиоэфир…



[max-owl]

К канилатам и докторам.. .
Вот, напомнило:
- мои друзья, офицера, митрополичьи басы, маркёры...
Х/ф "За двумя зайцами"



[Long]

Зря вы так про него, наверняка человек-то неплохой

-- Не мы. Сам аффтор высказался:

Это известно любому мало мальски грамотному и имевшему дело с железом В РЕАЛЕ а не теоретизирующему электронщегу.
... приятно наверно быть типа гуру в среде гуманитариев-музыкантов далёких от реалий техники)



[Methafuzz]

То, что Вы @Methafuzz описали, можно охарактеризовать одним параметром - внутренним сопротивлением источника.

Да, все верно, и еще один момент - вход по питанию у любого звукового тракта, это тоже вход, причем причудливый. И надо внимательно смотреть, что там происходит.

там кучкуются ценители фторопласта в межкаскаде, особых позолоченных кабелей и кенотронов в питании

Что у людей в голове творится... Знал бы человек, что тут с аудиофилами делают ))



[кактус]

Вся беда в том что если делать блок питания 10 каналов для педалей ИИП будет дешевле. Чем традиционный блок.
И по помехам можно сделать нормальный девайс.



[Aik_man]

Схема Неймана N149 ( БП к микрофону M149)

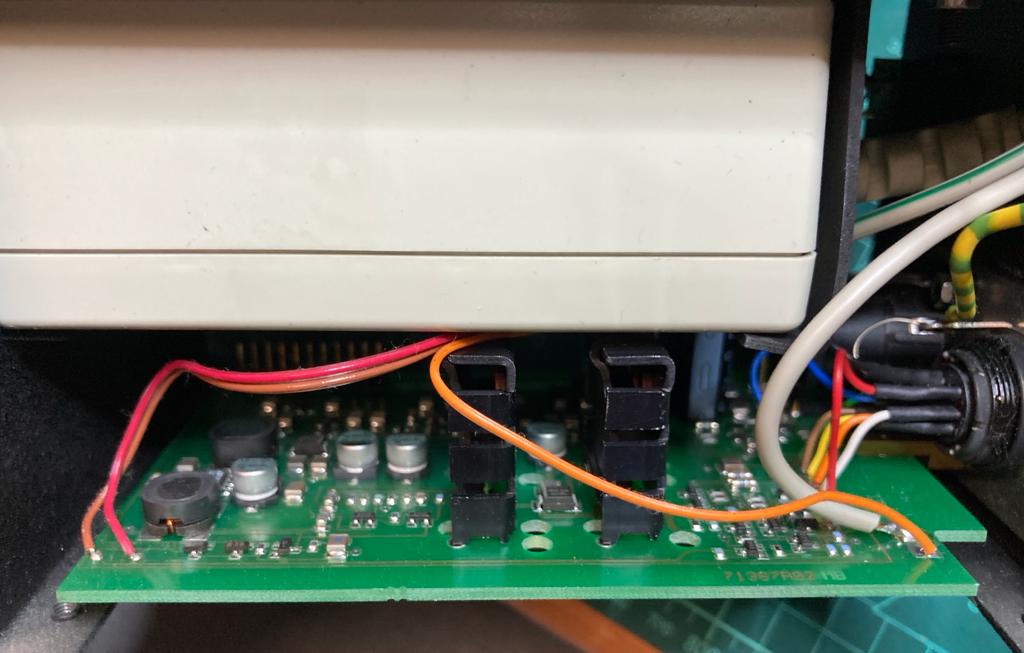

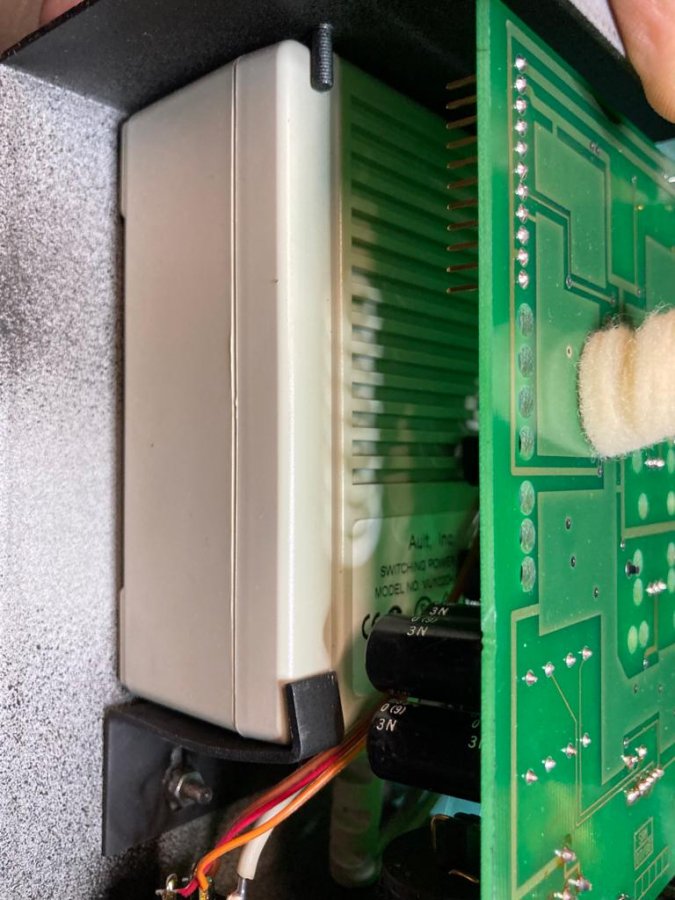

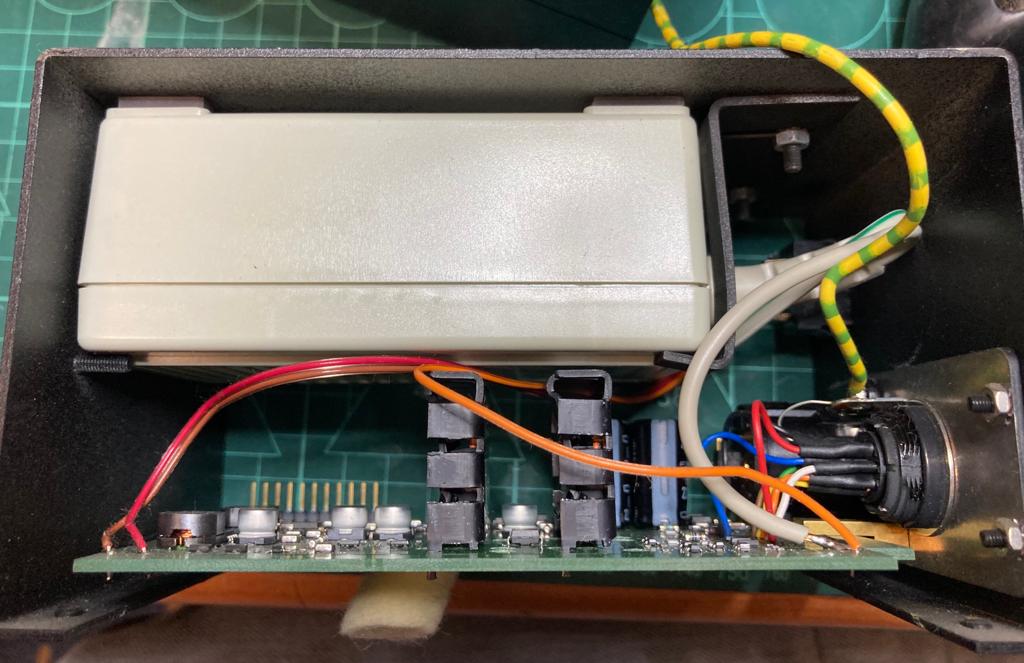

Только что открыл блок питания Neumann N149A и был шокирован тем, что они просто использовали внутри готовый OEM-блок питания. Его выход поступает на печатную плату на SMD.

Я бы никогда не подумал, что для микрофона такой цены, да еще и от Neumann, что они даже не будут делать собственный блок питания и использовать OEM-модули, это чистая херня.[\quote]

Прежде всего, это закончилось куском дерьма.
Мы говорим о микрофоне за 5000 долларов, а не о дешевом китайском микрофоне, и этот БП находится на уровне плохих китайских блинов.

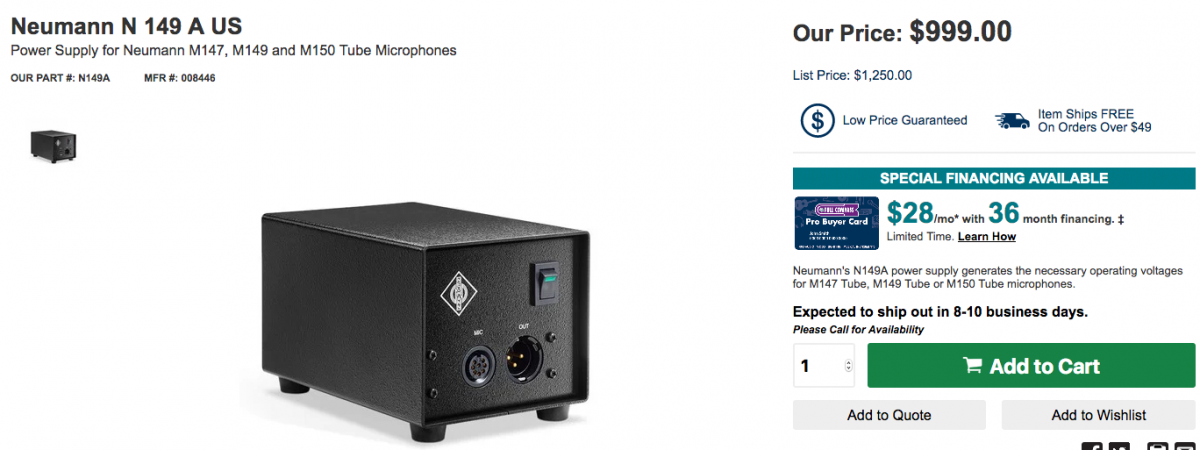

Эта хрень продается за 1000 долларов,
внутри у нее только очень дешевый ИИП на 12 В плюс несколько преобразователей напряжения на печатной плате.[\quote]



[Anthony Scott]

@Aik_man, ну да, сляпано конечно…
Блок в пластиковом боксе, скорее всего, условно на 12В, и далее на плате под ним ещё несколько шим-преобразователей для получения из 12В нескольких нужных напряжений. ШИМ на ШИМе) впрочем, как и в подавляющем большинстве звуковых интерфейсов. Зато есть и плюс -
мультивольтажность (один блок под все страны, 100-240В).

Парадокс в том, что масса микрофонов недорогого сегмента (те же Rode, SE) используют линейные БП…



[max-owl]

Ох и колхоз.... Куда катится мир?



[Methafuzz]

Куда катится мир?

Куда катят, туда и катится )



[Alex_HS]

БП к микрофону M149

Их там было несколько разных вариантов в разные годы, последний меньшего размера и раза в 3 тоньше, точно импульсник. Как-то давал на студии мне ВЧ-помеху, пробовал кабеля поправить - меня нехило так долбануло статикой, но после этого свист пропал.

149-й - вообще очень неоднозначный микрофон и за что там такое бабло - я вообще хз. Лампа там меняется только вместе с платой, ибо припаяна, каждая запасная хрень по отдельности к нему тоже конских денег стоит.



[Aik_man]

149-й - вообще очень неоднозначный микрофон и за что там такое бабло - я вообще хз.

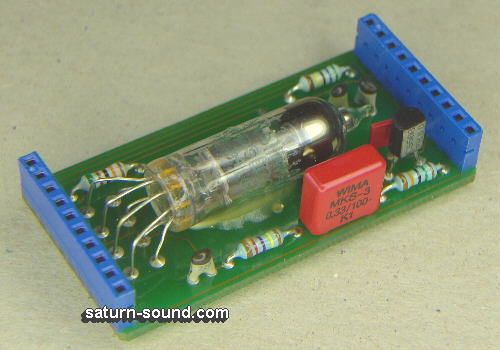

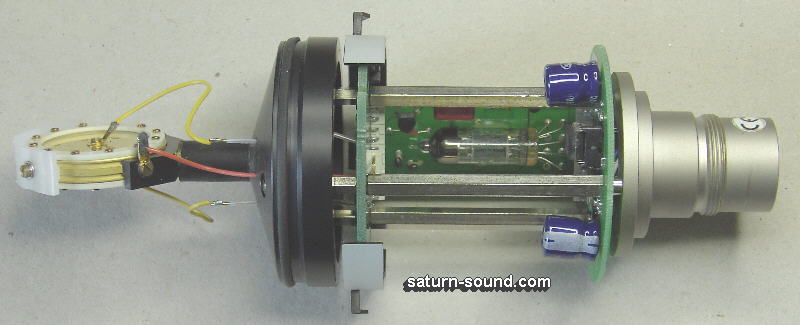

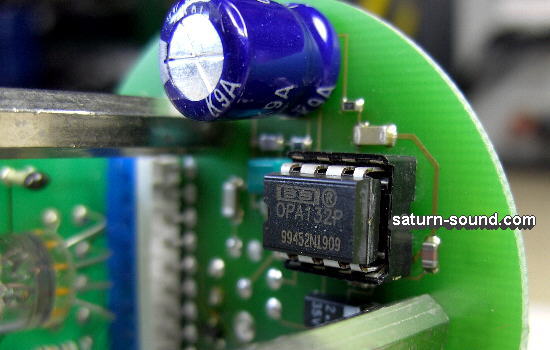

Он еще и не совсем ламповый

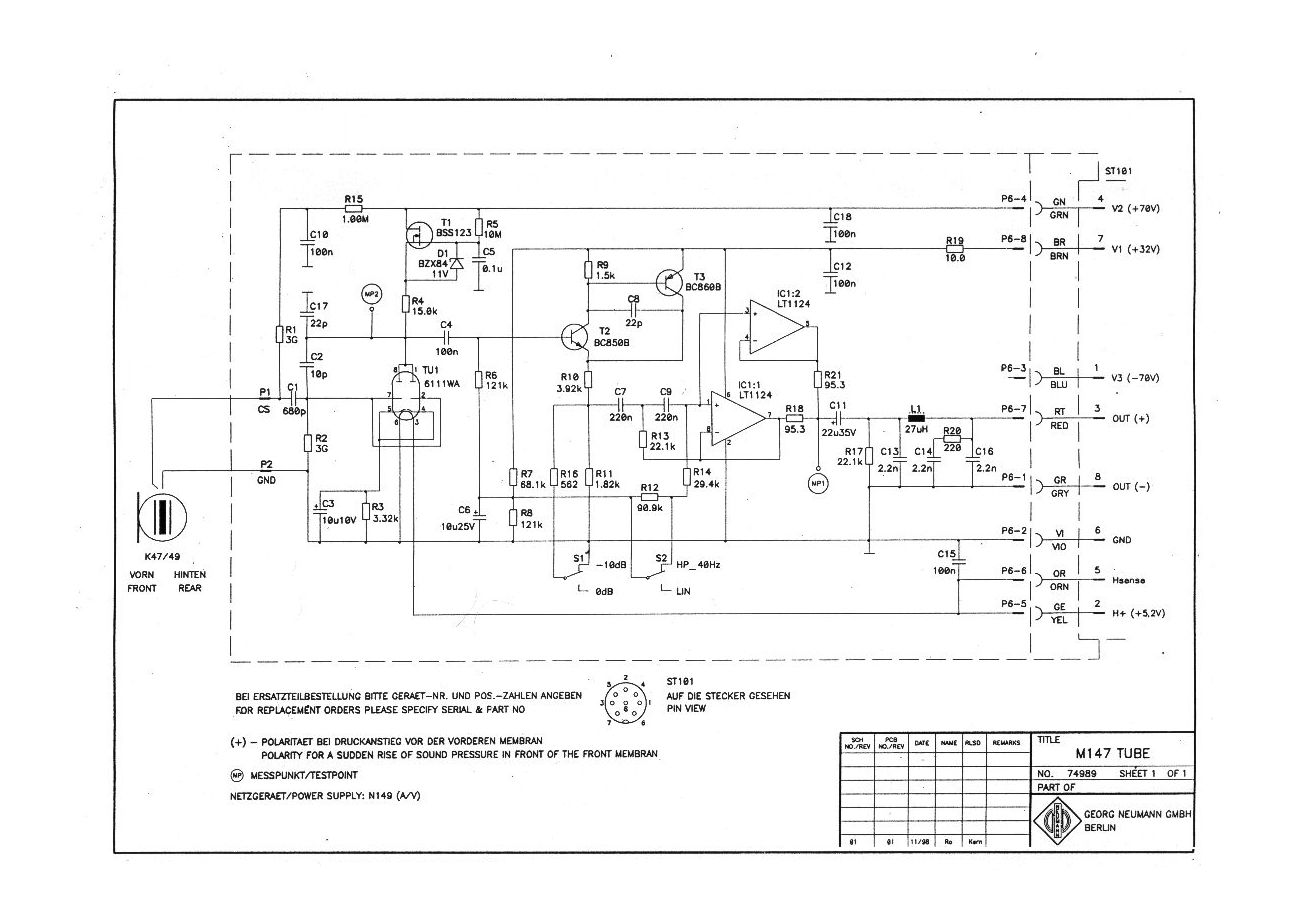

Схема, видимо, как у 147-го с поправкой на 2-х мембранный капсюль. Замена лампы не должна быть проблемой. Выкусывается старая и впаивается новая. Пишут, что можно заменить на 6С6Б.



[Alex_HS]

Замена лампы не должна быть проблемой. Выкусывается старая и впаивается новая.

Да это понятно, тем более с нашим-то "кулибинским" менталитетом... но ведь изначально рассчитано на то, что добропорядочный бюргер пойдёт и купит новую плату за стопицот денег.



[Aik_man]

Да это понятно, тем более с нашим-то "кулибинским" менталитетом... но ведь изначально рассчитано на то, что добропорядочный бюргер пойдёт и купит новую плату за стопицот денег.

Все несколько преувеличено, как "кулибистость" одних, так и добропорядочность других. Ну, или "кулибины" не спешат делиться знаниями. Поэтому вся ламповая мудрость идет с запада. Мировое DIY сообщество на пару порядков крупнее отечественного.
А бюргеры тоже люди, деньги считать умеют. В Европе и Америках много авторитетных мастеров, которые умеют ремонтировать любую ламповую технику за разумные цены.



[Red Routes]

не совсем ламповый

как обычно лампа в подмесе? В схемах не шарю...(

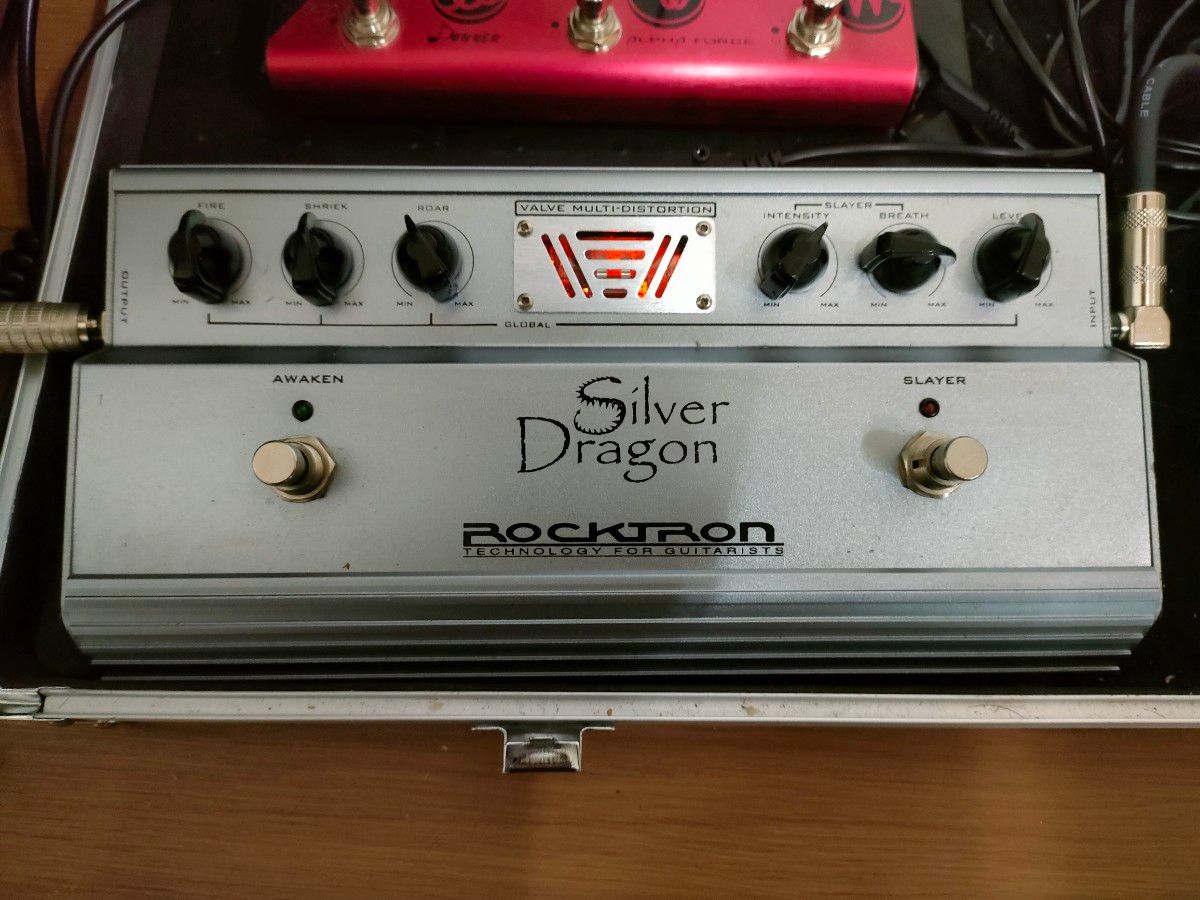

Была у меня примочка когда-то Rocktron Silver Dragon. Ламповая! Вот только наличие/отсутствие лампы на звук влияло примерно никак.



[Aik_man]

наличие/отсутствие лампы на звук влияло примерно никак.

Потому что там фиксации электронов синим лучом не было.



[Red Routes]

@Aik_man, зато был светодиод, подкрашивающий лампу в приятный ламповый оранжевый цвет

Спойлер



[Long]

https://www.freestompboxes.org/download/file.php?id=693&sid=13f234cb4b7906ed32926701735aeda6



[fakeitback]

друзья, может вернёмся всё таки к обсуждению питания именно гитарных педалей?



[Ludwid]

Собрал себе такого малыша для питания 5 педалей



[Aik_man]

Предохранители по каждому каналу?



[Ludwid]

@Aik_man, нет. Планирую 1 на входе (в сетевом разъёме)



[Aik_man]

А в питаемых устройствах есть предохранители?
