Что касается Навы. Их есть у меня.
Собирал очень вдумчиво, копаясь в документации на оригинал. В результате выяснено что аналоговая часть полностью соответствует. Но! Пришлось выкинуть все полупроводники, включая микросхемы (кроме цифровой части). Заказал с инджапана то, что стояло в оригинале. Как не странно все спокойно нашлось. В результате получился клон 1:1. По звуку? Нуууууу пока что у меня есть сомнения, но скоро поеду в гости к оригинальному 909 поставим рядом и сравним.
К слову Йокто (808), который я собирал по такому же принципу на старых полупроводниках получился прям ваще как оригинал.

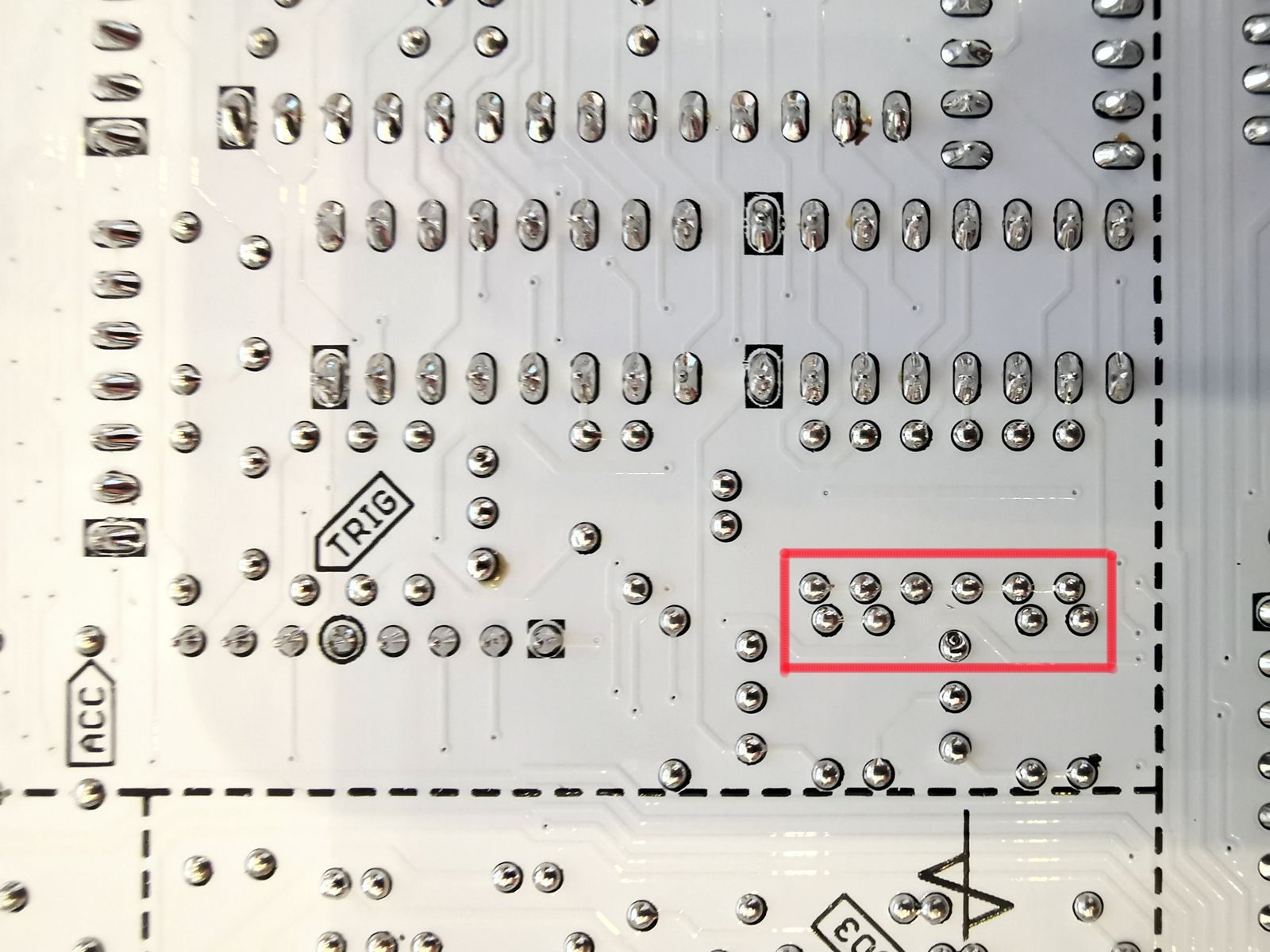

Дальше к самому интересному. Для тех кто решится самостоятельно ввязаться в сборку. Уровень паяльного искусства должен приближаться к богу. Вот пример, смотрим на обведенное. Если вы уверены, что не повесите здесь соплю, то можно все таки попробовать. Расстояние между контактами меньше чем между лапками у soic микросхем. И таких мест дофига и больше. Хотя если сравнивать с первой версией Йокты, то разводить платы наш любезный француз уже научился
А еще белая печатная плата. Белая, Карл! При моем перфекционизме и тяге к чистоте и порядку знали бы вы, какая боль была полностью отмыть её от флюса. Ну и как приятный бонус качество оставляет желать лучшего, есть вопросы к сквозной металлизации отверстий и наличию всех дорожек. После первого включения половина прибора не завелась. Помогло вдумчивое копание с тестером, осциллографом, схемами и пяток навесных проводков вместо отсутствующих контактов. Так что если не владеете этими навыками лучше тоже не покупать.

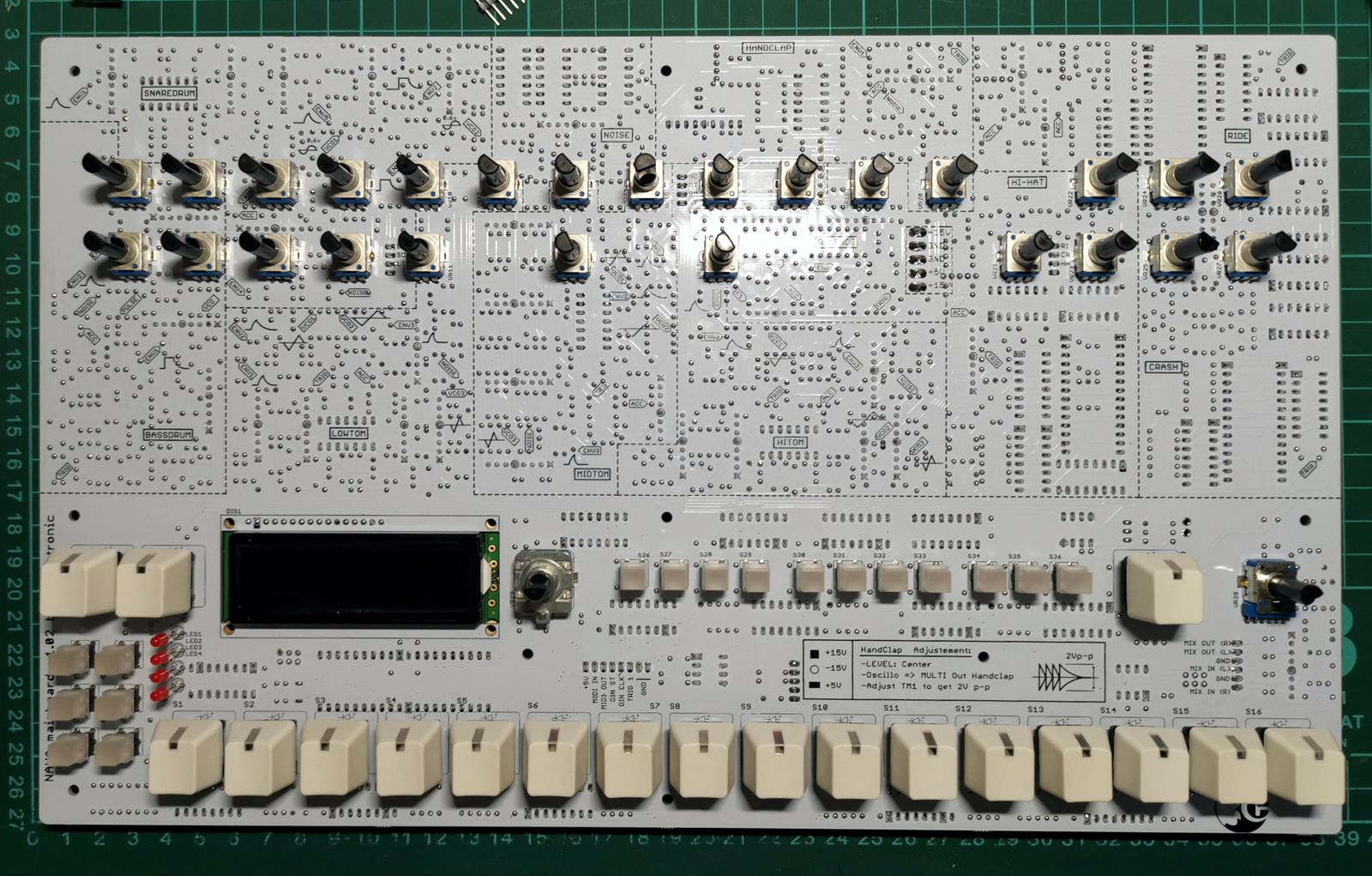

В собранном виде получилась вот такая штука:

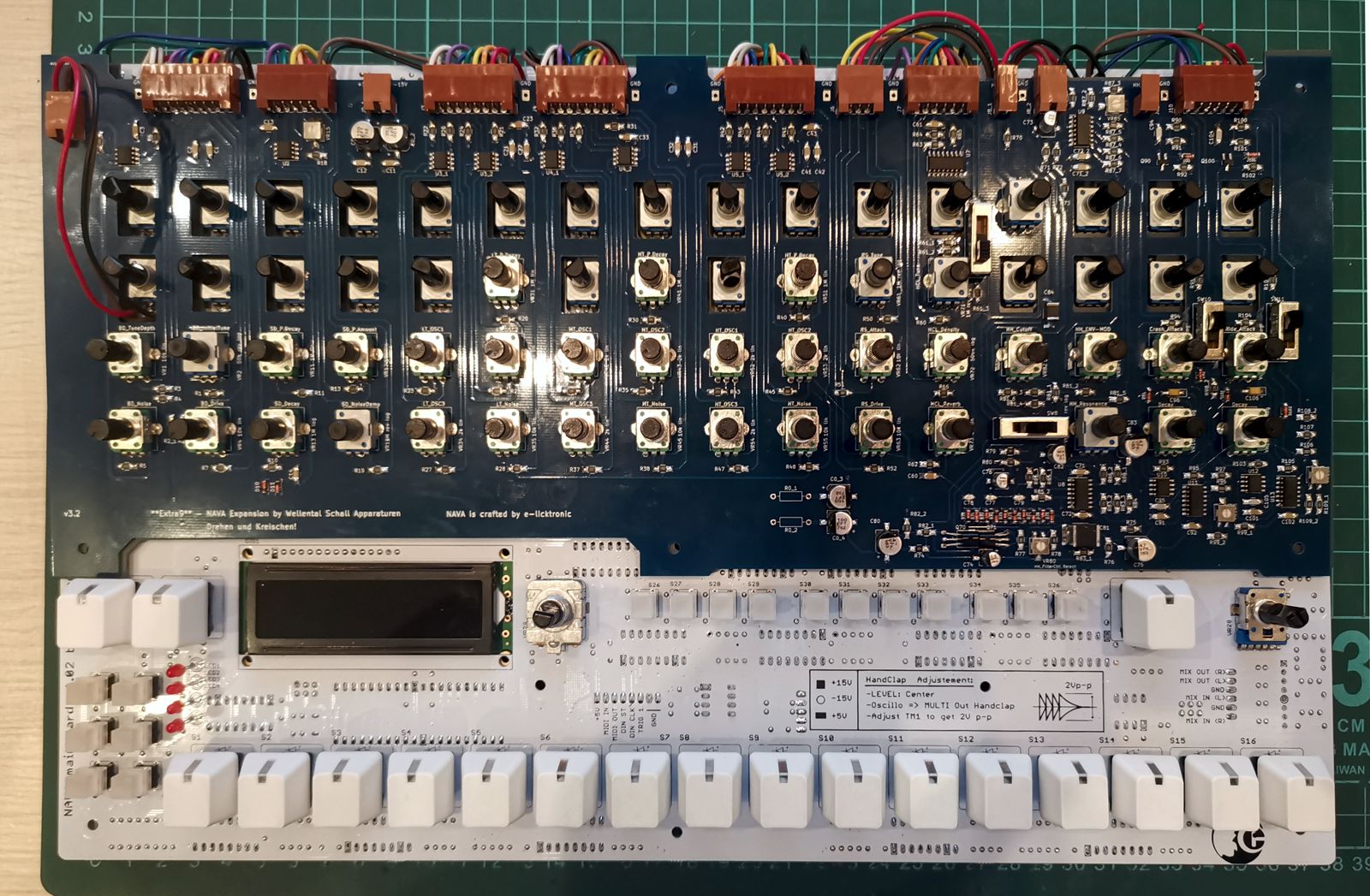

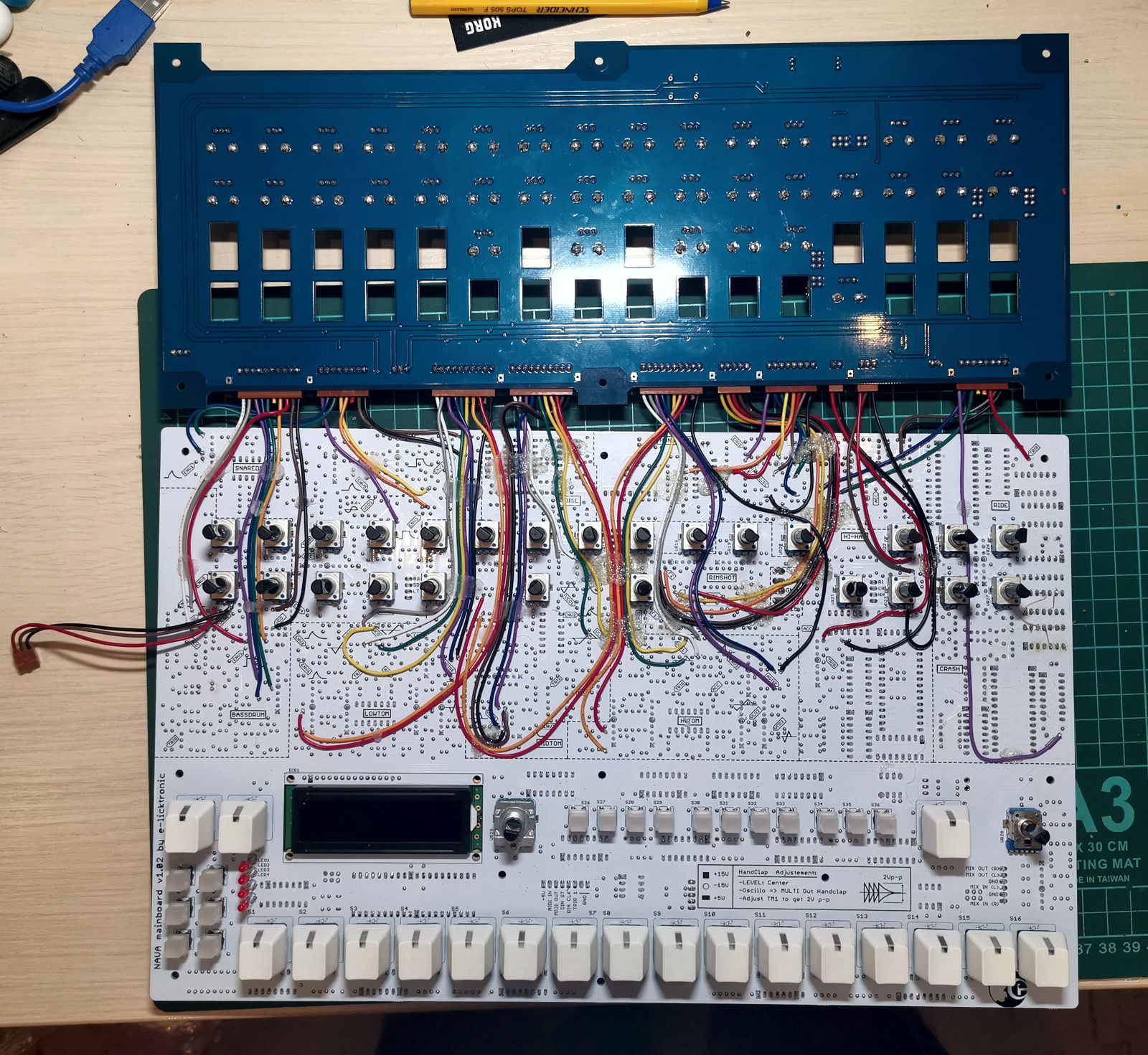

Ну получилась и получилась. Все в результате заработало и можно было бы радоваться жизни. А нафига? Слабоумие и отвага! Докупаем плату расширения. И это не кнопка "Steroids" от Ули. Это мать его метандростенолон размешанный с оксиметолоном и болденоном вместе и сверху три столовых ложки чистого тестостерона. Реализация тоже подстать. Выпаять пол платы нафиг и припаять все проводками. Хрен бы с ним, не такое делали. Но вот корпус упорно сопротивляется впихиванию невпихуемого. В результате мозговой штурм как бы все эти проводки разложить в один слой чтобы минимизировать толщину этого бургера. Выглядит это так.

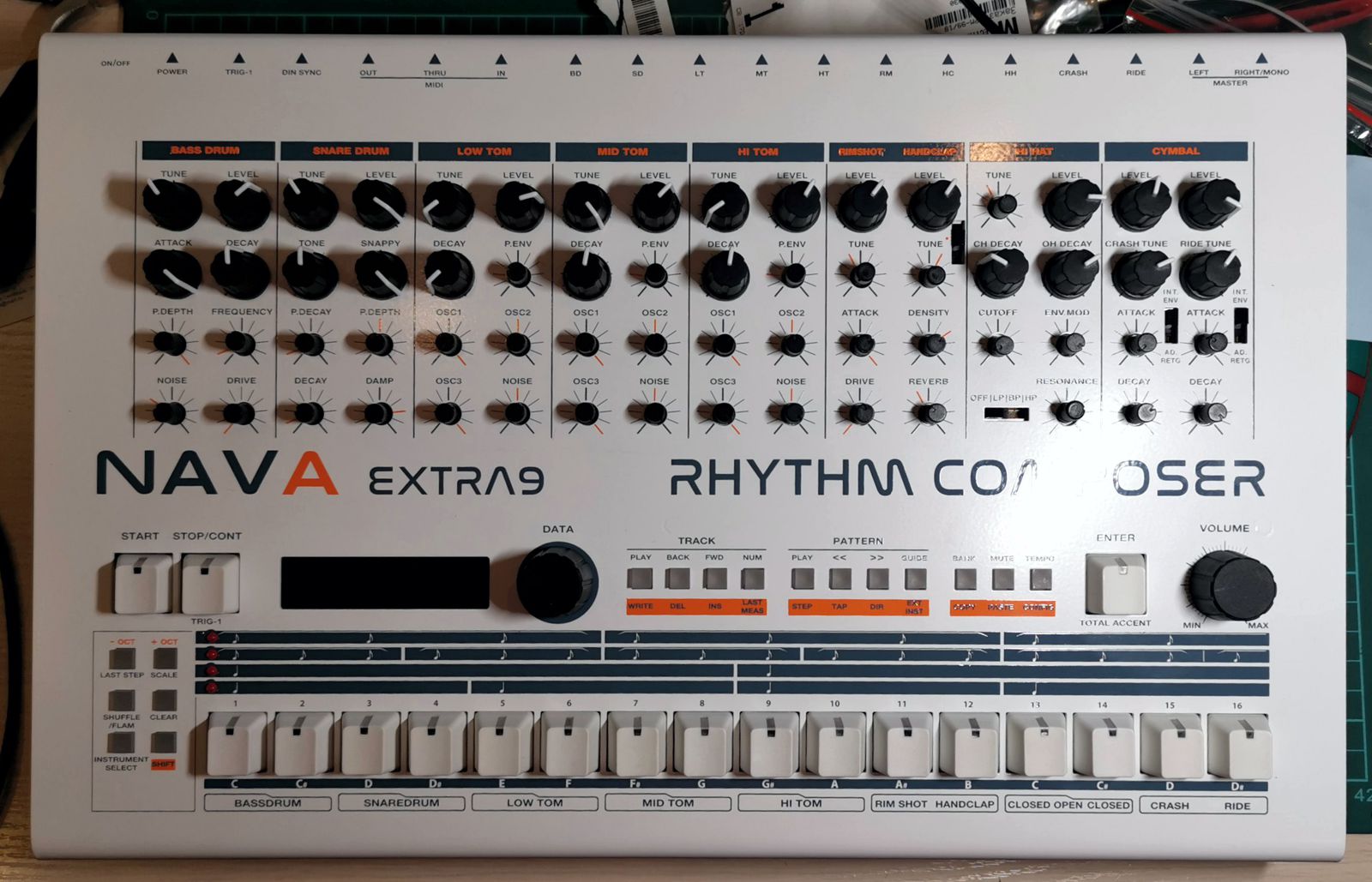

Но я его, сцукомать все равно победил! Ну может быть это и не 909, в этом только предстоит убедиться, но прибор вышел просто изумительный, очень рулибельный и приятный на слух. Про секвенсер его ничего не скажу, он мне не интересен. Использую только как тонгенератор, гоню все по миди с Кубейса, акценты работают через велосити.
P.S. А Ули пускай сосает со своими поделками
