Радикальная переделка MIDI-клавиатуры Fatar VMK188+ (1 онлайн

[user811]

Любопытно, как вы этого добились. Расскажите последовательность действий.



[Hipnos]

Любопытно, как вы этого добились. Расскажите последовательность действий.

ничего необычного. Редактировал кривую нажатия клавиш из утилиты и из меню - кёрвс - и тд. Видимо виной всему моя криво работающая клава. Большое кол-во шумов, создающие хаотичные ивенты в миди тракте, раньше я уже жаловался здесь на них. Видимо они же мешают нажимать кнопки управления (долго приходится их долбить, что бы войти в меню или зафиксировать действие). Возможно из-за них же возникают пропуски значения, засоряя шину.



[user811]

А можно вопрос: вы включили в активный режим все кнопки, все слайдеры и все крутилки, поскольку все используете?



[Hipnos]

А можно вопрос: вы включили в активный режим все кнопки, все слайдеры и все крутилки, поскольку все используете?

не понял вопроса! В пиано контроле? в данный момент у меня назначен только первый слайдер, а кнопками я называю управляющие нажималки вокруг экрана. Battons я не использую, но специально их не выключал, но и не назначал. Энкодеры тоже не использую.



[user811]

не понял вопроса! В пиано контроле?

У вас все контролы на вашем скриншоте отмечены как активные (галочки стоят)



[Hipnos]

У вас все контролы на вашем скриншоте отмечены как активные (галочки стоят)

тогда в чем вопрос? да, активные )



[user811]

Просто интересно. Первый раз вижу, чтобы кому -то все контролы понадобились вместе одновременно.



[Hipnos]

Просто интересно. Первый раз вижу, чтобы кому -то все контролы понадобились вместе одновременно.

Когда звук накручиваешь нет желания копаться в плагах и возякать туда-сюда ручки, быстрее это сделать с контроллера, а потом просто сохранить их.



[Hipnos]

Возможно ли прикрутить функцию нелинейного изменения значений на фейдеры. логарифм, например?



[lheu]

Помощь нужна.

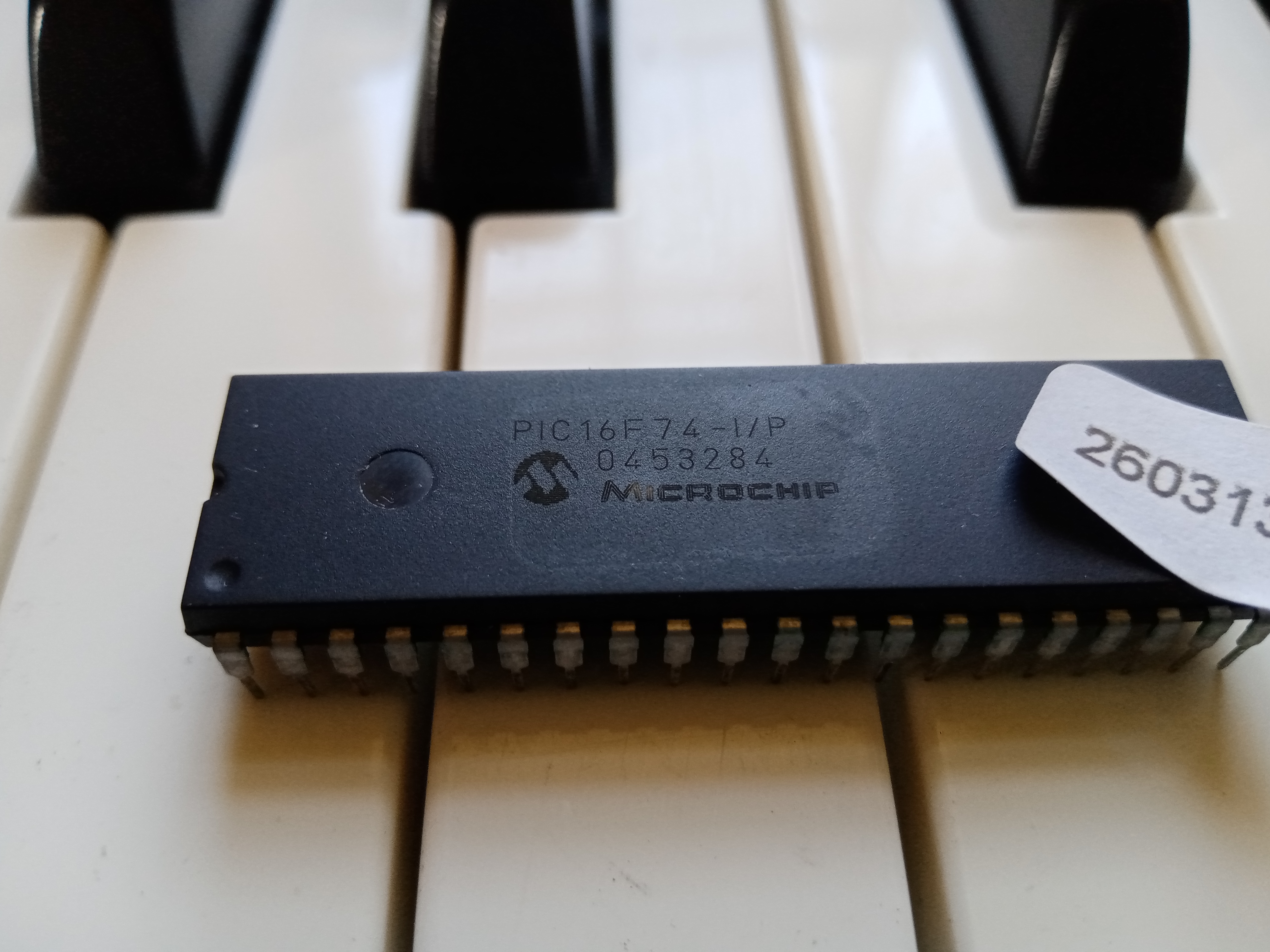

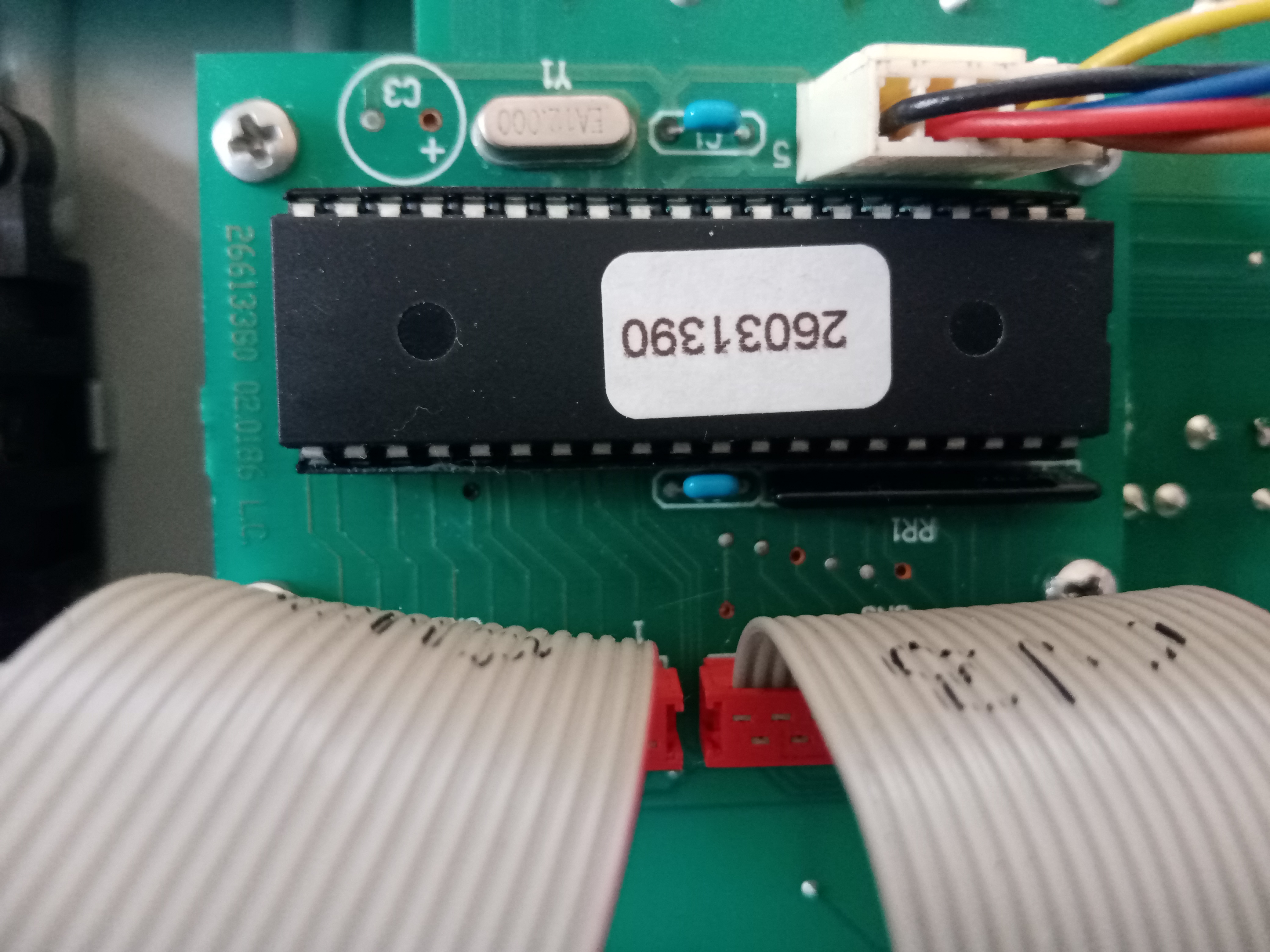

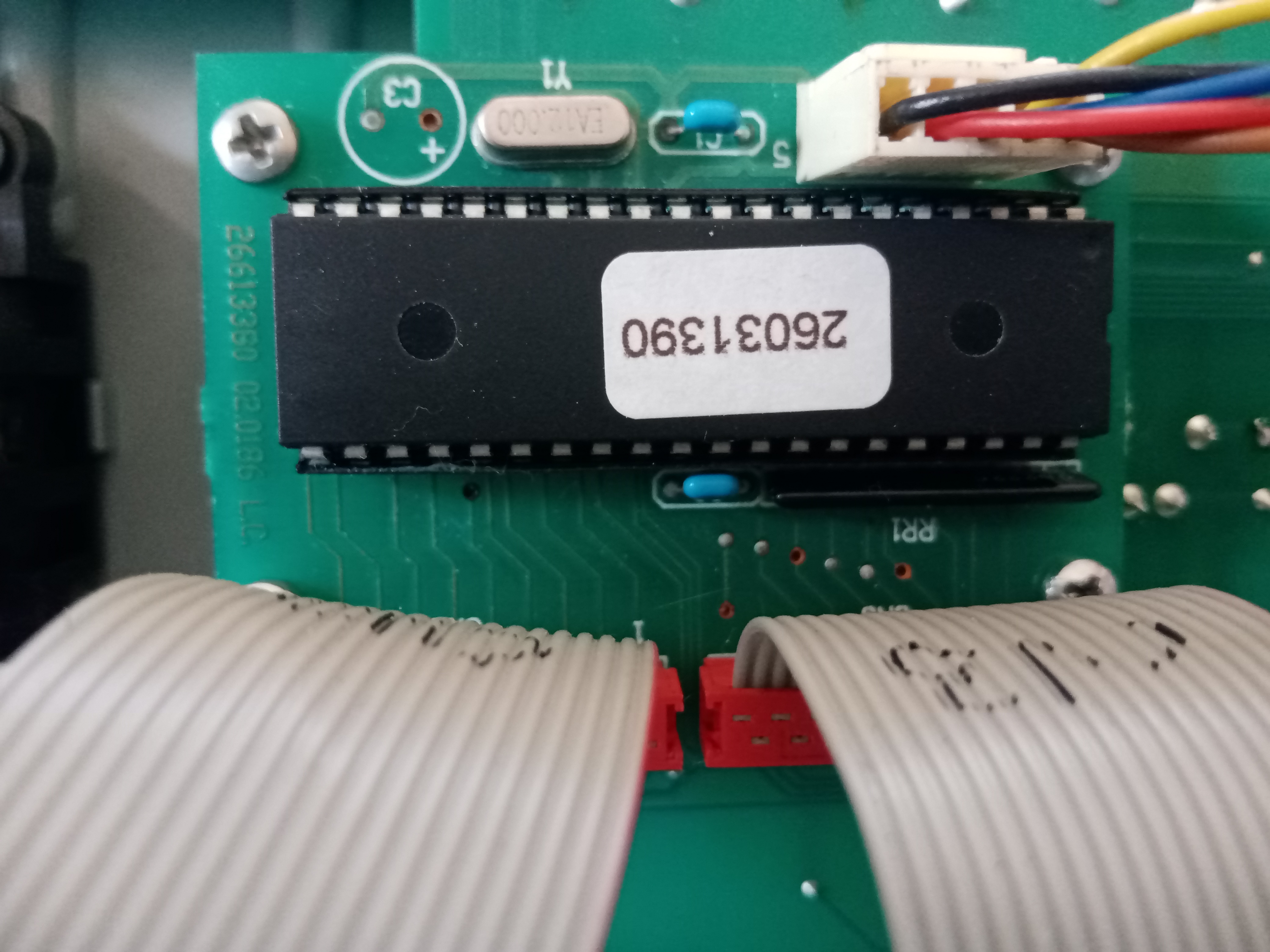

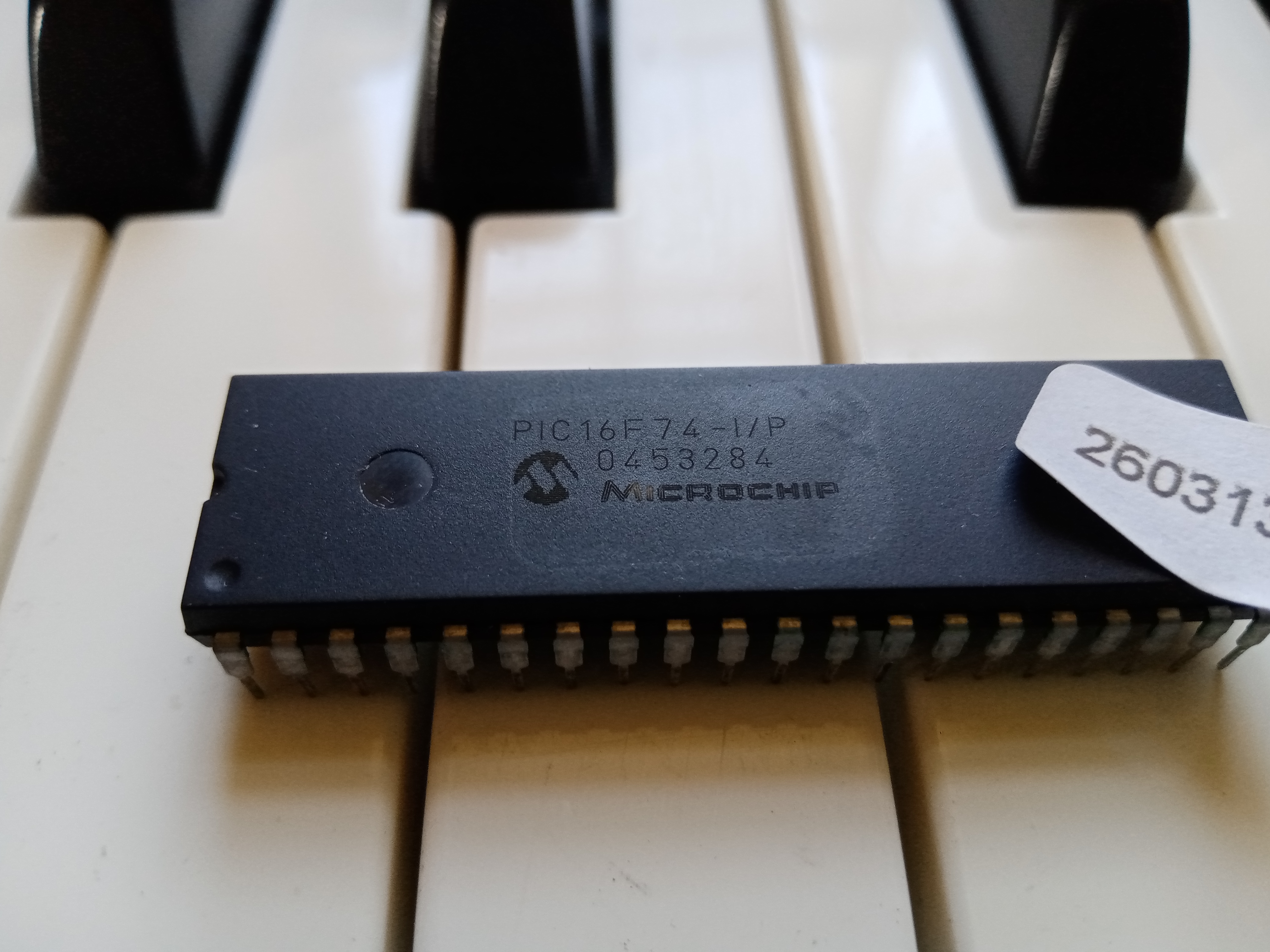

Нужна прошивка микросхемы платы SCAN от Fatar VMK 188+



[user811]

Нужна прошивка микросхемы платы SCAN от Fatar VMK 188+

К сожалению ничем не помогу. От этих контроллеров Pic я просто отказался, заменив на stm32



[rmmuser_1]

Если кто захочет все повторить полностью самостоятельно, то сможет получить всю информацию об изготовлении платы, а также прошивку. Прошивку пока следует считать альфа-версией, она будет еще дорабатываться.

Как понял есть два варианта стать обладателем вашей платы:
1. Купить у вас. Остались ли экземпляры и какая цена?
2. Самому заказать и изготовить.

Готов на 1ый пункт, но если сложности с наличием, то как получить файлы для самостоятельного изготовления?



[user811]

Платы есть. Причем, готовые.



[rmmuser_1]

Платы есть. Причем, готовые.

Смотрю цены на fatar клавы и это от 20 тыр.
Думаю рассмотреть ещё другие клавиатуры, которые дороже, но лучше. Например, с RH3 старые модели ЦП...причина - у этих моделей урезана производителем функциональность контроллера клавиатуры...
Как у вас реализована схема, можно напрямую подключить клавиатуру с любой матрицей и получить MIDI интерфейс на выходе?



[user811]

Схема расчитана именно на переделку Studiologic VMK161/ VMK176/ VMK188/ VMK161+/ VMK176+/ VMK188+
К клавиатурным разъемам можно подключить любую клавиатуру Fatar TP40, кроме самих клавиш ничто другое работать не будет.
[automerge]1690708981[/automerge]



[rmmuser_1]

Платы есть. Причем, готовые.

Цену вы в личку можете скинуть?



[user811]

Пока не могу к вам в личку достучаться, у вас только 4 сообщения на форуме. Вроде, 5 сообщений надо, если я не ошибаюсь.



[rmmuser_1]

Пон

Пока не могу к вам в личку достучаться, у вас только 4 сообщения на форуме. Вроде, 5 сообщений надо, если я не ошибаюсь.

Попробуйте



[rmmuser_1]

клавиатурным разъемам можно подключить любую клавиатуру Fatar TP40

В первых сообщениях есть ссылка на форум где поясняются различия в клавиатурных матрицах разных производителей. Может не только Fatar, может и Корг, потому что в первых моделях ЦП Корг ставилась Fatar TP/40 и тогда эта клавиатура называлась RH2.
Например, это модели Korg SP 200, SP 300, CP 500...
Модет и в RH3 у Корга клавиши объелены в такую же матрицу....



[user811]

Написал в личку.



[mike76700]

Bonjour

quel tarif pour la carte avec envoyer en france?



[user811]

Hello Mike. I'm not sure it is possible to send any items to France and to transfer money from France in the current situation



[mitinglas]

Коллеги! Вопрос жизни (клавиатуры):

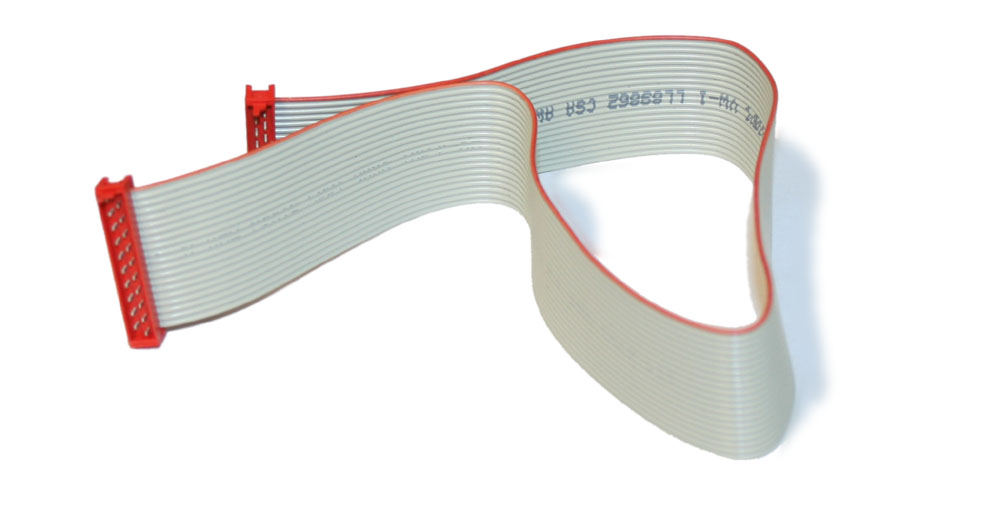

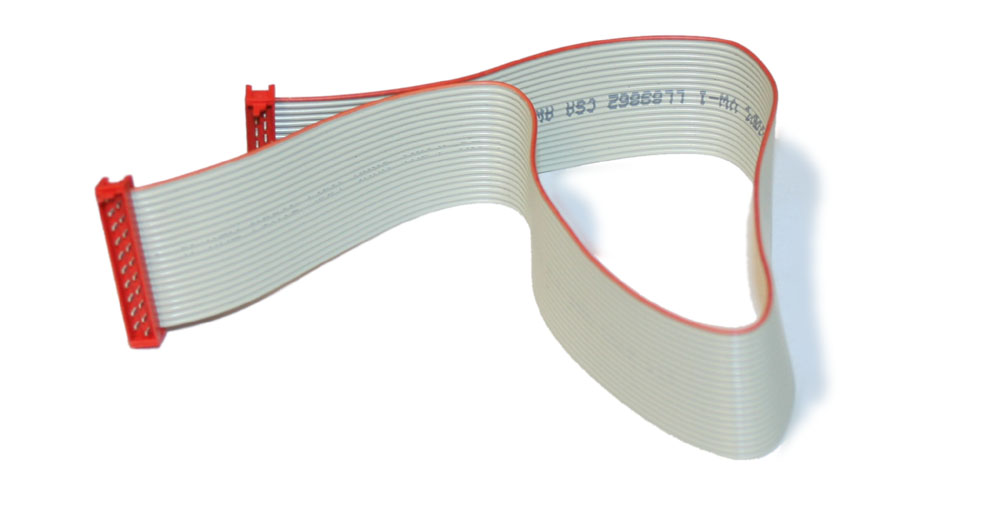

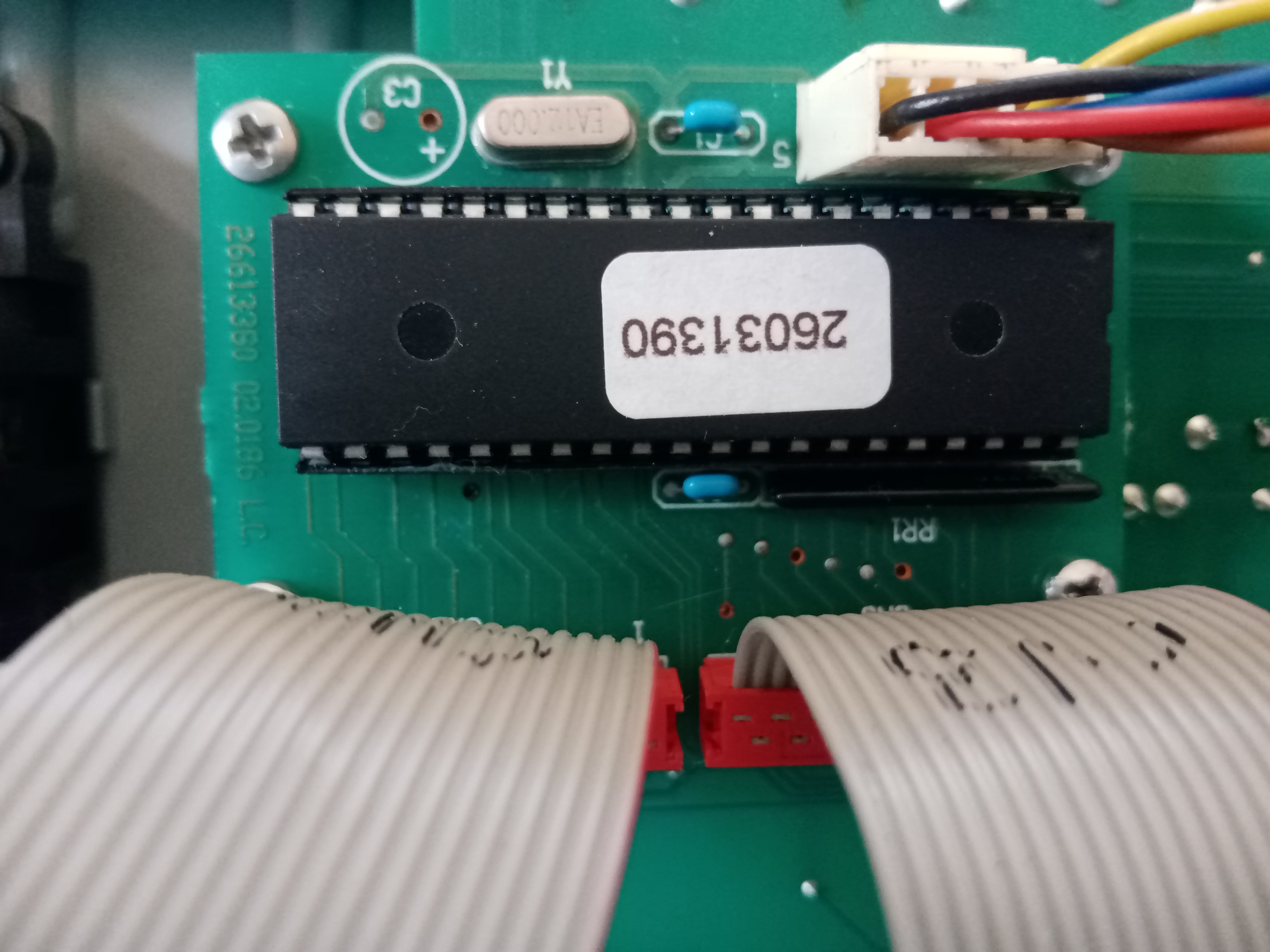

а что за шлейфы соединяют клавиши с платой управления? 20 пин, красные конекторы, папа-папа. 2 шт. Дело в том, что я своими встройками и разборами похоже потерял свои шлейфы. А теперь подобные не могу найти в сети. Может есть идеи где взять запасные?
Они могут как-то называться кроме как Fatar keyboard cable?
Не изобрели же Фатары для своих клавиатур эксклюзивные конекторы?



[KORUND]

Они могут как-то называться кроме как Fatar keyboard cable?

Если такие, то называются ribbon cable 13-inch 20-pin



[dr-music]

а что за шлейфы соединяют клавиши с платой управления?

Стандартные фатаровские разъёмы это вот такие: магазин Кварц, поиск по артикулу
Q-14481 разъём на плату: micro Match\P1,27\20P\плат\\MM-20MS
Q-14482 разъём на шлейф: micro Match\P1,27\20P\каб/шлейф\\MM-20M.

Если что, у меня есть и такие разъёмы (штук 15), и кабель (метров 25). Вот только обжимать я их аккуратно и стабильно так и не научился...



[user811]

Разъемы эти называются Micromatch. Конкретно эти 20-контакные. Купить можно, например, в конторе Неоконнект на Митинском рынке. На Али тоже есть. Насадить шлейф - не проблема.



[electronicman]

Всем здравия!

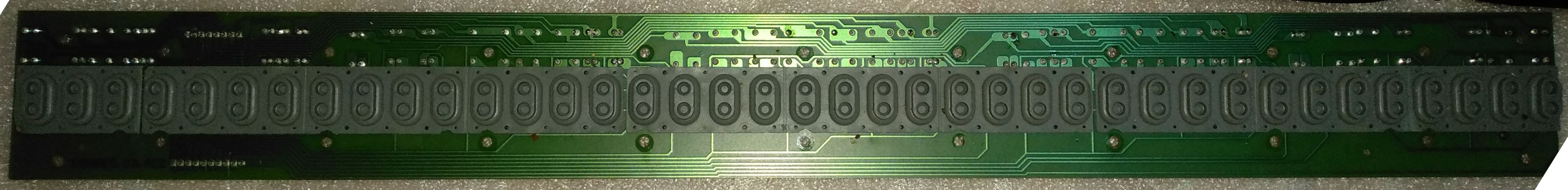

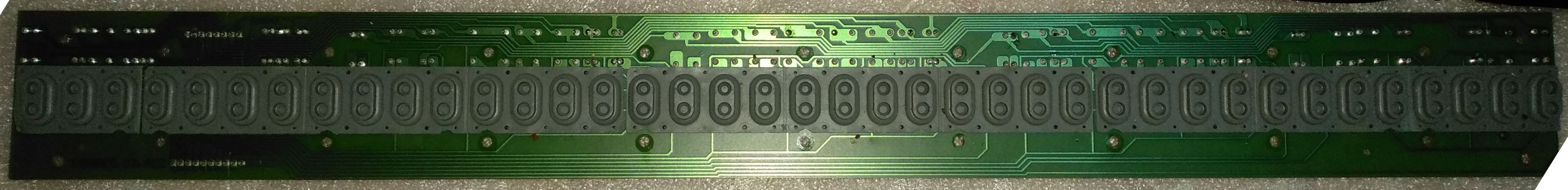

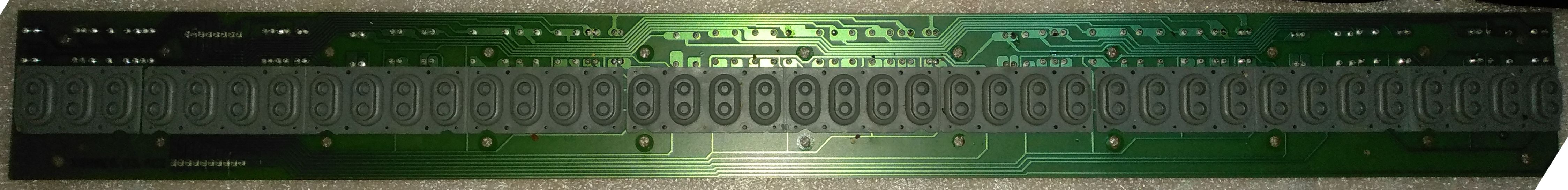

Давно хочу оживить купленную когда-то Prokeys88sx (неадекватно работающий (подгорели некоторые линии портов? + неправильная работа PLL?) главный микроконтроллер). Механика исправна, резиновые "кнопки" под клавишами - тоже, матрица вроде совпадает с TP40, во всяком случае соединения самих резиновых контактов и диодов совпадают со схемой Matrix_88.gif (см. файл Матрица Prokeys88sx.pdf = срисовал с живого образца Prokeys88sx: тоже 2 платы 39 и 49 клавиш). В Prokeys88sx есть основная плата и плата сканера клавы, работу последней с клавой исследовал как только смог (есть осциллограммы, записи лог. анализатора и т.д.); кстати частота повторения опроса около 3.8 кГц. Сам совсем не программист, но схемотехник и тополог, так что надежда только на готовую разработку и прошивку...
Очень заинтересовала разработка уважаемого Константина user811, хочется "вживить" в мою Prokeys88sx дисплей, кнопки управления, логику управления, функции и т.д. Переделка/допиливание/доращивание верхней панели - не проблема; сделать плату под дисплей, кнопки, переменные резисторы и мультиплексоры - тоже не проблема, если будет понятно как их соединить. Запаять STM32... с малым шагом выводов тоже не проблема...
Уважаемый Константин, можете выслать файл последней версии платы? На каких условиях? моя почта 2603078(гав)mail.ru
Уважаемые участники, можете помочь подробными фотографиями для составления схемы платы VMK188 (резисторов, кнопок и т.д.)?



[user811]

У меня плата жестко расчитана под конкретную фатаровскую матрицу, которая отличается от вашей. Поэтому, боюсь, в вашем варианте моя плата окажется бесполезной.



[electronicman]

У меня плата жестко расчитана под конкретную фатаровскую матрицу, которая отличается от вашей. Поэтому, боюсь, в вашем варианте моя плата окажется бесполезной.

Та самая фатаровская матрица соответствует Matrix_88.gif ?
+ Пожалуйста укажите в каком месте отличается моя матрица (в пределах плат с резиновыми кнопками, т.к. соединения между платами могу переделать как угодно)



[user811]

На эту вроде походит.
