Помогите выбрать мониторный контроллер

  • Автор темы Автор темы sherus
  • Дата начала Дата начала
-да попробуем к февралю запустить , точно не могу сказать корпуса сейчас долго делают а пока плату
не добью их смысла нет заказывать

  • Like
Реакции: Faraon
@digilab2, наушниковый усилитель в SSM-203 нормально работает с AKG K240 M сопротивлением 600 Ом? Спасибо, с Новым Годом!

-c 600 ом теоретически тиховато будет, но все зависит от давления головок, в любом случае если заказывать будете
попросите чтобы поставили или opa1662 или opa1688 на уши , они r-r с ними должно быть все ок

"Поплыл" у меня резистор на SSM-203 на ушном усилке. На выходе А. Обвально. Перекос дикий по каналам. Замерил мультиметром выходные напряжения, мдя... Разница на ручке в положении "до упора" - 300%. С нулями не ошибся. )) Выпаял, замерил дорожки в разных положениях. Куда зря и как попало. В упоре одна дорожка 45-47 кОм (точно не замерить, скачет), другая 15 кОм. Панятна... В качестве замены взял худший (по замерам) переменник из двух, которые мне Юра сразу прислал в комплекте с мониторкой на случай"если чего". Правда у него номинал 10 кОм. И он на главную крутилку. А надо 50 кОм. Ну попробуем... Сразу проба не удалась. У меня стояли ОУ LM6172 и изменение параметров обвязки операционнику сильно не понравилось. Зашипел, зафонил. Переткнул второй, лучше, но тоже не рабочий вариант. Заменил на LM4562. Отлично. Замер (без нагрузки) показал, что каналы по напряжению имеют различие по всей "крутильне" в тысячные вольта. Макс. напряжение на выходе (при подаче синуса 1 кГц -14 дБ с хоста) составило 0.78 В. Много, мало? На неперепаянном выходе макс. 3.7 В. Вроде бы мало, но на наушниках с импедансом в 300 Ом, максимальная громкость на слух децибел 90, а на низкоомных (60 Ом) кик бочки уже заставляет морщиться. Мне достаточно. Тем более управление стало более удобным. Гуляй ручкой свободно в широких пределах. Миллиметры ловить теперь нет нужды, а это напрягало. Центр как влитой, что еще надо? А... знаю... На В поменять. Но запасу больше нету. НЗ на главную крутилку остался.

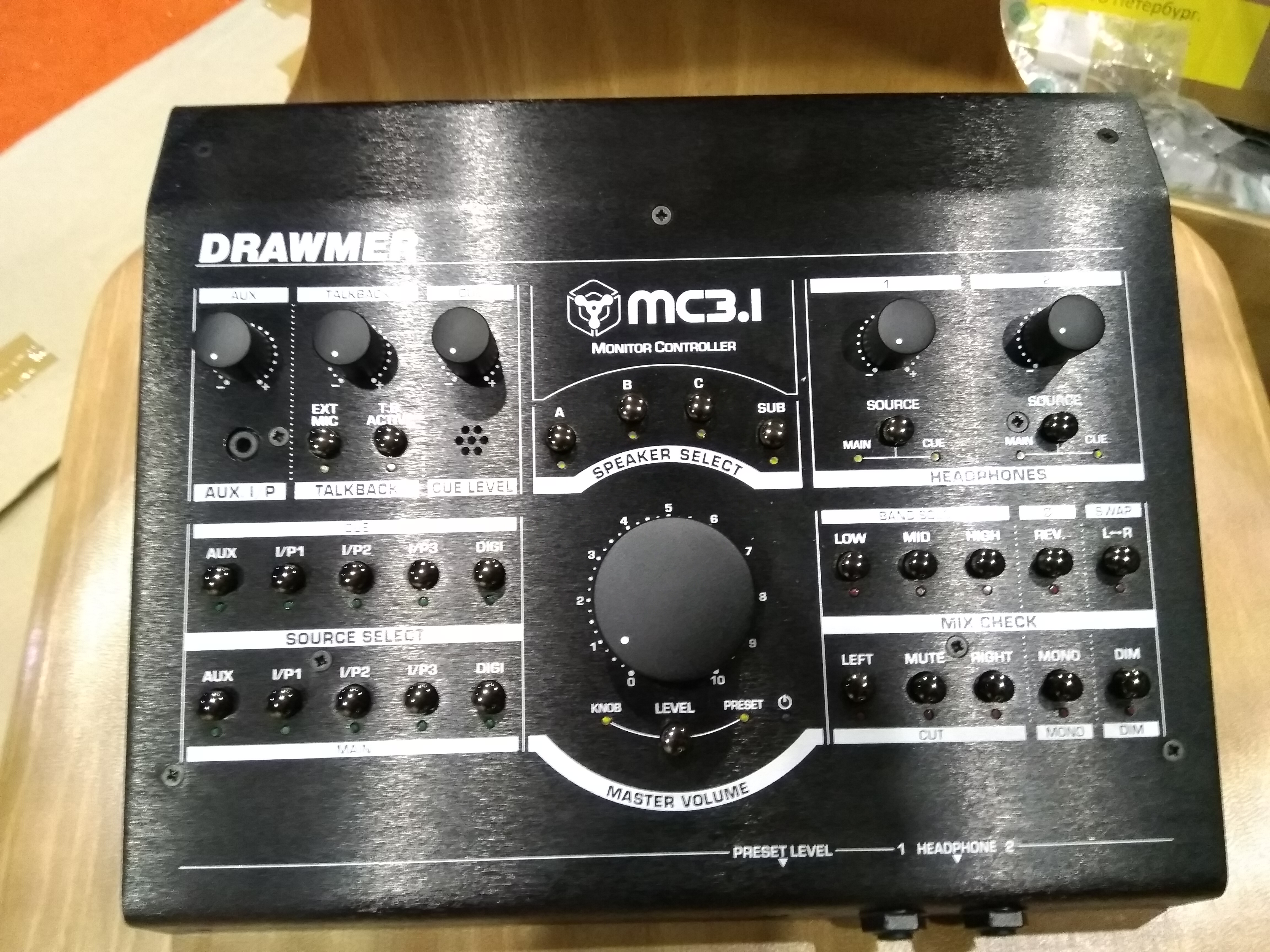

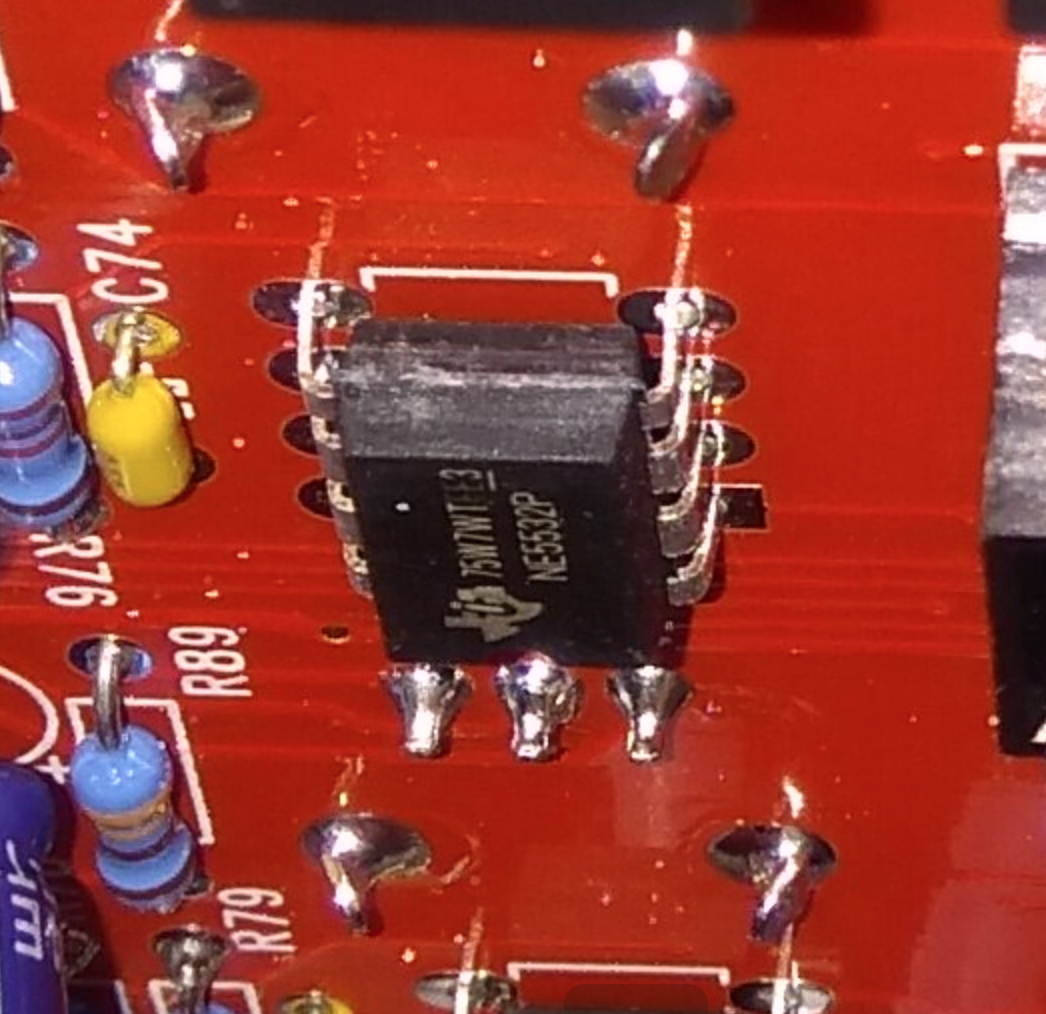

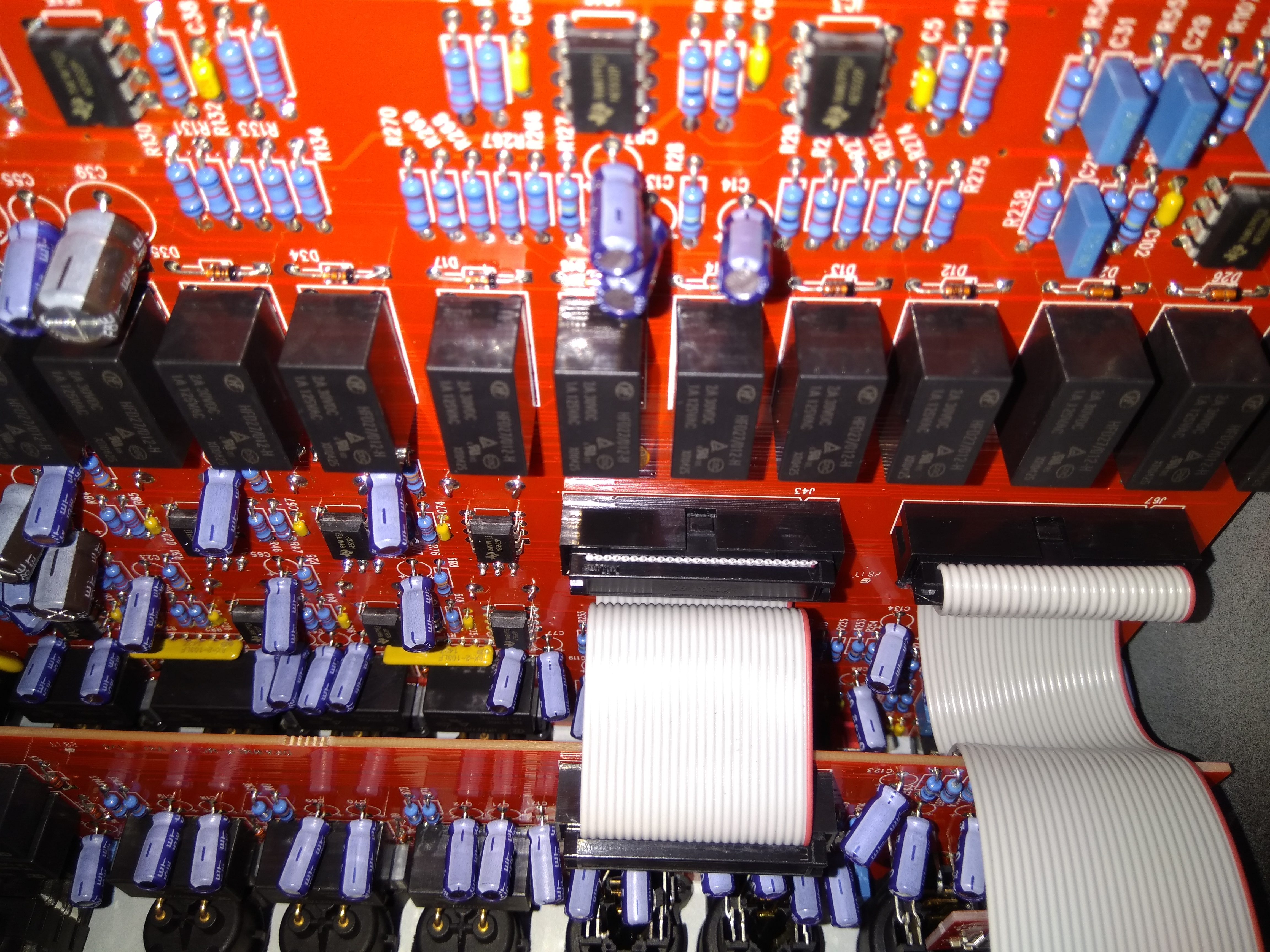

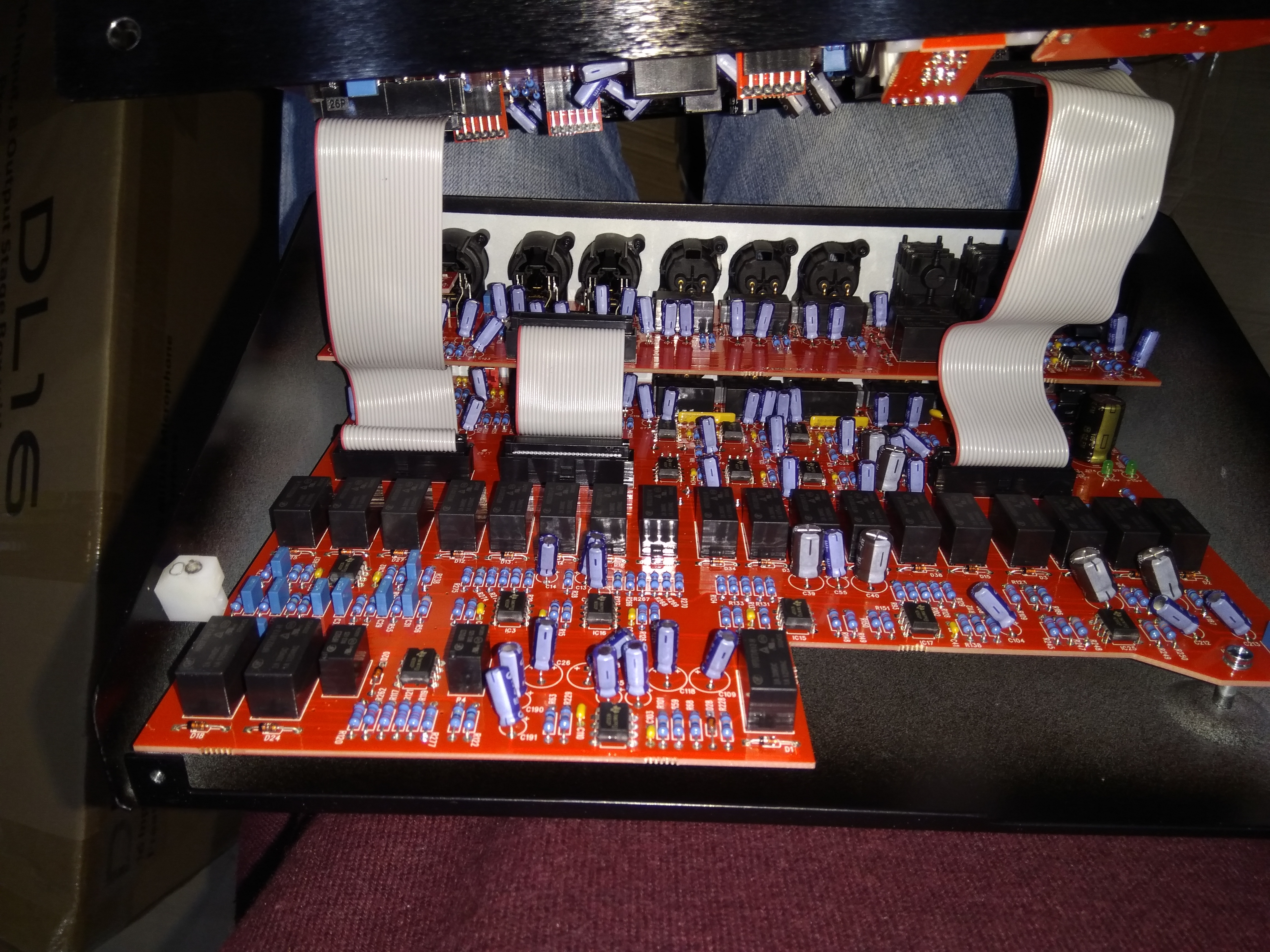

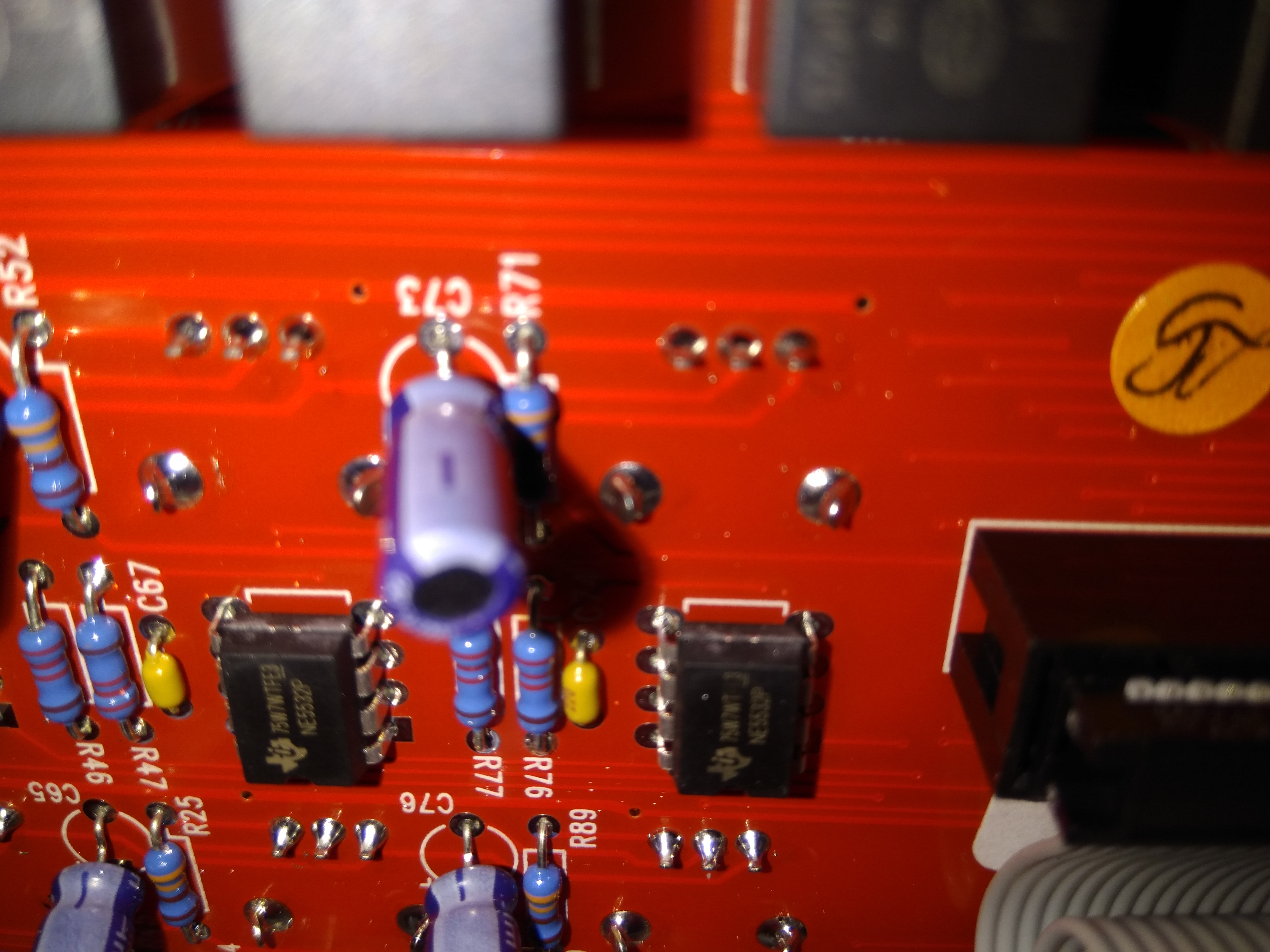

кто-то хотел внутрянку драумера


Вложения

  • IMG_20180224_131246.jpg
    4,5 MB · Просмотры: 160
  • IMG_20180224_131317.jpg
    4,4 MB · Просмотры: 143
  • IMG_20180224_131327.jpg
    3,1 MB · Просмотры: 144
  • IMG_20180224_131812.jpg
    4 MB · Просмотры: 166
"Поплыл" у меня резистор на SSM-203
-он не поплыл, там внутри просто надломился текстолит ( стандартный недостаток этих резисторов)
-эти резисторы у вас в городе должны быть ( если типа чип и дипа есть) любые 16мм 50к/50к
линейные , с 10/10 ком у тебя громкость упадет в 5 раз
-кстати если 10к комфортней то лучше тогда 20к/20к поставить, и усиления хватит и плавней регулироваться будет
-под 6172 там смещение отстроено, на самом деле лучший вариант туда это opa1662 или opa1688,
но смещение нужно отпаять, кстати с lm4562 его тоже лучше отпаять

Последнее редактирование:
там есть кнопочка + нажимаете и будет вам увеличение


Вложения

  • Снимок экрана 2018-03-18 в 21.33.07.png
    Снимок экрана 2018-03-18 в 21.33.07.png
    1,2 MB · Просмотры: 176
-- Ну, то же самое. Одну единственную надпись и видно...

P.S. Кнопочки - мимо. Я все файлы скачивал...

@Renat, интересно было бы узнать, что там за кнопочки и потенциометер.

с 10/10 ком у тебя громкость упадет в 5 раз
-кстати если 10к комфортней то лучше тогда 20к/20к поставить, и усиления хватит и плавней регулироваться будет

-под 6172 там смещение отстроено, на самом деле лучший вариант туда это opa1662 или opa1688,
но смещение нужно отпаять, кстати с lm4562 его тоже лучше отпаять
1. Да мне вот как раз 10/10 отлично и подошло. Так что пусть остается. Тем более есть вторая "дырка" на поорать.
2. Вот тут бы хотелось поподробней, ибо запросто могу отпаять, то что отпаивать и не следовало. Навесной монтаж на выходе В я весь убрал.

-да там с другой стороны платы , напаяна подстройка смещения под lm6172, если ставим lm4562 ,opa1688,opa1662 его нужно убрать
либо настроить 0 на выходе при максимальном к.у

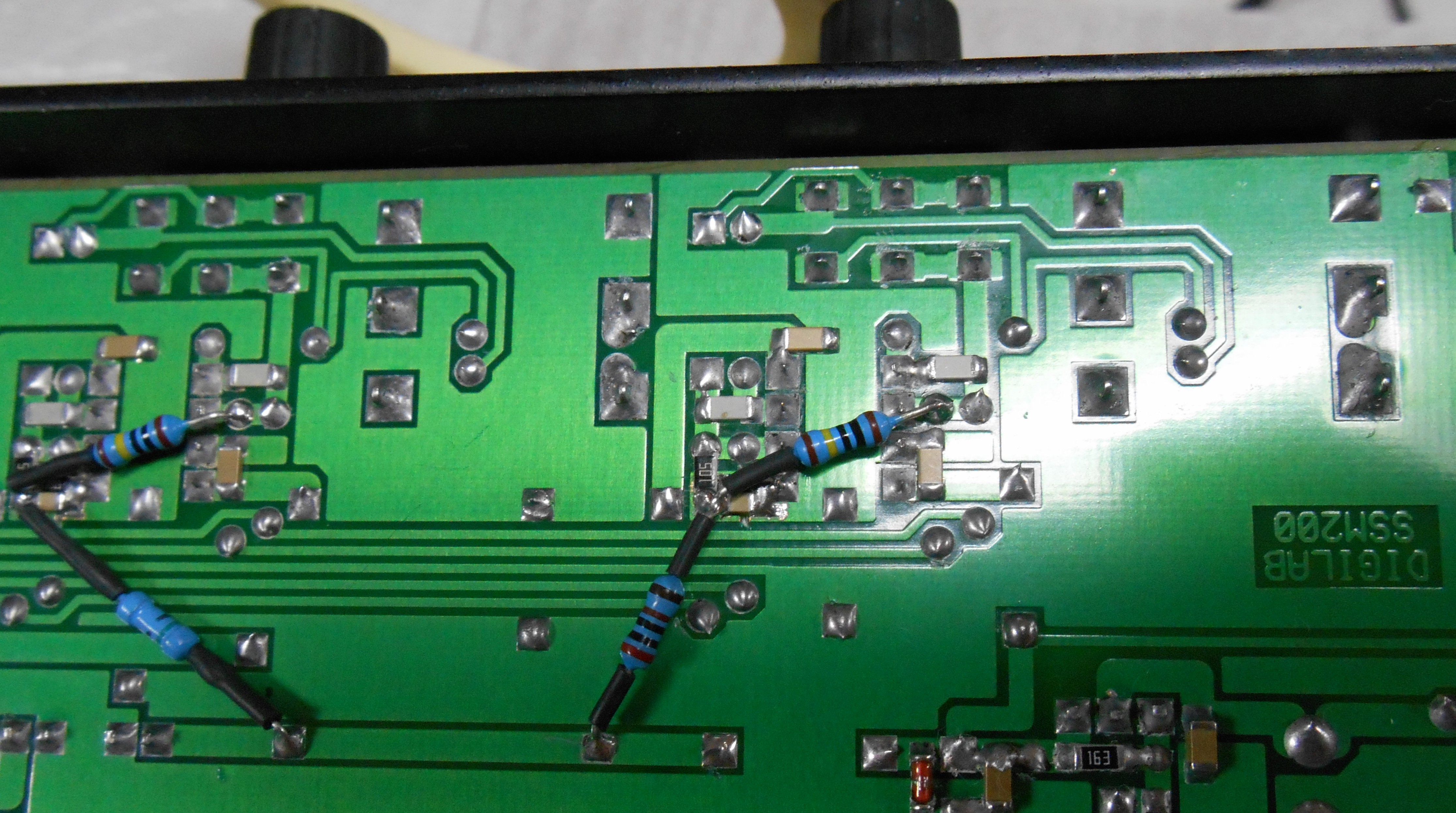

[DOUBLEPOST=1521466947][/DOUBLEPOST]-вот картинка на всякий случай
-выводные резисторы и один планарный ( 105) убираем , емкость и параллельный ей резистор 0805 680ом можно не трогать
-если нужно выставить четкий 0 на выходе , то цепляем осциллограф на выход ушнюка, громкость на максимум и резистором который идет
на питание выставляем 0 ( ничего не отпаиваем при этом естественно кроме выводного резистора на питание , если смещение в другую
сторону то резистор подбирается на другое питание ( толстая дорожка ниже)

Последнее редактирование:
Апну тему.
Абстрагируясь от тех.особенностей прибора - в одну студию владельцы купили Presonus Central Station.
Решили обойтись без контроллера ибо когда-то уже проверяли - что с контроллером звук хуже...
Коммутировали его к UAD Apollo FW, основные мониторы - Barefoot MM35.
В общем в стоковом варианте этот Presonus - это шлак полнейший. Да - работает, есть Talkback с CUE, Но....
Но звука нет - включились и не могли понять куда делся низ, и частично спилен верх. Причем так отвратно.
По сколько основное направление студии - аранжировка и создание электронной музыки + запись вокала - пока оставили.
Однако на сведении пока решено было снимать звук напрямую с карты.

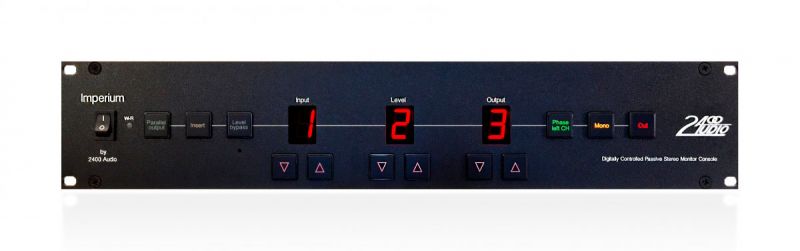

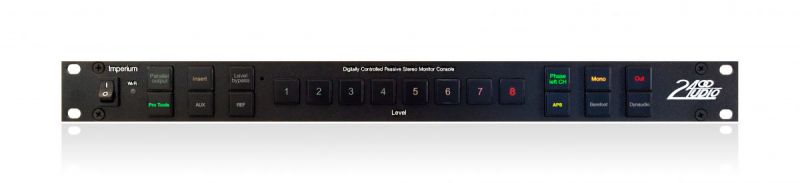

@dr_pavlic, а не обращали ли вы внимание на 2400 audio imperium?
После общения с разработчиком, буду себе заказывать. Полностью пассивный, никаких потенциометров и разбаланса по панораме, балансная схема от и до, а переключение громкости по запрограммированным шагам (которые кстати можно настраивать). Звук обещают прозрачный, цена для проф устройства примерно 700€.
http://2400audio.com/

Я долгое время делал пассивные контроллеры, но корректная работа подобных устройств очень сильно зависит от последующих каскадов, т.е. входных каскадов мониторного усилителя. С разными мониторами они будут себя вести по-разному. Чтоб этого избежать обязательно на выходе контроллера должен быть буферный усилитель.

  • Like
Реакции: dr_pavlic
@Unidentified, отпишитесь плз как он вам, если купите?

Последнее редактирование:
@sunet, производитель заявляет, что ни каких влияний на звук их мониторный контроллер не вносит. Тем более они говорят, что полностью балансный.

@Long, чем плох хорошо сделанный пассивный контроллер?
Просто не понимаю, почему такой скепсис?

Все говорят про влияние проводов, но толком не понятно как это влиет на конечное звучаение? Все говорят про разбаланс у энкодоров, так это и у активных так же. Тут же переключение кнопками за счет атюнуаторов.

А вот влияние активного я хорошо слышал. Не скажу, что звук стал плохим, он просто изменился и мне это не понравилось, хотя производитель dac и мониторки один.

@Furqat, он бывает только с контроллером... Контроллер покупается либо отдельно, либо идет в бандле... Но сути дела не меняет - прибо один и тот же.
Сзади кнопка врубающая контроллер. В любом случае - контроллер - мусор.

По поводу 2400 audio imperium просто глядя на прибор пожалуй тот редкий случай - когда я соглашусь с Лонгом...

Мой корефан делал пассивный контроллер - вот только он по себестоимости в 700 баксов вышел...

Полностью пассивный, никаких потенциометров и разбаланса по панораме
-волшебный что-ли без резисторов ?
. Звук обещают прозрачный, цена для проф устройства примерно 700€.
-два регулятора никитина от antecom att7 цена вопроса 1680р за регулятор , реле ftr ,резисторы тонкая пленка для аудио 0.01%
-если нужно с пультом и дисплеем то еще примерно 1600р плюс коммутатор входов еще штука по моему
-коробку самому если надо можно сварганить
[DOUBLEPOST=1530720235][/DOUBLEPOST]
@Long, чем плох хорошо сделанный пассивный контроллер?
-влиянием проводов на звук , и спонтанно вылезающими ни с того ни с сего разнообразными помехами

Последнее редактирование:
  • Like
Реакции: mitinglas
-влиянием проводов на звук , и спонтанно вылезающими ни с того ни с сего разнообразными помехами
А можно подробнее, о каком влияние идет речь, все только и говорят о нем, а на деле, хочу задать вопрос разработчику, он уверяет устройство прозрачное.
А помехи откуда, если там балансное подключение везде и внутри схема балансная.

-волшебный что-ли без резисторов ?
Я в этом не силен, но заявляют, что ни какого разбаланса нет, переключение кнопочное.

Ну и сделай сам это не про меня...

он уверяет устройство прозрачное.
-c точки зрения разработчика оно такое и есть , поинтересусуйтесь просто какого номинала у него
аттеньюатор стоит , если менее 2ком он будет сажать предыдущий каскад, если он не по уму сделан,
если более 10ком, то емкость проводов будет влиять, еще поинтересуйтесь что он там за резисторы
ставит какой марки и каких процентов
-таких разработчиков пассивных мониторок вагон , есть какая то псевдоанглийская за 7тыр на
галетнике 11п и 4556 на уши , и отдельным неотключаемом буфере на 4558, про нее даже лядов
писал как о редкостном г... , народ покупал и писался от восторга:):D
[DOUBLEPOST=1530745795][/DOUBLEPOST]
Я в этом не силен, но заявляют, что ни какого разбаланса нет, переключение кнопочное.
-какова цена вопроса?
-просто ко мне приехал человек пару месяцев назад , примерно с таким же запросом пассивная мониторка 2х6 на xlr
и с регом уровня , дело пока ничем не кончилось (фото завтра кину опытняка)

Последнее редактирование:
помехи откуда, если там балансное подключение везде и внутри схема балансная

-- Да хоть 1000000 раз супербалансная. ;)
Совсем втюхивальшики-манагеры бедным юзерам головы заморочили.
Баланс - НЕ ПАНАЦЕЯ от всего на свете, не ведитесь!
