@vadim2012, если какой-то девайс подсоединить к микрофонному XLR-входу пульта со включенным фантомом, то девайсу может поплохеть конечно )
Но насколько я понял, @Stanislav_FX имел в виду линейный вход и подключение туда ts и trs джеков.
Но насколько я понял, @Stanislav_FX имел в виду линейный вход и подключение туда ts и trs джеков.

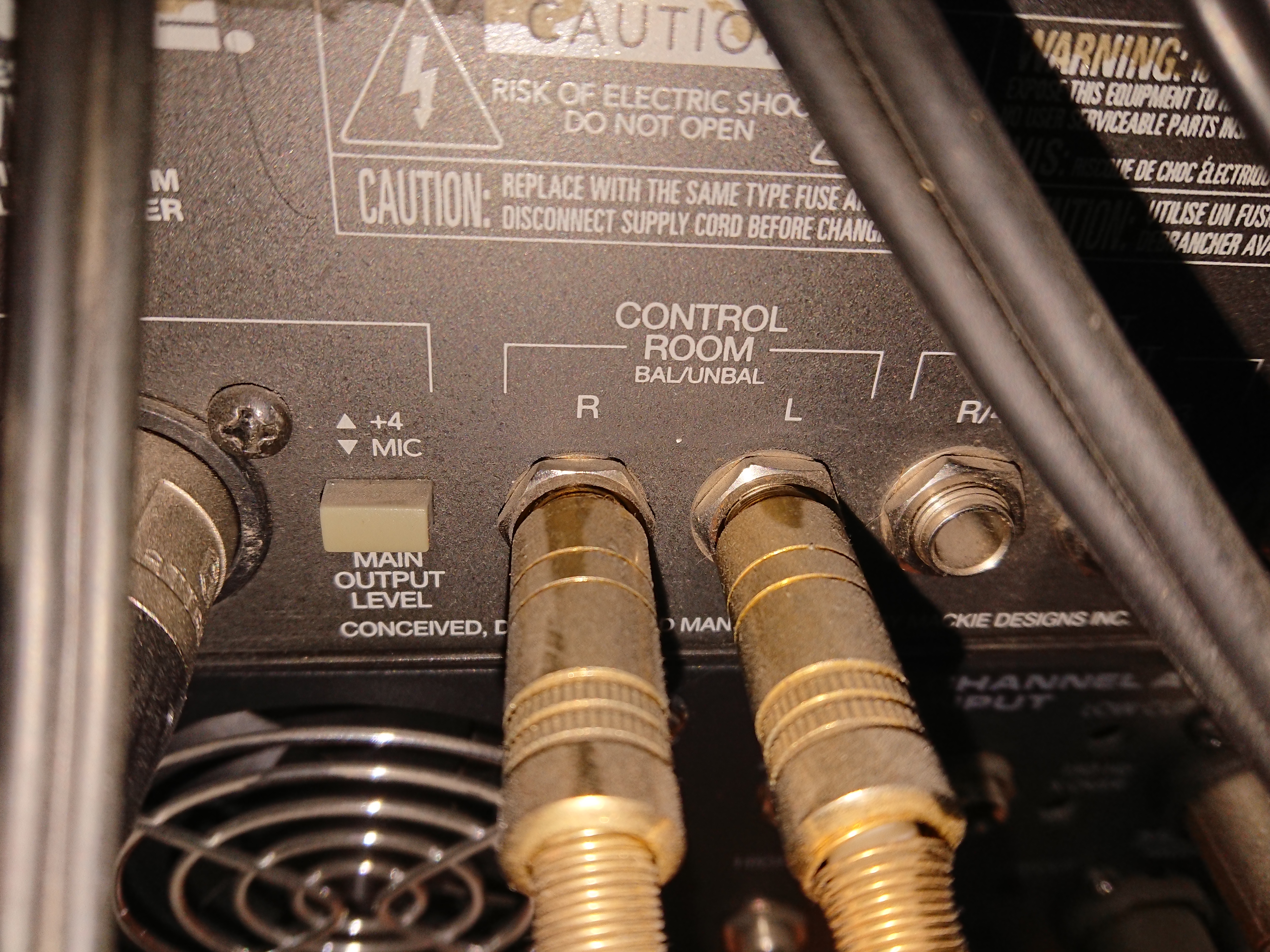

@Stanislav_FX, у Mackie обычно стоят балластные резисторы (120 ом, емнип), на всех выходах.
Таким образом, при вставке моноджека, средний ток к.з. (с "холодного" на землю) при работе вблизи номинального уровня 0 дБ по индикатору, будет порядка 5 мА - вполне безопасно.
При постоянной работе на высоких уровнях ближе к клипу, есть опасность со временем поджарить половинку ОУ 4560 (ту, что работает на "холодный" выход), и полноценного балансного выхода (если вдруг захотите использовать бал. подключение), больше не будет.
Таким образом, при вставке моноджека, средний ток к.з. (с "холодного" на землю) при работе вблизи номинального уровня 0 дБ по индикатору, будет порядка 5 мА - вполне безопасно.
При постоянной работе на высоких уровнях ближе к клипу, есть опасность со временем поджарить половинку ОУ 4560 (ту, что работает на "холодный" выход), и полноценного балансного выхода (если вдруг захотите использовать бал. подключение), больше не будет.
Если схема - обычный баланс (раздельные ОУ для каждой из полярностей сигнала), то в этом случае выгорит ОУ, с оч большой вероятностью..
Если схема - сервобаланс (т.наз. floating, ещё называют active transformer),
либо же обычный баланс (но на современных ОУ с встроенной защитой от КЗ) - то по идее ничего не сгорит,
т.к. для сервобаланса к.з. - это нормальный режим, а ОУ обычной балансной схемы уйдёт в защиту (это не оч нормальный для него режим, и сколь долго он протерпит, зависит от реализации этой защиты в самом ОУ).
Если схема - сервобаланс (т.наз. floating, ещё называют active transformer),
либо же обычный баланс (но на современных ОУ с встроенной защитой от КЗ) - то по идее ничего не сгорит,
т.к. для сервобаланса к.з. - это нормальный режим, а ОУ обычной балансной схемы уйдёт в защиту (это не оч нормальный для него режим, и сколь долго он протерпит, зависит от реализации этой защиты в самом ОУ).
Последнее редактирование:
-- ВЫХОДОВ - есть три варианта реализации (это если без трансформаторов) :
1. Электронная симметрия, т.наз. "сервобаланс". Имитирует, в меру своих сил, работу трансфоорматора.
Если одна из фаз коротится на землю, то на второй сигнал возрастает ровно вдвое.
Плюсы: уровень выходного сигнала НЕ ЗАВИСИТ от вида подключения, симм. или не симм.
Минусы: подпорчивает звук.
2. Парафазный выход: сигналы фаз не зависят друг от друга, т.е. если одну фазу замкнуть
на землю, то уровень на второй не изменится.
Минусы: не любит К.З. на выходе (собс-но, вообще не переносят), и уровень зависит от подключения,
при несиметричном съёме сигнал вдвое меньше, чем при симметричном.
Плюсы: очень хооший чистый звук.
3. "Квази-симметрия", оно же "импедансно-балансированный выход.
Минусы: не имеет НИКАКОГО отношения к симметрии, т.к. сигнальный провод всего ОДИН.
Плюсы: не нашёл.
1. Электронная симметрия, т.наз. "сервобаланс". Имитирует, в меру своих сил, работу трансфоорматора.
Если одна из фаз коротится на землю, то на второй сигнал возрастает ровно вдвое.
Плюсы: уровень выходного сигнала НЕ ЗАВИСИТ от вида подключения, симм. или не симм.
Минусы: подпорчивает звук.
2. Парафазный выход: сигналы фаз не зависят друг от друга, т.е. если одну фазу замкнуть
на землю, то уровень на второй не изменится.
Минусы: не любит К.З. на выходе (собс-но, вообще не переносят), и уровень зависит от подключения,
при несиметричном съёме сигнал вдвое меньше, чем при симметричном.
Плюсы: очень хооший чистый звук.
3. "Квази-симметрия", оно же "импедансно-балансированный выход.
Минусы: не имеет НИКАКОГО отношения к симметрии, т.к. сигнальный провод всего ОДИН.
Плюсы: не нашёл.
-плюсы банальные не гадит в звук в отличие от серво , и если правильно согласованы импедансы то подавление синфазки
примерно такое же , недостаток один хуже д.д , но зато есть глобальное достоинство те кто до сих пор суют моноджеки на
выход точно ничего не сожгут, которое перевешивает незначительные минусы (а для своих пацанов страдивари делал все на xlr)
тут есть фишка если на выход стоит драйвер на сдвоенном ( счетверенном оу) , то уход одного в к.з резко повышает к.г
остальных, т.е скажем мягко "товарищ" засунувший моно джек на выход долго не может понять почему у него все пердит
( сталкивался неоднократно), с одиночными оу это меньше проявляется
Последнее редактирование:
-- Есть один ОГРОМНЫЙ минус:
если в проводе перепутаны местами фазные провода, то вместо звука
приёмное устройство получает только срач, к тому же - очень тихий.
(Причину чего большинство нарвавшихся на такое понять не может, т.к.
при проверке наушниками одно ухо работает абсолютно нормально.)
Ну и выход. по итогу, чаще всего в конце концов просто помирает...
если в проводе перепутаны местами фазные провода, то вместо звука
приёмное устройство получает только срач, к тому же - очень тихий.
(Причину чего большинство нарвавшихся на такое понять не может, т.к.
при проверке наушниками одно ухо работает абсолютно нормально.)
Ну и выход. по итогу, чаще всего в конце концов просто помирает...
-и что их можно перепутать? они как бы сейчас разных цветов даже звонить не надо , к тому же если также перепутать в обычной
симметрии то пойдет противофаза что тоже не есть гуд
-- Противофаза - это хоть и странный, но ЗВУК.
А вот закороченный выход - это уже НЕ звук.
Насчёт перепутать... Была у меня некая звуковая карта (хорошая, поэтому её не называю).
У которой были странности с одним из входов (на "хвосте") - он периодически ловил фон.
При том, что на другом канале этого же входа никаких проблем не было.
После преизрядных мучений - таки удалось разобраться: в этом канале экран и одна сигнальная
жила были распаяны наоборот! Экран служил сигналом, а сигнальная жила - землёй (!!!)
Чуть не спятил....
Кстати: хвост не самодельный. Заводской, намертво залитый.
Фирма тоже солидная.
А вот закороченный выход - это уже НЕ звук.
Насчёт перепутать... Была у меня некая звуковая карта (хорошая, поэтому её не называю).
У которой были странности с одним из входов (на "хвосте") - он периодически ловил фон.
При том, что на другом канале этого же входа никаких проблем не было.
После преизрядных мучений - таки удалось разобраться: в этом канале экран и одна сигнальная
жила были распаяны наоборот! Экран служил сигналом, а сигнальная жила - землёй (!!!)
Чуть не спятил....
Кстати: хвост не самодельный. Заводской, намертво залитый.
Фирма тоже солидная.

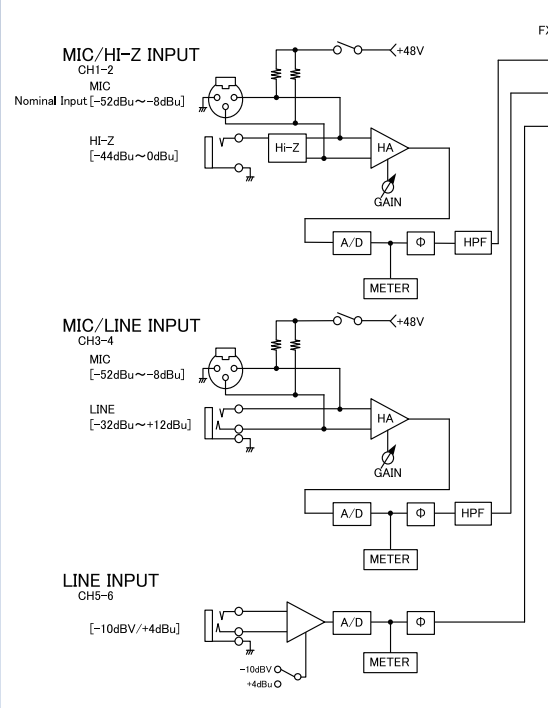

Друзья! помогите разобраться, хочу подключить лонг в обход усиля карты (UR44).
(в схематике не оч разбираюсь) но судя по схеме карты входы 1-4 (и Джек и ХЛР) заходят в HA (эт как я понял усиль)
есть так же входы 5-6 (вроде симметрия,если верить схеме) которые идут сразу в A/D
если мои наблюдения верны, и CH5-6 симметрия - то нужно подключать лонг туда через Main Out - симметрия (TRS)- симметрия(TRS) ?
спасибо
(в схематике не оч разбираюсь) но судя по схеме карты входы 1-4 (и Джек и ХЛР) заходят в HA (эт как я понял усиль)
есть так же входы 5-6 (вроде симметрия,если верить схеме) которые идут сразу в A/D
если мои наблюдения верны, и CH5-6 симметрия - то нужно подключать лонг туда через Main Out - симметрия (TRS)- симметрия(TRS) ?
спасибо
-у меня был похожий вариант только ребята на spdif распаяли кабель экран на центральный а сигнал на корпус rca
я тоже не мог врубится почему у них всегда при включении холодильника цифра сбоит , в итоге дали им свой кабель
все заработало, а на работе разобрали ихний кабель -долго ржали, кстати кабель тоже не они паяли -купили в каком
то магазине
-нет у вас это мы концы транса внутри цап перепутали просто(эффект тот же) , а это ребята были с какой то студии
( не помню уже) в 2000х годах было, провода были тоже не фиговые типа сони от видиков ( такие двойные)
Всем доброго дня! Вопрос по stereo channel . На 1 канале в динамическом блоке стали гореть первые две лампочки 3 и 6 дб. И теперь я не могу контролировать уровень компресси при записи. Есть у кого нибудь такое и как избавиться от этого?
кондюки обновить наверн! который на питании - там их два.
было тоже на блоке input - в грязном токе жил - перепаял и все все ровно ну и сеть сменил
уже лет 10 все ок
Последнее редактирование:
да. там крышку снять и будут видны в БП. электролиты. Михаил мне рекомендовал так проделать. Это обычное ТО при нашей эксплуатации. Ему вопрос задайте в личку
Вопрос по наушниковому выходу. Почему то оба канала мониторятся не по центру, почему так? Однако в stereo out выходе по центру.
@arcadich63, напишите производителю (Long), можно и здесь на форуме. Михаил сам всё разъяснит-объяснит и подскажет.
-скорее всего сдвоенный пот громкости ушей поплыл надо менять , проверить просто громкость ушей до конца уровень должен
быть одинаковый, а еще лучше конкретно Лонгу в личку напишите
Насколько помню, там же кнопка моно есть, она как раз для прослушки в наушниках работает. А так оба микрофона можно отдельно слушать.
