Korg MS-20 Mini
- Автор темы Michael
- Дата начала
вообщем не выдержал, психанул. решил методом уха
для начала протестил используя генератор iPhone и jp-08, спектро-анализатор iPhone - покрутил, получается.
потом взял MS-20i - через пульт на слух выравнил тон и позиции ручек фильтров и резонанса!
(вирутальный ооочень поход на миник, так как я сравинвал их дано еще лоб в лоб)
вообщем вернул в относительно начальный рабочий режим - все устраивает, только с PW пока не решен вопрос.
для начала протестил используя генератор iPhone и jp-08, спектро-анализатор iPhone - покрутил, получается.
потом взял MS-20i - через пульт на слух выравнил тон и позиции ручек фильтров и резонанса!
(вирутальный ооочень поход на миник, так как я сравинвал их дано еще лоб в лоб)
вообщем вернул в относительно начальный рабочий режим - все устраивает, только с PW пока не решен вопрос.
осцил у меня в MOTU MK3 есть. замечательно отражает все сигналы о генераторов по аналогу. но вот какой тример в мини - там его и нету для PW на первый взгляд. те что есть как раз хватает на илтри и осциялторы
Сегодня весь день в тотальном расколбасе, а вечером ещё и выступать, завтра в спокойном режиме посмотрю схемы, мож че и подскажу
Посмотрел таки схему. В оригинале нет триммера для настройки 50% PW. Давай попробуем полечить по фото на проблему глазом посмотреть. Сунуть синт в осциллограф при полностью открытом фильтре и покрутить ручку PW и посмотреть что происходит
Очень даже может быть. Но это уже надо прибор на стол и вдумчиво его ковырять. Я просто изначально исхожу из возможностей вопрошающего. Я сам вообще всегда начинаю с питания. Но тут нужен тестер и понимание куда его ткнуть.
подумал вначале внешний бп начал выход кривить - замерил по питанию все ровно с него (вольтаж). внешний осмотр тож ничего не вывел на - коньдюки не вздутые на питании... ну это поверхностное - замерить что и как они фактически не могу...
сейчас отстроил - работает как должен в принцыпе устраивает... pw я и не юзал никогда так и не нашел применения )))

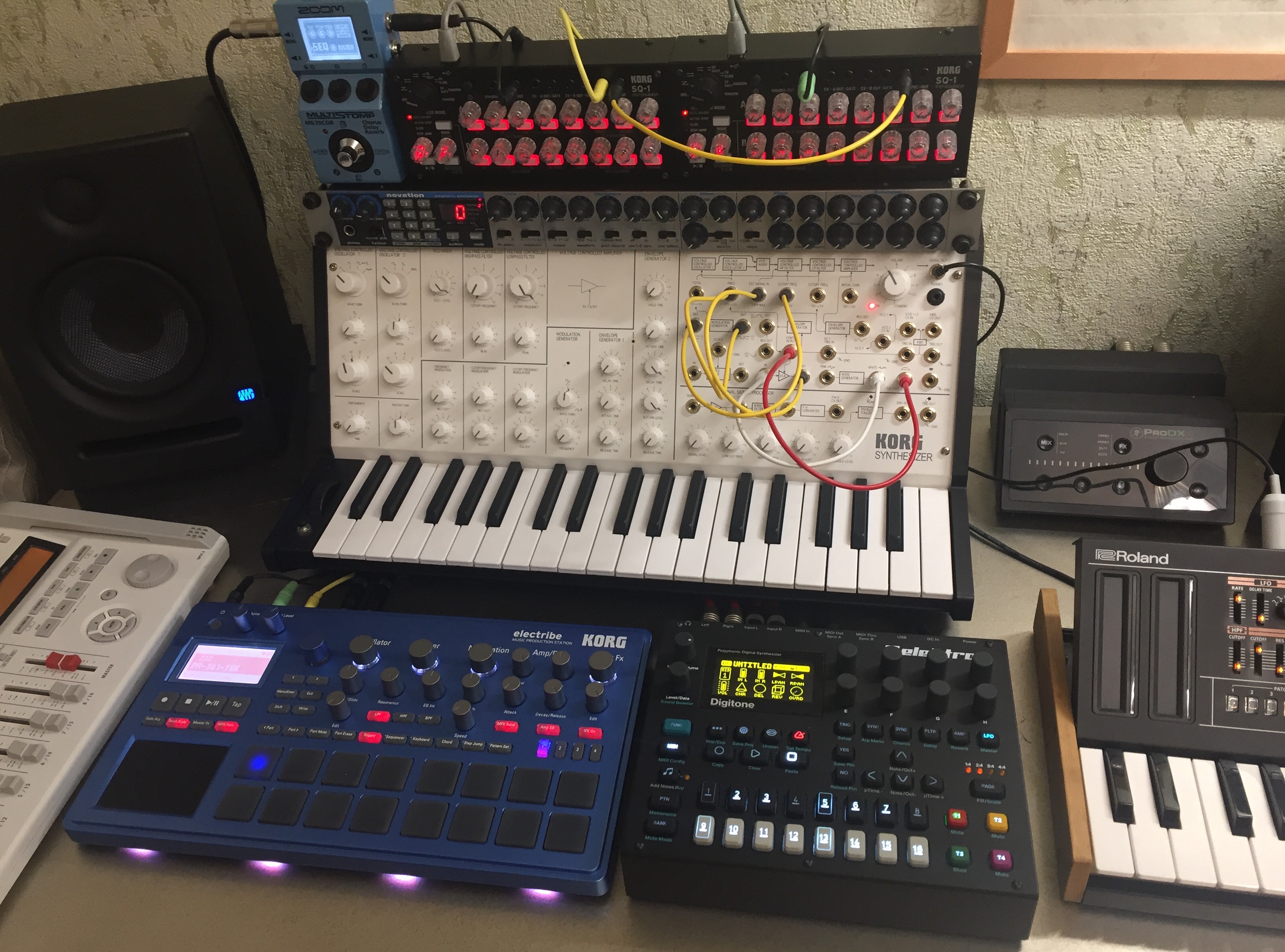

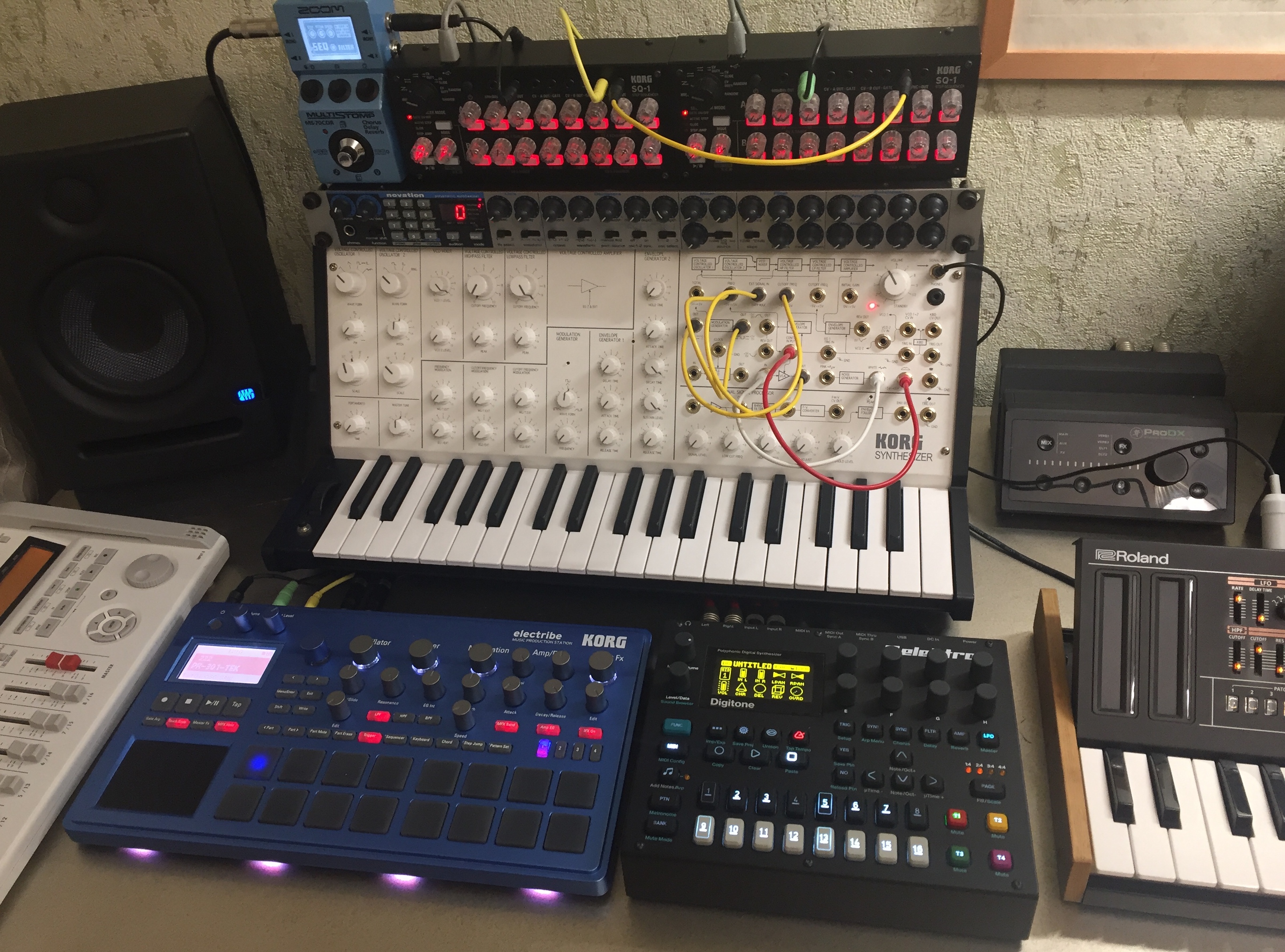

но обратил внимание что кристального строя нет к роланду например ))) все синты кроме електрона и новейшн четкого унисона чистого не дают ))) раньше не обращал внимание ))) а сейчас в студии сравнил буг модель Д, артиурия микробрют, роланд всинтгт - такая же картина у всех свой строй ))) ну в отличии от Д который можно до кристального унисона оттюнить до артурии или роланда ))) так что теперь даже интереснее )))
сейчас отстроил - работает как должен в принцыпе устраивает... pw я и не юзал никогда так и не нашел применения )))
но обратил внимание что кристального строя нет к роланду например ))) все синты кроме електрона и новейшн четкого унисона чистого не дают ))) раньше не обращал внимание ))) а сейчас в студии сравнил буг модель Д, артиурия микробрют, роланд всинтгт - такая же картина у всех свой строй ))) ну в отличии от Д который можно до кристального унисона оттюнить до артурии или роланда ))) так что теперь даже интереснее )))
всем добра.

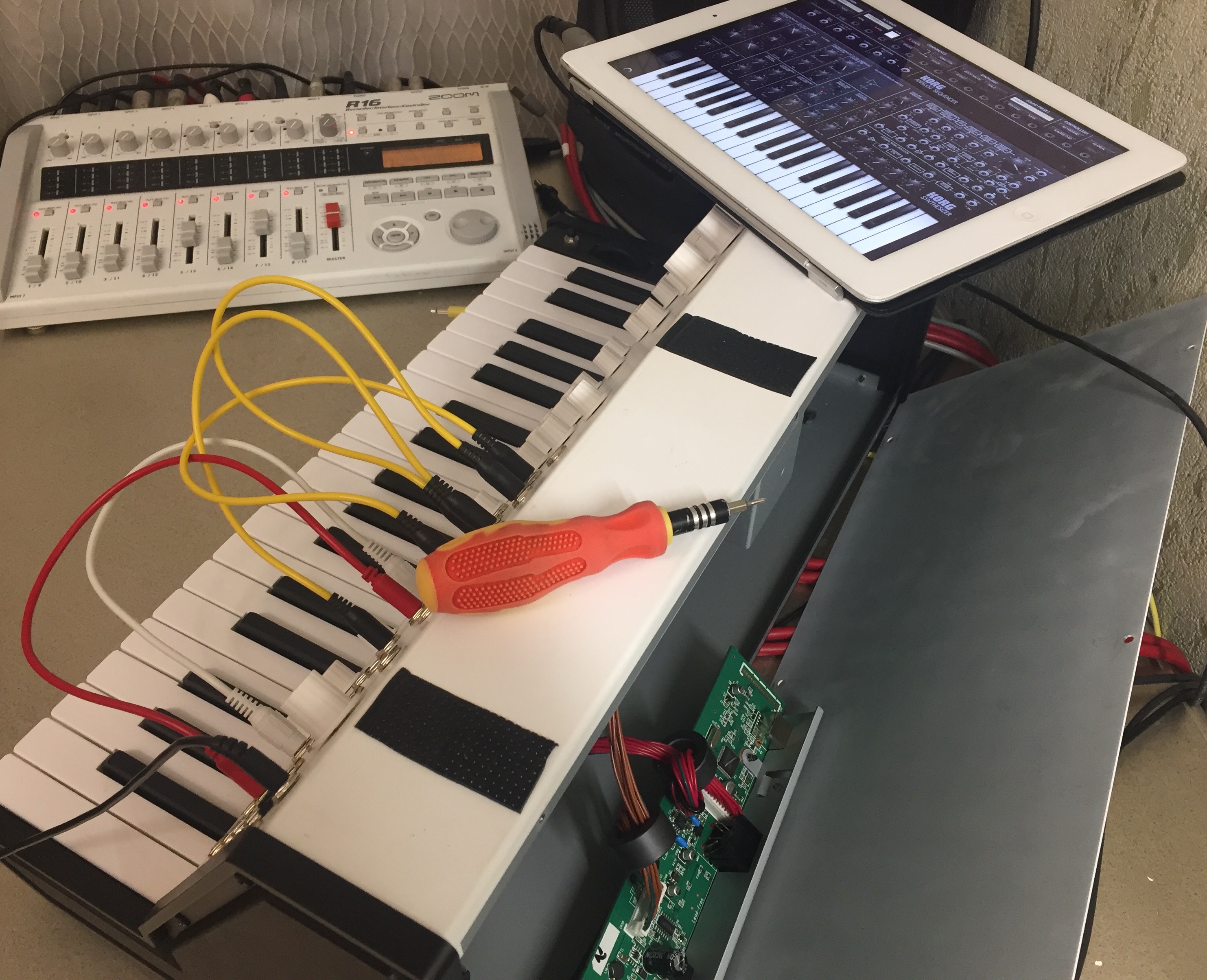

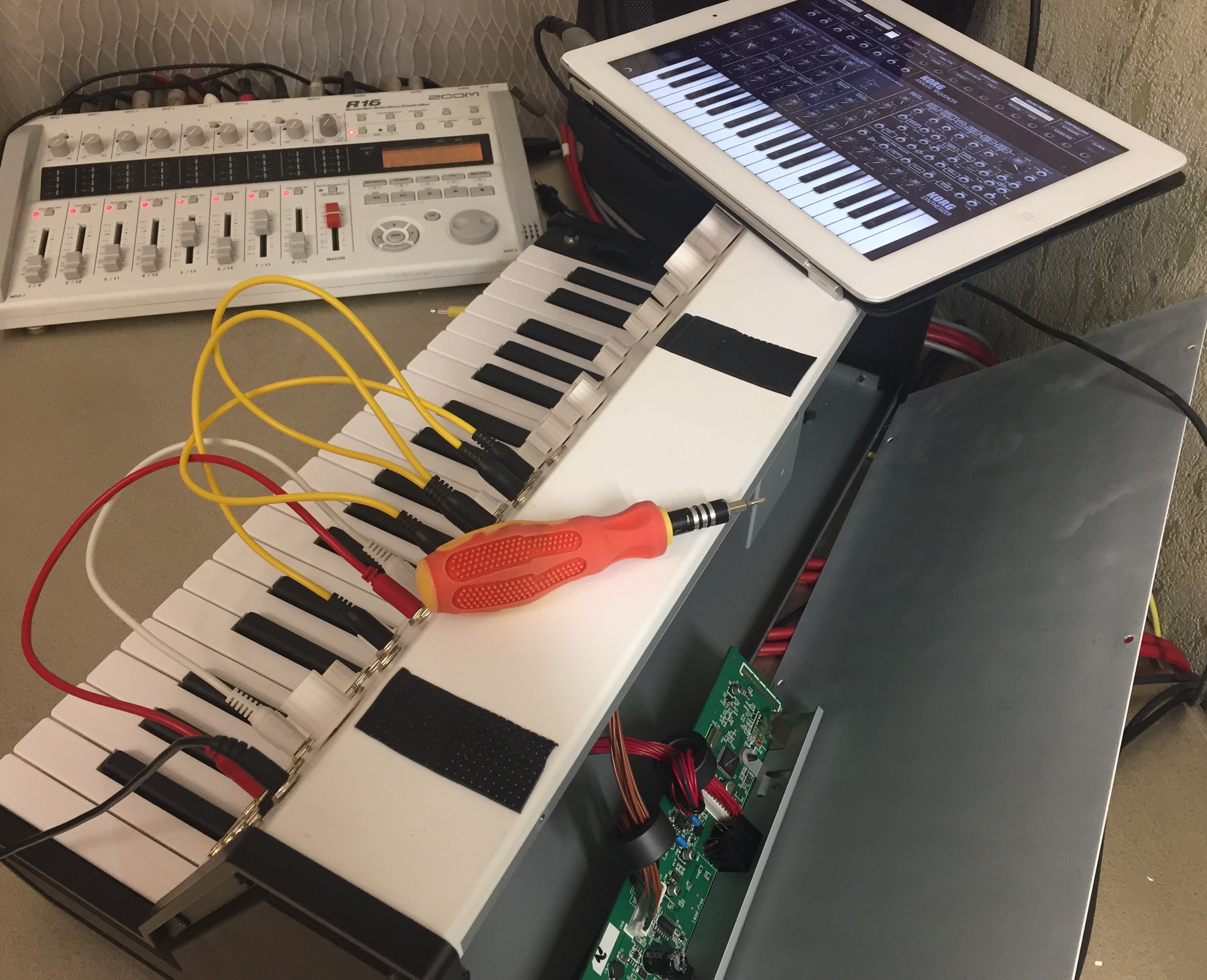

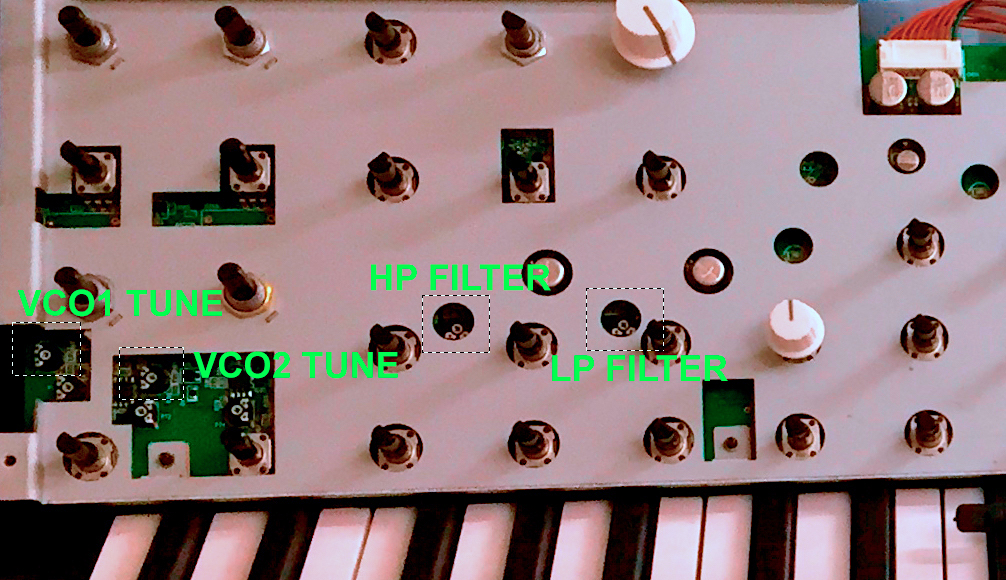

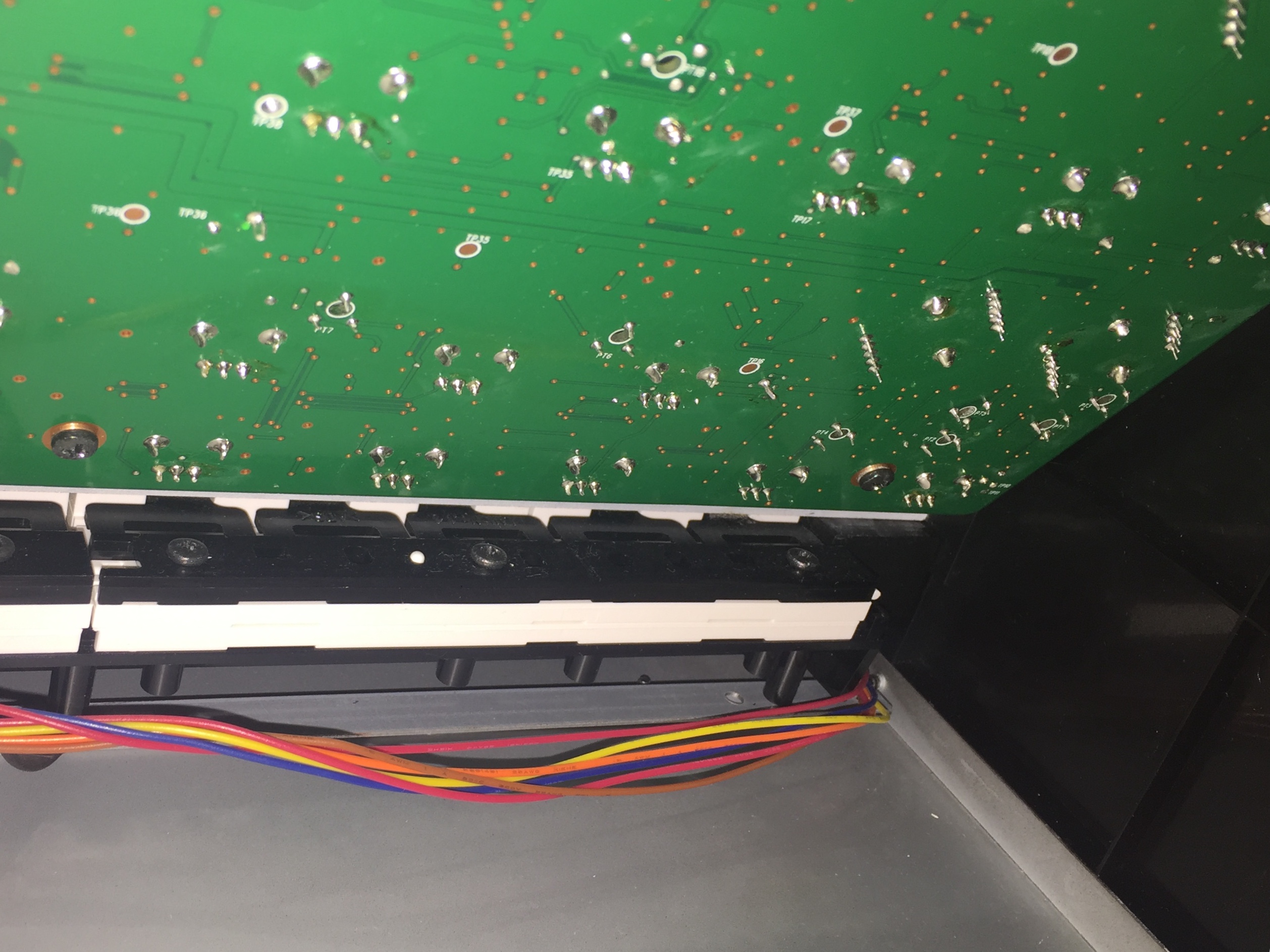

если кто полезет тюнить миник - есть более простой способ залезть (не снимая морды)

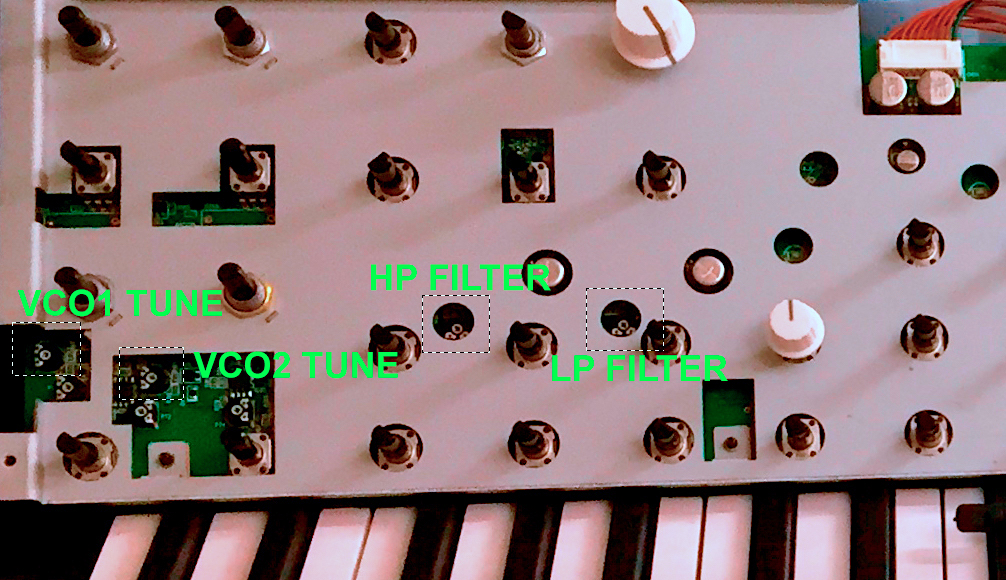

задняя крышка отвинчивается - а далее тонкой отверткой лезем и крутим триггеры (отверстия присутвуют и даже лишние метки для каких то иных )

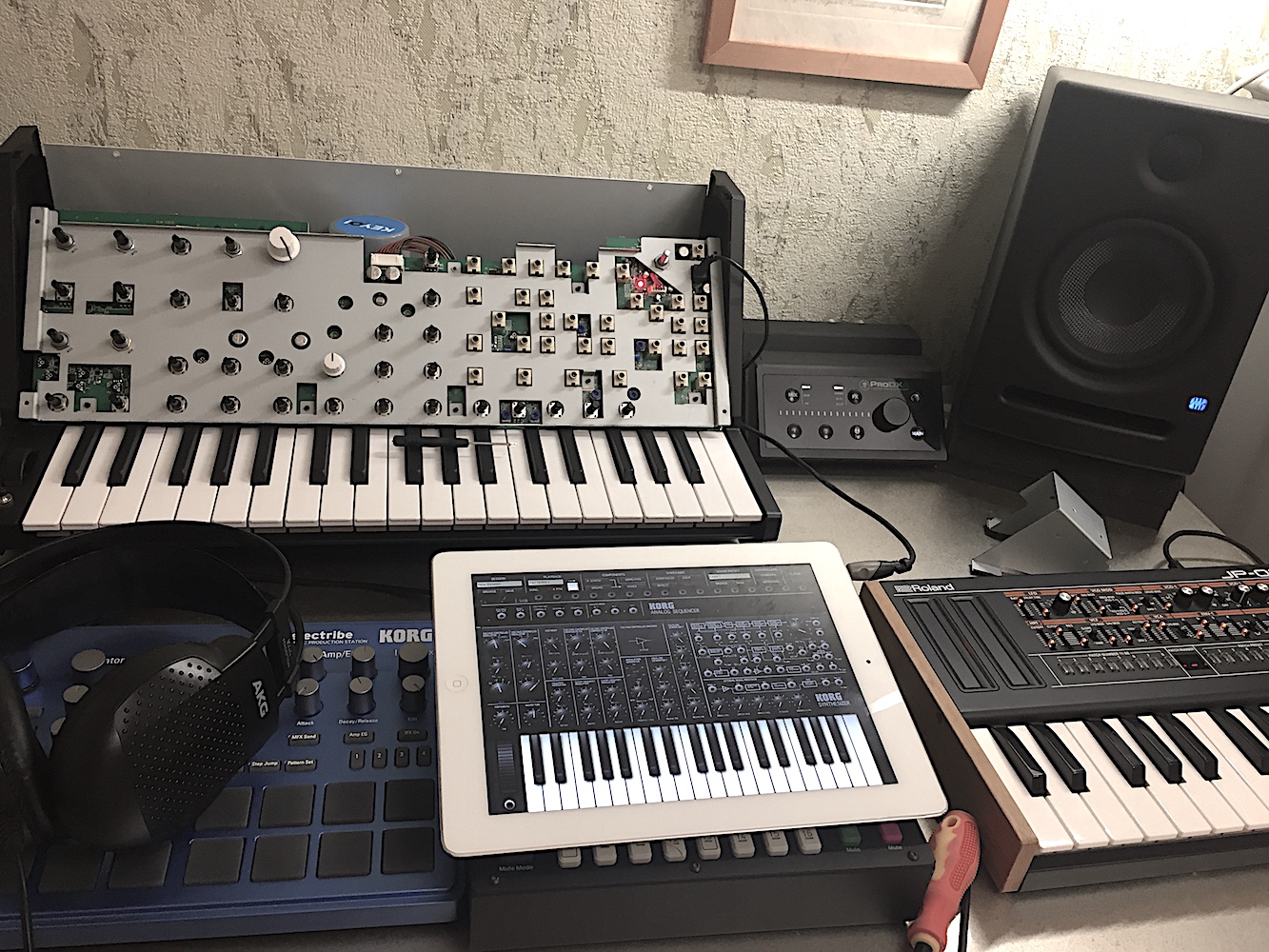

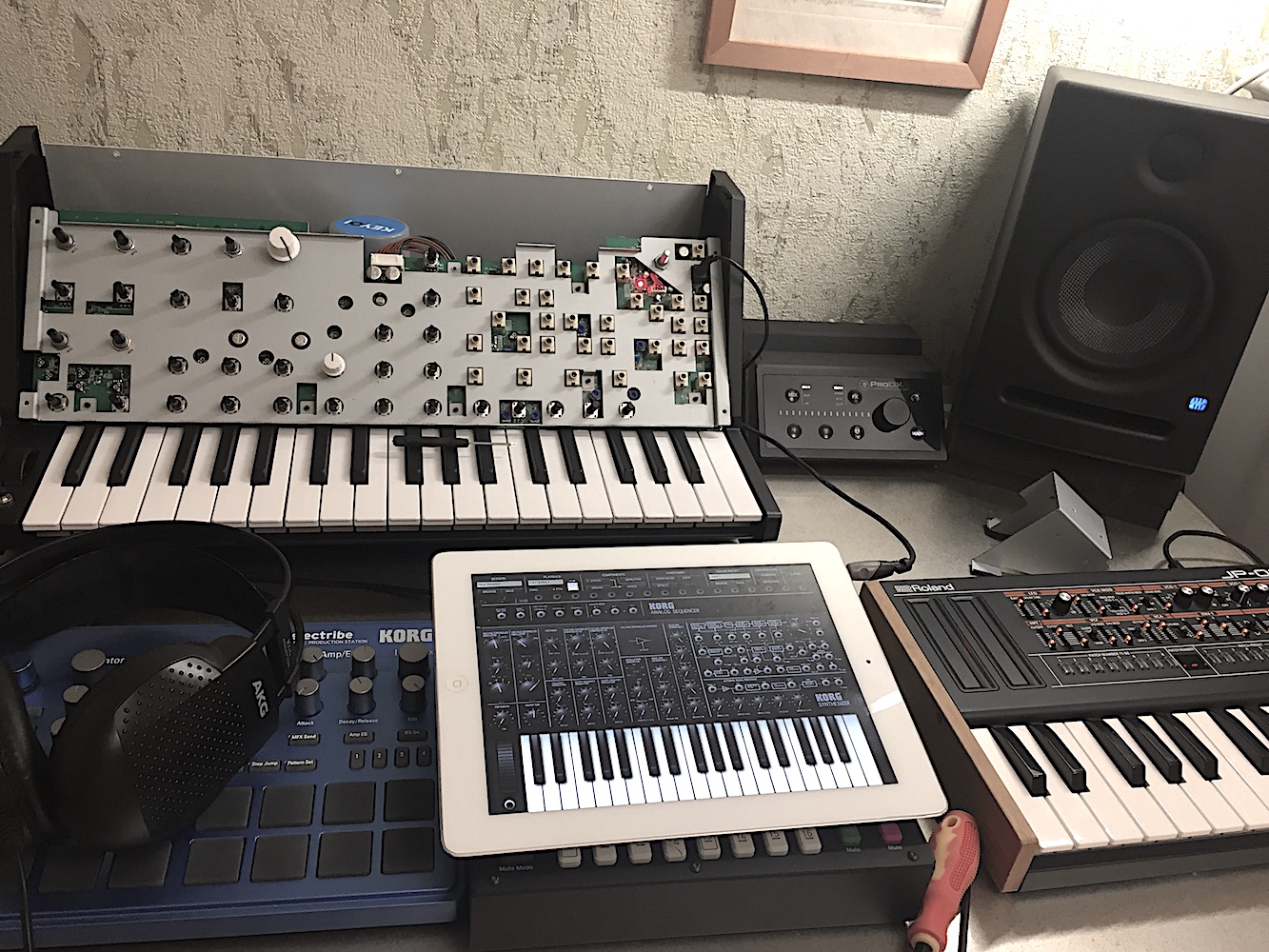

сегодня более тщательно стюнил вместе с виртуальным MS-20i, строй, фильтры вплоть до позиции ручек, что бы совпадало максимально, даже при одинаковом плавном движении, результатом довлен!

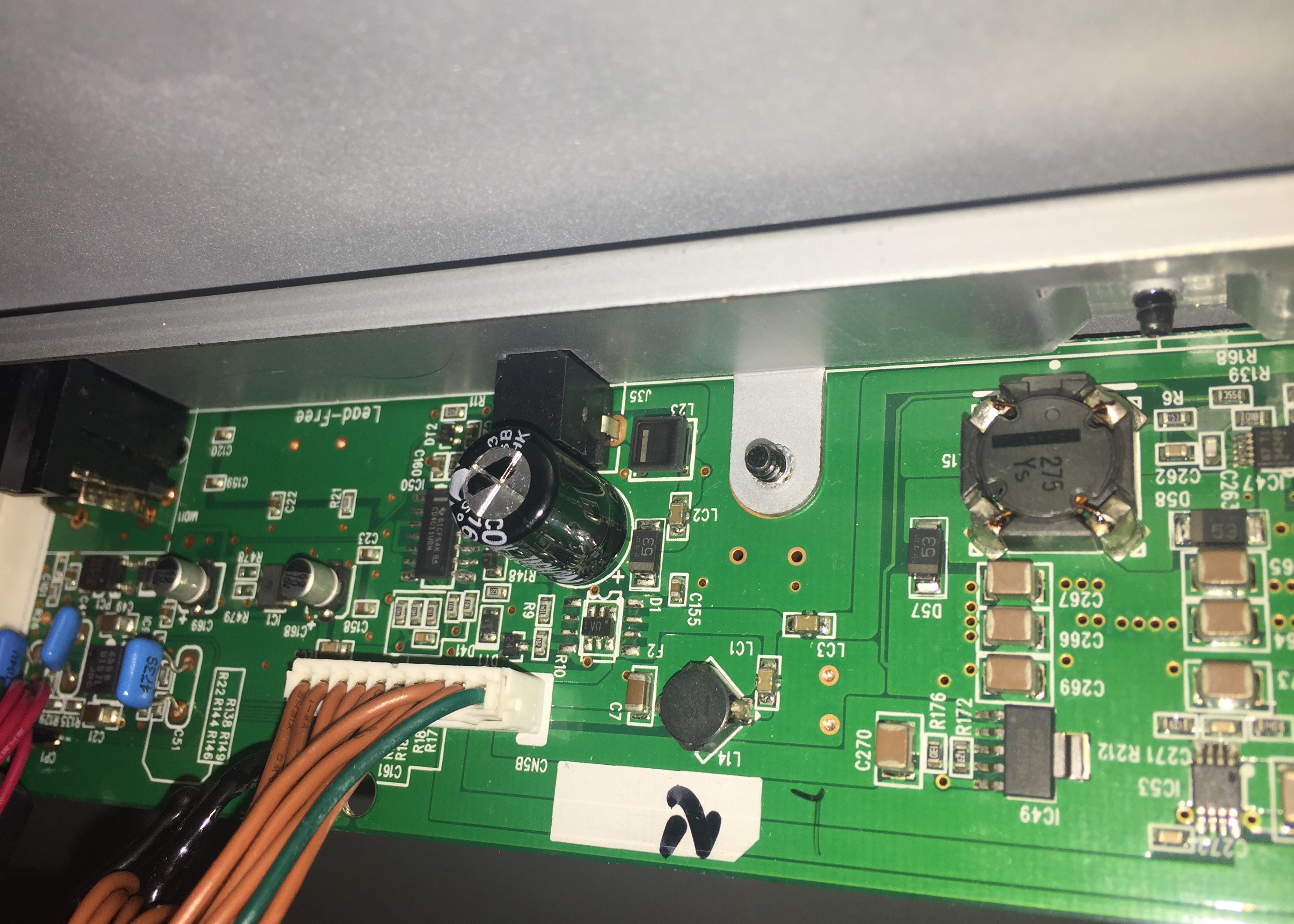

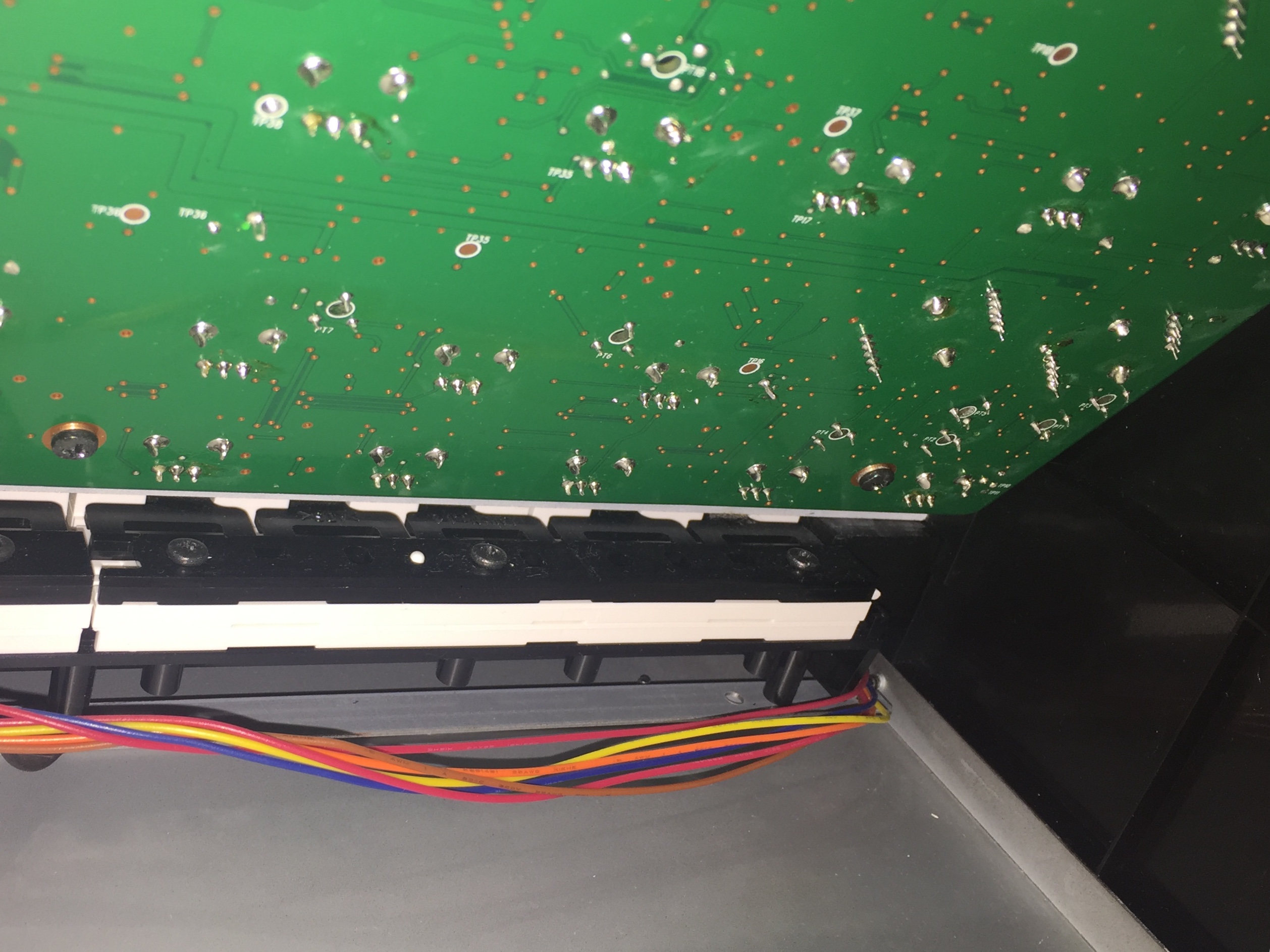

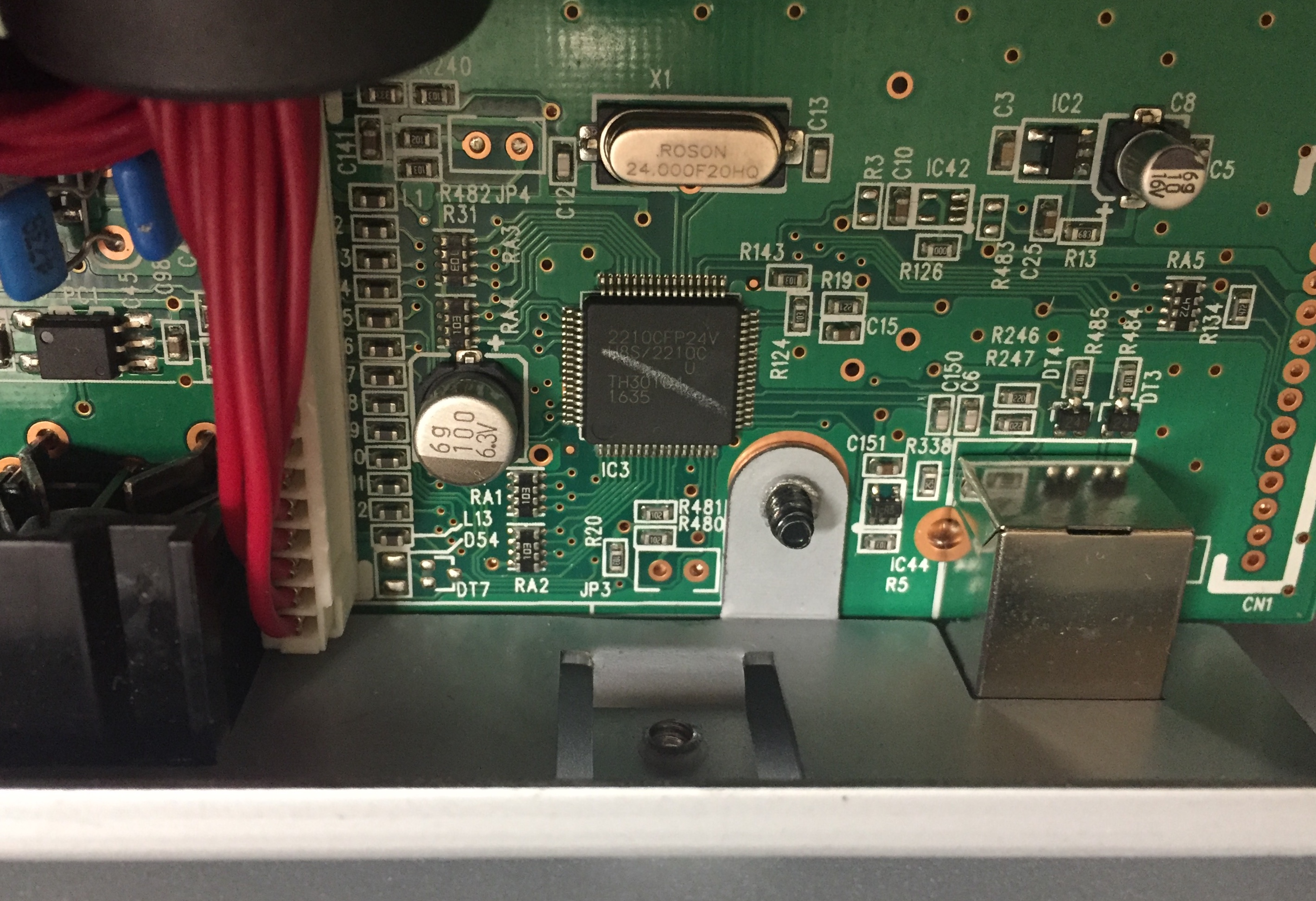

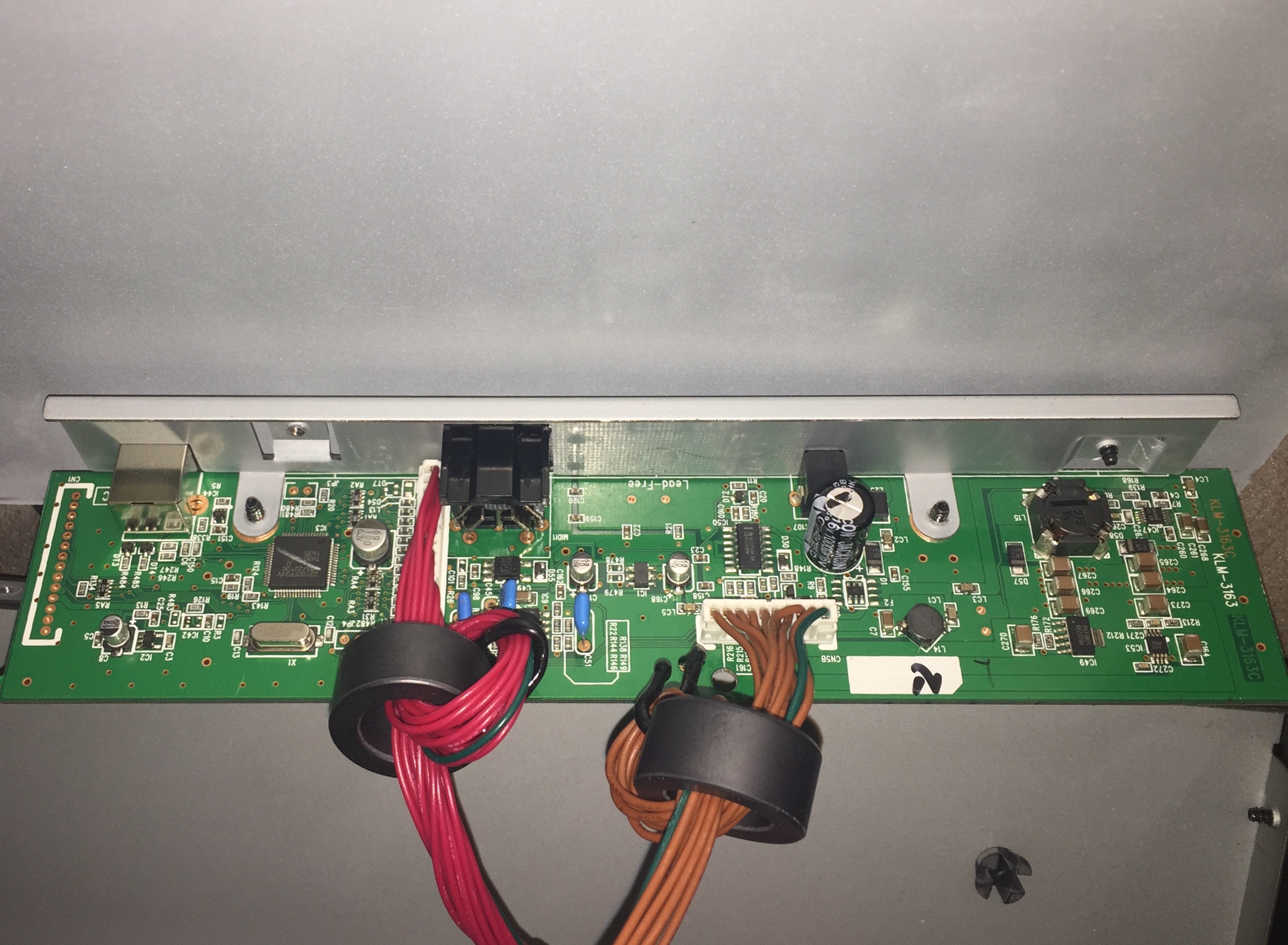

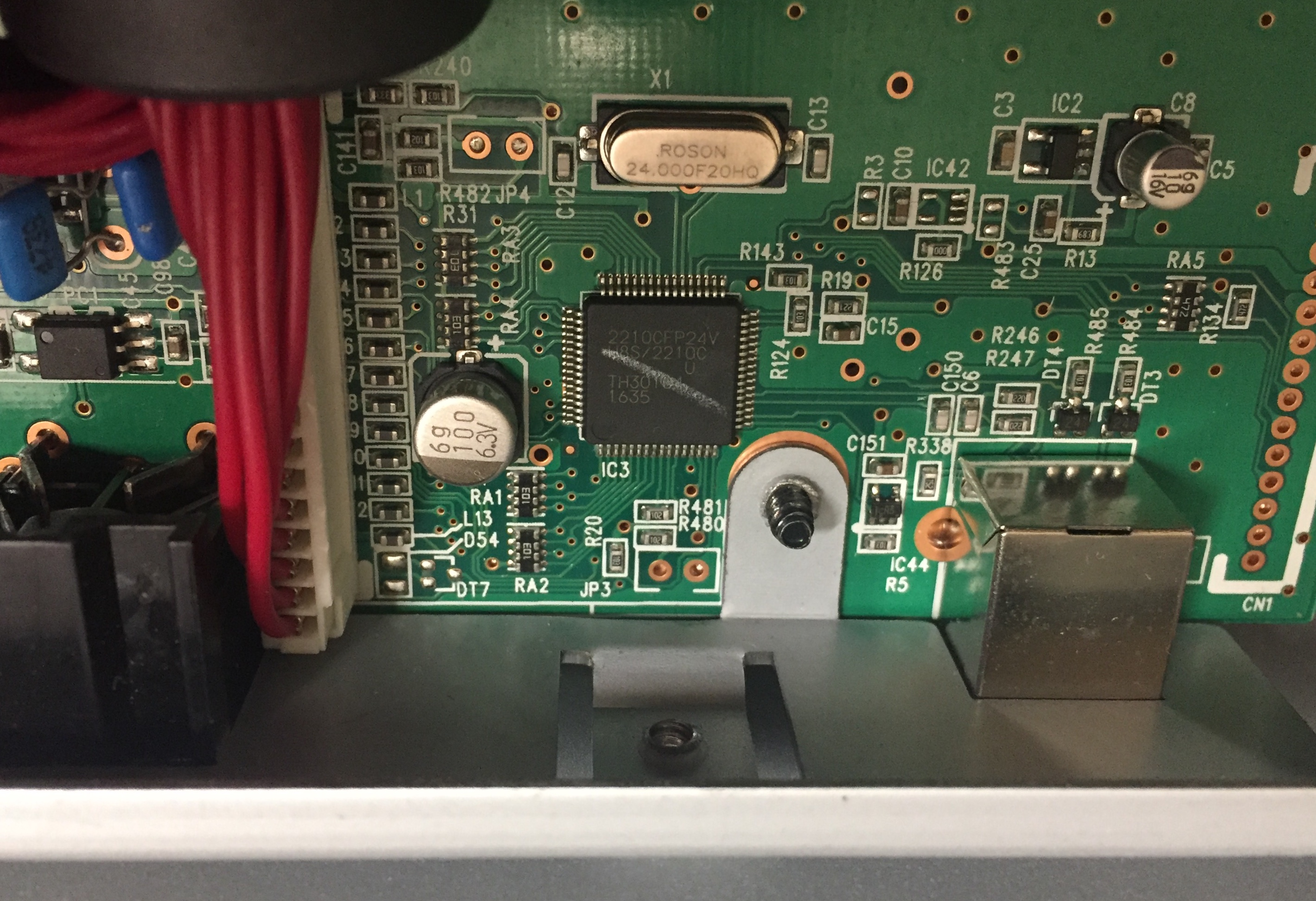

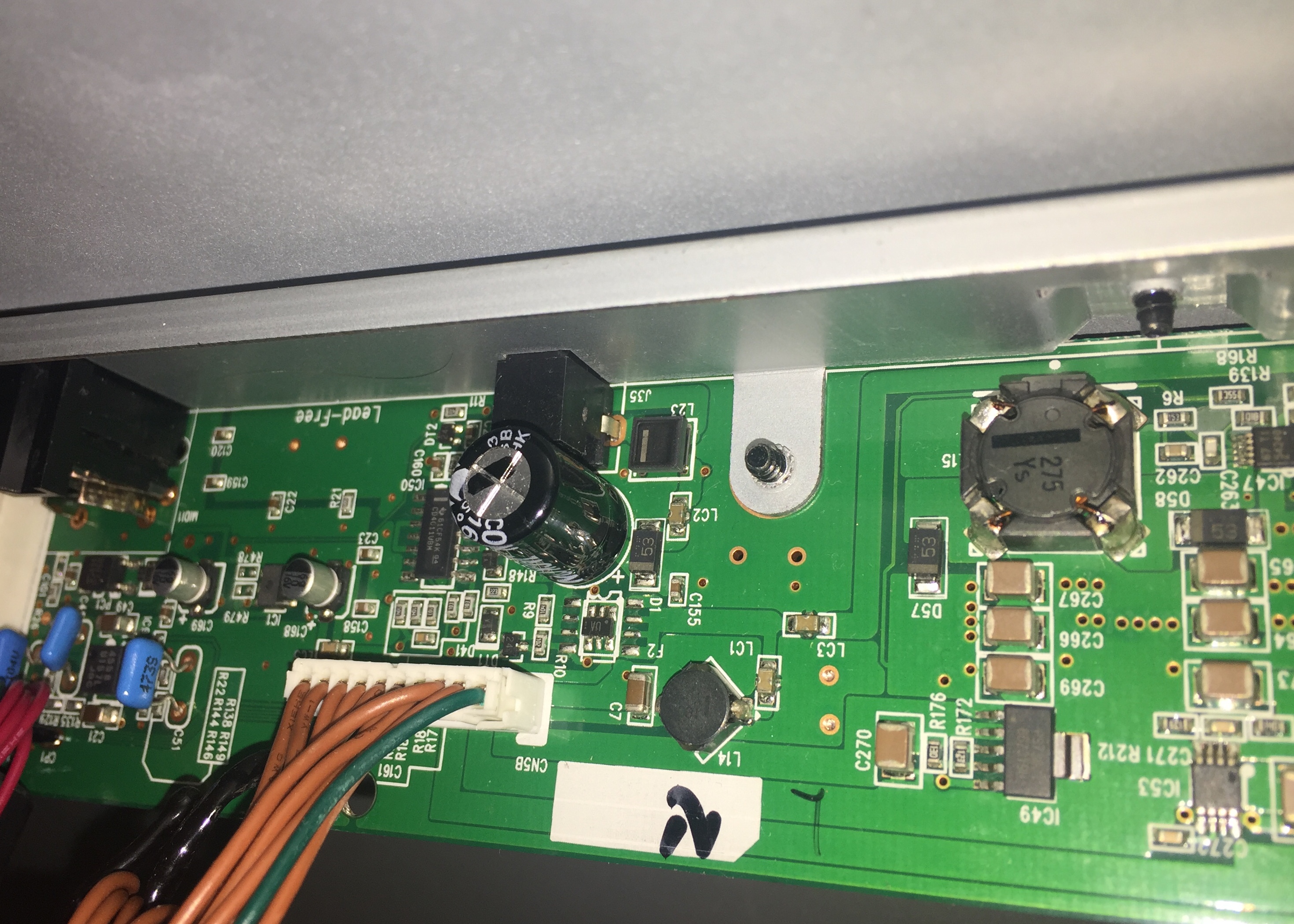

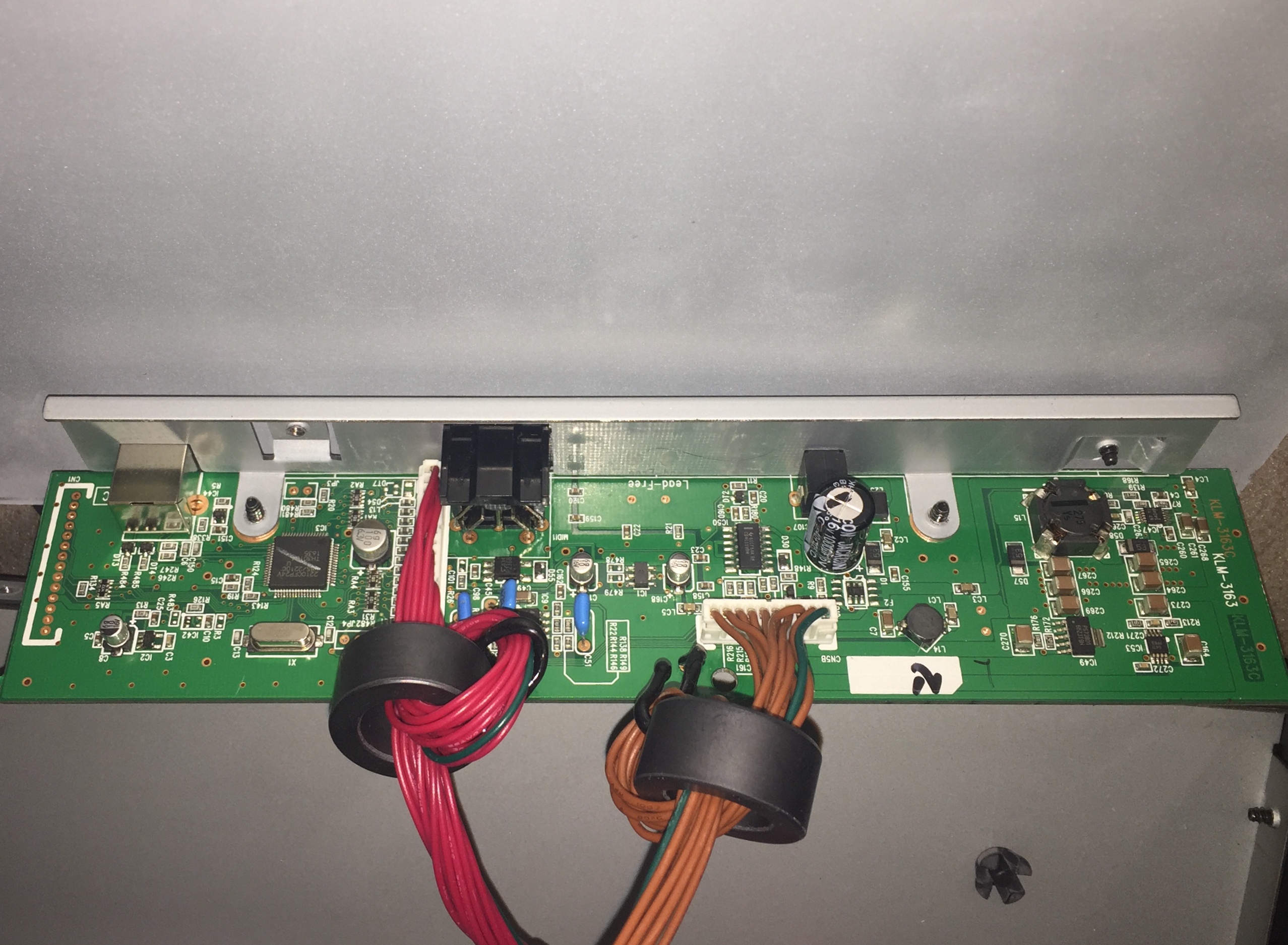

заодно сфоткал БП.
!!! И да - PW зашевелился, начал пропускать сигнал уже на 3 часа, а если и дальше его, извините "раздрпачивать" то звук пробивается, кряхтит но лезет...может действительно переменник сдыхает от скуки. ибо за всю жизнь коржа я PW практически не пользовался...!
если кто полезет тюнить миник - есть более простой способ залезть (не снимая морды)
задняя крышка отвинчивается - а далее тонкой отверткой лезем и крутим триггеры
(отверстия присутвуют и даже лишние метки для каких то иных )сегодня более тщательно стюнил вместе с виртуальным MS-20i, строй, фильтры вплоть до позиции ручек, что бы совпадало максимально, даже при одинаковом плавном движении, результатом довлен!
заодно сфоткал БП.
!!! И да - PW зашевелился, начал пропускать сигнал уже на 3 часа, а если и дальше его, извините "раздрпачивать" то звук пробивается, кряхтит но лезет...может действительно переменник сдыхает от скуки. ибо за всю жизнь коржа я PW практически не пользовался...!
всем дня.
подзалдолбал вгонять в грусть мой товарищ мс 20 мелкий

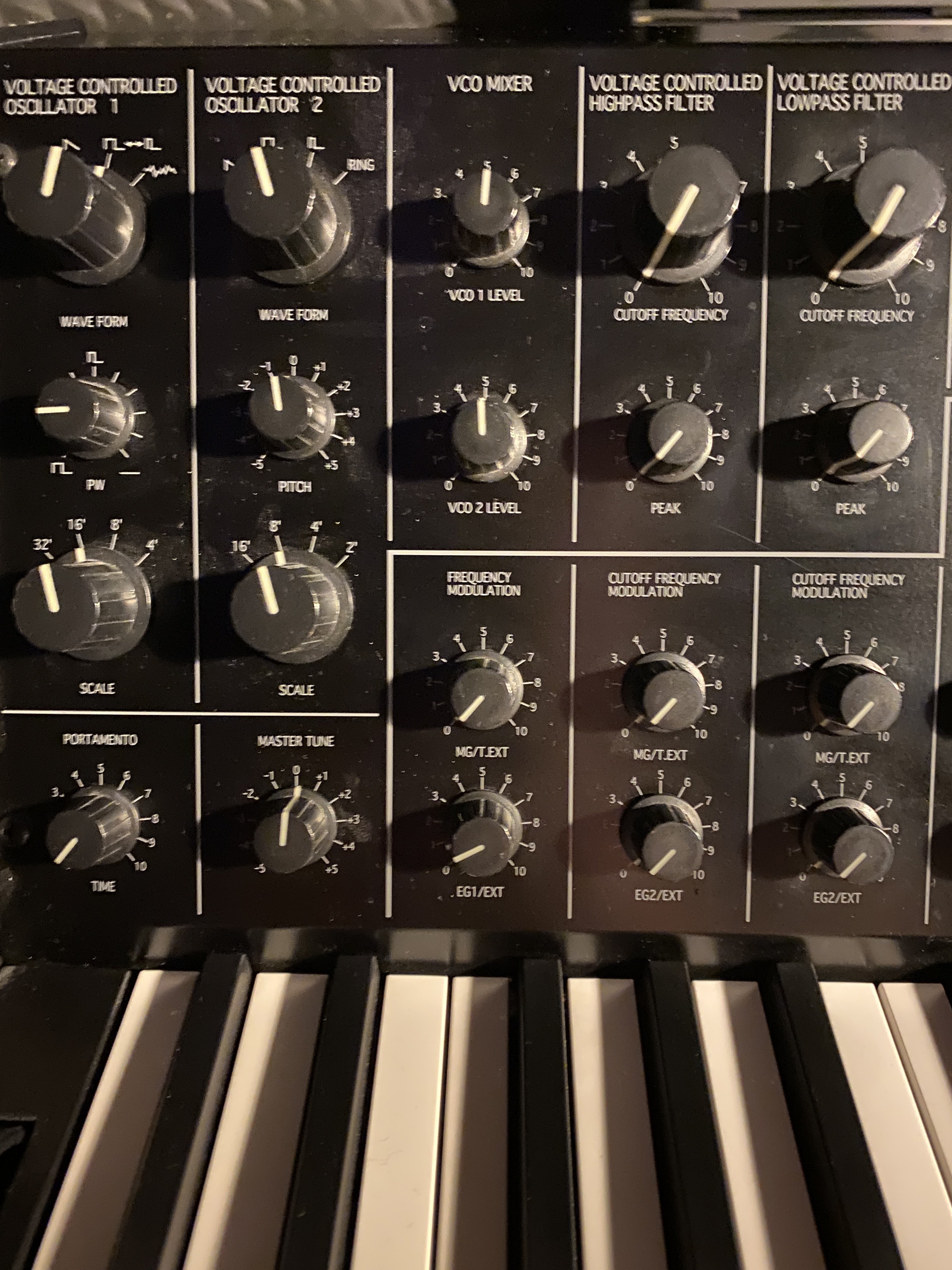

PW перестал звучать после 12 часов, частота огибающей в темпе плавает и если к 0 то вообще потом замирает, а сегодня заюзал вход - тот вообще пердит и молчит или если жестко его поболтать - сквозь себя пускает 50% сигнала входящего...плюс он вообще какой-то весь "шатается" - хотя все относительно туго крутятся...
(кстати буржуи тоже ругаются на эти дела - про что указал вые)

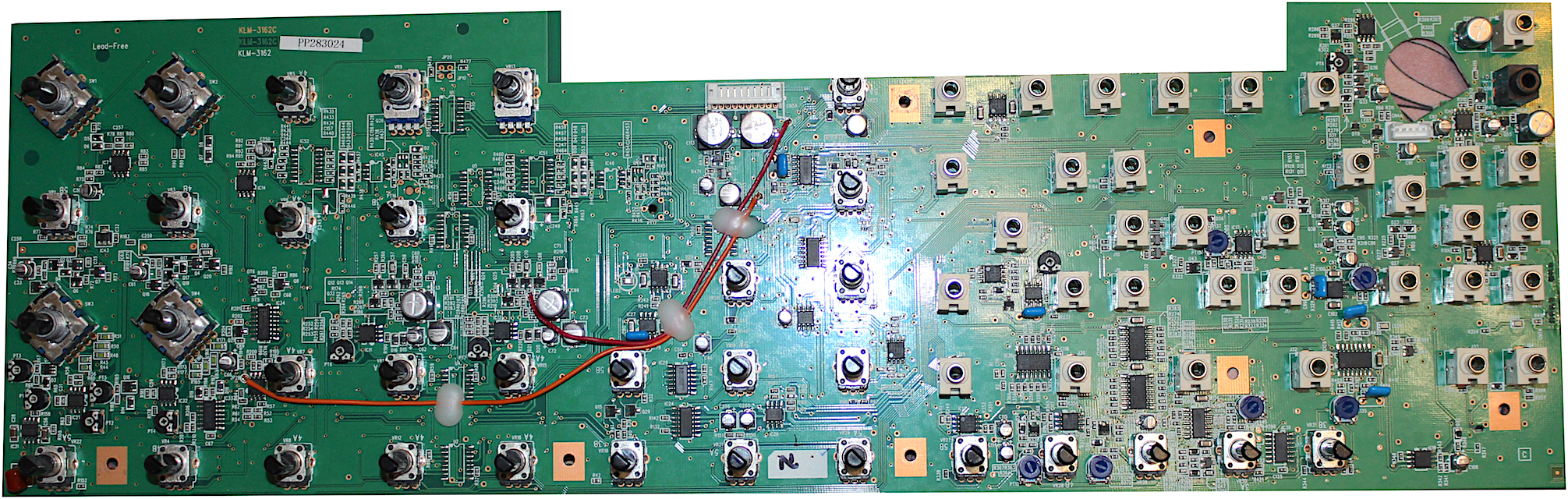

решил вскрыть и глянуть - что там за гавно и палки, а вдруг номиналы прописаны...
естественно - ничего...
ну думаю добивать так добивать - спрей контакт закончился, взял тупо муравьиный спирт и шприцом и иголкой покапал в эти резисторы, потом все простучал по площадкам - чуть подзагнуть их, покрутитил тудым судым - собрал....
и о чудо - вход стал нормально регулироваться, PW заработал аж с 3 с хвостом, темп огибающий начинать слушаться уже с 0 как и было ранее...
думаю мож опосля как нибудь высе же "промыть" контактом?
всем добра

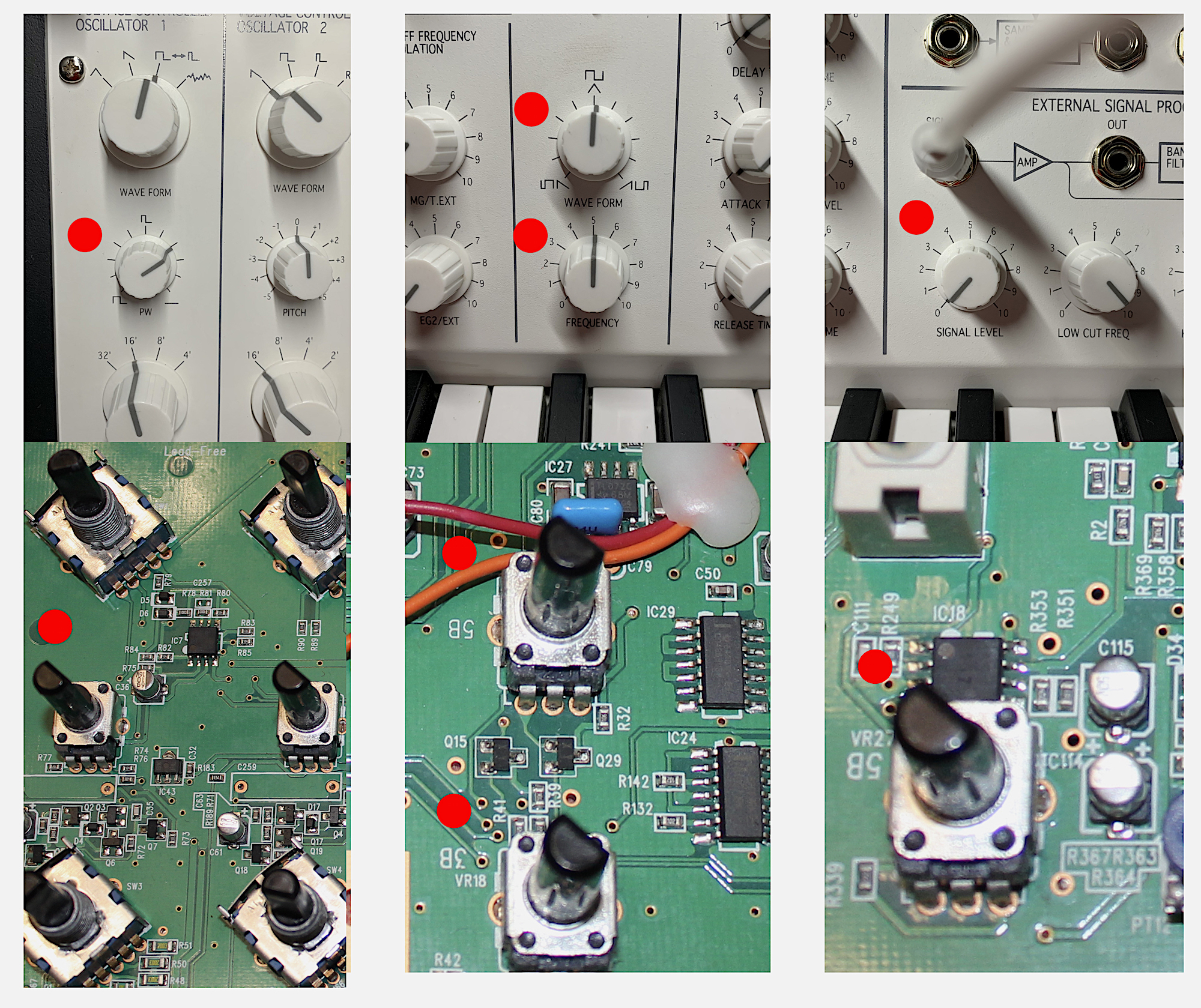

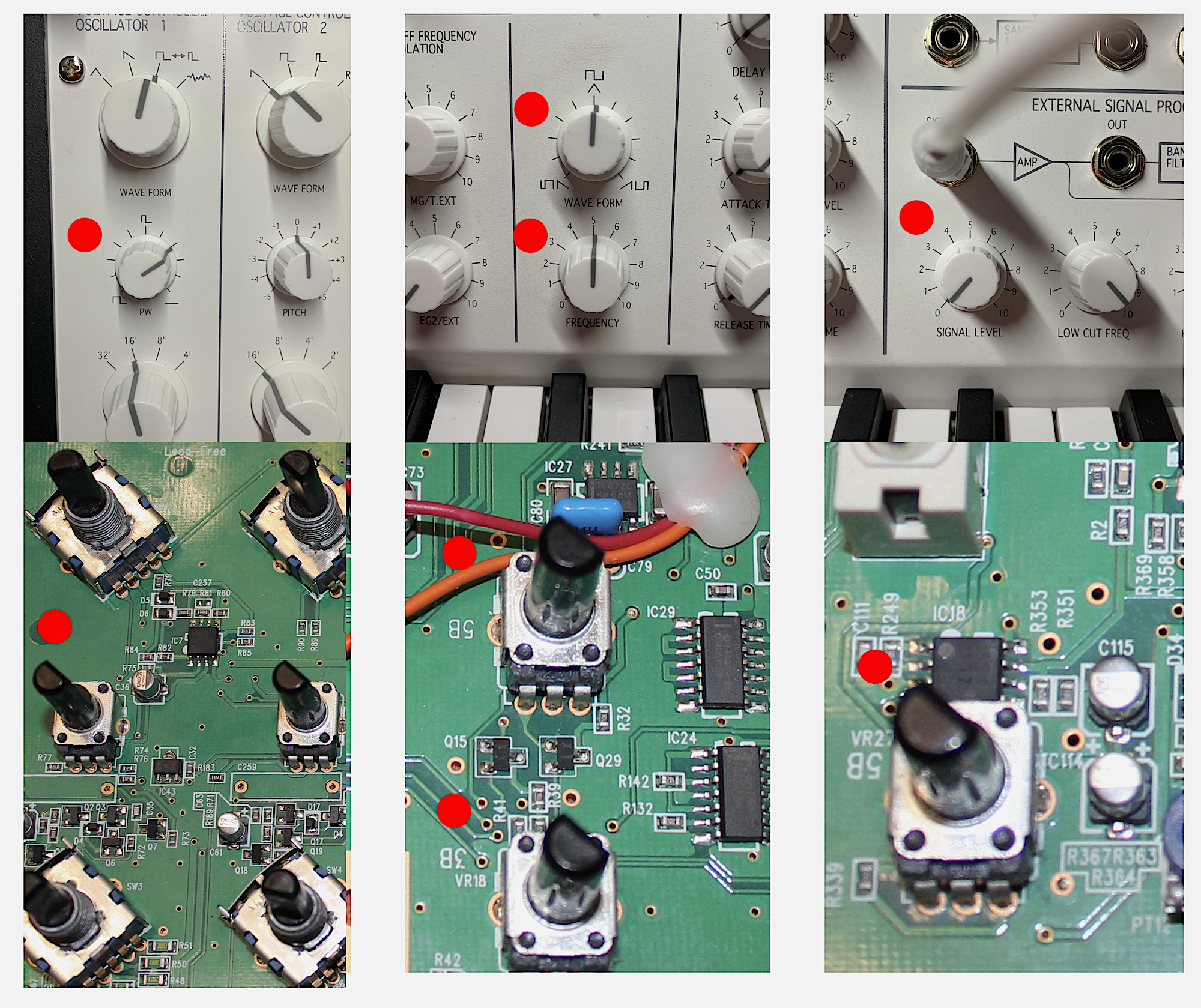

фото виновников
подзалдолбал вгонять в грусть мой товарищ мс 20 мелкий
PW перестал звучать после 12 часов, частота огибающей в темпе плавает и если к 0 то вообще потом замирает, а сегодня заюзал вход - тот вообще пердит и молчит или если жестко его поболтать - сквозь себя пускает 50% сигнала входящего...плюс он вообще какой-то весь "шатается" - хотя все относительно туго крутятся...
(кстати буржуи тоже ругаются на эти дела - про что указал вые)
решил вскрыть и глянуть - что там за гавно и палки, а вдруг номиналы прописаны...
естественно - ничего...
ну думаю добивать так добивать - спрей контакт закончился, взял тупо муравьиный спирт и шприцом и иголкой покапал в эти резисторы, потом все простучал по площадкам - чуть подзагнуть их, покрутитил тудым судым - собрал....
и о чудо - вход стал нормально регулироваться, PW заработал аж с 3 с хвостом, темп огибающий начинать слушаться уже с 0 как и было ранее...
думаю мож опосля как нибудь высе же "промыть" контактом?
всем добра
фото виновников
Привет, подскажите что можно сделать в следующем случае: проходит звук при закрытом фильтре и шум дикий. Раньше просто был шум, терпимый, год не трогал, сегодня пыль сдул а тут такая канитель.
UPD при ручках громкости осцилляторов в ноль тот же результат.
UPD при ручках громкости осцилляторов в ноль тот же результат.
Последнее редактирование:
ды возможно что и на моём, дохнут дерьмовые потенциомеиры. Маленькая надежда на коетаут-60 ибо мой потенциометр который не юзал года 3 тупоо стал через себя пропускать сигнал- плюнул спирту на неделю стал работать нормально, потом опять признаки начали проявляться… плюнул не разбирая еще из шприца через иголку он опять заработал - в планах купить контакт и «обновить» все эти гавно потенциометры… но! Не смыв сиазку
Ну если не поможеть - выкинуть с 10 этажа это
Ну вот, был куплен КОНТАКТ 60 и все переменники были просто улиты этим элексиром, под хорошей струёй, со всех сторон с перерывом на покрутить их в разные стороны… вообщем не пощядил никого. Раздроченный пермееник по корпусу крест накрест простучал, попридадалось, люфт заметно стал меньше… вообщем полсле промывки и просушки плаиы это сие изделие классического винтажного электронного инструмента ведет себя достойно… ждем что будет через недельку
ну вот как-бы и 10 дней прошло - потенциометры после ванны с KONTAKT 60/200 (оригинал) - ведут себя вполне достойно.
перетюнил строй вчерась.
сделал короткое видео - вдруг кому интересно.
PS фильтры так-же по мануль если что.
PS без осциллограф - через заднюю крышку.
всем дрбра!
сделал короткое видео - вдруг кому интересно.
PS фильтры так-же по мануль если что.
PS без осциллограф - через заднюю крышку.
всем дрбра!
