Забавная электроника.

[Anthony Scott]

@Цыхра, по тумблеру смотрите:
1,2 - вместе
3 - от входного гнезда (жёлт)
4 - к выходному гнезду (зел)
5 - ко входу платы (фиолет)
6 - к выходу платы (крас)

Так разберётесь?
Да, и земля там не нужна же (она для светодиода).

а так диоды лучше попробовать германиевые в первый каскад и кремниевые во второй
марка особой роли не играет ( конкретно на слух)

Это было бы интересное решение.



[Long]

-- @NRami, я исправил в сообщени марки ламп.

-- @Цыхра, ВСЕ диоды - будут звучать различно. Причём это касается не только марки,
но и конкретных экземпляров. В идеале - поставить галетник с кучей разных диодов, и
переключать их по ходу дела.
Ну, или как минимум - сделать это на макете, и подбирать по вкусу.
Ещё - забавные результаты получались на варикапах, но сие уже и от схемы зависит.



[baloo]

тоже подтянусь, давно лежат вытравленные платы и мелочевка на крысу и бигмафф..
у бигмаффа вариаций много и многие из них не так сильно отличаются, хочу пособирать разные.. была идея на макетнике опробовать и выбрать подходящий.. заказал бредборд, но ни разу с ним не работал еще..

забавные результаты получались на варикапах

то есть менять элементы на варикапы - причем разные и смотреть? без отсылки к маркам как то сложно сориентироваться какие подходящие варианты могут быть

а вообще, у китайцев разве еще нет собранных клонов мафов советских?



[digilab2]

Вместо 4001 ставьте любой из ряда 4001-4007.

-тогда лучше любой амперный шоттки поставить на нем падает меньше, если защита от переполюсовки
-да варикапы хорошо в искажаловках работали , марку только не помню bby какие то, но не менее 9в обратного надо



[Long]

-- Да, и желательно с большой ёмкостью.



[Anthony Scott]

тоже подтянусь, давно лежат вытравленные платы и мелочевка на крысу и бигмафф..
у бигмаффа вариаций много и многие из них не так сильно отличаются...

Если дело лишь в подборе транзисторов и диодов, то как мне видится, логичней собрать вытравленные платы, а вместо тр-ров/диодов впаять SIP-сокеты, и подбирать себе на здоровье.

-тогда лучше любой амперный шоттки поставить

+100!



[Цыхра]

@baloo, я тоже потом крысу хочу собрать, кстати ) у китайцев клонов не видел. Видел наш клон от analog fox. Стоит 85 баксов ) я за 85 баксов себе смогу 4 маффа собрать а на ибее они вообще безумных денг стоят. По 400 долларов
[DOUBLEPOST=1486575186][/DOUBLEPOST]Кстати, у нас кто-нибудь продает кнопки эти 9-контактные? Не могу найти



[digilab2]

Кстати, у нас кто-нибудь продает кнопки эти 9-контактные? Не могу найти

-зачем ? светодиод только лишний ток жрет от батарейки( правда можно сверхяркий поставить тот от 100мка светит нормально) , обычную нажимную гитарную шестиконтактную
-для таких схем нужно хорошие малошумные транзисторы искать с большим h21e и высокой линейностью типа 2sc2545, 2sc3329 и т.п но в любом случае на fet
малошумных оу типа ada4627, opa827 , opa1652 , будет лучше, до кучи еще компрессор на оптроне засунуть вообще сказка будет



[Цыхра]

@digilab2, у меня будет все запитано от БП)



[digilab2]

-бп нужен будет с очень большим подавлением пульсаций и малошумный иначе все г... в сигнал полезет , у любой батареи нет пульсаций и шум меньше микровольта
такой бп сделать весьма сложная задача



[Цыхра]

@digilab2, у меня бп yerasov несколько штук. Отлично работают. Я как-то покупал бп для sh-101 стабилизорованный какой-то робитон. На выходе гудело. Купил ерасова - тишина. С тех пор их беру) но в будущем наверное закажу у них же бп под много педалей. Там под 10 кажись



[zga]

@baloo, я тоже потом крысу хочу собрать, кстати ) у китайцев клонов не видел. Видел наш клон от analog fox. Стоит 85 баксов ) я за 85 баксов себе смогу 4 маффа собрать а на ибее они вообще безумных денг стоят. По 400 долларов

Обладаю китайской педалькой по мотивам рэт\турборэт, mooer black secret. мелкая, звук с х0хбоксом вполне аутентичный получается, брал за 3300. Доволен.



[Peratron]

@Цыхра, ваши вопросы уместней всего задавать здесь: http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?board=beginner
Оно по профилю тусы получится...



[Kotovitch]

Тут эта педалька https://world.taobao.com/search/sea...btest=_AB-LR517-LR854-LR895-PR517-PR854-PR895



[Kokarev Maxim]

мне просто нужен именно звук совтековского маффа

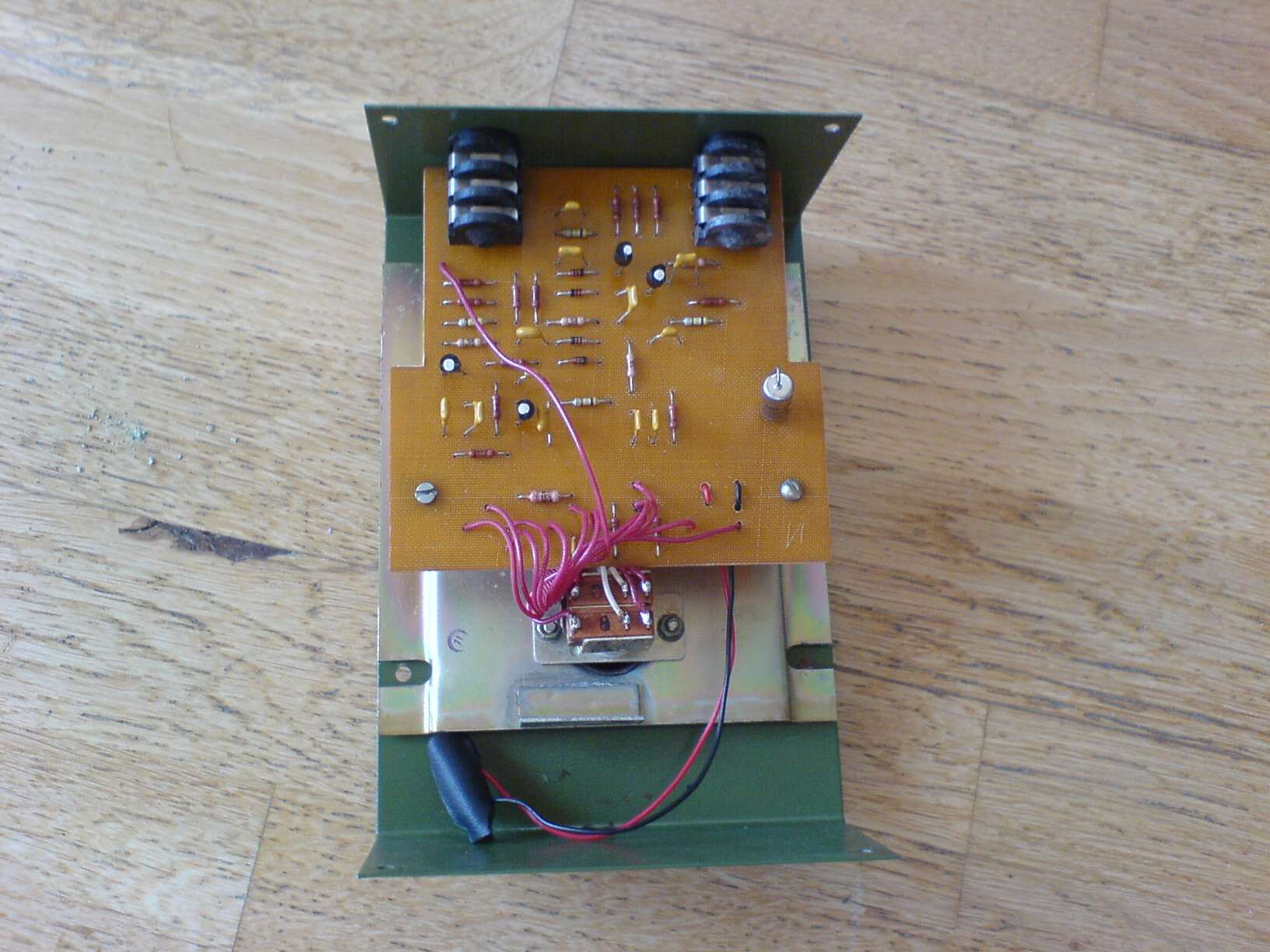

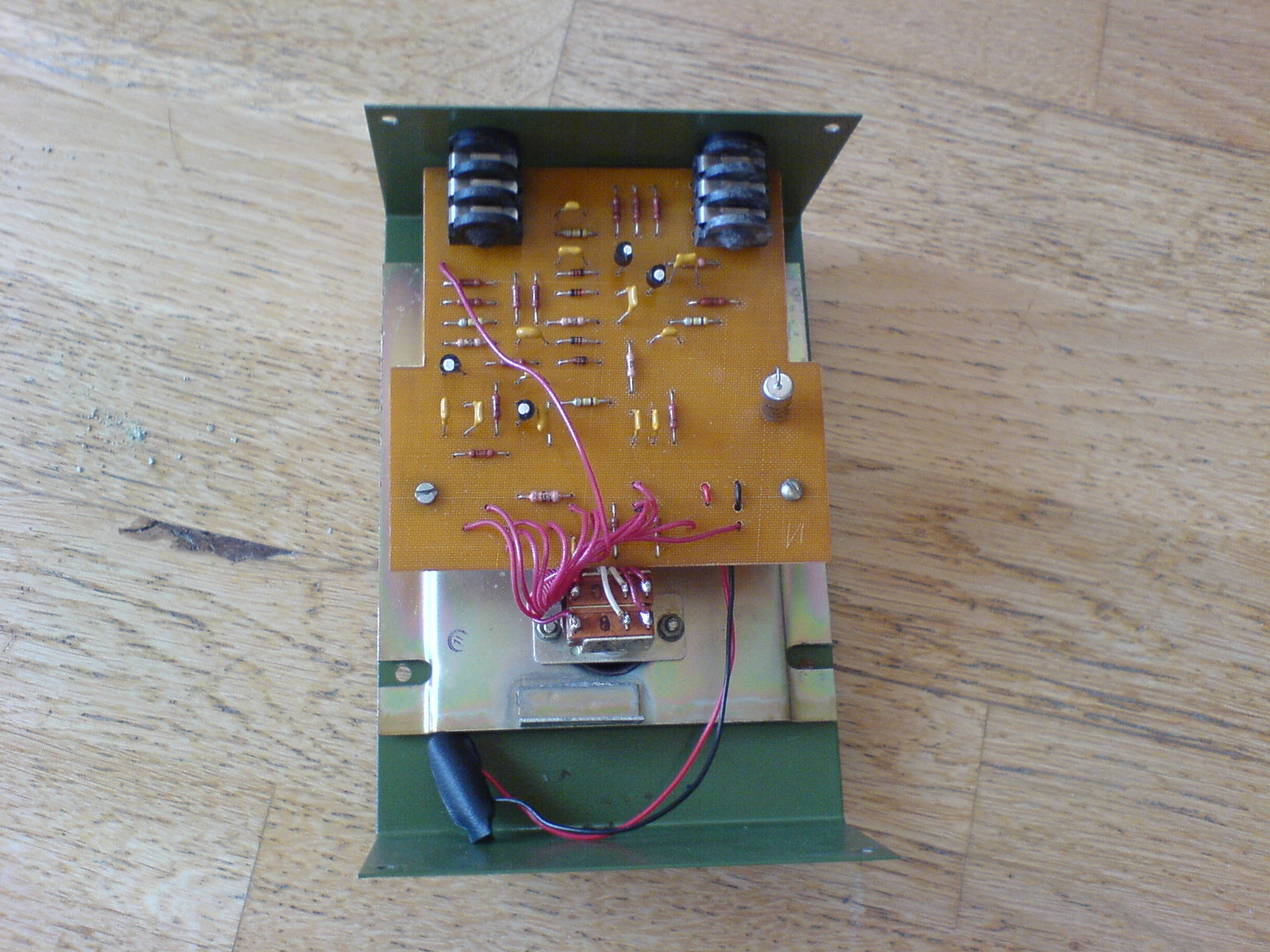

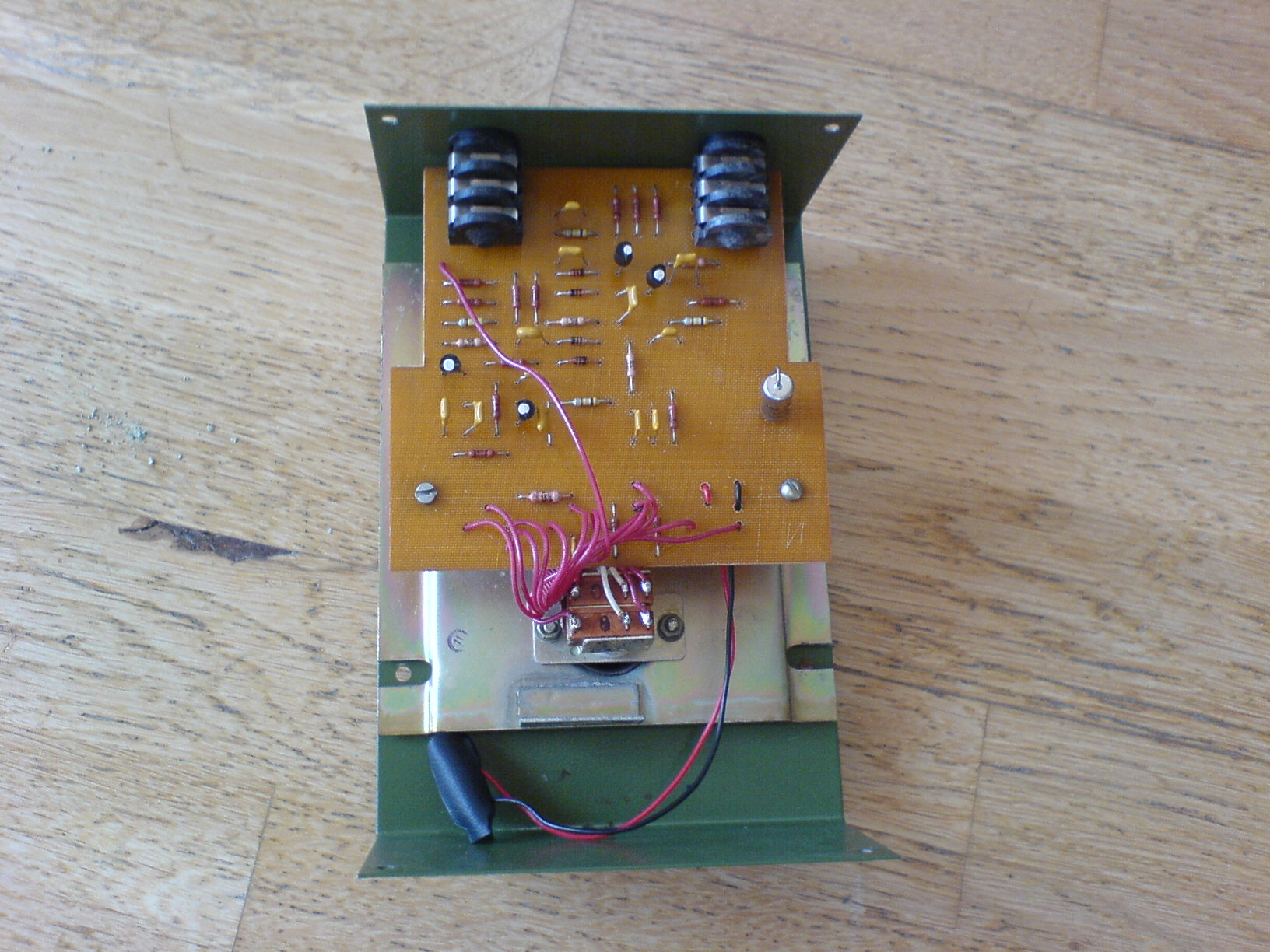

Значит кд521 стоит поставить, в оригинальном именно они:


А вообще, может отдельную тему для самоделок создать? У меня есть и мафф, и рат и ещё море всего самосборного. Могу поделиться опытом.



[Цыхра]

Да, наверное надо создать. Сейчас сделаю



[Цыхра]

http://rmmedia.ru/threads/126807/



[digilab2]

@digilab2, у меня бп yerasov несколько штук. Отлично работают.

-не спорю , тем более он сам педальки производит , но в общем случае батарея ( аккумулятор ) лучше, например в очень хороших крутых и дорогих цап питание
самого цап и выходных буферов делают тоже через буферные аккумуляторы - звук лучше



[Long]

Что бы ЭТО значило (из рассылки)?
Микросхема 544УД16У3 "5" З/У(Лазерная маркировка, оригинал паспорта/этикетки)
Год: : 2015-2016
Цена опт: 5416 р.

А вот оно само:
http://www.vostok.nsk.su/files/pdf/544UD16U3.pdf

Ы?????!.....



[кактус]

5 рублей 416 копеек.



[Long]

-- Если бы! Именно столько - 5416 р.



[кактус]

Тогда надо брать!!!



[digilab2]

-это военка , в таких корпусах и аналог op284 ( позолоченная металлокерамика) подороже даже будет, в любом случае ор27 лучше , еще лучше
современный вариант ор27 - ad8676( если не надо r-r по входу конечно)



[Long]

Свежие похождения рунета. Увы, не смешно:

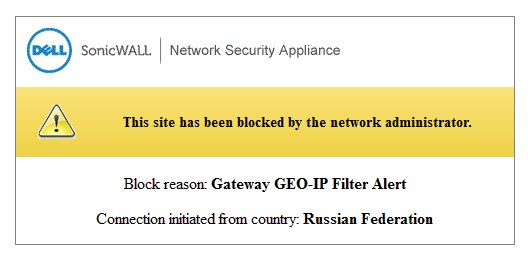

Заблокированный адрес: http://www.potentiometers.com/
Как понимать - не представляю.



[Peratron]

Как понимать - не представляю.

У меня оперой открылось...



[кактус]

...не смог сдержаться не запостить с соседнего форума...)) хотел в анекдоты да мало кто поймет там , поэтому сюда нарисовал.

Ради интереса сделал 2-х стороннюю плату с земляным полигоном. На слух разницы не заметил, может какие-то измерительные приборы и покажут разницу, но у меня их нету.
Замеры делал по своему(Димьян скажет по колхозному) :

1. Притулил ухо к динамику -тишина.

2. Вдул в дин на всю катушку -шапку сносит.

Вот и все замеры.



[digilab2]

Как понимать - не представляю.

-потенциометрическая порнуха наверное

Ради интереса сделал 2-х стороннюю плату с земляным полигоном.

-если у.м то скорее всего лес к.г стал меньше , да картой любой посмотри спектраплюсом ( через делитель),хоть
встроенкой



[кактус]

@digilab2, не дядя Юра срочно в отпуск. даже на шутливые замеры у вас серьезный и правильный ответ!!!))) ребята строят уси а приборов нет весело так тестируют...! а?



[digilab2]

-так спектраплюс он в свободном доступе вроде есть , достаточно точная прога с массой возможностей и
хорошим 24битным генератором , а карта особой роли в измерениях у.м не играет, лишь бы не совсем тухляк был
-сейчас на майские отдохнем и снова в бой



[кактус]

Юра это забавная электроника! я почти анекдот написал из жизни другого форума!
Точно вам отпуска на майские праздники не хватит чтобы даже шутки уже не принимать!)))

ладно так и быть , подскажу ребятам чтобы спектраплюс установили..скажу что дигилаб велел..
