-на тао бао вполне приличные аля дженсен 1:1 были в продаже в прошлом годе и не очень дорого, копеечные
китайские с али это всетаки картон по звуку

24 Мар 2018
70
7
8
40
Если без транса, как понизить амплитуду до микрофонного уровня? тупа делителем на выходе? Какие еще варианты?


защитный клиппер на стабилитронах на входе теоретически может снизить входное сопротивление на каких-то частотах? он нужен вообще?

Имеет ли смысл на входе ставить резистор чтобы еще увеличить входное сопротивление? Вот например если включаться в дибокс и параллельно через trhu в гитарный усилитель у которого обычно резистор десятки килоом на высокоомном входе лампы. Хотелось бы исключить малейшую нагрузку на датчики от дибокса.


Long

Well-Known Member
27 Фев 2008
15.564
13.015
113
Moscow
WWW.LONG.RU
-- Егор Николаевич, не серчайте - но с вашим уровнем знаний лучше ничего самому не делать,
и просто купить готовое. Оно по итогу дешевле обойдётся.
Ничего личного. Без обид!

24 Мар 2018
70
7
8
40
-- Егор Николаевич, не серчайте - но с вашим уровнем знаний лучше ничего самому не делать,
и просто купить готовое. Оно по итогу дешевле обойдётся.
Ничего личного. Без обид!
Да я уже сделал сам и буду делать еще. Спасибо за ваше мнение, но я не это спрашивал.


digilab2

Well-Known Member
19 Июн 2012
11.734
6.004
113
66
Москва
www.skbprost.ru
Если без транса, как понизить амплитуду до микрофонного уровня
зачем ?
защитный клиппер на стабилитронах на входе теоретически может снизить входное сопротивление на каких-то частотах? он нужен вообще?
-не нужен кроме лишнего срача и увеличения входной емкости больше ничего не даст
Имеет ли смысл на входе ставить резистор чтобы еще увеличить входное сопротивление
-это для чего ? чтобы шум увеличить? на входе истокового повторителя или jfet оу ставится противопомеховая цепь как правило
это rc фильтр 1к и 20-40pf еще иногда fb

24 Мар 2018
70
7
8
40
чтобы в мик пред втыкать и питать от фантома

-не нужен кроме лишнего срача и увеличения входной емкости больше ничего не даст
Спасибо, успокоили! На входной импеданс влияет? через них ведь есть какая-то утечка способная повлиять на гитарный сигнал?


-это для чего ? чтобы шум увеличить? на входе истокового повторителя или jfet оу ставится противопомеховая цепь как правило
это rc фильтр 1к и 20-40pf еще иногда fb
я пробовал высокоомный jfet вход с этими защитными стабилитронами и заметил, что когда подключаю его параллельно входу гитарного уся верха и некоторая детальность чуть-чуть подъедаются ну и я подумал, что резистор перед стабами поможет.


Long

Well-Known Member
27 Фев 2008
15.564
13.015
113
Moscow
WWW.LONG.RU
я не это спрашивал.
-- А другого сказать невоможно. Начинать вам надо с радиокружка. Ну или хотя бы с примитивнейшего учебного заведения.
Уровень ваших вопросов об этом свидетельствует. Увы. :(

Нужны доказательства? Так вот же, предыдущий ваш собственный пост:
> пробовал высокоомный вход с защитными стабилитронами и заметил, что когда подключаю его параллельно входу гитарного
> уся верха и некоторая детальность чуть-чуть подъедаются ну и я подумал, что резистор перед стабами поможет.

Последнее редактирование:
24 Мар 2018
70
7
8
40
Начинать вам надо с радиокружка. Ну или хотя бы с примитивнейшего учебного заведения.
Давайте притворимся что я уже там? Я смотрю на вольт-амперную х-ку стабилитрона и не знаю как соотнести её с выходным импедансом источника (допустим 8-10 кОм) и в итоге ачх. Я же вижу что задолго до пробоя или рабочего напряжения стаб. приоткрывается и начинаю что-то подозревать

Последнее редактирование:

Long

Well-Known Member
27 Фев 2008
15.564
13.015
113
Moscow
WWW.LONG.RU
>Давайте притворимся что я уже там?

-- Тогда лучше подождать хоть полгодика учёбы.
Или хотя бы купите себе ХиХ и\или ТиШ.

  • Like
Реакции: VR.j
24 Мар 2018
70
7
8
40
> уся верха и некоторая детальность чуть-чуть подъедаются ну и я подумал, что резистор перед стабами поможет.
Что не так? В данном случае мне важен сигнал который окажется на сетке лампы гитарного усилителя. И если я ставлю на вход дибокса резистор последовательно, входное сопротивление дибокса (подключенного параллельно входу гитарного усилителя) увеличивается, датчики работают в чуть более высокий импеданс - меньше влияние на ачх. И ёмкость стабилитронов оказывается за резистором в 10кОм например, а если сигнал с дибокса будет чуть шипеть не страшно


Long

Well-Known Member
27 Фев 2008
15.564
13.015
113
Moscow
WWW.LONG.RU
если я ставлю на вход дибокса резистор последовательно, входное сопротивление дибокса
(подключенного параллельно входу гитарного усилителя) увеличивается,
-- Всё, бесполезно........ :(
Отписываюсь от топика.

P.S, купите себе ХиХ и\или ТиШ.


digilab2

Well-Known Member
19 Июн 2012
11.734
6.004
113
66
Москва
www.skbprost.ru
чтобы в мик пред втыкать и питать от фантома
-черезпопное решение , к тому же резко увеличивает кучу лишних ненужных разделительных конденсаторов
значительно проще поставить отдельный блок питания ас-ас скажем 12-15в АС , а внутри сделать нормальное
двухполярное стабилизированное питание, да и с истоковыми повторителями не самое лучшее решение с точки зрения
максимальной амплитуды и thd , проще поставить любой jfet ОУ ,на сдвоенном получите сразу вход с регулировкой gain
(если нужен) и симметричный безтрансформаторный выход, это конечно не гальваноразвязка но по любому лучше чем
несимметрия

24 Мар 2018
70
7
8
40
поставить отдельный блок питания
неудобно

не самое лучшее решение с точки зрения
максимальной амплитуды и thd , проще поставить любой jfet ОУ
Да, я к этому и пришел. Мой первый Общий исток -> биполярный ОК -> трансф. выход слишком "красил".
Собрал на макетке tl072 с делителем на выходе, померял ачх, тхд, шум (но это из 50ом источника звуковой карты), вроде меня всё устроило. Но вот с входным импедансом для гитароного сигнала и (ненужными) этими стабилитронами я как-то растерялся.

Последнее редактирование:
24 Мар 2018
70
7
8
40

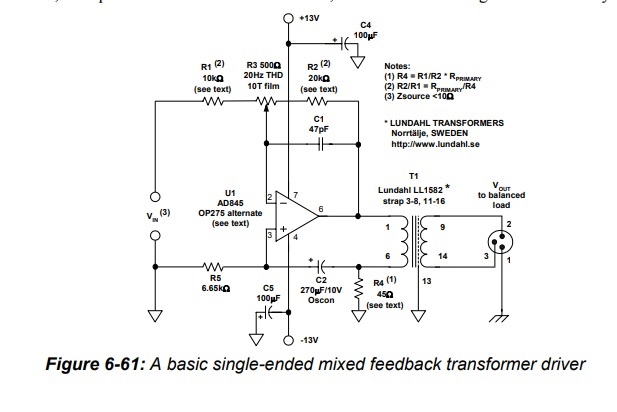

но развязка это интересно. Может быть поставить на выход TL072 какой-нибудь большой транс 10:1, у меня где-то был промышленный на сплаве 79Н, его обмотка 3k DCR должно быть будет посильной задачей для TL072. Или может включить ООС с трансформатором, mixed feedback или как она там называется - должно быть совсем чисто


digilab2

Well-Known Member
19 Июн 2012
11.734
6.004
113
66
Москва
www.skbprost.ru
Собрал на макетке tl072 с делителем на выходе
-оптимальный вариант там ора1652, 1656 , 2156 , самый шикарняк ора828 ,но все это сейчас нереально, так что и tl072
сойдут но только родные от TI , а вот фантомное питание это кака сразу с какой стороны не посмотреть , ну вот не встречал
нормальных дибоксов с фантомным питанием выше уже писал почему

24 Мар 2018
70
7
8
40
а вот фантомное питание это кака сразу с какой стороны не посмотреть , ну вот не встречал
нормальных дибоксов с фантомным питанием выше уже писал почему
В чем их ненормальность? ну кроме кучи разделительных кондеров, что там еще, слабое питание низкий динамический диапазон. Неужели не нельзя обойтись фантомным 48В 5мА с какой-нибудь маложрущим оу с полевым входом чтобы мог достойно работать на нагрузку в пару килоом

24 Мар 2018
70
7
8
40
Последнее редактирование:

digilab2

Well-Known Member
19 Июн 2012
11.734
6.004
113
66
Москва
www.skbprost.ru
с какой-нибудь маложрущим оу с полевым входом
-маложрущих их нормальных для звука нет , усредненно там 7ма ток покоя на один оу т.е сдвоенный это 14ма, то бишь
на стандартных резисторах фантома 6810 ом , у вас упадет 0.014*(6810/2) =47.67 , ну да можно поставить современные дорогие
там ток покоя раза в два поменьше все одно питания будет мало , т.к к 3405 еще резисторы добавятся плюс ток стабилизатора
-все эти схемули известны но как начнете их присобачивать в одополярное питание все резко усложнится

24 Мар 2018
70
7
8
40
-все эти схемули известны но как начнете их присобачивать в одополярное питание все резко усложнится
В последней получается всего-то надо в двух 2 участках поднять постоянное напряжение на половину питающего. И еще фильтрующий-запасающий для питания. Итого 3 кондера. Меня беспокоит что они инвертирующие, значит входной импеданс будет слишком низкий.

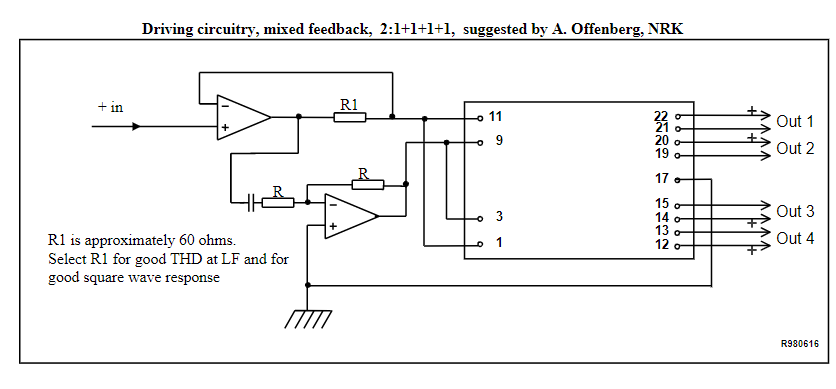

Вот эта выглядит проще
217974

Последнее редактирование:
24 Мар 2018
70
7
8
40

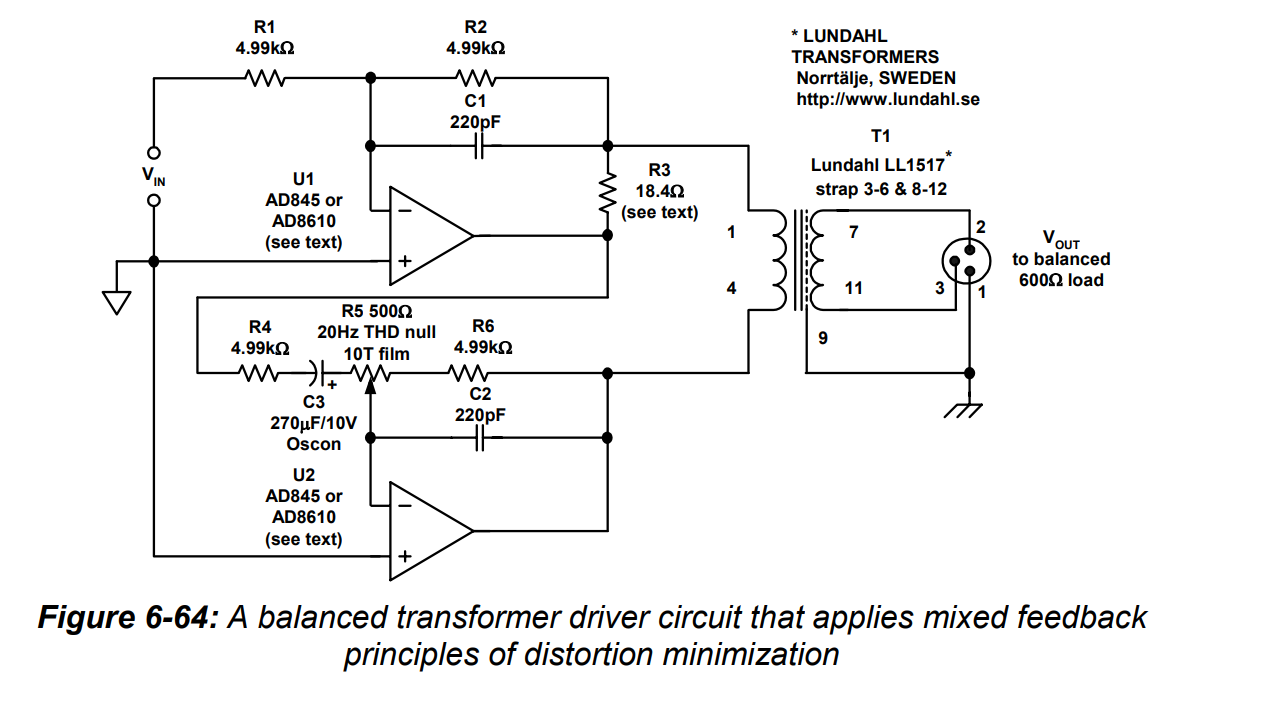

все же наверное надо смотреть в сторону именно ООС с третичной обмотки. использовать ПОС для смешаной обратной связи чтобы фокус получился как-то геморойно. Пойду читать. @digilab2, спасибо за общение


digilab2

Well-Known Member
19 Июн 2012
11.734
6.004
113
66
Москва
www.skbprost.ru
-схемы с последовательными инверторами это тоже черезпопное решение, значительно лучше обычный перекрестный дифусилитель
на двух оу , кстати там и однополяр проще задается, но просто я не вижу оу с jfet входом реально низкопотребляющих если только
ора140 (1641) 1.8ма , а на выход opa1692 ( 0.8ма) но где их сейчас взять неясно, в любом варианте отдельное внешнее питание
предпочтительней


коб

Well-Known Member
10 Ноя 2019
1.181
638
113
64
Москва
-да чего там малевать то , два обычных дифусилителя на оу с четырьмя резисторами , включенные по входу перекрестно
Да , но нужен высокий импеданс по входу , а значит ещё один ОУ ....

24 Мар 2018
70
7
8
40
-да чего там малевать то , два обычных дифусилителя на оу с четырьмя резисторами , включенные по входу перекрестно
дифф. драйвер как-то может снизить искажения в НЧ трансформатора (на фоне которых искажения оу будут не заметны?). Если это транс показывает с 50ом выхода карты 0,1-0,3% КНИ на низах, вряд ли это изменится с дифф. драйвером на фантомном питании.

Последнее редактирование:

Long

Well-Known Member
27 Фев 2008
15.564
13.015
113
Moscow
WWW.LONG.RU
дифф. драйвер как-то может снизить искажения в НЧ трансформатора (на фоне которых искажения оу будут не заметны?)
-- Искажения трансформаторов - на порядки больше чем искажения ОУ.
Сорри, что встрял - не выдержал... :(

  • Like
Реакции: коб

digilab2

Well-Known Member
19 Июн 2012
11.734
6.004
113
66
Москва
www.skbprost.ru
Да , но нужен высокий импеданс по входу , а значит ещё один ОУ ....
-ну естественно , входную часть никто не отменял, спич был по поводу схемы из поста 80 где диф сигнал инвертором делается,
что несколько некомильфовски , хотя для включения на транс в общем без разницы , все одно там к.г будет трансом определятся
-а вообще была тема по дибоксам там сто раз все нарисовали , единственно она давно была , схемы вряд ли уже открываются
