А какие кстати мнения по поводу практического применения мостовых схем, т.е. два усилителя в противофазе и нагрузка между выходами. Встречается мнение что по гармоникам они лучше звучат...
крауны референсные ( да может и все) по мосту сделаны , мост только хитрый заземленный, кто-то очень хвалил его
звук когда мы начали усилители делать , даже схема была , но остановились на кводе, я кстати с него все защиты и включения снял для квода
достаточно толково там все было сделано и по простому , сейчас конечно на микроконтроллере все бы сделал, но тогда были другие времена
-кстати много усилителей тогда собрали разных на пробу , зуевский с комбинированной обратной связью, александера с биполярами на выходе и с мосфетами эксикон, суховский
модифицированный, брагина два варианта , брайстон 3вst , самый лучший по звуку был однозначно александер но не под всю акустику подходил ( из-за тос наверное) , как
ни странно очень хороший звук был у первого простейшего брагина ( где вк в режиме в) но с защитами там надо было ковырятся ( у него ничего кроме предохранителей не было)
поэтому остановились на кводе ( такой самый универсальный простой вариант)
звук когда мы начали усилители делать , даже схема была , но остановились на кводе, я кстати с него все защиты и включения снял для квода
достаточно толково там все было сделано и по простому , сейчас конечно на микроконтроллере все бы сделал, но тогда были другие времена
-кстати много усилителей тогда собрали разных на пробу , зуевский с комбинированной обратной связью, александера с биполярами на выходе и с мосфетами эксикон, суховский
модифицированный, брагина два варианта , брайстон 3вst , самый лучший по звуку был однозначно александер но не под всю акустику подходил ( из-за тос наверное) , как
ни странно очень хороший звук был у первого простейшего брагина ( где вк в режиме в) но с защитами там надо было ковырятся ( у него ничего кроме предохранителей не было)
поэтому остановились на кводе ( такой самый универсальный простой вариант)
Последнее редактирование:
У Quod-a вроде защиты нет...как ее туда добавить чтоб звук не испортить? Ведь известно что часто именно защита срабатывает на пиках и портит звук...
наткнулся на белорусской барахолке на такого товарища-
делает комплекты для DIY усилителей
http://deal.by/cs/119708/p2261257-usilitel-drajverom-lt1210.html
Project-14 «Dynamite One». Hi-Fi усилитель с драйвером LT1210
имеет смысл?
делает комплекты для DIY усилителей
http://deal.by/cs/119708/p2261257-usilitel-drajverom-lt1210.html
Project-14 «Dynamite One». Hi-Fi усилитель с драйвером LT1210
имеет смысл?
-ну здрасьте , посмотрите внимательно схему , и от к.з есть и от постоянки на выходе это в родном 405 , плюс предохранители в цепях питания, релюшки нет на выходе да но думаю
разработчики сочли это лишним , в моих spa200 все было плюс защита от перегрева, от пропаданий питания и пропадания сети, и мягкий запуск +сетевой фильтр+индикация сигнала и оверлоад, но это все из крауна было взято
[DOUBLEPOST=1473464777][/DOUBLEPOST]
-по моему наличием регулятора громкости, и другими входными разьемами
[DOUBLEPOST=1473465014][/DOUBLEPOST]
-зачем так круто , по схеме там надо защиту типа как в кводе, т.к первый брагин по сути это симметричный
недоделанный квод( поэтому и звучит хорошо)
Последнее редактирование:
-ну да варианты на тему lme49810-30 только на lt кстати вполне хороший усь , но на лме-шках лучше
Так повсюду всякие переделанные варианты, какой из них оригинальный? Может подскажете хороший и на современных элементах?
-посмотрите в китае на алиэкспресс там китов море за копейки , кто разбирается в схемотехнике может найти себе
фактический хай-энд, вместе с корпусом, радиаторами и трансами все про все 10-15т.р
фактический хай-энд, вместе с корпусом, радиаторами и трансами все про все 10-15т.р
-я уже дома , посмотрю , если у меня есть , вышлю родной и тот который с моей точки зрения лучший( родной не лучший вариант)
, если хотите то что мы делали то в понедельник , у меня точно дома нет, но все равно завтра спать ложусь уже
Китов действительно много и цены есть хорошие, правда в основном D-класса... но схемы они не дают. Я купил один для пробы, но сама плата под темной маской и элементы очень плотно, плюс радиатор, схему срисовать нереально, только если с полной распайкой и уничтожением...
mitinglas
дМитрий Зайцев
Вот-вот, те кто разбирается бы посоветовали, что выбрать
Я понимаю, что разбираться в сотнях предложений замучаешься, но как говорится "а вдруг?" Так что если встретится что-нибудь интересное (достойное) маякните, пожалуйста!
Вот например привлекательный пример https://ru.aliexpress.com/item/2PCS...14.10010208.1000016.1.7xEeiU&isOrigTitle=true
Кто-нибудь покупал?
Кто-нибудь покупал?
@mitinglas, вот то что Вам надо, по ссылке @sunet, это Квод 405 и есть, только там "Товар не может быть доставлен в Russian Federation"
вот полное описание- схема на Датагоре, http://datagor.ru/amplifiers/solid-state/1786-v-poiskah-poyuschego-quad-405-2-nasha-versiya.html
мне печатка не понравилась, печатку можно лучше нарисовать, я как то перерисовал..а потом уверено где то посеял..в своих компах.
вот полное описание- схема на Датагоре, http://datagor.ru/amplifiers/solid-state/1786-v-poiskah-poyuschego-quad-405-2-nasha-versiya.html
мне печатка не понравилась, печатку можно лучше нарисовать, я как то перерисовал..а потом уверено где то посеял..в своих компах.
Последнее редактирование:
Те же платы, возможно чуть дороже, есть там и в многих других магазинах
Есть и в таком варианте - с иммитацией оригинальной компоновки
https://ru.aliexpress.com/item/2PCS..._1&btsid=bd8de7fe-733f-4b70-9ba2-f8574598b2e4
@sunet, Датагор тоже их продавал по моему....и платы и детальки.
вот платы http://e-mart.datagor.ru/kit/project/1664-podpiska-na-project-9-quad-clone-2-kanala-bez-pp.html
вот платы http://e-mart.datagor.ru/kit/project/1664-podpiska-na-project-9-quad-clone-2-kanala-bez-pp.html
Последнее редактирование:

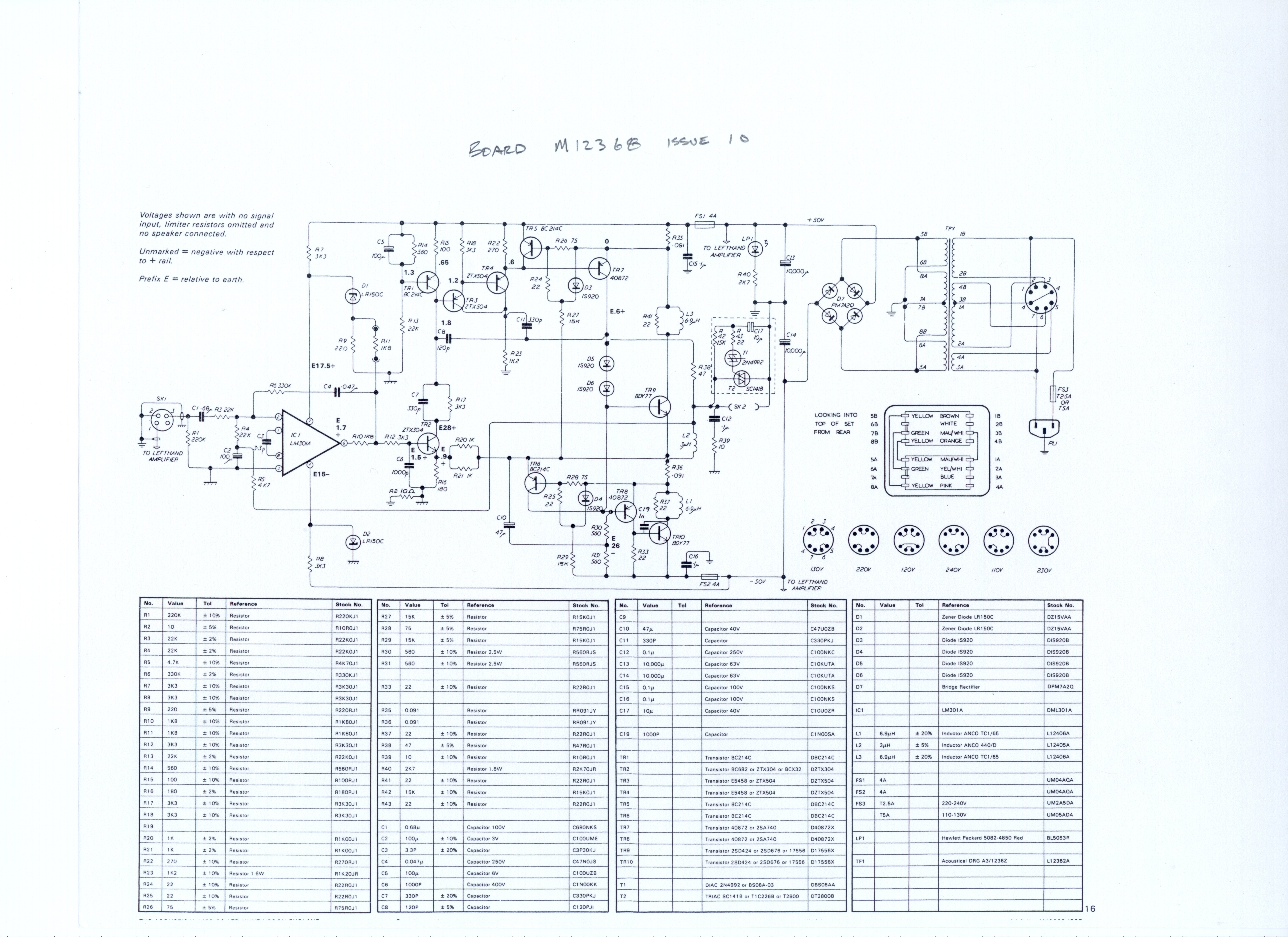

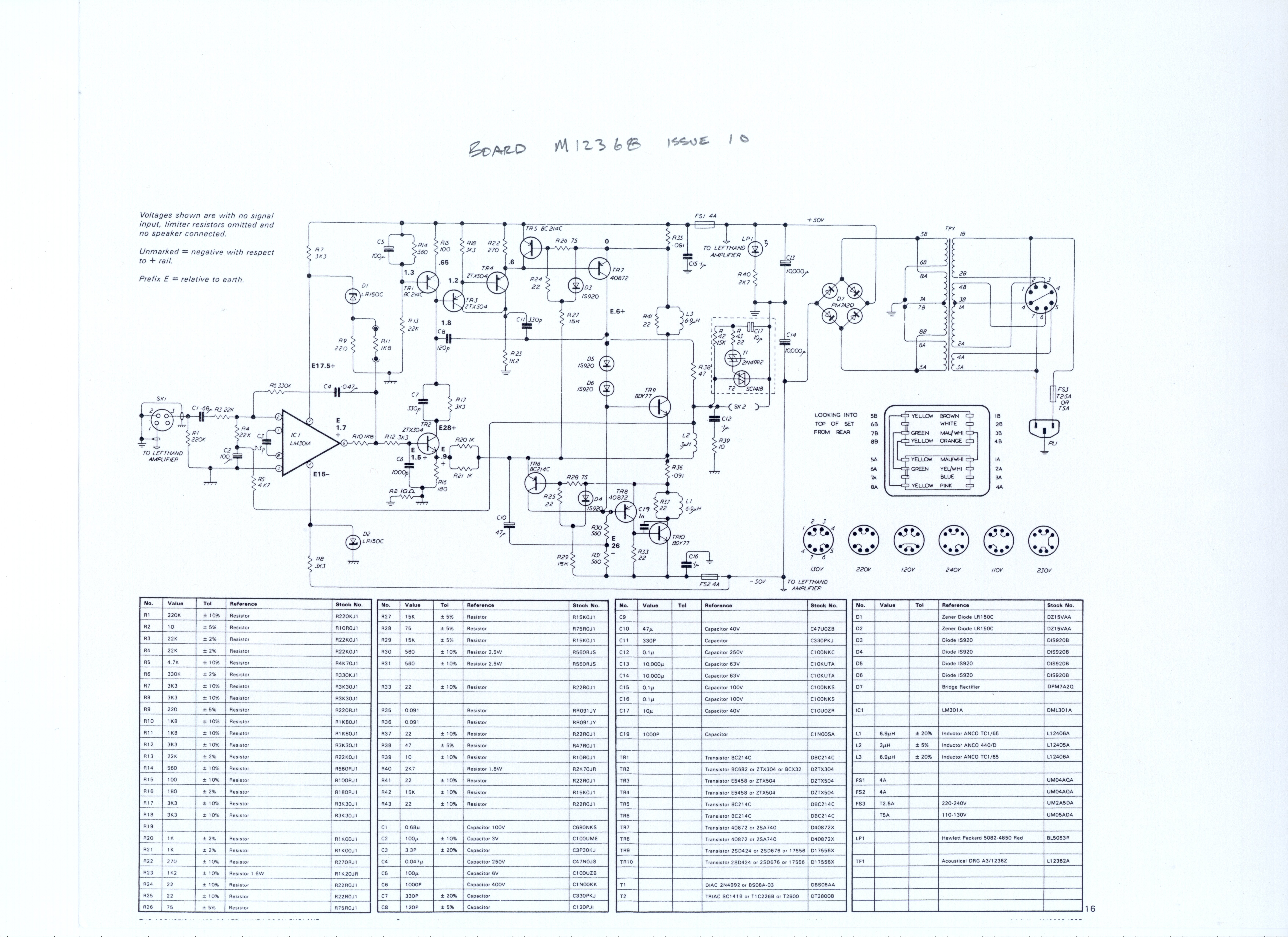

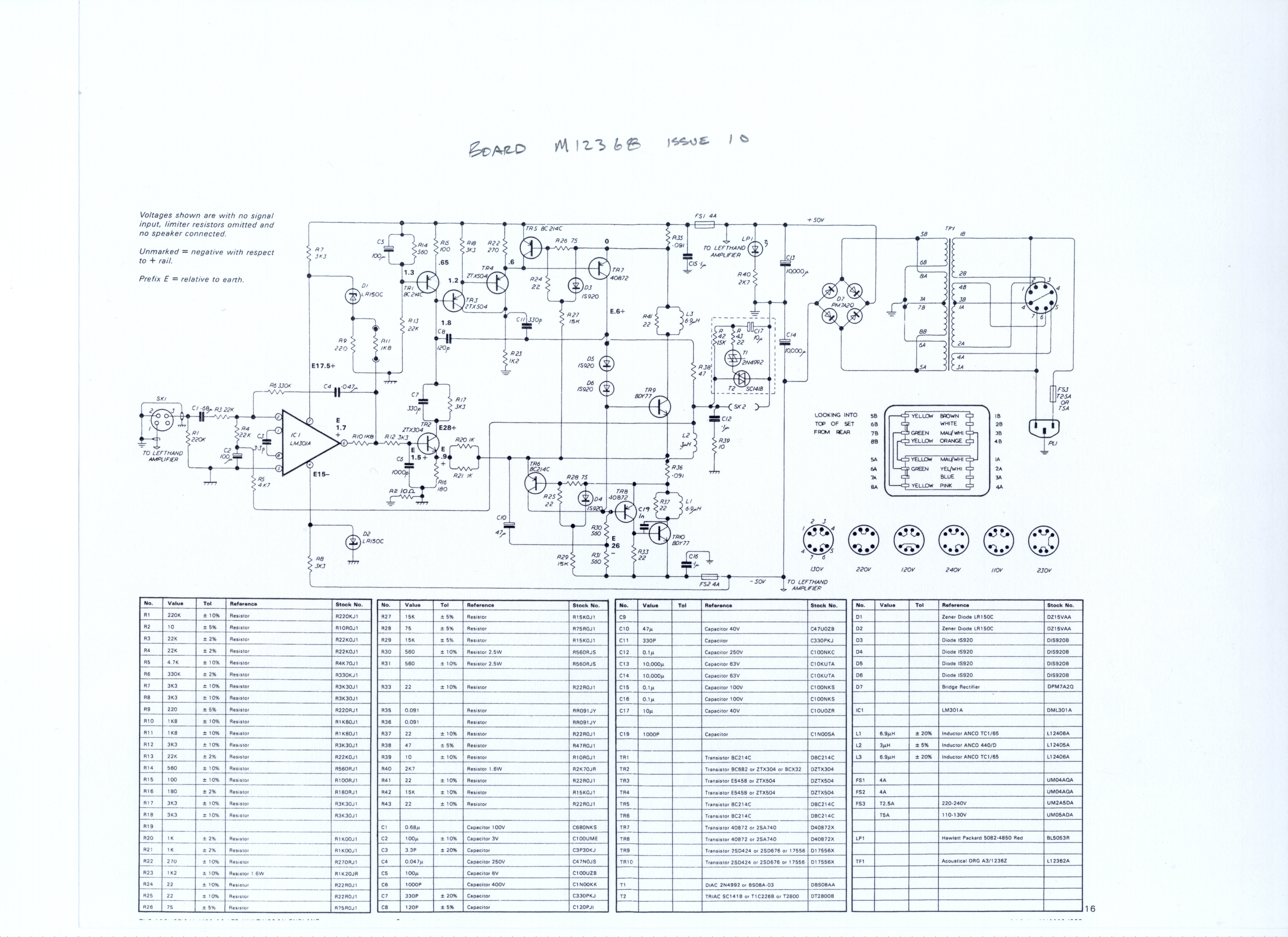

Квод 405 родная схема. С новыми компонентами...искать мне надо.
проще к Датагору сходить, регистрация нужна...
в выходном каскаде (ВК) применены транзисторы от Sanyo 2SD1047 в корпусе ТО-3РВ, в раскачке стоят TIP42C (хотя более желательно применять BD242 от Philips); отсутствует перемычка посередине платы, она разведена дорожкой по контуру платы. Тем самым китайцы облегчили наш труд, т.к изготавливая первый свой вариант Венгерской версии QUAD 405 я достаточно намучался с поиском уголка и изготовлением из него переходника на радиатор.
Здесь же всё намного получилось проще: только я зашел на хозяйственный рынок, на втором лотке мне бросился в глаза алюминиевый уголок 40*30*4мм длинной 20см (на 2 радиатора нужно 184мм). Я его тут же прикупил недорого.
Здесь же всё намного получилось проще: только я зашел на хозяйственный рынок, на втором лотке мне бросился в глаза алюминиевый уголок 40*30*4мм длинной 20см (на 2 радиатора нужно 184мм). Я его тут же прикупил недорого.
Последнее редактирование:
с драйвером LT1210 и выходные
4 Ом, 29В, 2SA1943/2SC5200 = 90Вт
4 Ом, 29В, MJE15032/MJE15033 = 90Вт
Диапазон частот: 10...100 000 Гц
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ +0.04, -0.14
Уровень шума, дБ (А) -91.3
Динамические диапазон, дБ (А) 84.4
Гармонические искажения, % 0.036
Интермодуляционные искажения + шум, % 0.048
Интермодуляции на 10 кГц, % 0.058
4 Ом, 29В, MJE15032/MJE15033 = 90Вт
Диапазон частот: 10...100 000 Гц
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ +0.04, -0.14
Уровень шума, дБ (А) -91.3
Динамические диапазон, дБ (А) 84.4
Гармонические искажения, % 0.036
Интермодуляционные искажения + шум, % 0.048
Интермодуляции на 10 кГц, % 0.058
mitinglas
дМитрий Зайцев
Вон, в Москве есть:
https://www.avito.ru/moskva/audio_i_video/quad_405-nabor_dlya_sborki_vr.1_665337106
Так лучше Датагор или Квод собирать?
https://www.avito.ru/moskva/audio_i_video/quad_405-nabor_dlya_sborki_vr.1_665337106
Так лучше Датагор или Квод собирать?
@mitinglas, это одно и тоже))) название Квод 405-2
сайт у Датагора, там много разных схем.)))
сайт у Датагора, там много разных схем.)))
Последнее редактирование:
-да это один из первых вариантов , хотя в родном quad который был у меня было не так вместо составного
повторителя на тр3 тр4 стоял просто одиночный повторитель с в=800, r11 не было, r9=0,оу tl071 , вых тр-ры
какие то mje ( моторола) марки не помню, и защита от к.з была по другому на спец модулях
-там на али лучше модуль который на металлических тр-рах правда стоит подороже 3т.р за пару, по личному опыту могу
сказать по одной пластмассе недостаточно для 100вт хотя бы по паре надо
Последнее редактирование:
http://baraholka.onliner.by/viewtopic.php?t=16674630 нашел еще такого мастера
якобы по схемам
https://passlabs.com/
"Усилители по схемотехнике Нельсона Пасса произвели революцию в 1994-97 году.
Есть множество форумов на иностранных языках. Схема повторена десятки тысяч раз опытными радиолюбителями и профессионалами.
Сверхкороткий тракт, однотактный, несимметричный, в классе А, без обратных связей. И по теории звукотехники и на практике звучание именно такой схемотехники замечательное.
Давно уже обсуждено все. И протестировано в любых условиях."
"".........Простота не является единственной причиной использования несимметричной топологии. Характеристика несимметричного каскада усиления является наиболее музыкально естественной. Ее асимметрия похожа на сжатие / разряжение характеристики воздуха, где при заданном смещении наблюдается немного более высокое давление на положительном (сжатие), чем на отрицательном (разряжения). Сам воздух есть несимметричная среда, где давление может быть очень высоким, но никогда не опускается ниже нуля. Гармоническими искажениями такой среды является вторая гармоника, наименее оскорбительная для слуха. Линейные single ended конструкции работают только в классе А...."."
поэзия, короче говоря)
якобы по схемам
https://passlabs.com/
"Усилители по схемотехнике Нельсона Пасса произвели революцию в 1994-97 году.
Есть множество форумов на иностранных языках. Схема повторена десятки тысяч раз опытными радиолюбителями и профессионалами.
Сверхкороткий тракт, однотактный, несимметричный, в классе А, без обратных связей. И по теории звукотехники и на практике звучание именно такой схемотехники замечательное.
Давно уже обсуждено все. И протестировано в любых условиях."
"".........Простота не является единственной причиной использования несимметричной топологии. Характеристика несимметричного каскада усиления является наиболее музыкально естественной. Ее асимметрия похожа на сжатие / разряжение характеристики воздуха, где при заданном смещении наблюдается немного более высокое давление на положительном (сжатие), чем на отрицательном (разряжения). Сам воздух есть несимметричная среда, где давление может быть очень высоким, но никогда не опускается ниже нуля. Гармоническими искажениями такой среды является вторая гармоника, наименее оскорбительная для слуха. Линейные single ended конструкции работают только в классе А...."."
поэзия, короче говоря)
mitinglas
дМитрий Зайцев
А вот родной Квод:
https://www.avito.ru/moskva/audio_i_video/quad_405-2_britanskaya_legenda_70-h_805399030
Может лучше его сразу купить. Но за эти деньги можно и Адком. Что лучше Адком 535-545 или Квод 405?
https://www.avito.ru/moskva/audio_i_video/quad_405-2_britanskaya_legenda_70-h_805399030
Может лучше его сразу купить. Но за эти деньги можно и Адком. Что лучше Адком 535-545 или Квод 405?
присоединяюсь к вопросу.
ещё бы добавил к выбору Quad 520 (c f и без f)
