[siuksle]

Дай Бог вам здоровья, дорогой Ashap

p.s. сдается мне что эта схема не 75, а 35 моделя :080:



[Gregory]

Схемы и сервис-мануалы выкладываю здесь.
Мануалы здесь.
Дампы здесь.



[Ashap]

...а может у Вас там где и Долби-740 завалялась схема?

Уважаемый Дядя Миша , я периодически просматриваю эту тему и помню Вы спрашивали про Dolby-740 и про эквалайзер Alesis MEQ-230.
К сожалению пока ничем Вас не порадую. Даже платных мануалов мне не попадалось.
ps: но я всё равно в поиске!

p.s. сдается мне что эта схема не 75, а 35 моделя

Возможно...
Схема давно досталась в архиве с кучей разных других хай-файных мануалов.
Мне эти усилки по-жизни честно говоря не попадались. Так что об отличиях в их схемотехнике могу только предполагать. Есть также и DAU-35 , могу поделиться если нужно?
---
siuksle , может там не всё так страшно в отличиях?

Спойлер: Из практики ремонта

Некоторые модели Technics (например: SU-X120 и SU-X320 / SU-Z100 и SU-Z200) собирались на одном и том-же шасси и одинаковыми печатными платами. Разница была лишь в выходных транзисторах и мощности трансформатора питания. Так-же обстояло дело с некоторыми моделями винтажных усилков Pioneer (номера моделей к сожалению непомню)



[siuksle]

... Есть также и DAU-35 , могу поделиться если нужно?

Cпасибо, у меня она есть.

может там не всё так страшно в отличиях?

Индикация уровня сигнала там не отображенa. Hе знаю что там еще не так.



[tom3]

Добрый день! Может у кого-то есть схема усилителя мощности из STEREO POWER MIXER PMX-700DSP, вых. транзисторы целые, режим неправильный. Или может есть схемы аналогичного решения. User manual - monacor.dk/import/media/FLE/PMX700DSP.pdf



[krosslove]

Товарищи, очень нужна схема вот от такого аппарата - http://www.solton.eu/index.php?id=98 , может есть у кого?



[amateur63]

Здравствуйте коллеги! Есть два трансформатора железо покрашено зеленой краской, похожи на звуковые. Марка 3AN 657 43 ,подозреваю, что Tesla. Помогите найти откуда они и характеристики. Заранее благодарю всех, кто отзовется!



[ssm]

хоть фотки скиньте - телапаты в отпуске



[Long]

amateur63, фото киньте сюда!



[amateur63]



[baran-ban]

именно вашего там нет
http://www.electronicservis.cz/files/prehled_vstupnich_linkovych_sitovych_transformatoru.pdf

но все что рядом по номеру, для 100В линий



[amateur63]

Baran-ban,спасибо Вам, это уже кое-что!



[vladkus]

На Yamaha HS7 сервис-мануала еще не появилось?



[Urfin Juice]

Быстро ты их уработал.



[Ashap]

На Yamaha HS7 сервис-мануала еще не появилось?

Вам какой именно сервис-мануал нужен?

Спойлер: Этот?

Такой сервис-мануал есть!

Спойлер: Или этот?

Такого пока невстречал



[vladkus]

Второй



[cakeys]

-- А не завалялась ли у кого схема Alesis MEQ-230?

недавно в поисках наткнулся вот на такую, мож пригодится? :unsure:
Alesis DEQ830 (ME4) Service Manual



[zolot99]

Добрый день! Нужна схема гитарного комбика VOX DA5. Может кто-нибудь встречал?



[Ashap]

Нужна схема гитарного комбика VOX DA5

Всё что удалось найти... Она или нет - незнаю?



[NRami]

Сайт с кучей service manual на продукты Alto http://www.amexcoargentina.com.ar/ma...ervice_manual/

Что то не открывает у меня эту страницу.
Нужна схема на alto minitube, http://www.Music-expert.ru/index.php?productID=110251.
Ищу по остальным ссылкам, пока не попадается.



[Long]

http://www.amexcoargentina.com.ar/manuales_alto/service_manual/
Какая-то там лажа: Firefox не может найти сервер www.amexcoargentina.com.ar
Всегда работал нормально.
Может, закрыли его? Или в обмороке валяется...

P.S. И в "whois" не находится



[Ashap]

Нужна схема на alto minitube...

Вроде эта схема...



[ssm]

Други, нет ли у кого часом схемы на Aphex easyrider 106 - ну очень надо, а не гуглится. Спасибо.



[Long]

-- ssm, схемы нет, но если опишите симптомы - может, смогу помочь.



[ssm]

Странно ведет себя 3 и 4 компрессор когда их линкуешь - работают следующим образом - резкий всплеск, резкий спад ( почти "затык" ) и потом достаточно быстрое и плавное нарастание амплитуды - по отдельности такого нет, симптом очень похож на то, как работал мой компрессор, собранный лет 30 назад по схеме из какого-то ВРЛ ( но тогда я был молод, бескомпромиссен и считал, что именно так должен работать компрессор у такого крутого парня, как я :laugh: ).
Я так думаю, что возможная беда где-то во времязадающих цепях ... вечером сегодня еще раз на всякий случай просмотрю плату на предмет непропаев, аккуратно погрею - надежды мало, но всеж.



[Long]

-- Вах... Не сталкивался с таким...



[Andrey_Nikolaevich]

Здравствуйте!
Помогите найти схему для Korg Pa600...



[Long]

-- Ребята, а нет ли у кого схемы на KRK V8?
Принесли эти мониторы, а там в среднем положении переключателя ВЧ вместо линейки - пищалка отключается вообще.

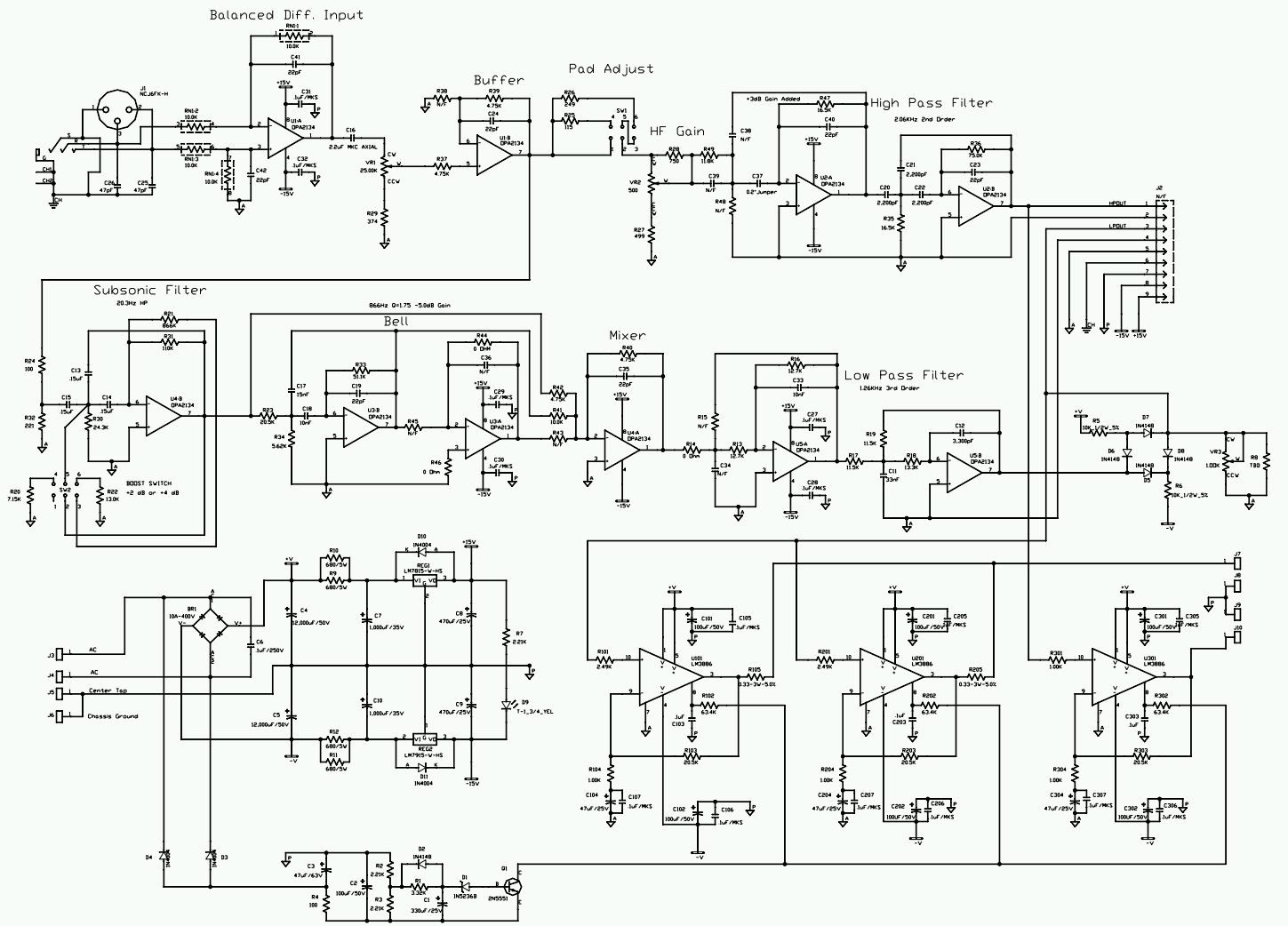

Правда, на имеющейся схеме ( http://www.long.ru/krkv8.jpg ) собственно так и нарисовано, да и опрос знакомых владельцев
подтвердил таки это отключение.
Но всё же остались смутные сомнения...
Кстати - если у кого сабжи есть - как у вас с этим дело обстоит?



[Andrey Subbotin]

офтоп, но тут все кто возьмет дечку кассетную полечить? не механика, логика.



[NRami]

Что-то Ashap давно на форуме не видно.

Последняя активность 05.04.2014 22:42
