Работа Lynx Two с чипсетами z68, p67 и т.д.
- Автор темы SoNick
- Дата начала
Через удлинитель PCI (USB3.0 Mining Dedicated Graphics Card PCI-E 1X to 16X Riser Card With SATA Cable) кто-нибудь пробовал работать? https://www.ebay.com/itm/USB3-0-Min...=item23925a08b4:g:y88AAOSwjkdZ-pKk:rk:40:pf:0
Карта определяется?
Ещё бы от SATAшного питания отвязаться.
Карта определяется?
Ещё бы от SATAшного питания отвязаться.

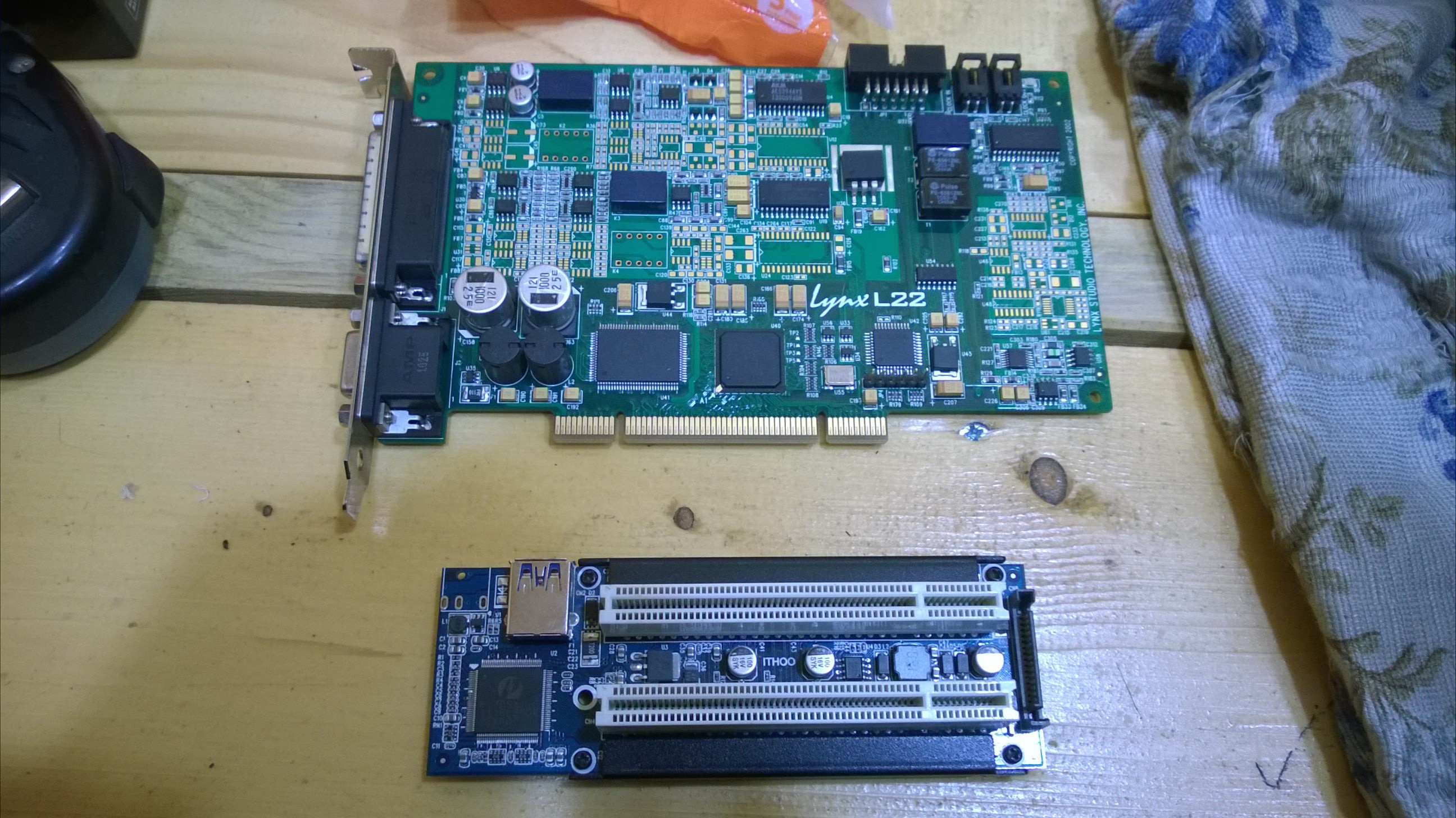

@ONeL, как сейчас успехи с работой Lynx на переходнике Pericom PI7C9X111SLBFDE - PCI Express-to-PCI Reversible Bridge?
Win или Mac ? Как стабильность ? Во внешнем боксе или внутри корпуса установили? Sata питание не подключали ? По usb питания достаточно ? Сам адаптер реверсивный и без разницы какой стороной устанавливать карту ? Можно ли такой адаптер использовать с Apple Mac по thunderbolt 3 ?
Win или Mac ? Как стабильность ? Во внешнем боксе или внутри корпуса установили? Sata питание не подключали ? По usb питания достаточно ? Сам адаптер реверсивный и без разницы какой стороной устанавливать карту ? Можно ли такой адаптер использовать с Apple Mac по thunderbolt 3 ?
Последнее редактирование:
@SoNick, Доброго времени!
1) Успехи оправдали ожидание, работает хорошо. На мой "внешний взгляд", лучше чем на ASM1083, стабильность.
Меньше помех, наводок по тому же входу Lynx (без заглушек для IN) вне корпуса ПК.
Артефактов, типа "дребезжание звука", как это иногда бывало на P8Z68 DELUXE/GEN3, пока не наблюдал.
Обычно использую частоту дискретизации - 44100/48000 КГц.
2) Я любитель хакинтошей, сейчас использую связку P9X79WS + Xeon Е-5 v2670 + MacOS 10.9.5.
Прошивка Lynx Firmware 15.0 / Date: May 28, 2015. Driver Build 55.
Проверял и в Windows 7 на этом же железе, но это было чисто "посмотреть".
Про долговременную работу в Windows, в плане артефактов (Dropout), ничего добавить не могу.
Думаю..., также не должно быть проблем при долгой работе и в Windows.

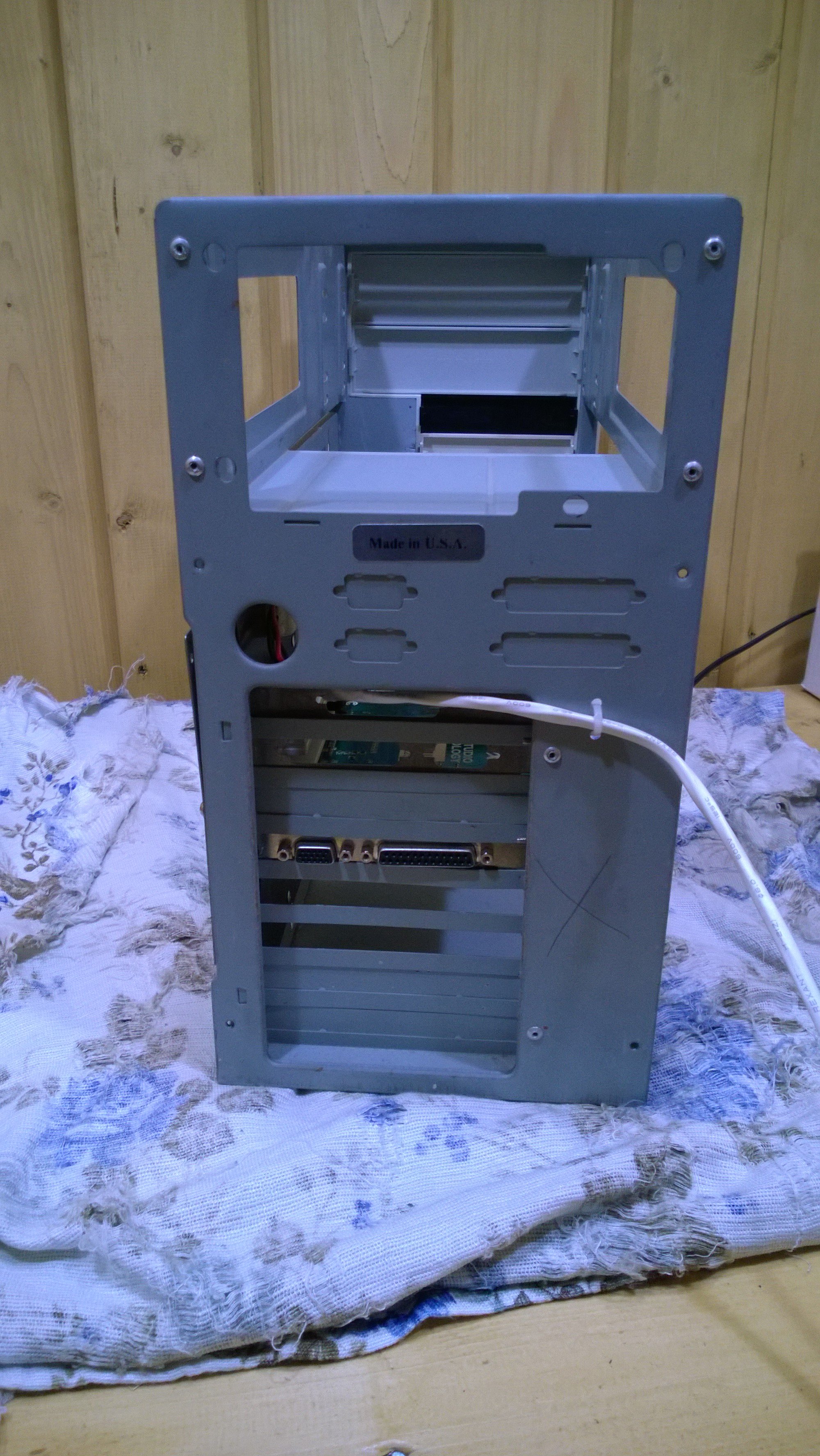

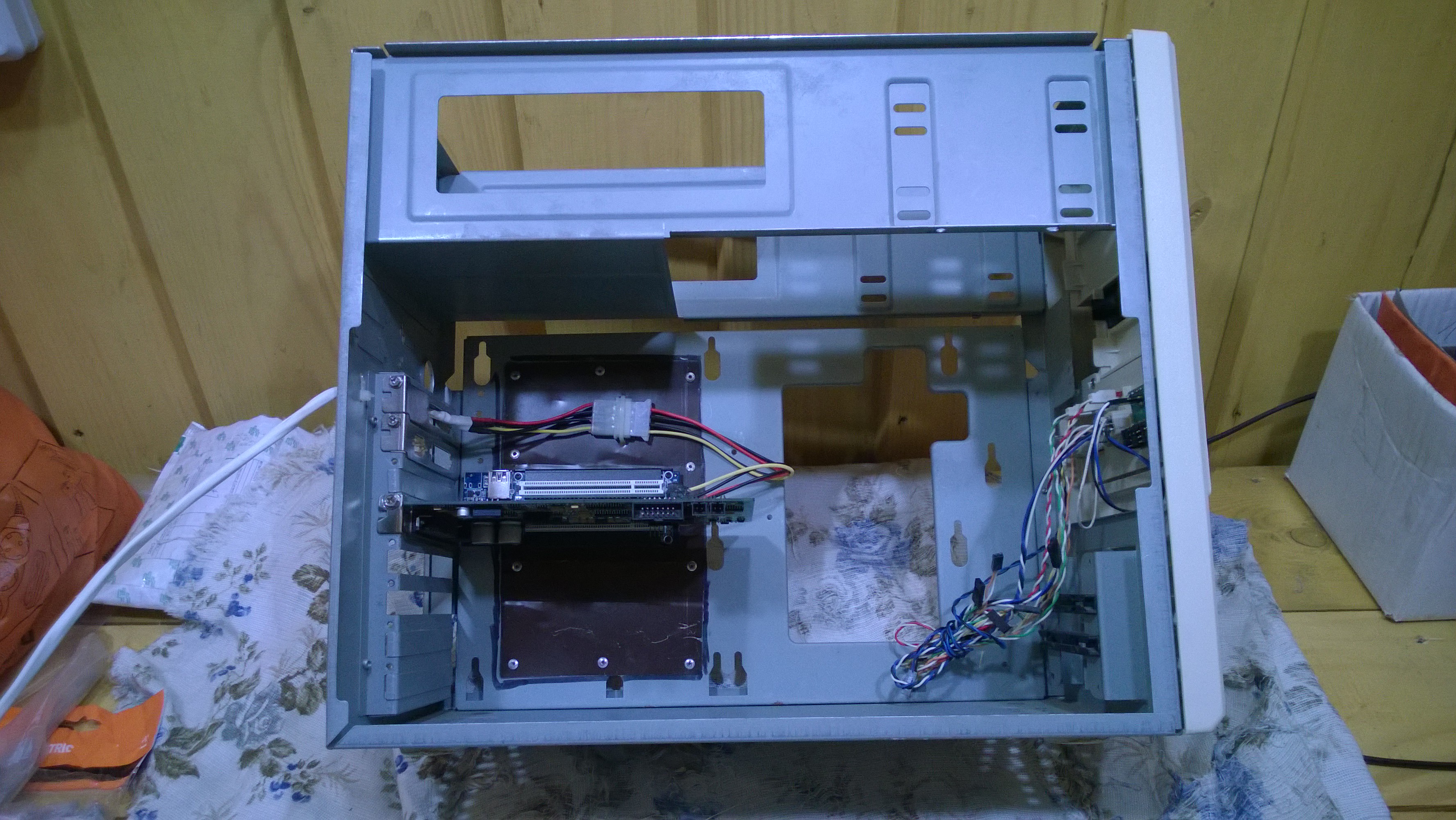

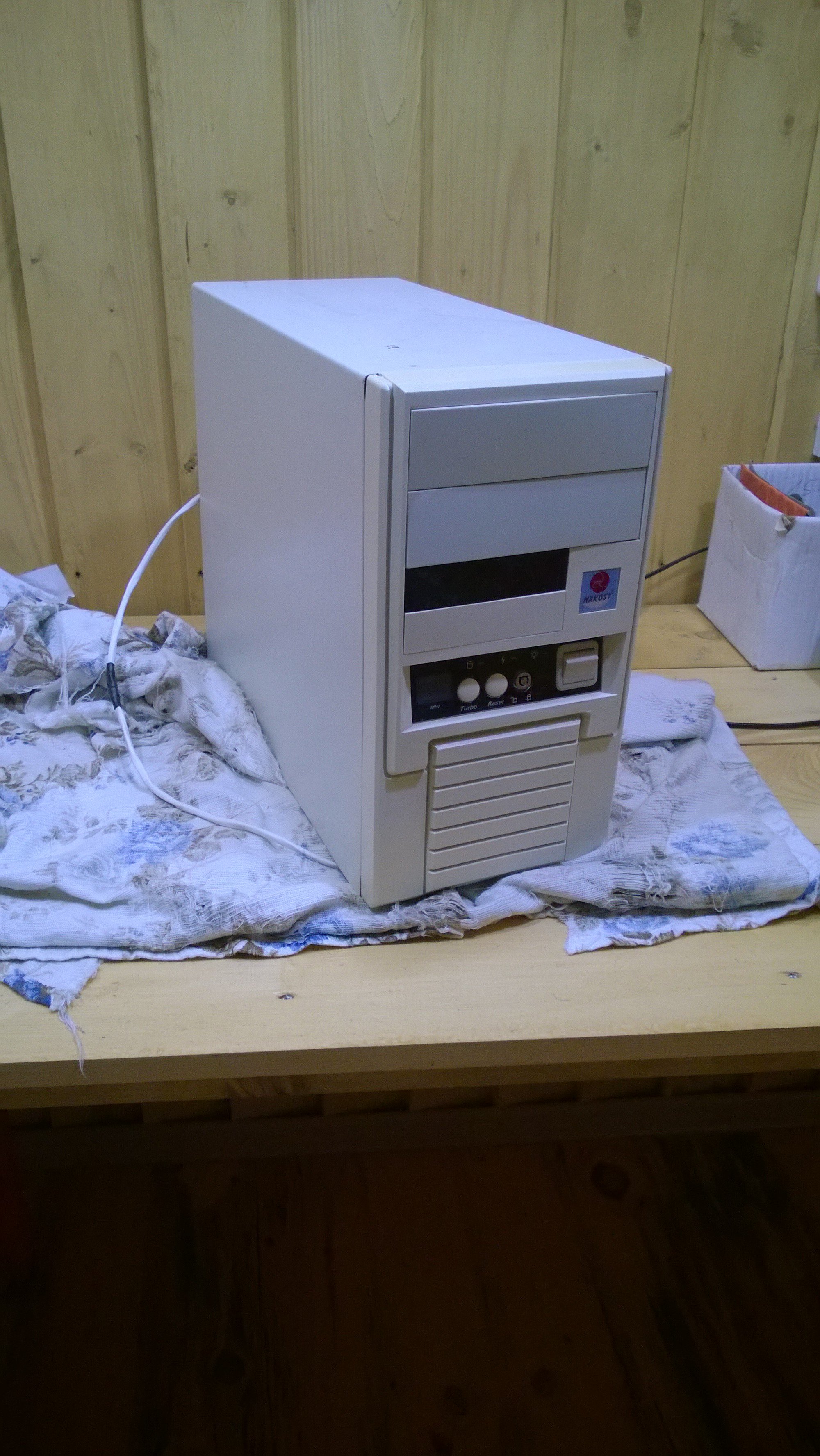

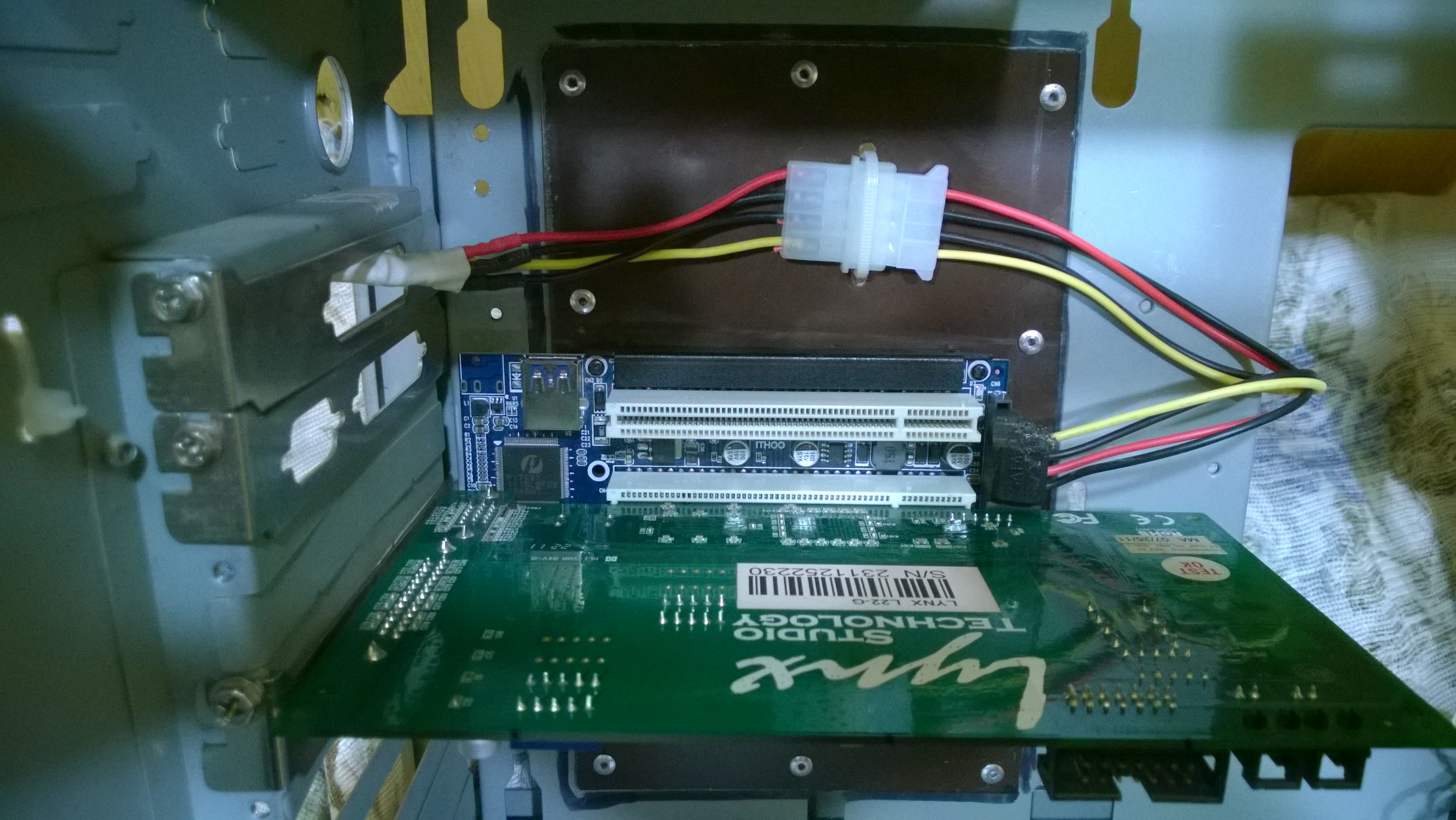

3) Установил карту с адаптером в корпус от старого компьютера 90-х годов.

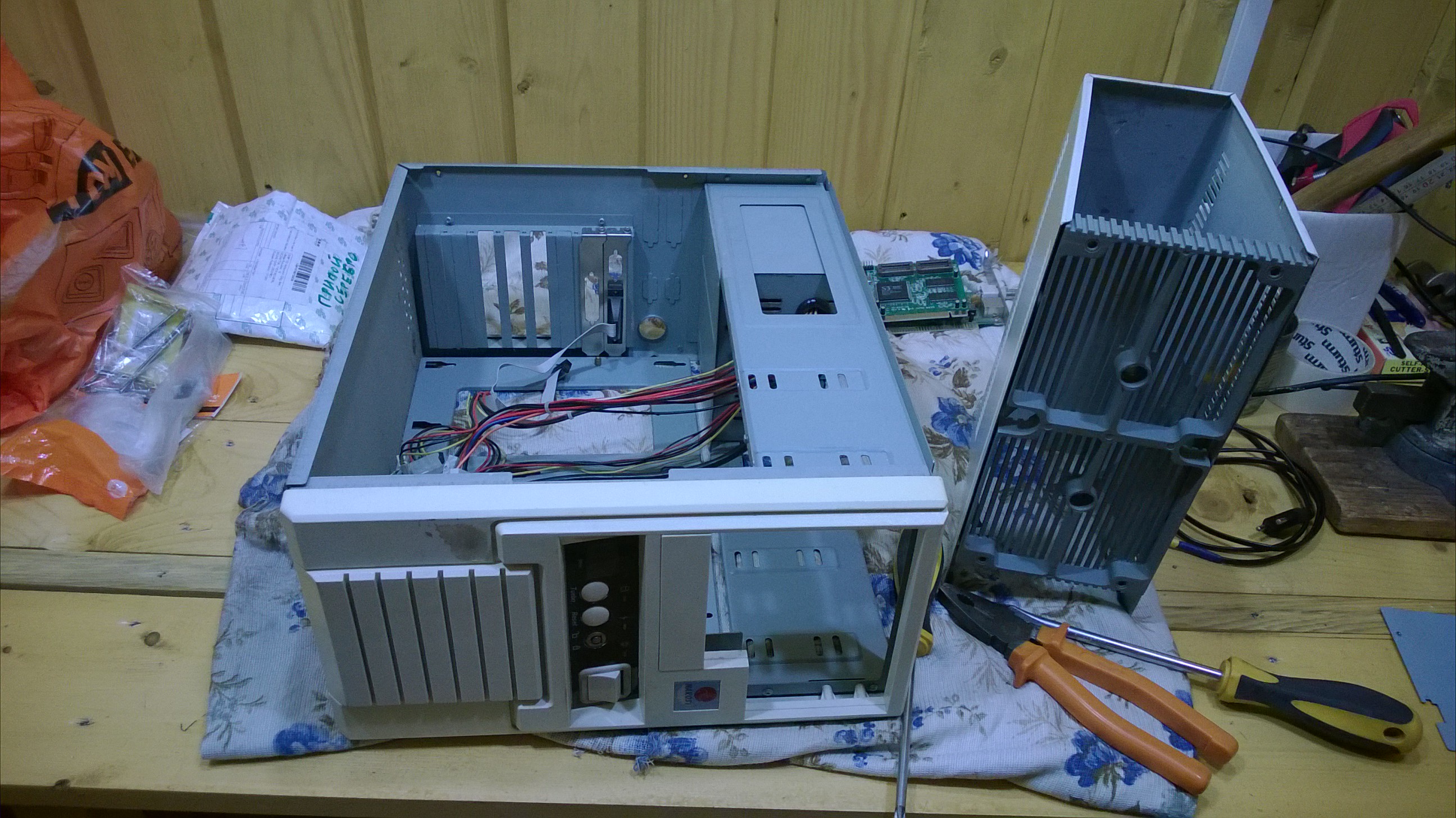

Был вариант сделать корпус поменьше (на 1-м фото видно), отказался.
Кое-что не понравилось в другой конструкции, но вышло бы компактней.
У китайцев есть корпуса-боксы, алюминий, цена более менее адекватная ~2000 руб.
Присмотрел себе у китайцев корпус размером поменьше, ~1800 рублей.
Сделать 4-е отверстия на боковой стенке корпуса, под винты с потайными головками для крепления адаптера, и вырезать отверстие под планку Lynx.
Сверху отверстия под планку Lynx, сделать крепёжный уголок для стандартного крепления карты винтом, как обычно это делаем в компьютерах.
1 шт. алюминиевый корпус Корпус для установки электроники корпус 50 (H) x178 (W) x220 (L) мм 8053 (ссылка)
4) Насчёт реверсивности работы Lynx в адаптере не проверял, не стал рисковать.
Не знаю, куда может пойти питание на карту при установке "реверс"?
Карту можно поставить любой стороной в этот адаптер. Слоты PCI стандартные.
Запрещающего ключа на плате адаптера - нет.
Придерживался стандартной установке карты в PCI слот.
Распиновку PCI слота смотрел, нельзя использовать реверс.

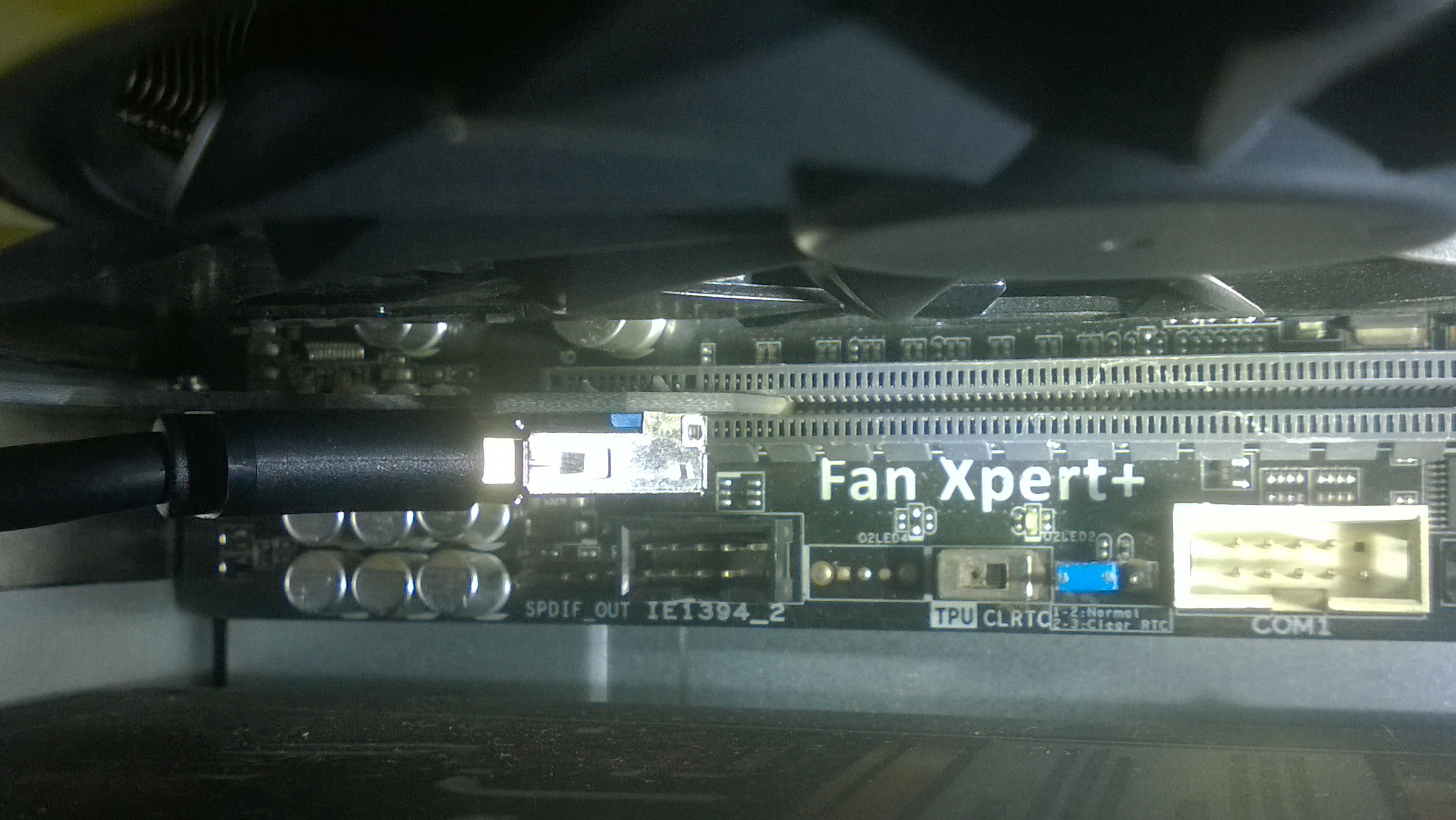

5) Проверял работу карты по USB 3.0, без питания по SATA.
Запустилась сразу, долго в этом варианте не тестил, работало хорошо.
Но для успокоения души, решил подать внешнее питание и по SATA.
Как обычно это бывает, китайцы не предусмотрели удобство подключения шлейфа питания SATA.
Если бы на плате адаптера стаял угловой разъём питания по SATA (параллельно плате адаптера), было бы очень удобно подключать питание по SATA.
Взял угловой шлейф питания SATA, и сверху сточил (не более 3 мм) крайнюю часть разъёма, почти до ПВХ изоляции проводов питания.
Тогда разъём не мешает установке Lynx. Если ставить две карты, то надо также сточить крайнюю (верхнюю) часть разъёма с другого края разъёма шлейфа.

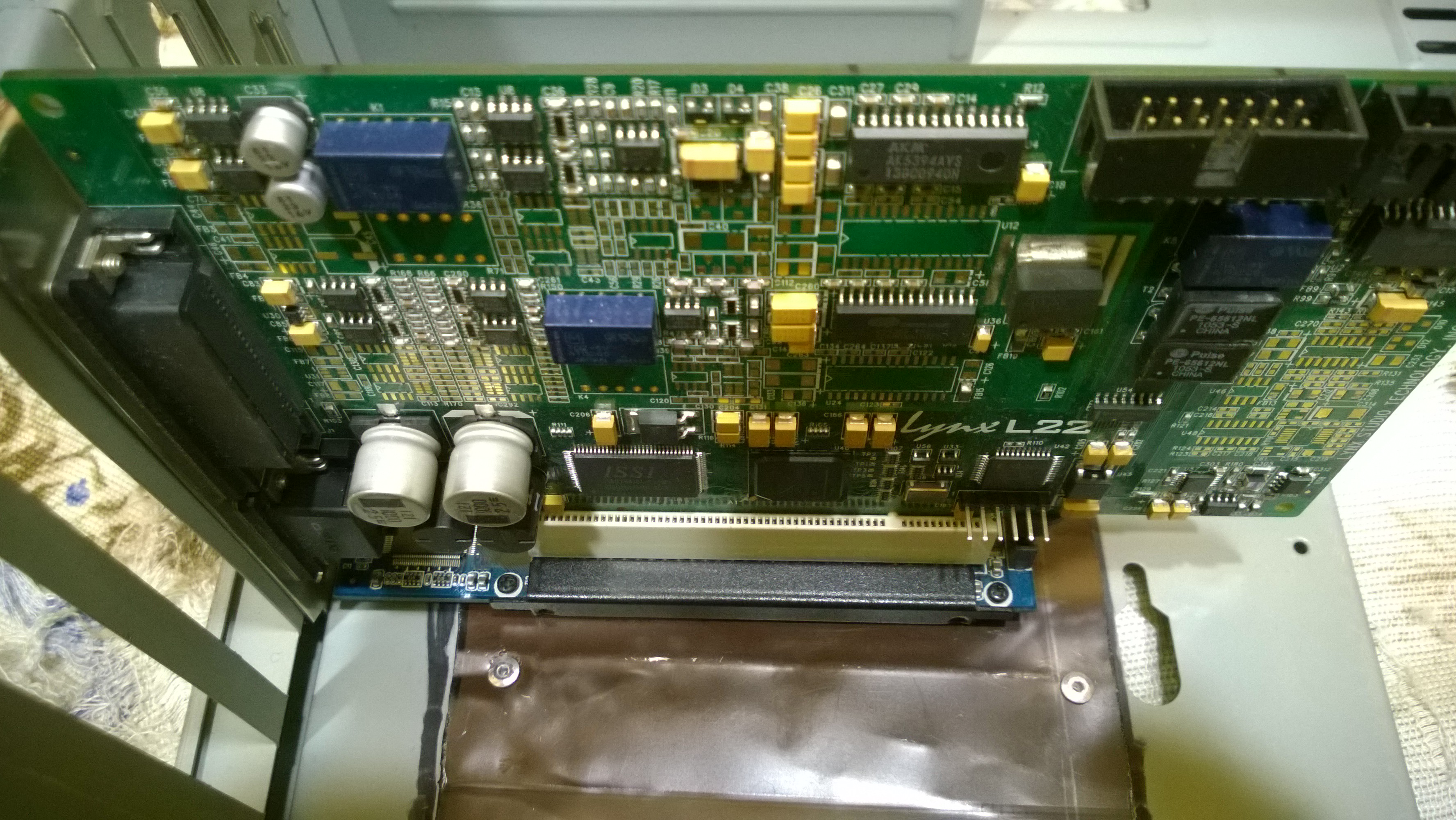

Не обязательно стачивать всю верхнюю сторону разъёма. При увеличении на 4-м фото видно, как я сточил разъём.
6) По Thunderbolt 3 не подскажу, у меня нет такого интерфейса, чтобы проверить.
Меньше помех, наводок по тому же входу Lynx (без заглушек для IN) вне корпуса ПК.
Артефактов, типа "дребезжание звука", как это иногда бывало на P8Z68 DELUXE/GEN3, пока не наблюдал.
Обычно использую частоту дискретизации - 44100/48000 КГц.
2) Я любитель хакинтошей, сейчас использую связку P9X79WS + Xeon Е-5 v2670 + MacOS 10.9.5.
Прошивка Lynx Firmware 15.0 / Date: May 28, 2015. Driver Build 55.
Проверял и в Windows 7 на этом же железе, но это было чисто "посмотреть".
Про долговременную работу в Windows, в плане артефактов (Dropout), ничего добавить не могу.
Думаю..., также не должно быть проблем при долгой работе и в Windows.

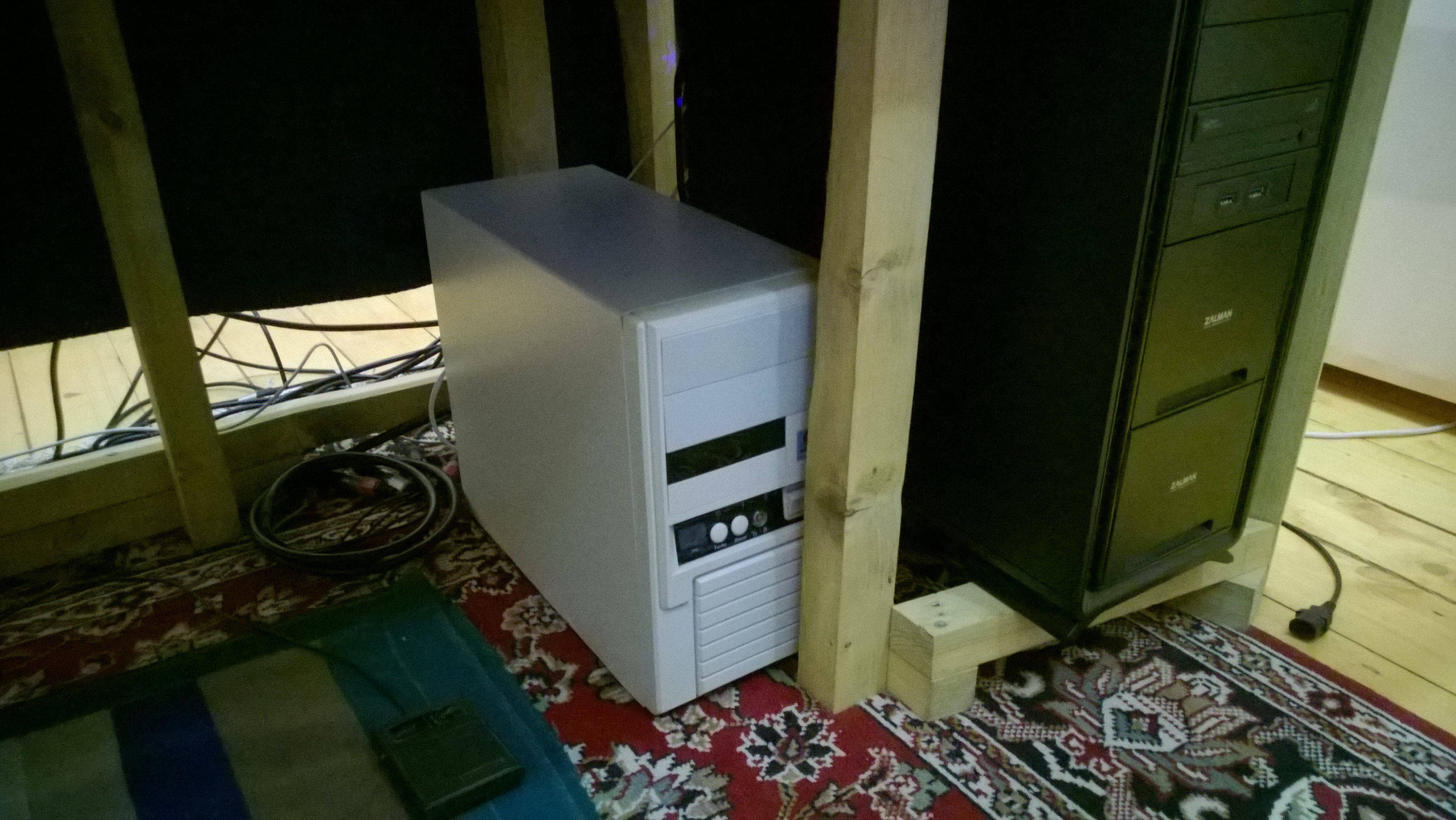

3) Установил карту с адаптером в корпус от старого компьютера 90-х годов.
Был вариант сделать корпус поменьше (на 1-м фото видно), отказался.
Кое-что не понравилось в другой конструкции, но вышло бы компактней.
У китайцев есть корпуса-боксы, алюминий, цена более менее адекватная ~2000 руб.
Присмотрел себе у китайцев корпус размером поменьше, ~1800 рублей.
Сделать 4-е отверстия на боковой стенке корпуса, под винты с потайными головками для крепления адаптера, и вырезать отверстие под планку Lynx.
Сверху отверстия под планку Lynx, сделать крепёжный уголок для стандартного крепления карты винтом, как обычно это делаем в компьютерах.
1 шт. алюминиевый корпус Корпус для установки электроники корпус 50 (H) x178 (W) x220 (L) мм 8053 (ссылка)
4) Насчёт реверсивности работы Lynx в адаптере не проверял, не стал рисковать.
Не знаю, куда может пойти питание на карту при установке "реверс"?
Карту можно поставить любой стороной в этот адаптер. Слоты PCI стандартные.
Запрещающего ключа на плате адаптера - нет.
Придерживался стандартной установке карты в PCI слот.
Распиновку PCI слота смотрел, нельзя использовать реверс.
5) Проверял работу карты по USB 3.0, без питания по SATA.
Запустилась сразу, долго в этом варианте не тестил, работало хорошо.
Но для успокоения души, решил подать внешнее питание и по SATA.
Как обычно это бывает, китайцы не предусмотрели удобство подключения шлейфа питания SATA.
Если бы на плате адаптера стаял угловой разъём питания по SATA (параллельно плате адаптера), было бы очень удобно подключать питание по SATA.
Взял угловой шлейф питания SATA, и сверху сточил (не более 3 мм) крайнюю часть разъёма, почти до ПВХ изоляции проводов питания.
Тогда разъём не мешает установке Lynx. Если ставить две карты, то надо также сточить крайнюю (верхнюю) часть разъёма с другого края разъёма шлейфа.
Не обязательно стачивать всю верхнюю сторону разъёма. При увеличении на 4-м фото видно, как я сточил разъём.
6) По Thunderbolt 3 не подскажу, у меня нет такого интерфейса, чтобы проверить.
Последнее редактирование:
А никто не пробовал использовать такой переходник pci-e - pci в комбинации с внешним боксом pci-e - thundebolt?
Интересный был бы результат в случае положительного исхода - древняя, но неплохая pci карта lynx (one/two/l22) превращается во внешний thunderbolt 3 аудио конвертер. Еще бы исходники дров выложили, и было бы совсем замечательно )
Интересный был бы результат в случае положительного исхода - древняя, но неплохая pci карта lynx (one/two/l22) превращается во внешний thunderbolt 3 аудио конвертер. Еще бы исходники дров выложили, и было бы совсем замечательно )
Есть для таких целей прекрасный интерфейс Adnaco S1B, передаёт сигнал по с PCIe по оптике на PCI. Люди подключают Lynx/RME во внешние корпуса с линейным чистым питанием и получают прекрасные результаты. Но этот интерфейс дорогой и прямых аналогов не нашёл. Проще купить Lynx уже на PCIe, если стоит задача именно сопряжения интерфейсов, но тут огромным плюсом является именно гальваноразвязка от компа через оптику. Теоретически можно использовать китайский райзер передачей по USB, как у @ONeL но передавать тоже по оптике, например через такие удлиннители:
www.cablecreation.com
www.corning.com
www.transwan.com.cn
Единственное, что настораживает, что у китайского райзера частота не 33.3, а 34.3 МГц, не добавит ли это какого-то внутреннего джиттера?
Там кварц какой-то или что? Может надо его перепаять на получше?
USB 3.0 Fiber Optic Cable 16.4 Feet/5 Meters, #CF0160
Brand Guarantee CableCreation focus on the Ideal Design of All Our Quality Cables. CableCreation is not only a Brand but also a Creative Team with Own Factory Manufacturing. CableCreation offers All Buyers with items Lifetime Technical Support.
www.cablecreation.com
USB 3.Optical™ Cables | OEM Optical Communication Solutions | Corning
USB 3.Optical™ Cables by Corning connects computers and devices at incredible speed and over longer distances. They’re thin, light and remarkably tough — Optical Cables by Corning can be bent, squeezed, and tangled.
www.corning.com

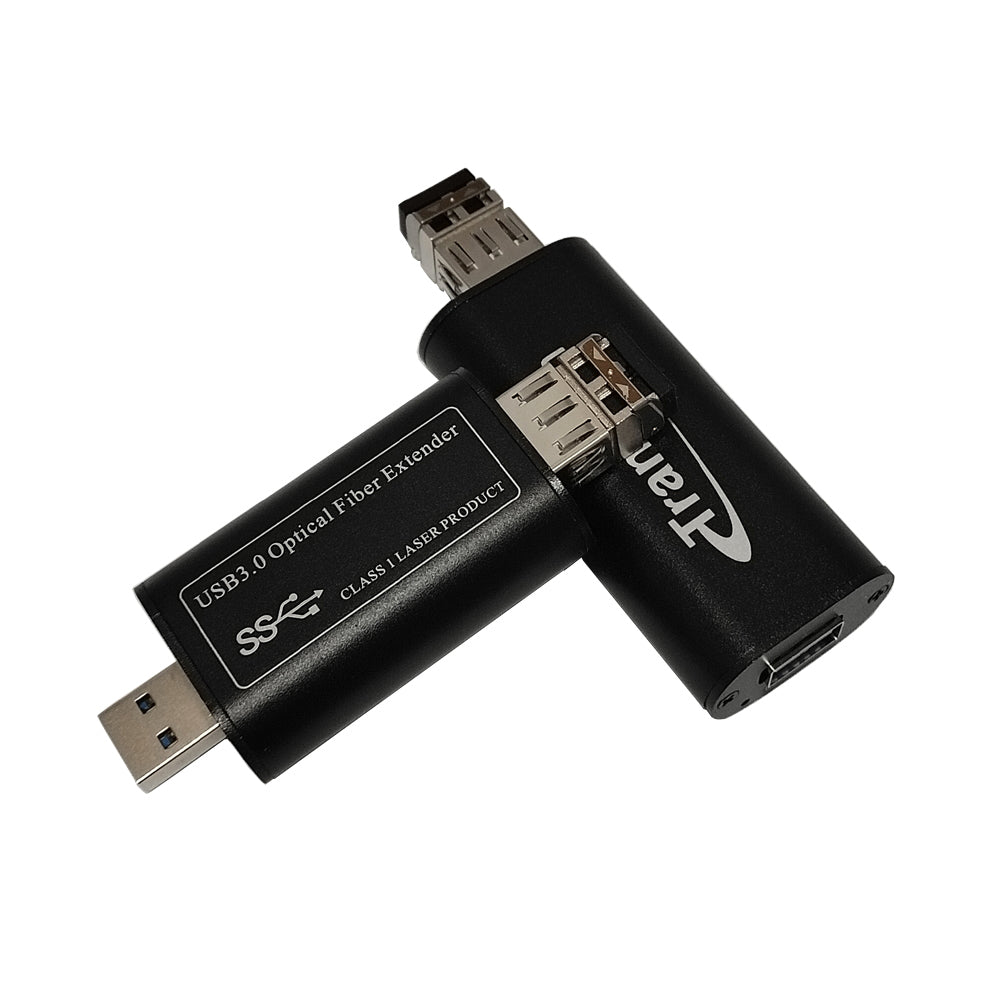

Mini USB 3.0 Fiber Extender to Max 250 Meters over Single-mode Fiber w/ SFP module, Support 5Gbps Speed
Features Max extension distance 250 Meters (820 FT) over optical fiber cable for USB flash disk, but For real-time live transmission like Kinect devices , the Max distance is 150 Meters over Single-mode Fiber. If require over Multi-mode Fiber, please check BY-USB-912412FM with the Mini Size...
www.transwan.com.cn
Там кварц какой-то или что? Может надо его перепаять на получше?
Последнее редактирование:
странно, что за дребезжания? На Asus P8Z77-V Pro такого не наблюдал, но частота шины постоянно колебалась 33.2-33.2 МГц.
Всём доброго дня, раньше работал на pcie карте, была Джулия, но умерла. Купил lynx two pci, многие тяжёлые проекты с Джулии не тянет, сказывается низкая пропускная способность pci. Соответственно вопрос: при использовании переходника pci to pcie картина останется прежней или что то изменится в лучшую сторону? Теоретически понимаю, что всё будет упираться в количество контактов с pci на линксе, но тонкостей не знаю... Как работает родной мост матери( мать asus p6t) и хз вдруг переходник на pcie будет каким то образом шустрей? Просветите плиз, стоит заморачиваться или нет?
На всякий случай уточню, что стерео вывод при параметрах 44.1kHz/24 bit - это 0,25 MB/sec, из 133 MB/sec, на которую расчитана pci шина. То есть по 0,125 MB/sec на каждый моно канал.
Впрочем, большому количеству аудио устройств на usb 1.1 и пропускной способностью 1,5 MB/sec, это не мешает работать с pro audio.
Вывод: искать причину надо не в пропускной способности pci, потому что она избыточна для такой конфигурации.
Впрочем, большому количеству аудио устройств на usb 1.1 и пропускной способностью 1,5 MB/sec, это не мешает работать с pro audio.
Вывод: искать причину надо не в пропускной способности pci, потому что она избыточна для такой конфигурации.
Как было сказано выше, "пропускная способность" шины PCI с большим запасом ИЗБЫТОЧНА даже для одновременного приема-передачи до сотни отдельных каналов в реальном времени! При этом PCI - системная параллельная шина, по которой периферийное устройство взаимодействует с центральным процессором фактически напрямую, непосредственно через шинный формирователь чипсета. До сих пор PCI - один из самых производительных и низколатентных вариантов взаимодействия периферии с системными ресурсами PC. Вопрос в том, что именно вычислительные ресурсы устаревших конфигураций c PCI на борту не сравнимы с современными решениями, поэтому и возникает иллюзия "недостатка пропускной способности" шины PCI как таковой
LYNX E22 на gigabyte ga-h170-hd3 ddr3 работает.
Бывает может потеряться при переключении между несколькими, одновременно запущенными, прикладами.
Бывает может потеряться при переключении между несколькими, одновременно запущенными, прикладами.
Всём доброго дня, работаю с lynx two на старенькой аsus p6t и решил чуть пообгрейдить комп, выбор пал на asus p9x79, одну из последних с поддержкой шины pci. Есть люди работающие со вторым линксом на этой матери? Подскажите дружит линкс с этой матерью под 10 виндой? Нет ли каких то проблем? Заранее благодарен за любые советы!
