ниче не понял. на нулевом проводе нету никаких ас. можете его пальцем взять. на корпусе прибора если он не заземлен будет половина напряжения.
Потенциал на корпусах рэковых устройств
- Автор темы quazzar
- Дата начала
Да фаза то на корпусе любым отверткообразным пробником проверяется. Даже и тестера не надо.
Тольо не это,шеф!!) Отвертка-пробник (не активная) просто ПОКАЗОМЕТР. Он запросто покажет наличие так называемой фазы в обоих контактах розетки, если где-то в стене в кабеле оборвался ноль. Ага. Применительно к проверке не заземленных металлических корпусов приборов пробник конечно же покажет что-то. В этом случае более показательным будет вольтметр в режиме измерения переменки на корпусе относительно нуля.

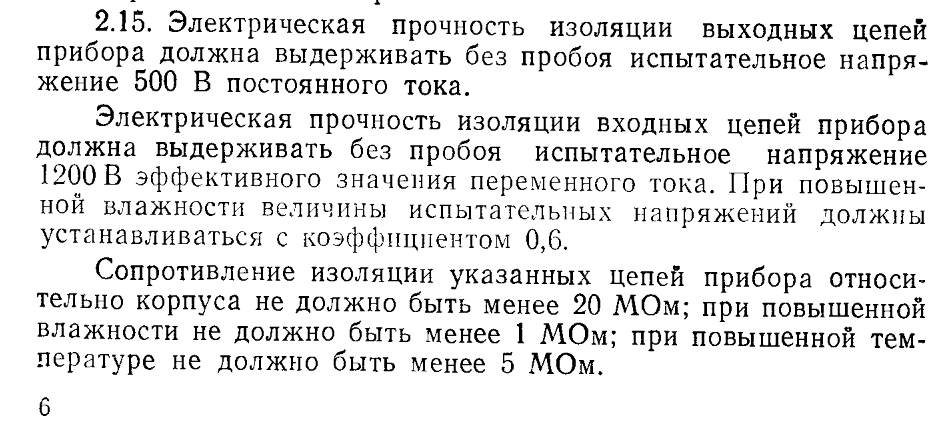

А в прошлом веке помницца измеряли мегаомметром как-то так:
Как сейчас - хз. Вроде полмегаома по ПУЭ.
Как сейчас - хз. Вроде полмегаома по ПУЭ.
Наверное так. Но в быту для среднестатистического гражданина в сельской местности подходит. Тестер (вольтметр) надо еще уметь выбрать, чтобы купить, а потом еще научиться пользоваться. А пробник
- что-то вроде "волшебной палочки".
Ткнул, и, либо, спокоен, либо, репу чешешь. Своего рода двоичная логика. 0 или 1.
Последнее редактирование:

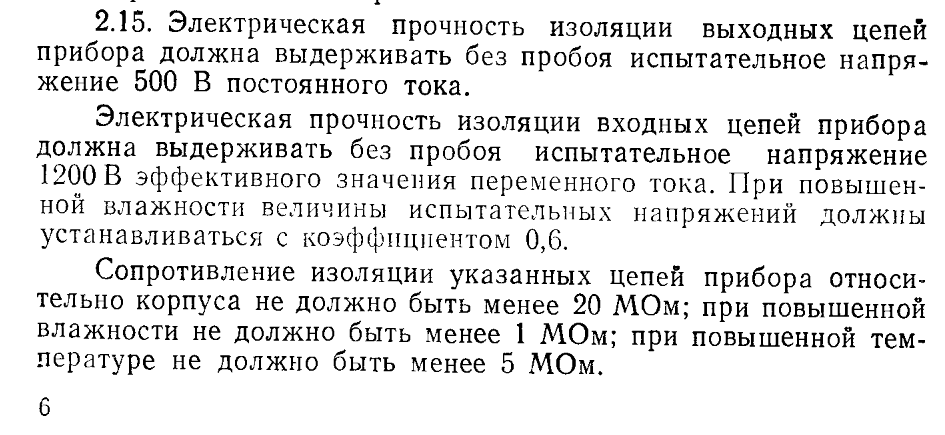

на картинке испытание изоляции проводов на пробой высоким напряжением. предположу что у тс все в поряде с этим.А в прошлом веке помницца измеряли мегаомметром как-то так:
Как сейчас - хз. Вроде полмегаома по ПУЭ.
спокойно! без паники!) у нас тут узкоспециализованный форум и обычный мультиметр мас хев для звукачей.Наверное так. Но в быту для среднестатистического гражданина в сельской местности подходит. Тестер (вольтметр) надо еще уметь выбрать, чтобы купить, а потом еще научиться пользоваться. А пробник
LOL.При нормально сделанной электропроводке потенциал нулевого провода относительно земли должен быть равен нулю. Нулевой провод и соединен с землей гальванически, только обычно где-то в щитке (может, на щитке уровнем выше). Если элекропроводка тонкая, мощность потребляется большая, то на нулевом проводе может возникнуть потенциал относительно земли, но обычно не превышающий нескольких вольт. Т.е. ноль и фаза в розетке не равноправны. Они бы были таковыми, были подключены к изолированной от земли вторичной обмотке какого-нибудь трансформатора. Но это не так. Ноль заземлен.
На фазовом, естественно, AC 230 В. Относительно земли, относительно нуля в розетке, относительно труб водопровода и отопления, арматуры в бетоне .... Все перечисленное в той или иной степени заземлено. Ну и на средней точке одинаковых кондесаторов, подключенных между нулем и фазой будет относительно нуля/земли половина этой фазы.
-о том что ноль теоретически заземлен об этот никто не спорит,, но если посмотреть осцилографом,то АС есть как осцилограф не втыкай,
т.е АС одинаково между n и f и f и n , и именно разница номиналов емкостей фильтра средняя точка которого находится на корпусе создает там AC , впрочем если проводка верная то никакого там AC не будет,т.к корпус должен быть заземлен
Это понятно, что как ни втыкай, между ними такая разность потенциалов. Но если подключить между N и незаземленным корпусом, или между F и корпусом, то будет половина напряжения. А поскольку ноль заземлен, а наше тело тоже в той или иной степени часто бывает заземлено, мы и чувствуем кожей этот потенциал.
вы несколько заблуждаетесь , зануление это вообще один конец трехфазного трансформатора а заземление это некая условная точка отсчета, на котором тоже х.з что может быть, но суть не в том а то что потенциал на корпусе это либо емкости в фильтре бп неодинаковы
(как варант одна вылетела или неприпаяна) либо там на корпусе еще что то висит т.к 100в ( по моему ктото выше писал ) это явно не от емкостей, насколько помню если даже без подбора ставить типа +-10%( полипропилен) больше 10в там не получается никак, оно правда тоже слегка кусается
(как варант одна вылетела или неприпаяна) либо там на корпусе еще что то висит т.к 100в ( по моему ктото выше писал ) это явно не от емкостей, насколько помню если даже без подбора ставить типа +-10%( полипропилен) больше 10в там не получается никак, оно правда тоже слегка кусается
-ну я не знаю , мое тело никак не заземлено, за исключением пайки с браслетом, но давно не пользуюсь
заземлено в той или иной степени. токи проходят от прикосновения, дальше по телу и уходят через подошву на пол помещения, которое как бы большая "земля". сила тока зависит от многих факторов, в частности от обуви и самого пола. что бы не "било", или било в меньшей степени, достаточно изолироваться от пола, кеды, коврик, ковровое покрытие и тд. наоборот, плитка, влажный пол, просто земля на улице способствуют хорошей проводимости.
если на одном приборе есть потенциал, а на другом приборе меньший, или больший (например, как вы говорите, отпаялся один из двух кондеров в фильтре, или не одинаковая емкость), то если дотронуться одной рукой до одного прибора, а другой до другого, то все равно ущипнет, хоть подпрыгни и отвяжись от земли.
браслет на руке соединяется с некой землей через 1 Мом сопротивление, оно есть внутри.
это от емкостей (прибор исправен, все припаяно на месте) два кондера в фильтре для переменного тока это простой делитель напряжения. для переменки кондер это грубо говоря сопротивление, величина которого зависит от частоты. разбег по емкостям не критичен. ну будет там не 100 в, а 70, все равно ощутимо.
емкости в фильтре не большие. было бы там два кондера, к примеру, 4.7 мкФ, можно было лампочку запитать от средней точки.
крона на язык еще как щипается, там всего 7-9 вольт.
А разве браслет не от статики при пайке? Вроде это ж при пайке полевых транзисторов и всяких КМОП-ов нужно было?
браслет от статики. забирает с тела потенциал и уводит безопасно на землю. его можно, при отсутствии дома заземления, смело посадить на батарею. на теле набегает опасный потенциал, и может вывести из строя чувствительные приборы. эти искры не шутка. шерстяная одежда в движении и тд.
вместо неудобного браслета вполне себе паяльник с заземлением, токопроводящий коврик под руками.
Центральная точка звезды трансформатора - это нейтраль (N), которая в 98% глухозаземлена. А зануление - это объединение N и PE проводников в один (PEN), и все проводящие корпуса оборудования соединяют с этим проводником (классическая TN-C)
-все верно , по теории это просто точка отсчета , при этом это совсем не значит что там нет никаких потенциалов
как-то мерял ради интереса с моими длинными волосищами на башке что то в районе 3кв было(это зимой ,летом
ка правило большая влажностьи потенциал меньше)
я так деток развлекаю. натираешь голову воздушным шариком и потом он пол дня висит на потолке. статика.
Я просто рвал бумагу на мелкие кусочки, тщательно причесывался обычным пластмассовым гребешком, и потом демонстрировал как бумага к расческе прилипает.
Со школы тема "на уроке". Учитель аккуратно:
- Берём эбонитовую палочку..... натираем.....
Голос из класса: - А она не эбанёт?
- Не должна....
Кто сказал???
