-- 072 - не надо. Как и переходников.
Любой DIP - в панельку, её - на коротеньких проводках впаять в плату.
И не стоит морочить голову Ничиконами да Блек Гейтами, любой приличный
электролит + керамика в параллель вполне достаточно.
Да и экзотикой вроде 1510 - тоже нет смысла озадачиваться, SSM2019 вполне
себе нормальная рабочая лошадка, да и ставится в ПМ-03 влёт.
Любой DIP - в панельку, её - на коротеньких проводках впаять в плату.
И не стоит морочить голову Ничиконами да Блек Гейтами, любой приличный
электролит + керамика в параллель вполне достаточно.
Да и экзотикой вроде 1510 - тоже нет смысла озадачиваться, SSM2019 вполне
себе нормальная рабочая лошадка, да и ставится в ПМ-03 влёт.
-ну про 072 это я так к примеру , а остальное честно Михаил вам скажу пусть негры паяют на проводочках , я понимаю
когда просто заменить вовно на что то приличное а бамбасы это не по мне , недавно тут знакомому в 1073 каком то клоне
(бордового цвета типа мотоцикла ява) трансы меняли на типа лучшие , так замучались там все разбирать не говоря уж сами
трансы выпаивать , выходной правда на боковой стенке стоял с проводочками, а тут кучу оперов да на проводочках да я лучше
повешусь , к тому же адекватные недорогие оу сейчас только в soic и tssop про квадратики без ножек молчу хотя вроде под них
тоже есть переходники , ну а что касается 1510 их можно купить дешевле чем в чип дипе ssm2019, а звучат они все таки получше
на полкрика впрочем похоже человек уже понял что получил фактически стол для игры в карты или домино
-я ремонт djangel биговского пульта вспоминаю с ужасом хотя там все стандартно достаточно, кроме какого то совсем
вовнопреда, судя по всему там изначально трансформаторные стояли , но трансы стырили и напаяли какую то смурь навесом
во все линейки
когда просто заменить вовно на что то приличное а бамбасы это не по мне , недавно тут знакомому в 1073 каком то клоне
(бордового цвета типа мотоцикла ява) трансы меняли на типа лучшие , так замучались там все разбирать не говоря уж сами
трансы выпаивать , выходной правда на боковой стенке стоял с проводочками, а тут кучу оперов да на проводочках да я лучше
повешусь , к тому же адекватные недорогие оу сейчас только в soic и tssop про квадратики без ножек молчу хотя вроде под них
тоже есть переходники , ну а что касается 1510 их можно купить дешевле чем в чип дипе ssm2019, а звучат они все таки получше
на полкрика впрочем похоже человек уже понял что получил фактически стол для игры в карты или домино
-я ремонт djangel биговского пульта вспоминаю с ужасом хотя там все стандартно достаточно, кроме какого то совсем
вовнопреда, судя по всему там изначально трансформаторные стояли , но трансы стырили и напаяли какую то смурь навесом
во все линейки
В первую очередь добейтесь пристойного звука. На линейках по питанию увеличьте ёмкости электролитов до 1000мкФ. Не помню, сколько там по умолчанию стояло. Не 100мкФ? Ну и в цепи сигнала тоже новые электролиты.
В ПМ-03? Чего там может не хватать? Там итак мик. пред минимален по конструкции, и по качеству передачи звука. Минимальней только подача звука сразу на ОУ.
@Sonic, вот нашел смотрите преамп около длинного разъема в одном 4 транзюка в другом 2 ну и кондеры и резисторы отличаются
@andy felon, мои варианты были с четырьмя БТ- по два в параллель. С двумя звук не меняется в худшую сторону, только шумовые характеристики хужее. Вот когда переделал преды на Шиклаи, то ощутил прибавку в качестве передачи звука.
-ну почему?инструментльник например на ора1612 (ada4898-2) очень прилично играет и деталей поменее , хотя that1510 , ina217,
ssm2019 еще проще и навеса вообще нет ну окромя двух диодов
-а если сверху шиклая еще каскад с об включить то вообще шикардром но схема разрастается как снежный ком
-да резисторы там стояли разные но это было сделано как раз для выравнивания rin по +- входам оу, подавление
синфазки при этом оставалось
Последнее редактирование:

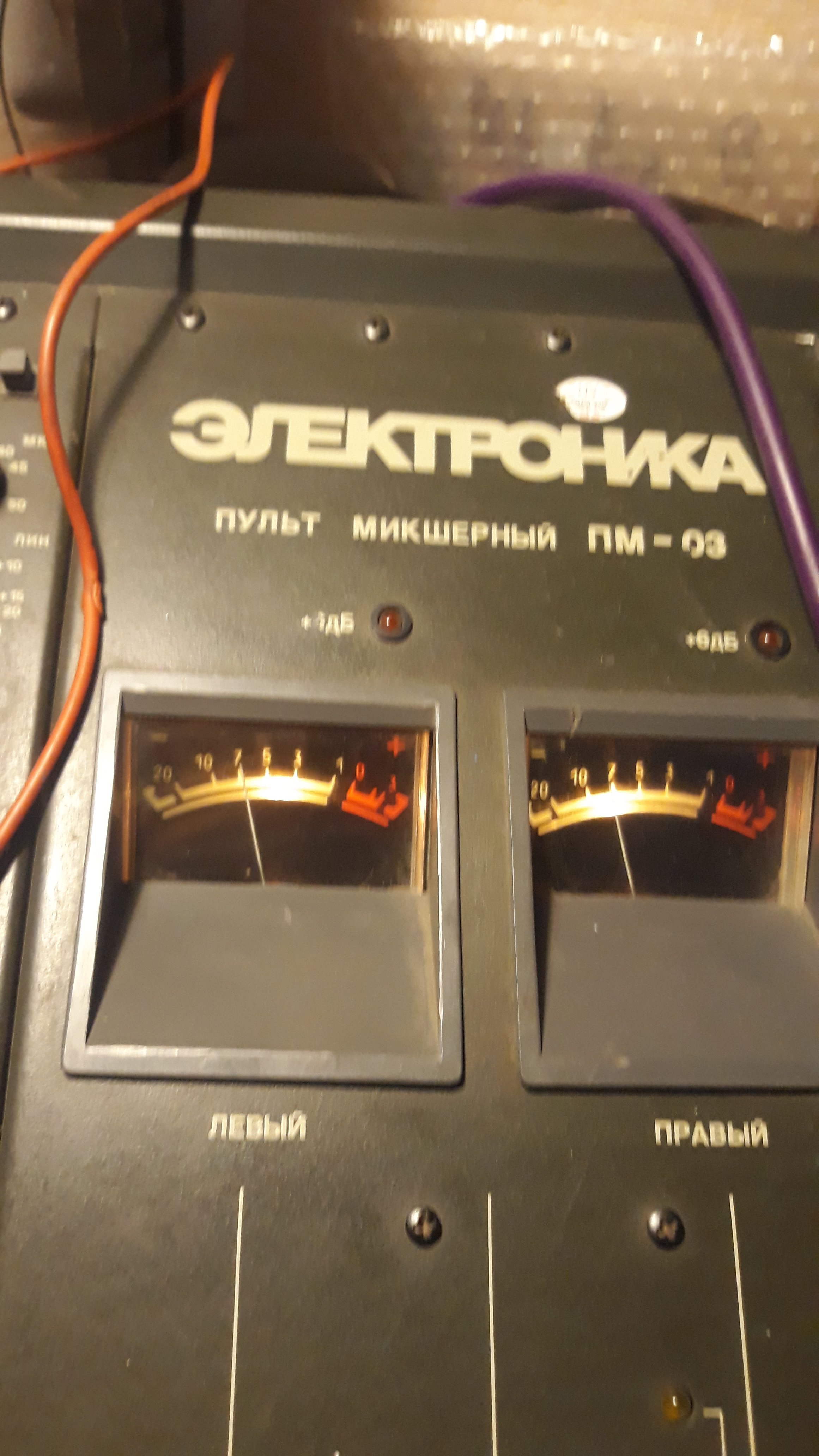

Достался 1 год назад от Михаила Лонга такой под восстановление (задарма отдали)
Пульт конечно же приехал и я его неоднократно собирался садится паять, но прошёл год и с места толком ничего не сдвинулось, то ли мне лень, то ли действительно время нет. Так стыдно перед дядей Мишей
А я тоже горел как бы суммировать с него или
сводить..
А после поиска интересных тем в тырнете в которых встречаются частые обсуждения всякой советской техники желание немного под угасло
Единственное что подогревает душевный огонёк то что дядя Миша и Соник делал(и) из него что то очень хорошее,
ну и сам Артефакт от одного из Великих людей Михаила (Лонга) Это очень значимо для меня..
Так бы я скорее всего дааавно бы уже купил себе какого нибудь европейца как говорят выше
Ну ничего, руки дайдут до него
PS/PS
ПМ скорее всего вот был хорош в 90х для начальных песен Ноль,Алиса, Кино, Сектор Газа и пр.
А Репчина позже, но пришла то она с Европы и как раз таки там были Маки 1604, Босс bx16, "сухие" Ямахи
Я так понимаю что ТС хочется записывать что то типо мемфис репа? И хорошенько подгрузить 808 или 909?
PS\PS
Ну и питания фантомного у него нема что тоже в какой то роли -
Пульт конечно же приехал и я его неоднократно собирался садится паять, но прошёл год и с места толком ничего не сдвинулось, то ли мне лень, то ли действительно время нет. Так стыдно перед дядей Мишей
А я тоже горел как бы суммировать с него или
сводить..А после поиска интересных тем в тырнете в которых встречаются частые обсуждения всякой советской техники желание немного под угаслоЕдинственное что подогревает душевный огонёк то что дядя Миша и Соник делал(и) из него что то очень хорошее,
ну и сам Артефакт от одного из Великих людей Михаила (Лонга) Это очень значимо для меня..
Так бы я скорее всего дааавно бы уже купил себе какого нибудь европейца как говорят выше
Ну ничего, руки дайдут до него
PS/PS
ПМ скорее всего вот был хорош в 90х для начальных песен Ноль,Алиса, Кино, Сектор Газа и пр.
А Репчина позже, но пришла то она с Европы и как раз таки там были Маки 1604, Босс bx16, "сухие" Ямахи
Я так понимаю что ТС хочется записывать что то типо мемфис репа? И хорошенько подгрузить 808 или 909?
PS\PS
Ну и питания фантомного у него нема что тоже в какой то роли -
Последнее редактирование:

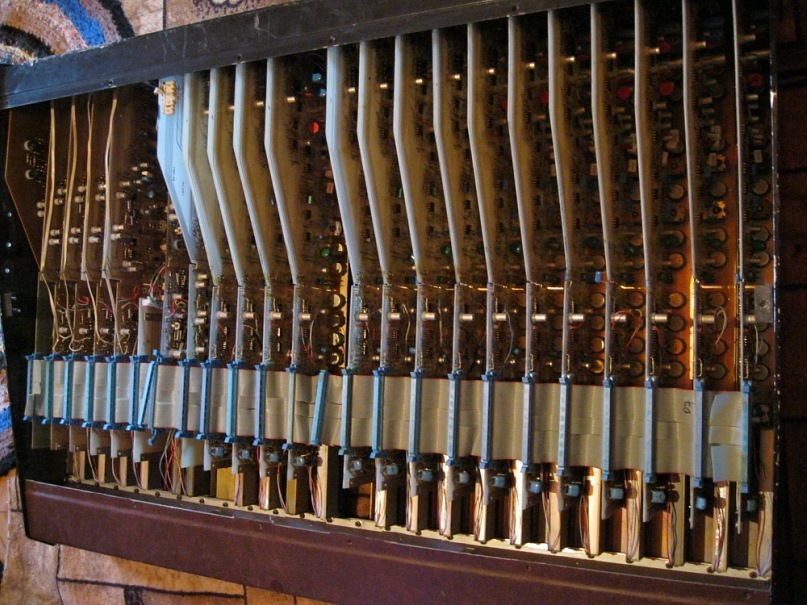

-- ПМ хорош для всяких переделок - каждая ячейка на отдельной плате, а не такой монстр одноплатный:
Детали - обычные, никаких SMD, ну и так далее.
До сих пор многие на них работают, и не только на ПМ-03, но и на ПМ-04, и на
24-х канальных ПМ, и т.д. И вполне ими довольны.
На нынешней модернизации (уже не ПМ-03) сверху у меня ГСТ стоят.

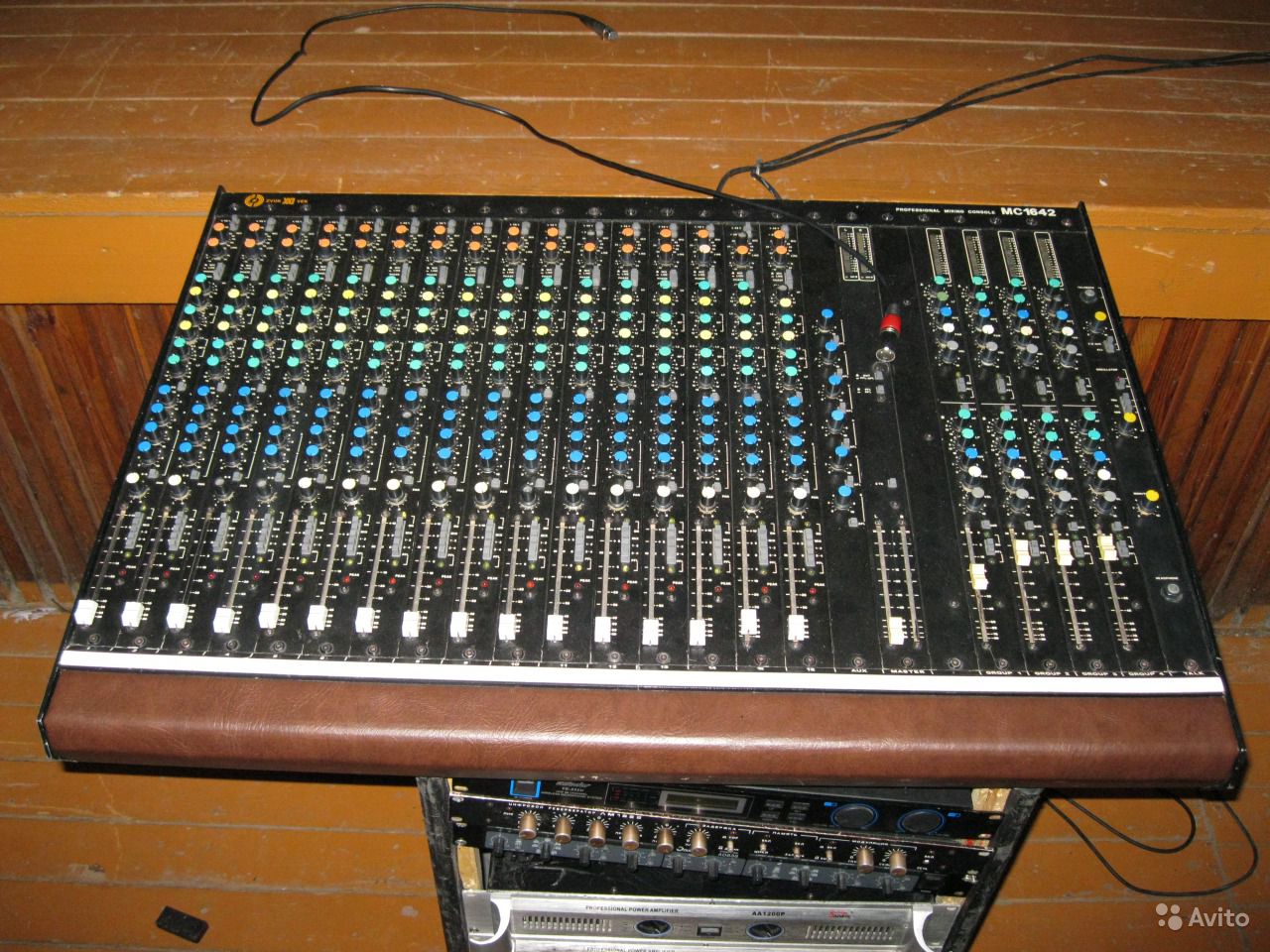

Фантомное питание, мик. преды Amek 2500, панорама каналов на буферах ОУ, 100мм фейдера, директ ауты, 16-ти сегментные барграфы на мастере и подгруппах, генератор синуса на несколько частот, толбэк в базе. Кому-то делался под заказ, видимо. В последствии был привезён мне из Арзамаса. Был переделан Б.П., заменены все ОУ и электролиты, переделан сумматор.
Последнее редактирование:
-ну это как на листочек со схемой смотреть если перевернуть то гст получатся снизу, хотя да по правилам там входные pnp
то и значит гст на pnp cверху c +питания дальше довесок к шиклаи на npn а дальше резюки на - и оу перед резюками еще
хорошо об вставить но он тоже должен быть малошумный , в итоге коэн пполучается проще а that1580 совсем детская забава
и все на сдвинутых 574уд2? ужос, интересно это какой умник придумал в корпусе оу все сдвинуть на 1 позицию или все
таки по пьяни
Да, так и есть. Разница в звуке хорошо слышна, в сравнении с обычным Шиклаи.
Ну, их тоже разных бывает, если не интегральный усилитель, а на дискрете+ОУ. Но по характеру звука отличаются от Шиклаи. Надо иметь и те и эти.
-естественно thd сразу меньше чем на порядок , а вот дальше улучшить уже сложновато
да в общем одно и тоже отличаются только количеством гст , кстати изначальный вообще без гст но там у него lm-ка matched pair стояла
0.7нв сейчас их не выпускают , но вполне можно сделать на that3xx, у меня даже схема где то была на них конкретно, гст они сигнал шум гробят несколько
Последнее редактирование:
Да, помню преды на консоли MCI 6хх. Как-раз на одной LM394+ трёх 5534- проще некуда. У Amek 2500 и всяких ссл, мидасов, мэки и др. уже с ГСТ.
В качестве офтопа, но тем не менее, ни Кино, ни Алиса, ни Ноль не использовали ширпотребной советской техники, за исключением альбомов Кино 46, Любовь - это не шутка и Группа крови, где были советские магнитофоны, но переделанные на 38-ю скорость.
весь остальной тракт - это микрофоны Neumann, Gefell, Октава мк13л и ЛОМО 19а19 (до сих пор ценятся), преампы и пульты Studer (в случае с альбомом Блокада Алисы - MCI) и т.д.
