Использование усилителей класса D

[AlexJer]

Уважаемые Знатоки и Конструкторы. Разрешите спросить, современные музыканты используют усилители класса D? Надумал сделать колонку или стерео вариант для использования виртуальных инструментов из компа. Заглянул на алиэкспресс, а там в основном платы усилителей класса D



[user811]

Многие студийные мониторы, в том числе и весьма высокого класса сейчас делаются с применением услителей класса D. Например, вот такой: https://aliexpress.ru/item/32981350...earchweb0_0,searchweb201602_,searchweb201603_ - весьма неплохой девайс.



[AlexJer]

Скажите пожалуйста, ели это будет звкуовой монитор для компьютера с миди клавой используемого как музыкальный инструмент, к какой мощности усилителя нужно стремится? Чтоб не было мало. Страсть как не люблю когда идет ограничение от недостатака мощности усилка.



[user811]

Приведенный пример уверенно дает 2х100Вт. Вам хватит?



[AlexJer]

уважаемый user811, скажите пожалуйста, почему предлагаемый усилитель раз в 10 дороже чем другие платы подобной мощности предлагаемые на алиэкспресс.

мод: оставляйте нормальные ссылки и не надо лишний раз жирным шрифтом "кричать"
+1 балл



[Long]

-- AlexJer, запостите НОРМАЛЬНУЮ ссылку!
На один конкретный аппарат, а не на целую страницу х.з. чего.



[Methafuzz]

По запросу "не цифоровой усилитель" алиэкспресс выкатил целую страницу цифровых усилителей )) Поисковик 80 lvl чувствуется.

@AlexJer, усилитель класса D, даже не особо дорогой, вполне вам подойдет для ваших целей.



[AlexJer]

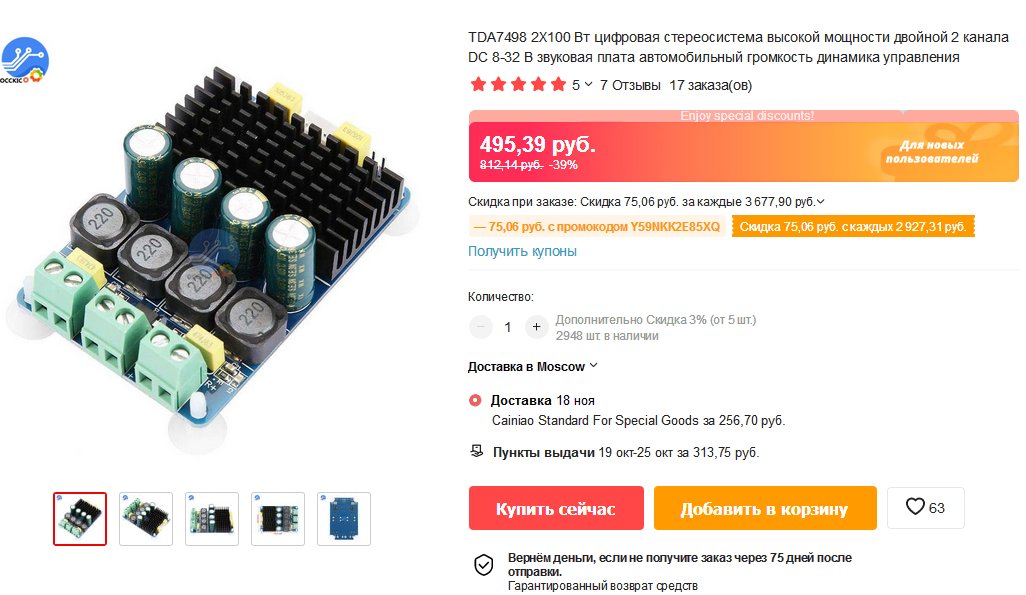

вот нормальная ссылка

https://aliexpress.ru/item/32990990657.html?spm=a2g0o.productlist.0.0.1b72125b4UWsY6&algo_pvid=2d40595c-eca5-4bba-b3c9-e32a2f61f96f&algo_expid=2d40595c-eca5-4bba-b3c9-e32a2f61f96f-39&btsid=0b8b037016330853557191880edd95&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

правда тут плата без источника питания. А на предлагаемой плате за 117$ вроде есть БП? На фото не видно солидного трансформатора. Видимо БП импульсный?

Если используем цифровой усилитель видимо его нужно было бы раскачивать цифровым сигналом? Чтоб не конвертировать лишний раз через АЦП? Если я не прав - поправьте пожалуйста.



[Tuvalu]

Если используем цифровой усилитель видимо его нужно было бы раскачивать цифровым сигналом? Чтоб не конвертировать лишний раз через АЦП? Если я не прав - поправьте пожалуйста.

Сторго говоря, класс D - это не цифровой усилитель, а импульсный - ШИМ и т.п. В нём отсутствует АЦП (ADC) в привычном понимании. Поэтому даже при желании, вы такой усилитель напрямую не раскачаете цифровым сигналом.

Аналогия - это хорусы /фленжеры на BBD - там тоже импульсная несущая, но она модулируется по амплитуде. Такие примочки не принято называть цифровыми. Хотя, и чисто аналоговыми я бы их тоже не называл, но такова традиция.



[AlexJer]

Про невозможность раскачки D-усилителя цифрой понятно. А про то почему цена Lusya ICE125ASX2 больше чем на порядок выше других подобных усилителей пока не понятно.



[Methafuzz]

Потому что модули Ice Power более качественные, нежели совсем уж китайский ноунейм. У них производитель указывает параметры по искажениям и тд.



[Long]

А на предлагаемой плате за 117$ вроде есть БП?

-- Вы вообще не умеете ссылки вставлять нормально?!



[digilab2]

-с блоком питания от сети это серия icepower acp - в вашем случае асp250 ( 100вт 8ом), серия асх это без блока питания впрочем
блок питания сетевой они отдельно делают, а из всего что есть на али имеет смысл смотреть только на тра3116 -она самая качественная
но моща там не 100вт а поменьше



[digilab2]

Оказывается есть полностью цифровые усилитеи! Называются FDA усилители. Вот рассказ

-и на какой из 60 страниц ваш интересный рассказ? вообще то TI выпускает их целую телегу как с аналоговым входом так и с цифровым
+ еще и dsp- цифровой вход , куча регулировок и шим выход, так что ваше открытие запоздало лет так на 12 по моему , ну а ice power
вообще где то в начале 2000г их начал производить совместно с bang&olufsen
-Михаил а у нас вроде кто -то делал ucd усилители весьма недорого , его правда здесь забанили



[Methafuzz]

Оказывается есть полностью цифровые усилитеи! Называются FDA усилители.

В таком усилителе все равно внутри происходит преобразование из PCM в PWM, это тот же ЦАП



[Long]

"андроид тв приставкa" ??

-- Оно самое. Офигеваю - ни одной правильной ссылки!



[AlexJer]

прошу прощения за непростительную ошибку в ссылке. Вот правильная ссылка



[Motosummer]

Спасибо отсутствию интернета, за наше счастливое детство.



[Methafuzz]

Вот правильная ссылка

см. пост #18 Полностью цифровых усилителей не существует, по вашей ссылке усилитель с цифровым входом, но все равно там внутри происходит преобразование из цифры в аналог.



[Vachik155]

В таком усилителе все равно внутри происходит преобразование из PCM в PWM, это тот же ЦАП

Ото вы щас договоритесь, что не бывает одноватных нулей и стоватных единиц. А как же всякую муйню с алли тогда продавать?



[Methafuzz]

О, это не вчера придумано: "Здравые советы еще никому не помогали". На продажи али это никоим образом не повлияет )

Кстати, были попытки сделать полностью цифровые динамики, но кучу сопутствующих недостатков так и не удалось преодолеть



[digilab2]

Кстати, были попытки сделать полностью цифровые динамики, но кучу сопутствующих недостатков так и не удалось преодолеть

-зто как? типа 64K динамиков каждый на свой уровень настроен? или вы имеете ввиду мощный цап прямо в АС



[Vachik155]

типа 64K динамиков каждый на свой уровень настроен?

Концептуально типа того...



[AlexJer]

Methafuzz
в ролике рассказчик акцунтирует внимание на том что в этом типе усилителей ЦАП не используется. Он не понимает принцип работы?



[sunet]

А в принципе же можно в динамике намотать 24 катушки, по одной на каждый бит...и разъем на 25 контактов. Усилитель будет содеражать 24 ключа...



[digilab2]

и получим водокачку, 24 катушки это прмерно 4.5 бит

в ролике рассказчик акцунтирует внимание на том что в этом типе усилителей ЦАП не используется. Он не понимает принцип работы?

-ну и что? на выходе все равно один из вариантов шим



[sunet]

Это почему 4,5 бит??? Первая катушка один виток, вторая два и так далее, еще можно подавать разные напряжения питания, так чтоб была соответствующая доля каждого бита.



[mexap]

Первая катушка один виток, вторая два и так далее

И сколько же витков будет 24-я катушка? А динамик, видимо, будет как у Дока из "Назад в будущее"?



[Tuvalu]

И сколько же витков будет 24-я катушка?

2 в степени 24, надо полагать. 16 777 216 витков.



[digilab2]

2 в степени 24, надо полагать. 16 777 216 витков.

да лело даже не в этом хотя цифра впечатляет , дело в том что там по теплу все плавать начнет и получится в итоге х.з что да и активное
сопротивление никто не отменял , представляю сколько будет 16 777 216 витков у меди , под несколько мегаом наверное

А динамик, видимо, будет как у Дока из "Назад в будущее"?

я думаю поболе + цех выработки жидкого гелия чтобы актив убрать
-помнится мне вот цап кто то на мощной матрице r-2r и ключах делал типа 14-16бит , тем паче там пост фильтр не нужен, насчет
мощного модулятора не слышал
