Распайка балансных и небалансных проводов (1 онлайн

Vovchiklautar

Member
6 Мар 2010
42
1
8
Привет, немного запутался, может кто то подскажет,может ли провод быть балансным, если на одном конце xlr (balanced) а на другом монофонический джек, где холодный минус спаян с оплеткой? Насколько я знаю, балансный кабель должен быть трехконтактным по своей структуре.


mms

Active Member
18 Июл 2012
128
26
28
Неважно сколько контактов. В балансном сигнале/кабеле две сигнальные линии, если линия одна, то кабель не балансный.

  • Like
Реакции: Vovchiklautar

Vovchiklautar

Member
6 Мар 2010
42
1
8
Неважно сколько контактов. В балансном сигнале/кабеле две сигнальные линии, если линия одна, то кабель не балансный.
Спасибо за ответ. А что в ситуации со стерео гнездом тогда? Стерео кабель может быть получается балансным моно, либо же небалансным стерео? А балансные стерео кабели бывают?


mms

Active Member
18 Июл 2012
128
26
28
А что в ситуации со стерео гнездом тогда?
Бывает балансный кабель с одной стороны трехконтактный TRS, а с другой техконтактный XLR. Таким кабелем часто соединяют выход аудиоинтерфейса и вход студийных мониторов.


Vovchiklautar

Member
6 Мар 2010
42
1
8
Бывают, например кабель конденсаторного стерео микрофона. Это XLR c пятью контактами, общий, две линии одного канала и две линии второго канала.
Это очень необычный xlr с пятью контактами) Сейчас загуглил, не встречал таких даже) Получается, что и гнездо где то должно быть входное то же с пятью контактами, либо два моно xlr (male) для подключения


Vovchiklautar

Member
6 Мар 2010
42
1
8
Бывает балансный кабель с одной стороны трехконтактный TRS, а с другой техконтактный XLR. Таким кабелем часто соединяют выход аудиоинтерфейса и вход студийных мониторов.
Может вы имели в виду двухконтактный TRS и трехконтактный XLR?


mms

Active Member
18 Июл 2012
128
26
28
Получается, что и гнездо где то должно быть входное то же с пятью контактами, либо два моно xlr (male) для подключения
Обычно, такой кабель с одной стороны имеет XLR 5pin, а с другой стороны раздваивается - два XLR 3 pin.


Vovchiklautar

Member
6 Мар 2010
42
1
8
Нет трех контактный TRS. Сигнал балансный с двумя сигнальными линиями. Наконечник одна линия (hot), кольцо вторая (cold) и основание - земля.
А, ну это да, при этом карта должна еще поддерживать балансный выход? Или балансным бывает только вход? Где фаза инвертируется обычно?


mms

Active Member
18 Июл 2012
128
26
28
А, ну это да, при этом карта должна еще поддерживать балансный выход? Или балансным бывает только вход?
Почти все аудио интерфейсы имеет балансный выход. Да, балансный выход нужно соединять с балансным входом.


Vovchiklautar

Member
6 Мар 2010
42
1
8
Почти все аудио интерфейсы имеет балансный выход. Да, балансный выход нужно соединять с балансным входом.
Допустим, если выходное устройство, пусть это будет DJ пульт Numark имеет балансные выходы, а входное устройство (основной пульт) имеет небалансные входы на стереопарах, чем это может быть чревато? Сигнальные провода короткие.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
Это очень необычный xlr с пятью контактами
-есть вроде и с восьмю , пяти- шести- контактный часто для лаиповых миков употребляется

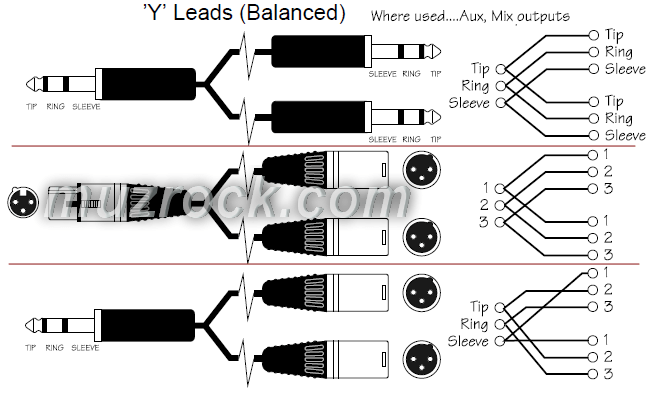

Привет, немного запутался, может кто то подскажет,может ли провод быть балансным, если на одном конце xlr (balanced) а на другом монофонический джек, где холодный минус спаян с оплеткой
так паять нельзя так как если на выходе стоит обычная симметрия то добавятся искажения а замкнутый канал вообще может вылететь ,
если же симметрия серво балансед или трансформаторная то для небаланса ычк равно надо замыкать -сигнала с землей непосредственно н выходе , но паять все равно балансным кабелем холодный конец оторван со стороны выхода и как у вас соединен на входе землей rca
так по крайней мере магнитная составляющая наводки уменьшается
-не все картинки представленные в п3 верные , т.е электрически они верны а вот с точки зрения где холодный замыкать не совсем , кстати
rca-rca тоже лучше паять балансным кабелем с оторванным со стороны выхода холодным концом , также много путаницы в извсестной
картинке фирмы rain
Допустим, если выходное устройство, пусть это будет DJ пульт Numark имеет балансные выходы, а входное устройство (основной пульт) имеет небалансные входы на стереопарах, чем это может быть чревато? Сигнальные провода короткие.
-надо точно знать тип симметрии которая используется на выходе , обычно пишут в юзер гуде, исходя из этого паять как написано выше,
также надо избегать контуров по земле когда соединяются много устройств, если получается контур то одну или несколько земель
(оллеток, экранов) надо оторвать лучше всего от выходов( оторвать конечно это не в буквальном смысле)

Последнее редактирование:

Vovchiklautar

Member
6 Мар 2010
42
1
8
-есть вроде и с восьмю , пяти- шести- контактный часто для лаиповых миков употребляется

так паять нельзя так как если на выходе стоит обычная симметрия то добавятся искажения а замкнутый канал вообще может вылететь ,
если же симметрия серво балансед или трансформаторная то для небаланса ычк равно надо замыкать -сигнала с землей непосредственно н выходе , но паять все равно балансным кабелем холодный конец оторван со стороны выхода и как у вас соединен на входе землей rca
так по крайней мере магнитная составляющая наводки уменьшается
-не все картинки представленные в п3 верные , т.е электрически они верны а вот с точки зрения где холодный замыкать не совсем , кстати
rca-rca тоже лучше паять балансным кабелем с оторванным со стороны выхода холодным концом , также много путаницы в извсестной
картинке фирмы rain

-надо точно знать тип симметрии которая используется на выходе , обычно пишут в юзер гуде, исходя из этого паять как написано выше,
также надо избегать контуров по земле когда соединяются много устройств, если получается контур то одну или несколько земель
(оллеток, экранов) надо оторвать лучше всего от выходов( оторвать конечно это не в буквальном смысле)
Благодарю за информацию!


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-у меня там странные слова в тексте попадаются , это у меня просто темно , если что непонятно то спрашивайте, например что я имел ввиду под словом ычк сам не пойму, вроде как "все"


Vovchiklautar

Member
6 Мар 2010
42
1
8
Где ошибка в схеме распайки балансных инсертных проводов? Разве балансные кабели на TRS не должны быть все 3-х контактными?


Вложения

коб

Well-Known Member
10 Ноя 2019
1.909
1.220
113
66
Москва
У вас инсерт не балансный . Смотрите внимательнее на схему .


коб

Well-Known Member
10 Ноя 2019
1.909
1.220
113
66
Москва
На первой схеме у вас на на трёхконтактном джековом инсертном гнезде подключены : Посыл , возврат , и общая масса . Баланса там нет .


коб

Well-Known Member
10 Ноя 2019
1.909
1.220
113
66
Москва
Именно, собственно поэтому и возникают сомнения в этих схемах из интернета, где черти что начерчено.
Это понятно . Теперь вам нужно открыть мануал пульта и компрессора и посмотреть балансныйе или нет у вас инсерты на пульте и входы и выходы у компрессора . Хотя можно и без мануала если оборудование под рукой .


Vovchiklautar

Member
6 Мар 2010
42
1
8
Это понятно . Теперь вам нужно открыть мануал пульта и компрессора и посмотреть балансныйе или нет у вас инсерты на пульте и входы и выходы у компрессора . Хотя можно и без мануала если оборудование под рукой .

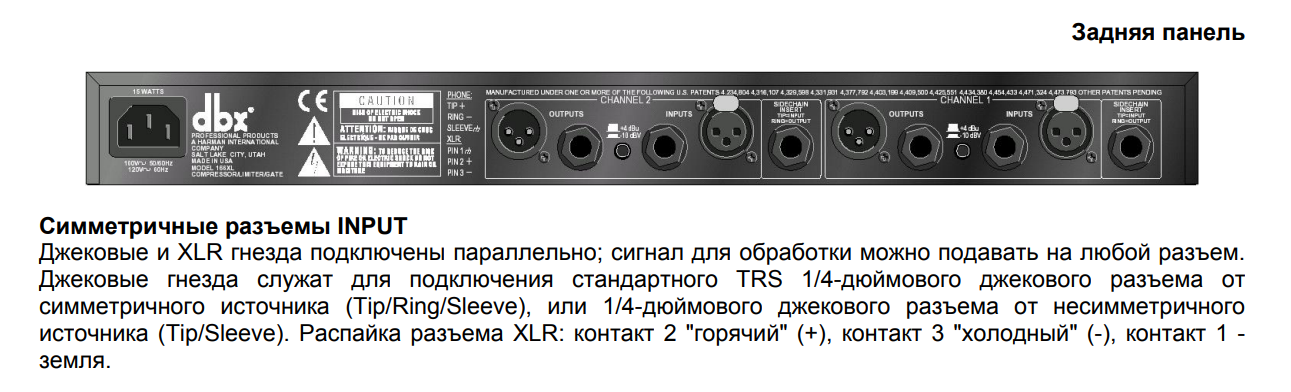

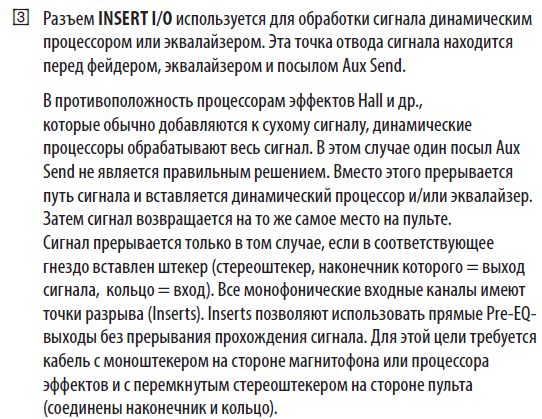

Судя по всему инсертные входы пульта не симметричные (Behringer Eurodesk SX 3242FX Скрин1 ), а компрессор DBX 166XL (Скрин2) имеет все входы и выходы симметричные. Тем не менее, хотелось бы с этими вопросами распайки покончить наконец, вот и пытаюсь разобрать все вариации соединений...


Вложения

коб

Well-Known Member
10 Ноя 2019
1.909
1.220
113
66
Москва

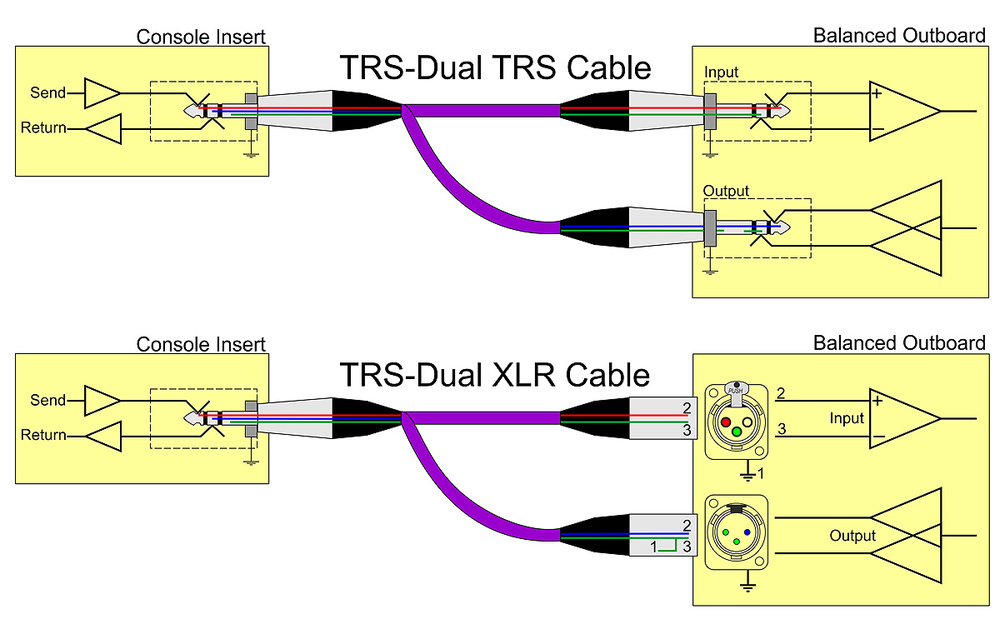

@Vovchiklautar, Ну теперь задача ясна . Необходимо спаять шнур для подключения небалансного инсерта пульта к балансным гнёздам компрессора . Такой шнур известен и называют его "ШТАНЫ". Проще было-бы нарисовать , но сейчас нет возможности , потому попробую на словах ... Для начала берём три джэка , один обязательно трёх контактный (стерео) а два можно двух (моно) Моно- джэки у вас пойдут в компрессор один на вход , другой на выход (нужно потом будет пометить ). ну а в инсерт пульта пойдёт стерео джэк . С распайкой всё элементарно- просто . В стерео-джэк заходят два провода . Земли их соединяются вместе и паяются на корпус джэка ну а централльные жилы идут одна на шарик а другая на кольцо соответственно . Понятно , что провода одножильные с экраном . ну вот пожалуй и всё :) Успехов.....


Vovchiklautar

Member
6 Мар 2010
42
1
8
@Vovchiklautar, Ну теперь задача ясна . Необходимо спаять шнур для подключения небалансного инсерта пульта к балансным гнёздам компрессора . Такой шнур известен и называют его "ШТАНЫ". Проще было-бы нарисовать , но сейчас нет возможности , потому попробую на словах ... Для начала берём три джэка , один обязательно трёх контактный (стерео) а два можно двух (моно) Моно- джэки у вас пойдут в компрессор один на вход , другой на выход (нужно потом будет пометить ). ну а в инсерт пульта пойдёт стерео джэк . С распайкой всё элементарно- просто . В стерео-джэк заходят два провода . Земли их соединяются вместе и паяются на корпус джэка ну а централльные жилы идут одна на шарик а другая на кольцо соответственно . Понятно , что провода одножильные с экраном . ну вот пожалуй и всё :) Успехов.....
Спасибо, теперь понятно. Меня убеждали в магазине, что такой провод является балансным, какой вы описали выше. Я пытался объяснить, что он не может быть в этом случае симметричным... "Хорошие" специалисты ;) А если мы делаем балансные "штаны", то все джеки, как я понял должны быть стерео (TRS) с соответствующей распайкой:

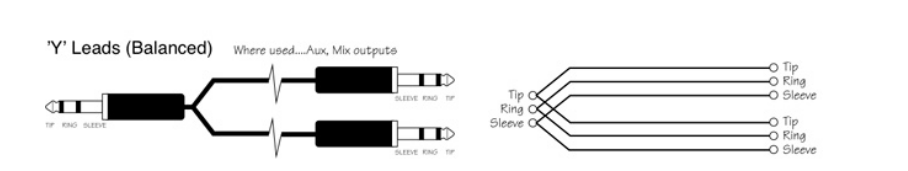

Вложения
