Конденсаторный микрофон sE electronics X1 S со времен затихает
- Автор темы проблемный вопросник
- Дата начала
Ну какие конденсаторы, парни,
читаешь подобные топики и волосы дыбом)
это примерно как приём аспирина от ковида и запора, без разбора. В первую очередь копать нужно входные цепи капсюля - возможно стекание напряжения поляризации через влагу в самом капсюле или на плате. Возможно, плавающий обрыв какого-то резистора в цепях питания или где-то плохая пайка/плохой контакт.
И отнести в обычную музыкальную мастерскую широкого профиля это тоже не выход… В таких случаях (особенно с плавающими дефектами) нужен хороший спец именно по микрофонам, т.к. такой человек обладает опытом, пониманием в предмете, соответствующей тактикой поиска неисправности, и ничего не станет менять наобум.
читаешь подобные топики и волосы дыбом)
это примерно как приём аспирина от ковида и запора, без разбора. В первую очередь копать нужно входные цепи капсюля - возможно стекание напряжения поляризации через влагу в самом капсюле или на плате. Возможно, плавающий обрыв какого-то резистора в цепях питания или где-то плохая пайка/плохой контакт.
И отнести в обычную музыкальную мастерскую широкого профиля это тоже не выход… В таких случаях (особенно с плавающими дефектами) нужен хороший спец именно по микрофонам, т.к. такой человек обладает опытом, пониманием в предмете, соответствующей тактикой поиска неисправности, и ничего не станет менять наобум.
Поддержу. Я не часто ремонтирую микрофоны. Но в этом году заменил капсюли у 2-х от SE Electronics. Симптомы такие же, либо залипание мембраны при любом напряжении поляризации(от 40 до 70 Вольт).
Дело в том что мик не реагирует на переключение -10 на 0 и нет характерного щелчка в наушниках .. переключение на -20 работает и слышно щелчок.. мастер пропаял ВСЕ элемнты… один резистор с надписью DIF не звониться - и номинал не узнать,поиск DIF в инете ничего не дал
Последнее редактирование:
Может из за этого падать чувствительность? Причем никаких шумов не появляется… просто падает уровень на входе и хоть ты тресни…. Причем плавно падает,сначала пики до -10 если громко петь потом все ниже и в итоге средний уровень -25дб что нереально плохо для записи…. Или выкручивать Гейн и тогда шум предусилителя….
Менять капсюль??

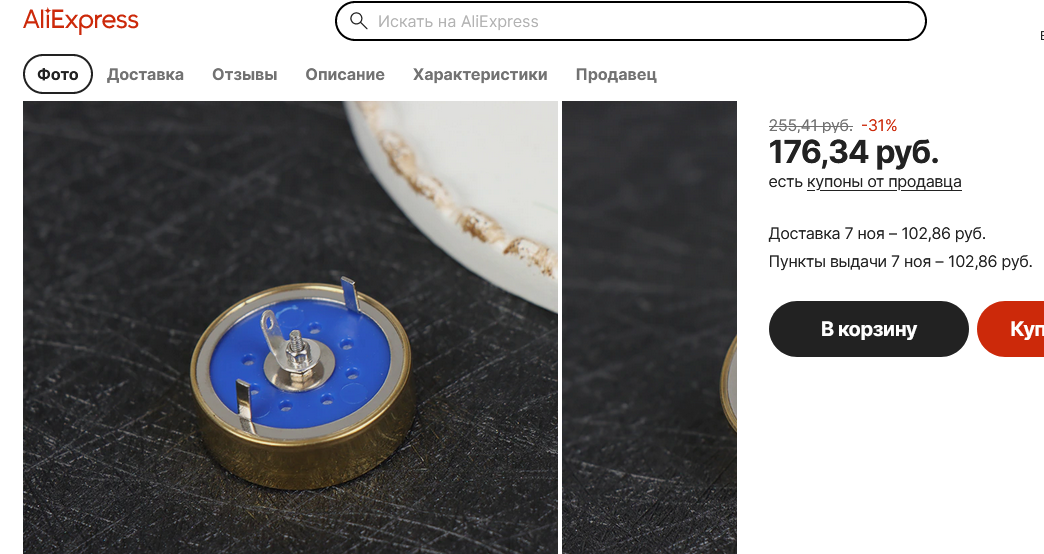

Замените капсюль на дешевый электрет:
Так можно будет определить исправность вашего капсюля.

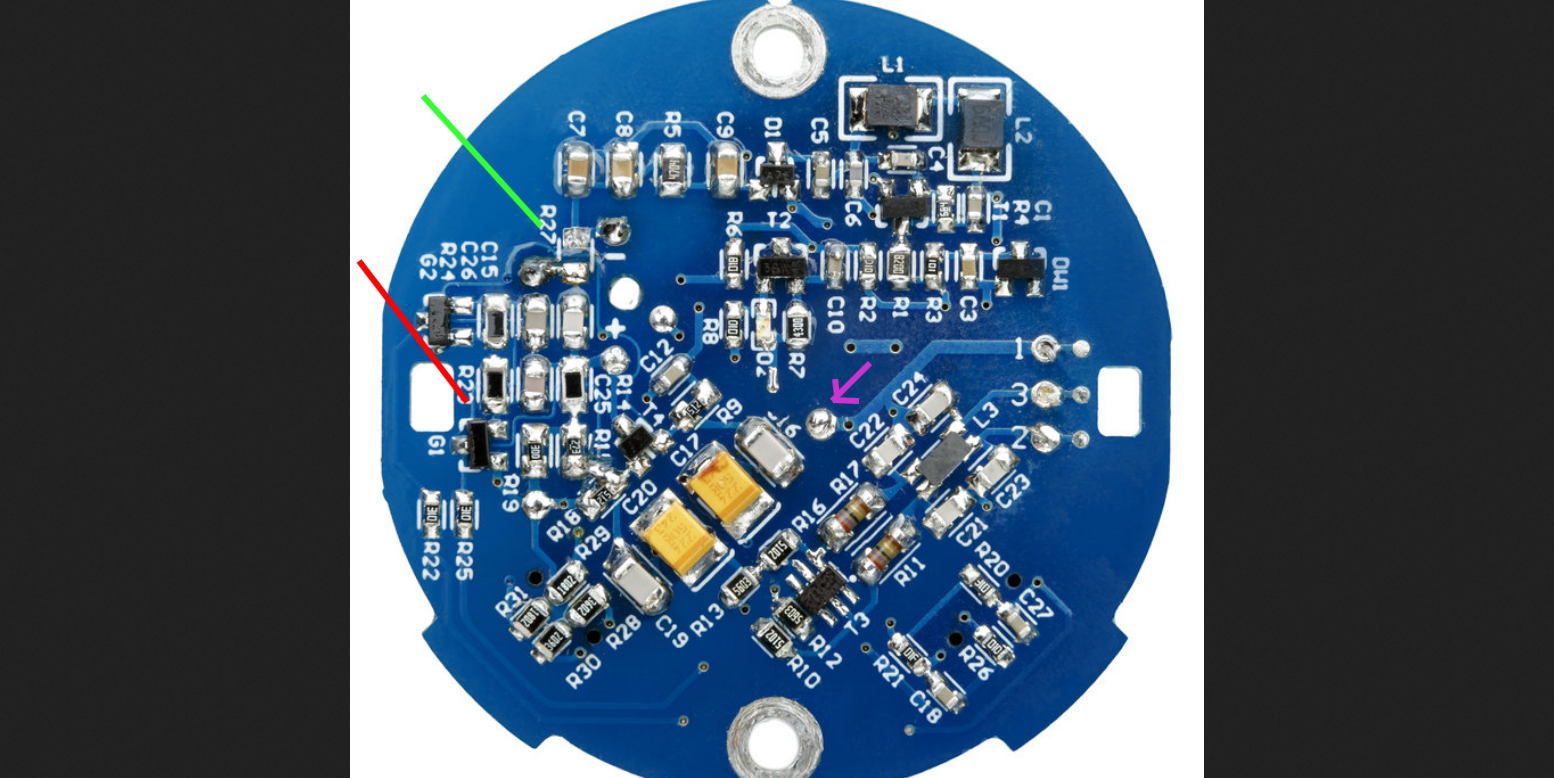

Сейчас ваш капсюль припаян где-то СЮДА и СЮДА. Электрет нужно будет припаять СЮДА и СЮДА.
Так можно будет определить исправность вашего капсюля.
Сейчас ваш капсюль припаян где-то СЮДА и СЮДА. Электрет нужно будет припаять СЮДА и СЮДА.
Спасибо.но замена на китайский капсюль вгонит меня в творческую депрессию..) я только вокальную комнату построил,с окном в студию,звукопоглощение 20см в круг… купил SE X1S…. А он падла теряет громкость….. и не реагирует на переключение -10 на 0…. в этих положениях переключателя средний уровне -25дб….переключатель на -20 нормально работает… но там совсем тихо получается.
Ps - у меня есть китайский bm-800 конденсаторный… может с него капсюль поставить для теста ?
Последнее редактирование:
Да. Если капсюль в нем 16-25 мм. Сделайте его фото со стороны припаянных проводов, скажу точно ))
два разных электронщика проверили плату,все работет.а чуйка падает…. Я от бессилия - вытащил капсюль,ватной ушной палочкой и кипяченой водой почистил что смог,были следы плевков мелкие и немного пыли- и о чудо все заработало.при громком пении пики достигают -8дб и не падает чувствительность ) чудеса да и только.даже кайфанул - какой качественный звук
Элементы аттенюатора находятся на платке, на которой расположены сами переключатели. В вашем случае- на обороте платки, там, где припаяны переключатели. 1-2 конденсатора всего. Конденсаторы подключаются параллельно капсюлю. Вот так это сделано у Нойманна:
Возможно у вас "умер" переключатель. Если вам не нужен аттенюатор удалите переключатель или конденсаторы из схемы. Потом всегда можно вернуть.
Возможно у вас "умер" переключатель. Если вам не нужен аттенюатор удалите переключатель или конденсаторы из схемы. Потом всегда можно вернуть.
Если эти значения в Мегаомах, то теоретически можно )
Слелайте фото оборотной стороны платы, где этот загадочный аттенюатор у вас…

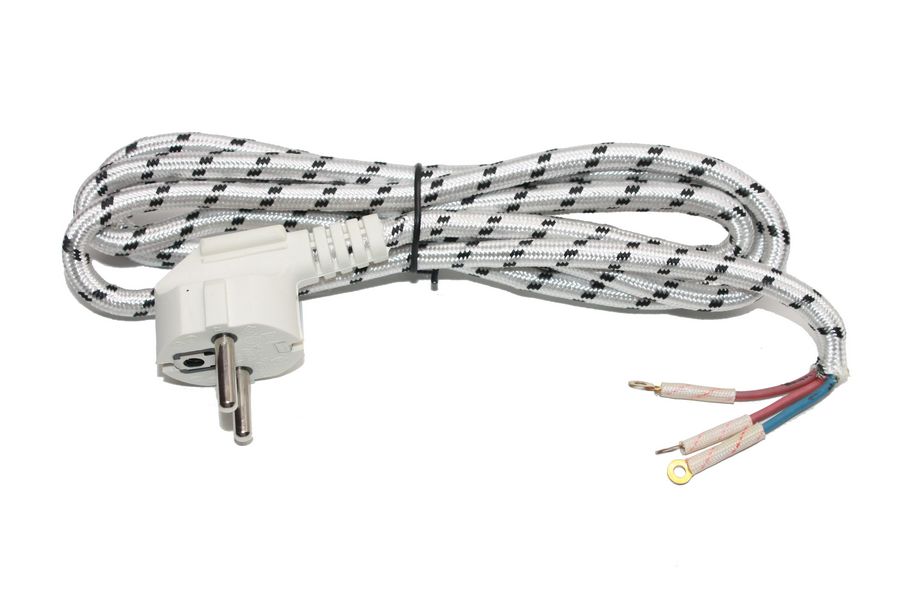

Какого именно шнура ? Не такого?
Насколько я понимаю, провода от капсюля до преобразователя должны быть короткими. В идеале- очень короткими. Как вы подключите сторонний преобразователь? Наростите провода от капсюля?

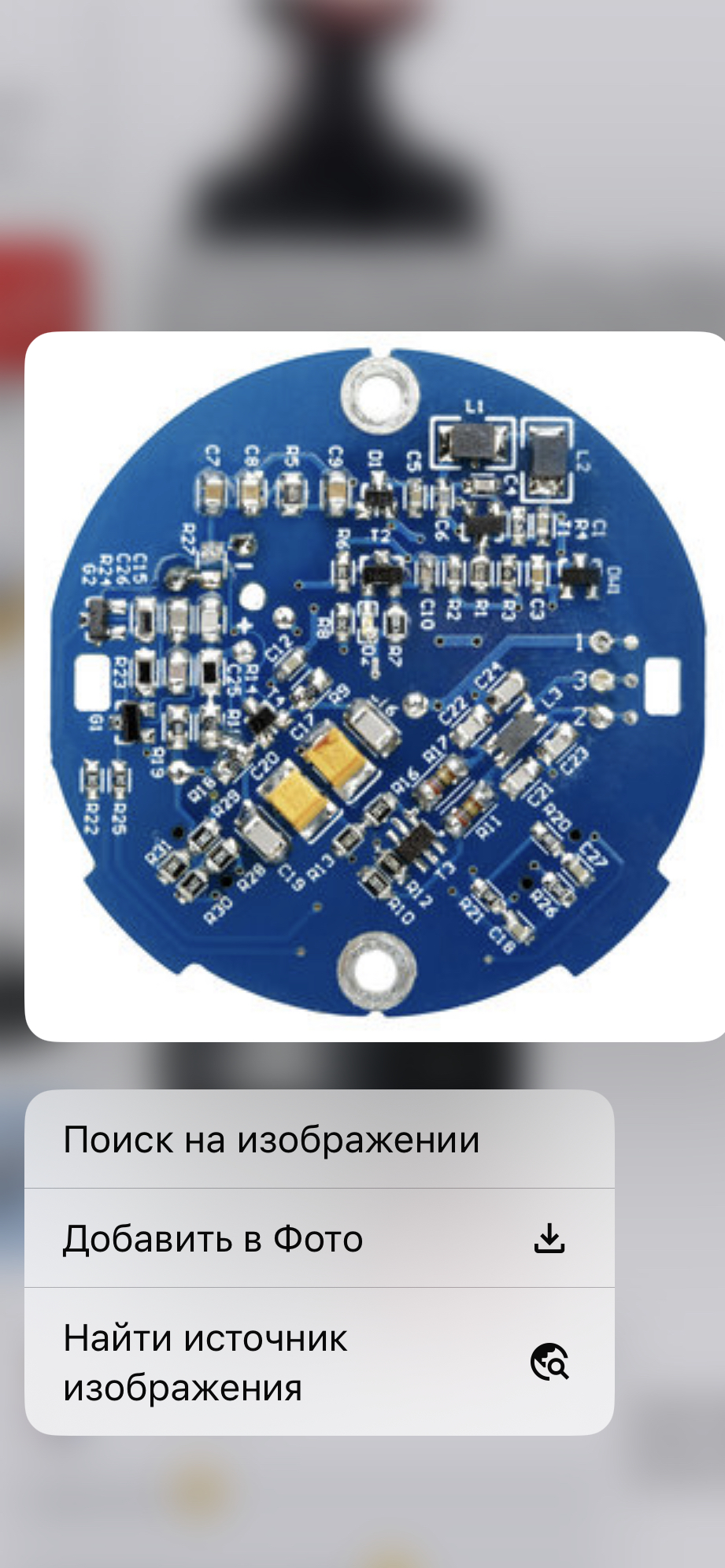

Если неисправен преобразователь в микрофоне, делайте другой. Заказывайте в Китае или пилите\паяйте сами. Ничего сложного. При некоторой сноровке можно и действующий аттенюатор сделать. Я тут у коллеги подсмотрел разводку и сделал себе в китайский клон АТ2020 круглую платку.
