Он уже давно не выпускается, мы решили, что это был неудачный опыт.
Усилитель Clear Sound Amplifier (CSA)
- Автор темы Schmidt
- Дата начала
2х100Вт/4Ом, 2х50Вт/8Ом. На новой платформе.Тадыанонсируйте уже какой будет эта самая середина ?
Остальное позже.
Последнее редактирование:
приехал, упакован серьезно, еще раз благодарю за годное железо.

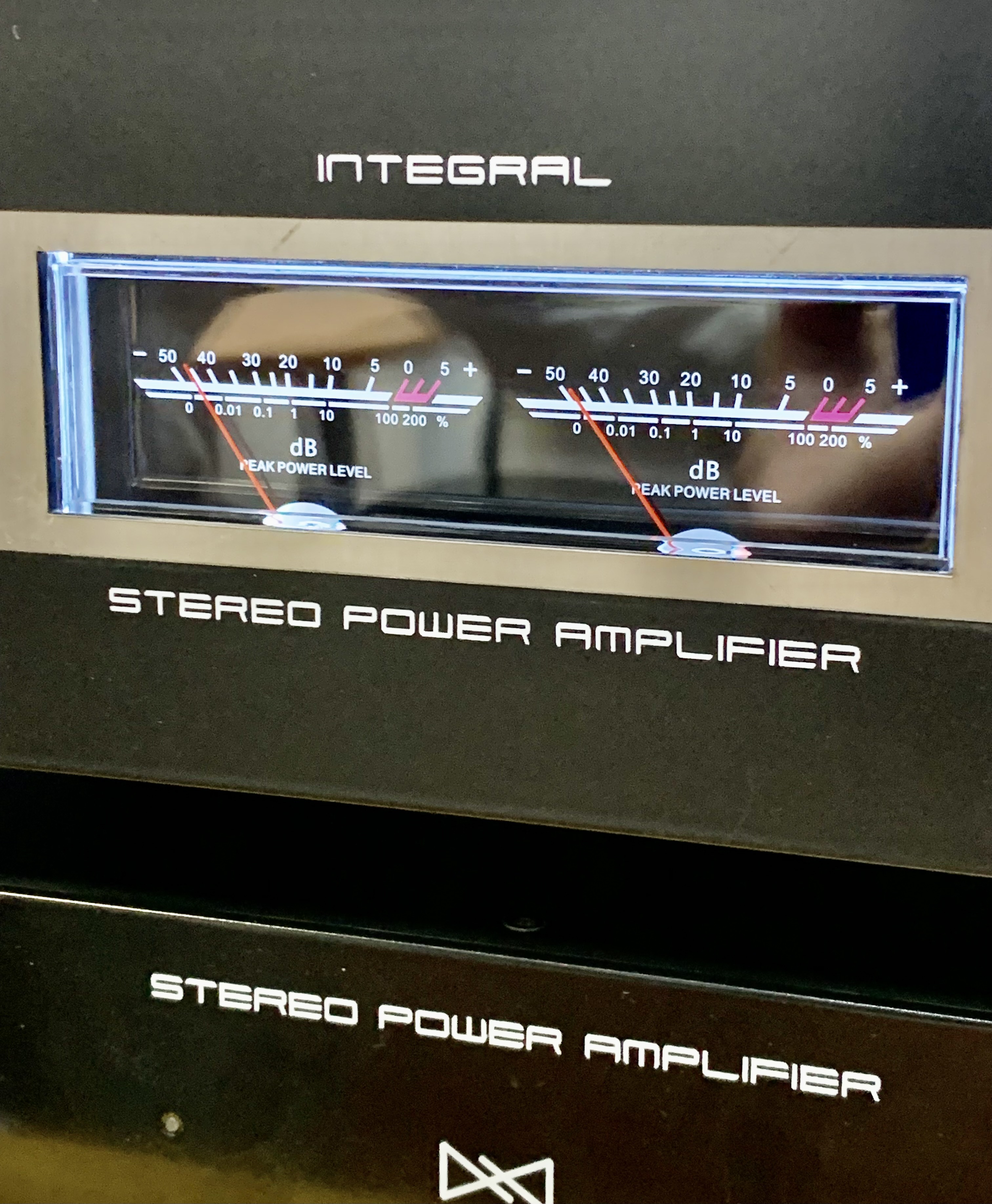

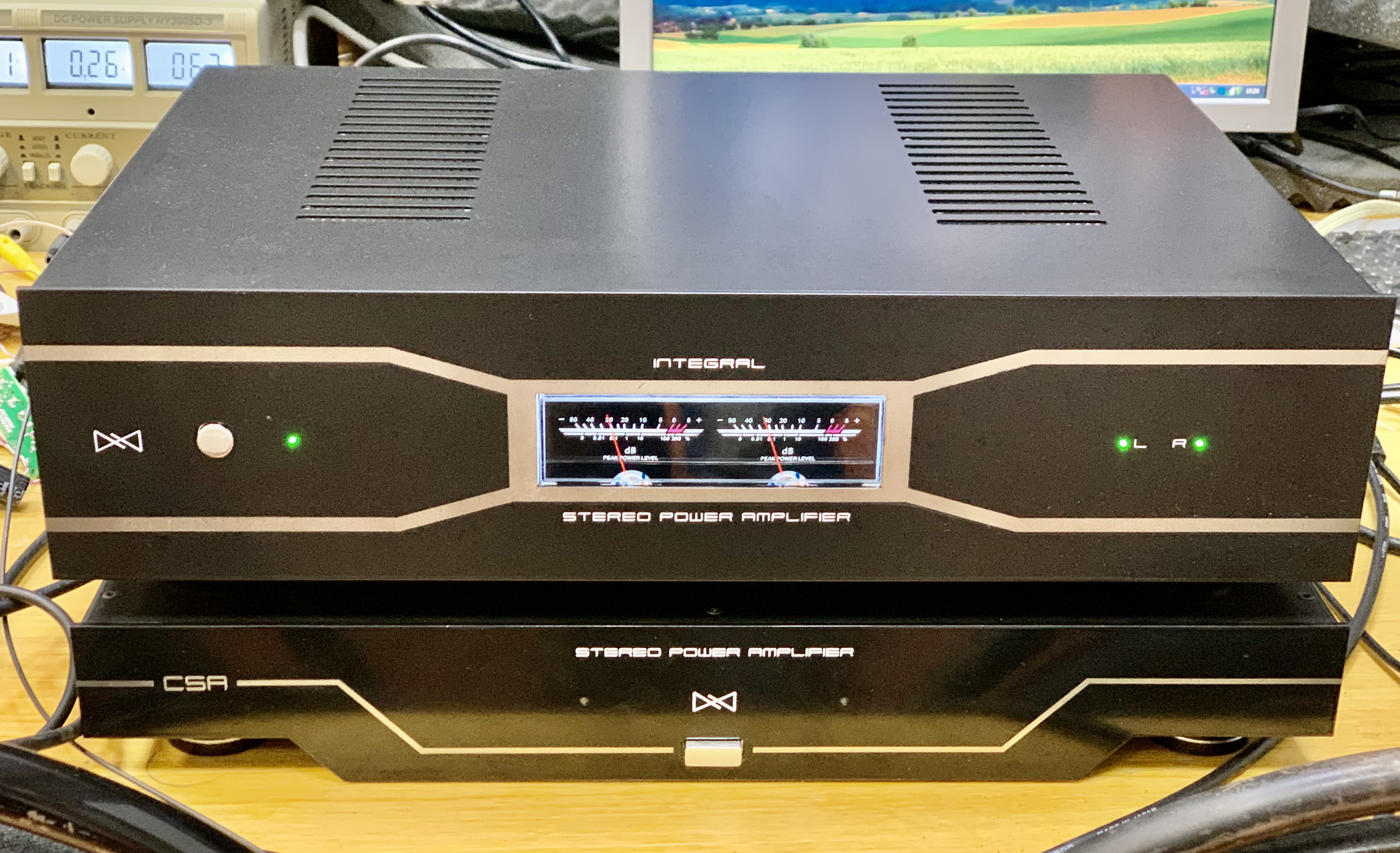

Интеграл. Первый образец. 100Вт/4Ом. В субботу повезем на обмеры. И наверное оставим его как демо в Москве, но это не точно ))
А параметры уже можно засветить? Или в силу "предварительности" пока нет? И примерную стоимость.
@Ocean, бюджет в районе чуть ниже 100К. При мощности -10дБ на 4Ом искажения лучше -130дБ на нашем стенде. Более подробно измерим в субботу.
Аппарат уже был на тесте у одного ЗР и получил очень лестные оценки, даже в сравнении с CSB.
Аппарат уже был на тесте у одного ЗР и получил очень лестные оценки, даже в сравнении с CSB.

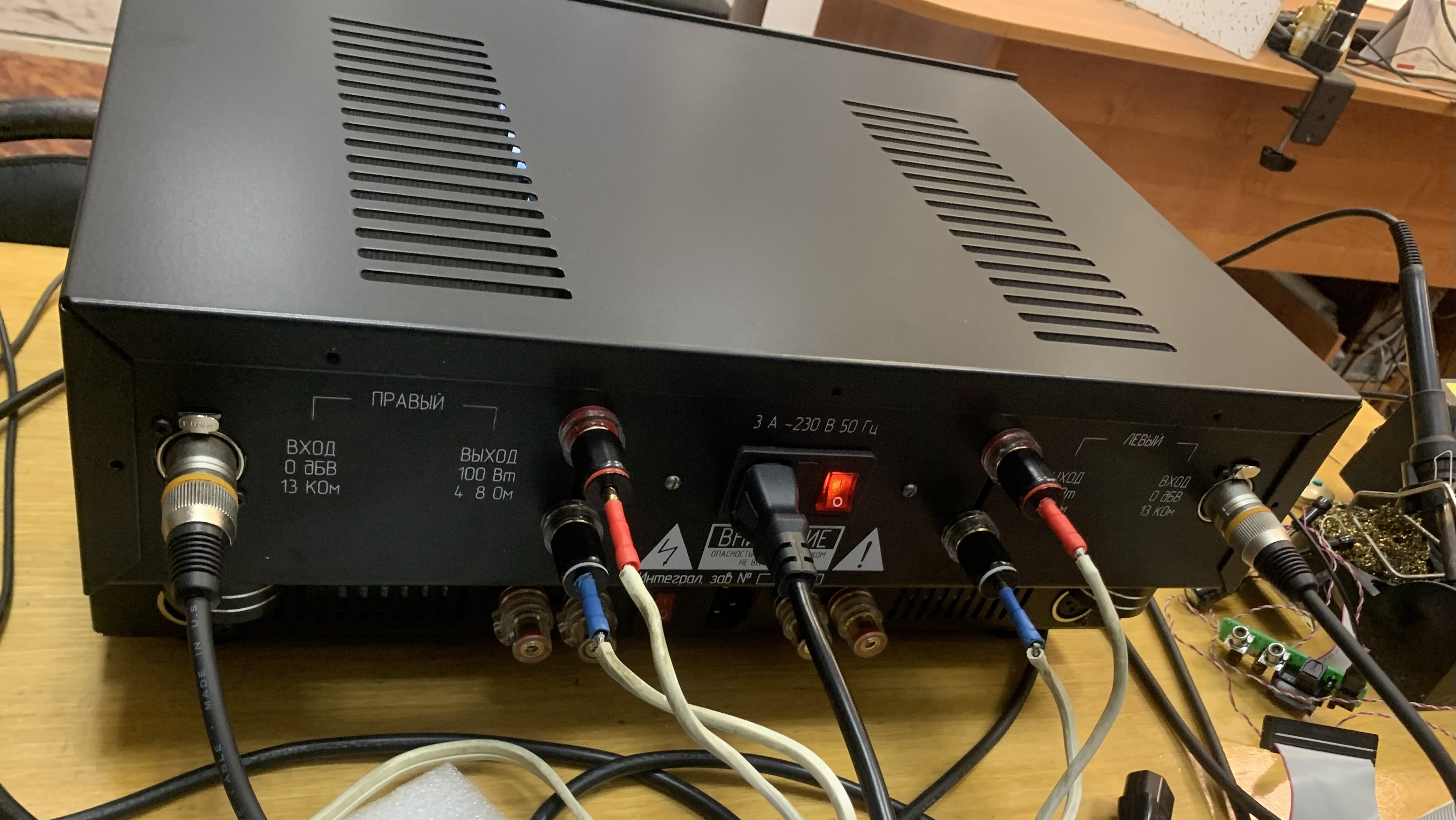

Это мощник. Один вход, один выход. Вот фото сзади.Ну, тогда ждём полноценных фото со всех сторон и описание входов/выходов.
Как же чертовски приятно, что я первый кто его успел поюзать и посводить на нем!!!! Чуть позже обязательно оставлю полнометражный отзыв, а пока только могу сказать, что я уже его заказал)
Тогда Voluminous требует новую морду - такую же чОрную и без "ушей" (коробку-то менять необязательно, а ножки можно приделать прямо к текущей). И тогда я мог бы стать вторым.
Ну, положим, не вторым ) Так как Андрей тоже не первый )))
С мордой планируем, на всё сил не хватает.
Появился у меня Интеграл на недельку! Хе-хе, ребятушки, Нижний Новгород поднимет Россию с колен!

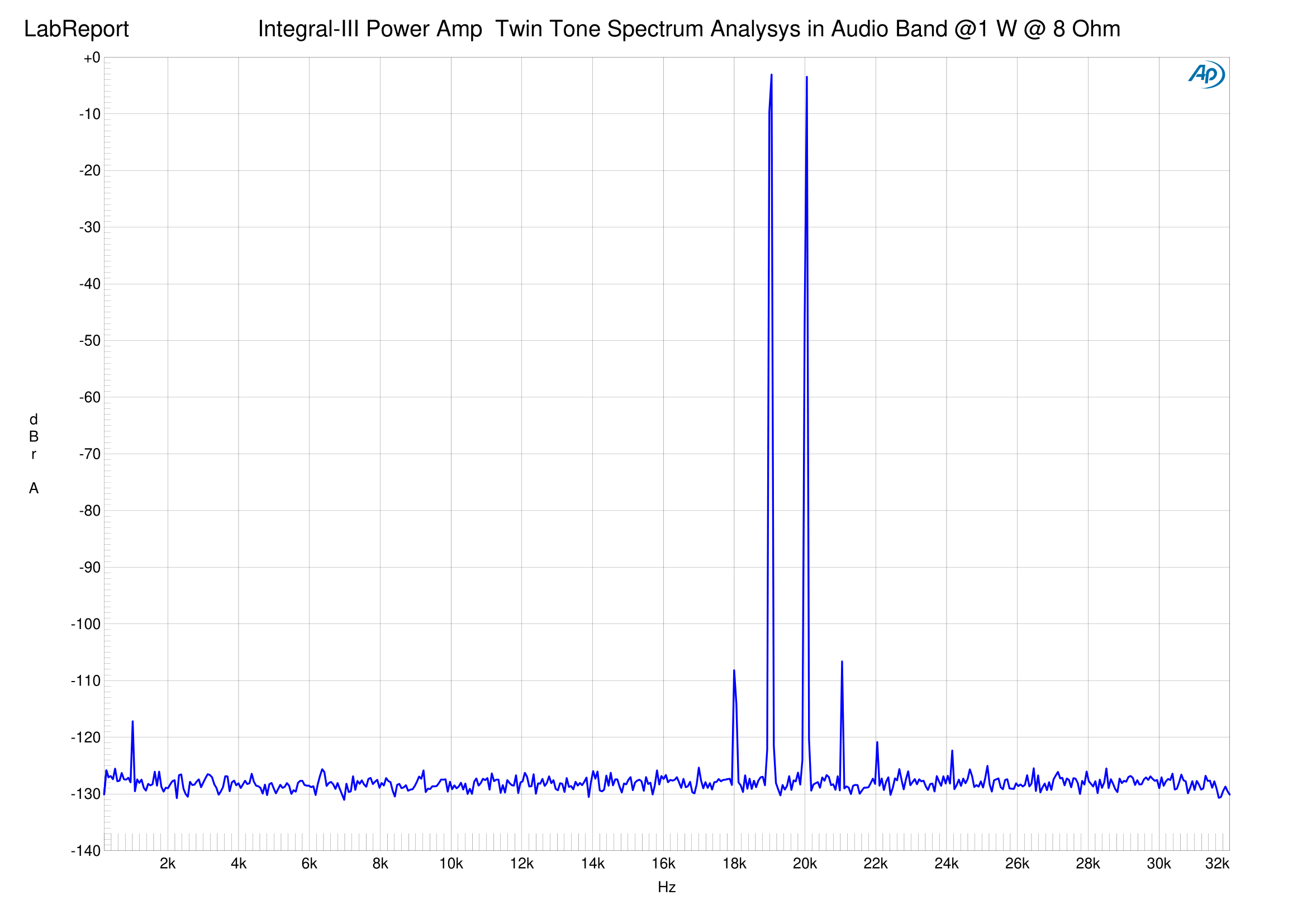

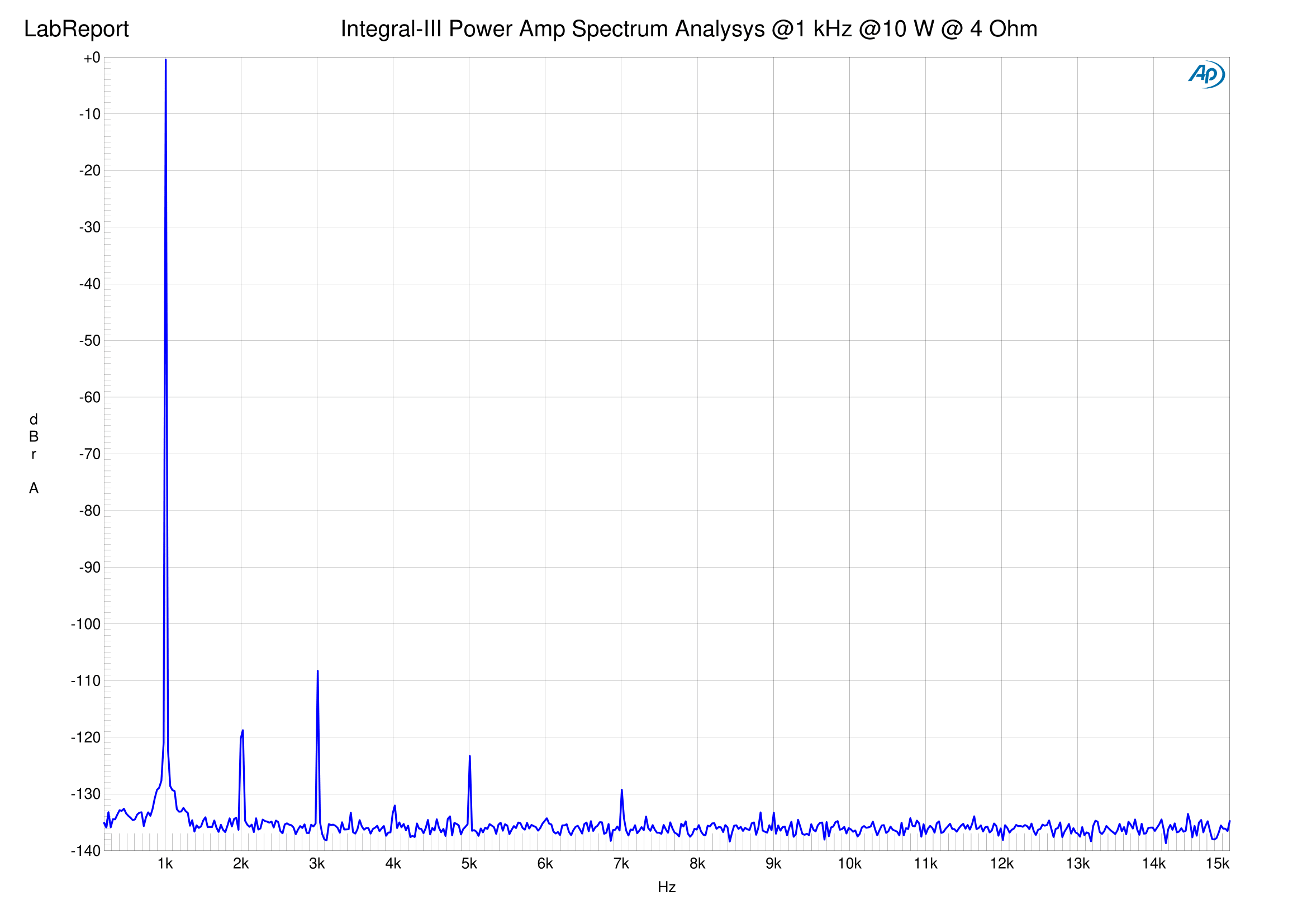

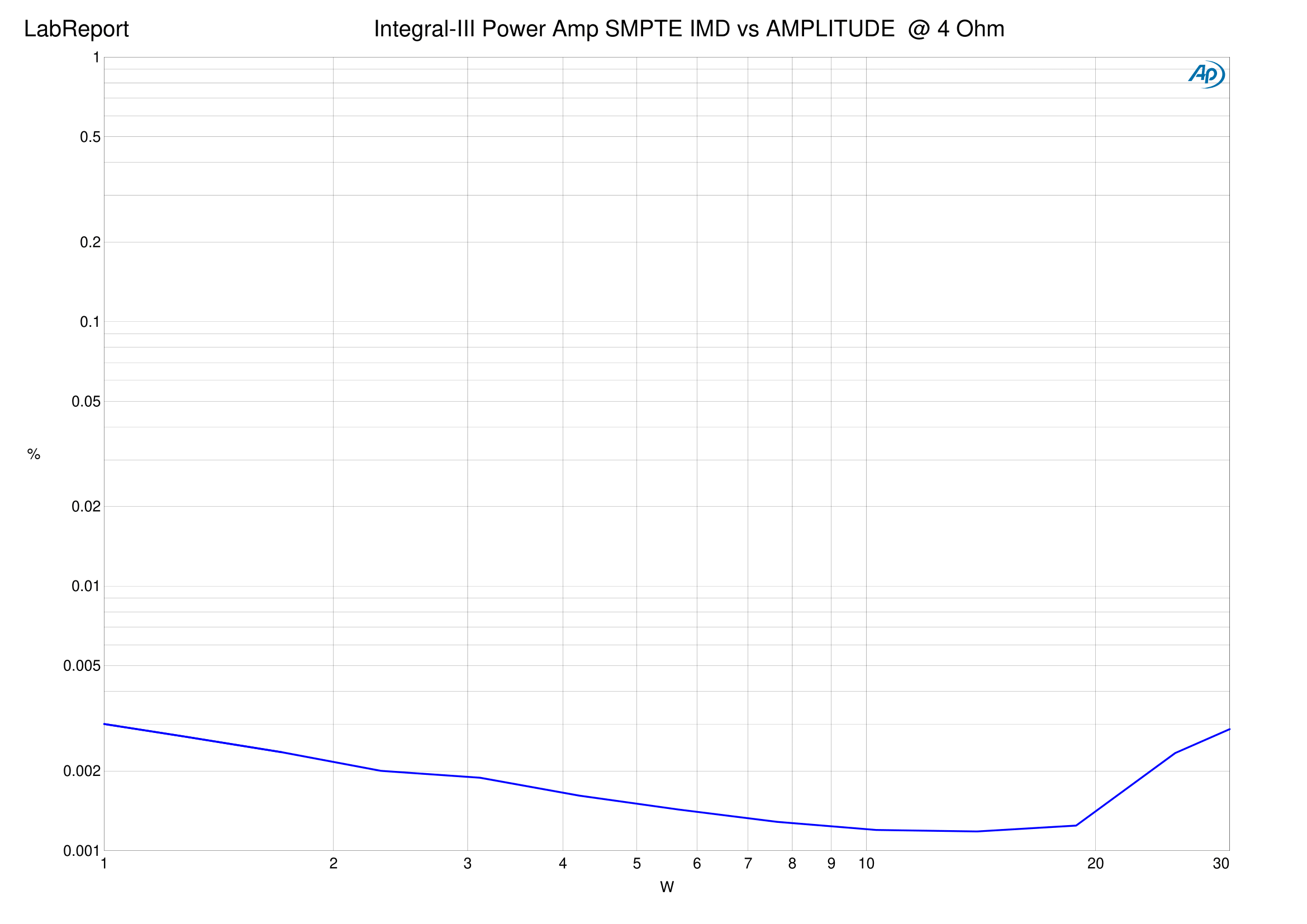

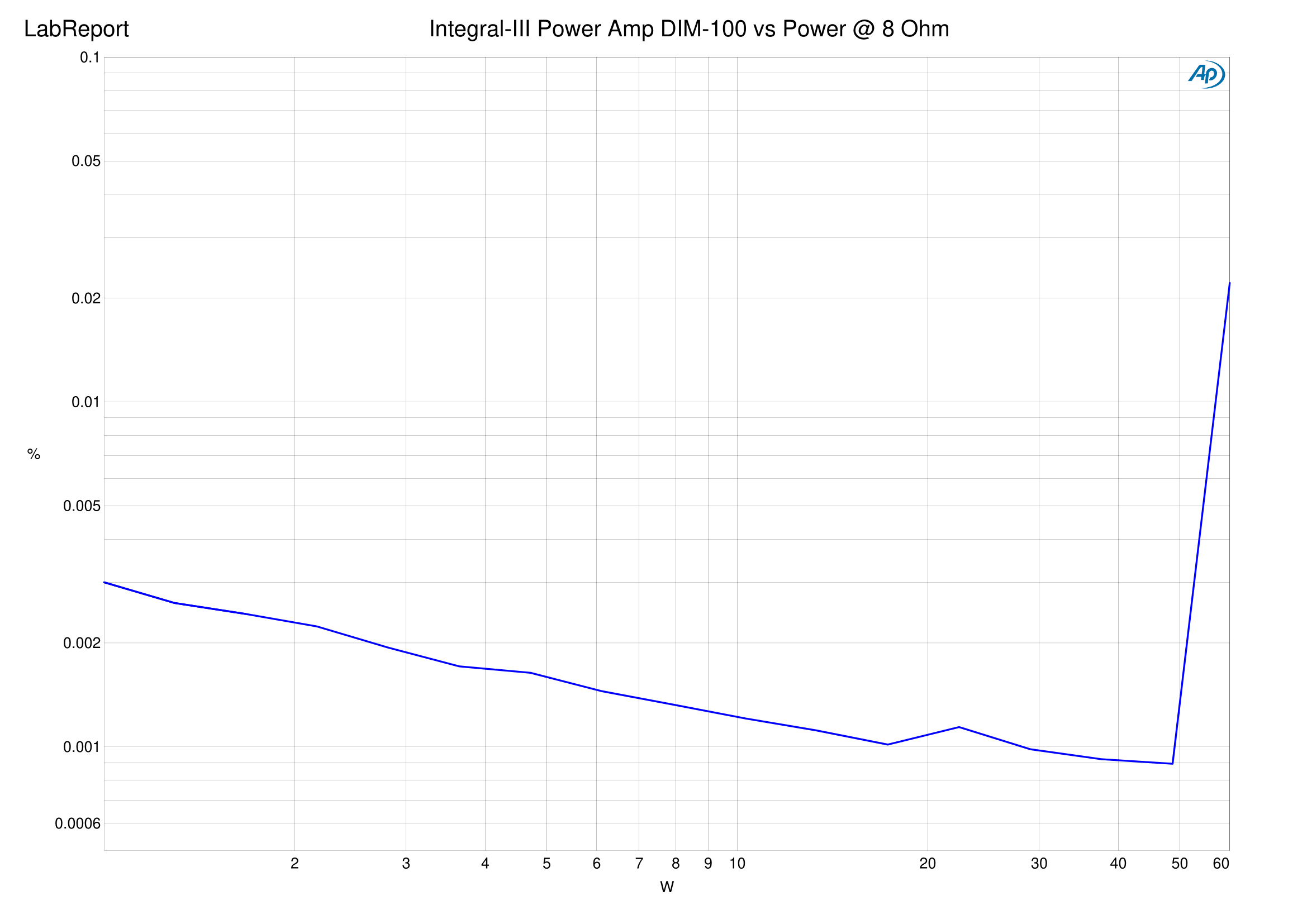

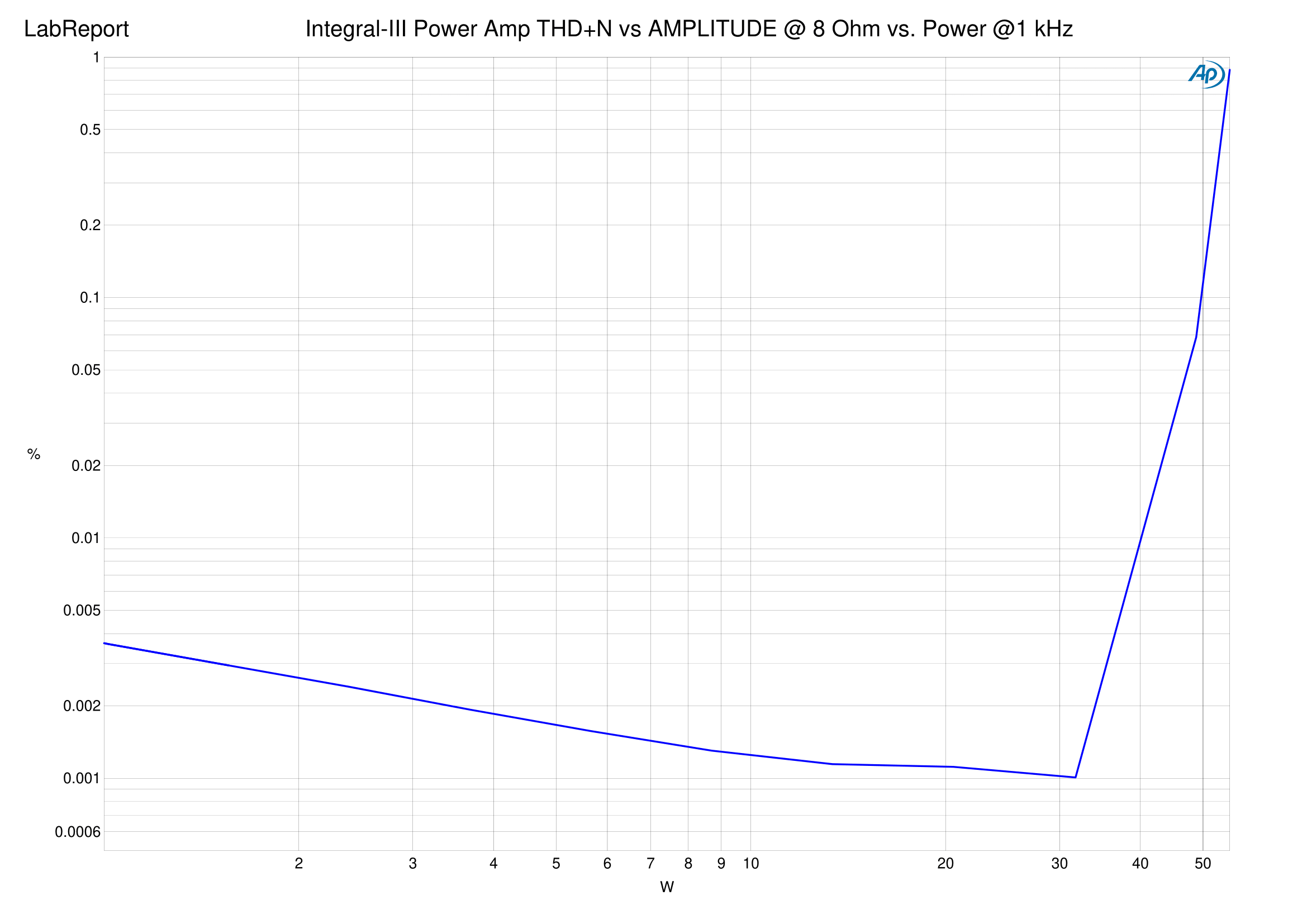

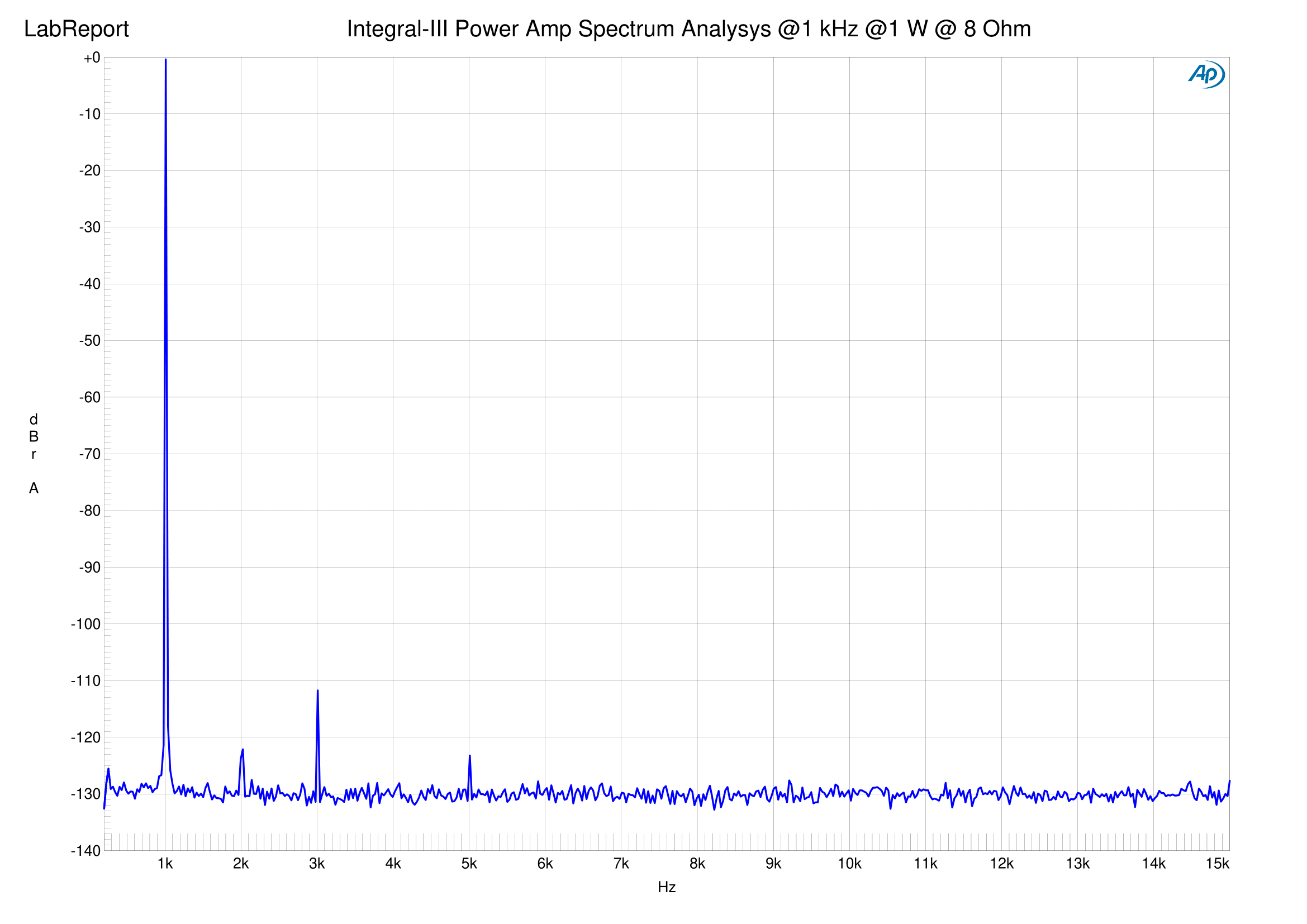

Прикладываю несколько замеров Интергала со вчерашней поездки к Михаилу Long.
Как всегда - огромная благодарность Михаилу за тёплую компанию и помощь!
Аппарат с очень малой обратной связью, прошу обращать на это внимание при просмотре графиков.
Все легенды в заголовках графиков.
Как всегда - огромная благодарность Михаилу за тёплую компанию и помощь!
Аппарат с очень малой обратной связью, прошу обращать на это внимание при просмотре графиков.
Все легенды в заголовках графиков.
Последнее редактирование:
А можно для любопытных Варвар минифак по поводу очень малой обратной связи? Почему на это нужно обращать внимание при просмотре графиков?
Есть два пути получить хорошие замеры аппарата, первый - сделать обычный аппарат с глубокой обратной связью, которая "исправит" "кривизну" схемы и даст получить весьма чистые спектры на синусоидальном сигнале. А есть и другой путь - тщательная оптимизация аппарата по узлам, не надеясь на исправление с помощью глубокой обратной связи. В этом случае сложность проектирования значительно возрастает, как и сложность получить хорошие цифры замеров на синусоидальном сигнале, аппарат получается в хорошо нагретом тепловом режиме и довольно сложным.
Большинство начинающих разработчиков всегда идут по первому пути - накрутим побольше усиления, а обратная связь "уберёт" ошибки. По мере взросления разработчика он может прийти ко второму пути - тщательное вылизывание конструкции по узлам.
а финишем разработчика будет 5W в чистом A классе с THD=1,5%
Да, Audio Precision AP2722.
В нашей лабе тоже есть и генераторы и АЦП - но они не сертифицированы, и, ИМХО, "домашние замеры" на таком оборудовании писать в паспорт изделия некорректно.

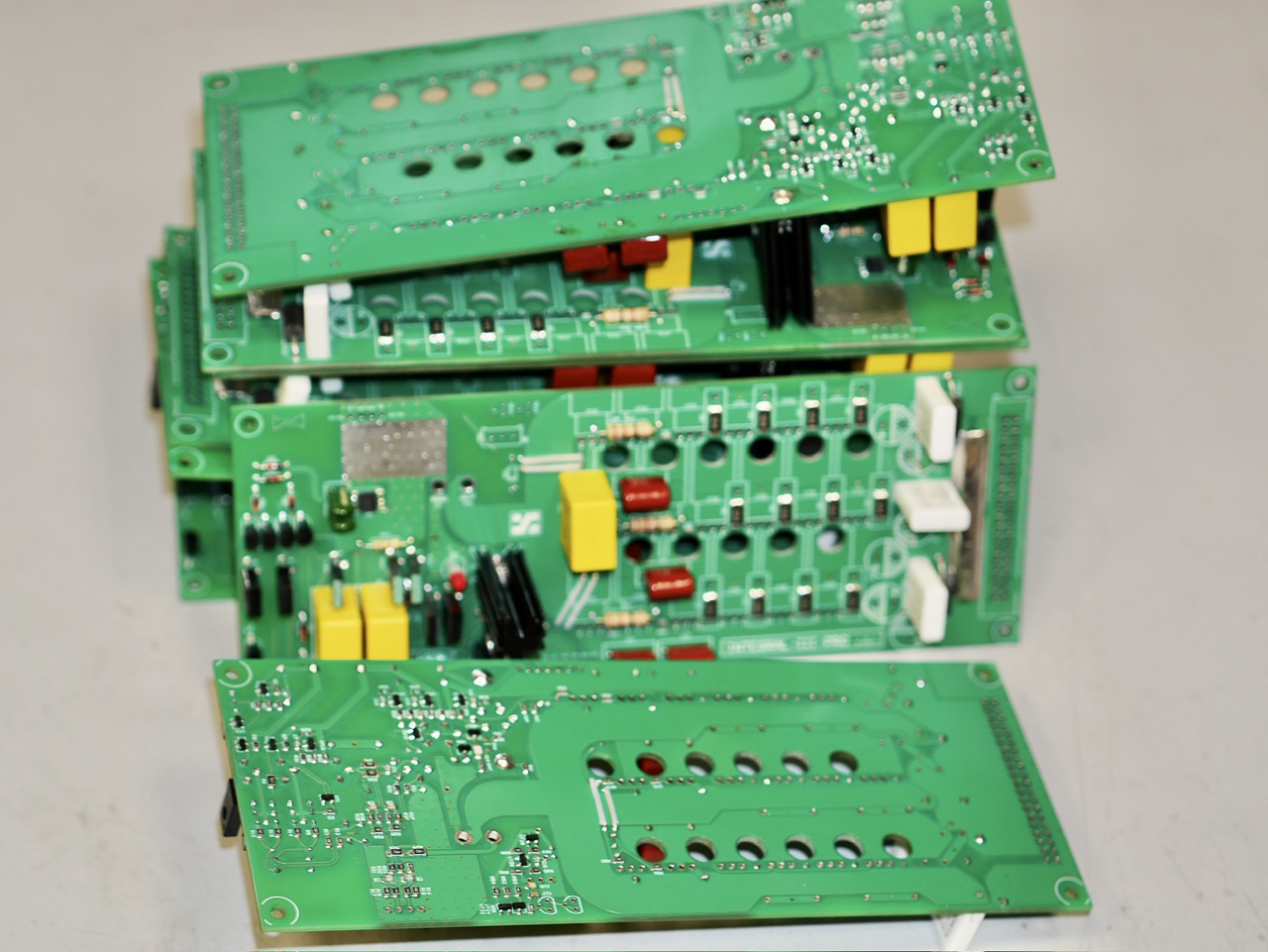

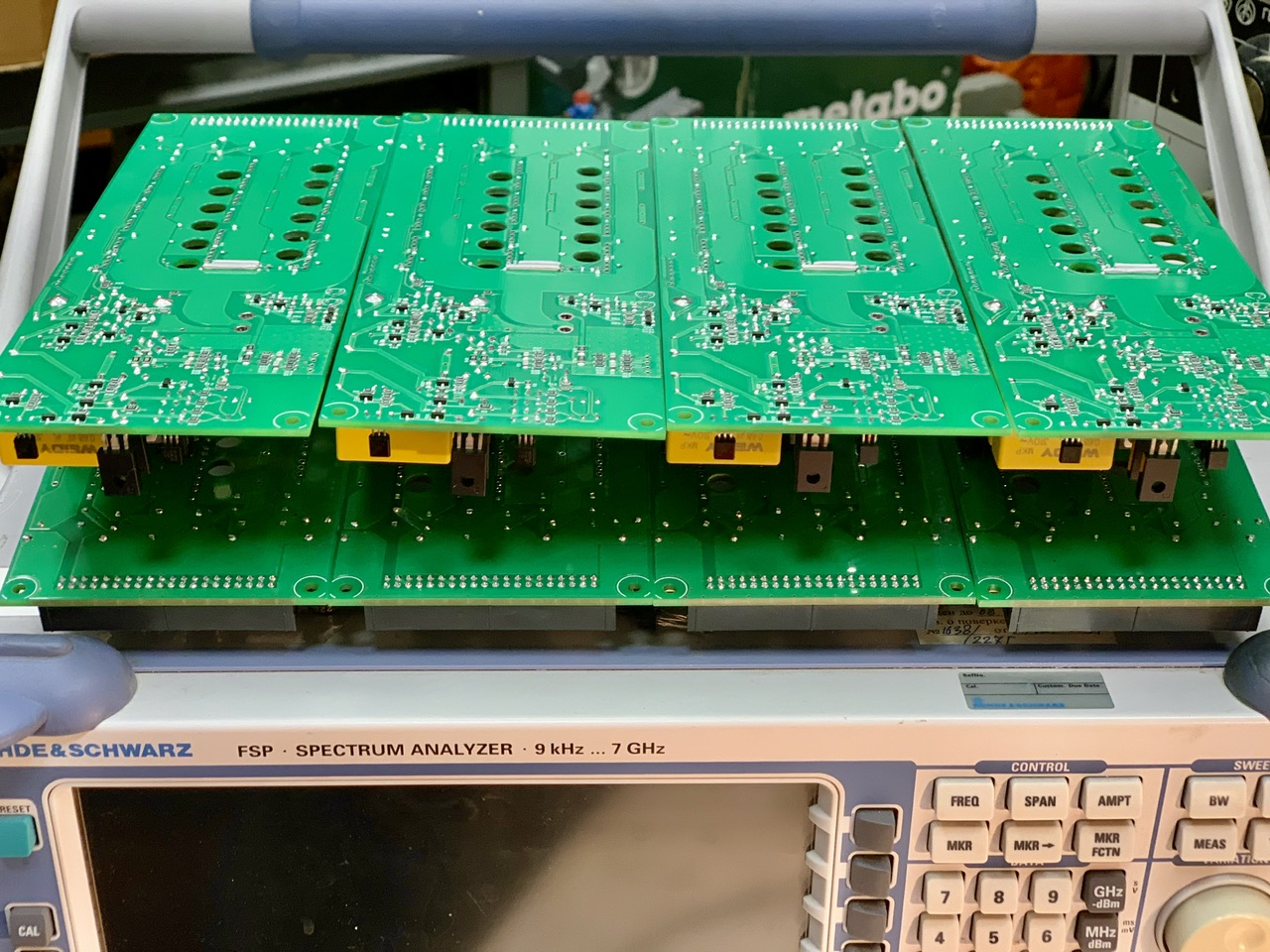

Платы полностью проверены и готовы к установке на радиатор, и к монтажу выходного каскада.
