Нет, АЦП к выходу карты отношения никакого не имеет. Меняется усиление выходных ОУ.
Мелкие вопросы по ремонту, поиску схем и т.п. (2 онлайн)
- Автор темы Tuvalu
- Дата начала
Вы же со входом еще вчера разобрались,:
Все устроенно так, что бы обеспечить независимость внутренних преобразователей АЦ-ЦА от входных и выходных уровней согнала. Это обеспечивается переключением усиления входных и выходных пред., и оконечных усилителей.
Все устроенно так, что бы обеспечить независимость внутренних преобразователей АЦ-ЦА от входных и выходных уровней согнала. Это обеспечивается переключением усиления входных и выходных пред., и оконечных усилителей.
Спасибо, за реакцию, KEL Если серьезно подойти к вопросу уровней, было бы правильно просто измерить их вольтметром, подав на вход сигнал от генератора и "померить" его в DAW (и наоборот, сгенерировать в DAW, и измерить на выходах вольтметром) для своего аудиоинтерфейса. Тогда, Вы будете знать все наверняка, по крайней мере, для своей карты.
Вот поэтому и спросил про коэффициент усиления ОУ на входе карты, как измерить....
А амплитуду лучше всего смотреть в AdobeAudition, там форма волны точно показывается, можно рассмотреть до каждого отдельного отсчёта. И убедиться в отсутствии перегрузки АЦП.
А амплитуду лучше всего смотреть в AdobeAudition, там форма волны точно показывается, можно рассмотреть до каждого отдельного отсчёта. И убедиться в отсутствии перегрузки АЦП.
Последнее редактирование:
Измерять все - не трудно, и аудишн и кубейс вполне подойдут. Создайте "синус" 400 Гц достаточной для измерения длительности (минута, полторы), установите уровень на выходе DAW - 0dB rms (RMS-измеритель - это важно), и измерьте напряжение на выходе карты вольтметром переменного тока (желательно тоже с rms что бы не пересчитывать). Этим же сигналом можно воспользоваться и для измерения входа, если генератора нет под рукой: можно в "кубе". например, отправить дорожку с "синусом" в левый канал и из левого выхода на правый вход в режиме записи. Я свою карту так мерил...
Также надо иметь в виду, что если +14 dBu "таблично" соответствует напряжению 3.88V RMS, то у звуковой карты оно может нормироваться достаточно условно и чуть несколько отличаться.
Причины - это допуски компонентов в аналоговых цепях, применение резисторов в обвязках ОУ из обычных рядов е12, е24,
а также запитка опоры Vref не от ИОН, а от общей шины питания 5В, которая как правило всегда чуть отличается от 5,
ведь средний звуковой интерфейс обычно не требует лабораторной точности в отличие от какого-то измерительного или промышленного оборудования, где всё строже...
Поэтому для точного согласования с другим оборудованием, да и просто для понимания, интерфейс желательно промерить самому.
Причины - это допуски компонентов в аналоговых цепях, применение резисторов в обвязках ОУ из обычных рядов е12, е24,
а также запитка опоры Vref не от ИОН, а от общей шины питания 5В, которая как правило всегда чуть отличается от 5,
ведь средний звуковой интерфейс обычно не требует лабораторной точности в отличие от какого-то измерительного или промышленного оборудования, где всё строже...
Поэтому для точного согласования с другим оборудованием, да и просто для понимания, интерфейс желательно промерить самому.
Непростой вопрос. Это зависит от ряда факторов. В "сети" можно отыскать такое утверждение:

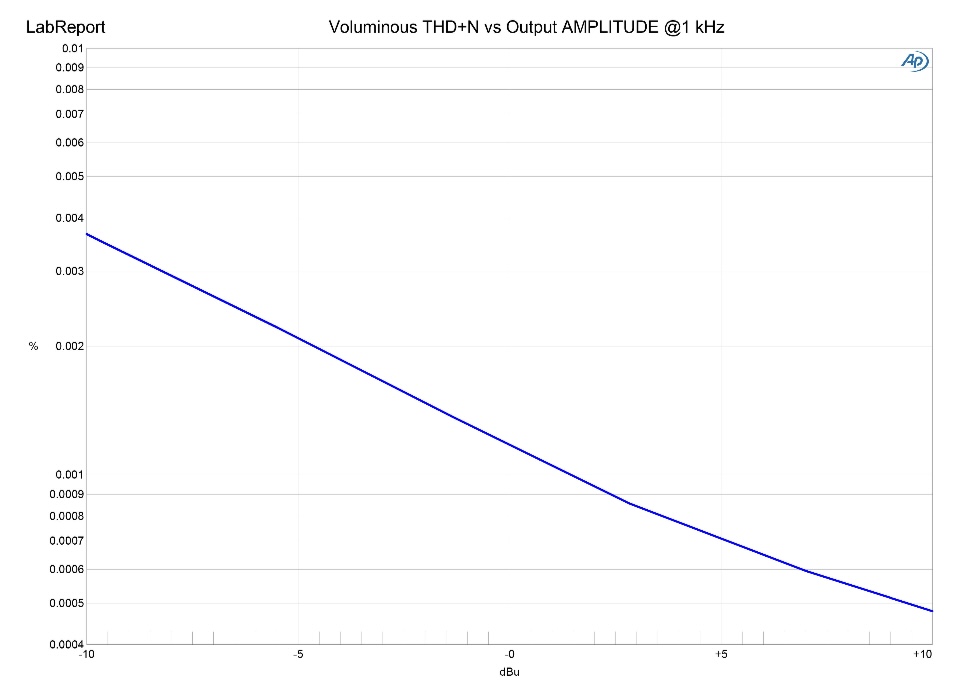

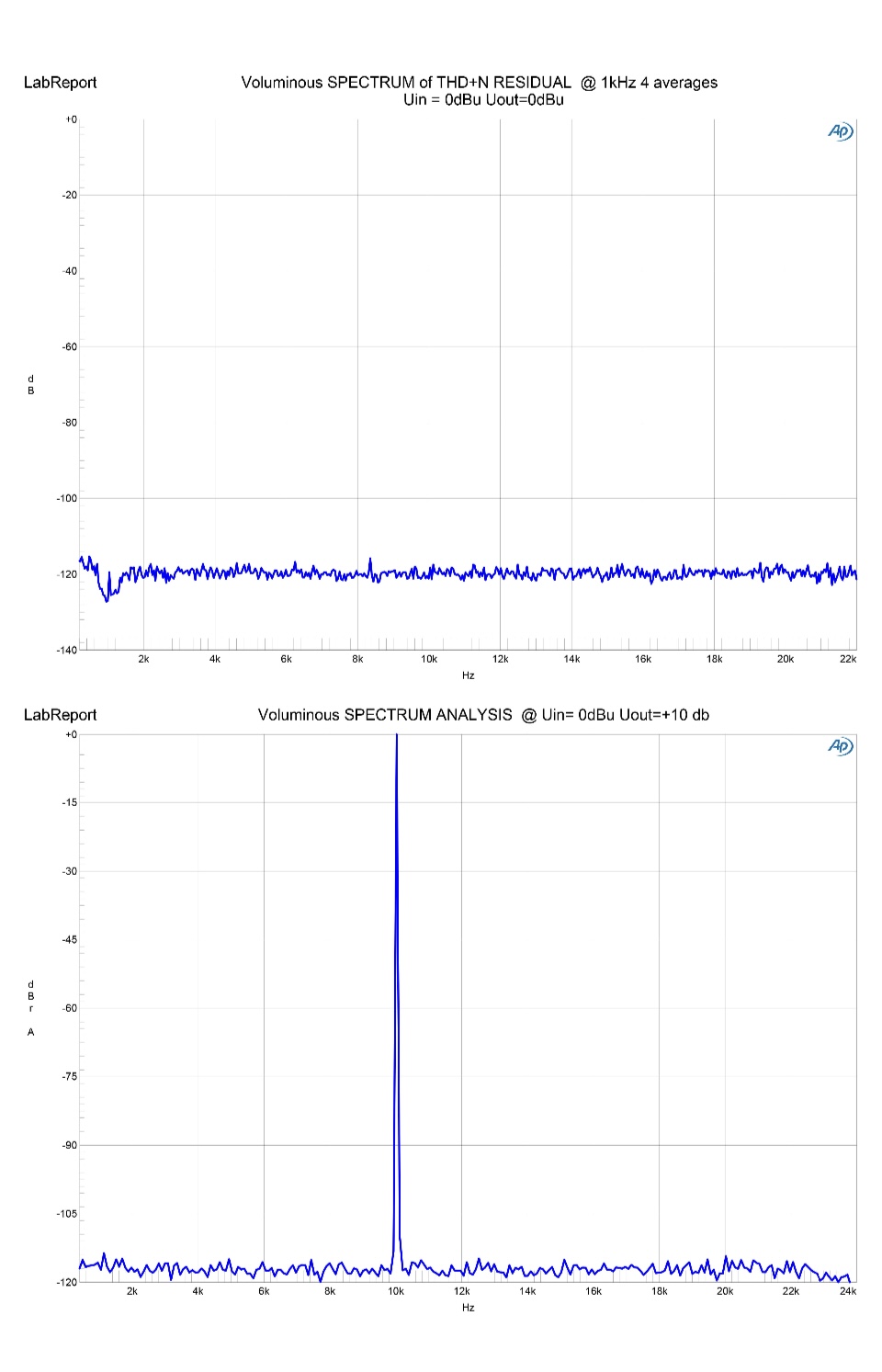

Серия HEF 405X обеспечивает задержку распространения 5 наносекунд и искажение % 0,04 при напряжении питания 10 В
Home made audio multiplexer (switch) using 4051 or 4052? (74HC...)???
Hi... with regard to the isolation... a good test is to apply a squarewave at around 3 khz or so and with the amp on FULL volume and your ear up to the speaker see if any breakthrough occurs. I can apply 20 volts peak to peak (max my function generator gives) with zero breakthrough. You...
AoE3. 3.4 Ключи на полевых транзисторах (I)
the-epic-file.com
Наверное можно, но касательно качества - большой вопрос: в даташите на эту микруху нет ни слова об аудио применительности.
