Помогите полному чайнику выбрать тумблер! (1 онлайн

[soundroad]

Извиняюсь перед знатоками за столь ламерский вопрос!
----
Нужен тумблер для переключения (swap) двух проводов.
От двух источников приходит по одному проводу к двум контактам. Нужно поставить между источниками и этими контактами двухпозиционный тумблер, чтобы он мог менять эти провода местами.

Вопрос - сколько контактов и полюсов должно быть у такого тумблера? И должен он быть on/on или on/off или еще какой-то?
Если кто-то даст ссылку на картинку с распайкой, это будет спасением моей дилетантской задницы .
Спасибо!



[digilab2]

-чего переключаем то сеть или сигнал? т.е сколько вольт и ампер



[Min.ka72]

on on два фиксированных положения, 3 или 6 контактов, посередине контакт как правило основной с него сигнал переключается или вправо или влево, простым языком)



[soundroad]

Новое
-чего переключаем то сеть или сигнал?

Контакты от двух звукоснимателей, идущие к основному тумблеру переключения датчиков.

on on, 3 или 6 контактов, посередине как правило это основной с него сигнал переключается или вправо или влево, простым языком)

А разве не 4 надо? Т.е. два пришло - два ушло, а тумблер их внутри меняет местами?
Чет с 3 контактами ваще не врублюсь как это можно сделать...



[Long]

-- Тумблер на 6 контактов и 2 положения, выбирайте:
https://www.chipdip.ru/product/mts-202-a1
https://www.chipdip.ru/product/kn3-c-202ap-b2
https://www.chipdip.ru/product/mts-202-a2
https://www.chipdip.ru/product/mtd-3v



[soundroad]

Тумблер на 6 контактов и 2 положения, выбирайте:

Количество контактных групп - это то, что на английском полюсами называют?
Т.е. 2 - way, on/on, 6 pin, 2 pole Как-то так должно быть?
Чипдип за границу не шлет, к сожалению..



[soundroad]

Все оказалось еще замороченней...
Помимо on/off, есть еще шифровки DP, DT, SP, ST
Всего лишь маленький тумблер.., а моцк кипит!



[digilab2]

Чипдип за границу не шлет, к сожалению..

-на ебэе полно или али
-странно из-за границы везет а туда не шлет, фигня какая то
-вам по моему dpdt (6 контактов) нужен , хотя если именно 2 провода то и spdt(3 контакта) подойдет



[digilab2]

От двух источников приходит по одному проводу к двум контактам. Нужно поставить между источниками и этими контактами двухпозиционный тумблер, чтобы он мог менять эти провода местами.

-не очень вьехал , т.е эти два провода шли на два провода , а тумблер должен поменять накрест? ракандашиком
нарисовали бы , но это вообщем dpdt на 6 контактов



[soundroad]

два провода шли на два провода , а тумблер должен поменять накрест?

Да!
Провода А и Б приходят к контактам А и Б. Нужно, что бы тумблер менял приходящие провода А и Б местами.
Ну или были бы два провода + и -, на входе тумблера, а он должен менять их местами при переключении. Т.е. подавать на выходе +- или -+.



[Vovanych]

должен менять их местами при переключении.

Очевидно Вы хотите менять фазу?
Вот распайка - нижняя схема, а нужен Вам SPDT



[soundroad]

Очевидно Вы хотите менять фазу?

Не совсем.
Я относительно недавно купил страт. Вообще я их не особо люблю, но этот вдруг полюбил.
Со временем понял, что меня жутчайше бесит ручка громкости, точнее ее расположение-).
От ручки решил избавиться, а вместо нее поставить тумблерок, который позволит включать бридж и нэк вместе, как на телекастере.
К тумблеру я планирую подвести горячие контакты от бриджа и среднего датчика.
И если тумблер будет менять их местами до того как они пойдут на пяти-позиционник, то в четвертом положении пяти-позиционника, вместо среднего и нэка, у меня получатся бридж и нэк вместе.

Даже не ожидал, что столкнусь с необходимостью копать такое кол-во инфы, для тако простой (как мне казалось) задачи!!!

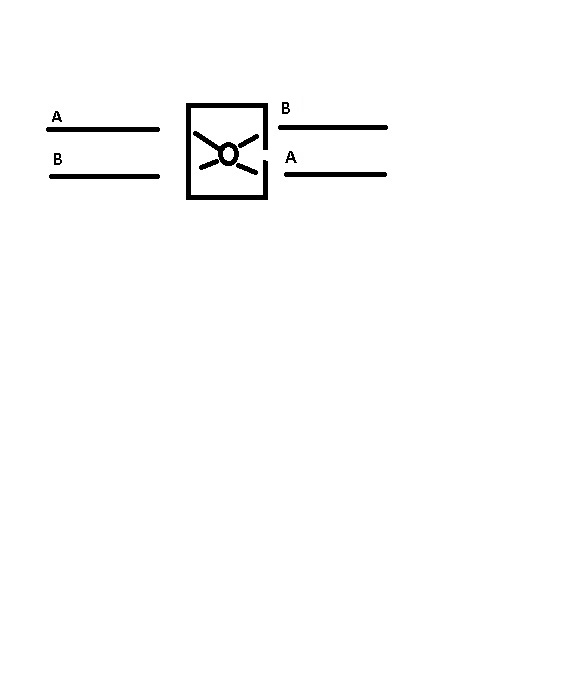

Вот изобразил как смог, что требуется .



[digilab2]

Вот распайка - нижняя схема, а нужен Вам SPDT

-если крест накрест два провода то dpdt все таки, распайка последняя картинка с п11 , входы крайние ноги (любые), выходы
средние



[Vovanych]

@digilab2, Да DPDT нужен - я ошибся.

От ручки решил избавиться, а вместо нее поставить тумблерок, который позволит включать бридж и нэк вместе, как на телекастере.
К тумблеру я планирую подвести горячие контакты от бриджа и среднего датчика.
И если тумблер будет менять их местами до того как они пойдут на пяти-позиционник, то в четвертом положении пяти-позиционника, вместо среднего и нэка, у меня получатся бридж и нэк вместе.

Регулировка громкости то по любому нужна все-таки...
Может проще (и лучше) выкинуть 5-позиционник и поставить сдвоенный пот на 2 датчика, а родную громкость на 3-й.
Итого будет по регулировке громкости на каждый датчик - включай в любой конфигурации, да еще и микшируй как хочешь!



[soundroad]

@Vovanych, в управлении гитарой люблю простоту и оперативность!
На записи да, можно и ручки покрутить, но на сцене все должно быть просто и прямо, как рельса.
Громкость конечно оставлю, она нужна-)). Воткну ее в самый низ. А тон оставлю один на все датчики.



[Vovanych]

Покурите поты с пуш/пулом - при их помощи можно подключать и отключать одним движением. Есть Mec с 2 сдвоенными потами и пуш/пулом



[soundroad]

Покурите поты с пуш/пулом

У меня на бридже отсекается катушка пуш/пулом на одной из ручек тона. Честно говоря, удобным я бы это не назвал.
Громкость я в любом случае уберу. Так что, стоит выбор - либо дырка, либо тумблерок на ее месте-)).



[Vladimir74]

Видимо автор имеет в виду тумблер для переключения фазы одного из датчиков. Это реализуется тумблером в шестью контактами (2 переключающих пары). Сигнал А и Б приходит на центральные Контакты в каждой тройке. А крайние Контакты крест накрест перемычками замкнуты. С них далее и уходит сигнал по линиям А и Б. Таким образом при одном положении тумблера замкнуты А-А и Б-Б, а при другом положении А-Б и Б-А.
[DOUBLEPOST=1535868674][/DOUBLEPOST]Только сейчас вычитал цель автора. Но указанная мной схема это как раз и сделает.

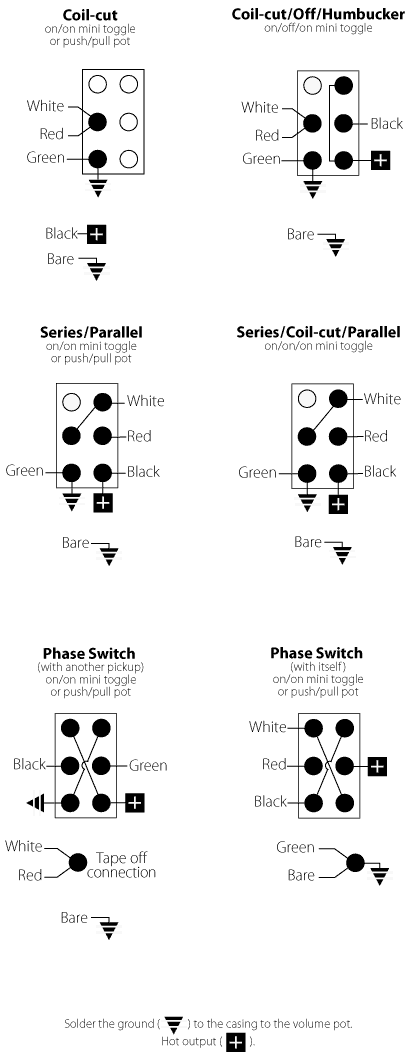

[DOUBLEPOST=1535868910][/DOUBLEPOST]Выше схема Phase switch приведена. Провода от датчиков приходят на Black и green Контакты, а выход сигнала берётся с крайних контактов соединённых перемычками. На той схеме эти Контакты помечены символами «земля» и «+».



[soundroad]

Спасибо огромное всем кто откликнулся!!!
Без вас бы точно не разобрался в таком неожиданно большом (как оказалось) разнообразии тумблеров .



[digilab2]

Видимо автор имеет в виду тумблер для переключения фазы одного из датчиков.

-автор просто имеет ввиду переключение датчиков A, B крест накрест , причем здесь фаза? поэтому вход это крайние ноги, а
выход центральные, распайка последняя из п.11
-чтобы фазу поменять надо переключать начало и конец катушки в датчике



[soundroad]

поэтому вход это крайние ноги, а выход центральные

Я думаю, что это правильный вариант.

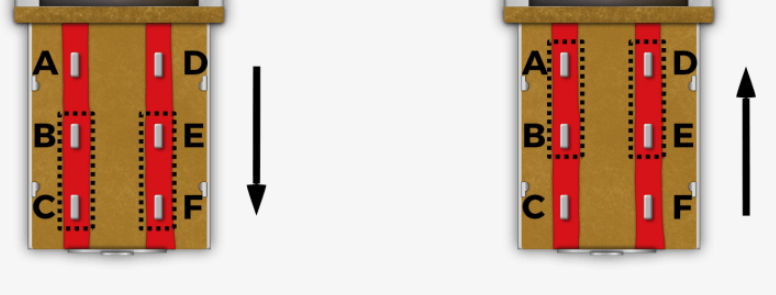

Если принцип работы тумблера как на картинке и крайние контакты (A-F, C-D) соединены, то вводить сигналы надо на средние (B, E).
Тогда, если выводить сигналы через C и F, тумблер в нижнем положении будет соединять их напрямую(без изменений), а в верхнем с их перевернутым вариантом.
По сути все просто, но я так понял, что далеко не у всех тумблеров именно такая внутренняя коммутация.
.



[digilab2]

- A-F перемычка С-D перемычка, C-F или A-D вход , B-E выход, либо b-e вход , с-f или a-d выход тут как удобнее в распайке



[Vladimir74]

- A-F перемычка С-D перемычка, C-F или A-D вход , B-E выход, либо b-e вход , с-f или a-d выход тут как удобнее в распайке

я это и имел в виду. Такое же схемное решение используется для переворота фазы, просто в данном случае меняются местами не края катушки одного датчика, а выходы двух датчиков.



[digilab2]

Такое же схемное решение используется для переворота фазы

-да если сигнал дифференциальный ( моно-баланс) то да распайка та же для переворота фазы



[Vovanych]

Крест - накрест нужно именно для переворота фазы (смены + на -). Для подключения одного или другого датчика (или катушки) не надо перекрещивать иначе один датчик по одному будет, другой поменяет + и -.
И вообще, для подключения чего-то одного из двух достаточно 1 полюса - то есть SPDT - минус (или землю) напрямую без завода на тумблер, а + (или hot) на тумблер и будет подключаться либо один, либо другой.
Если, кстати, нужно, чтобы и оба одновременно, тогда нужно не on/on, (DT = double throw) а on/on/on = SPTT (single pole triple throw) в ем 4 контакта в ряд (один полюс)



[Peratron]

Помимо on/off, есть еще шифровки DP, DT, SP, ST
Всего лишь маленький тумблер.., а моцк кипит!

Запомнить крайне просто: Д - дубль, то есть двойной. S - сингл, соответственоо одинарный. 6 контаков против 3 контактов.



[digilab2]

Крест - накрест нужно именно для переворота фазы (смены + на -).

-еще раз напишу какая фаза? посмотрите рисунок и текст автора , есть два провода ( out1+ и out2+) от двух датчиков - их надо
поменять местами , т.е два провода пришло два ушло, зачем правда это надо я не вьехал
[DOUBLEPOST=1535906480][/DOUBLEPOST]

Д - дубль, то есть двойной. S - сингл, соответственоо одинарный. 6 контаков против 3 контактов.

-а P это pole ,Т это throw по нашему электротехническому полюс и направление , spdt один полюс два направления,
spst один полюс одно направление, dpdt два полюса два направления ( от каждого полюса)



[soundroad]

Как обычно, в бой вступают знатоки
Запомнить действительно не сложно! Однако, когда это сугубо разовая акция, то в голове все равно ничего не останется.

@digilab2, Вы совершенно правильно поняли мою задачу!
Нужно это, чтобы добавить к стандартным вариантам включения датчиков на страте еще один - телекастеровский, который в стандартной распайке датчиков не предусмотрен.



[digilab2]

Нужно это, чтобы добавить к стандартным вариантам включения датчиков на страте еще один - телекастеровский, который в стандартной распайке датчиков не предусмотрен.

-тогда не понял а зачем их менять местами , просто датчики переключайте то один то второй можно два вместе, хотя вам виднее



[Vovanych]

-еще раз напишу какая фаза? посмотрите рисунок и текст автора ,

Вот выдержка из первого поста ТС, из которой вполне логично предположить, что он хочет менять фазу

Нужно поставить между источниками и этими контактами двухпозиционный тумблер, чтобы он мог менять эти провода местами.

Или же Вы из этого сразу поняли, что он хочет получить возможность подключать одно из двух?)))
