Дибокс DBX DB12. Слишком большой уровень на выходе.

[digilab2]

-ну если кабель хороший и не длинный , этим эффектом можно пренебречь , хотя да имеет место но это как раз с моей точки зрения является
недостатком т.к к натуральному звуку гитары ( с идеальным кабелем) не имеет отношения
-вообще я сторонник активной электроники встроенной непосредственно в гитару , при этом решается масса проблем пассива, только правильно
и малошумно там сделать все непросто



[Rst7]

этим эффектом можно пренебречь

Ну в общем - нельзя. Некоторые датчики без кабеля вообще имеют резонанс совсем не там, где хочется.
[DOUBLEPOST=1529332735][/DOUBLEPOST]

только правильно
и малошумно там сделать все непросто

Малошумно и маложруче одновременно непросто.



[digilab2]

-jfet opa1652 достаточно мало шумят и жрут 1.5ма на оу, еще более лучший вариант ИУ на 2sk170bl c opa1612 по схеме с тоос

Некоторые датчики без кабеля вообще имеют резонанс совсем не там, где хочется.

-кабелем подбирать звук под датчики ? ну можно конечно, только это шаманством попахивает



[Rst7]

jfet opa1652 достаточно мало шумят и жрут 1.5ма на оу, еще более лучший вариант 2sk170bl c opa1612 по схеме с тоос

Таких вариантов масса. Просто даже пару миллиампер для типичного гитариста много. Им микроампер 200 подавай, как жрет пара Ежей 81/85, а то на батарейки не напасутся

кабелем подбирать звук под датчики ? ну можно конечно, только это шаманством попахивает

Ну это для совсем шаманов. Но реально пикофарад 200-300 для получения адекватного тембра включить в качестве имитатора кабеля с активной электроникой вполне норм.

Там есть еще нюанс, что ручка громкости как спецэффект используется иногда, и эта емкость нужна именно чтобы специально придавить верх. Например, для игры без атаки ручкой с дилеем.



[digilab2]

с микроамперными токами шум будет больше , а вместо батареек li аккумы 3-4шт от телефонов, была у нас тут тема про самодельную
электронику пару лет назад



[Rst7]

с микроамперными токами шум будет больше

Ну с учетом того, что эквивалентное сопротивление источника - несколько кОм, я бы попробовал пободаться и с субмиллиамперным потреблением. Я к тому, что шум самого датчика довольно большой, так что ухудшение шумовых свойств хороших полевиков при малых токах еще не будет так яростно заметно. Но это уже тут яростный оффтоп, да и нафиг не надо.



[Tuvalu]

В мануале написано, что этот бокс нормально работает на 600 Ом. Поэтому, между hot (in) и hot (out) поставьте 680 Ом. Между cold (in) и cold (out) тоже 680 Ом. Между hot (in) и cold (in) подобрать резистор (50 Ом...2 кОм) по необходимому ослаблению. (in - входы карточки, out - выход дибокса). Резисторы 680 Ом желательно подобрать по равенству сопротивлений или взять 0,1...1 %, абсолютное значение особого значения не имеет.
R_вх будет более, чем с двойным запасом. Фантомные 6,8 кОм на порядок больше этой цепочки, поэтому потери V_питания будут мизерными, да и никто не рассчитывает питание прибора строго впритык.
И ни в коем случае не ставьте на вход мегомные резисторы, более нелепого и [самоцензура] совета представить себе трудно.



[Rst7]

@Tuvalu, да, пожалуй, самое простое решение для ТС.

И ни в коем случае не ставьте на вход мегомные резисторы, более нелепого совета представить трудно.

Не боитесь, что и Вас местный гуру в игнор добавит?



[MaximuS]

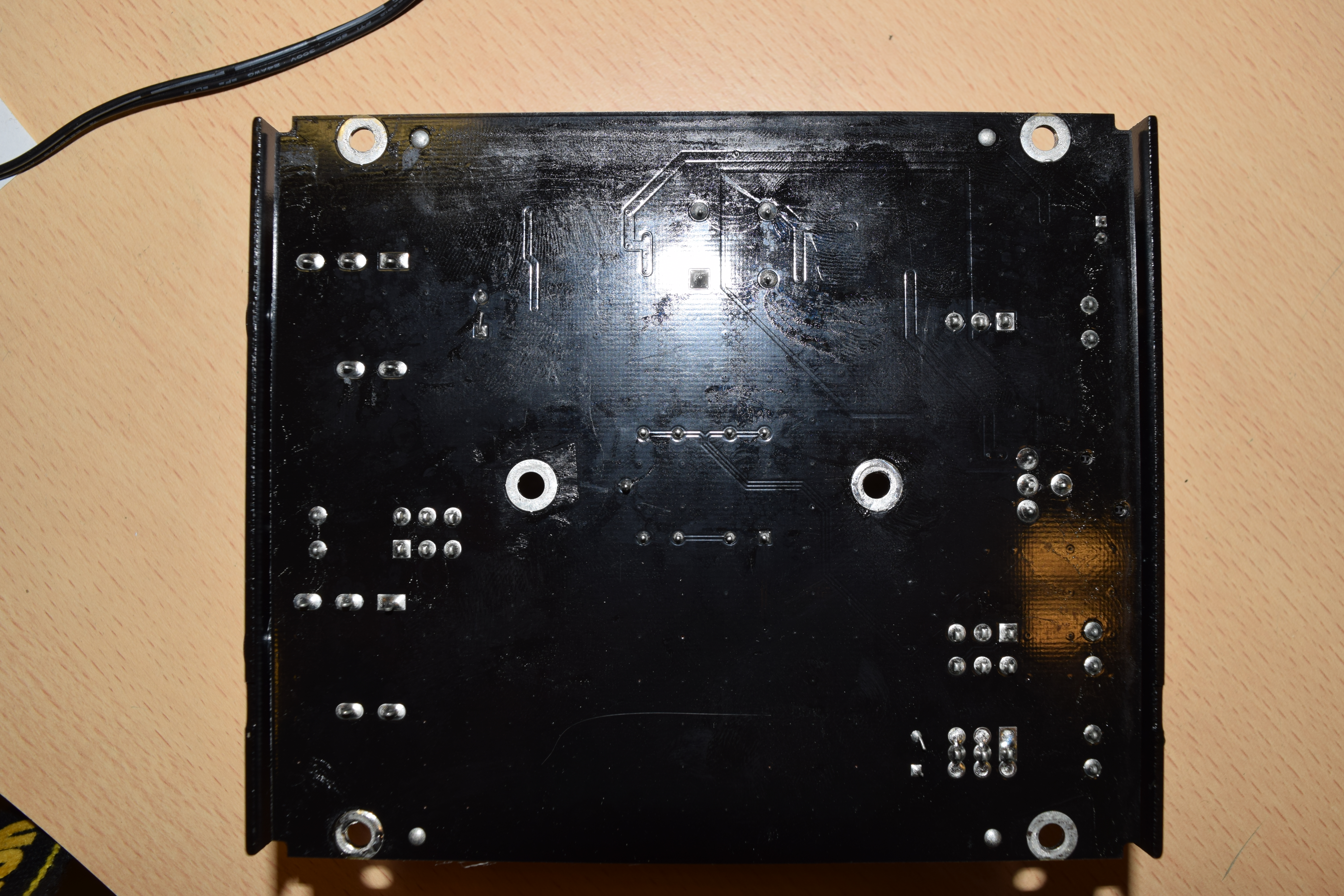

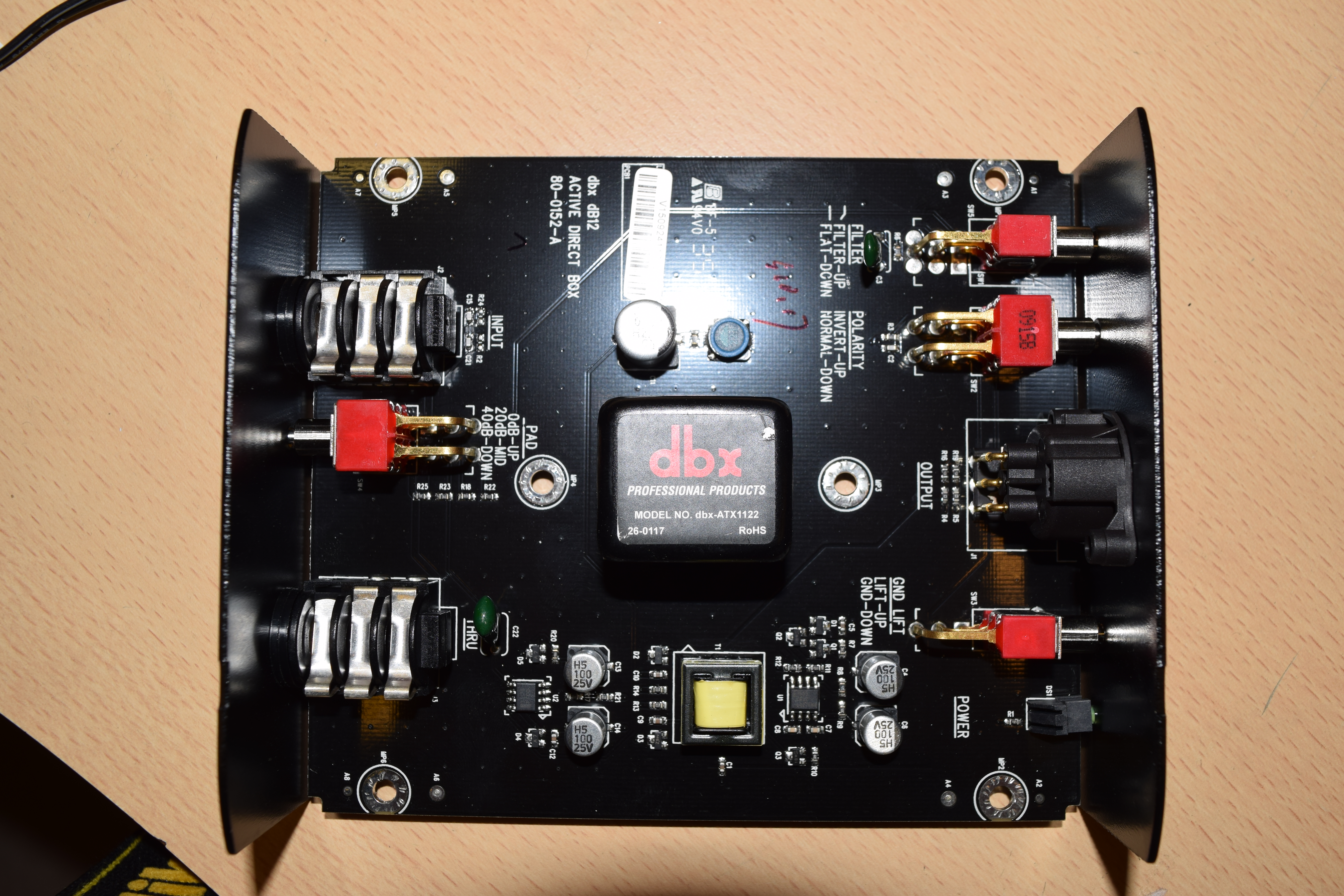

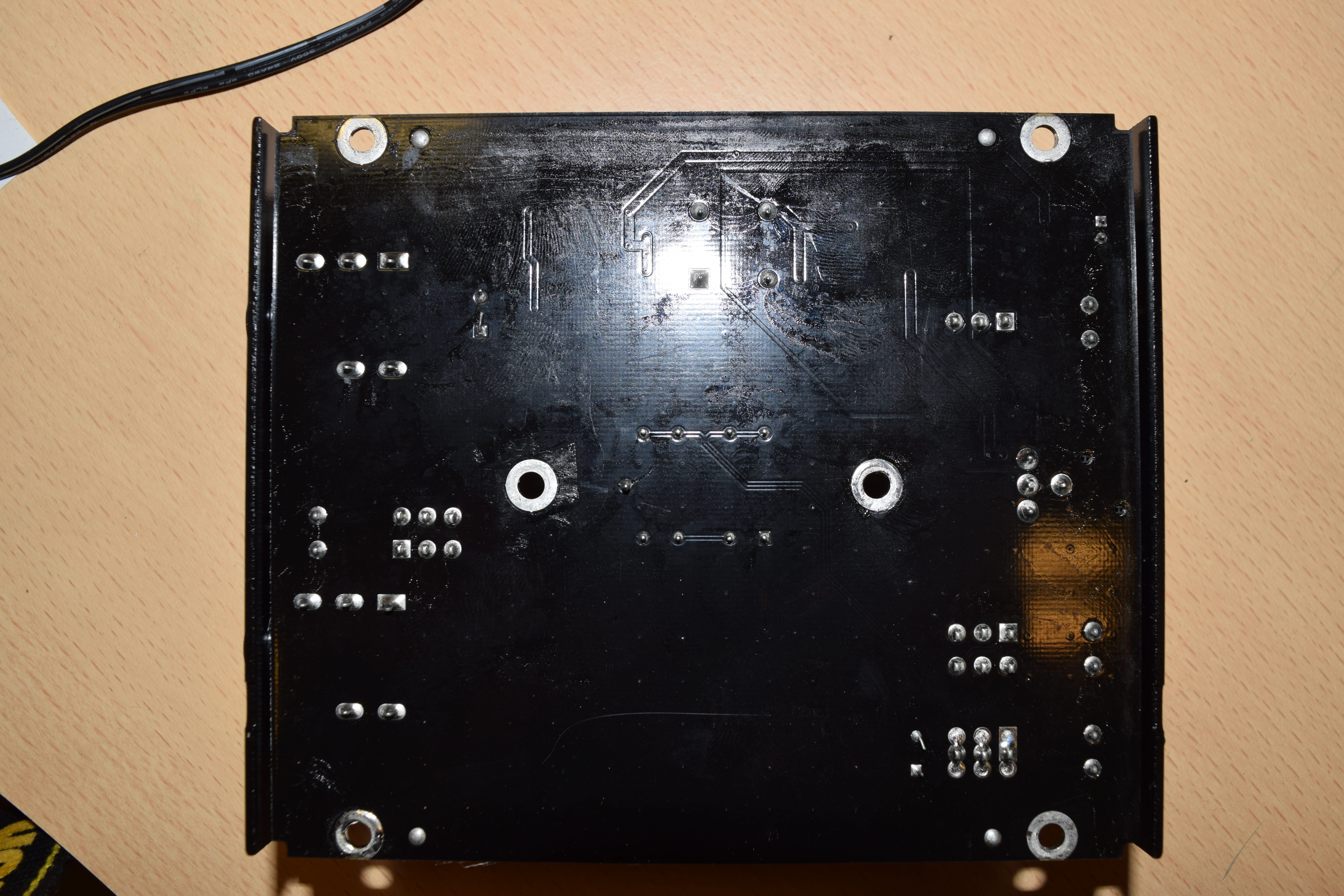

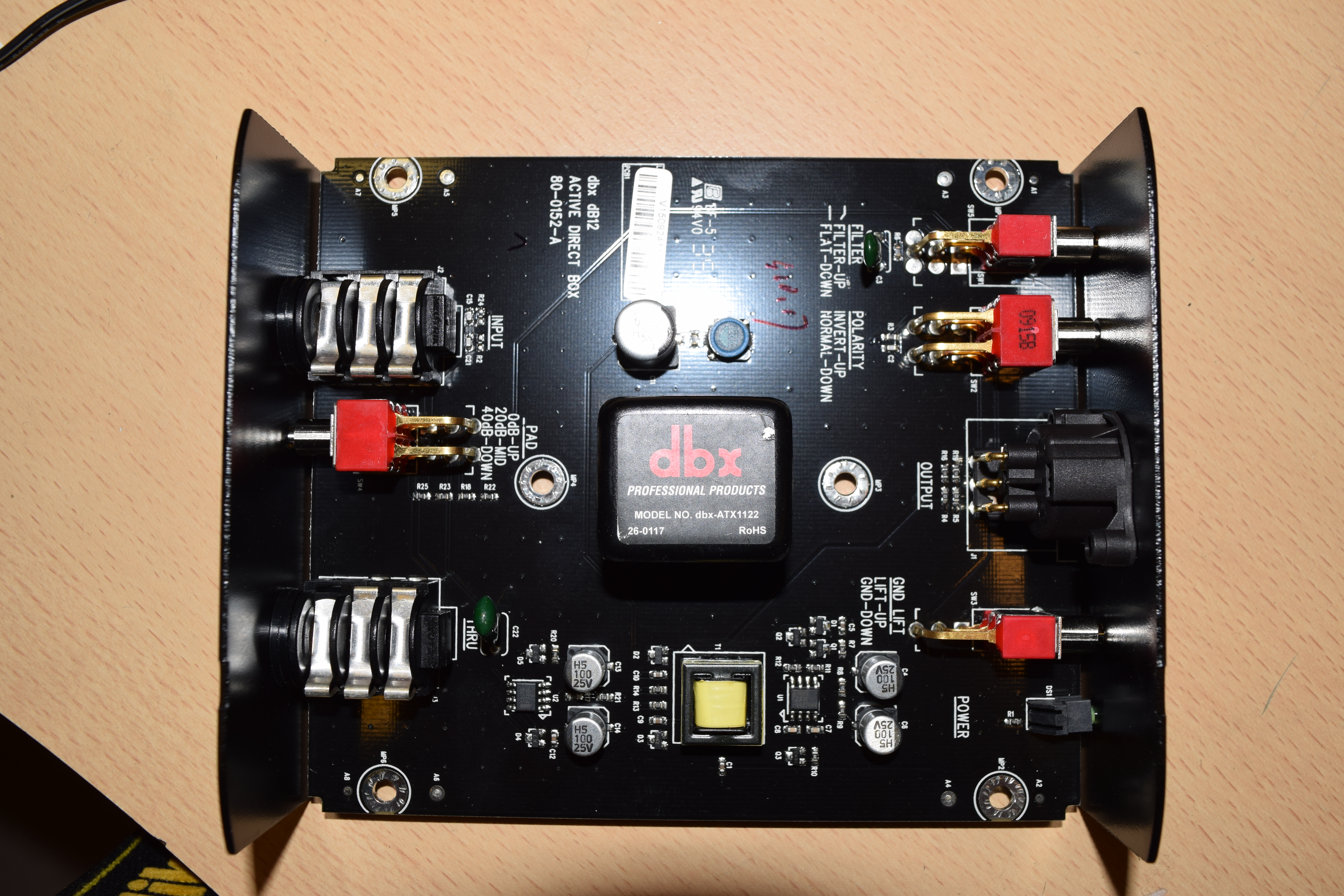

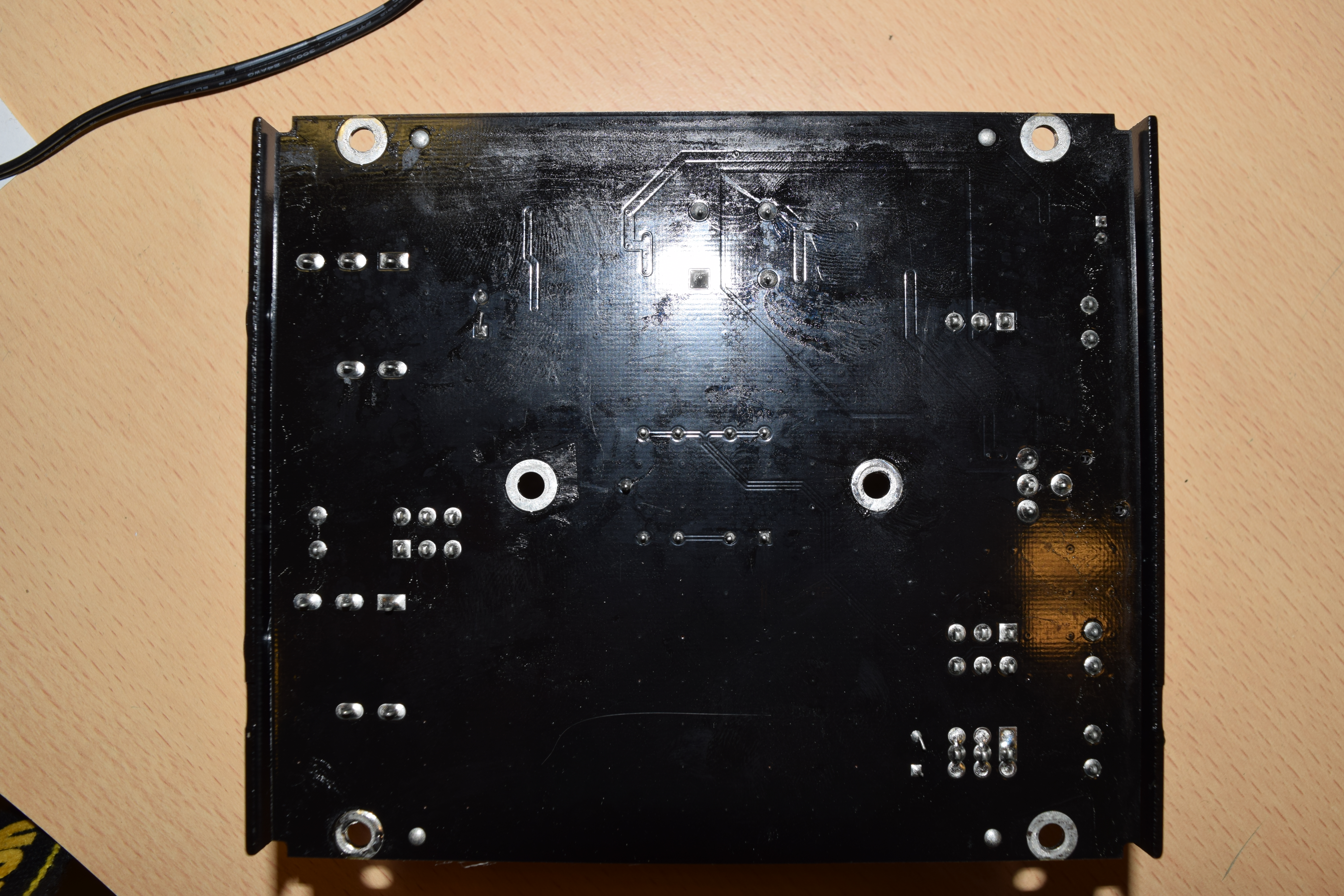

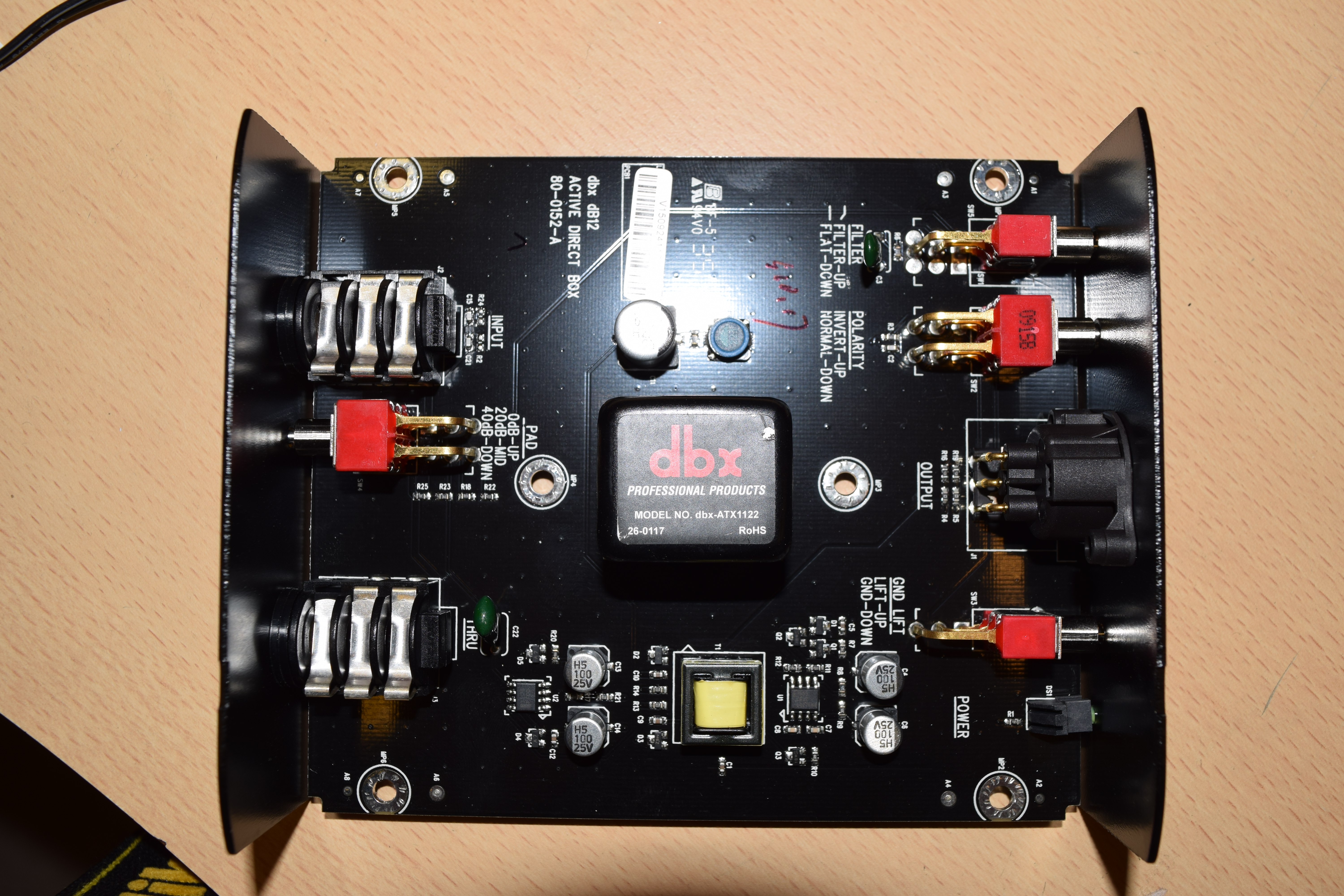

Сфотографировал внутренности дибокса. Печатная плата, собака, крашеная, так что все видно не так хорошо как хотелось бы.



[MaximuS]

Наверное надо было отснять по частям в макро режиме чтобы было видно номиналы деталей.



[Rst7]

Печатная плата, собака, крашеная, так что все видно не так хорошо как хотелось бы.

Та да, видно крайне хреново.

Ну из того, что удалось рассмотреть, там примерно так - с выхода повторителя U2 идет длинная дорожка на конденсатор С11, после него, походу, корректирующая цепь и первичная обмотка трансформатора.

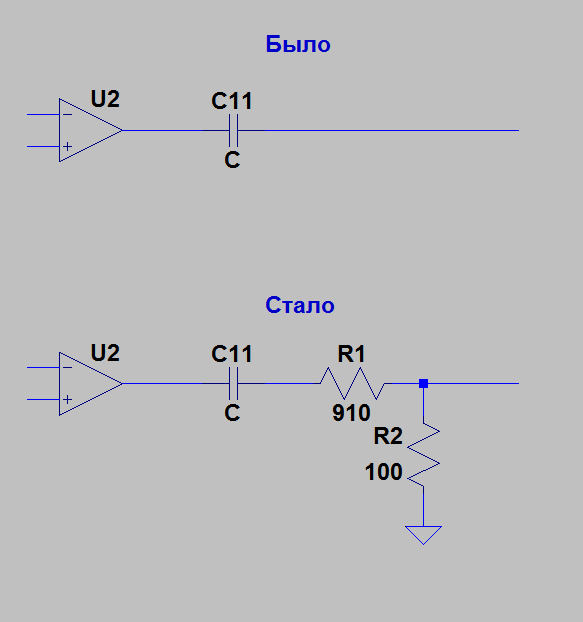

Я бы отпаял конденсатор C11 и сделал так:

Это будет подавление 20дБ.

Паять в разрыв правой по фотографии ножки конденсатора. Там достаточно много места, чтобы удобно было отпаять конденсатор и потом припаяться к площадкам.



[Long]

более нелепого и [самоцензура] совета представить себе трудно

-- Вот от Вас - менее всего ожидал подобного.
Для справки: "классический" гитарный 072 в предложенном мной варианте делителя
имеет ослабление на 10 кГц просто стрррррашшной величины - аж целых 0,2 дБ!
Тока вот момент: смена кабеля может дать раз в 10 большее изменение, а то и поболе.

По шумам: та же схема при усилении в 30 дБ даёт шум (-60дб), т.е. как и я писал ранее.
(Реальный шум - существенно меньше, здесь явно был слышен фон, а экранирующий бокс
я куда-то давно засунул, теперь найти не могу... :о))



[digilab2]

-насколько разглядел на входе стоит mc33178 оно по моему не полевое , так что на вход мегаомы совать не в тему
-к сожалению плата четырехслойка по рисунку схему снять донт посибль , звонить надо , автору- гляньте через лупу что там
на оу написано точно( это восьминожечные корпуса so8)
-входной оу заменил бы нахрен хотя бы на tl072 ( ti) , еще лучше opa1652
-вход судя по всему просто буфер , а транс судя по ломовому сигналу ( как говорит автор ) не 1:1



[Rst7]

к сожалению плата четырехслойка по рисунку схему снять донт посибль , звонить надо , автору- гляньте через лупу что там

Двухсторонка.

входной оу заменил бы нахрен хотя бы на tl072 ( ti) , еще лучше opa1652

А вот это только ухудшит дело. На самом деле опер, который там стоит
а) маложручий.
б) имеет достаточно крепкий выход.
в) вполне согласован по шумам с типичными сопротивлениями датчиков порядка 10кОм. Шумит он меньше TL'ки, а на НЧ - и меньше opa1652 (уже на 200Гц ситуация выравнивается из-за 1/f). И даже то, что он не с полевиками добавит на вход всего-то ~1.5нВ/корень(Гц) шума с типичными значениям сопротивления датчиков.

Я бы ничего не менял, не такие прям дураки его проектировали.



[sunet]

а транс судя по ломовому сигналу ( как говорит автор ) не 1:1

А знаете сколько могут дать гитарные датчики? У моего знакомого пассивная гитара и у него тоже была проблема - вход перегружался... поставил осциллограф и попросил его поиграть... пики перескакивали за 10 Вольт!



[digilab2]

вполне согласован по шумам с типичными сопротивлениями датчиков порядка 10кОм. Шумит он меньше TL'ки, а на НЧ - и меньше opa1652 (уже на 200Гц ситуация выравнивается из-за 1/f)

-че то вы пургу поддуваете , не рекомендуется на гитарный вход ставить bjt oу вообще кроме 100пикоамперных и то хуже чем jfet , а кто ставит тот как бы лошара
изначально

вполне согласован по шумам с типичными сопротивлениями датчиков порядка 10кОм

-импеданс датчика надо смотреть и токовый шум , в случае bjt он определяющий

Я бы ничего не менял, не такие прям дураки его проектировали.

-судя по наличию импульсного питания , если не ошибаюсь ( кусок возле power) то точно
[DOUBLEPOST=1529421470][/DOUBLEPOST]

А знаете сколько могут дать гитарные датчики

-да я в курсе у меня пара хамбакеров спец заказных типа димарсио стоят , те при интенсивном дергании струн +-12 ( 24в р-р) лопатят



[Rst7]

-че то вы пургу поддуваете , не рекомендуется на гитарный вход ставить bjt oу вообще кроме 100пикоамперных и то хуже чем jfet , а кто ставит тот как бы лошара
изначально

Вы даташит откройте на этот опер и посмотрите на токовый шум - 0.15пА/корень(Гц). Прикидка показывает, что все цифры там одного порядка - скажем, на 2кГц с типичной индуктивностью датчика в пяток Гн имеем ~60кОм. Это 9нВ/корень(Гц) для этого опера. Шум напряжения опера - 7.5нВ/корень(Гц). Шум самого десятка килоом активного сопротивления датчика - 13нВ/корень(Гц).

Так что "изначально лошар" нет. Вполне себе инженерный компромисс.

судя по наличию импульсного питания , если не ошибаюсь ( кусок возле power) то точно

Ааа, ИБП-фобия. Ну ок, тогда явно нам не о чем беседовать.



[digilab2]

Ааа, ИБП-фобия. Ну ок, тогда явно нам не о чем беседовать.

-удачи вам в фильтрации пульсаций и шаманством с помехами
-пока ни одного устройства не слышал с импульсным бп которое звучало бы лучше чем аналогичное с традиционным
а уж в гитарной технике вообще им нечего делать, там вообще аккумы надо пользовать



[Long]

ни одного устройства не слышал с импульсным бп которое звучало бы лучше чем аналогичное с традиционным

-- И не услышите, бо нереально сие.
Кстати - у Нива, в Портико, стоят сильно недешёвые наглухо заэкранированные модули.
Тока срёт от них ТАК, что на питание - даже смотреть страшно....



[Rst7]

пока ни одного устройства не слышал с импульсным бп которое звучало бы лучше чем аналогичное с традиционным

Вы бы определились с тем что можно, а что нельзя. Предложение зарезать атаку прикручиванием ручки громкости - это нормально, чего там, а вот ИБП - "ой нельзя звук убьет". Взаимоисключающие параграфы как они есть



[Oliver_Cray]

Битва инженеров прям...
@MaximuS, а можете записать параллельно дибокс и вход карты? Мне интересно сравнить насколько дибокс лучше чем напрямую в карту.



[baran-ban]

Дело в том, что нормальный (полностью изолированный) активный ДиАй, работающий от Фантома! (ибо батареи и аккумы - это не ПРО) не получится сделать без isolated DC/DC преобразователя.
Питать ОУ не выйдет. ;-)
А это точно импульсник + мелкий транс для изоляции питания.



[Long]

нормальный (полностью изолированный) активный ДиАй, работающий от Фантома не получится сделать без isolated DC/DC преобразователя.

-- Если не нужно входное в мегомы - то без проблем....



[digilab2]

Дело в том, что нормальный (полностью изолированный) активный ДиАй, работающий от Фантома

-т.е 48в не хватает для питания 1шт оу в дибоксе?
-аккумуляторы на два порядка лучше чем хорошие аналоговые стабы , и на шесть чем dc-dc, так где тут ПРО,
или под словом ПРО начали понимать какашку?

Вы бы определились с тем что можно, а что нельзя.

-я уже вам все сказал , пользуйте 33178 на здоровье и самопальные dc-dc и радуйтесь высококачественному звуку
[DOUBLEPOST=1529503907][/DOUBLEPOST]

Если не нужно входное в мегомы - то без проблем....

-да и с мегомами тоже не вижу, вот полностью изолированный да dc-dc нужен только не такая хрень , а что нибудь вроде BB DCP02XXXX
оно хотя бы на 800кгц шарит, еще какие то 2 мгц вроде были



[Tuvalu]

Tuvalu сказал(а): ↑
более нелепого и [самоцензура] совета представить себе трудно
-- Вот от Вас - менее всего ожидал подобного.

И несколько дб - погоды не сделают...

шум для 250 кОм ~ -100 dBu

Советую внимательно прочитать то, что Вам написал Rst7 касательно шумов. Если не поймёте и не исправите эти и подобные свои высказывания, то я попробую через 2 недели (уезжаю) "переобъяснить" в более доступном формате (если пожелаете). А пока на пальцах: Последовательные с источником резисторы непоправимо ухудшают С/Ш примерно в корень из разности R_доп/R_источн. Т.е. для _ист. 20 кОм (интегральное значение: проволока 10 кОм и рост импеданса на F_резонанаса) и Ваших 3 МОм (среднее предложенное значение) ухудшение составит более 20 дБ! И это без учёта токовых шумов. Никаких "нескольких дБ", никаких "250 кОм" - только никак неустранимый шум последовательного R. И это в условиях дефицитных дБ ДД для реампа - работа с перегрузом! И про это Вам Rst7 написал. А вообще-то, осваивайте симулятор, на дворе 21 век.

По шумам: та же схема при усилении в 30 дБ даёт шум (-60дб), т.е. как и я писал ранее.
(Реальный шум - существенно меньше, здесь явно был слышен фон, а экранирующий бокс
я куда-то давно засунул, теперь найти не могу... :о))

Вообще не понял, к чему это.

Для справки: "классический" гитарный 072 в предложенном мной варианте делителя
имеет ослабление на 10 кГц просто стрррррашшной величины - аж целых 0,2 дБ!
Тока вот момент: смена кабеля может дать раз в 10 большее изменение, а то и поболе.

И к чему это - я тоже не понял, я ничего такого не имел ввиду. Либо, эта часть Вашего поста уже адресована не мне, а кому-то неназванному.



[Long]

Ваших 3 МОм (среднее предложенное значение) ухудшение составит более 20 дБ!

-- Вообще-то не 3 а таки 1.

я ничего такого не имел ввиду

-- Да это ранее здесь писали, про срез чуть ли не на 3 кГц...

осваивайте симулятор

-- Ещё в 90-е годы освоил. А здесь - привёл параметры реально собранной схемы.



[digilab2]

ухудшение составит более 20 дБ

- c 1мом на входе un rms=18.8 мкв или -92.6dbu
- 20kom датчик un rms=2.6мкв или -109dbu
-10kom датчик un rms=1.8мкв или -112.6dbu
-т.е все во власти ТС
-сейчас гляну можно ли в 2i4 pad на -20db сделать по простому , вот и все решение проблемы, я бы еще все таки поменял 33178 на
opa1652 или ada4610-2 ( по току потребления надо смотреть), opa1652 точно пройдет



[Tuvalu]

Tuvalu сказал(а): ↑
Ваших 3 МОм (среднее предложенное значение) ухудшение составит более 20 дБ!
-- Вообще-то не 3 а таки 1.

Я же написал "среднее из предложенных значений". А предложено было

Тогда всё ещё проще: ОДНО сопротивление последовательно со входом.
1 мегом даст -6дб
3 мегома дадут -12 дб.
4,3 мегома дадут -15 дб.

Но и 1 МОм - это дичь. 68 кОм на входе Маршаллов и подобных усилителей уже заметно (навязчиво) шумят, а тут МОм-ы! И об этом тоже писал уважаемый Rst7. 1МОм шумит 127 нВ/^Гц - это шум плохого микротокового КМОП-ОУ. Ну, как же ж такое можно предлагать!

осваивайте симулятор

-- Ещё в 90-е годы освоил. А здесь - привёл параметры реально собранной схемы.

Вот, и проверьте эти выкладки в своём симуляторе. Затем, "разигнорируйте" Rst7. Ну, напишите что-то вроде "был, мол, неправ, бес попутал и т.п."
Успехов!



[digilab2]

-к сожалению в 2i4 pad переключается ключами и судя по всему не в первом каскаде ( говоря по простому сделано через зад и неверно)
-можно тупо запаять фиксированный pad на один мик вход по выбору , если TC надо отпишу как , но надо резать плату ( две дороги) и
три резистора напаять
[DOUBLEPOST=1529510553][/DOUBLEPOST]

Ну, как же ж такое можно предлагать

-фигня -93dbu тоже неплохо , все равно ламповик больше шумит , а примочки до дибокса надо ставить



[Long]

проверьте эти выкладки в своём симуляторе

-- Cимулировать собранную уже схему?...

То, что я предлагал реальное - 1 мом последовательно и 500 ком паралельно входу.
Шумы - на уровне минус 90 дб. Сам источник, в реальности, будет давать мусора
существенно поболе.

А вообще - @digilab2 абсолютно прав:

примочки до дибокса надо ставить
