Ребят я голову сломал, не могу подобрать нужные детали на разных магазинах (Промэлектроника, чипдип, али) по списку деталей с маузера.
Может у вас остались выписки покупок с наименованием деталей ? Поделились бы, потому что беру артикулы и названия на маузере и найти по ним в иных местах почти ничего не могу (очевидно по незнанию правильных названий)



[Цыхра]

@dugdum®, хых, а мне тут подогнали поиграться живым DX7II. Конечно Волька так не звучит как DX ( К сожалению. DX прям ощутимо приятнее



[dugdum®]

@baloo
дисплей: https://ru.aliexpress.com/item/Free-shipping-LCD-Board-2004-20-4-LCD-20X4-5V-Blue-screen-LCD2004-display-LCD-module/32476379458.html
цапы: https://ru.aliexpress.com/item/Free-shipping-5pcs-MCP4922-E-P-MCP4922-4922-E-P-DAC-12BIT-DUAL-W-SPI-14DIP/32695179739.htmlspm=a2g0s.9042647.0.0.uIT9d6&orderId=700472000035141&productId=32695179739
энкодеры: https://www.ebay.com/itm/5-PCS-Rotary-encoder-with-switch-EC11-Audio-digital-potentiometer-20mm-handle-UK/192288155754?ssPageName=STRK:MEBIDX:IT&_trksid=p2057872.m2749.l2649
ОУ: https://www.ebay.com/itm/5pcs-MCP6002-I-P-MCP6002-ORIGINAL-1-MHz-Bandwidth-Low-Power-Op-Amp-DIP-8/261815257405?ssPageName=STRK:MEBIDX:IT&_trksid=p2057872.m2749.l2649
резисторные сборки: https://www.ebay.com/itm/10PCS-Thick-Film-Network-Resistor-SIP9-10k-Ohm-NEW-Array-Resistor-NEW/252423596847?ssPageName=STRK:MEBIDX:IT&_trksid=p2057872.m2749.l2649

остальное легко набирается на taydayelectronics
не нашёл только нужного потенциометра для регулировки громкости сдвоенного. но я думаю просто перемычками его запаяю, зачем мне в этом синте громкость...
резисторные сборки, кстати, там очень легко заменить обычными резисторами на 10 ком.

конечно, не факт что всё это с алика и ибея приедет. в последнее время заказы на малую стоимость приходят из рук вон плохо.
инвойс со списком с тайдея в личку кинул.

@dugdum®, хых, а мне тут подогнали поиграться живым DX7II. Конечно Волька так не звучит как DX ( К сожалению. DX прям ощутимо приятнее

Вот и хочется чего-то лоуфайного, чтобы без обработок само по себе интересно звучало. Конечно, с MIDI over USB и вст управлялкой



[baloo]

не нашёл только нужного потенциометра для регулировки громкости сдвоенного

я выбрал в местном магазине вместо 25мм на 30мм - RK12L12C0A0G (41р)



[3axap]

Друзья! С радостью подписался на тему, и глаза разбегаются от многообразия всей этой красоты!
Но являясь совершенно неискушенным в данном вопросе, попрошу давать больше ссылок, для облегчения доступа и понимания!
В идеале конечно вынести все в шапку со спойлерами и описаниями, так как вижу что тема набирает обороты, но это из области пожеланий.
Благодарю!



[zga]

До кучи реплика 303
https://shop.re-303.com

Ну и старый добрый x0xb0x(бюджетный вариант)
https://willzyx.com/index.php

808
http://www.e-licktronic.com/en/yocto-kit/55-yoctov20-kit.html

909
http://www.e-licktronic.com/en/nava-parts-kit/50-nava-tr909-clone.html

Бюджетная драммашина, вдохновлённая мэшиндрамом, магазин с набором пока не доступен, но стоил наборчик вроде 260 евро
https://www.sonic-potions.com/lxr



[Цыхра]

До кучи реплика 303

У меня имеется, если интересно. Собирал не сам, правда)



[baloo]

HANSY1010 из шапки тем временем заканчивается через 3 дня на Кикстартере, уже собрал нужную сумму, еще можно вложиться. Рассылка комплектов в марте. Я так и не разобрался в комплектах что в них включено. Из ближайших Preen, далее буду думать про клоны MI shruti



[Nayky]

я бы поучавствовал в совместном заказе плат для интересных проектов(неспешно), возможно еще будут желающие, или если у кого то остались лишние платы, предлагайте



[baloo]

Прошу подсказать принцип подбора кнопок - их лицевой части. Вот например сам механизм кнопки 12х12, а верхний колпачок кнопки одевается по принципу как у кнобов? Какой то размер посадочных мест подбирать? Просто смотрю кнопок много разных а колпачков толком не вижу



[zga]

@baloo, у 12х12 посадочное место(квадратное) для колпачка у всех одинаковое

https://www.chipdip.ru/catalog/ext?gq=колпачок+для+кнопки



[dugdum®]

С тайдея всё пришло и дисплей с алика пришел сегодня. Так что у этого продавца по ссылке выше можно заказывать, сразу отправляет. (но по качеству этот синего цвета не очень понравился по контрастности и углам обзора, берите лучше классику - черные символы на зелёном).
Ну а я ещё до нового года попаяю )

aaaa! первый косяк тайдея, вместо пин-хэдеров два операционника смд-шных прислали.



[baloo]

вот блин!) и такое случается?
по платам, как лучше - брать оригинал или где то заказывать ее печать? кто то указывал ранее сслыки на китайские сервисы печати плат - сильно дешевле выходит с доставкой? и какие сервисы? сам платы делал в хлорном железе но возится что то не хочется в этот раз, платка вес таки не от педали, двусторонняя еще



[dugdum®]

В принципе, завелось Осталось ЦАПы и энкодеры как-то заполучить, чтобы можно было и звук
послушать



[zga]

вот блин!) и такое случается?
по платам, как лучше - брать оригинал или где то заказывать ее печать? кто то указывал ранее сслыки на китайские сервисы печати плат - сильно дешевле выходит с доставкой? и какие сервисы? сам платы делал в хлорном железе но возится что то не хочется в этот раз, платка вес таки не от педали, двусторонняя еще

http://pcbshopper.com



[zga]

Думаю не будет офтопом запостить здесь миди-сплиттер 1х4

https://oshpark.com/shared_projects/3TeSV6D5

10$ с доставкой за 3 платки, остальное купил в близлежащих радиодеталях

Плотно не тестил еще, но вроде работает



[General Dead]

Думаю не будет офтопом запостить здесь миди-сплиттер 1х4

Ну это не совсем сплиттер, это просто "тру". Такое проще на макетке спаять и без проблем на любое количество а не только для 4х.

о указывал ранее сслыки на китайские сервисы печати плат - сильно дешевле выходит с доставкой? и какие сервисы?

Я тут делал, качество хорошее и вообще без проблем все прошло.
https://www.itead.cc/open-pcb/pcb-prototyping.html



[Цыхра]

@zga, для него питалово нужно, что ли? У меня от миди солюшнз 1 на 4 без питания. Питается от миди прямиком



[dugdum®]

@Цыхра питаться от МИДИ какой-то дополнительный буфер не может, это значит что в твоём гениальном устройстве просто запаян
в параллель 1 вход на 4 выхода



[Цыхра]

@dugdum®, да не
http://www.midisolutions.com/prodqth.htm
http://www.midisolutions.com/faqs.htm#Power



[dugdum®]

@Цыхра ну что там они сами пишут не очень стоит воспринимать, вот раскрути коробочку и сфоткай ) а мы посмотрим как там сделано.
есть темка на гиршлюхах ссылка , где народ очень рад такому "питанию".
На выход MIDI из любого девайса через резистор 220 Ом идет 5В, которые предназначены для того, чтобы зажечь светодиод в оптопаре.
Вот и весь Power. А с выхода девайса тебе уже 4 светодиода надо зажигать в приёмниках. Получится или нет, зависит от того, как сделан
выхлоп этого девайса, который ты подключаешь на вход. Как от этого ещё и и запитать схему с буферами внутри устройства вообще не
представляю. Вообще-то MIDI провод на несколько устройств можно распараллелить обычно без последствий. Буфер ставить при питании
от входного MIDI сигнала вообще нет смысла, он сделает только хуже. Задача буфера - усилить сигнал и выправить форму фронтов импульсов.



[zga]

@zga, для него питалово нужно, что ли? У меня от миди солюшнз 1 на 4 без питания. Питается от миди прямиком

да, 9в питалово(у меня бп для гитарных примочек, все что 9в питаю от него). миди солюшенс кайф, но с доставкой 4 тыщи выходит, эта приблуда с детальками рублей 900(это с тремя платками). Ну и плюс бесценный опыт пайки смд утюгом)

@General Dead, в данной случае не вижу разницы между определением сплиттер и thru



[General Dead]

в данной случае не вижу разницы между определением сплиттер и thru

сплиттер это когда принимает поток и разделяет по миди каналам, на каждый миди канал свой миди выход, такое примитивные устройства не делают, только продвинутые миди интерфейсы. Конечно и тру бокс можно назвать сплиттером, но путаница может быть.

http://www.midisolutions.com/faqs.htm#Power

впечатляет список приборов которые не выдают достаточно мощей в миди что бы работала эта приблуда. Костыль какой то стремный. Неужели жалко денег на нормальный интеллектуальный миди интерфейс? Для несчастных маководов вполне подходит АМТ8 и Юнитор 8 мк2, у меня под монтайн лайоном без проблем работают с лоджиком и рт хд.

Для кого совсем жаба душит, можно моту лпт купить, он копейки стоит но как миди тру, как сплиттер и патчбей может работать автономно (хотя что бы роутинг запрограммировать в пресет, то его придется к старому компу коннектить).

На выход MIDI из любого девайса через резистор 220 Ом идет 5В

Там два резистора 220 Ом стоят, "плюсе и выходе", ну и в двейсах где логика 3.3В там стоят меньшего номинала резисторы. Кроме того еще на входе девайса тоже 220 ом стоит. Там очень малый ток но видать хватает для кмоп буффера или транзисторного и последующего выхода через резисторы (уже явно не 220 ом). Возможно оин используют земляной пин и берут питалово относительно его, но тогда не будет гальванической развязки. Короче это костыльное решение, в угоду современным ленивым юзерам кому лишний БП мешает или норм интерфейс).



[dugdum®]

Там очень малый ток но видать хватает для кмоп буффера или транзисторного и последующего выхода через резисторы (уже явно не 220 ом). Но это костыльное решение, в угоду современным ленивым юзерам кому лишний БП мешает или норм интерфейс).

Ток легко посчитать - 11 мА на все потребители. Но я не могу себе представить какую роль в подобной "самопитающейся" схеме будет выполнять буфер, если он там есть. Усилить он ничего не сможет. Гораздо проще этими 11 мА нагрузить 4 светодиода просто в параллель, да, будут гореть слабее, но оптопара в большинстве случаев тоже сработает, и так в общем-то вполне себе делают. Поэтому интересно было бы посмотреть что там внутри. На просторах интернета ни схему ни фото потрохов найти не удалось, вот спроста ли это?
Посмотрел, к примеру, характеристики популярной оптопары 6n137 - ток включения, заявленный производителем, - 5 мА. Это значит что на два девайса распараллелится легко. На 3 уже выйдет за рабочие характеристики. На 4 уже с большой вероятностью будут косяки. + если любые резисторы и активные компоненты использовать, это только ухудшит ситуацию, т.к. на них будут потери.



[General Dead]

е сможет. Гораздо проще этими 11 мА нагрузить 4 светодиода просто в параллель, да, будут гореть слабее, но оптопара в большинстве случаев тоже сработает, и так в общем-то вполне себе делают.

да но тогда фронты будут завалены, а они ж там обещают что их "магическая схема" выравнивает фронты. Вообще оно того не стоит что бы обсуждать и голову ломать.

На 4 уже с большой вероятностью будут косяки. + если любые резисторы и активные компоненты использовать, это только ухудшит ситуацию, т.к. на них будут потери.

а у них есть на 8 и еще на светодиодик включения тратят энергию).



[zga]

Нормально так дровишек подкинул)



[baloo]

у меня бюджетный но неплохой midibox с али, работает четко, с кучей режимов направления

я так понимаю клон maudio midisport (midiman)
питание по usb, проблем не было при нагрузке 4 каналов, потерь вроде как нет и задержки устраивают (2000р кстати)
не было бы построил бы этот слпиттер, у мидисолюшнз ценник смутил и в целом отзывов на момент выбора мало видел



[Цыхра]

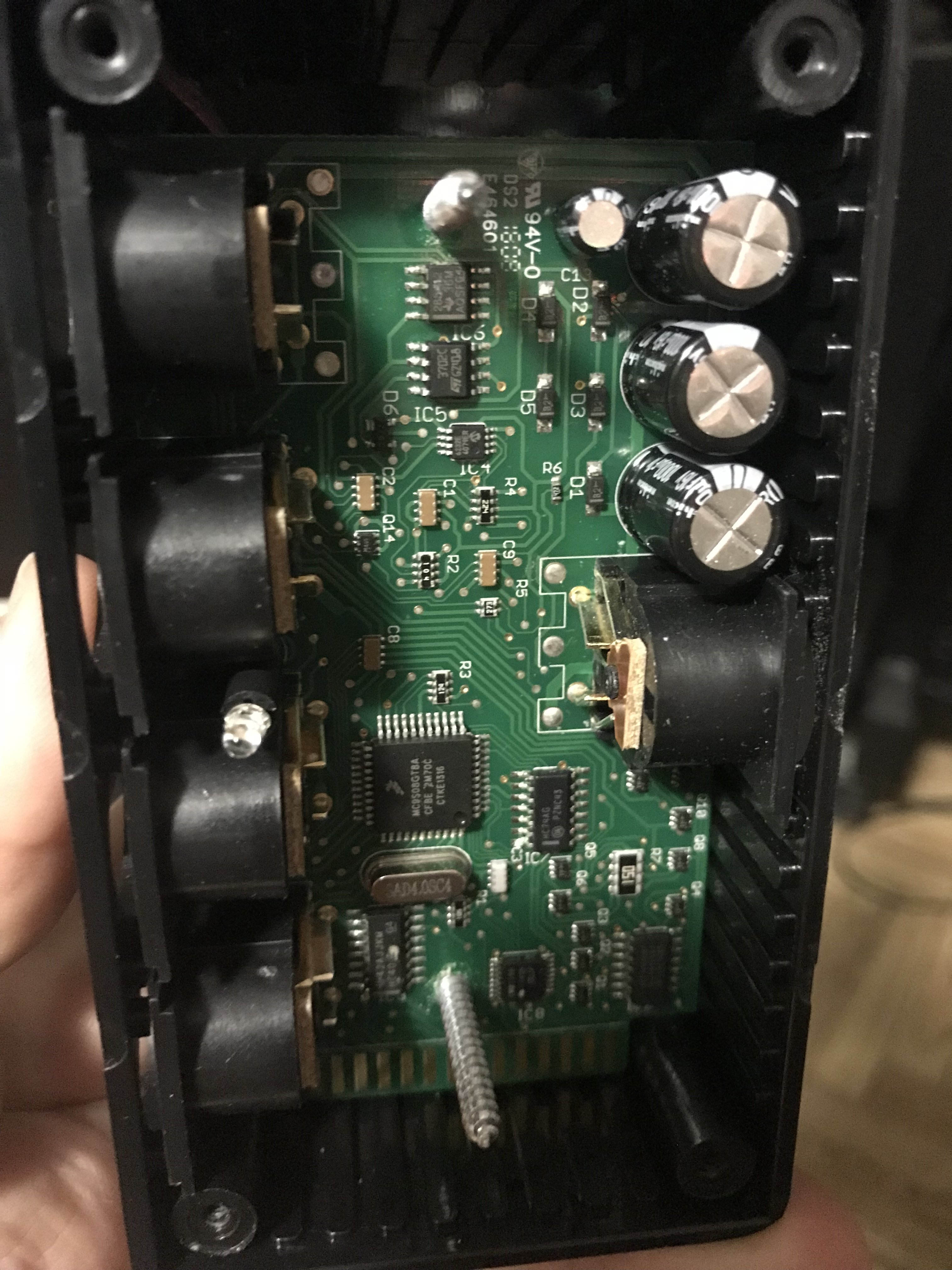

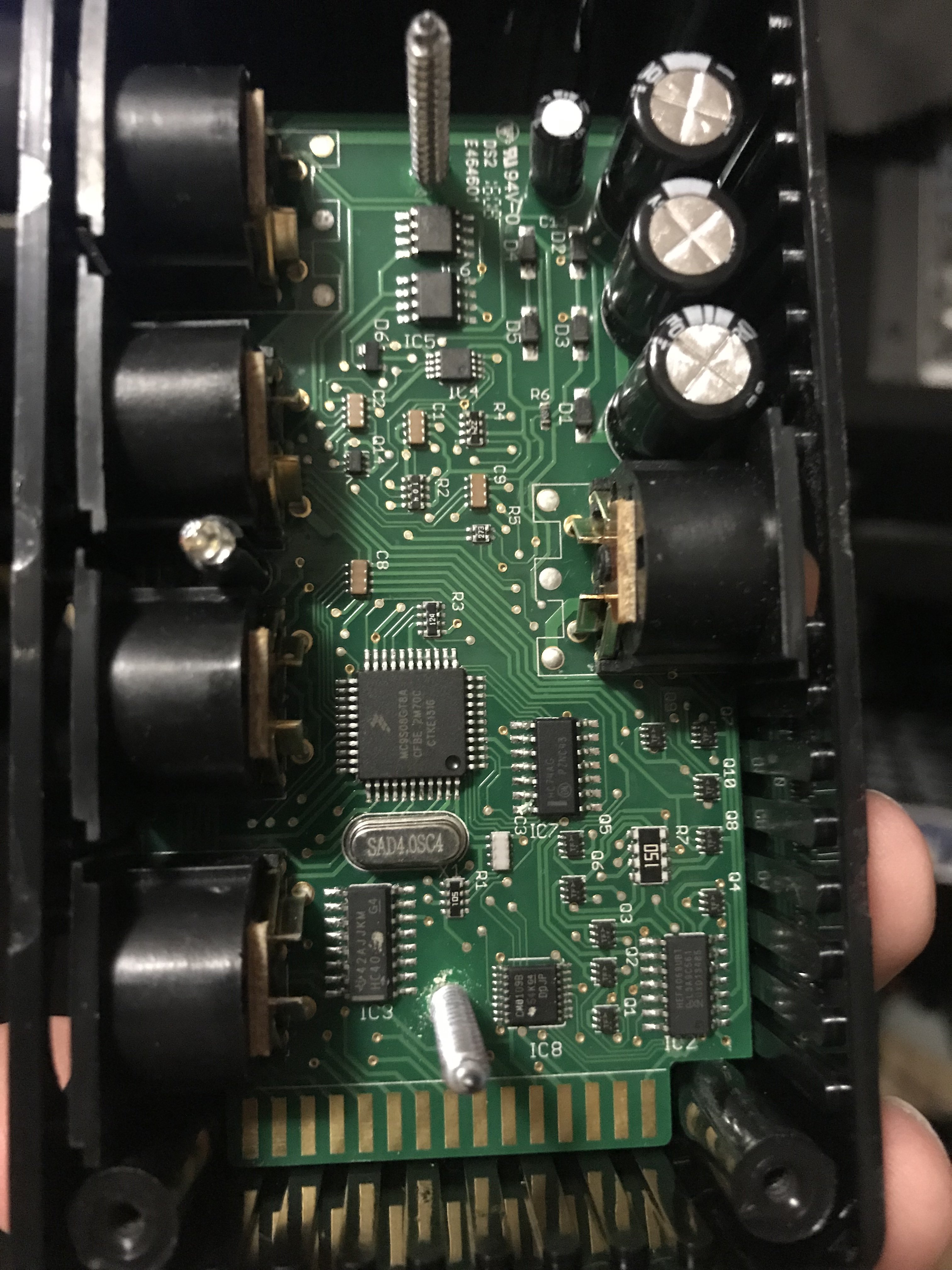

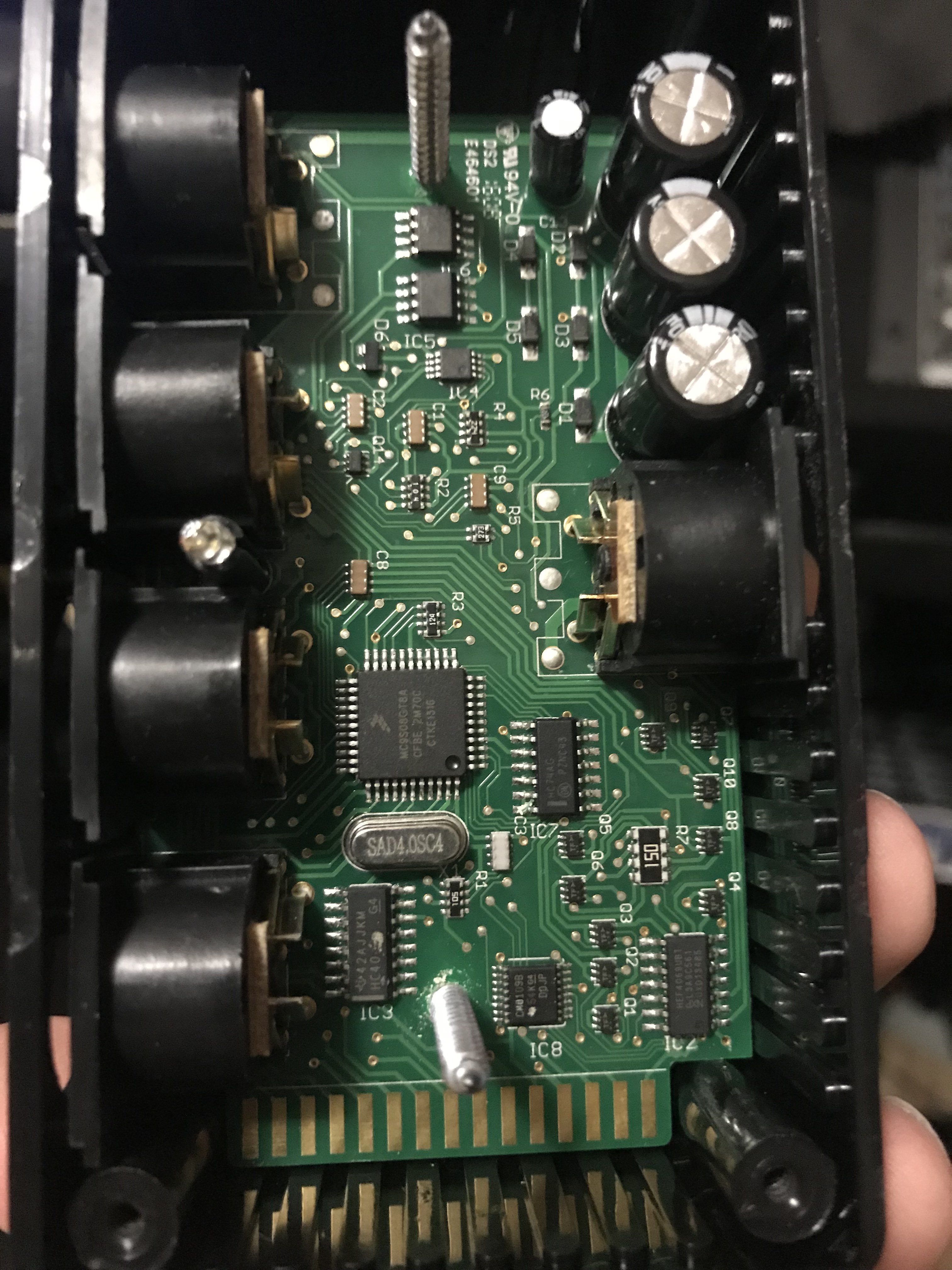

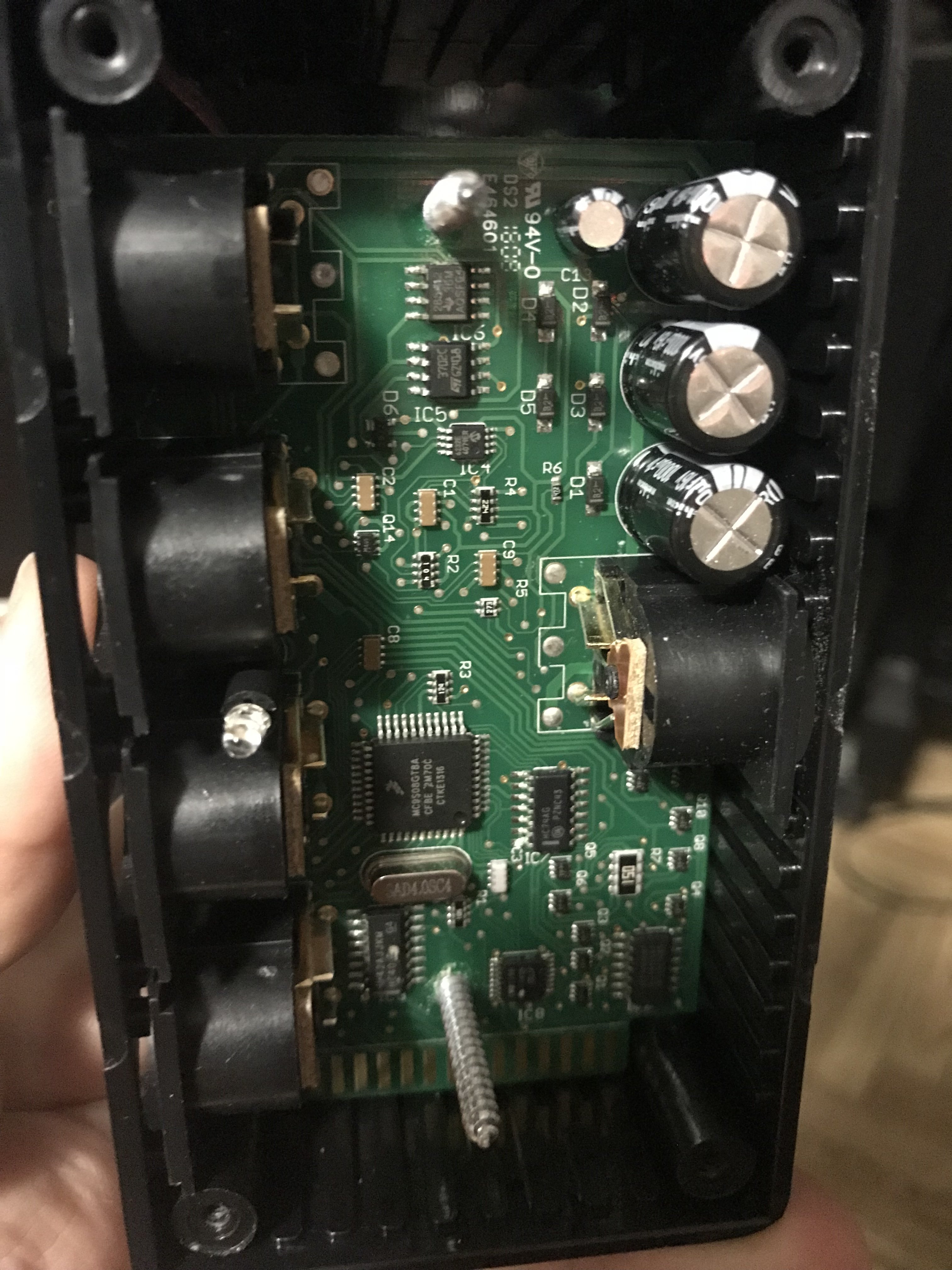

@General Dead, а нафига мне другой если этот прекрасно пашет?))) для компа у меня мидиспорт 4x4. нутро я уже фоткал как-то и выкладывал сюда. Ща поищу фотку)



[Цыхра]

Снял вот снова



[dugdum®]

у меня бюджетный но неплохой midibox с али

у тебя мак? у меня такой же есть, на писюке работает криво просто жуть, читал что под макосью нормально )
ну как сплиттер и мержер он да, работает нормально.
