Влияние ФЧХ оборудования на восприятие музыкального материала (2 онлайн)

  • Автор темы Удалённый пользователь 2234
  • Дата начала
У

Удалённый пользователь 2234

Guest

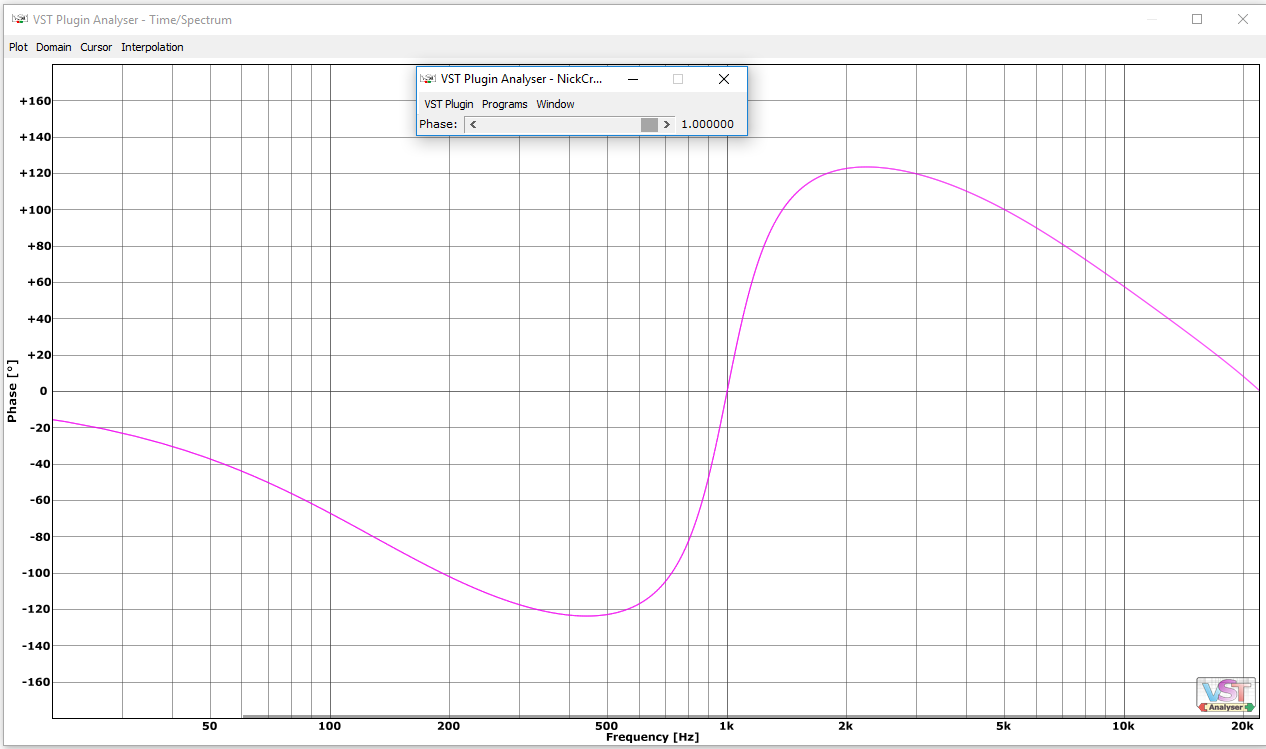

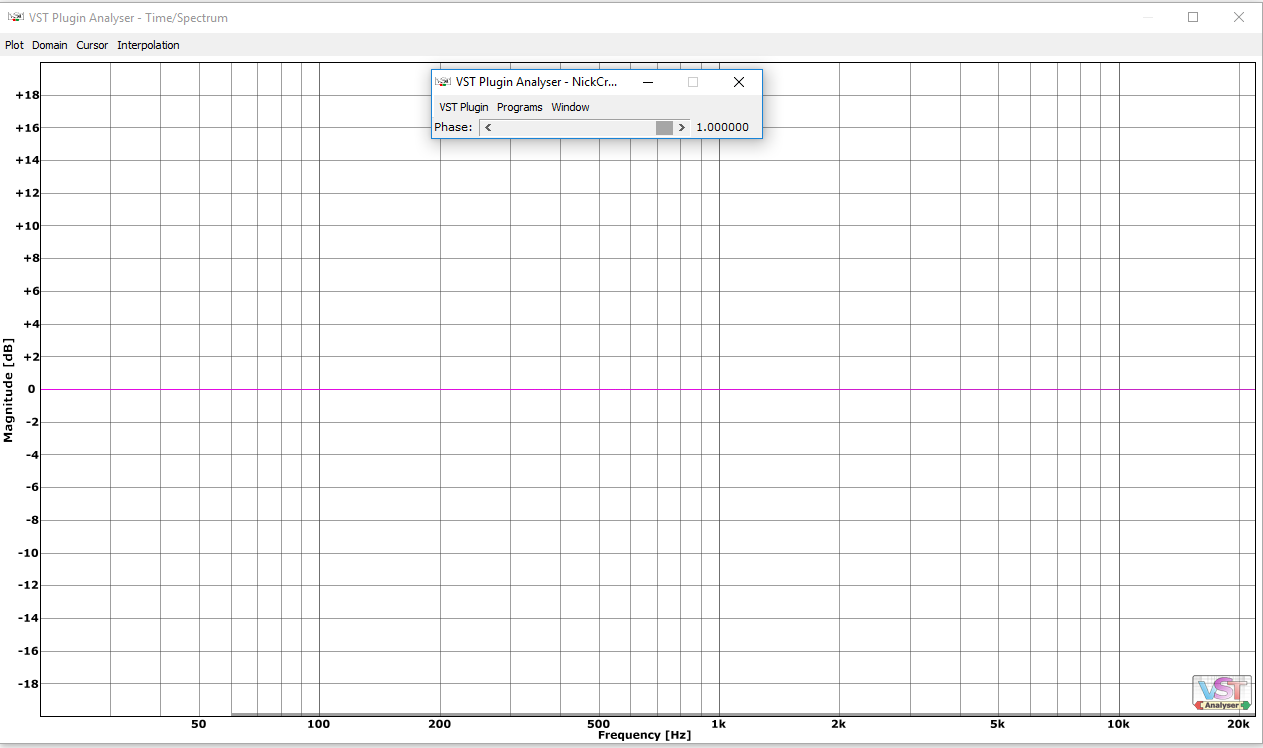

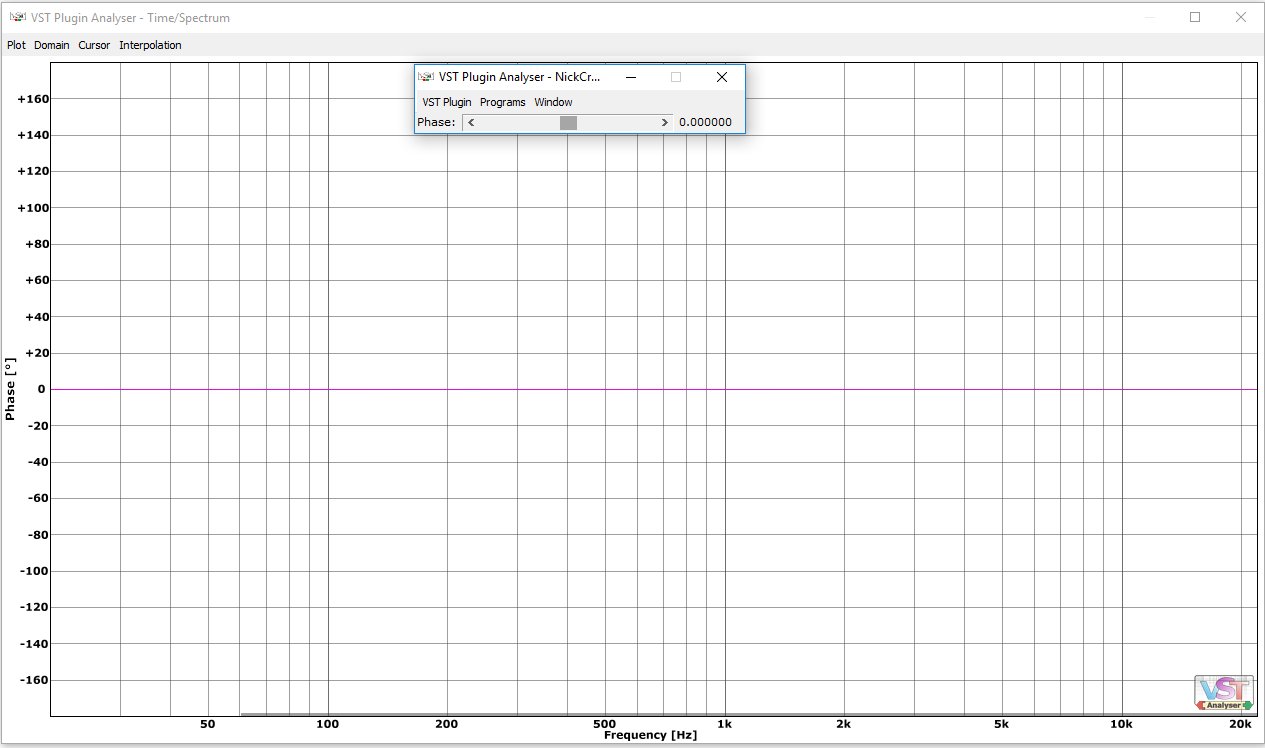

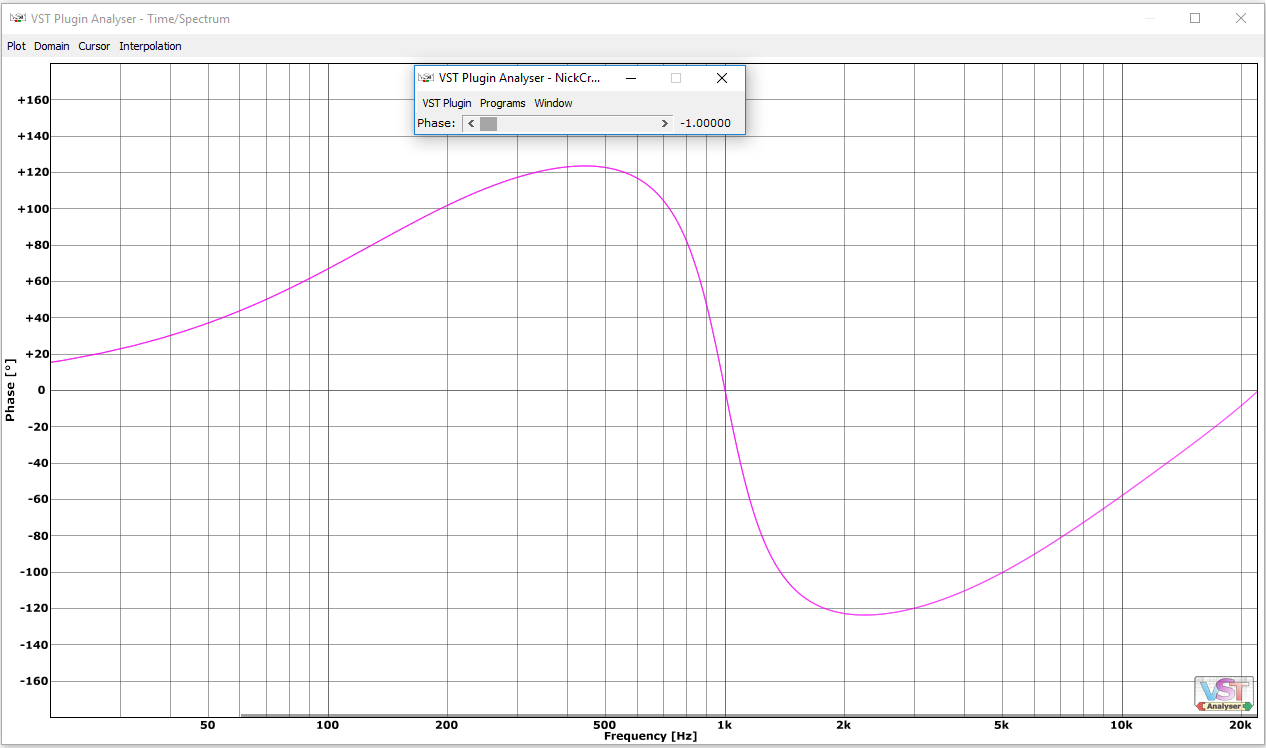

Предлагаю всем желающим оценить, как влияет изменение фазо-частотной характеристики тракта (любого звукового оборудования) на восприятие музыкального материала. В архиве VST плагин (Win x32) позволяющий изменять ФЧХ в широких пределах без изменения АЧХ (идеально ровная при всех положениях регулятора фазы).
Подключать на мастер шину (не должно быть никаких подмешиваний исходного материала или параллельно воспроизводимых других треков).
Убеждаемся, что изменение ФЧХ тракта в большинстве случаев практически не влияет на восприятие музыкального материала.
Однако из практики мы знаем, что это не так, кривая ФЧХ это плохо и мы это слышим. В чем тут дело - многие наверное знают, для тех кто не знает объяснение будет позже, а пока:


Вложения

Последнее редактирование модератором:
У

Удалённый пользователь 2234

Guest
Термины:
ФЧХ - отображает соотношение фазы сигнала на выходе устройства по отношению к фазе входного сигнала в зависимости от частоты, измеряемое в долях периода сигнала (например в градусах).

- Если фаза выходного сигнала совпадает с фазой входного сигнала во всем диапазоне частот, то имеем идеальное в плане ФЧХ устройство и применяется термин - устройство с нулевой фазой. Замер ФЧХ такого устройства покажет отсутствие сдвига фазы (0 градусов) во всем диапазоне частот.

- Если взять устройство с нулевой фазой, но добавить некоторую задержку сигнала во времени например в 1 мс, одинаковую для всех частот (но одинаковую в единицах времени, не в долях периода сигналов разных частот), то применяется термин - устройство с линейной фазой. Замер ФЧХ такого устройства покажет, что сдвиг фазы выходного сигнала по отношению к фазе входного сигнала (в долях периода сигнала) увеличивается пропорционально увеличению частоты сигнала (поскольку задержка в единицах времени одинакова, а период сигнала с ростом частоты уменьшается). Если исключить влияние временнОй задержки, то ФЧХ устройства с линейной фазой будет выглядеть так же как ФЧХ устройства с нулевой фазой.

- Минимальная фазовая характеристика. Корректное определение здесь (спасибо А.Лукину).
http://rmmedia.ru/threads/128433/#post-2133603

Последнее редактирование модератором:
У

Удалённый пользователь 2234

Guest
Пока интереса к теме я не наблюдаю - вообще в последнее время я пришел к выводу, что наверное все-таки такие темы не для этого форума. А эту тему создал поскольку по этому вопросу много встречаю на форуме дилетантских рассуждений и некорректных формулировок. Что-то из серии "не могу молчать!":mad:

Последнее редактирование модератором:
  • Like
Реакции: Shadow spawn и dromax

fakeitback

Super Moderator
Команда форума
6 Май 2005
14.454
15.340
113
42
Москва
Пока интереса к теме я не наблюдаю
Интерес - он разный бывает. Я, например, почти все "околонаучные" темы с интересом изучаю и иногда перечитываю, а вот флудить в них не считаю нужным, если только что-то откровенно не понимаю и требуется уточнить. Так что не сомневайтесь, в любом случае ваши усилия не в пустую будут потрачены.

У

Удалённый пользователь 2234

Guest
@Long,
В чем тут дело - многие наверное знают, для тех кто не знает объяснение будет позже
[DOUBLEPOST=1498990302][/DOUBLEPOST]
в любом случае ваши усилия не в пустую будут потрачены.
Наверное это так, но когда в свой адрес получаешь от авторитетных участников форума определения типа "господа теоретики обсуждающие сферических коней в вакууме" - то это не очень, скажем так, стимулирует продолжать обсуждение таких вопросов на этом форуме.

Последнее редактирование модератором:
  • Like
Реакции: Dmitry Anderson

Andrew_S.

Well-Known Member
5 Дек 2011
2.425
7.250
113
Братислава
В архиве VST плагин (Win x32) позволяющий изменять ФЧХ в широких пределах без изменения АЧХ (идеально ровная при всех положениях регулятора фазы).
не совсем корректно. плавное, "равномерное" изменение фазы менее заметно, чем резкое "скачкообразное". в реальных трактах такое плавное изменение фазы больше редкость, чем правило.

В случае акустических систем, поскольку они не являются точечными источниками звука, невозможно корректно определить величину этой временнОй задержки,
что мешает определить ее в конкретной точке или на "звуковой оси"?

поэтому получить минимальную фазовую характеристику путем замеров строго говоря нельзя, но ее можно получить с помощью расчетов из АЧХ
можно поподробнее, как получить ФЧХ из АЧХ? или я что то не так понял?

У

Удалённый пользователь 2234

Guest
плавное, "равномерное" изменение фазы менее заметно, чем резкое "скачкообразное". в реальных трактах такое плавное изменение фазы больше редкость, чем правило.
Приведите, пожалуйста пример реального тракта у которого в диапазоне частот 200 гц - 5 кгц имеются не плавные, а резкие, "скачкообразные" изменения ФЧХ.
что мешает определить ее в конкретной точке или на "звуковой оси"?
Мешает то обстоятельство, что АС не является точкой и невозможно выбрать на поверхности АС какую то одну точку, которую можно взять за точку отсчета - поскольку, повторюсь АС излучает некоторой поверхностью, размеры которой сопоставимы с расстоянием до точки замера.
можно поподробнее, как получить ФЧХ из АЧХ? или я что то не так понял?
Для любого аналогового устройства ФЧХ абсолютно однозначно связана с его АЧХ.
UPD:если система имеет минимальную фазу (многие аналоговые системы действительно таковы) (поправка от А.Лукина).
Если вам нужны подробности, то лучше вам обратиться к специальной литературе. Зачем загромождать тему формулами, которые большинство читателей темы не поймут, или что еще хуже, поймут неправильно, что приведет к увеличению мусора в теме.

Последнее редактирование модератором:

Andrew_S.

Well-Known Member
5 Дек 2011
2.425
7.250
113
Братислава
Приведите, пожалуйста пример реального тракта у которого в диапазоне частот 200 гц - 5 кгц имеются не плавные, а резкие, "скачкообразные" изменения ФЧХ.
у колонок многих такие проблемы. вкупе с искажениями АЧХ.

выбрать на поверхности АС какую то одну точку, которую можно взять за точку отсчета - поскольку
а при чем тут точка отсчета. подали на колонку дельтафункцию, сняли в какой то точке ипульсную ха-ку, оттуда получили ФЧХ. чего сложного? наше ухо, помещенное в эту точку получит такую же АЧХ/ФЧХ.

Последнее редактирование:
У

Удалённый пользователь 2234

Guest
у колонок многих такие проблемы. вкупе с искажениями АЧХ.
График бы посмотреть какой нибудь.
В принципе я могу ввести в плагин регулятор крутизны изменения ФЧХ и можно будет получить резкий излом ФЧХ - но я полагаю результат от этого не изменится.
а при чем тут точка отсчета. подали на колонку дельтафункцию, сняли в какой то точке ипульсную ха-ку, оттуда получили ФЧХ. чего сложного?
Сложного тут конечно ничего нет, только полученная таким образом ФЧХ не будет является минимально - фазовой. Это будет просто ФЧХ, полученная в определенной точке пространства. Смысл минимально - фазовой характеристики как раз и состоит в том, что она должна однозначно определять "истинную" ФЧХ устройства, не зависящую от задержки, которая имеется при замерах. Если в процессе замеров при изменении задержки (при перемещении измерительного микрофона в случае замера характеристик АС) вы получаете разные результаты, причем разница в результатах сохраняется и после учета какой-то задержки - то полученная ФЧХ не является минимально-фазовой.
я то это знаю. и более того, даже лекции иногда читаю тупым студентам.
Тем более не вижу смысла тут это обсуждать.

Последнее редактирование модератором:
У

Удалённый пользователь 2234

Guest
Тут намек на то что два аналоговых устройства, имеющих идентичную АЧХ будут иметь идентичную ФЧХ. Это закон природы, обусловленый свойствами аналоговых фильтров.
UPD: Формулировка не корректная, корректно будет так: (спасибо А.Лукину)
Два аналоговых устройства, имеющих идентичную АЧХ будут иметь идентичную ФЧХ в случае если система имеет минимальную фазу (многие аналоговые системы действительно таковы).

Последнее редактирование модератором:

Andrew_S.

Well-Known Member
5 Дек 2011
2.425
7.250
113
Братислава
В принципе я могу ввести в плагин регулятор крутизны изменения ФЧХ и можно будет получить резкий излом ФЧХ - но я полагаю результат от этого не изменится.
фазовращатель с крутым изломом очень сложно сделать (если вообще возможно). это проще делать с неровной АЧХ (как в колонках). ну и предполагать не надо, надо взять и послушать.

Последнее редактирование:
  • Like
Реакции: mitinglas
У

Удалённый пользователь 2234

Guest
фазовращатель с крутым изломом очень сложно сделать.
Да ничего сложного, уверяю вас.

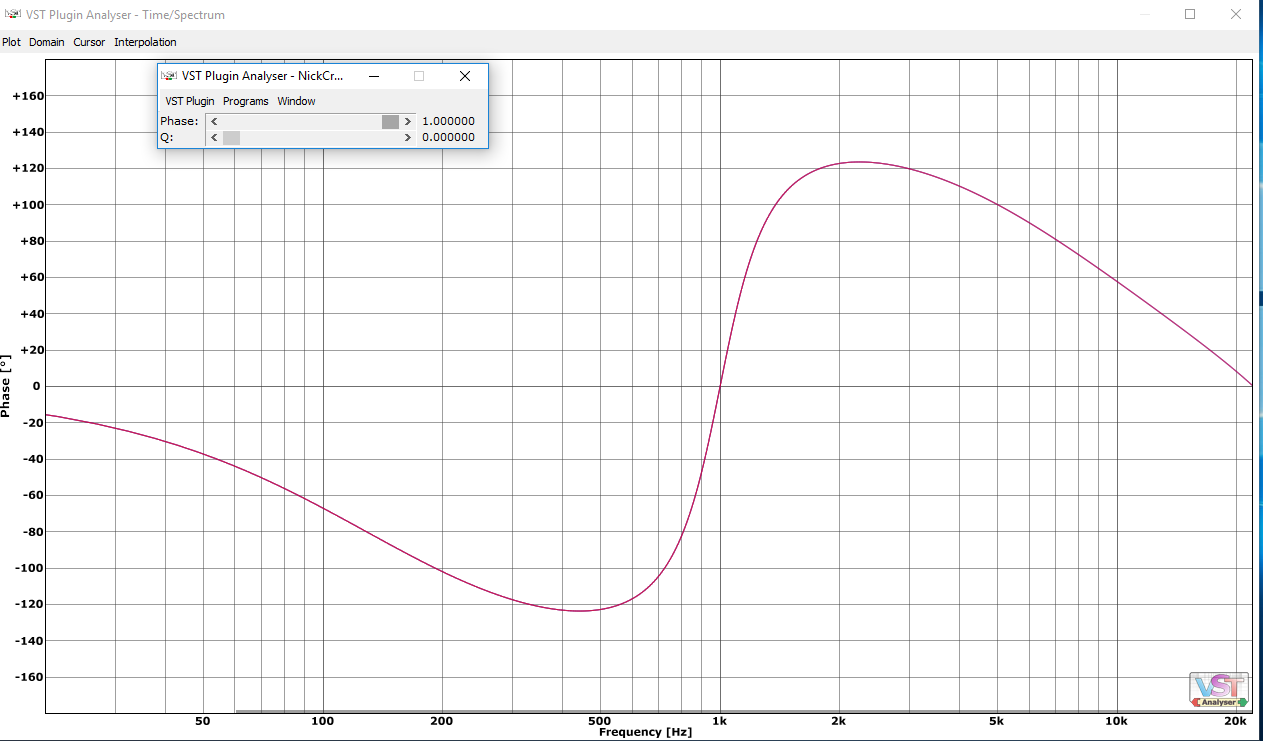

Для желающих продолжить эксперименты и проверить результат при резком изломе ФЧХ модифицировал плагин - добавил регулятор добротности, при максимальном положении регулятора - довольно крутой излом ФЧХ (в диапазоне частот 0,9 - 1,1 кгц фаза меняется примерно на 240 градусов.


Вложения

Последнее редактирование модератором:

VR.j

Well-Known Member
29 Апр 2014
806
389
63
Rostov-on-Don
Мэтры, порекомендуйте пару правильных книжек. Пожалуйста. :oops: Для самообразования. ( чтобы не тупить. )

У

Удалённый пользователь 2234

Guest
ФЧХ. АЧХ никак с ФЧХ не связаны, так как и то и другое - ПРОИЗВОДНАЯ ОТ ИМПУЛЬСНОЙ ХАРАКТЕРИСТИКИ!!!! это - самые базовые основы DSP
Андрей, при чем тут "базовые основы DSP"? ФЧХ однозначно определяется из АЧХ для аналоговых устройств и я это неоднократно акцентировал.

Последнее редактирование модератором:

Andrew_S.

Well-Known Member
5 Дек 2011
2.425
7.250
113
Братислава
Мы обсуждаем тут аналоговые устройства и я это неоднократно акцентировал.
ряды фурье и комплексные числа - это из "аналоговой математики". :)

[DOUBLEPOST=1499000332][/DOUBLEPOST]
Мэтры, порекомендуйте пару правильных книжек. Пожалуйста. Для самообразования. ( чтобы не тупить. )
к сожалению на русском сложно с такими книжками. наши книжки сразу углубляются в высшую математику и 99% читателей становятся неинтересными уже ко 2-й страницы. у буржуев есть объяснения "на пальцах" корелляции, рядов фурье и т.д. но они достаточно разрознены. какой нибудь правильной и понятной книжки "DSP для чайников" я не встречал. к сожалению.

Последнее редактирование:
У

Удалённый пользователь 2234

Guest
который нижний - хорошо, но надо еще пару тройку изломов добавить.
Я могу конечно добавить хоть десять, но не вижу в этом смысла - мне кажется и одного такого крутого излома на такой важной для слуха частоте вполне достаточно для эксперимента.

У

Удалённый пользователь 2234

Guest

Вложения

  • Like
Реакции: VR.j

Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU

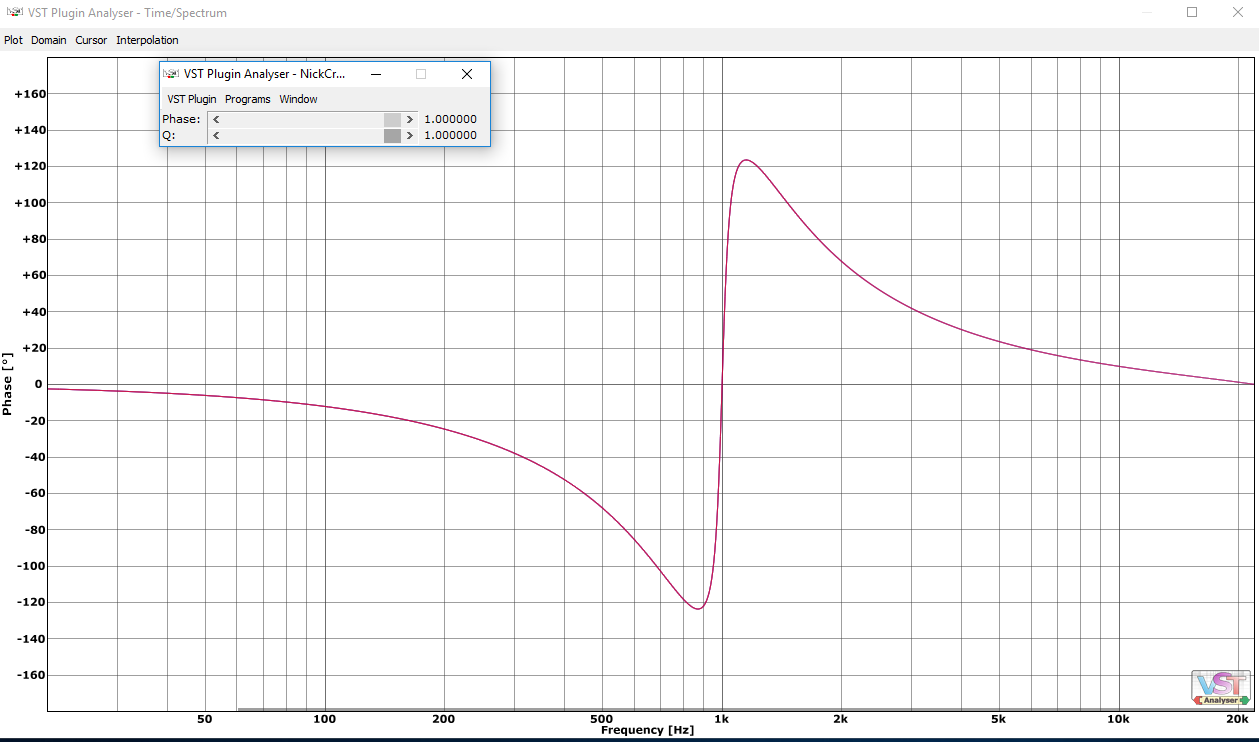

довольно крутой излом ФЧХ
-- Вполне себе плавный. Скачкообразный - это другое совсем.
В минимально-фазовых цепях АЧХи ФЧХ имеют взаимно-однознаную связь.
Только непонятно, о чём вообще речь в этом топике?

У

Удалённый пользователь 2234

Guest
-- Вполне себе плавный. Скачкообразный - это другое совсем.
в диапазоне частот 0,9 - 1,1 кгц фаза меняется примерно на 240 градусов - это плавный?
Скачкообразный - это другое совсем.
Какой, например? Приведите цифры, я сделаю. И в каком оборудовании можно наблюдать скачкообразный излом на средних частотах? Приведите примеры.
[DOUBLEPOST=1499009154][/DOUBLEPOST]
Только непонятно, о чём вообще речь в этом топике?
Уже обо всем, как обычно.


The Patient Zero

Well-Known Member
28 Янв 2017
923
303
63
Обратите внимание, пользователь заблокирован на форуме.
Продолжайте пожалуйста.


Aleksandr Oleynik

Well-Known Member
16 Янв 2007
26.360
20.063
113
62
Киев
@NickCrow, для того, чтобы был реальный интерес к этой и подобным темам, нужно всё же опускаться до уровня обычного Форумчанина, не являющегося как правило теоретически подкованным специалистом....
Любая тема о теории звука, о ФЧХ, АЧХ, и т.п. должна в первую очередь преследовать практический результат - поняли, используем, есть результат...


Andrew_S.

Well-Known Member
5 Дек 2011
2.425
7.250
113
Братислава
возвращаясь к началу топика, есть тема что такой эксперимент некорректен. мы изначально берем нелинейнофазные колонки и добавляем туда еще плавной нелинейнофазности.

более корректно - взять нелинейнофазный динамик, скорректировать ему фазу и послушать снова. тогда все будет намного очевиднее. Юрий Иванович послушал и сказал что разница есть и она очевидна :).

  • Like
Реакции: Lou Doo
У

Удалённый пользователь 2234

Guest
В смысле корректности эксперимента не соглашусь. Во-первых - неважно что эксперимент мы проводим на нелинейнофазных колонках, важно что мы не меняем эти колонки в процессе эксперимента, и при включении/отключении плагина ФЧХ тракта изменяется только плагином, все остальное остается неизменным - так что эксперимент корректен. Во-вторых - никакие самые нелинейнофазные колонки не имеют излома в диапазоне часот 0,9 - 1,1 кгц +-120 гр (240 гр между 900 гц и 1,1 кгц).
А вот что
Юрий Иванович послушал и сказал что разница есть и она очевидна
хотелось бы поподробнее, самое главное - на каком материале и на каких фрагментах этого материала была услышана эта разница. На определенном материале, или точнее сказать на определенных фрагментах (не буду углубляться в подробности, скажу только что это очень редко можно встретить в реальном материале) разница будет слышна (и то при наличии очень хорошего тонкого слуха) - я это знаю как инженер и без прослушиваний, хотелось бы сопоставить это с мнением по итогам прослушивания от опытного звукорежиссера с хорошим слухом.

Последнее редактирование модератором:
У

Удалённый пользователь 2234

Guest

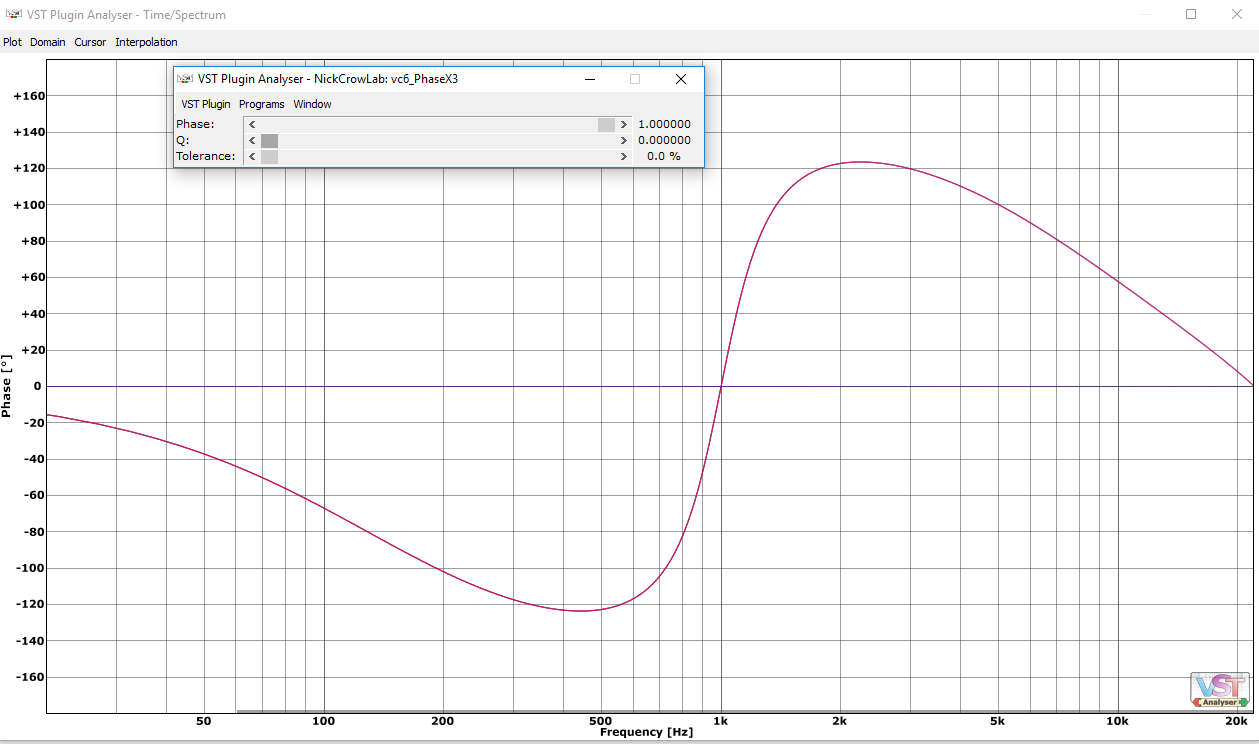

После того как путем эксперимента мы убедились, что ФЧХ тракта сама по себе в подавляющем большинстве случаев практически не влияет на восприятие музыкального материала, делаем следующий шаг - шаг из мира идеальных алгоритмов, которые можно реализовать только в виртуальной цифровой среде - в реальный мир реального звукового оборудования. Что изменится? Реальное звуковое оборудование изготовлено из компонентов, которые имеют определенный допуск, т.е. параметры реальных компонентов имеют определенную погрешность. К чему это приводит - на графиках, также желающие могут самостоятельно провести эксперименты, используя следующий вариант плагина, в который введен еще один параметр - tolerance - которым можно изменять величину этой погрешности.

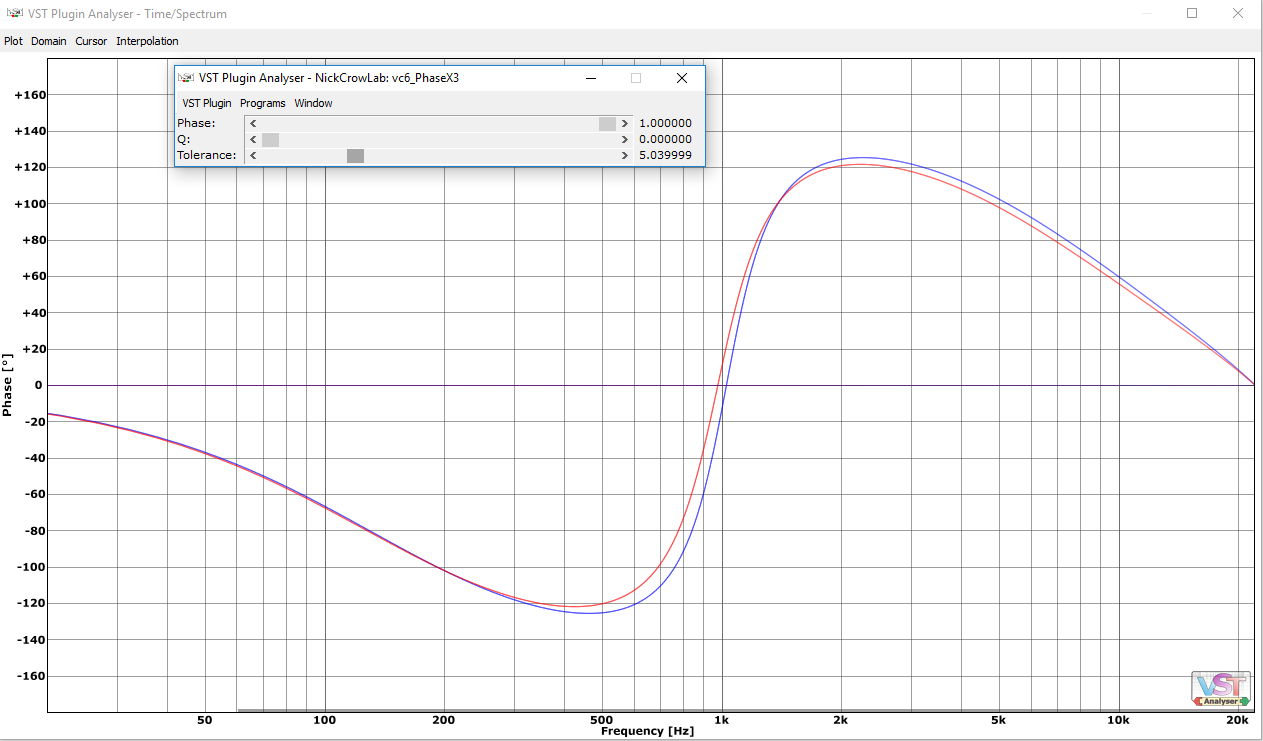

Из графиков видно, что при наличии погрешности ФЧХ левого и правого каналов стереопары уже не идентичны, они имеют расхождение, что уже хорошо слышно при прослушивании.
Выводы:
- Если в тракте, который используется для прослушивания/мониторинга имеется только один канал - ФЧХ этого канала не имеет значения.
- Если в тракте, который используется для прослушивания/мониторинга имеется больше одного канала - ФЧХ каждого из этих каналов также значения не имеет, значение имеет разница между ФЧХ этих каналов выраженная в долях периода, например в градусах.
- На практике при наличии определенной неизбежной погрешности параметров реальных компонентов (измеряется в процентах) чем линейнее будет ФЧХ каждого канала, тем меньше будет разница между ФЧХ каналов в градусах.


Вложения

  • Like
Реакции: N-Acoustic

Rarr

Well-Known Member
31 Июл 2008
6.798
8.804
113
Москва
понятно, чем линейней линия, тем ближе она к линии... "После того как путем эксперимента мы убедились, что ФЧХ тракта сама по себе в подавляющем большинстве случаев практически не влияет на восприятие музыкального материала..." - в эти "мы" я точно не попал..


Rarr

Well-Known Member
31 Июл 2008
6.798
8.804
113
Москва
на каком материале и на каких фрагментах этого материала была услышана эта разница.
на любом, особенно на живых акустических записях.
Важность восприятия ФЧХ явно недооценивается. Хотя у нас уже запатентована контрапертурная акустика, в которой решаются эти проблемы, в том числе и допплеровские интермодуляционные искажения...

Последнее редактирование:
  • Like
Реакции: Evgeniy1
