10 канальный блок питания для педалей.

[-Julian-]

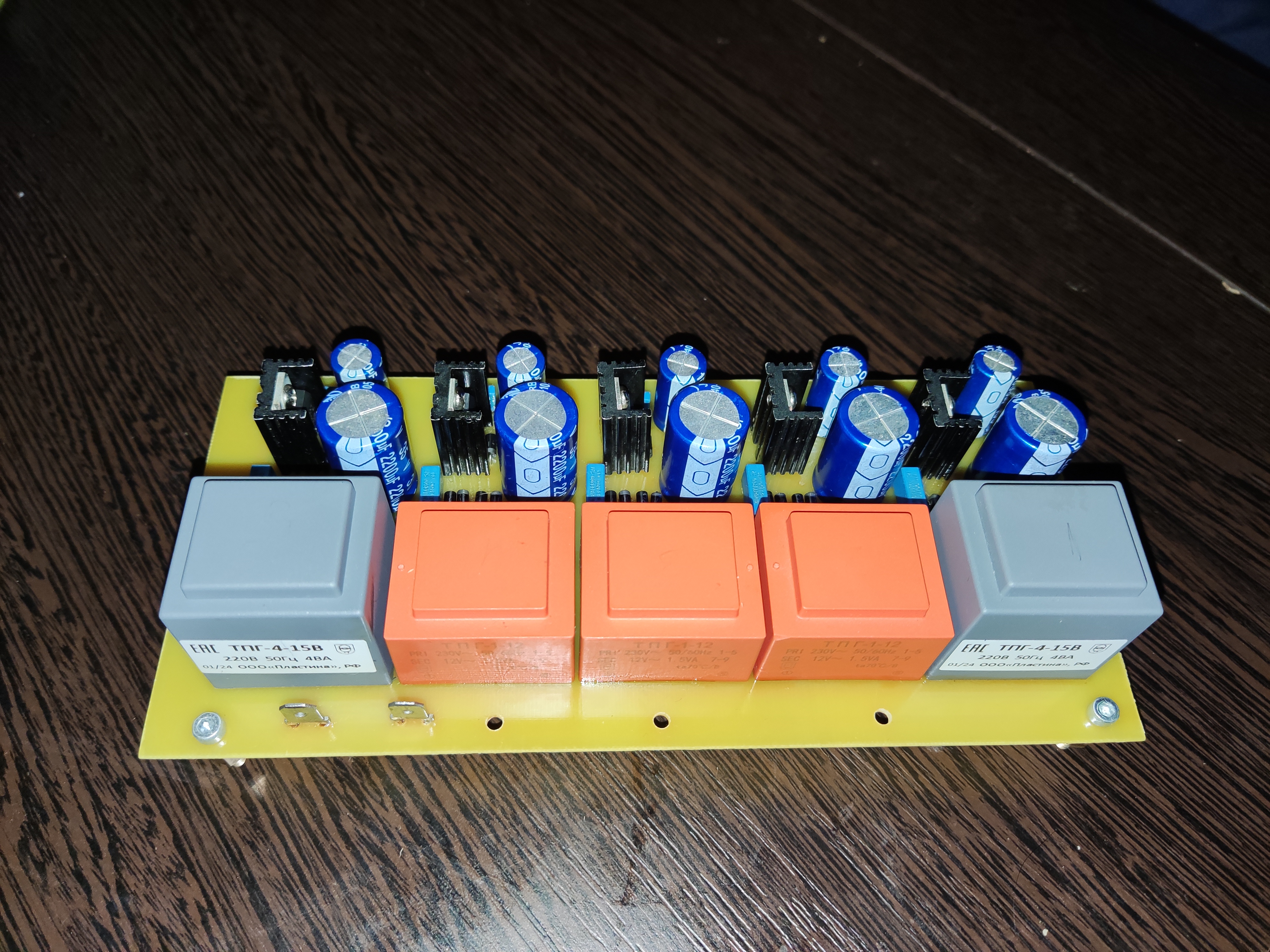

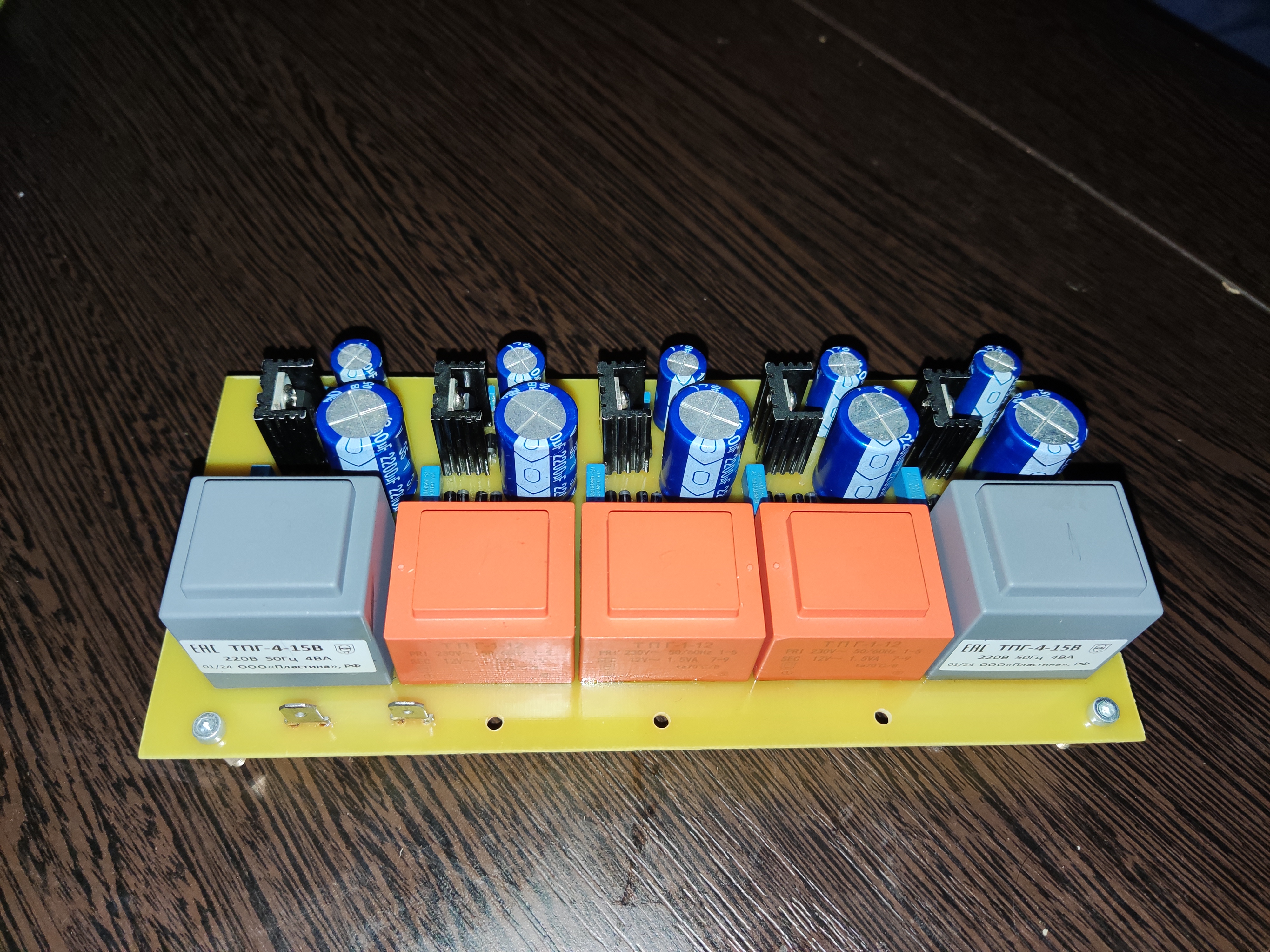

Собрал себе такого малыша для питания 5 педалей Посмотреть вложение 243087

Можно отказаться от отопления в той комнате, где будет стоять такой БП малоэффективный с низким КПД. Не понятно зачем так извращатся, когда есть нормальный Harley Benton PowerPlant ISO-1 Pro c копеечной ценой, 8-ю выходами, с мизерным и удобным формфактором, который меньше любой моей педали Не шумит, не фонит, есть индикация, есть защита, высокий КПД, мизер тепла! Еще есть возможность по 500мА на каждый выход выдавать.

Давно уже пора забыть и про Ripple Wave в тактовых БП. Пару страниц ранее сказано было "если не из гавна сделан БП, то гавна по питанию не будет", всё это имеет место быть. Современные БП, часто гадят меньше, чем даже линейные трансформаторные БП, где подавить низкочастотные помехи куда сложнее, чем отфильтровать высокие частоты тактового БП.

Если 8 мало, то есть на 12 Harley Benton PowerPlant ISO-12 Pro

А если нужен именно 10 канальный то вот Harley Benton PowerPlant ISO-10AC Pro

У меня 8-ми канальный, я даволен как слон!



[Ludwid]

@-Julian-, а как Вы определили его малоэффективность, по цвету текстолита, по запаху конденсаторов? Вы знаете для каких целей он создавался, под какие педали, в каких условиях он будет использоваться? Отсутствие шума и фона проверены неоднократно и не одним человеком



[Ludwid]

А в питаемых устройствах есть предохранители?

Честно говоря, не видел ни одной педали с предохранителем



[-Julian-]

@-Julian-, а как Вы определили его малоэффективность, по цвету текстолита, по запаху конденсаторов? Вы знаете для каких целей он создавался, под какие педали, в каких условиях он будет использоваться? Отсутствие шума и фона проверены неоднократно и не одним человеком

По типу используемых трансформаторов.



[-Julian-]

Отсутствие шума и фона проверены неоднократно и не одним человеком

Смотря в какой шкале и как вы шум мерить любите. Но поверьте мне, я способен был бы шум найти в вашем БП... Если вы в диапзоне 60дБ ищите, то не удивительно. А если в диапазоне 120дБ, то скажите как вы определяете шум вашего БП? Шумит абсолютно всё... с шумами я собаку уже съел и знаю, о чём я говорю.



[Ludwid]

@-Julian-, восхитительно. Вы можете использовать что угодно. Данный блок питания был создан под конкретные задачи и полностью им удовлетворяет по всем параметрам



[-Julian-]

@-Julian-, восхитительно. Вы можете использовать что угодно. Данный блок питания был создан под конкретные задачи и полностью им удовлетворяет по всем параметрам

Если сильно нагружать не будете, то с вашим БП, всё скорей всего ок.... Просто БП с обычными низкочастотными трансформаторами так или сяк излучают тепло, а любое тепло это тоже источник шума. Кроме этого распологать слишком близко большие ёмкости с трансформатором не самая лучшая идея (при большой нагрузке), так как трансформатор служит "феном" электролита внутри конденсатора.



[Aik_man]

Данный блок питания был создан под конкретные задачи и полностью им удовлетворяет по всем параметрам

И это главное.
Не слабоваты ли 1.5W рыжие трансформаторы? Вы, вероятно, собирали "из того, что было". Вам бы лучше подошли однотипные трансформаторы, даже 5W, но на 10V переменки. Для линейного стабилизатора 7809 хватит и падения напряжения было бы меньше- меньше тепла.



[Ludwid]

Не слабоваты ли 1.5W рыжие трансформаторы?

Рыжики подбирались с учётом того, что питать они будут совсем непрожорливые педали. По этому, 125 mA на выходе - это с огромным запасом



[Anthony Scott]

@Ludwid, в корпус ещё не оформлял?)
Всё прилично собрал, развязка, трансики промышленные герметичные.
И насколько я знаю, это вообще твой дебют в изготовлении электронных девайсов )…
чему приятно удивлён, и собс-но респект!



[Ludwid]

@Anthony Scott, ещё не оформлял. Он будет встроен внутрь борда.



[Ludwid]

@Ludwid,И насколько я знаю, это вообще твой дебют в изготовлении электронных девайсов )…

Ну если не считать макеты простеньких фузиков и дристоршнов, то да - дебют )



[drobinkin]

Спрошу тут, чтобы не плодить

Нашел на ютубе вот эту схему. Походу, она мало чем отличается от тутошней
Ну, человек вроде хвалит все хорошо, ок, собрал, работает и пр.
Думаю замутить себе тоже на 2-4 выхода, вроде все есть — схема, плата. Но это потом.

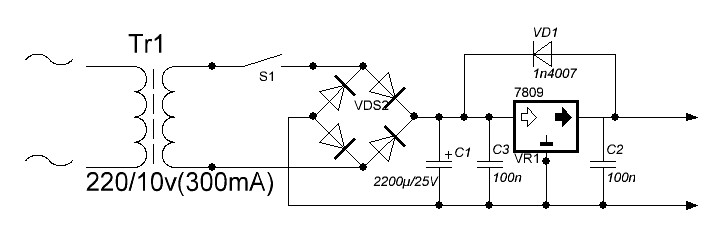

из этой темы

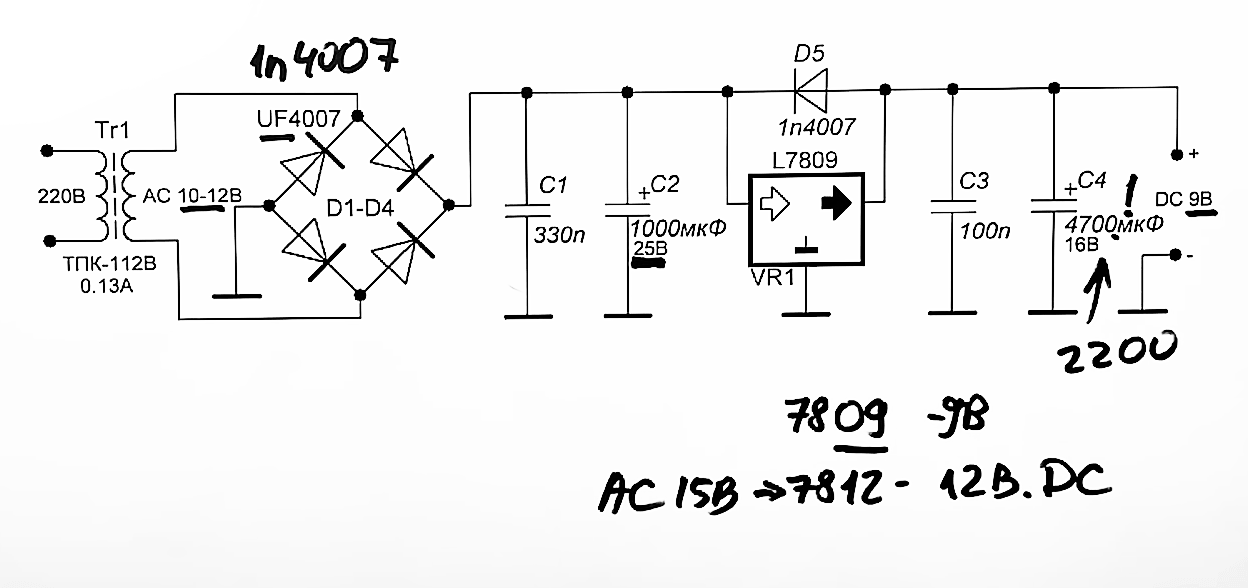

из ютуба

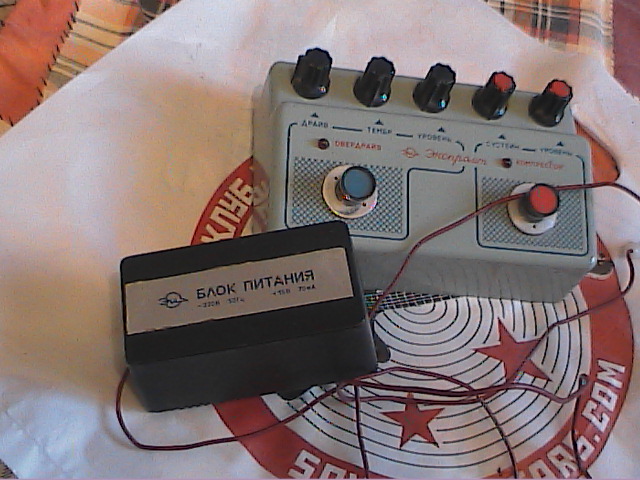

Досталась мне тут пост/советская примочка "Экспромт" Житомирского завода "Радиоизмеритель", компрессор+овердрайв, с родным БП.

Спойлер: "Экспромт"

Вроде рабочая.
Решил сделать ей небольшую профилактику — помыть, почистить, заменить гнезда, кнопки на современные, проверить пайку и т.п. С паяльником не ссорился

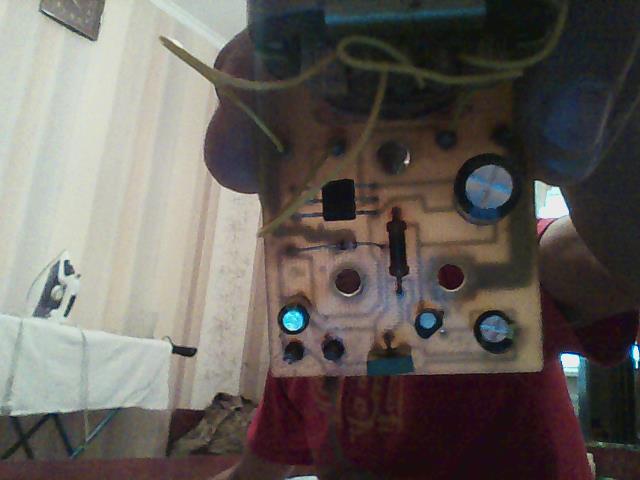

Полез в БП — там чуть грустнее — некоторые дорожки отслаиваются уже и резистор один то ли подгорел, то ли пришел к такому виду в результате частых перегревов, х.з.

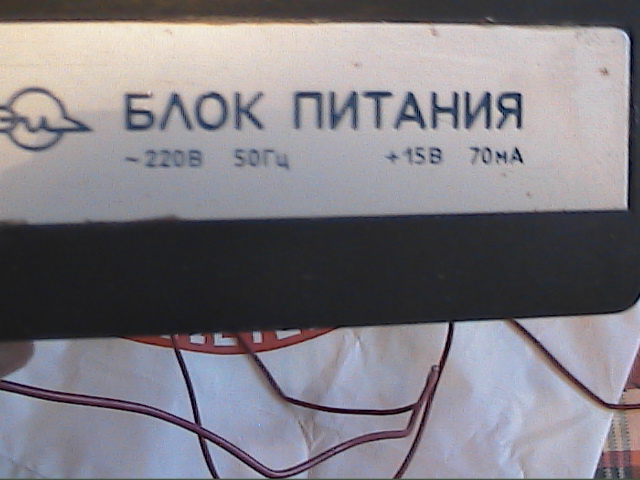

Это фотка с корпуса блока:

Спойлер: БП

Вариант 1 — перетравить новую плату и перепаять на ней все со старой, ну с заменой если надо чего. Там еще опознать 6-ногую деталюху надо (походу, стабилизатор?)

Спойлер: шестиног

Вариант 2 — собственно, вопрос:

Правильно ли я понимаю, что могу взять схему на 9В, заменить в ней некоторые детали (транс, стабилизатор) и получить БП на 15В/70мА в современном исполнении?

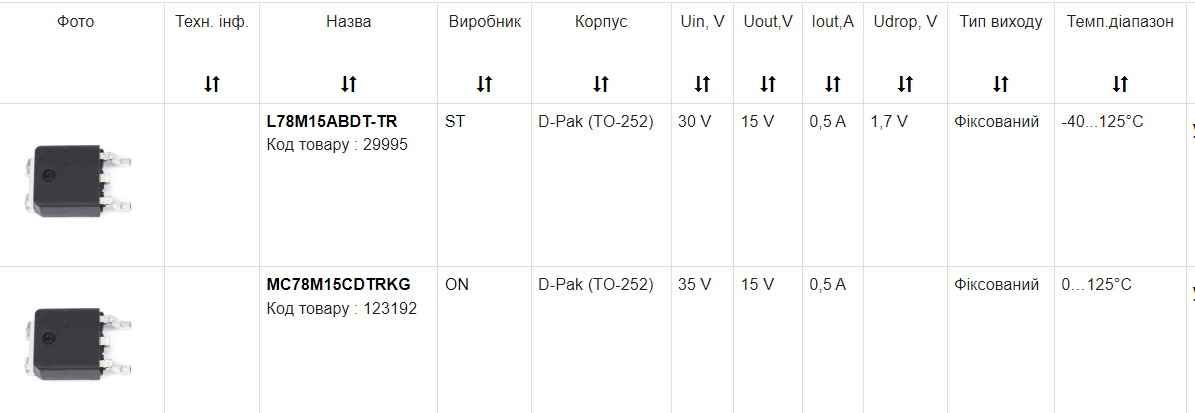

Стабилизатор, например, такой

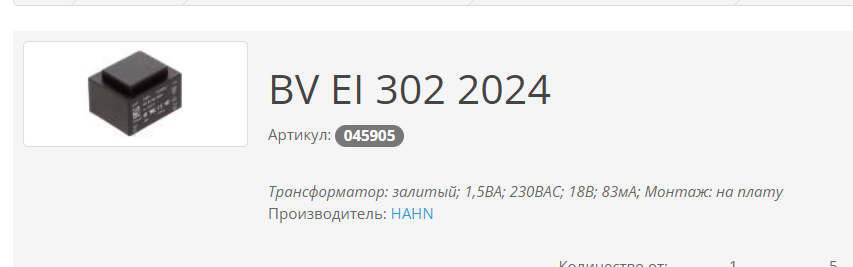

Транс, типо

Может еще какие номиналы надо будет менять?

Ну, и еще пара хотелок общего назначения:
Хочу все же поставить предохранители, и по-взрослому, и польза
Хочу все же поставить светодиоды для индикации включения, ну цепенею я при виде лампочек В какое место включать, какие. Я понимаю, там все просто, но все же…



[Anthony Scott]

из этой темы

Эта схема предпочтительней, а

из ютуба

зачем то бездумно впихнули конскую ёмкость на выход.

опознать 6-ногую деталюху надо

Это обычный мостик, КЦ407А. На 300 или на 500 мА, точно уже не помню.

могу взять схему на 9В, заменить в ней некоторые детали (транс, стабилизатор) и получить БП на 15В/70мА в современном исполнении

Да,
только рабочее напряжение первого электролит.конденсатора нужно будет выбрать 35, а лучше 50В.
И конд. на выходе (100нФ) зашунтируйте небольшим электролитом , 22-47 мкф.

Светодиод можно на выход (15В),
и последовательно с ним резистор,
его номинал подберите исходя из желаемой комфортной яркости;
обычно порядка 1.5 кОм,
но если горит как ад, то подбирайте в сторону увеличения (если в магазине попадётся сверхяркий)…



[Long]

>Решил сделать ей небольшую профилактику

-- Готовьтесь к разочарованию.



[max-owl]

зачем то бездумно впихнули конскую ёмкость на выход.

Очень распространённая ошибка. Даташиты ни кто не читает...



[Long]

-- Считают, что фильтрация будет лучше...



[кактус]

Потому что там фиксации электронов синим лучом не было.

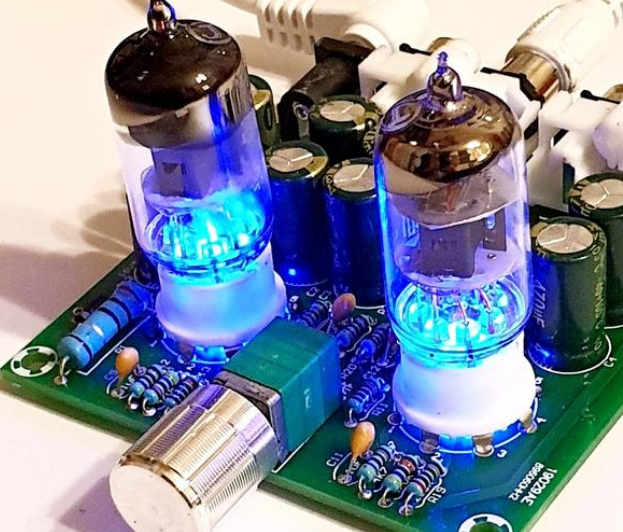

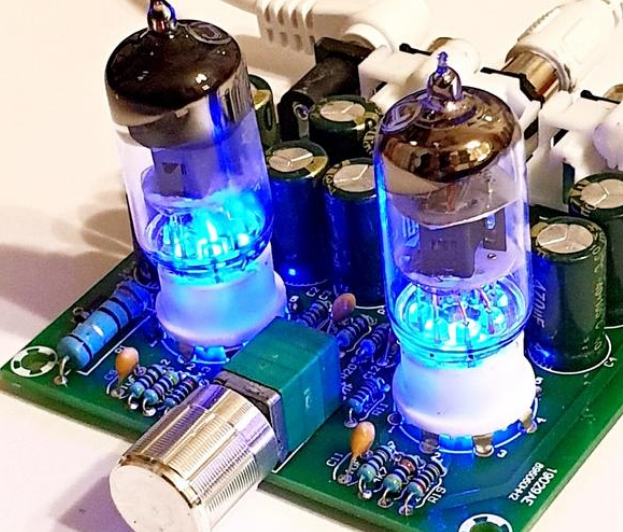

Посмотреть вложение 239005

Не люблю когда лампы подсвечивают синим диодом. Он сами прекрасно светятся..но все уже меньше и меньше их паяю. Все отходят лампы в мир иной.



[Anthony Scott]

Не люблю когда лампы подсвечивают синим диодом.

Вот вот,
всегда воспринимал такое решение как цыганский хай-тек )



[кактус]

Вот вот,
всегда воспринимал такое решение как цыганский хай-тек )

А ну да как инфоцигане.



[Anthony Scott]

Синяя подсветка ламп лично у меня ассоциируется с чем-то подобным



[fakeitback]

есть у меня преамп напольный, подсветка диодом там в качестве индикатора работы, вполне уместно



[кактус]

есть у меня преамп напольный, подсветка диодом там в качестве индикатора работы, вполне уместно

Наверно у вас лампы скрыты это правильно. Но если лампы открыты и они защищены сеткой или кольцами. Как я делаю. Нахрен им этот долбаный светодиод. Ладно зелёный синий с...ка)))
Задача выесть глаза... ))Ядовитым светом. Сами лампы приятно светятся не надо им светодиоды.
