Самостоятельное оформление панелей
- Автор темы coldvvvave
- Дата начала
никто не пробовал метода распечатанных на лазернике переводок?
syntherjack.net
я так понимаю струнийк в воде конечнорастечется. а вообще итог можно зафиксировать слоем лака
Eurorack module DIY tutorial (2) - graphics - SyntherJack
This is a second part of my eurorack DIY synth module building tutotrial. It describes how to put custom graphics on the aluminum panel using water decal techniqe.
syntherjack.net
с травлением то все ясно, и клеящейся бумагой.. тут решение с цветом и прозрачное.
на западных форумах многие прозрачную бумагу использщуют клеющуюся, эффект - слегка замутенный прозрачный цвет и принт
на западных форумах многие прозрачную бумагу использщуют клеющуюся, эффект - слегка замутенный прозрачный цвет и принт
-- Не понимаю.... В любом крупном городе навалом контор, печатающих в дичайших разрешениях
и хоть на сковородке. Нафига коленками жертвовать-то?
и хоть на сковородке. Нафига коленками жертвовать-то?
да просто смотрю варианты. сейчас вот жду подсыхая грунта на панельке - буду хенжмейдить посмотрим что выйдет) переделать панель заказом новой никогда не поздно
но проблема найти такую контору которая возьмет панель на вырезку, сверление, а после еще и покраску.. обращаться в две разные конторы уже и по времени затратно и по финансам)
в качестве материала панелей - идеально подходят алюминиевые полосы 2мм х 15, 20, 30, 40, 50, 60 мм их Оби. 5 минут на свреление по трафарету. покраска грунтом час, эмалью час, нанесение нужного слоя, лак. Понимаю что колхоз - но вот мне нужно полдня потратить чтоб отдать панель на резку и. сверление в другой части города, и потом ехать в иную точку на Покрас..
будет круто это понятно, но это много времени для меня, которым не обладаю.
еще проще удаленно заказать нужную панель за бугром с нужным дизайном и заплатить столько же за доставку... тоже вариант
пс: пробовал текстолитвые панели на 2мм. фигня, прогибаются при тыркании Джеков. Алюминий податливее и добрее)
но проблема найти такую контору которая возьмет панель на вырезку, сверление, а после еще и покраску.. обращаться в две разные конторы уже и по времени затратно и по финансам)
в качестве материала панелей - идеально подходят алюминиевые полосы 2мм х 15, 20, 30, 40, 50, 60 мм их Оби. 5 минут на свреление по трафарету. покраска грунтом час, эмалью час, нанесение нужного слоя, лак. Понимаю что колхоз - но вот мне нужно полдня потратить чтоб отдать панель на резку и. сверление в другой части города, и потом ехать в иную точку на Покрас..
будет круто это понятно, но это много времени для меня, которым не обладаю.
еще проще удаленно заказать нужную панель за бугром с нужным дизайном и заплатить столько же за доставку... тоже вариант
пс: пробовал текстолитвые панели на 2мм. фигня, прогибаются при тыркании Джеков. Алюминий податливее и добрее)
Последнее редактирование:
небольшой офф
кто с оказией бывает на северо-востоке подмосковья (Пушкино), стучите в личку и заезжайте на экскурсию - покажу все вышеперечисленное живьем
есть вся мыслимая металлообработка, порошок, по печати - топовый гибридный УФ (HP по цене порше))), латексные принтеры, трафарет (шелкуха) и автомат и ручка, полный цикл деревообработки, чистая комната, etc.
покажу шелкушные сетки, проявку, другие техпроцессы, образцы железок, печати и т.п.
не реклама - производство заточено под совсем другой продукт, но технологии везде примерно одни и те же
так что.. будете в наших краях, милости просим
велкам
кто с оказией бывает на северо-востоке подмосковья (Пушкино), стучите в личку и заезжайте на экскурсию - покажу все вышеперечисленное живьем
есть вся мыслимая металлообработка, порошок, по печати - топовый гибридный УФ (HP по цене порше))), латексные принтеры, трафарет (шелкуха) и автомат и ручка, полный цикл деревообработки, чистая комната, etc.
покажу шелкушные сетки, проявку, другие техпроцессы, образцы железок, печати и т.п.
не реклама - производство заточено под совсем другой продукт, но технологии везде примерно одни и те же
так что.. будете в наших краях, милости просим
велкам
-- Kazimir6091, а можно координаты в личку мне скинуть?
Правда, добрых 30 лет там не был, но - вдруг таки соберусь?...

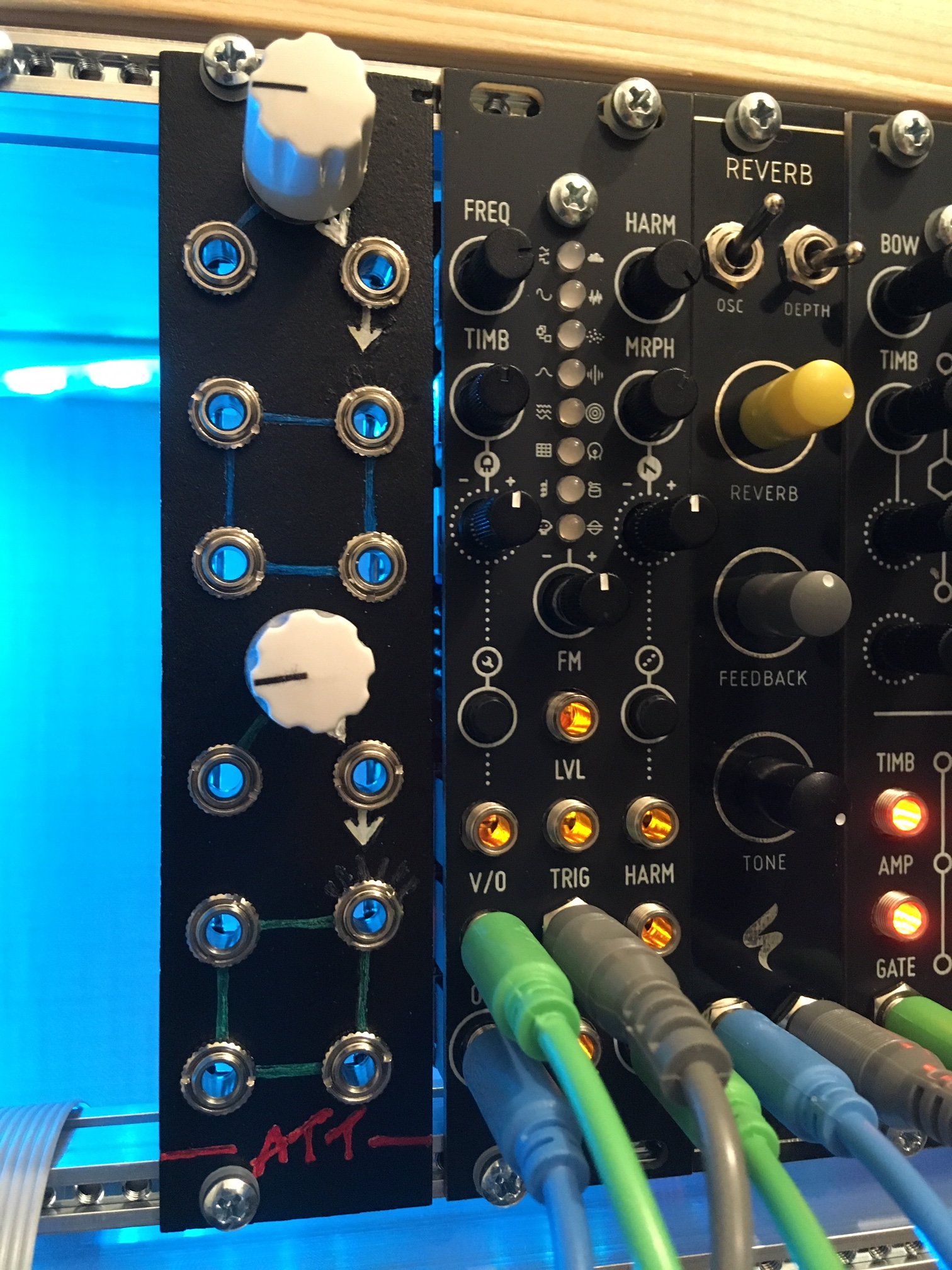

ну собственно первая моя панель сделанная руками)
кривых моментов хватает и хорошо - учту на будущее)
грунт с эмалью хорошо легли. идея была попробовать цветовое решение - взять тупо корректирующий фломастер (жирно рисует да еще и с подтеками если вести по линейке, лучше без) с покрытием белого цвета маркером перманентным... и под лак
вобщем на время сойдет в свой рек). кривизна есть) но думал первая панель будет хуже. текст конечно 3мм линией прописать нереально.
впереди пробовать буду печать на самоклейку и под лак, если найду на переметную прозрачную бумагу. пробудлирую в тему по ттенюатору
кривых моментов хватает и хорошо - учту на будущее)
грунт с эмалью хорошо легли. идея была попробовать цветовое решение - взять тупо корректирующий фломастер (жирно рисует да еще и с подтеками если вести по линейке, лучше без) с покрытием белого цвета маркером перманентным... и под лак
вобщем на время сойдет в свой рек). кривизна есть) но думал первая панель будет хуже. текст конечно 3мм линией прописать нереально.
впереди пробовать буду печать на самоклейку и под лак, если найду на переметную прозрачную бумагу. пробудлирую в тему по ттенюатору
-- Реально. Только нужны руки художника.
Девочка-художница, 14 лет, делала себе шпаргалки на ногтях (!)
В полуметре от глаз - ничего и не подумаешь...
У меня руки проектировщика но совладать с ручкой-штрихом где нужно не просто вести мокрую линию а и давить китайский фломастер расплывающийся из 1.5мм линии от 3 до 5 хаотично, тут да, опыт нужен с ним поработать... на деле же все удобнее, если найти фломастеры с краской которые есть много где под заказ, там такой хрени расплывающейся не будет а линия четко из под пера идти будет. Здесь тупо нужно и давить на корпус фломастера подавая жидкость и давить наконечник чтоб шарик уходил вверх с хорошим люфтом и только потом вести.
Пожалел что не подождал денёк белый фломастер с краской тонкий. Собственно было бы чётче и удобнее. Было интересно что получится.
Пожалел что не подождал денёк белый фломастер с краской тонкий. Собственно было бы чётче и удобнее. Было интересно что получится.
аутентичненько
гнезда не слишком близко к крутилкам, джеки не мешают?
PS^ т.е. вход множить таки не стали
а по мне так вовсе графика не нужна на самопалах - секретный черный ящик
-- Вот самый ходовой 0,8 мм по металлу и пр.:
https://www.chipdip.ru/product1/8153472538
А вообще, ищите везде по наименованию производителя - EDDING
У них есть всё, вплоть до лака!
https://www.chipdip.ru/product1/8153472538
А вообще, ищите везде по наименованию производителя - EDDING
У них есть всё, вплоть до лака!
Крутилки норм заранее примерял как в работе. Множить не стал, есть другие девайсы) мне как раз вот такой набор в кассу, потому что сигналы суммировать надо с уровнями своими.
По фломастеру - спасибо) в приоритете поиск белого тонкого
По фломастеру - спасибо) в приоритете поиск белого тонкого
Всем привет,

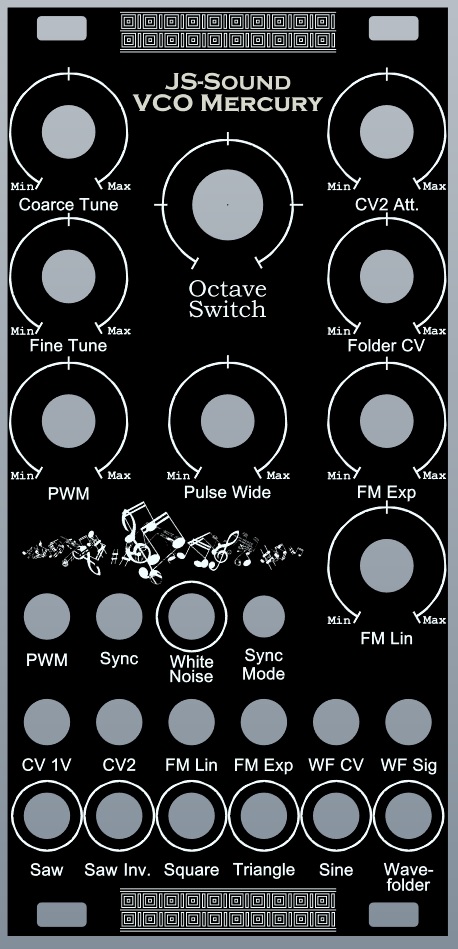

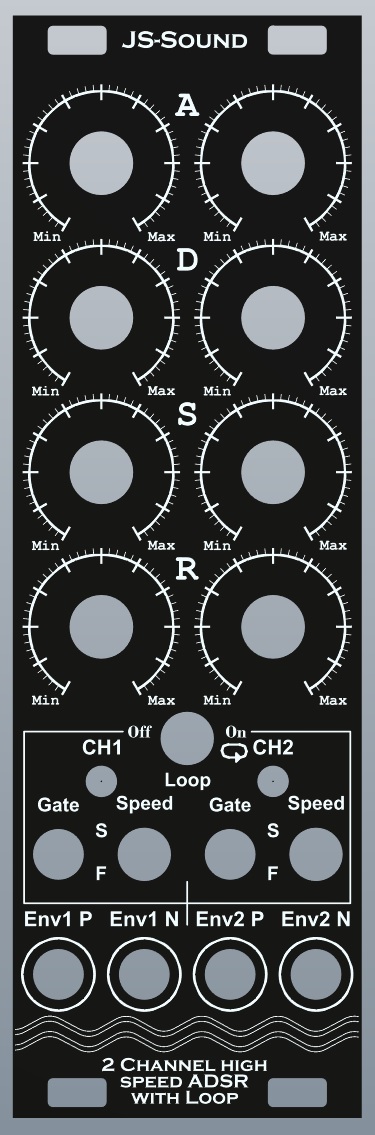

я тут тоже занялся своими модулями для модуляра. Тема самодельных панелей стала мне близка. Уже 3 своих модуля сделал 4х канальный стерео микшер, двух канальный АДСР с супер шустрой атакой, ну и VCO. генератор сделал вторую версию. В первой версии накосячил с количеством дырок и потенциометров, было всего слишком много на VCO, что читать мелкий текст не мог. ВСО облегчил малось, теперь вот так выглядят мои панели двух из трех модулей.
Делал в. Altium Designer.
я тут тоже занялся своими модулями для модуляра. Тема самодельных панелей стала мне близка. Уже 3 своих модуля сделал 4х канальный стерео микшер, двух канальный АДСР с супер шустрой атакой, ну и VCO. генератор сделал вторую версию. В первой версии накосячил с количеством дырок и потенциометров, было всего слишком много на VCO, что читать мелкий текст не мог. ВСО облегчил малось, теперь вот так выглядят мои панели двух из трех модулей.
Делал в. Altium Designer.
Оказывается есть для принтеров под печать пленка Decal, переводки водяные наносить можно.
Как раньше этого не находил.
Это же меняет многое) Перевел на панель ее и побрызгал аэрозольным лаком) считай как заводское) почти не колхоз уже для домашнего пользования самое то
впрочем можно полимерную наклейку цветную во всю панель сделать как вариант, устойчивая.
Как раньше этого не находил.
Это же меняет многое) Перевел на панель ее и побрызгал аэрозольным лаком) считай как заводское) почти не колхоз уже для домашнего пользования самое то
впрочем можно полимерную наклейку цветную во всю панель сделать как вариант, устойчивая.
Да , плёнка , наверное была-бы оптимальным решением , особенно , если панель из алюминия .

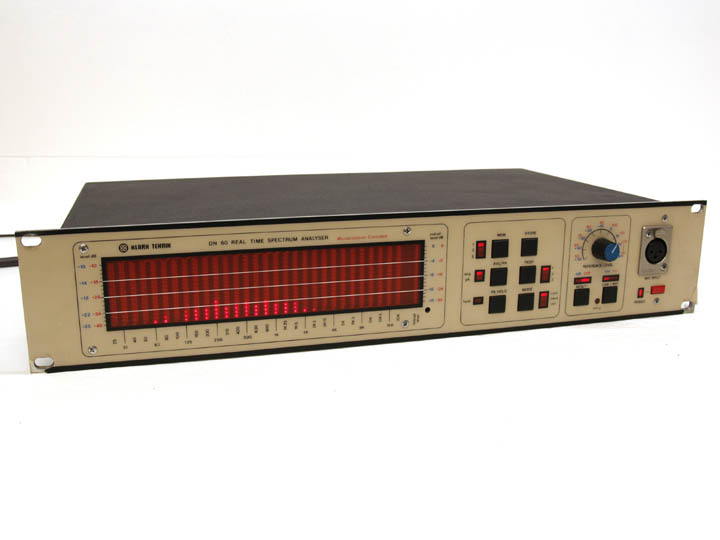

Помнится , Кларк Техник , в своё время , так делал и вроде было хорошо ....
