серверные шкафы - как правило традиционно глубокие... ну проще говоря с размер корппуса компа...
для модулей "вид спереди" разницы нет, но поставить на стол такую дуру глубокую - проблема реальная.

А что мешает в глубину отпилить? У меня даже Korg 01RW ровно наполовину укорочен.

papaZooZoo написал(а):
А что мешает в глубину отпилить? У меня даже Korg 01RW ровно наполовину укорочен.
Нажмите для раскрытия...
Ну в таком случае вообще непонятно, зачем связываться с покупкой б/у помышленного еврорек-корпуса) В разы дешевле будет купить рельсы и сделать простейший фанерный ящик. Или даже "хакнуть икею", как уже многие делают)
Кстати, из недавних икеевских проектов вот этот просто лучший. 3 системы хранения талетной бумаги и вот такое чудо на выходе:

  • Like
Реакции: arihomu, Gzom, кактус и 6 других
это клевая штука, но в каталоге идеи я так и не нашел такой девайс хранения бумаги... если б кто помог)?

d-el написал(а):
возможно, его нет в нашей Икее или он под другим названием
Нажмите для раскрытия...
под таким названием есть целая серия держателей для ванны и коридора, но такого запасника бумаги нет в россии..
видать наши не так сильно гадят, не нужно столько бумаги нам)))

  • Like
Реакции: 901

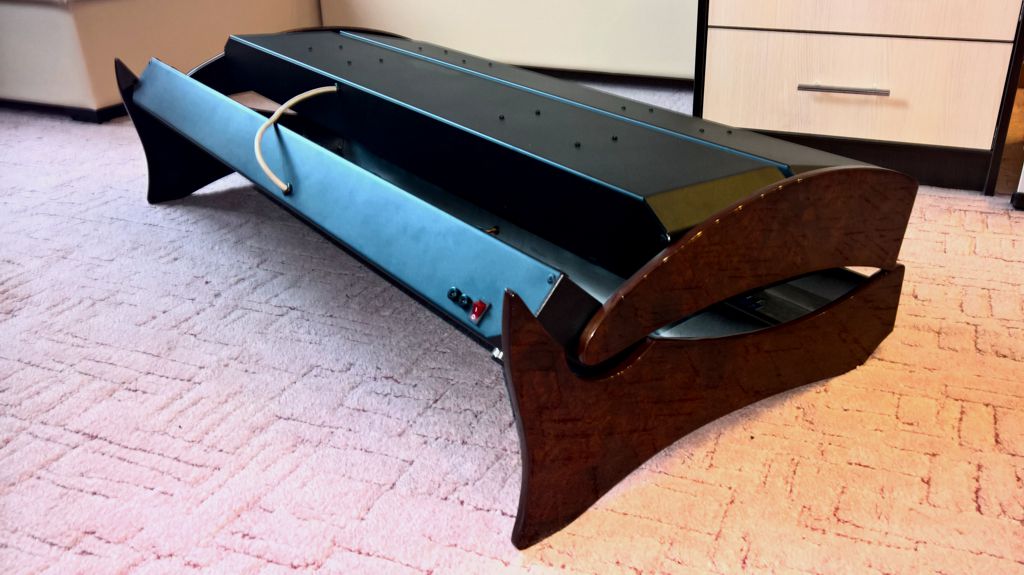

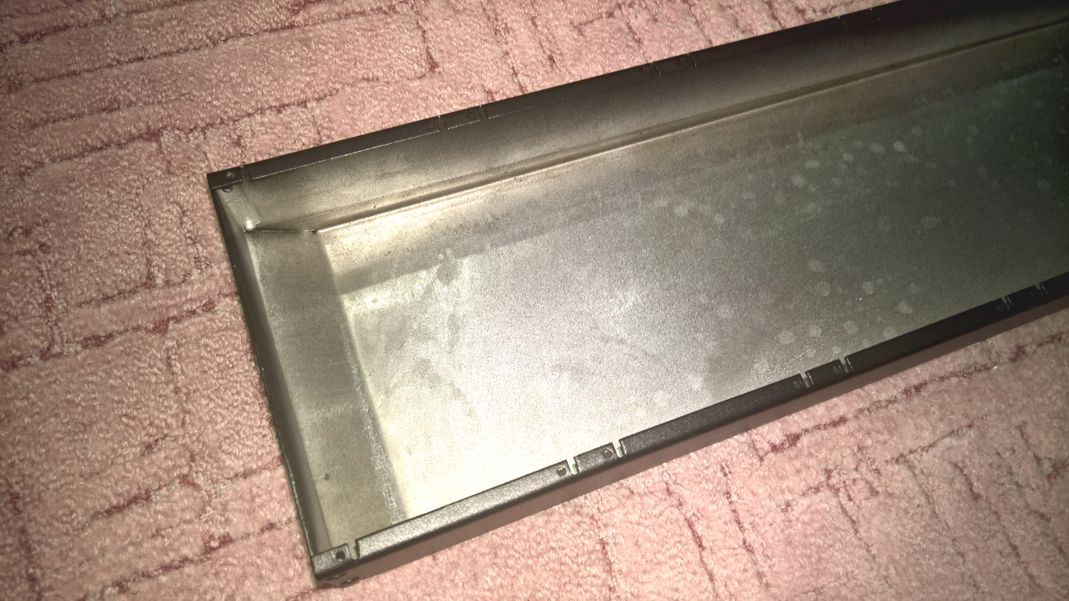

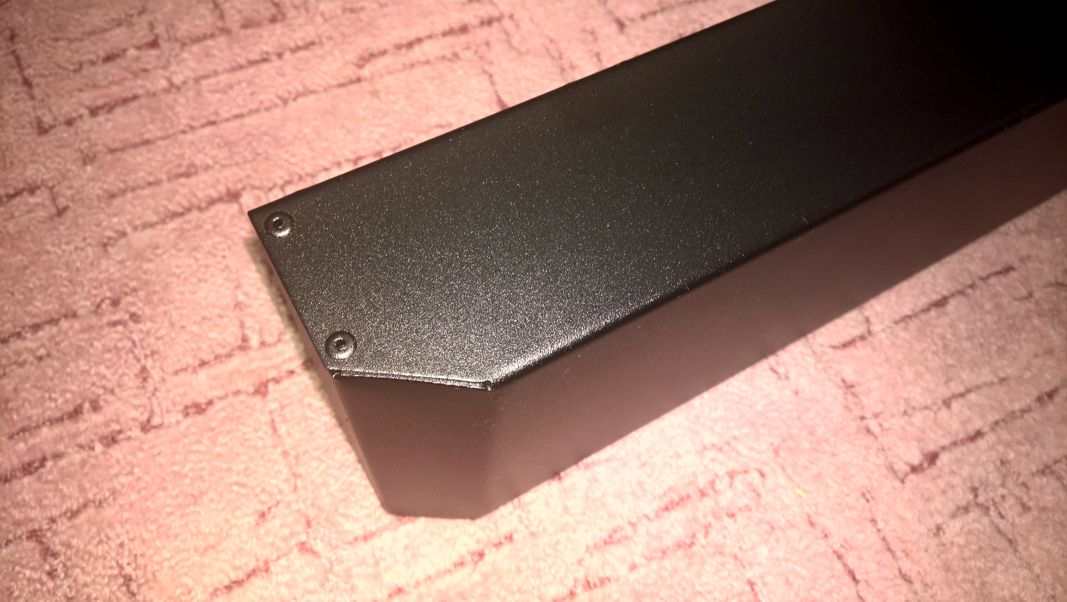

Забрал сегодня из покраски свои лодки, результатом доволен.

WP_20151229_20_38_58_Rich_LI.jpg WP_20151229_20_39_13_Rich_LI.jpg

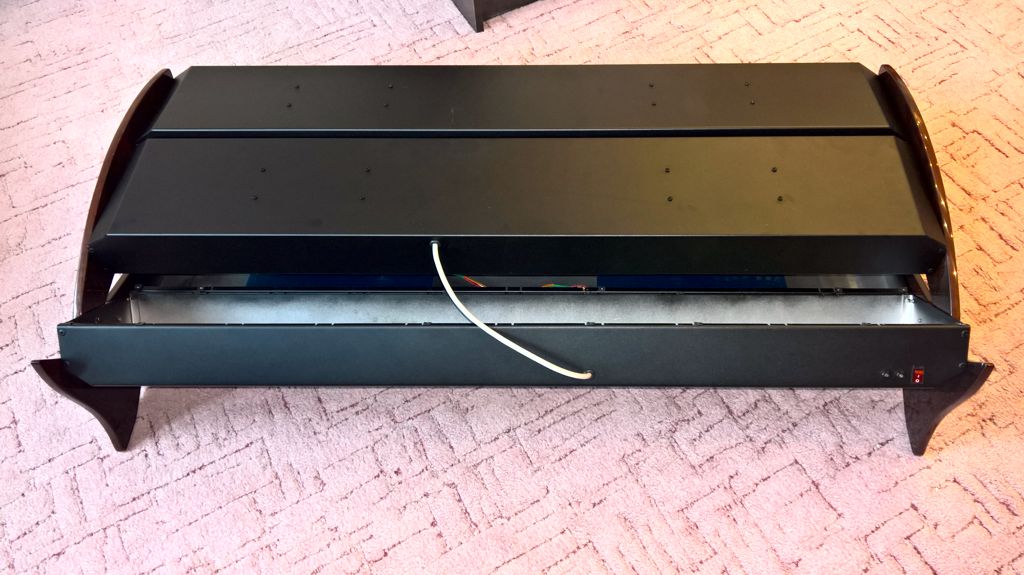

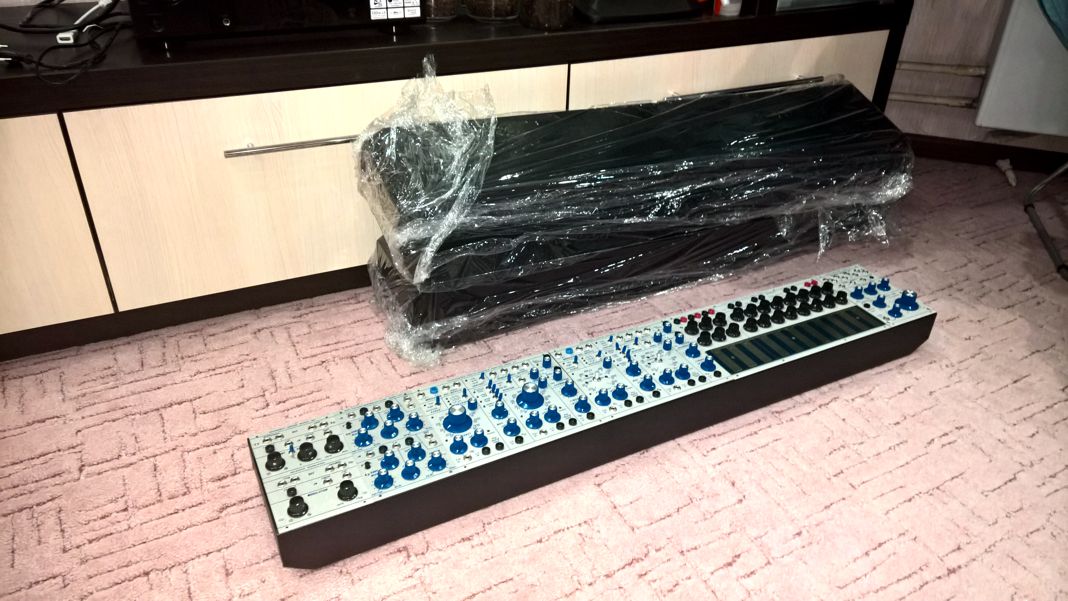

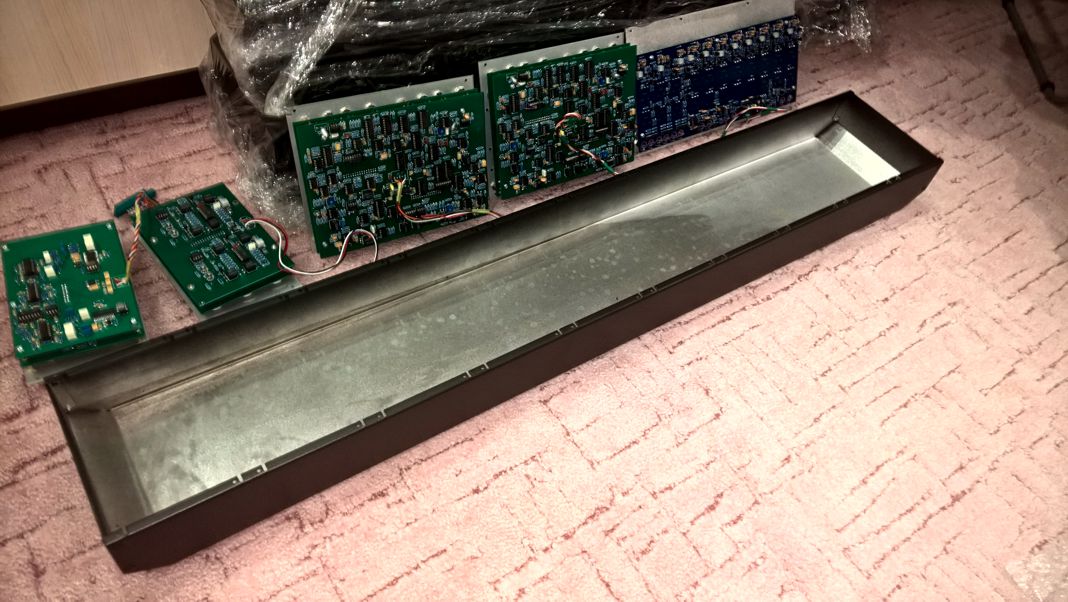

Первая примерка

WP_20151229_20_38_42_Rich_LI.jpg WP_20151229_20_37_08_Rich_LI.jpg

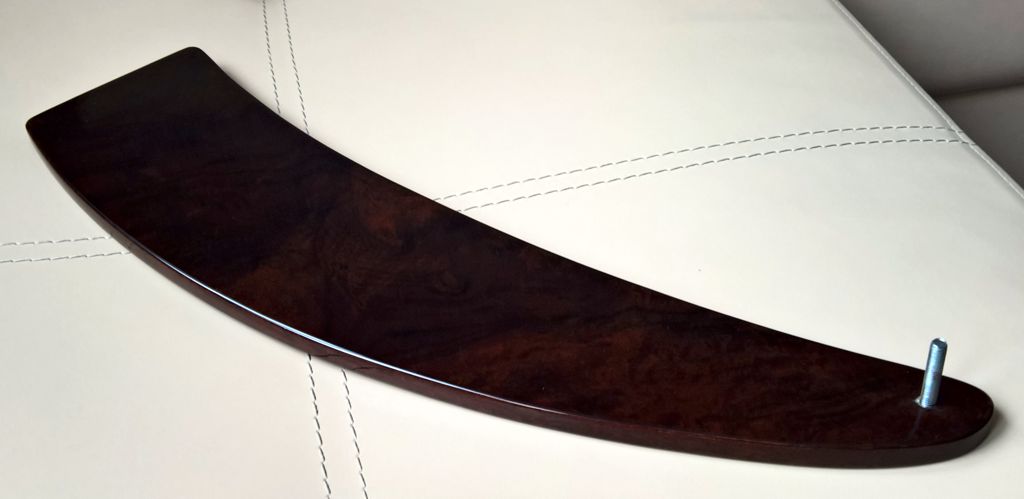

Дело за боковинами, Бог даст за новогодние праздники закончу боковины.

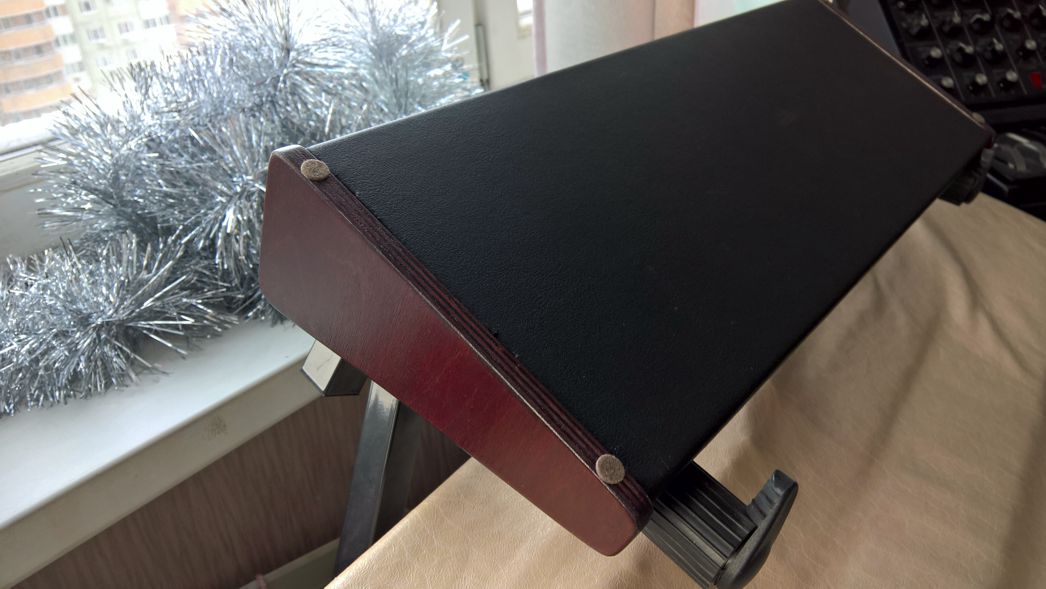

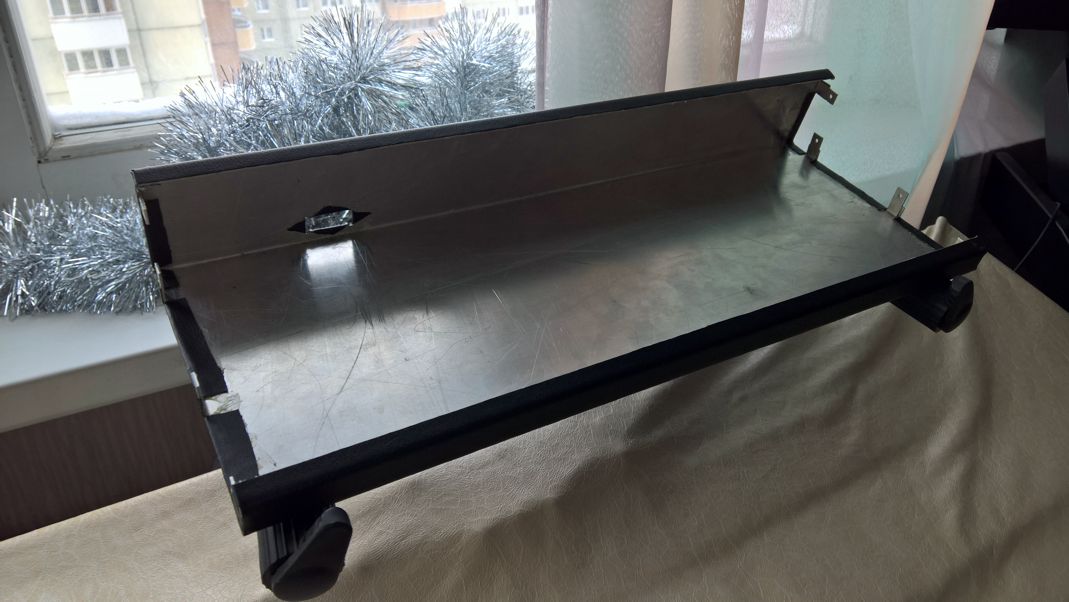

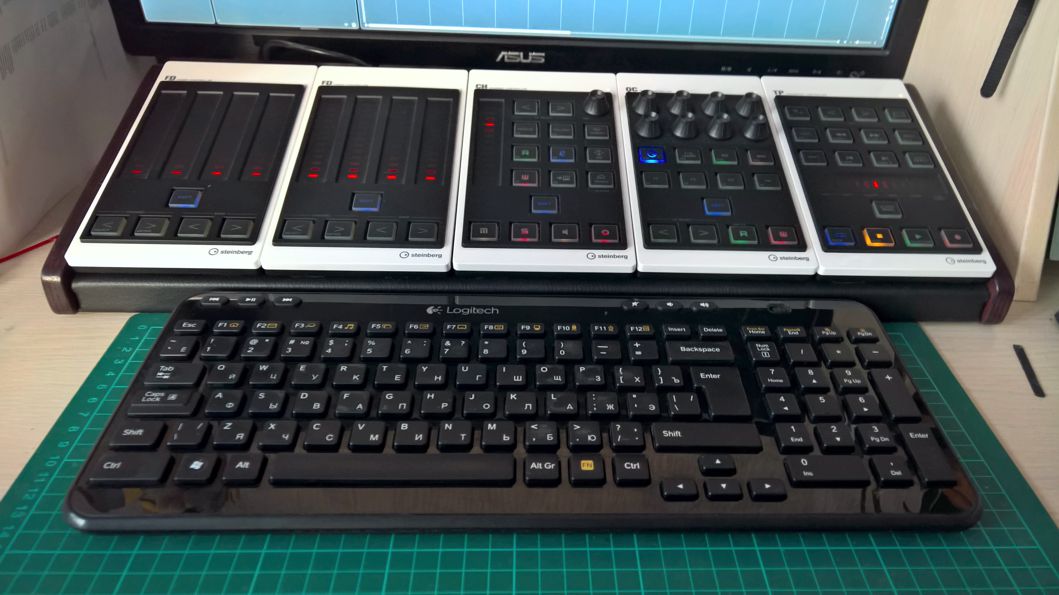

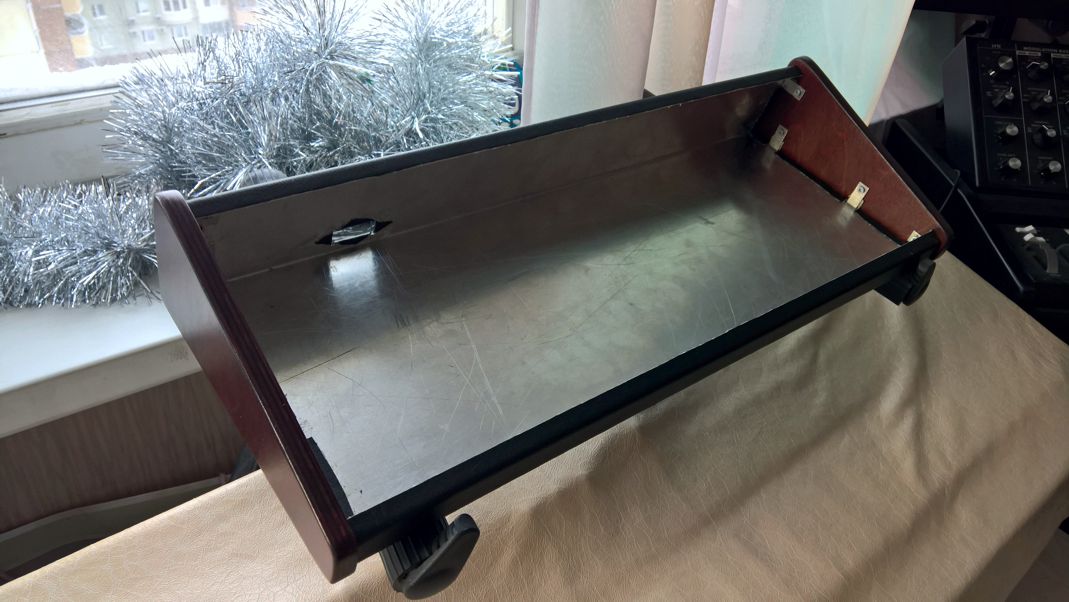

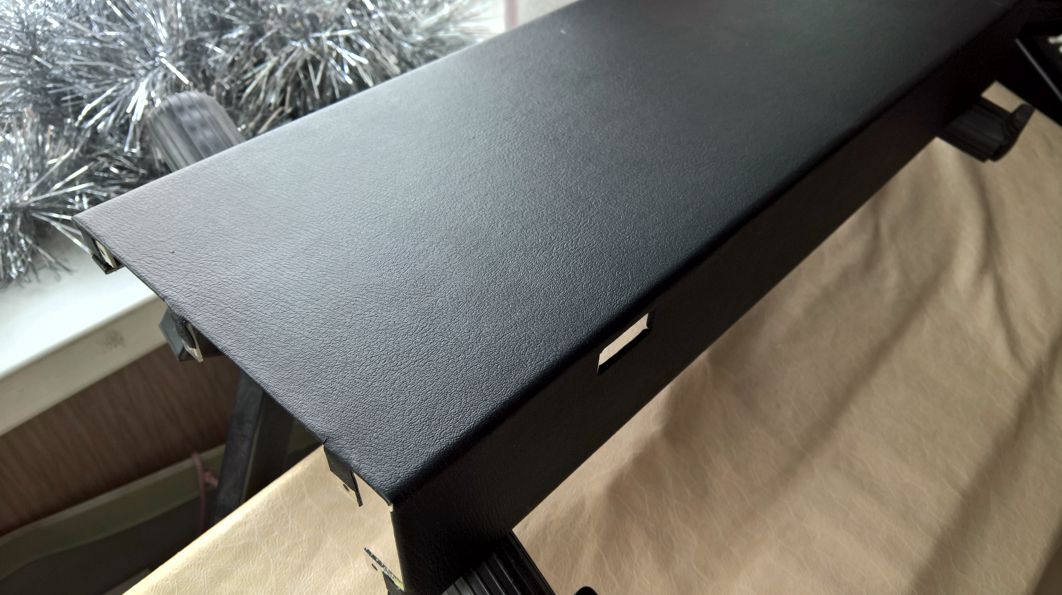

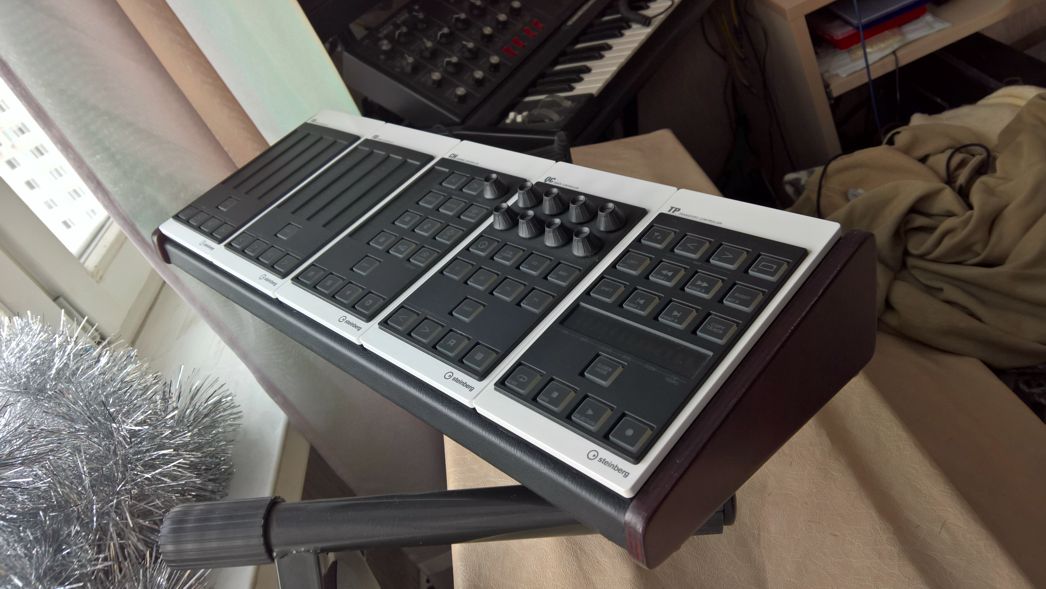

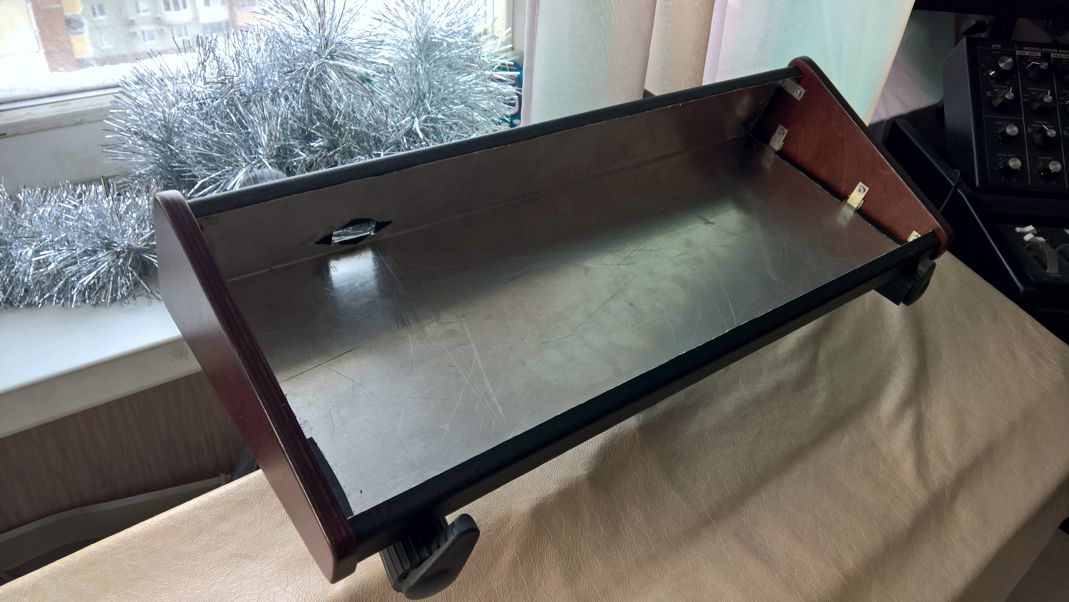

[DOUBLEPOST=1452083452,1451413181][/DOUBLEPOST]Пока делаются боковины для 203 кабинета, а это совсем не быстро я за полтора дня по быстренькому сваял классический корпус (фанЭра-алюминиевый лист-лидерин) для СМС контроллеров, внутри USB-хаб и ключ от Кубейса. Т.е. и выглядит красиво и всё в одну дырку в компе втыкается.

Фото процесса прилагаются, спрашивайте что интересно.

1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg

  • Like
Реакции: keyboarder, General Dead, d-el и 2 других
@901, минус - это вообще конструктив данного решения. Одна из самых дорогих частей любого корпуса - это рельсы, то есть фактически алюминиевый профиль. Данный корпус состоит из профиля, да еще и нестандартного, полностью. Даже боюсь представить, какова будет стоимость такого корпуса.
Ну и второй момент, который похоже забыли продумать - питание) Коммутация будет крайне неудобной.

В этом смысле новинка от итальянцев FrapTools гораздот практичнее:
http://frap.tools/portfolio/plus/

  • Like
Реакции: Acort
@d-el, какие-то FrapTools совсем "мелкие" (в глубину), или показалось...?
[DOUBLEPOST=1452765800,1452765316][/DOUBLEPOST]@papaZooZoo, Леш, а чем у тя люминий обклеен на ящичке для СМС? Насколько практичен этот материал? Или одно неосторожное движение и заново переклеивать?

Не понял чем отличается алюминиевый профиль у двух этих производителей кроме покраски ;)
Кстати по себестоимости и сложности изготовления таких профилей это заблуждение, говорю как производственник.
При промышленном объёме думается мне около 5.000 руб/кг. Точно сказать не могу, потому как работаю с чёрным металлом, но даже если я ошибся на +/- 100% всё равно не дорого
[DOUBLEPOST=1452766446,1452766038][/DOUBLEPOST]
Acort написал(а):
Леш, а чем у тя люминий обклеен на ящичке для СМС?
Нажмите для раскрытия...
Лидерин, современное название кожа молодого дермантина. Вспомни комбики Регент и клавиши Вермона. Тоже самое. Стоит на строительном рынке копейки, я сейчас уже на вспомню, года полтора назад брал 3 погонных метра при ширине 2,4 рублей за 500 где-то.

  • Like
Реакции: 901 и Acort
@Acort, ну навскидку сантиметров 4-5. Для подавляющего большинства модулей хватит. У меня в линейке тоже есть корпус такой глубины.

@papaZooZoo, ну понятно, что зависит от тиражей. Но меньше, чем 500 кг у нас профиль не делают, по крайней мере я не нашел. Это порядка 1000 м стандартных рельс. ну или грубо говоря 200 корпусов 6Ux104)
По поводу Фраптулс - я не говорил, что это решение дешевле) Но оно практичнее. Делать "корпус" для каждого отдельного модуля - очень странный выбор)

d-el написал(а):
Делать "корпус" для каждого отдельного модуля - очень странный выбор
Нажмите для раскрытия...
Маркетинг в действии. Люди заказали те самые 500 кг профиля и напилили по 10 кусочков каждого размера, по мере продаж будут допиливать нужные размеры. Зато "у нас вы можете получить корпус любой ширины вплоть до 1 юнита".

  • Like
Реакции: 901
901 написал(а):
Lego Technic cases for modular eurorack systems
Нажмите для раскрытия...
Жесть какая-то ...
А если это упадет и рассыпется? :D

Короче не наши это методы. Только корень ореха, только хардкор :p
Если на то будет воля Ктулху, то на выходных к этим боковинам прикрутятся лодки.


  • Like
Реакции: Acort и 901
Имхо, самый дешёвый и доступный вариант - корпус системного блока. :)

  • Like
Реакции: arihomu и 901
901 написал(а):
Забавно.:D По-моему этот вариант уже где то обсуждался.
Нажмите для раскрытия...

Причем в этой же ветке и на этой же странице ;)
[DOUBLEPOST=1454585379,1454585189][/DOUBLEPOST]А за лего, Сань, отдельный респект, ржу до сих пор :D, еще можно из хлебного мякиша, как Вождь на киче чернильницы лепил ))

  • Like
Реакции: кактус, smack и 901

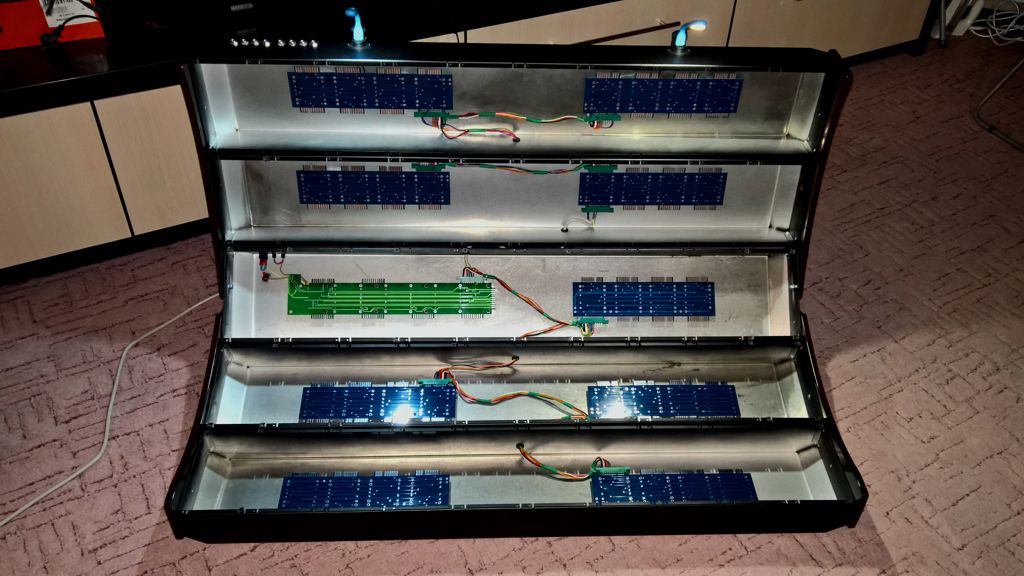

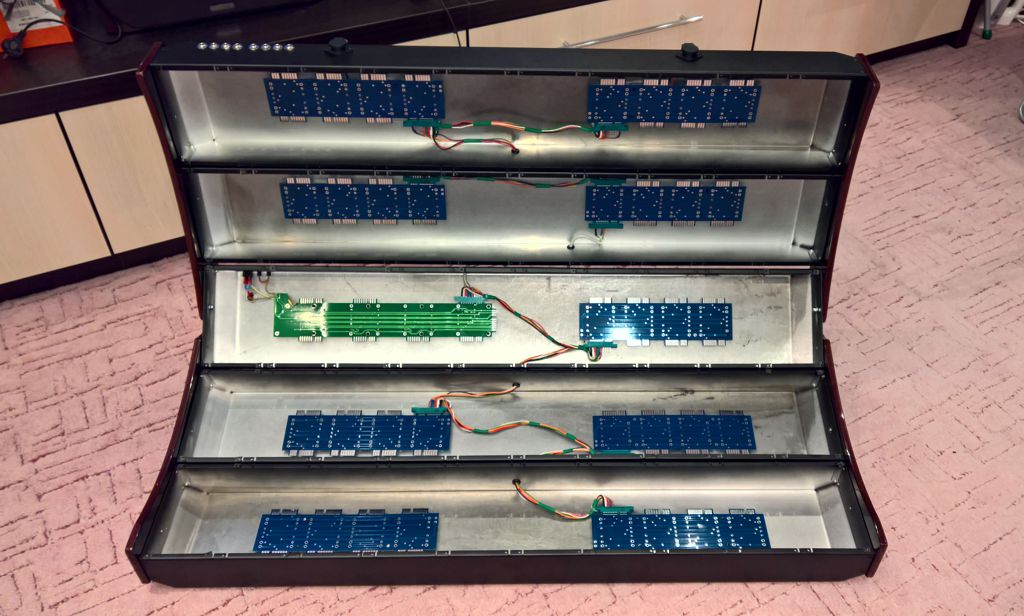

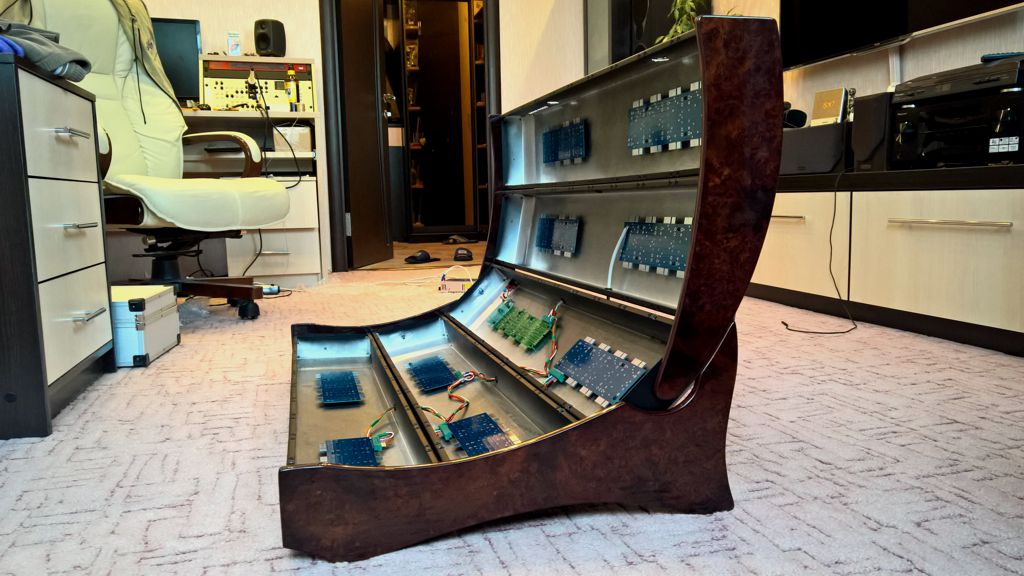

Ну вот, отпинав себя любимого, дабы не валялись по всем углам и кладовкам горы модулей взял отвертку в руки и наконец-то собрал себе увеличенный почти в 2 раза клон 203-го Букловского кузова. Терпеть не могу все эти столярно-слесарные работы, ну а кто если не сам.
Ценник на оригинальные кузова начинается от 3-х килобаксов, да и мой ЛИЧНО ДЛЯ МЕНЯ получше будет, потому как учтены все личные хотелки и правильно разведено питание. Ну и ореховые боковины поэстетичнее всё-таки будут, чем штатная фанера с двумя слоями лака.

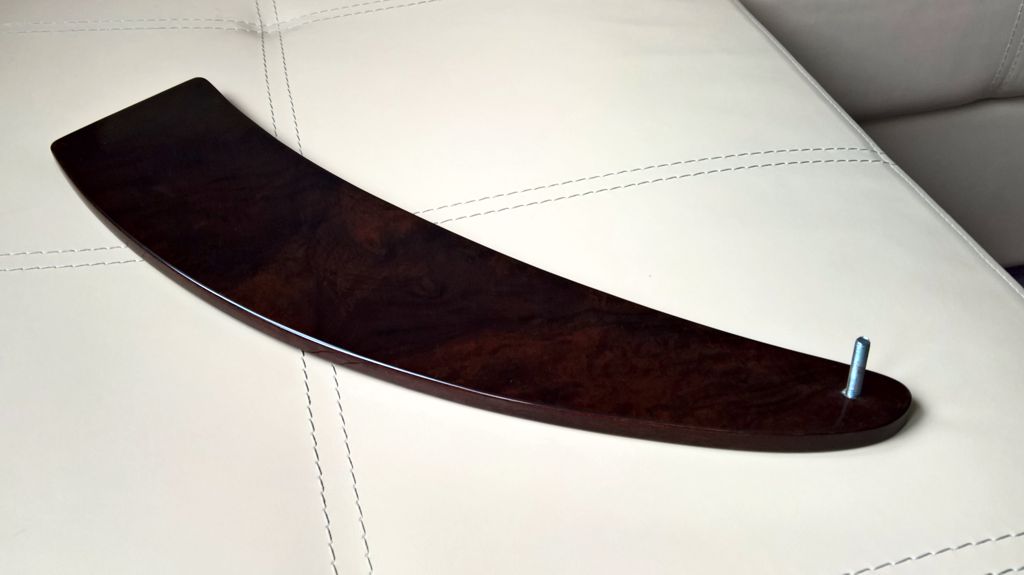

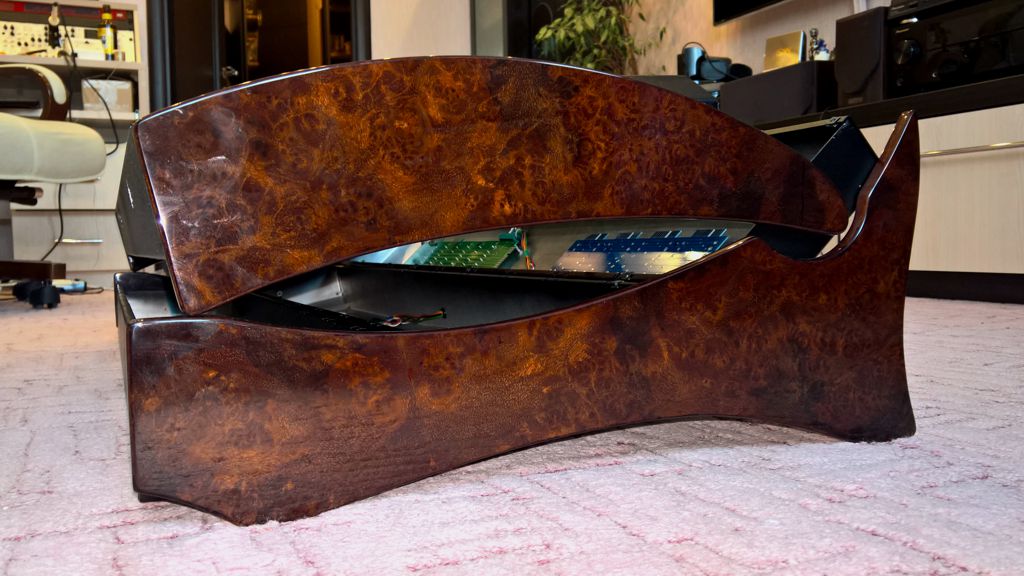

Конструктив: боковины из фанеры, сверху два слоя шпона корня ореха, 20 слоев эпоксидного лака с промежуточной полировкой. Лодки из алюминия, порошковая покраска с шагренью. 5 лодок по 10 юнитов. 30 ампер питания.
Наслаждаемся визуальным рядом:



  • Like
Реакции: arihomu, podushkin, keyboarder и 11 других
Arlekin написал(а):
Боковинки где и как раздобыты?
Нажмите для раскрытия...
Фанера и клей ТайтБонд в ЛеруаМерлен, шпон в ВудСток, эпоксидный лак подогнал знакомый реставратор роялей. Лобзик и сапожный нож у меня давно есть. А остальное ручками ...

  • Like
Реакции: Arlekin
Ну если переводить время в деньги, то оно и есть дорого. Полтора месяца неспешных трудов, не считая денежных затрат.
С денежными затратами тоже всё в порядке, навскидку:
Алюминий, фанера, расходники 1-2 тыр
Шпон - 5 тыр.
Порошковая покраска 8 тыр.
Дистроплаты 220 евро
Кирпичи питания DC-DC 5 шт по 130 евро
Блок питания AC-DC 4,5 тыр
И две USB-лампочки по 150 рублей :D

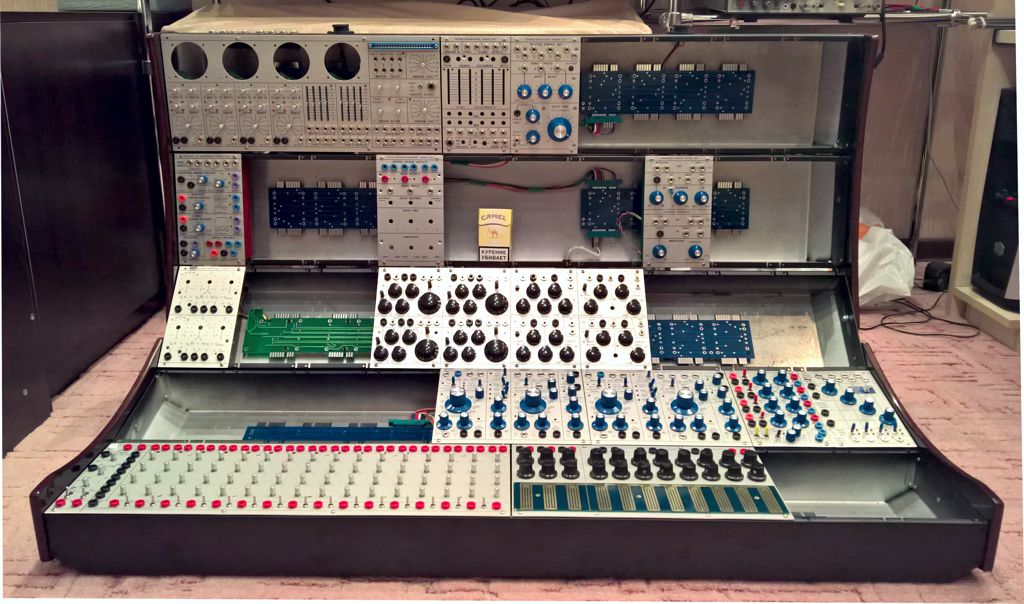

Будем стараться, чтобы это был ящик для лучшей Буклы. Я уже потихоньку модули прикручиваю, фотки чуть позже.
[DOUBLEPOST=1455116897,1455051684][/DOUBLEPOST]Сигаретная пачка - это для понимания масштабов бедствия :D
Ну и еще касательно размера: сзади под желтым чехлом Андромеда ...


  • Like
Реакции: podushkin, General Dead, jbhelp и 5 других
Здесь еще пайки на пол-года минимум, а если учесть, что паяю я зимой, а летом занимаюсь автомобилями, то не раньше поздней осени / зимы.
