Помогите разобраться с АЧХ комнаты

[wladimir]

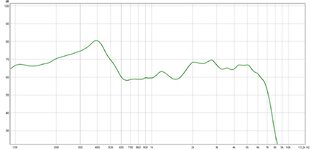

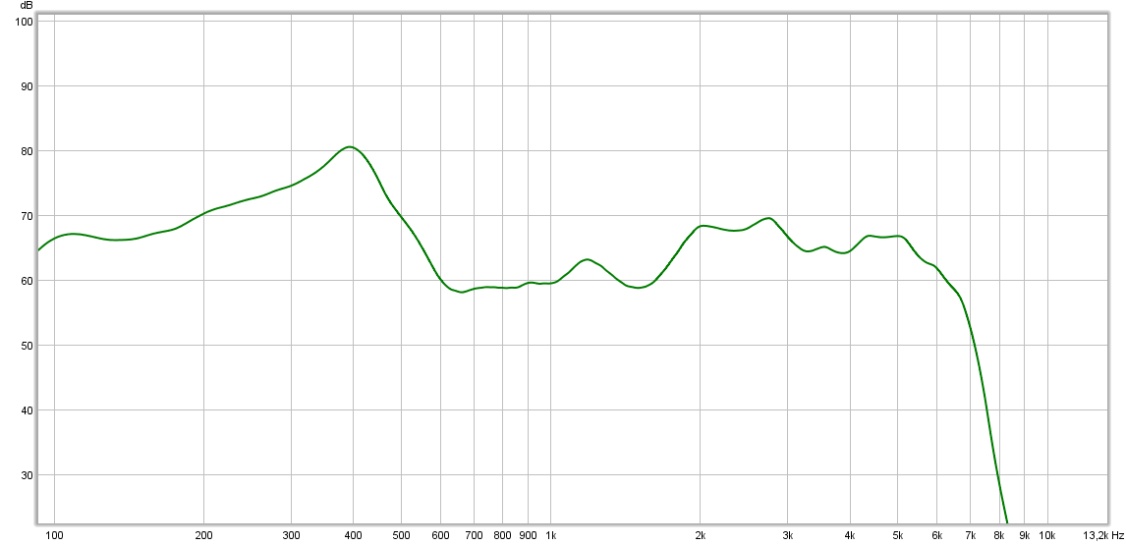

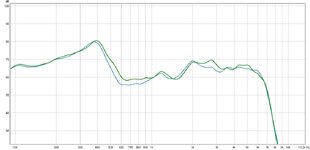

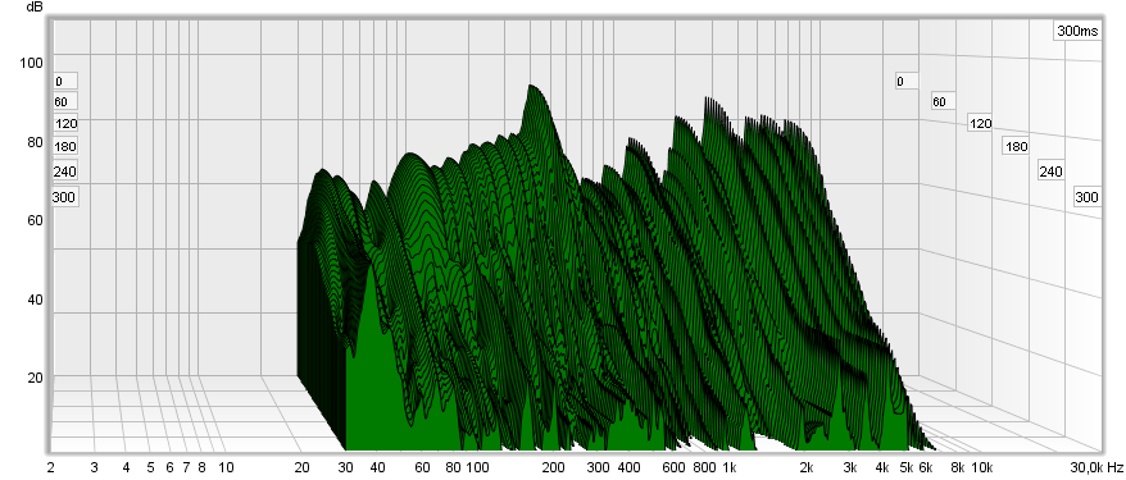

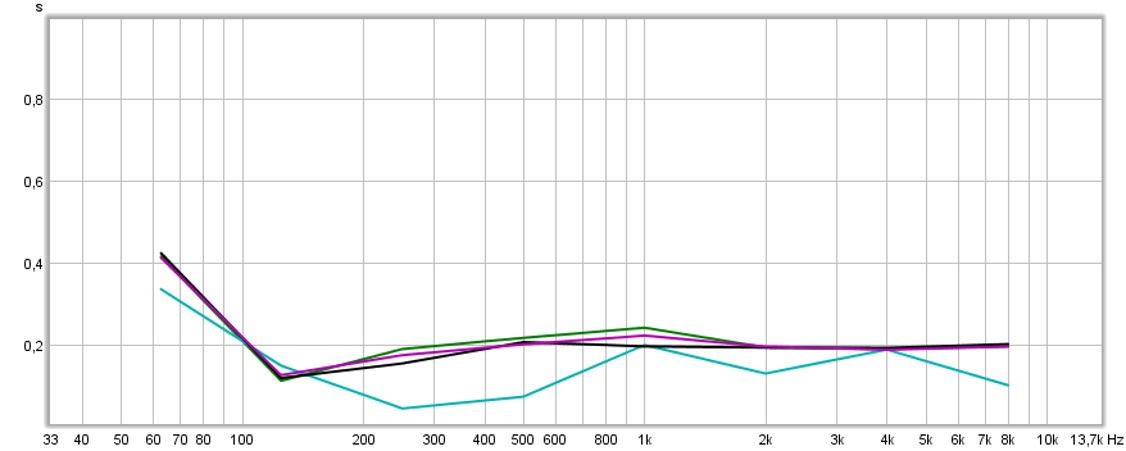

Комната Высота-2700, ширина-2300, длина-4000. Стены обшиты панелями МДФ. Измерил частотную характеристику (Room EQ, микрофон ECM800) и получил вот такой результат.

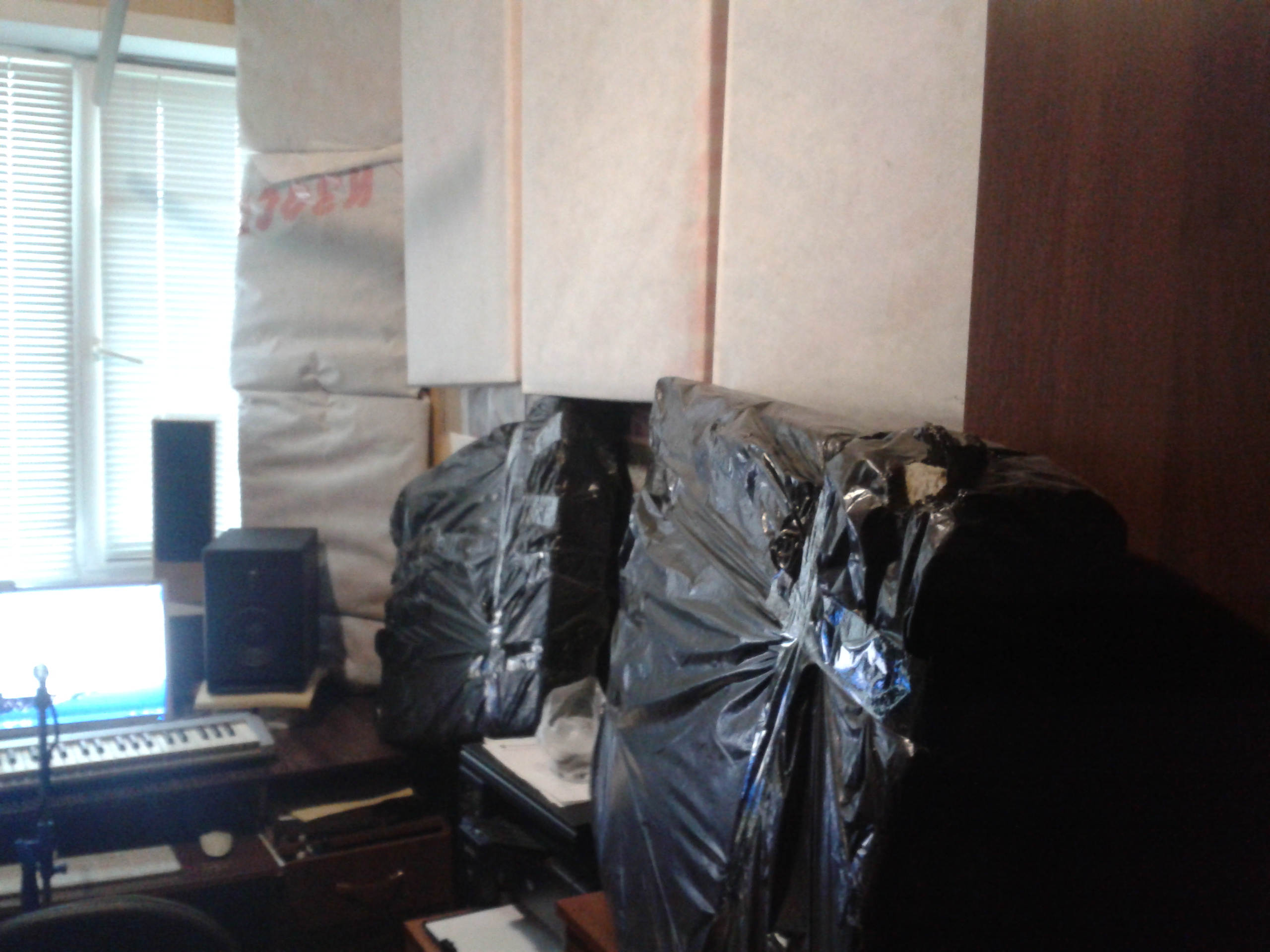

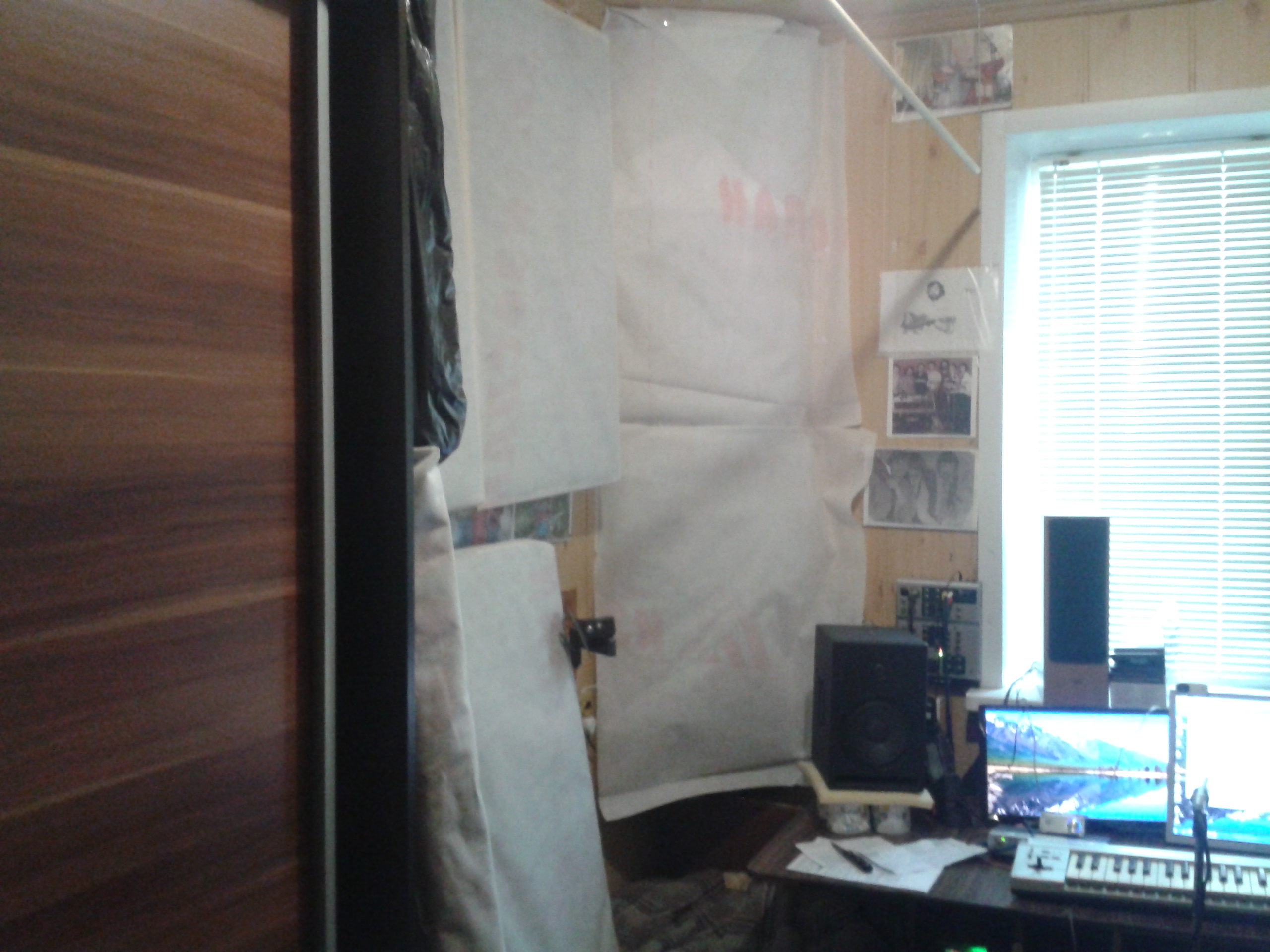

Чтобы убрать горб на 400hz и провал от 600 до 2000 начал потихоньку развешивать акустические панели и измерять. В результате получил вот такое помещение

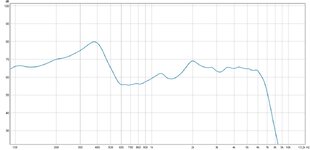

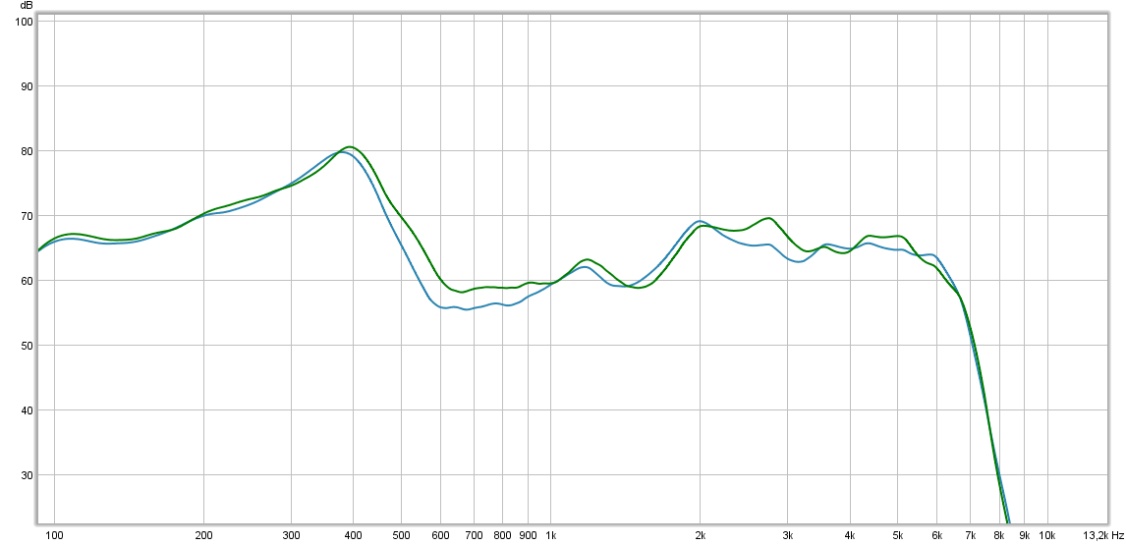

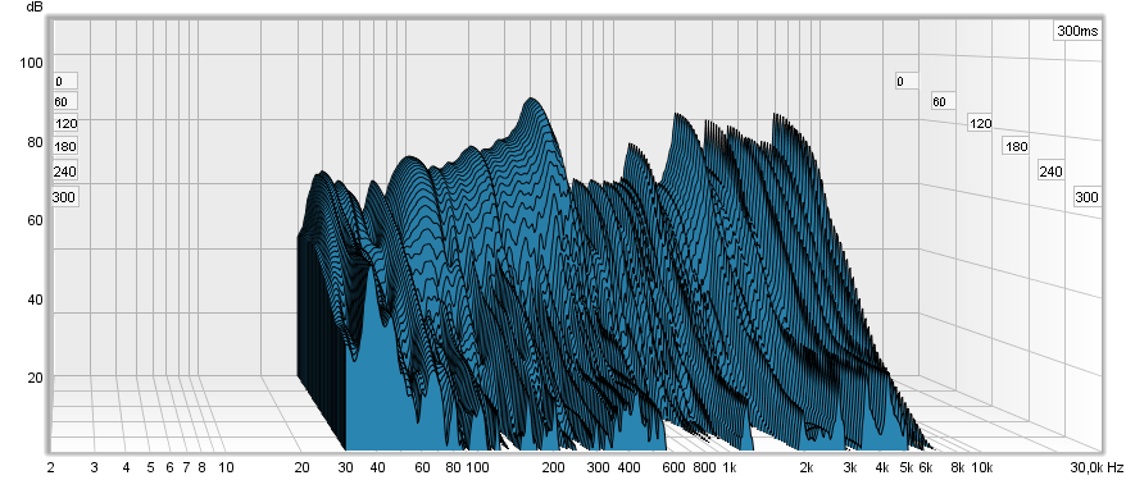

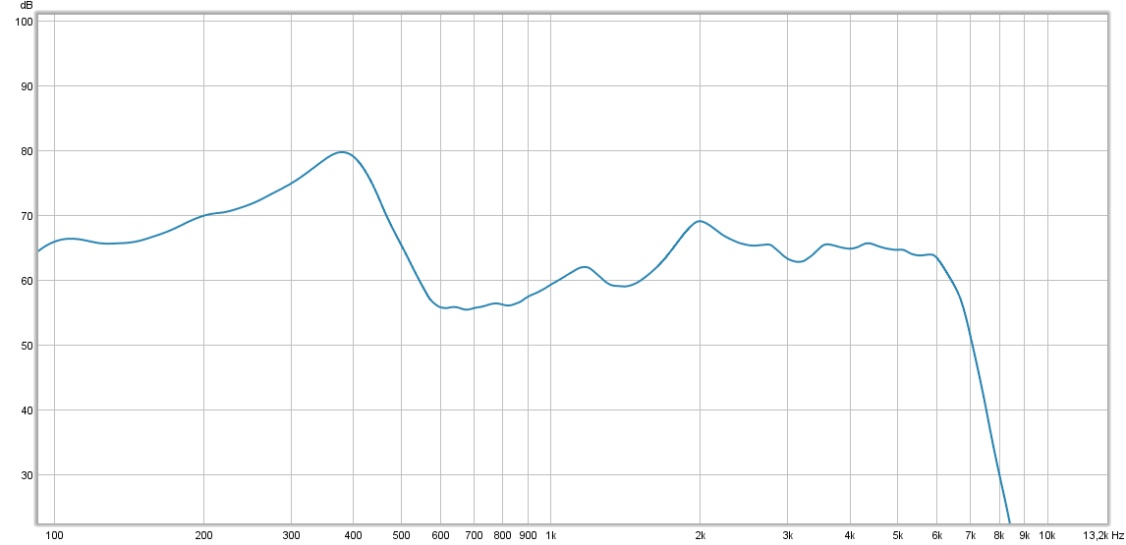

и вот такой результат.
То есть практически ничего не изменилось

Посоветуйте, что делать?



[Aleksandr Oleynik]

Подвигайте мониторы в разную позицию, отодвиньте подальше от стен и углов и померяйте.



[wladimir]

От стен отодвигал, вперед-назад двигал. Все это в пределах 15-20 см (больше не получается), пробовал ставить мониторы на левую сторону комнаты. Горб не убирается. Посчитал калькулятором - вроде бы не должно быть горба на этой частоте. Откуда она взялась?



[Aleksandr Oleynik]

Все это в пределах 15-20 см (больше не получается)

Этого мало, чтоб что-то существенно изменилось.
А чтоб потушить резонанс на 400 Hz нужны специальные меры



[smack]

@wladimir, а окно вы не учитываете как неблагоприятный фактор? Кроме того, пол и потолок (которые на фото не видны) тоже могут добавлять проблем. Вообще-то, если честно, помещение представляет собой целый букет акустического негатива...



[wladimir]

Этого мало, чтоб что-то существенно изменилось.
А чтоб потушить резонанс на 400 Hz нужны специальные меры

Какие?

@wladimir, а окно вы не учитываете как неблагоприятный фактор? Кроме того, пол и потолок (которые на фото не видны) тоже могут добавлять проблем...

На потолок вешал панели - увеличился провал от 600, на полу ковролин, окно тоже пытался закрывать панелями - никаких изменений!
Вернее изменения есть, но такие несущественные, что можно считать их как погрешности при измерении. Room настраивал по инструкции с rmm.



[Aleksandr Oleynik]

Где-то был рассчёт площади эффективной панели для гашения резонансов в области низких частот - у вас нет такой площади в комнате, или нужно строить специальные резонаторы.
Все ваши панели, которые вы понаставили, работают в середине и верхах и вот они, как раз, могут частично прогибать кривую в области от 600 Hz и выше.
А 400 Hz может выпячивать и мебель какая-то (короб замкнутый).
Поставьте корректирующий EQ на Мастер и забейте!



[IGor2D]

Вернее изменения есть, но такие несущественные, что можно считать их как погрешности при измерении.

Позади вас шкаф для вещей, с выдвижными дверками?
[DOUBLEPOST=1449061647,1449061481][/DOUBLEPOST]

Поставьте корректирующий EQ на Мастер и забейте!

такую ''улыбку'' он не исправит



[Aleksandr Oleynik]

такую улыбку он не исправит

Тяжёлый случай и не без последствий на звуке
Но тут ведь не ясно какая АЧХ у самих мониторов.
Кстати, а что за мониторы?



[IGor2D]

Кстати, а что за мониторы?

n100 http://n-acoustic.ru/For_Professionals/Monitors/near-field-monitoring/n-monitors-n100p/#!prettyPhoto
http://n-acoustic.ru/For_Professionals/Monitors/near-field-monitoring/n-monitors-n100p/#!prettyPhoto



[Aleksandr Oleynik]

Какие?

метр от стен минимум и двигать по 20 см и мерять.
PS: Можно попробовать ещё прикрывать фазоинвертер, если ни чего сделать не получится другого.



[wladimir]

Позади вас шкаф для вещей, с выдвижными дверками?
[DOUBLEPOST=1449061647,1449061481][/DOUBLEPOST]

Да, слева и справа шкафы-купе. Попробовать забить тряпьем до упора? Или это не спасет?
Если это резонансная частота - то двигать мониторы бесполезно. Это ведь резонанс помещения Или я неправильно понимаю?

метр от стен минимум и двигать по 20 см и мерять.
PS: Можно попробовать ещё прикрывать фазоинвертер, если ни чего сделать не получится другого.

Буду конечно пробовать, куда деваться....?



[IGor2D]

Да, слева и справа шкафы-купе.

Убрать их из помещения.
Сделать повторные замеры.



[wladimir]

Это нереально....даже если все будет хорошо - мне девать их некуда
По-поводу того, что это резонанс помещения и передвижение мониторов не поможет я прав?



[smack]

На потолок вешал панели

А вы не поглотитель вешайте, а диффузор...

слева и справа шкафы-купе.

Еще небось и с зеркальными дверями? ))

двигать мониторы бесполезно.

Неужели? А то, что перед ними столешница может создавать desktop effect?
И "тылы" за мониторами надо глушить - обработки зоны РО будет явно недостаточно.



[wladimir]

Нет...шкафы без зеркала. "Тылы" глушил басовыми заглушками.
В такой комнате особо то не развернешься...Хотя бы частично "выправить дефект"..



[Aleksandr Oleynik]

По-поводу того, что это резонанс помещения и передвижение мониторов не поможет я прав?

А вы поставьте их в самый угол и без замеров услышите как низы пднимаются.



[wladimir]

На другую сторону ставил - изменений нет.
Но все-равно попробую...



[Aleksandr Oleynik]

Цвет обоев в углу комнаты значения не имеет - сама близость к стене, и тем более к углам не большого помещения создают резонанс.
Отодвиньте метр от стен и померяйте!



[wladimir]

Про цвет шутка?
Если Вы про боковые стены, то если я отодвину мониторы на метр от каждой стены - между мониторами останется 30 см



[IGor2D]

если я отодвину мониторы на метр от каждой стены

От задней стены отодвинуть вперёд.
Но тогда вам будут мешать пара шкафов, которые надо убрать из помещения.



[wladimir]

Понял...



[Aleksandr Oleynik]

Про цвет шутка?

безусловно шутка, хотя вот структура их - очень даже влияет, но не на спектр ниже 1 kHz.

сли Вы про боковые стены, то если я отодвину мониторы на метр от каждой стены - между мониторами останется 30 см

В первую очередь их нужно отодвинуть куда нибудь от углов комнаты, на столько, на сколько позволяет комната, а не так, чтоб ВАМ было комфортно работать - и померять.
А потом уже думать.



[parazolik]

Извините за оффтоп,но чисто по-человечески совет..Даже если нормально все отстроите(я про звук),то довольно скоро все опять начнете сносить,потому как сейчас это помещение внутри выглядит ужасно.Рано или поздно это начнет раздражать.
Подумайте,оно Вам надо....



[wladimir]

Извините за оффтоп,но чисто по-человечески совет..Даже если нормально все отстроите(я про звук),то довольно скоро все опять начнете сносить,потому как сейчас это помещение внутри выглядит ужасно.Рано или поздно это начнет раздражать.
Подумайте,оно Вам надо....

Оно мне надо...

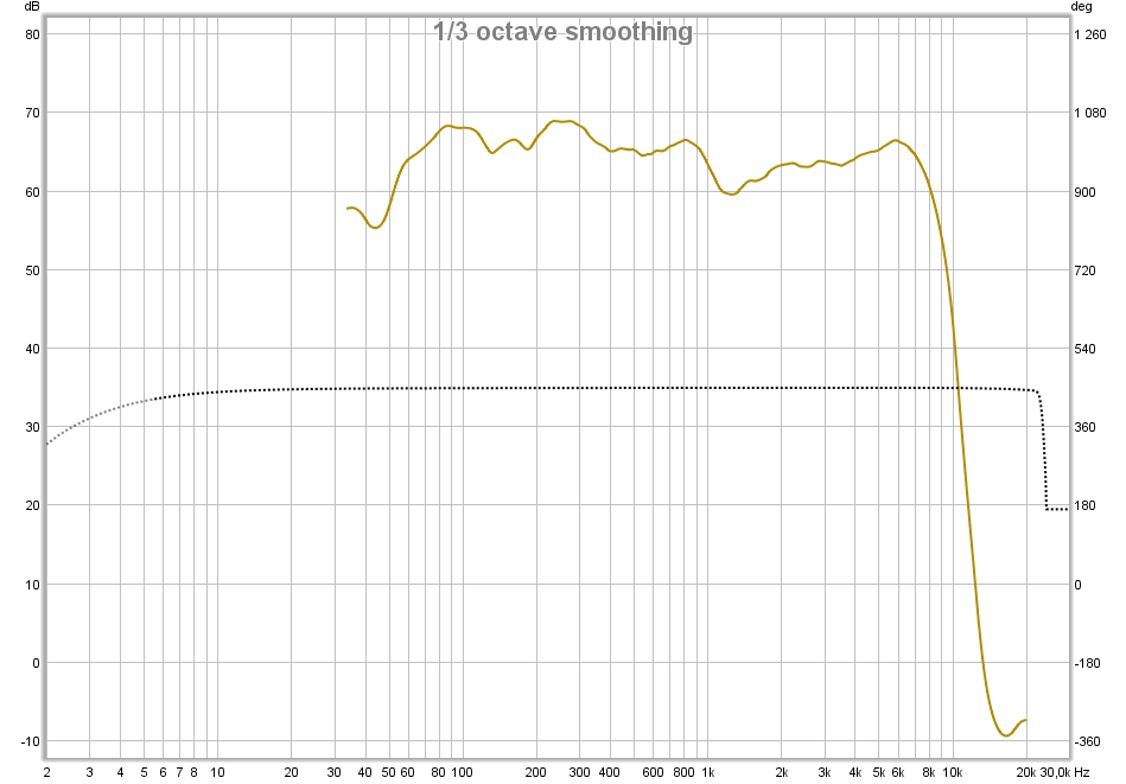

[DOUBLEPOST=1449157355,1449153048][/DOUBLEPOST]Может быть в звуковухе какой косяк? Карта M-Audio Delta-44, еще раз откалибровал её в Room EQ. Посмотрите ...



[Ve'nik]

Чтобы убрать горб на 400hz

от микрофона да окна сколько было?



[wladimir]

1,5 метра. Посмотри частотную характеристику карты...., так ровно и должно быть ?



[Ve'nik]

@wladimir,

а есть АЧХ измерений, без сглаживания?



[wladimir]

Шкафы стоят вплотную к задней стене, правый я сегодня разобрал.
Сегодня выдвинул мониторы вперед и сейчас они стоят таким образом - от окна 1 метр, от стен по 50 см., между мониторами 1,3 м
Микрофон - от пола 1,1 метра, от потолка 1,6 м, от мониторов 1,3 м
Про частотную характеристику карты не подскажешь?



[Aleksandr Oleynik]

Вы замеры сделайте в таком положении мониторов.
Частотка карты - не знаю, ни когда не мерял
