Приятный бонус 1.0.12 обновления - адаптация алгоритмов еврорэка от mutable instruments. Хотя конечно нуждаются все это в конкретном допиливании, clouds, например, звучит чудовищно лоуфайно и затыкается при определенных настройках, не хватает мощности проца.
axoloti - продолжение nord modular?
- Автор темы mrf
- Дата начала
так клаудс сам по себе достаточно лоуфайный, 32000 его максимальный сэмплрейт. А физически-модулирующие их модули есть в этом обновлении, типа Elements?
Последнее редактирование:
@Fedor_Bird, в варианте ахoloti кажется что 16000 сэмплрейт, и битность в районе 8) Сделали Elements, clouds, streams, warps, braids
Приехали платы axocontrol, заказанные у китайцев. Поты подходящие не нашел в ближайшем ларьке с радиодеталями, спаял что было. Работает, кнопки нажимаются, фидбэк есть. На днях докуплю джойстик ии крутилки, ну и корпус дорисовать надо.
Есть еще 4 платы, так что, если кому надо обращайтесь.
Есть еще 4 платы, так что, если кому надо обращайтесь.
А выложите демки фейзеров, реверов, дилеев и прочих эффектов...А то так и послушать негде, в ютубе какие то извращение одни. Я все еще не купил себе что бы самому попробовать).
С крутилками и в корпусе я бы взял.
Сейчас нет ни времени, ни желания заниматься сборкой.
@901, там вся конструкция предельно простая, у меня нет навыков пайки ( от слова совсем), то что на фото запаял минут за 15.
Вот полный перечень комплектухи: 6 потов(5к-50к, линейные), джойстик(либо 7ой пот), 4 резистора, 4 светодиода, 3 кнопки( с ними по ходу немного поспешил, люфтят сильно). Это все можно напрямую к плате подключить и без платы.
Вот ссылка на кит https://www.thonk.co.uk/shop/axoc/
41 фунт без доставки. Для справки: 5 плат у китайцев=1200р с трековой доставкой. +Комплектующие ~500р.
Вот полный перечень комплектухи: 6 потов(5к-50к, линейные), джойстик(либо 7ой пот), 4 резистора, 4 светодиода, 3 кнопки( с ними по ходу немного поспешил, люфтят сильно). Это все можно напрямую к плате подключить и без платы.
Вот ссылка на кит https://www.thonk.co.uk/shop/axoc/
41 фунт без доставки. Для справки: 5 плат у китайцев=1200р с трековой доставкой. +Комплектующие ~500р.
Последнее редактирование:
у каких китайцев?? где?
чет я тупанул, там DIY кит же продается, думал собранный уже
https://easyeda.com/ на момент заказа был самый бюджетный вариант, а вообще производителей плат полно, вводим параметры платы, смотрим сколько у кого стоит http://pcbshopper.com/
Исходники для axocontol лежат тут https://github.com/TomWhitwell/Axo-Control , единственное нужно сформировать пакет гербер файлов под конкретного производителя, на сайтах обычно лежат технические требования к производству.
то есть готовых плат нет, нужно самому набивать компоненты?
не понял на каком этапе и как указывать схему платы? там только общие данные платы без ее схемы, или после указания параметров платы переходишь к созданию схемы самостоятельно? или можно отослать саму схему?
не понял на каком этапе и как указывать схему платы? там только общие данные платы без ее схемы, или после указания параметров платы переходишь к созданию схемы самостоятельно? или можно отослать саму схему?
@baloo, по пунктам
1. скачиваем проект отсюда https://github.com/TomWhitwell/Axo-Control
2. Заходим сюда https://easyeda.com/editor
3. Импортируем в редактор файл axocore_top_from_mech.brd
4. В редакторе нажимаем Fabrication Output
5. Получаем набор нужных gerber файлов, который можно скачать.
6. Делаем заказ. В форме я вводил только размер 50х160мм и указал количество.
7. Оплачиваем)
8. Ждем готовые платы.
UPD попробовал готовые герберы с гитхаба закрузить в easyeda. Открылись. Так что, думаю можно не тупить, как я, с редактором, а использовать готовые файлы)
1. скачиваем проект отсюда https://github.com/TomWhitwell/Axo-Control
2. Заходим сюда https://easyeda.com/editor
3. Импортируем в редактор файл axocore_top_from_mech.brd
4. В редакторе нажимаем Fabrication Output
5. Получаем набор нужных gerber файлов, который можно скачать.
6. Делаем заказ. В форме я вводил только размер 50х160мм и указал количество.
7. Оплачиваем)
8. Ждем готовые платы.
UPD попробовал готовые герберы с гитхаба закрузить в easyeda. Открылись. Так что, думаю можно не тупить, как я, с редактором, а использовать готовые файлы)
Последнее редактирование:
cделал как описано выше -
Build Time: 3-5 days
Weight: 0.141Kg
Total Price: $137.91 и к этому еще расчет доставки плюсом
чет не 1200р как то...
- 160mm * 50mm
- Layers: 6
- PCB Thickness: 1.6mm
- PCB Quantity: 5
- PCB Color: Green
- Surface Finish: HASL(with lead)
- Copper Weight: 1oz.
- Different Design in Panel: 1
- Material Details: FR4-Standard Tg 140C
- Smallest Holes: 0.30mm↑
- Min. Tracing/Spacing: 6mil↑ / 0.152mm↑
@baloo, у меня так получается
Вот архив с герберами с гитхаба https://yadi.sk/d/CLWPvHfg3GMegi, попробуй его загрузить.
Вот архив с герберами с гитхаба https://yadi.sk/d/CLWPvHfg3GMegi, попробуй его загрузить.
Последнее редактирование:
так если и 6 оставите они хз что сделают ибо у вас там наверняка только два слоя сигнальных, маска и шелкуха не считается. Если конечно все правильно указано в исходниках, а то они вам надписи сделают отдельным слоем меди)))
Касаемо BRAIDS,
в Axo созданные модули не являются идентичными и для разгрузки DSP некоторые модули BRAIDS представлены отдельными элементами..
пытаюсь создать список соответствия модулей тем не менее. К примеру FOLD модуль представлен как Sinefold, Trianglefold. Достаточно свести их баланс чтоб получить FOLD.
C SYNC есть некоторая путаница, есть только описание в PDF что это 2 Square или Saw VCO with Hardsync, есть модуль Square не пойму как его уже готовый модуль? (по сути двойная пила в модуле)
Не могу выяснить какой моделью является в Axo:
- VSAW (по сути двойная пила - такого модуля в Braids я не нашел - как выше писал возможно вариант SYNC)
- Digitalmodulation - что то цифровое так же напоминающее работу модема или сотовых помех.. это точно QPSK
- QuestionMark - оказалось что был удален в обновлении ранее, и заменен на x3 Sine.
- BUZZ, пока отнес временно к _|_|_|_|_ - This digital synthesis algorithm generates a smooth sequence of waveforms, transitioning from a sine wave to a Dirac comb, хотя больше похоже на какое то суммирование двойное sine)
- Не нашел модуля Variable waveshape (а-ля Voyager - осциялтор с переменной triangle to sawtooth to square to pulse), по идее можно собрать последовательность, но где взять Пульс я не понял, такого модуля нет отдельно.
- Triple Saw/Sq/Tri/Sine модуль. Тоже получается нужно реализовать из отдельных осцев волн наложением. Как правильно суммировать три слоя?
Обратил внимание что на github, около четверти модулей имеют пометку work in progress, а значит не законченные.
Проблемный в понимании модуль для меня это Buzz, Variableshape. Разобраться бы с ними.. может кто то уже сравнивал с BRAIDS?
инфо брал тут:
полный список осциляторов с описанием
http://mutable-instruments.net/modules/braids/manual
и немного напутанная и не полная таблица Timbre/Color значений
http://mutable-instruments.net/static/manual/braids_quickstart.pdf
Прошу помощи теоретиков и практиков.
проблема в том, что автор говорит, что просто взял открыто коды Braids, и модули называются в соответствиями модулей исходников, и какие модули соответствует осциялторам с рабочего BRAIDS (имена на дисплее) - данных у него нет.
PS: нашел полезный обзор осциляторов BRAIDS:
в Axo созданные модули не являются идентичными и для разгрузки DSP некоторые модули BRAIDS представлены отдельными элементами..
пытаюсь создать список соответствия модулей тем не менее. К примеру FOLD модуль представлен как Sinefold, Trianglefold. Достаточно свести их баланс чтоб получить FOLD.
C SYNC есть некоторая путаница, есть только описание в PDF что это 2 Square или Saw VCO with Hardsync, есть модуль Square не пойму как его уже готовый модуль? (по сути двойная пила в модуле)
Не могу выяснить какой моделью является в Axo:
- VSAW (по сути двойная пила - такого модуля в Braids я не нашел - как выше писал возможно вариант SYNC)
- Digitalmodulation - что то цифровое так же напоминающее работу модема или сотовых помех.. это точно QPSK
- QuestionMark - оказалось что был удален в обновлении ранее, и заменен на x3 Sine.
- BUZZ, пока отнес временно к _|_|_|_|_ - This digital synthesis algorithm generates a smooth sequence of waveforms, transitioning from a sine wave to a Dirac comb, хотя больше похоже на какое то суммирование двойное sine)
- Не нашел модуля Variable waveshape (а-ля Voyager - осциялтор с переменной triangle to sawtooth to square to pulse), по идее можно собрать последовательность, но где взять Пульс я не понял, такого модуля нет отдельно.
- Triple Saw/Sq/Tri/Sine модуль. Тоже получается нужно реализовать из отдельных осцев волн наложением. Как правильно суммировать три слоя?
Обратил внимание что на github, около четверти модулей имеют пометку work in progress, а значит не законченные.
Проблемный в понимании модуль для меня это Buzz, Variableshape. Разобраться бы с ними.. может кто то уже сравнивал с BRAIDS?
инфо брал тут:
полный список осциляторов с описанием
http://mutable-instruments.net/modules/braids/manual
и немного напутанная и не полная таблица Timbre/Color значений
http://mutable-instruments.net/static/manual/braids_quickstart.pdf
Прошу помощи теоретиков и практиков.
проблема в том, что автор говорит, что просто взял открыто коды Braids, и модули называются в соответствиями модулей исходников, и какие модули соответствует осциялторам с рабочего BRAIDS (имена на дисплее) - данных у него нет.
PS: нашел полезный обзор осциляторов BRAIDS:
Последнее редактирование:
разобрался частично. Суть в том что в Axoloti взяты все исходники, они есть и на месте, но созданы просто не все модули. Отсутcтвуют некоторые модели, хотя по сути можно допилить до рабочего состояния их.
А есть ли возможнолсть делать фидбек в обработке? Ну вот допустим стоит у нас последовательно дилей и ревер, можно ли с ревера организовать возврат на вход дилея? Вставить в этот возврат еще модулей?

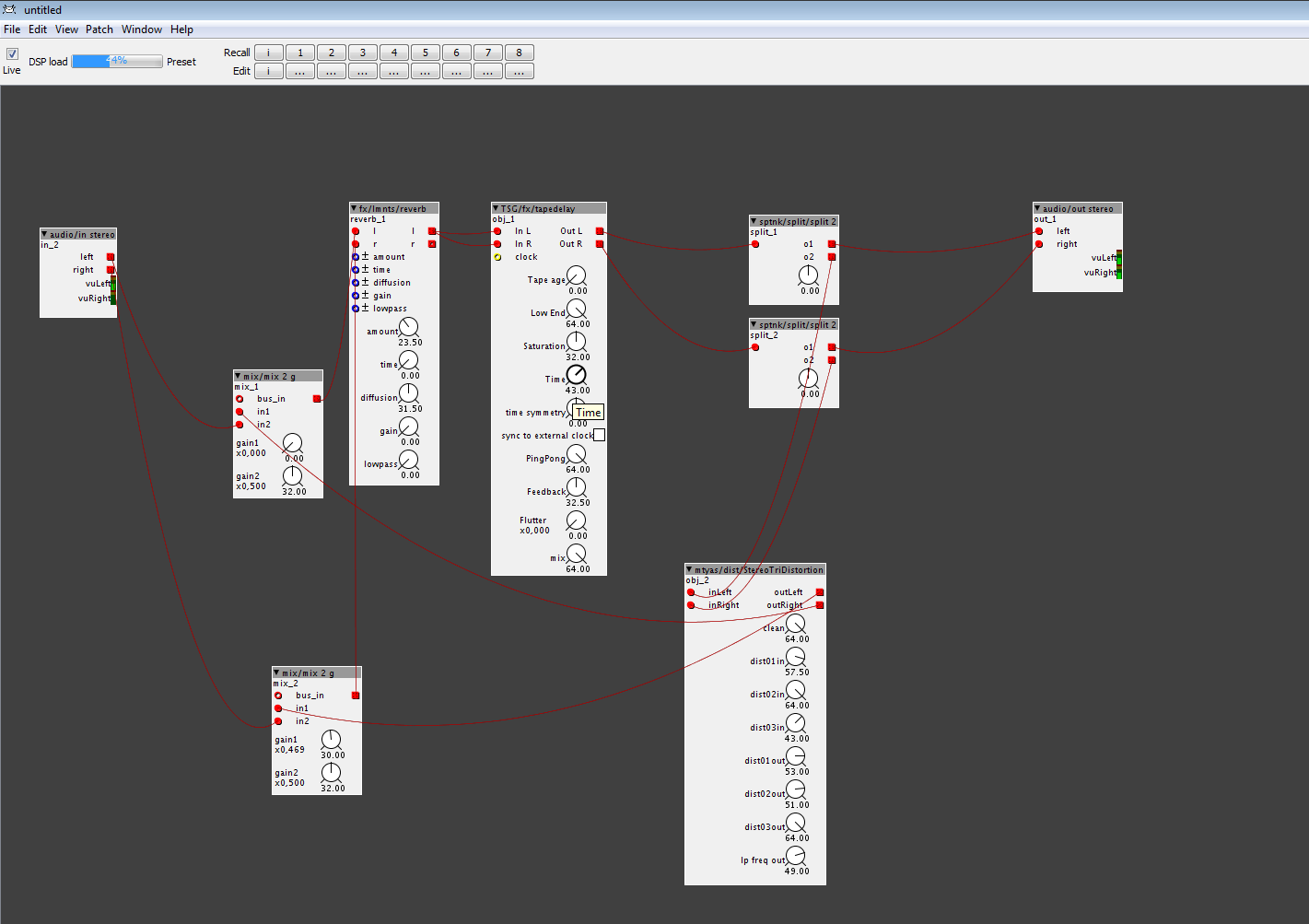

@General Dead, что то вроде этого?
И еще появилось вот это,залипаю уже второй день, "реалтайм" таймстретч это нечто
@baloo, искал-искал, но так и не нашел инфы о том, что к новому году будет новая версия аксолоти, только про контроллер нашел нашел, от основного разроботчика.
16 cm wide
yes, led collars around two encoders
128x64 b&w lcd in center
3 soft menu buttons left of the lcd
another 3 soft menu buttons right of the lcd
shift button
a single row of 16 buttons with indicator leds at the bottom
И еще появилось вот это,залипаю уже второй день, "реалтайм" таймстретч это нечто
@baloo, искал-искал, но так и не нашел инфы о том, что к новому году будет новая версия аксолоти, только про контроллер нашел нашел, от основного разроботчика.
16 cm wide
yes, led collars around two encoders
128x64 b&w lcd in center
3 soft menu buttons left of the lcd
another 3 soft menu buttons right of the lcd
shift button
a single row of 16 buttons with indicator leds at the bottom
Последнее редактирование:
хз что там, у нас яндекс в бане уже больше месяца. Можете на какой нибудь буржуйский хост положить?

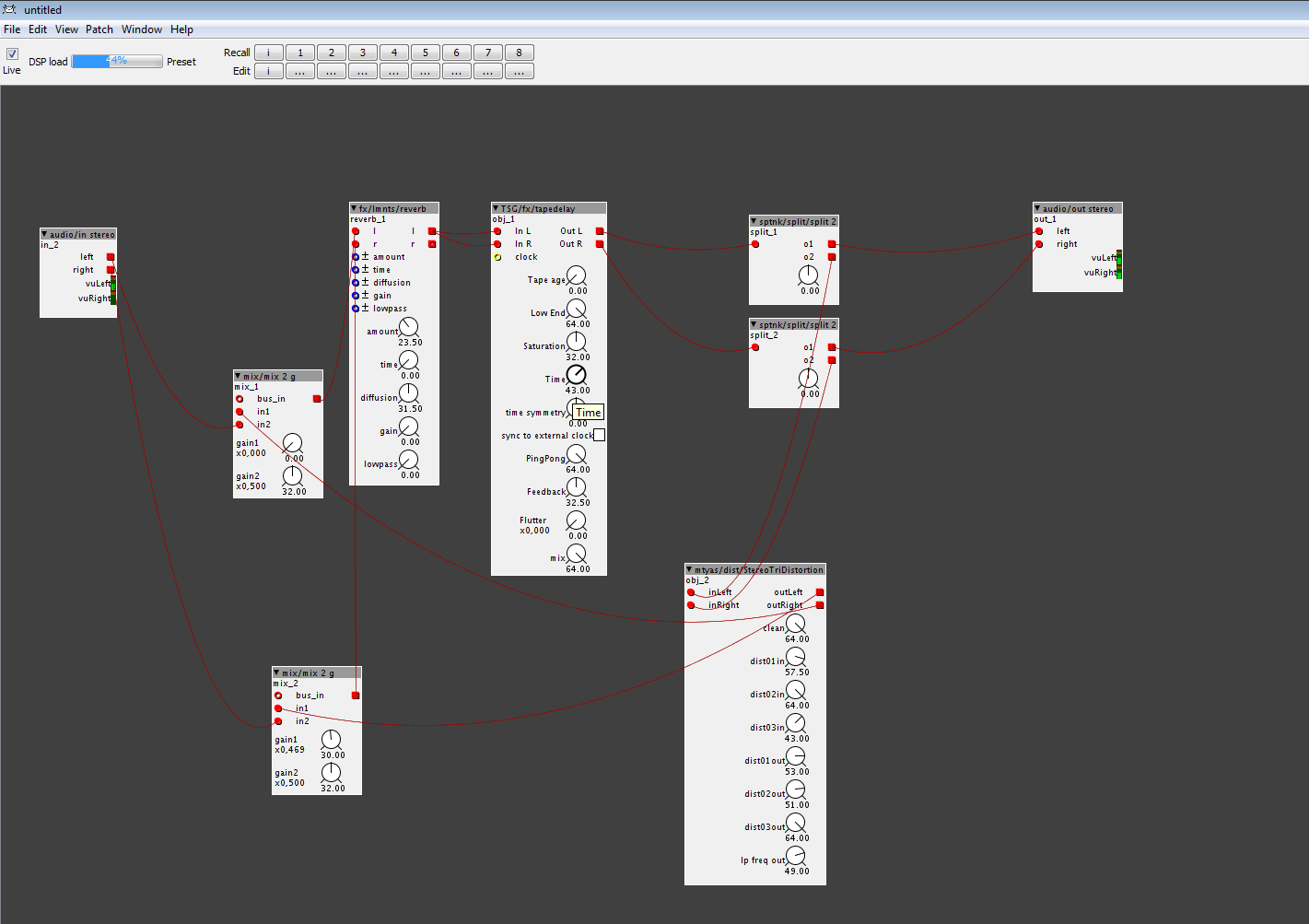

@General Dead, если открыть вложение в новой вкладке, видно получше
Вложения
да это то что я и хотел узнать, у вас после тейп дилея идет на сплиттер и далее на дистошн и с него возвращается на микшер и вход ревера, т.е фидбек как я спрашивал возможен. И как звучит этот патч? Демо можно какое то.
выложил, можно не все прогнать, по желанию.
https://drive.google.com/drive/folders/0B_LJrA90cFmmR25PdXd2QVJFRnM?usp=sharing
