-- Возбуд на ультразвуке - он и в слышимом звуке слышен, а на это жалоб не было.
Так что - ток покоя only.
Возможен, правда, и очень редкий случай - "полусдохший" один из выходных транзистров.
Да , и ещё одно "НО" . Посмотрел только-что документацию Twin6 Be . Там на Нч-Сч стоит усилок типа ---Н , технология -- bash . А это значит что разнообразие причин поломки увеличивается .
Это может быть не только ток покоя а ещё много чего ....
Это может быть не только ток покоя а ещё много чего ....
-это вряд ли если бы там питание накрылось ( т.е перестало работать до максимума) то оно вообще бы не грелось
UPD.
Отмечусь в теме (раз она есть, наткнулся случайно).
Ремонт, апгрейд студийного оборудования.
Чистка-мойка-обслуживание-ремонт конденсаторных микрофонов.
Всё, что касается аналоговой техники и магнитофонов - поставить на ноги, откалибровать - тоже моё.
А также кастом, и кастом кастома )
Территориально я в Брянске (но люди присылают СДЭКом, включая и наших форумчан). Для заказчиков из Мск нередко передаю через мотающихся в Мск друзей, но бывает и так, что владельцы сами привозят оборудование (особенно крупногабарит).
Это не основной вид работы, а скорее дополнительный (основной-то конечно студия),
но последние пять лет ремонтный вид работ стал системным, и пришлось даже оборудовать себе отдельную мастерскую в стенах новой студии (мастерская в процессе мелких доделок по электрике и мебели). Работы немало, т.к. за последние пару лет случайно втянулся вообще в другую нишу- ремонт силовой электроники - частотных преобразователей (приходилось копать шкафы и на 250 кВт, и подобной техники в регионе много).
Общий опыт ремонтно-паяльных дел - около 30 лет в сфере оборудования по нашему муз.профилю. Наколенный и шабашный ремонт- это не ко мне, у меня всё педантично и вдумчиво.
Вдруг кому-то понадобится помощь, а у меня окажется свободное время, всегда вэлком.
Отмечусь в теме (раз она есть, наткнулся случайно).
Ремонт, апгрейд студийного оборудования.
Чистка-мойка-обслуживание-ремонт конденсаторных микрофонов.
Всё, что касается аналоговой техники и магнитофонов - поставить на ноги, откалибровать - тоже моё.
А также кастом, и кастом кастома )
Территориально я в Брянске (но люди присылают СДЭКом, включая и наших форумчан). Для заказчиков из Мск нередко передаю через мотающихся в Мск друзей, но бывает и так, что владельцы сами привозят оборудование (особенно крупногабарит).
Это не основной вид работы, а скорее дополнительный (основной-то конечно студия),
но последние пять лет ремонтный вид работ стал системным, и пришлось даже оборудовать себе отдельную мастерскую в стенах новой студии (мастерская в процессе мелких доделок по электрике и мебели). Работы немало, т.к. за последние пару лет случайно втянулся вообще в другую нишу- ремонт силовой электроники - частотных преобразователей (приходилось копать шкафы и на 250 кВт, и подобной техники в регионе много).
Общий опыт ремонтно-паяльных дел - около 30 лет в сфере оборудования по нашему муз.профилю. Наколенный и шабашный ремонт- это не ко мне, у меня всё педантично и вдумчиво.
Вдруг кому-то понадобится помощь, а у меня окажется свободное время, всегда вэлком.
Поддержу товарища @Anthony Scott

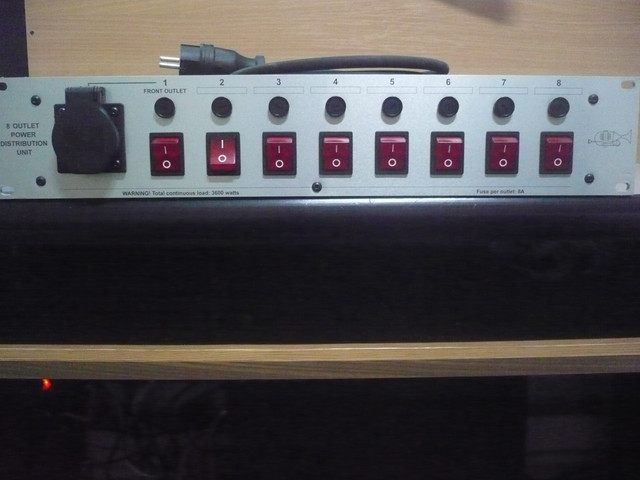

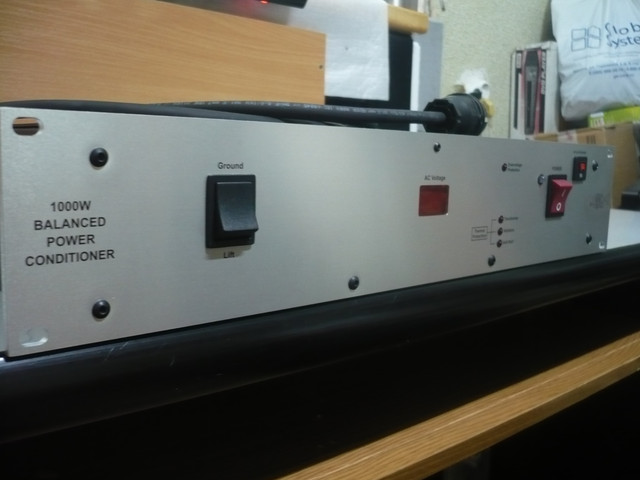

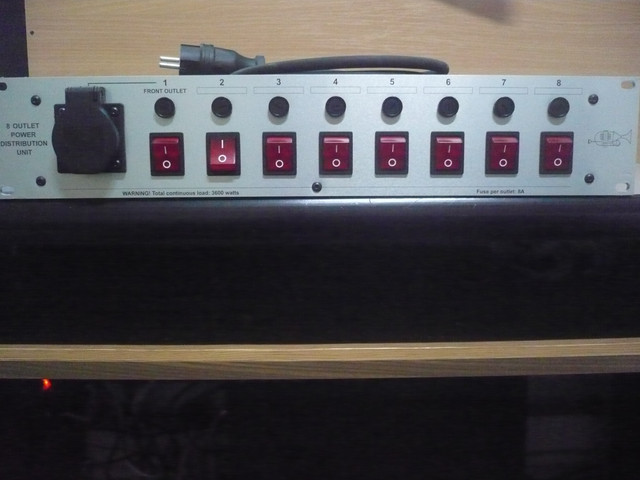

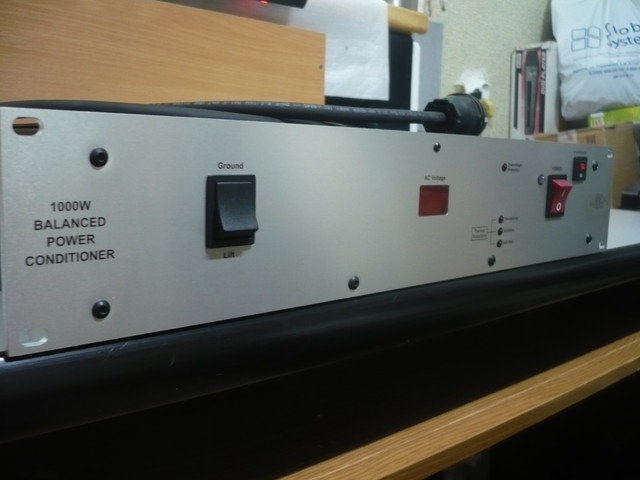

У меня его отличный кондиционер питания и дистрибьютер (тут можно поглядеть как оно появляется на свет).
Так же переделаны два предусилителя:
Клон 1073 - был пересажен в новый корпус не из сыромятины, улучшено питание, расширен функционал, шумовая полка снижена (На самом деле осталась только плата и транс/транзистор, все остальное заменено)
Кастомный ламповый - переделан блок питания и вынесен в отдельный корпус, откалиброван, обслужен.
Подход очень педантичный и ответственный.
Еще было сделано много для друзей (заменить все операционники в 16х16 ad/da с закрытыми глазами, например)
У меня его отличный кондиционер питания и дистрибьютер (тут можно поглядеть как оно появляется на свет).
Так же переделаны два предусилителя:
Клон 1073 - был пересажен в новый корпус не из сыромятины, улучшено питание, расширен функционал, шумовая полка снижена (На самом деле осталась только плата и транс/транзистор, все остальное заменено)
Кастомный ламповый - переделан блок питания и вынесен в отдельный корпус, откалиброван, обслужен.
Подход очень педантичный и ответственный.
Еще было сделано много для друзей (заменить все операционники в 16х16 ad/da с закрытыми глазами, например)
@Long, образно сказано конечно )

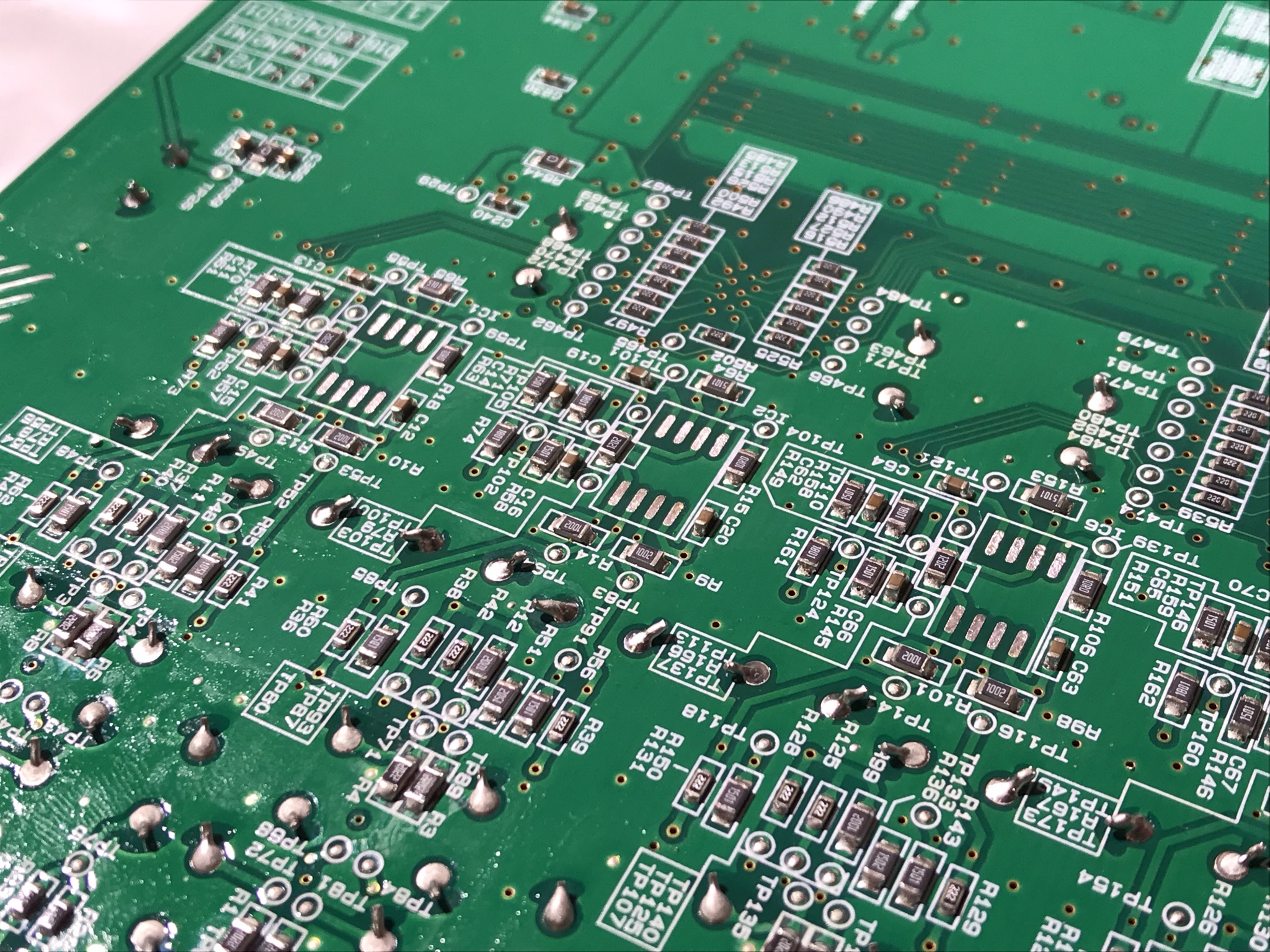

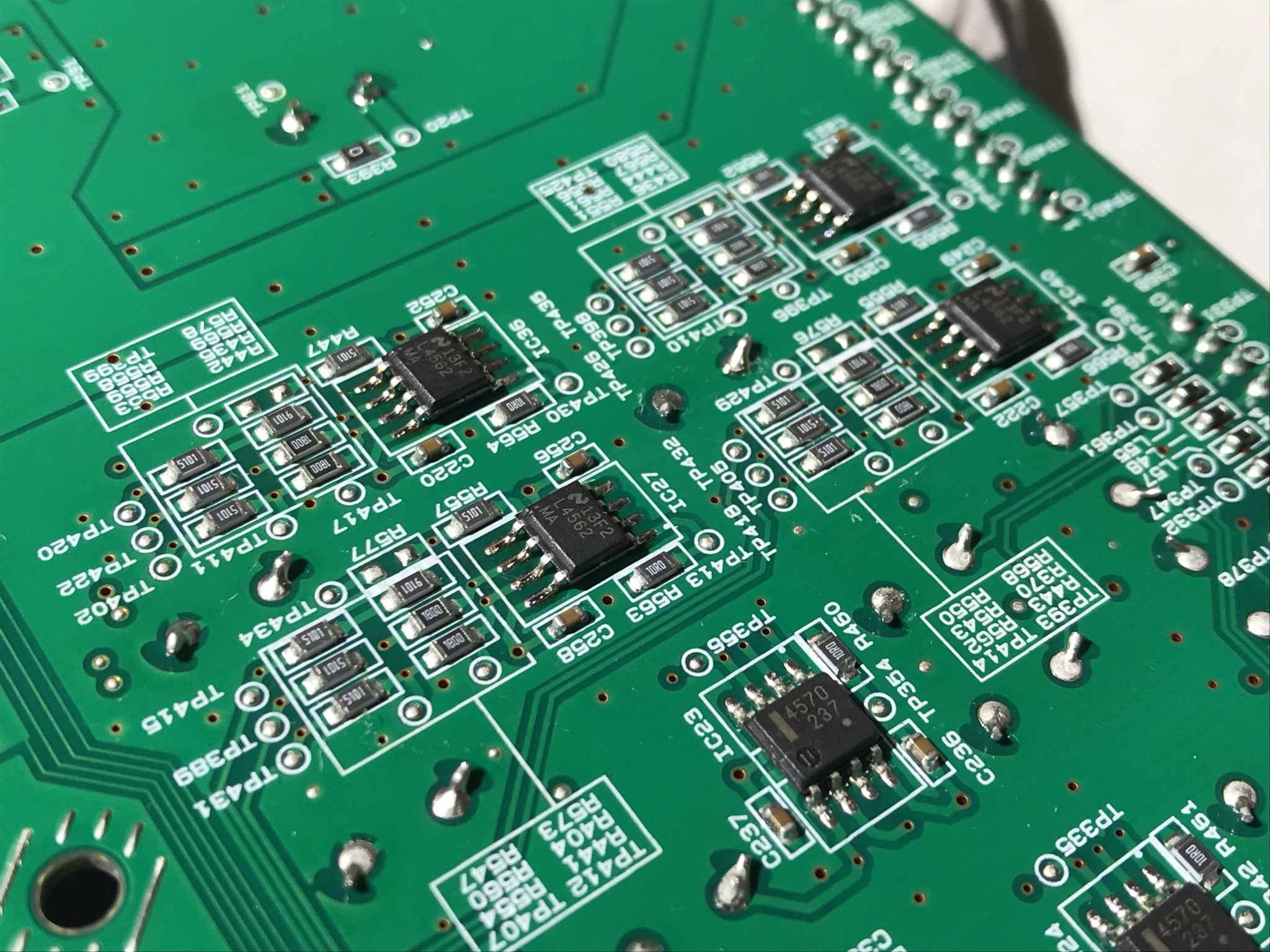

Была поставлена задача перетряхнуть ferrofish pulse 16, в нём груда njm4580 (мелкота в soic-8),
все пошли под демонтаж и замену на адекватные скоростные оу… просто на эти работы набита рука, и имеется оснастка в виде спец.демонтажного паяльника под soic.

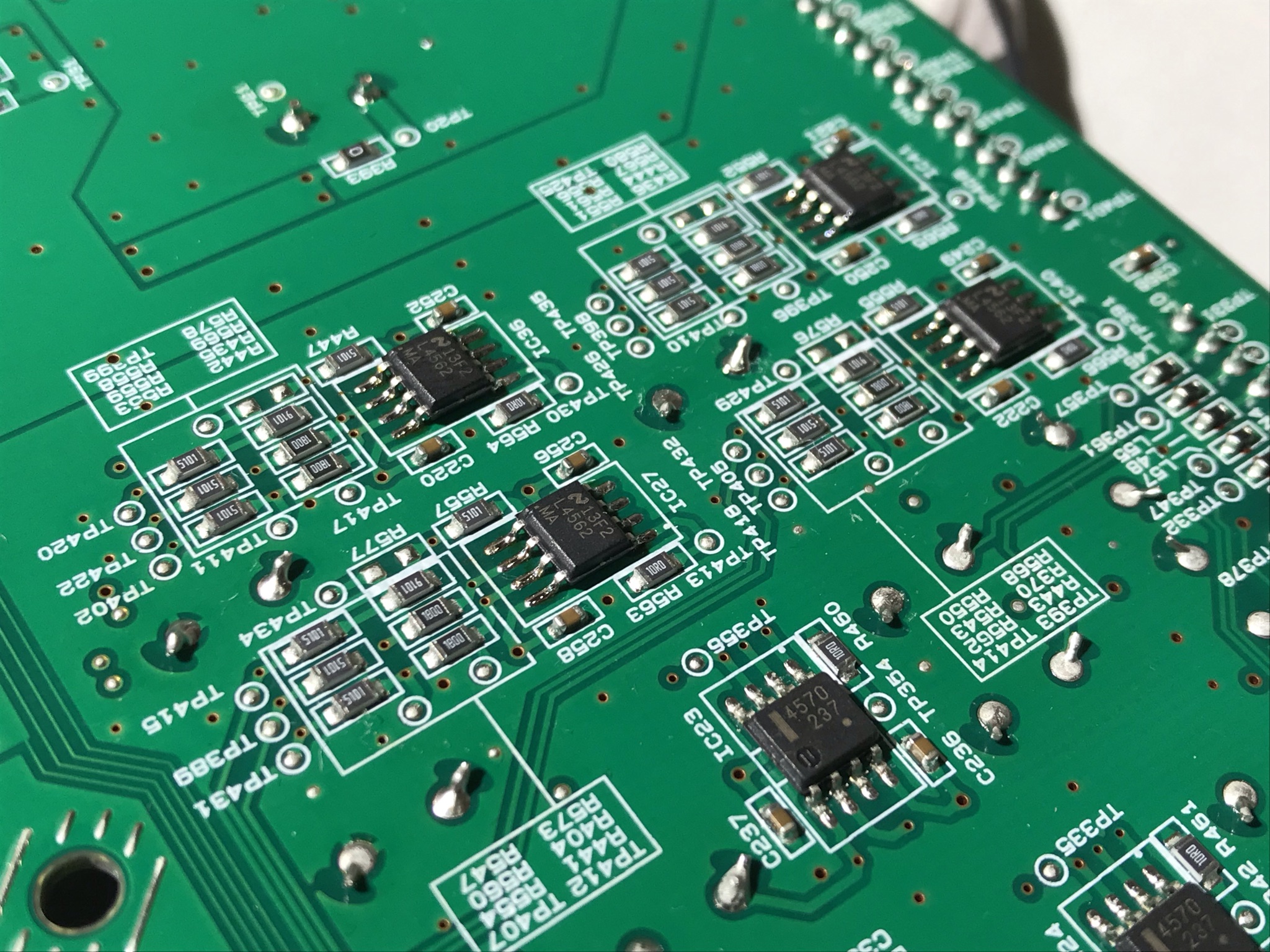

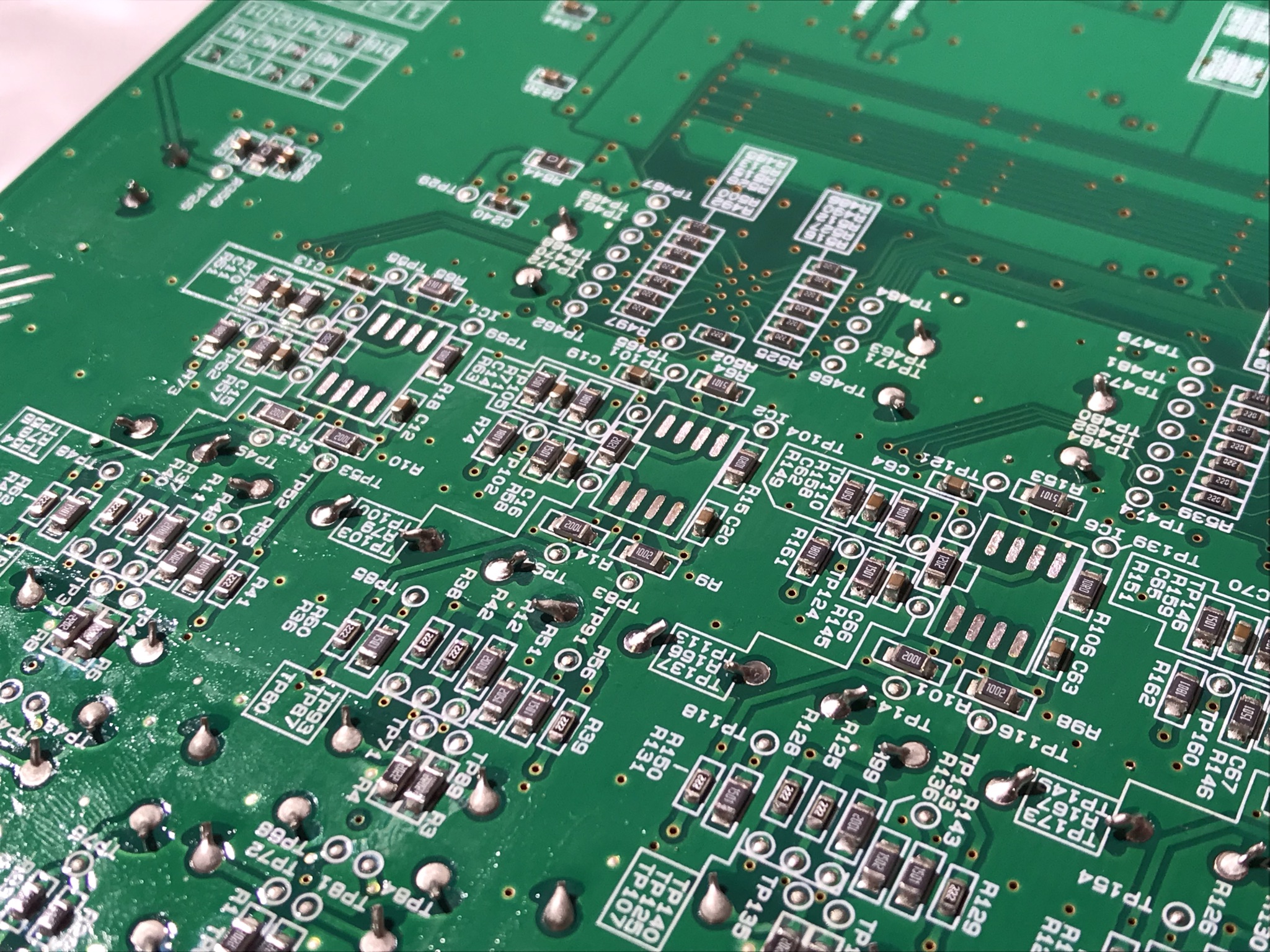

Ps. На фото частичный демонтаж оу upc4570 в роландопульте, и замена на 4562 на выходах (меняли не на всех каналах), входные каскады менялись на 1656.

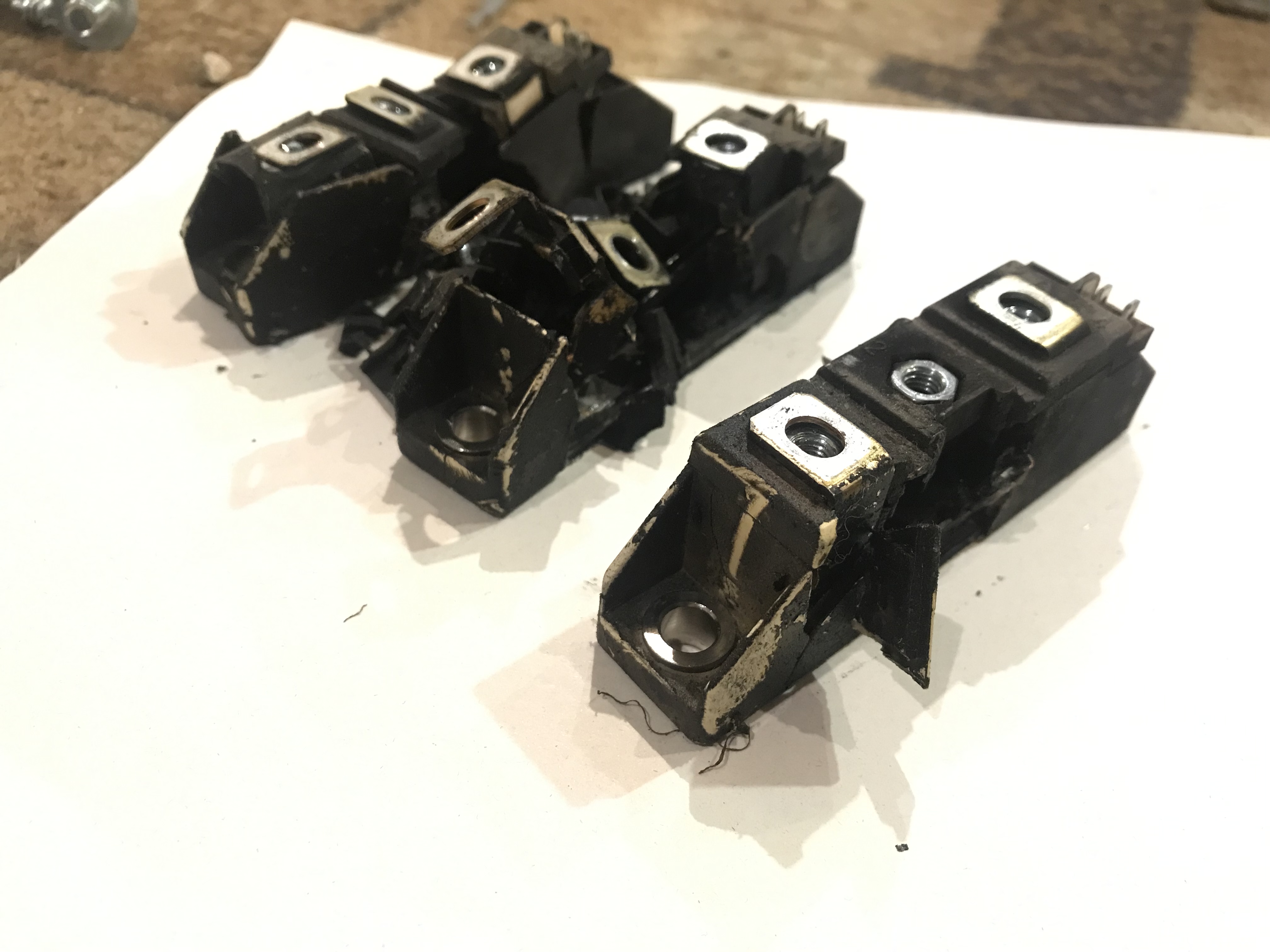

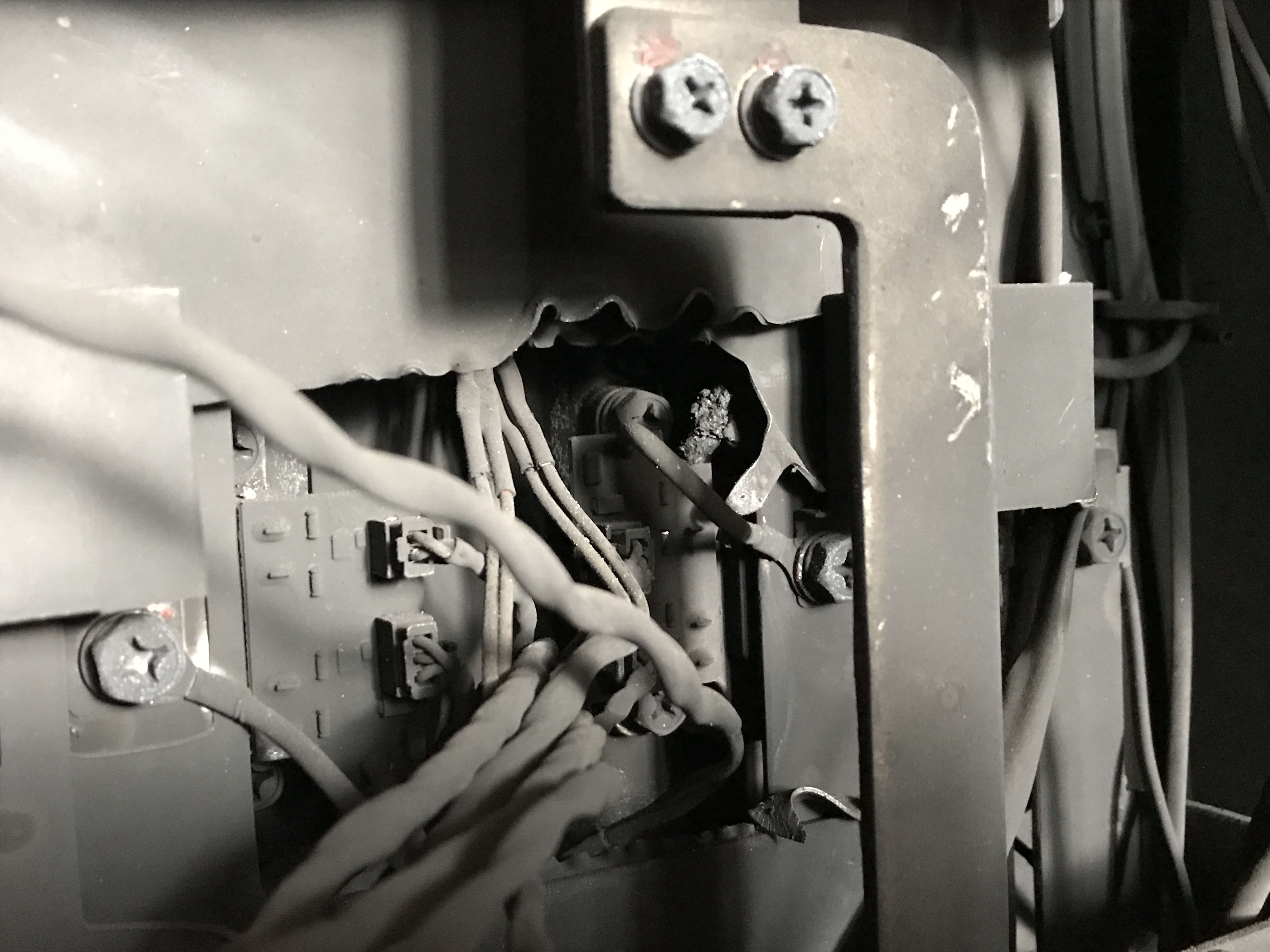

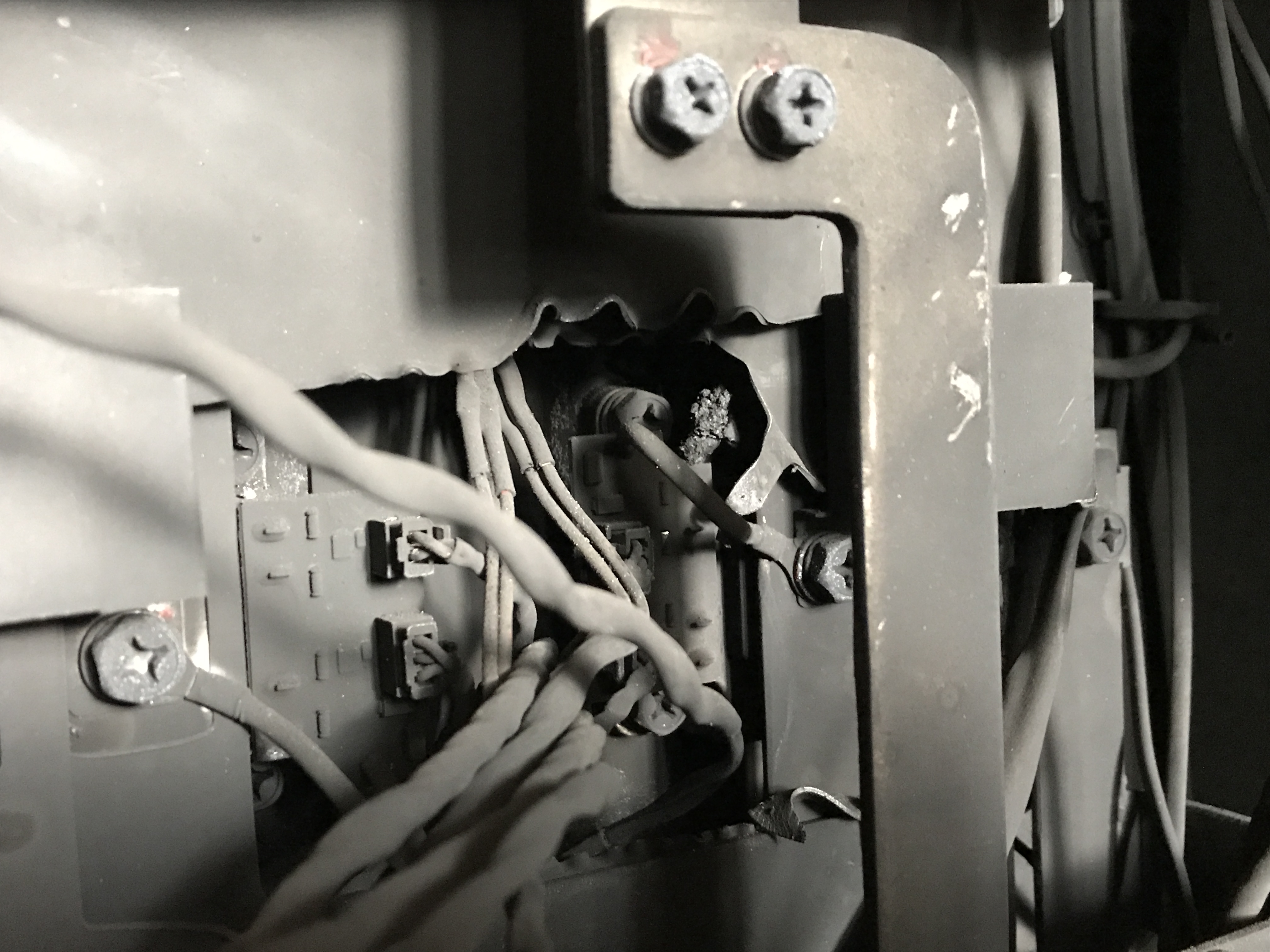

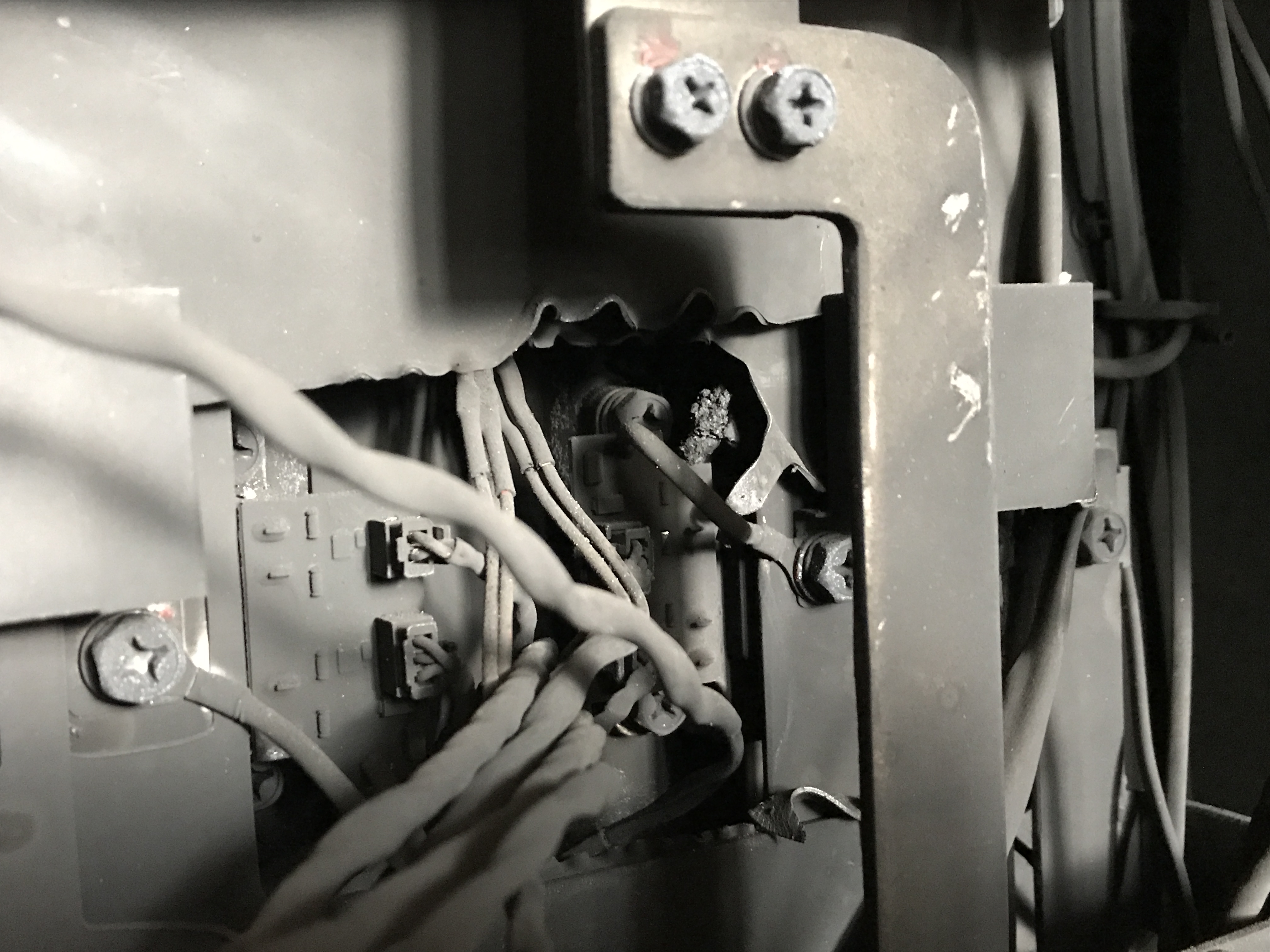

ещё такое приходилось спасать:

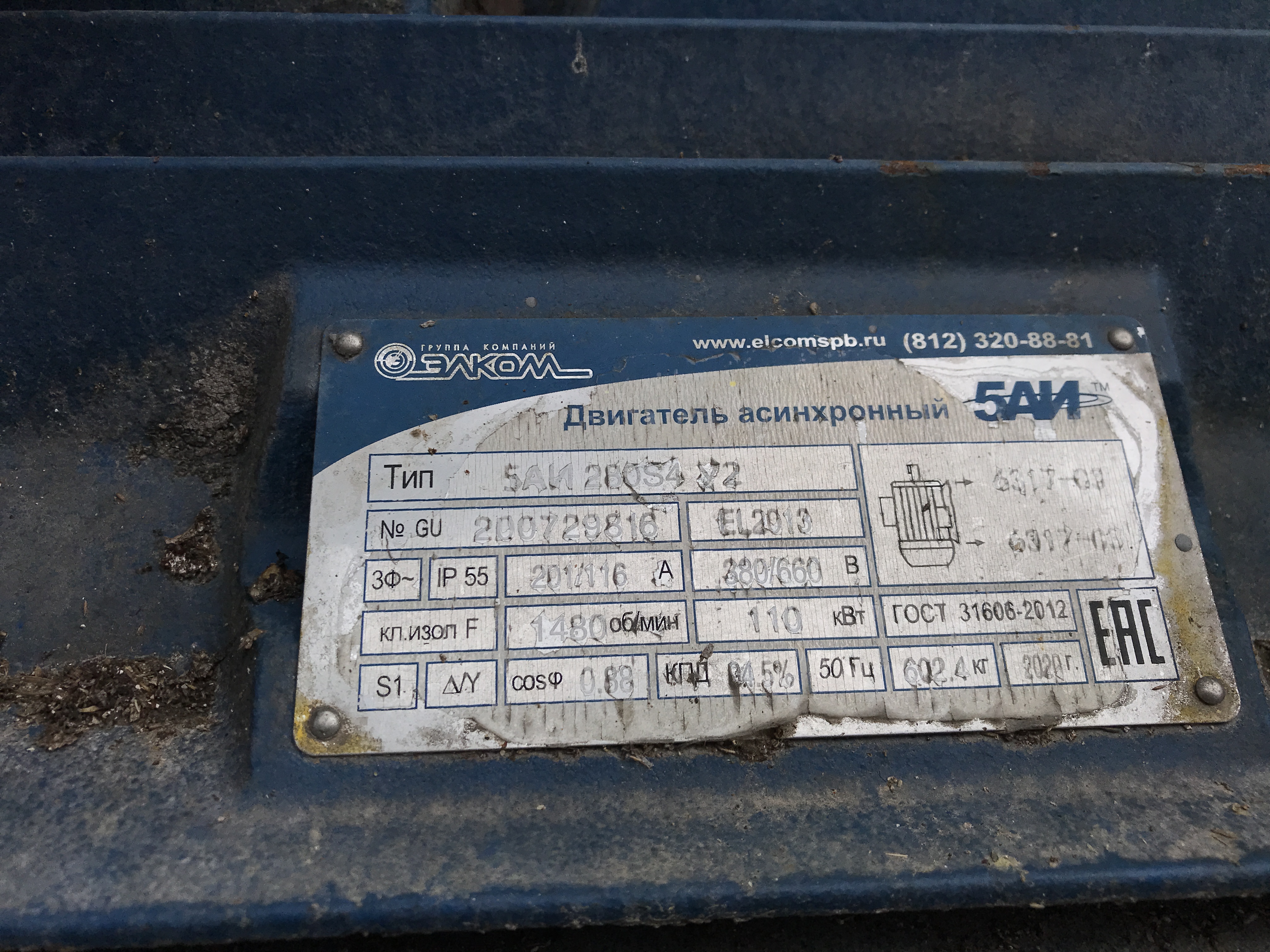

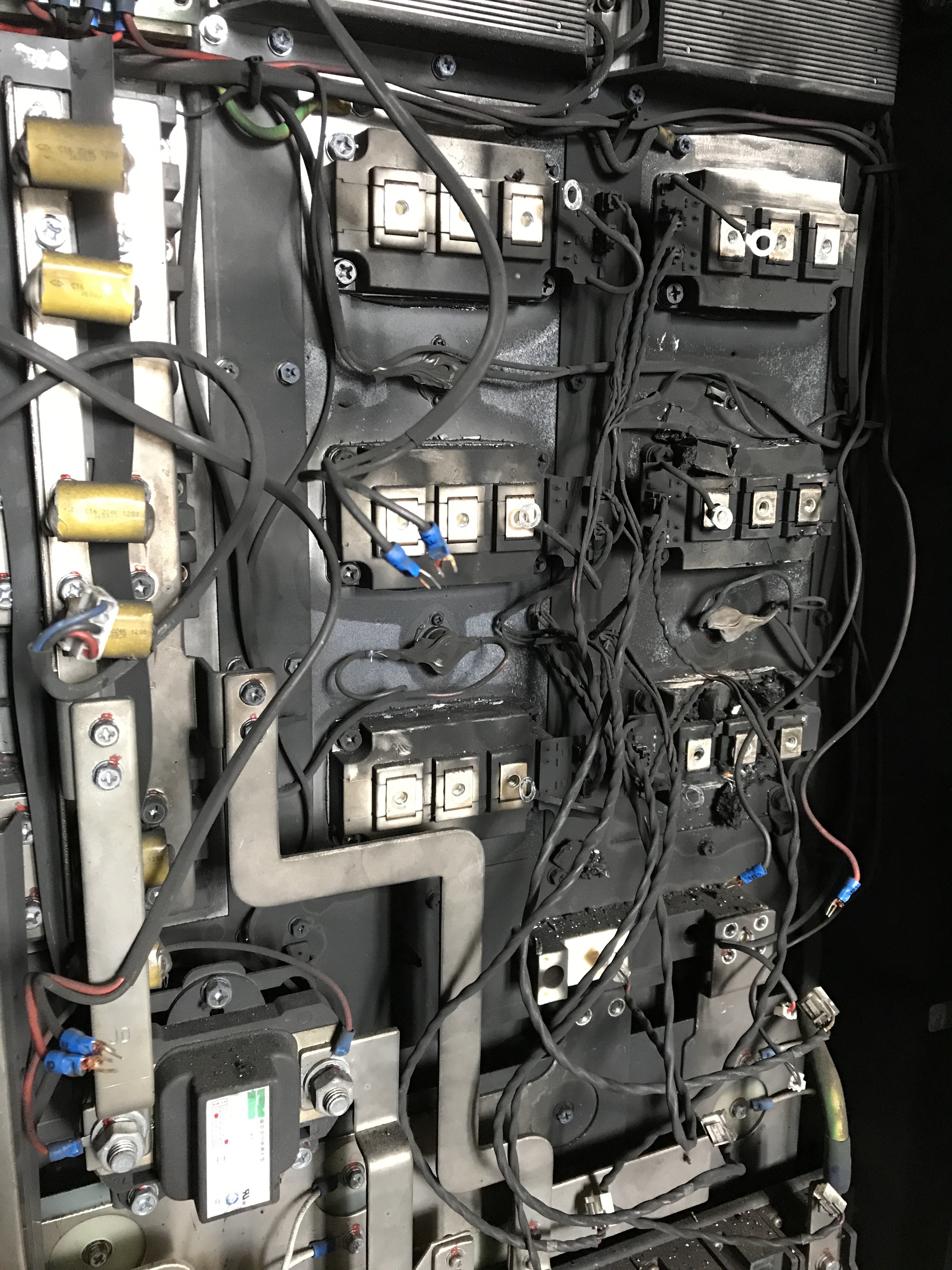

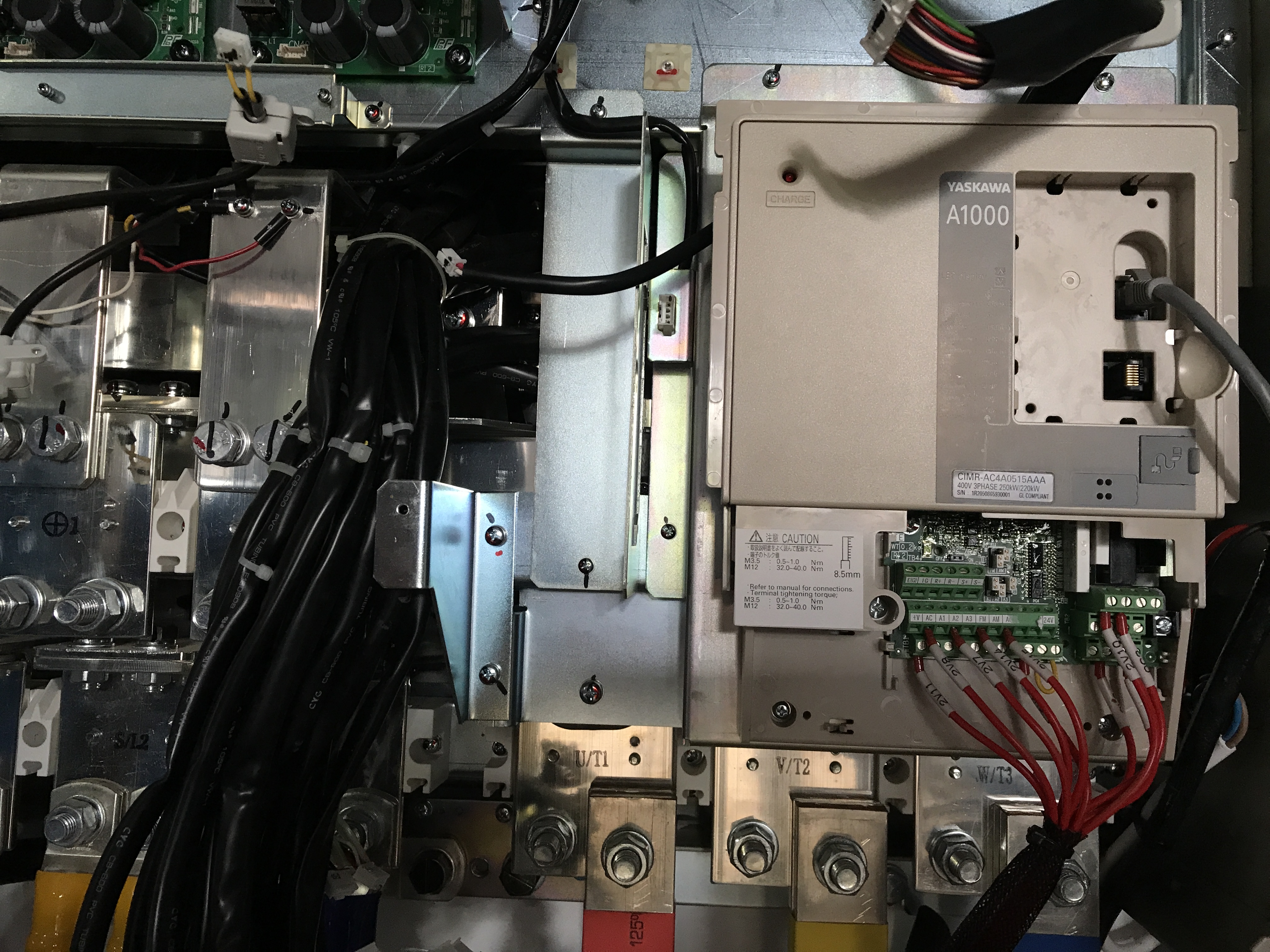

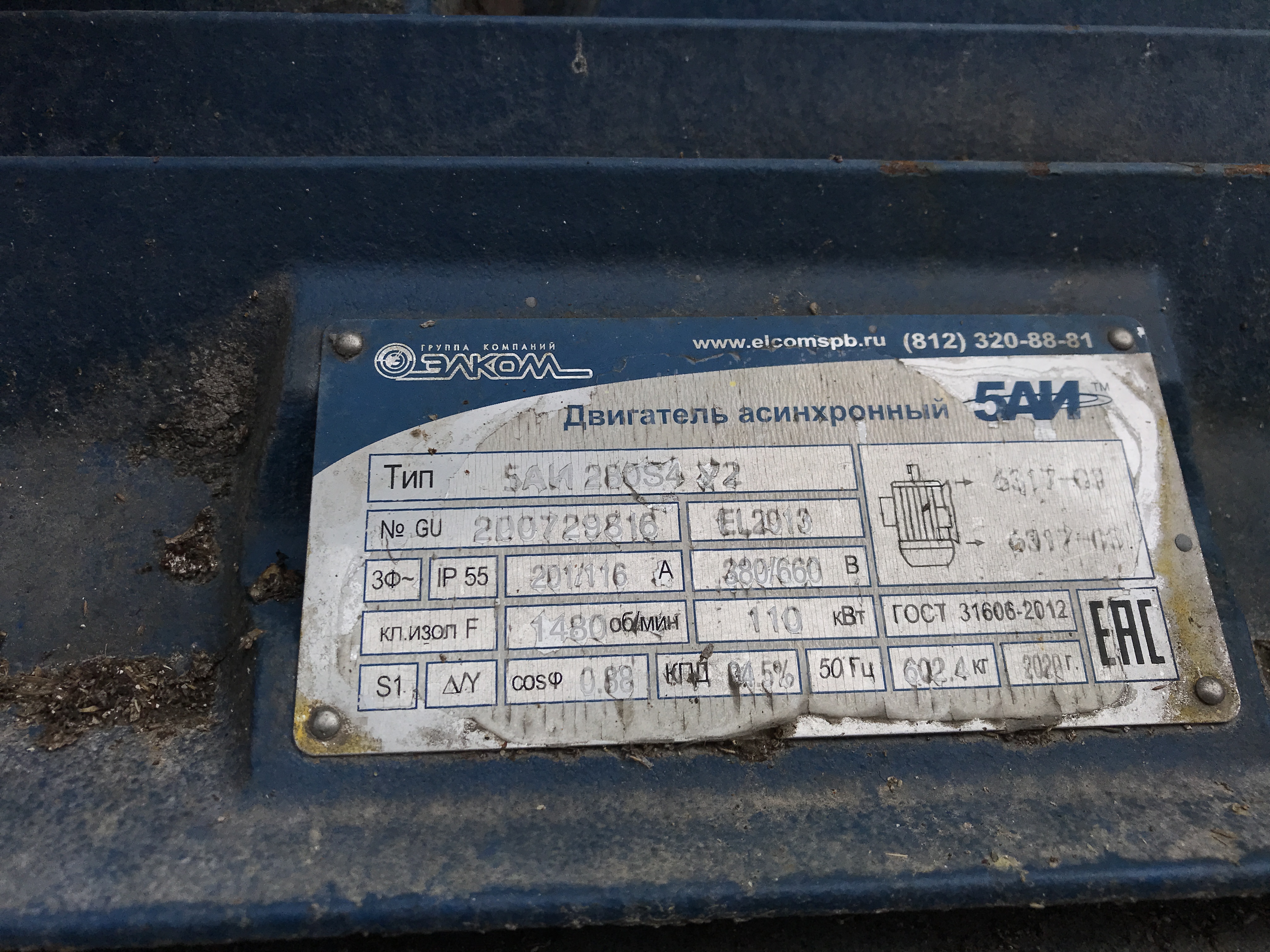

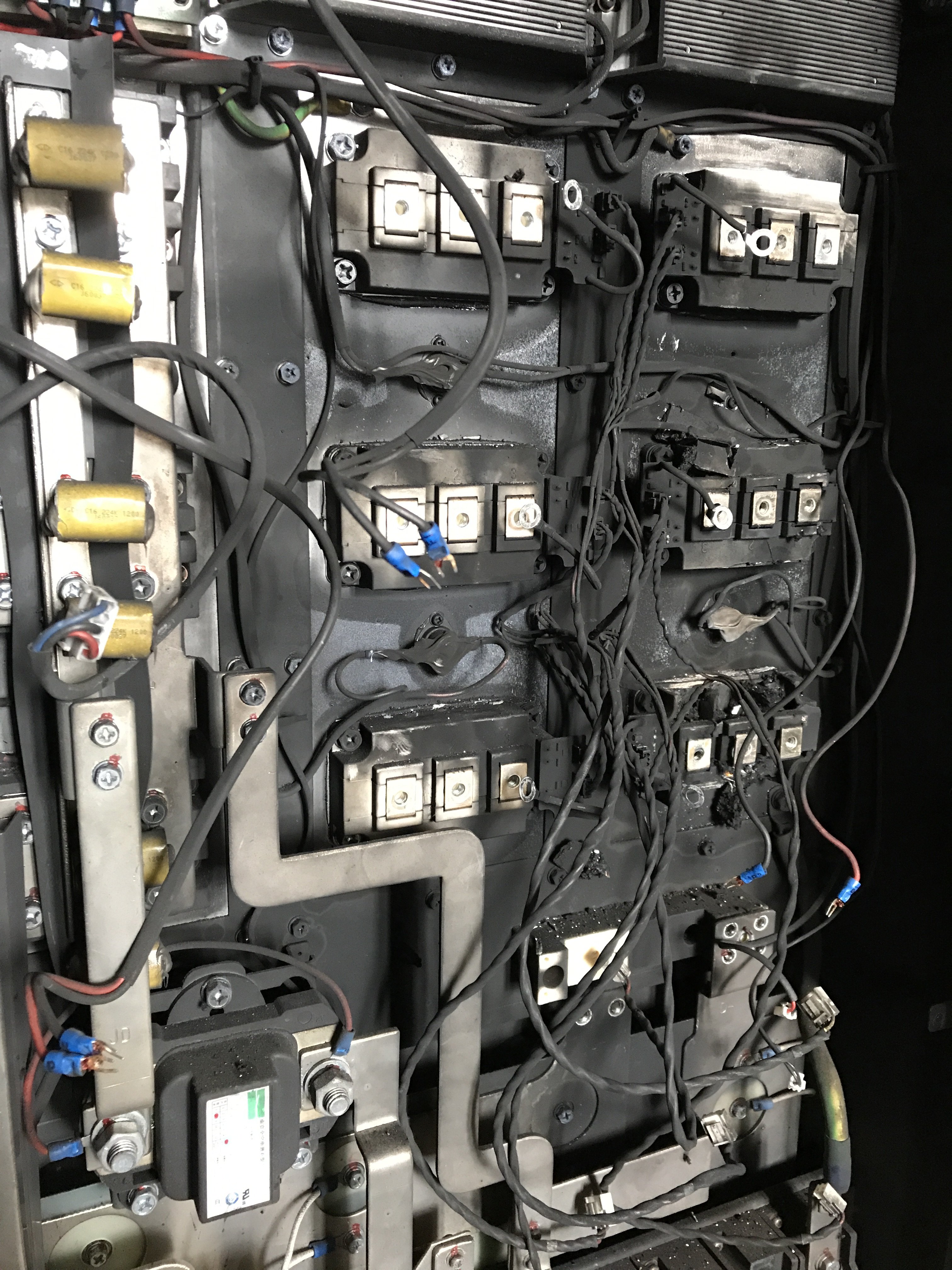

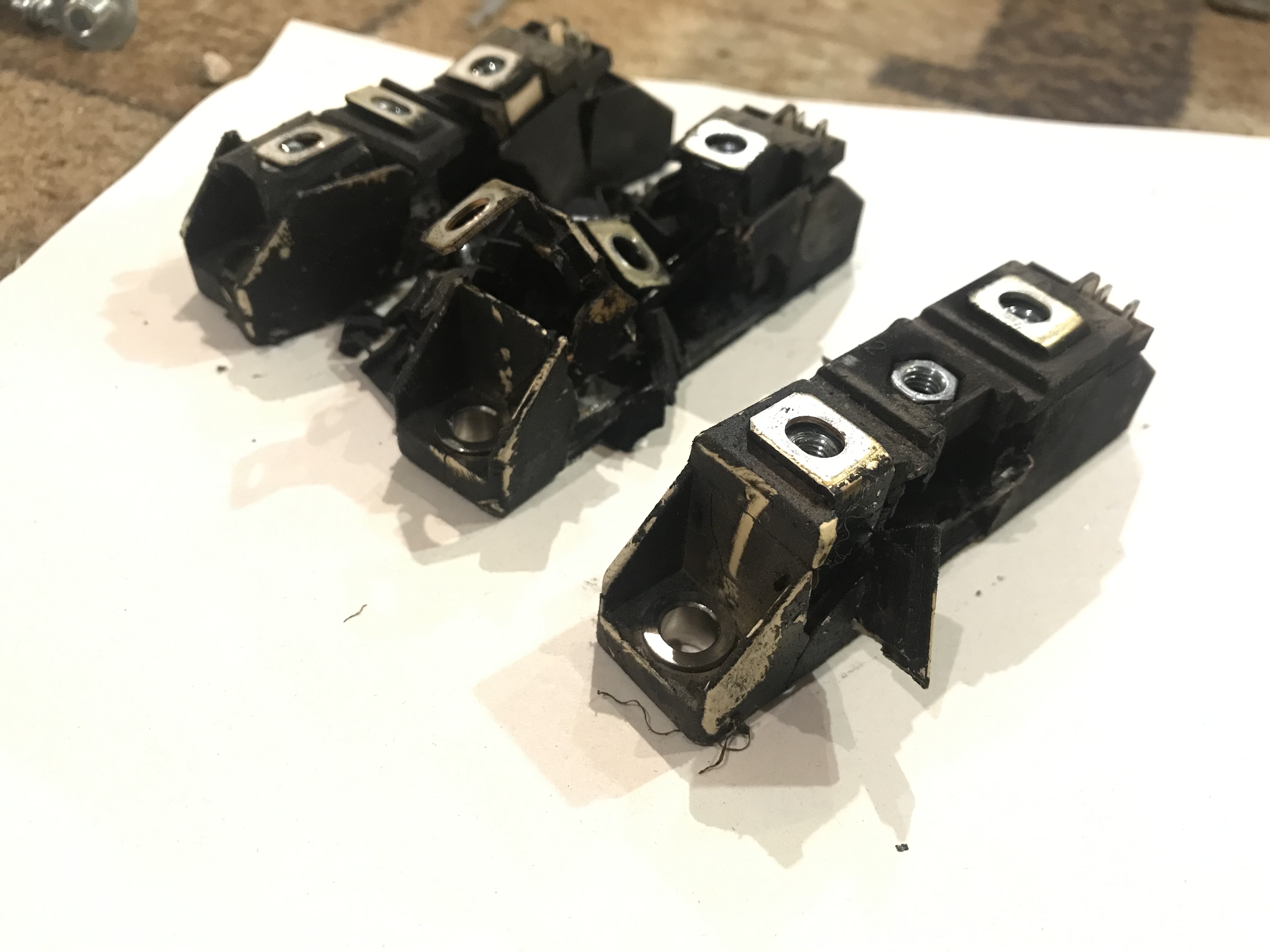

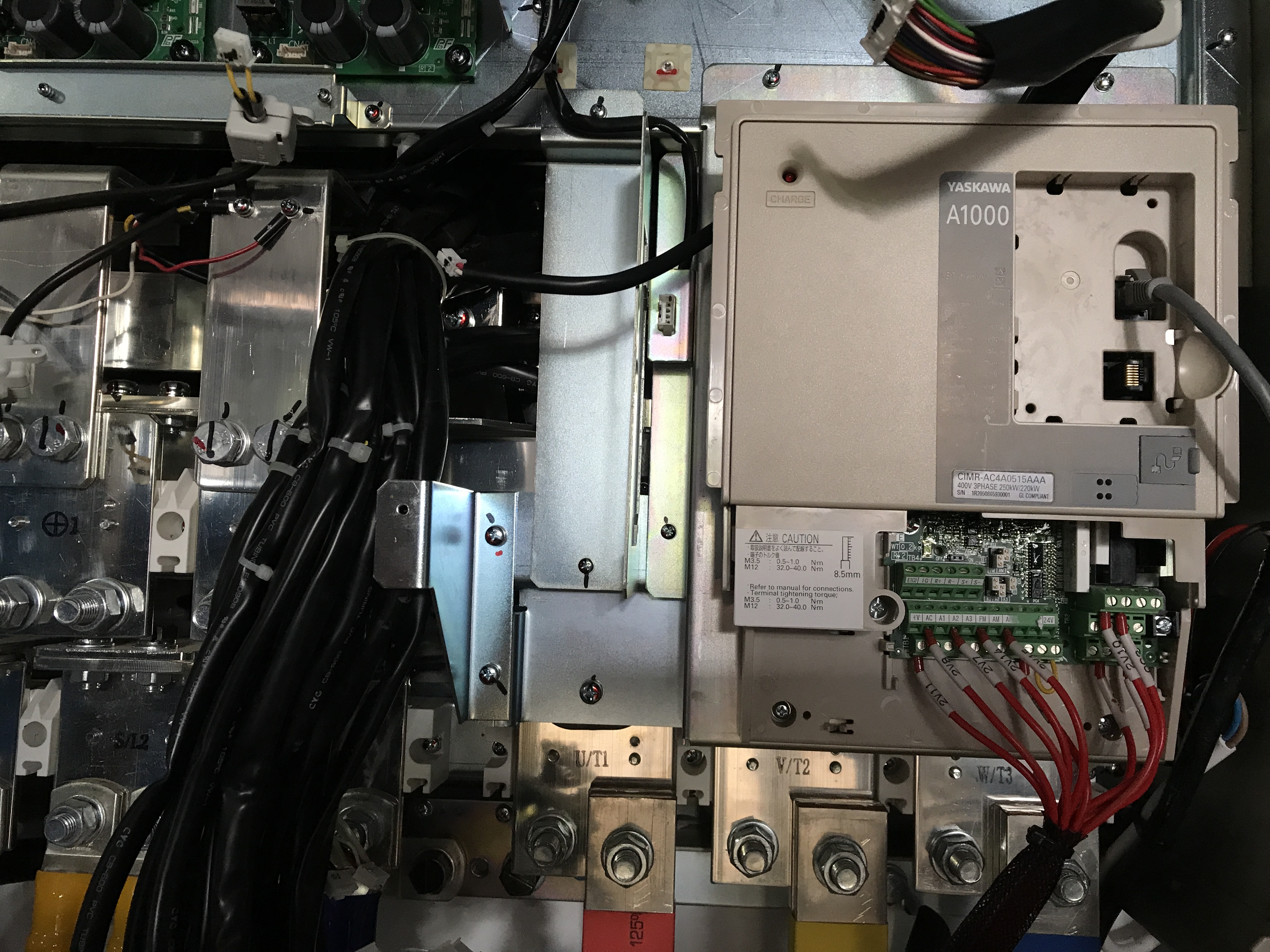

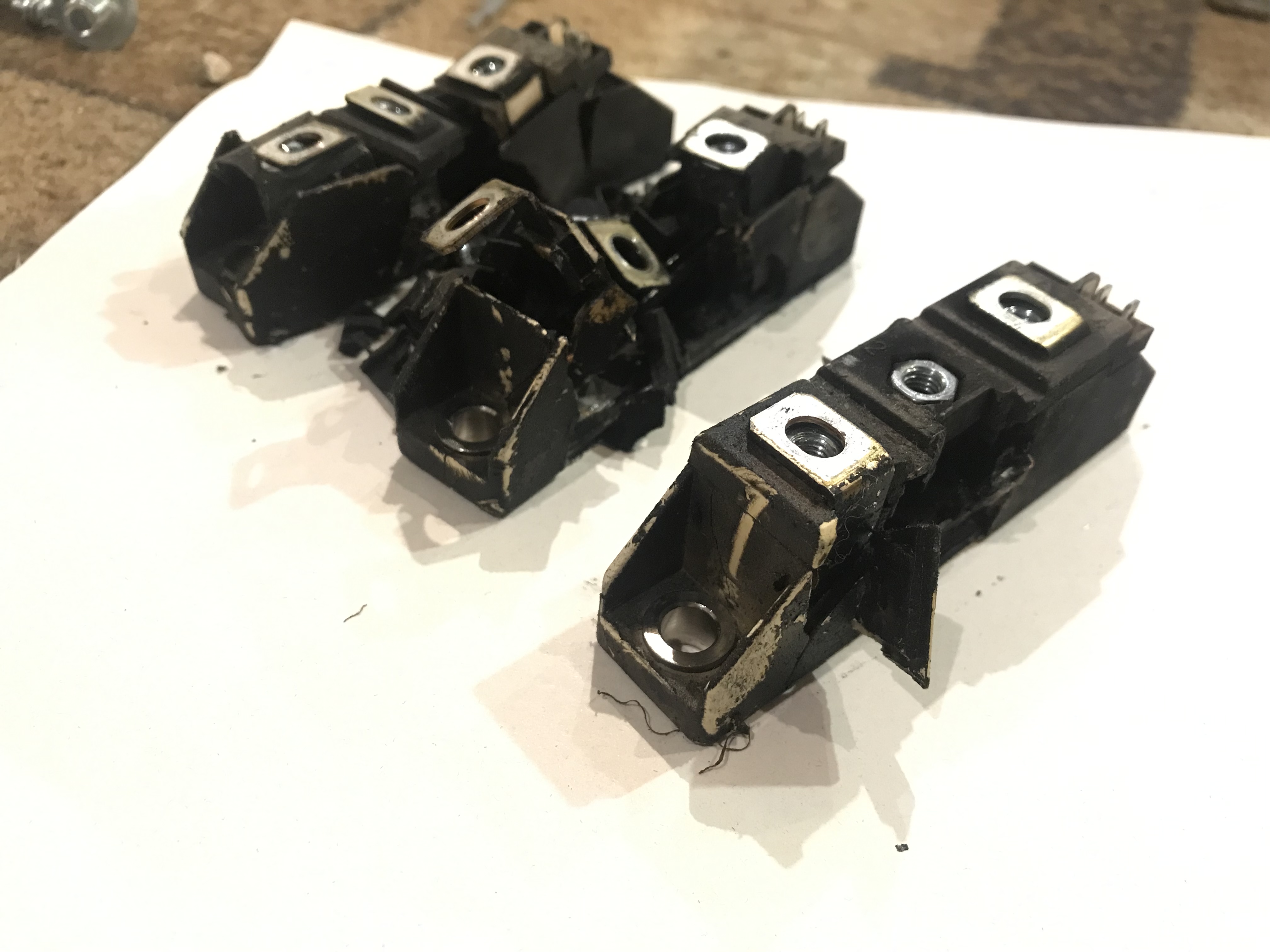

и такое (но это уже трест неслабого тока, к делу не относится):
Была поставлена задача перетряхнуть ferrofish pulse 16, в нём груда njm4580 (мелкота в soic-8),
все пошли под демонтаж и замену на адекватные скоростные оу… просто на эти работы набита рука, и имеется оснастка в виде спец.демонтажного паяльника под soic.
Ps. На фото частичный демонтаж оу upc4570 в роландопульте, и замена на 4562 на выходах (меняли не на всех каналах), входные каскады менялись на 1656.
ещё такое приходилось спасать:
и такое (но это уже трест неслабого тока, к делу не относится):
Последнее редактирование:

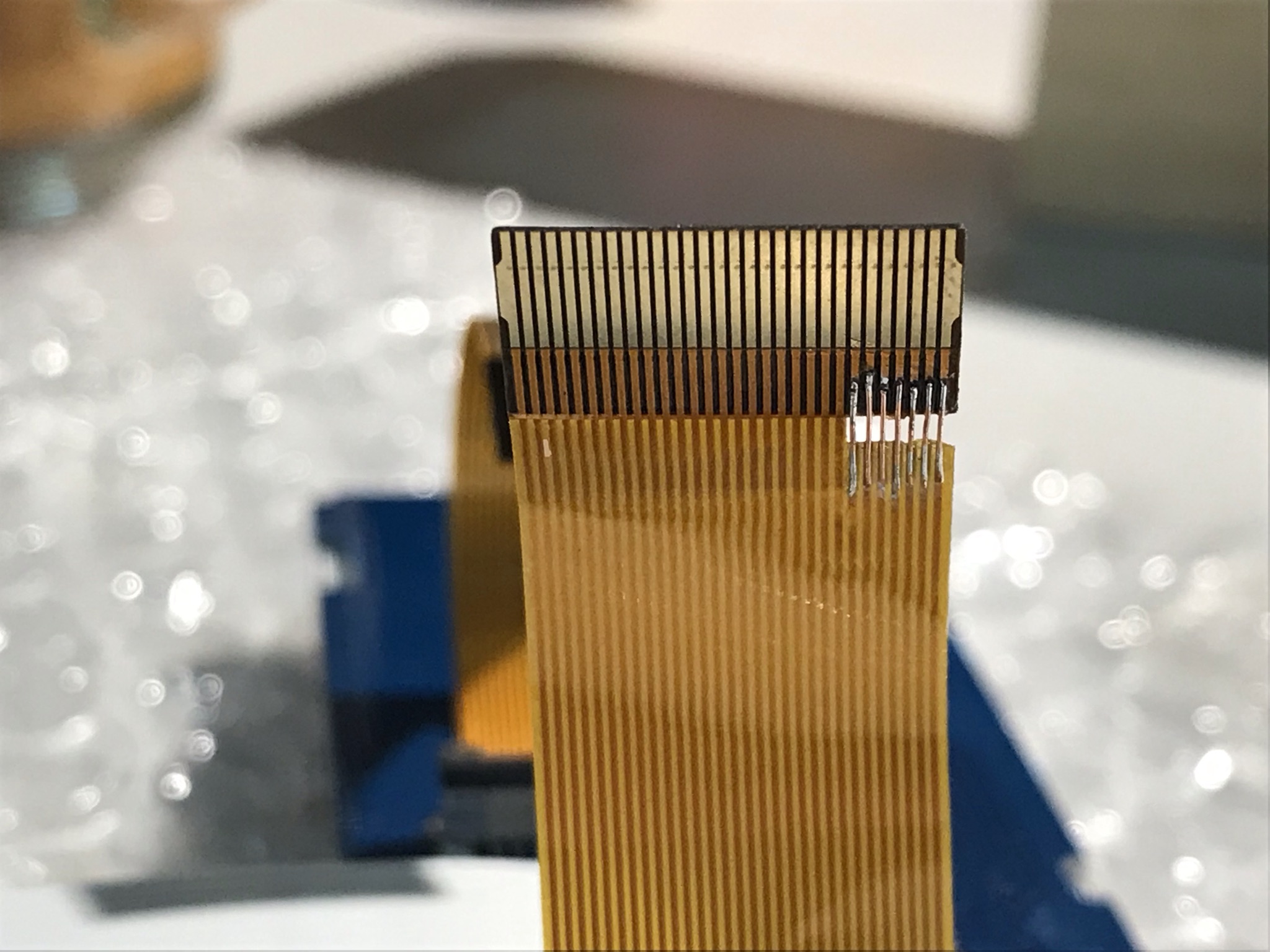

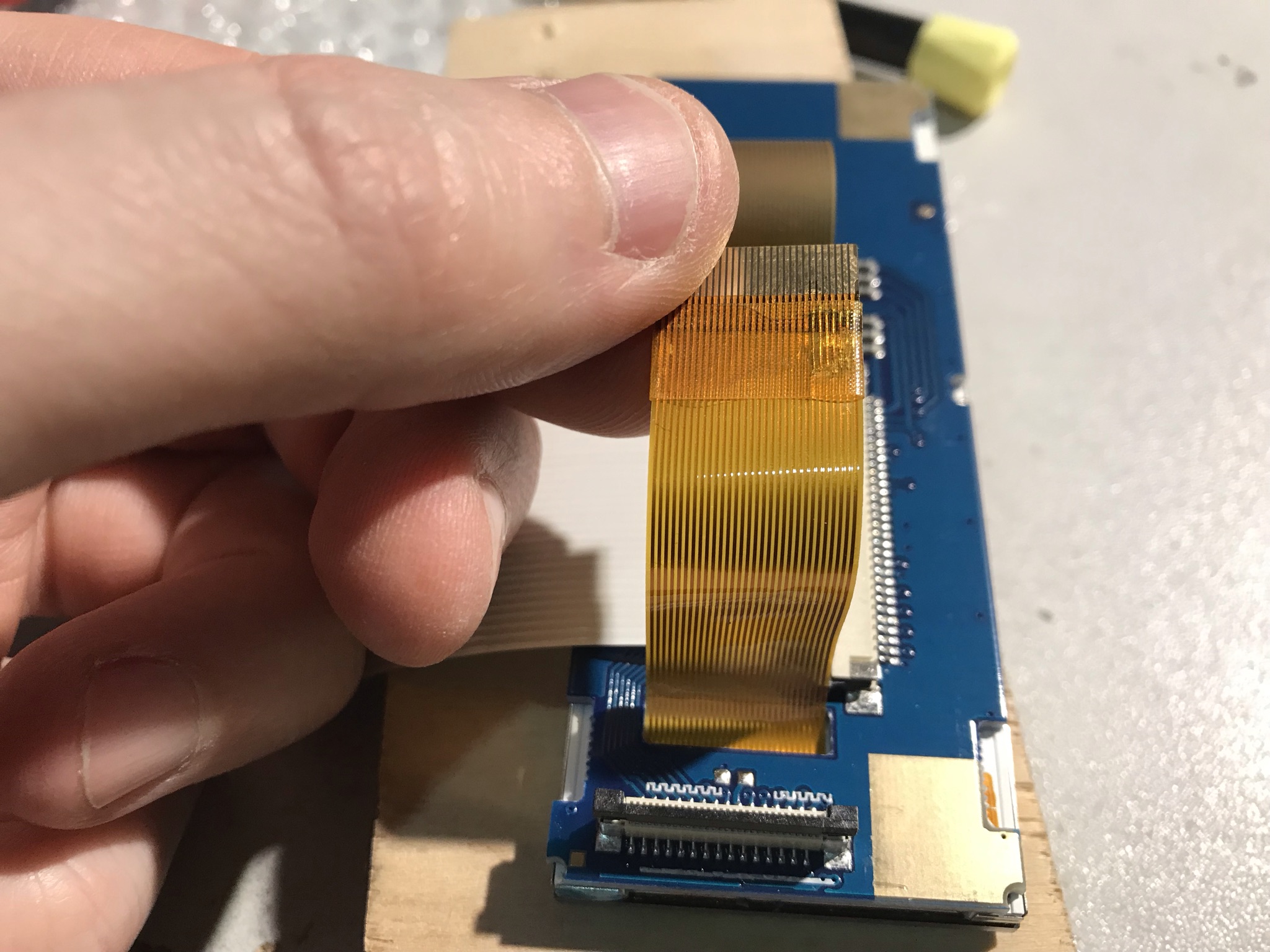

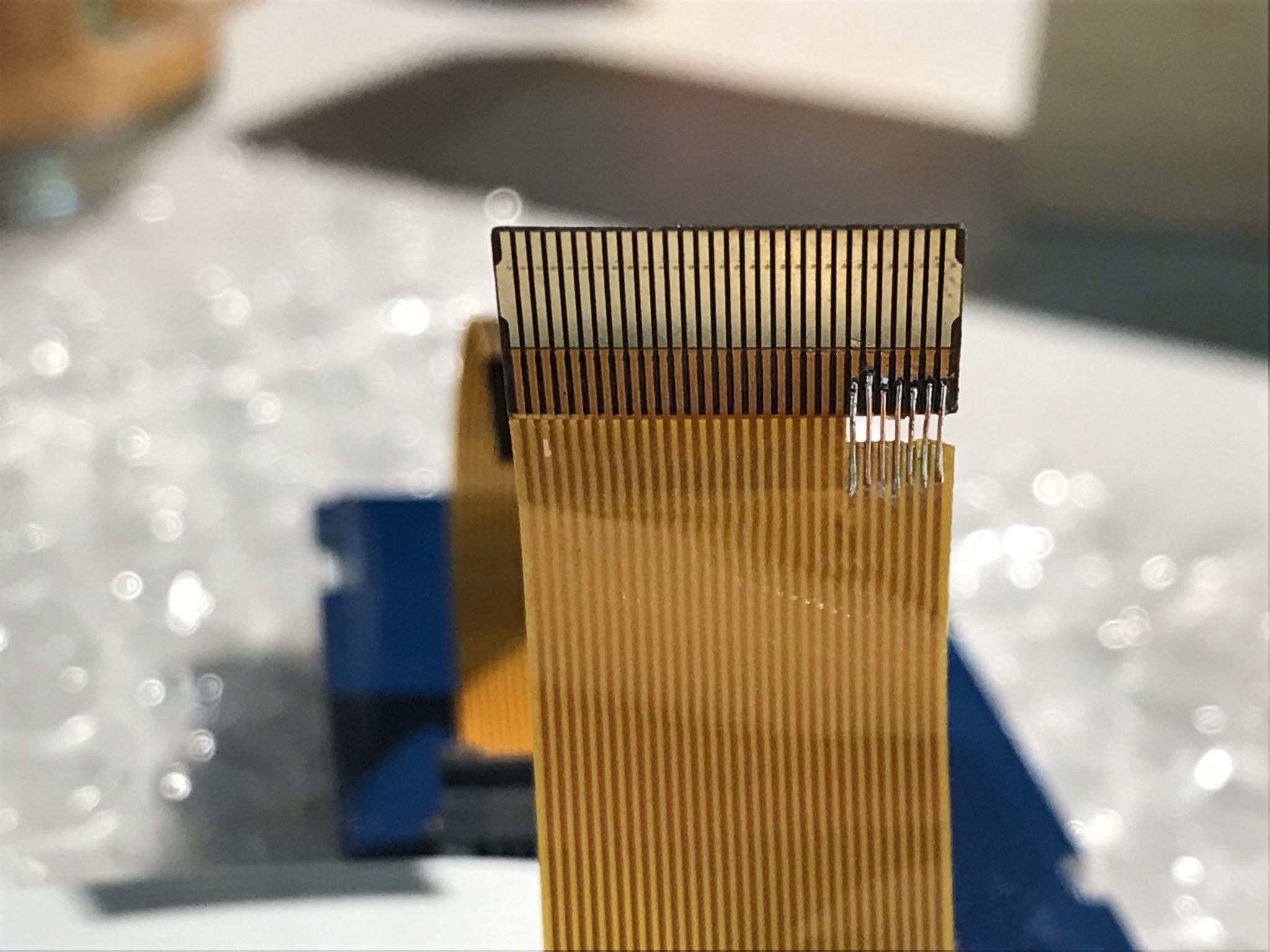

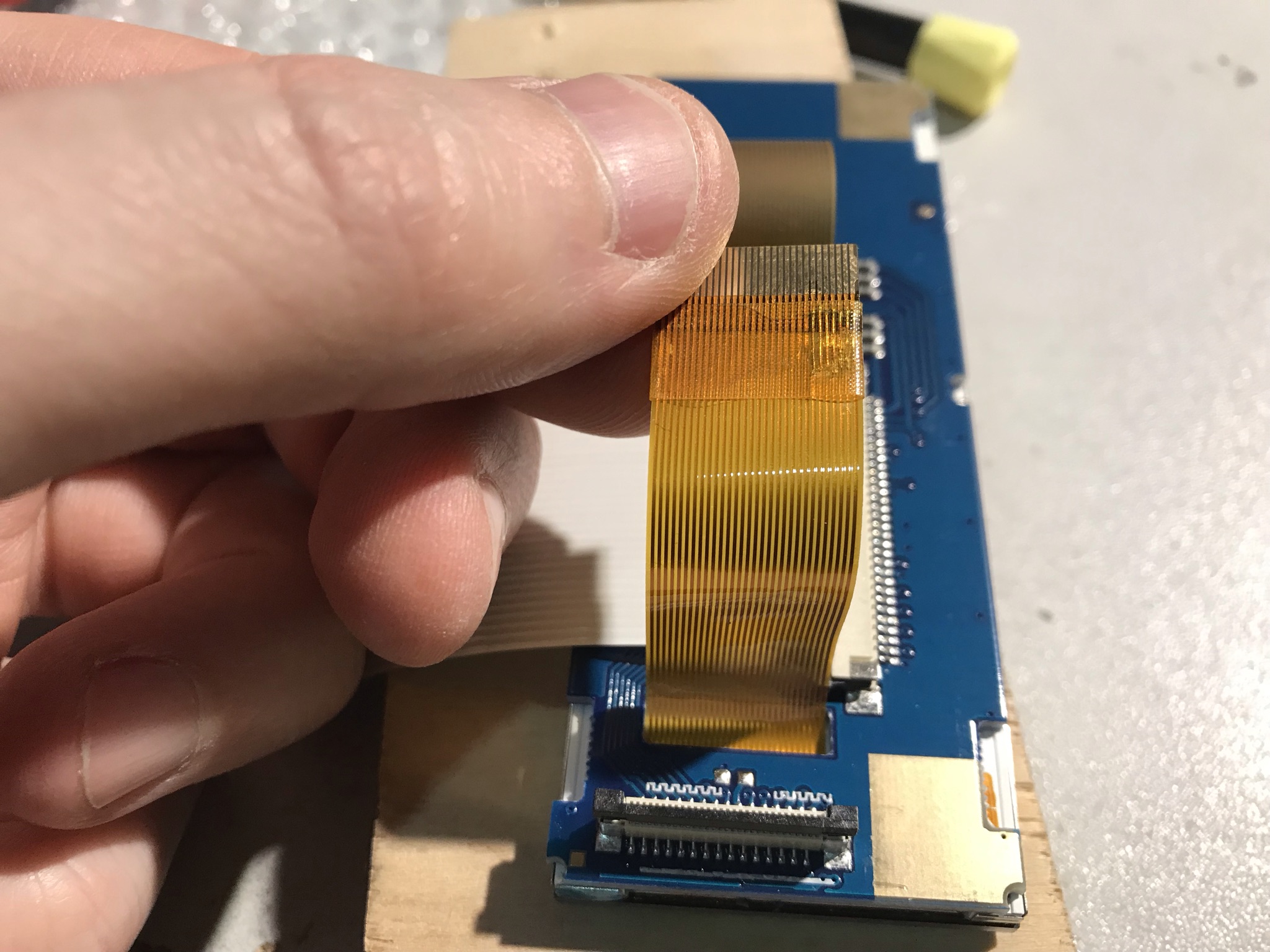

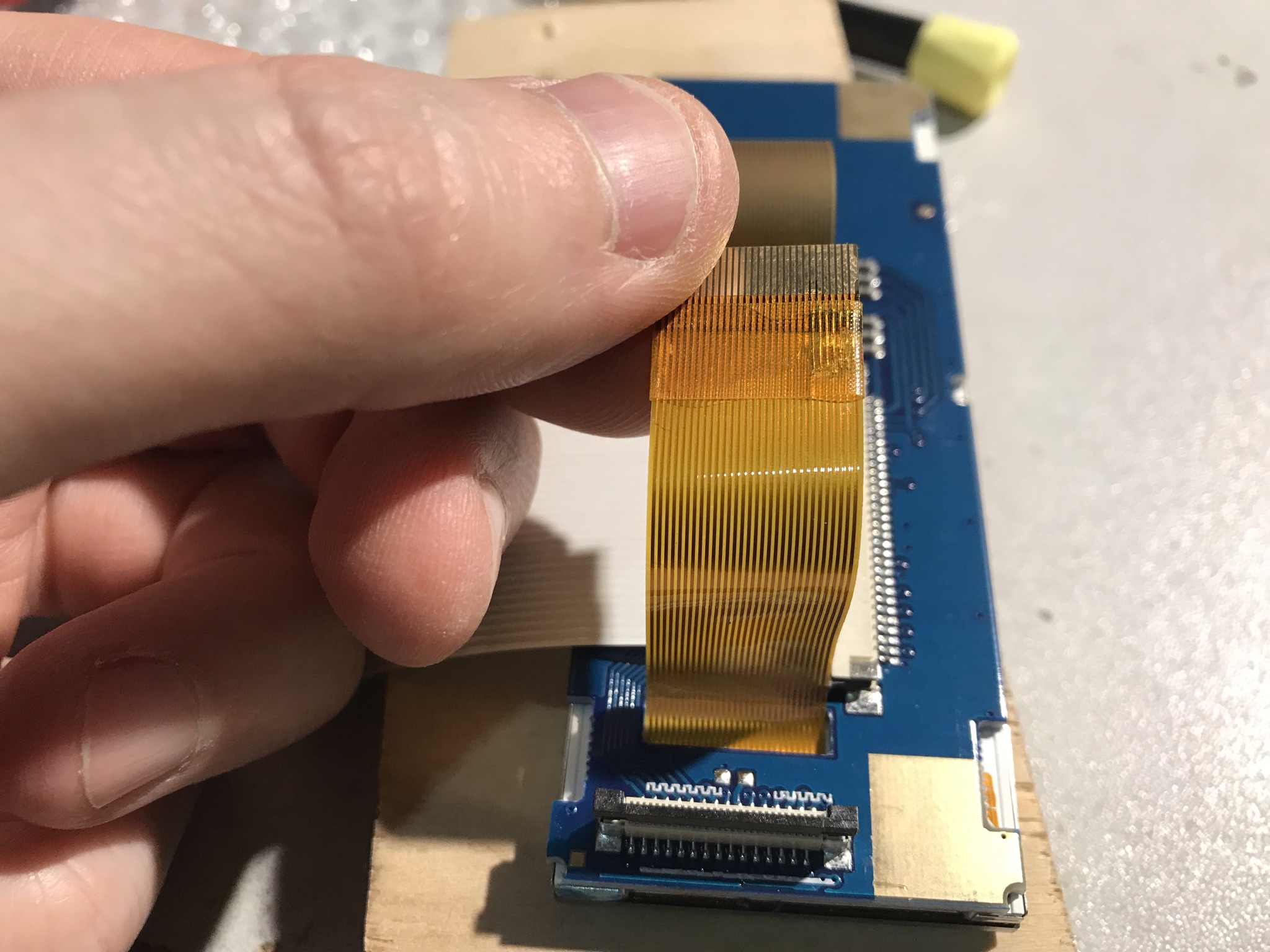

Самым обычным asahi 40/60.
Паяльник Antex 18 Вт с тонким скошенным круглым жалом d=2.5 (нерегулируемый, но не жарит). Время пайки каждой точки очень быстрое (доли секунды).
Перемычки - проволочки от гибкого монтажного провода. Восстановленную область зашпаклевал прозрачной мастикой и обернул вокруг шлейфа лакотканью.
Всем друзьям паяльника привет! Нужна диагностика гитарной педали EHX Electric Mistress V6 (1981)
15 лет назад была привезена из США - работала. Лежала пылилась в чулане. Намедни достал - не работает. Даже чистый сигнал (с выключенным эффектом) не проходит. Скорее всего - старость...что-то где-то отвалилось. Почему диагностика, а не ремонт - если сдохли-сгорели какие-то детали, то я буду искать не аналоги, а "родные" - тех лет. Это может занять какое-то время.
15 лет назад была привезена из США - работала. Лежала пылилась в чулане. Намедни достал - не работает. Даже чистый сигнал (с выключенным эффектом) не проходит. Скорее всего - старость...что-то где-то отвалилось. Почему диагностика, а не ремонт - если сдохли-сгорели какие-то детали, то я буду искать не аналоги, а "родные" - тех лет. Это может занять какое-то время.
@Taurus, привет, город укажите пож. )
Скорее всего что-то в цепи питания или сигнала отвалилось .. сгорать там нечему, если только не прошило какой-нибудь статикой вход или не вышел из строя каскад искусственной рабочей точки (ic4d).
По схеме там не тру байпас -
сигнал всегда проходит через первый каскад на ОУ, и при выключении педали сигнал снимается с его выхода. А по вашим описаниям получается, что даже этот каскад не работает ((
Скорее всего что-то в цепи питания или сигнала отвалилось .. сгорать там нечему, если только не прошило какой-нибудь статикой вход или не вышел из строя каскад искусственной рабочей точки (ic4d).
По схеме там не тру байпас -
сигнал всегда проходит через первый каскад на ОУ, и при выключении педали сигнал снимается с его выхода. А по вашим описаниям получается, что даже этот каскад не работает ((
-- Вы бы хоть город указали.
-- Электролиты, например? Более чем 40-летней давности?
Ну-ну.............
Город Москва.
Anthony Scott -Изначально проверял педаль на кроне - работала, но звук был какой-то глухой, без высоких. Я не знал полярность этой педали и пару дней назад безуспешно попытался измерить полярность мультиметром. Но вряд ли эти действия могли привести к поломке.
Лонгу- не надо ерничать. C тем, что невозможно "вернуть" - я не буду напрягаться. С тем, что возможно - буду. Я знаю вашу контору - вы улучшаете-перепаивайте различные приборы. Я ничего улучшать-перепаивать не собираюсь - я хочу максимально сохранить аутентичность этой редкой педали. И это совершенно нормальное желание - не "зробить из винтажа новодел". Тем более, что у меня уже есть современная Deluxe Electric Mistress.
Anthony Scott -Изначально проверял педаль на кроне - работала, но звук был какой-то глухой, без высоких. Я не знал полярность этой педали и пару дней назад безуспешно попытался измерить полярность мультиметром. Но вряд ли эти действия могли привести к поломке.
Лонгу- не надо ерничать. C тем, что невозможно "вернуть" - я не буду напрягаться. С тем, что возможно - буду. Я знаю вашу контору - вы улучшаете-перепаивайте различные приборы. Я ничего улучшать-перепаивать не собираюсь - я хочу максимально сохранить аутентичность этой редкой педали. И это совершенно нормальное желание - не "зробить из винтажа новодел". Тем более, что у меня уже есть современная Deluxe Electric Mistress.
Последнее редактирование:
- to Taurus: "не надо ерничать " (с)
Где вы увидели про улучшение?
Про элекролиты такого возраста - даже говорить бессмысленно. Бо не бывает.
А если там (не дай бог!) стоят "капельки" (ниобий) - то это вобще мрак.
Ничего, что на вашей собственной схеме везде указана полярность питания в виде плюсов (+) ?...
Где вы увидели про улучшение?
-- Успехов вам в поисках деталей 40-летней давности. Те же 4558 были у трёх изготовителей.
Про элекролиты такого возраста - даже говорить бессмысленно. Бо не бывает.
А если там (не дай бог!) стоят "капельки" (ниобий) - то это вобще мрак.
-- Шедевр! В цитаты, срочно!
Ничего, что на вашей собственной схеме везде указана полярность питания в виде плюсов (+) ?...
Long, продолжаете выерничать? Я не радиолюбитель и в схемах не разбираюсь. Если бы разбирался - сам бы все починил. Ну а вы извольте идти nax. Я с самодовольными хамами-хохмачами, которые сами от себя тащатся (типа, какой я юморной) не общаюсь. Я и сам был таким же придурком , только тогда мне было 15 лет.
Думаю от того современные или детали тех времен принципиально звук не изменится. Там в звуковом тракте либо оу 4558 крякнул либо дискретно-анаогоговая линия задержки SAD1024. Хотя, если нет прямого звука без эффекта то 4558 вероятнее всего. Или по питанию цепи в обрыве где то. Но еще раз повторюсь в подобных схемах звук зависит от самих схемных решений в большей степени, а не от элементной базы.
По питанию смотрю стабилитрон стоит, от переполюсовки случайной защитить должен.
Еще момент в пользу сдохшего ОУ 4558: тембр звука глухой. Там на этом же оу реализован фильтр, который задирает высокие перед линией задержки, чтобы полезным сигналом «переорать» ее собственные шумы, а после нее высокие обратно заваливаются. Так вот в случае выхода из строя 4558 этот фильтр высокие не поднимает и тембр будет более мутным. В общем думаю 4558 надо заменить первым делом. Или в обвязке этой микросхемы непропай где то от старости.
По питанию смотрю стабилитрон стоит, от переполюсовки случайной защитить должен.
Еще момент в пользу сдохшего ОУ 4558: тембр звука глухой. Там на этом же оу реализован фильтр, который задирает высокие перед линией задержки, чтобы полезным сигналом «переорать» ее собственные шумы, а после нее высокие обратно заваливаются. Так вот в случае выхода из строя 4558 этот фильтр высокие не поднимает и тембр будет более мутным. В общем думаю 4558 надо заменить первым делом. Или в обвязке этой микросхемы непропай где то от старости.
Последнее редактирование:
-- Имхо - всё же электролиты. Было б фото платы - можно б было точно сказать.
В 80-х почму-то везде пихали ниобиевые "капельки", которые дохли очень быстро.
В своих Dynacord CLS, купленных трупами - сразу, не глядя, заменил их все на
самые обычные электролиты. И всё заработало!
вероятность появления какого-либо сигнала на его выходе вообще нулевая.
Вообще - из личного опыта, микросхемы намного более живучи, чем все остальные
детали. И пайки, которые частенько выглядят картинками, а внутри - чёрные выводы...
В 80-х почму-то везде пихали ниобиевые "капельки", которые дохли очень быстро.
В своих Dynacord CLS, купленных трупами - сразу, не глядя, заменил их все на
самые обычные электролиты. И всё заработало!
-- Скорее всего звука просто не будет. Первый ОУ стоит повторителем, а при этом
вероятность появления какого-либо сигнала на его выходе вообще нулевая.
Вообще - из личного опыта, микросхемы намного более живучи, чем все остальные
детали. И пайки, которые частенько выглядят картинками, а внутри - чёрные выводы...
Я имел в виду, если сдох именно тот оу на котором фильтр реализован, может через обвязку сигнал проникал дальше. А может как раз в обвязке дефект такой, что сигнал без подьема высоких попадал дальше. Понятно, что вероятнее всего тишина при дохлом оу. Но как было выше описано, до этого был глухой сигнал. Вот я гипотезу и построил Понятно, что сказать что сгорело можно только после успешного ремонта.
Понятно, что сказать что сгорело можно только после успешного ремонта.Эх, как вспомню, так вздрогну свое боевое прошлое)) Шлейфы от разных ноутов и смартфонов (sic!), съеденные коррозией после залития. Заказать все это можно не всегда, тем более быстро, и клиенту нужно обычно все вчера)) Приходилось паять такое, даже без микроскопа первые пару-тройку лет(((
А есть смысл в подобном паяльнике? Я как-то по старинке привык, пройтись по выводам родной бессвинцовки паяльником со свиноцово-содержащим припоем (ну или сплавом Розе, если рядом что-то сильно плавкое), дальше феном подуть щадящей температурой и все снялось.
Последнее редактирование:
Это быстрый локальный нагрев контактов и демонтаж ОУ за 1-2 сек,
а также значительное снижение термического воздействия на находящиеся рядом компоненты
и особенно плёночные конденсаторы, которые в обвязке применяются нередко, феном рядом с ними работать не желательно …
Понятно. Я когда вокруг все плотно и плавко выпаиваю сплавом Розе и паяльником. Но опять-таки, с корпусами типа QFN/BGA номер не пройдет.

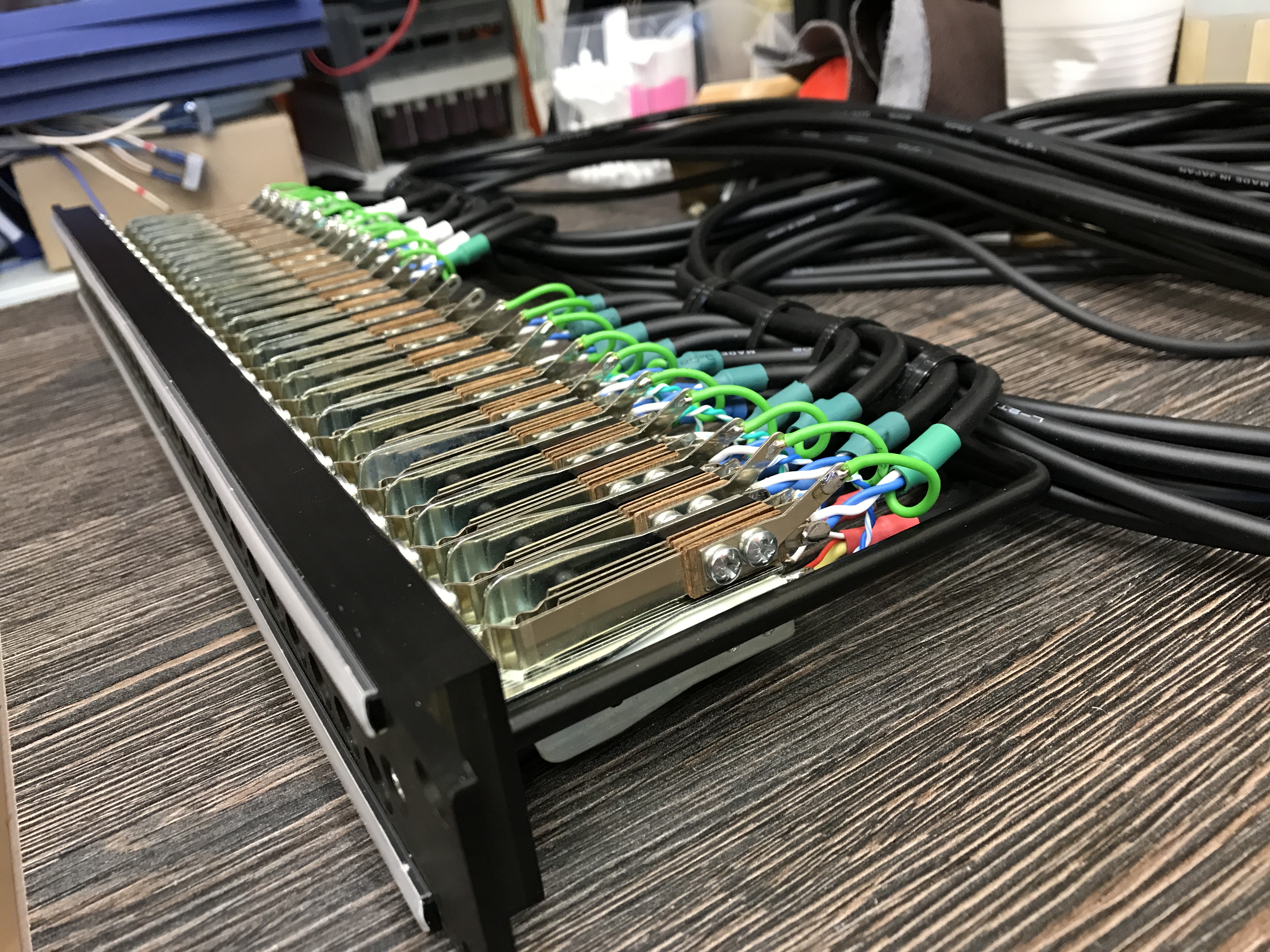

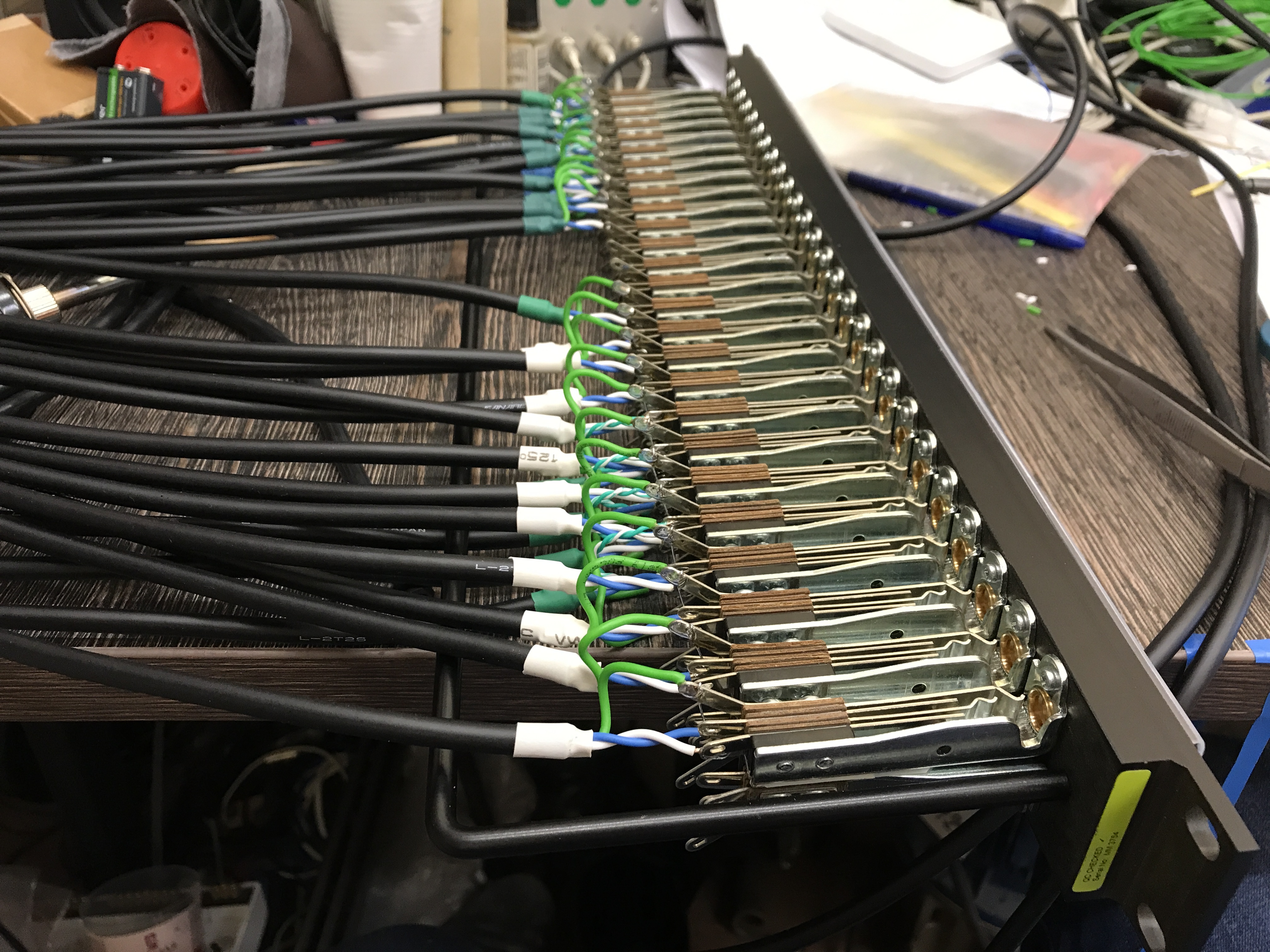

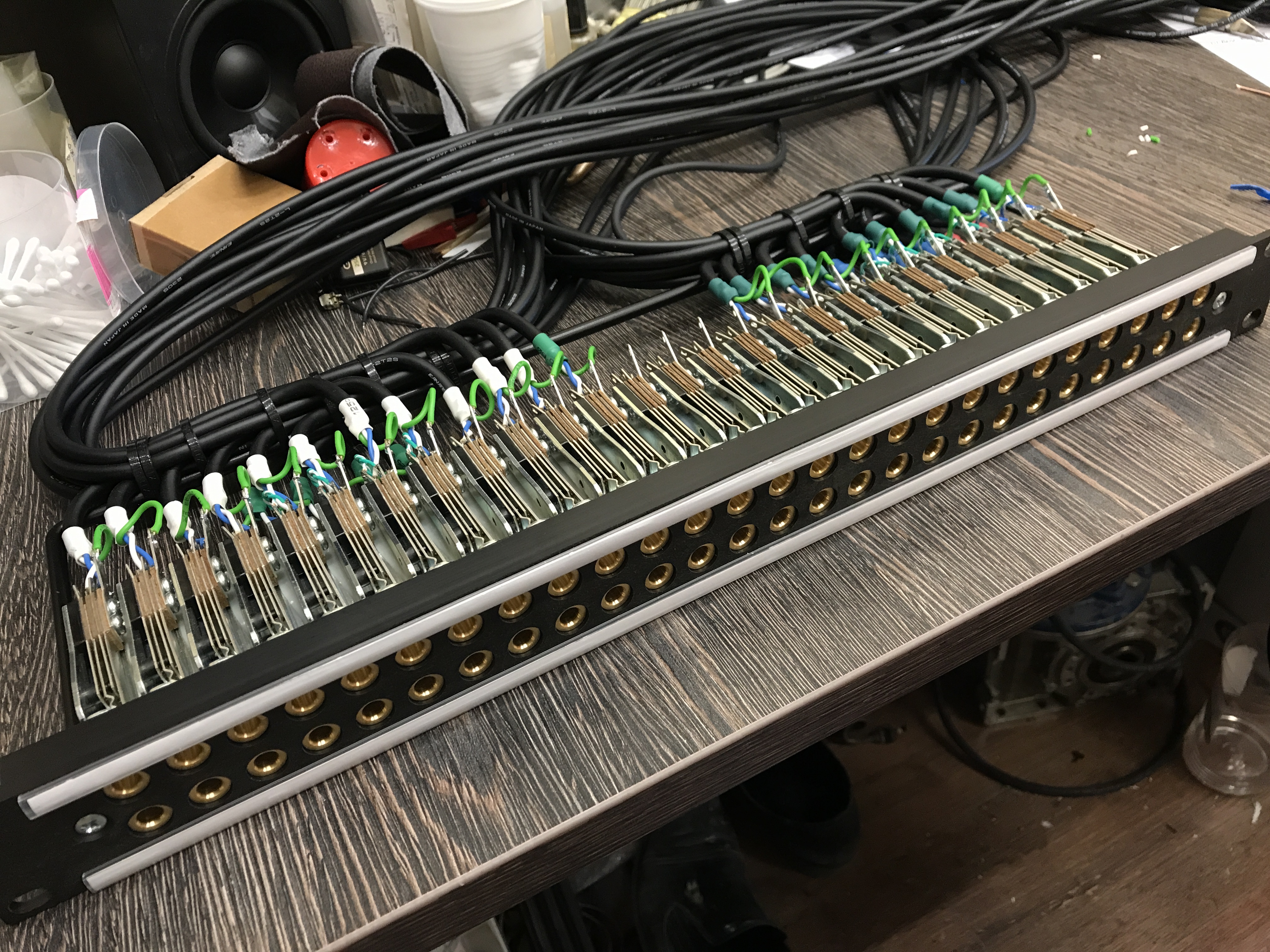

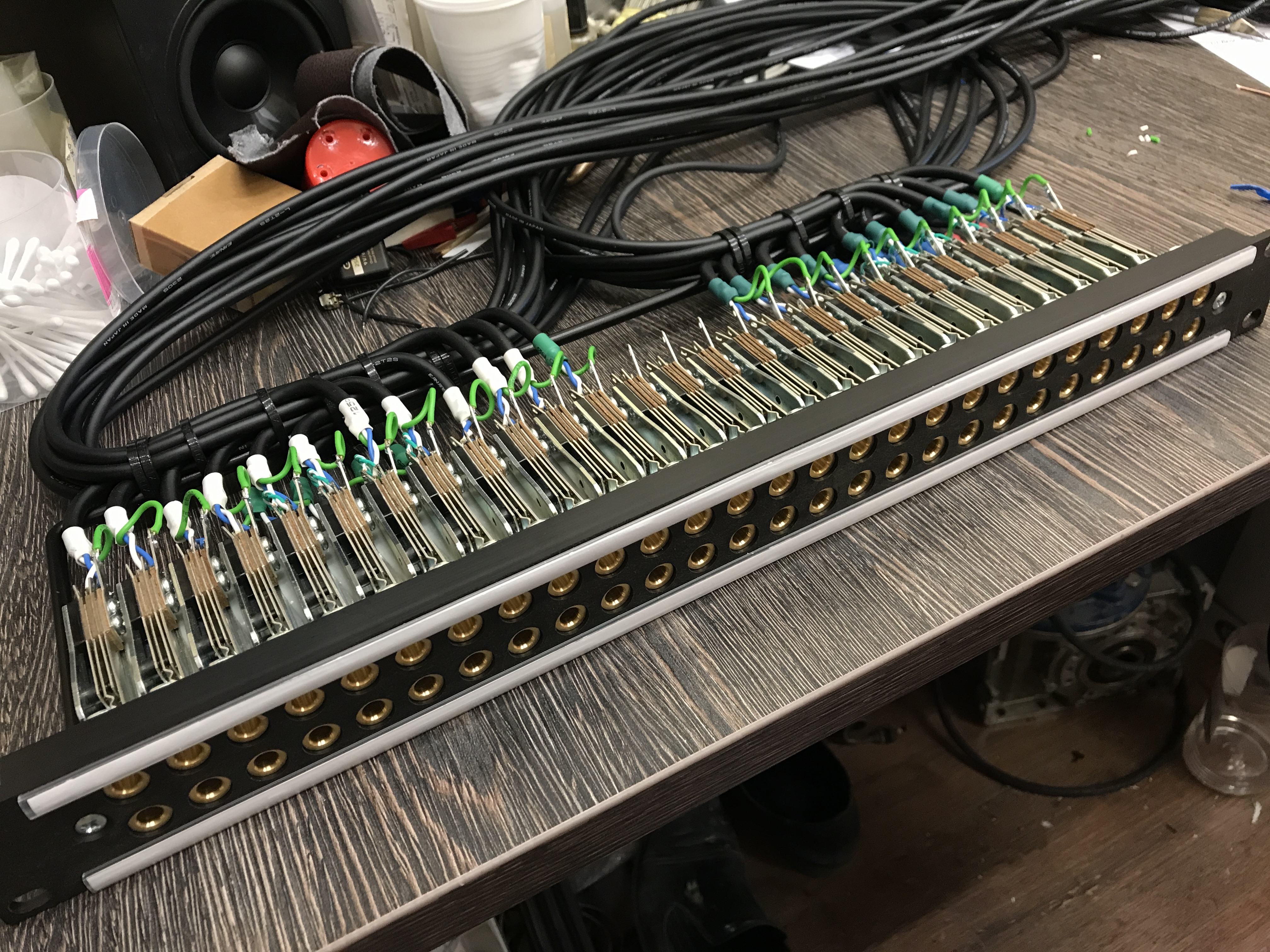

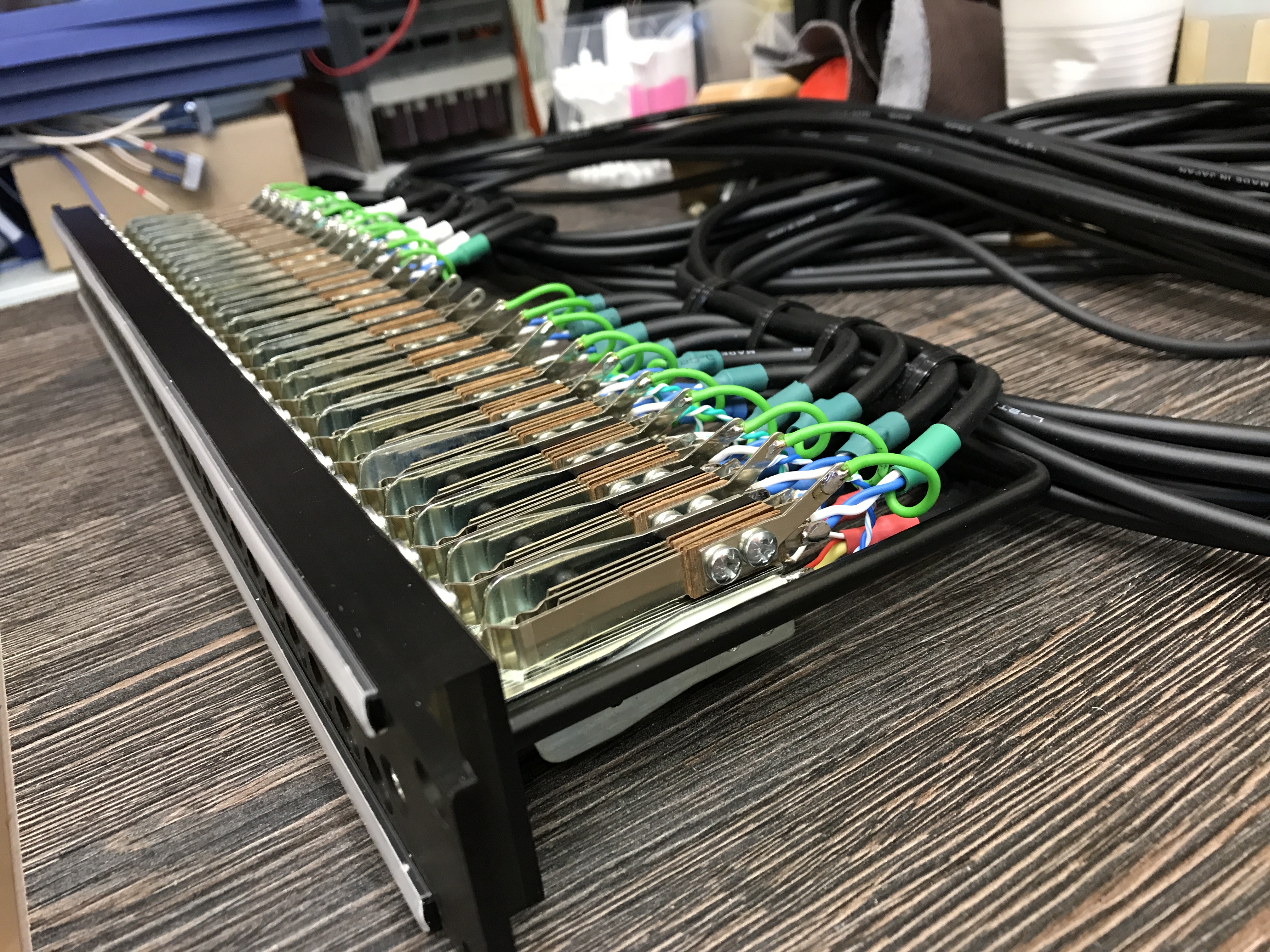

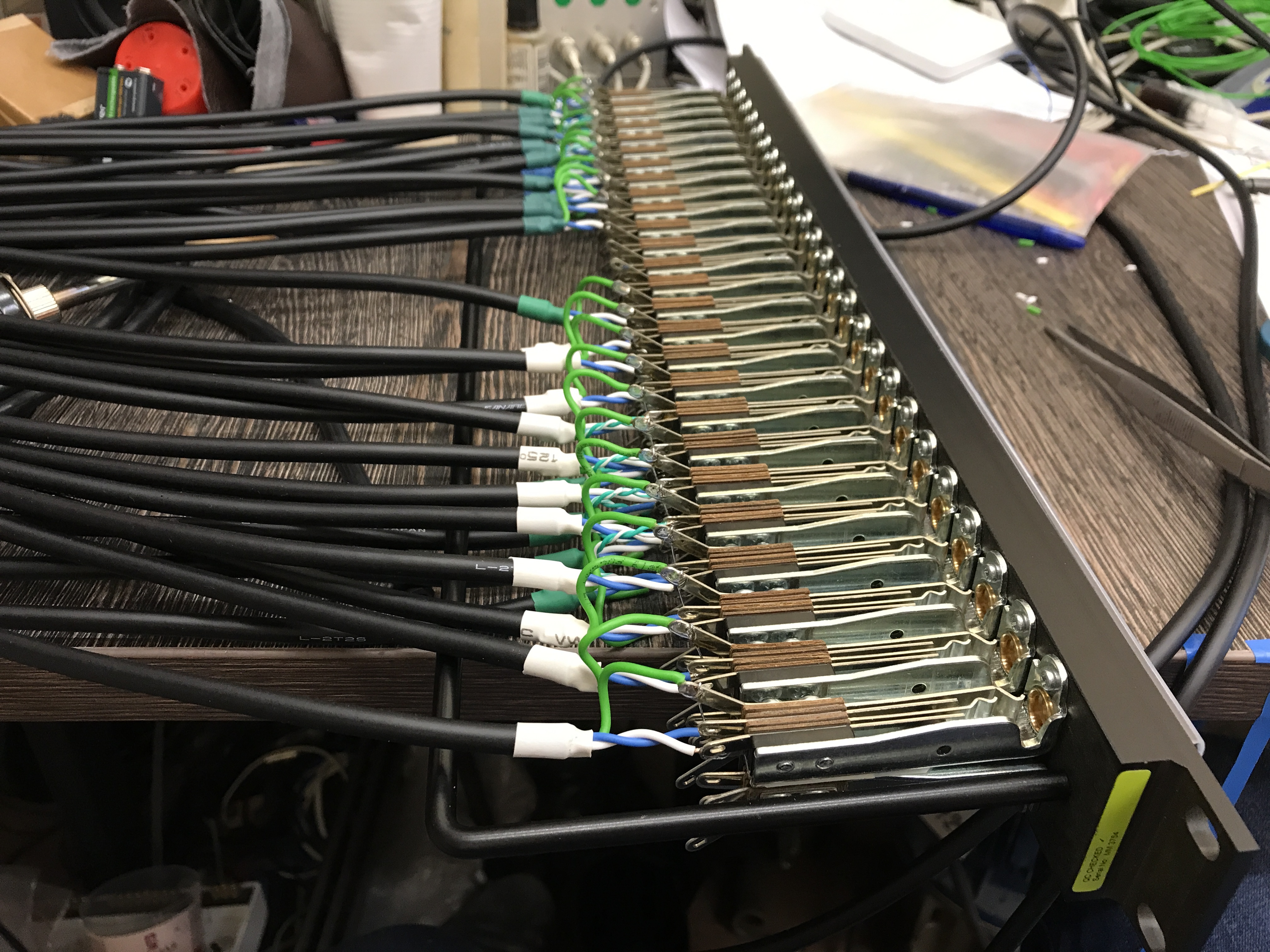

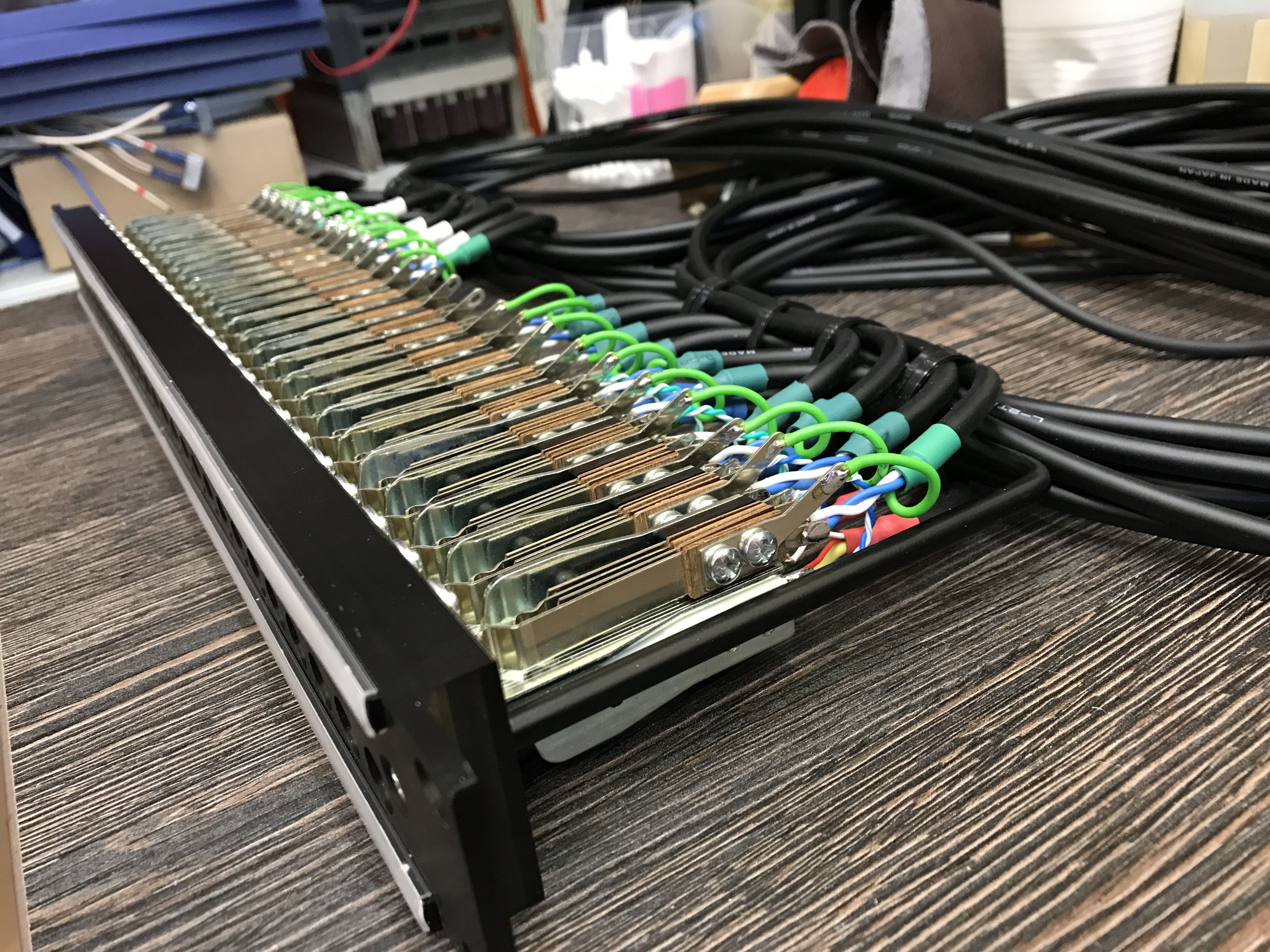

Небольшой отчёт в поддержку темы.
Не так давно обратился приятель с назревшей проблемой коммутации железа в его домашней студии (несколько синтов, 2-3 прибора обработки, интерфейс Discrete 4, и разная мелочь).
От покупки готовой панели (типа Rean или Dbx PB-48) с TRS гнёздами на печатных платах я его отговорил,
нашли с ним нормальную новую лонгфреймовую панель на «почтовых» джеках.

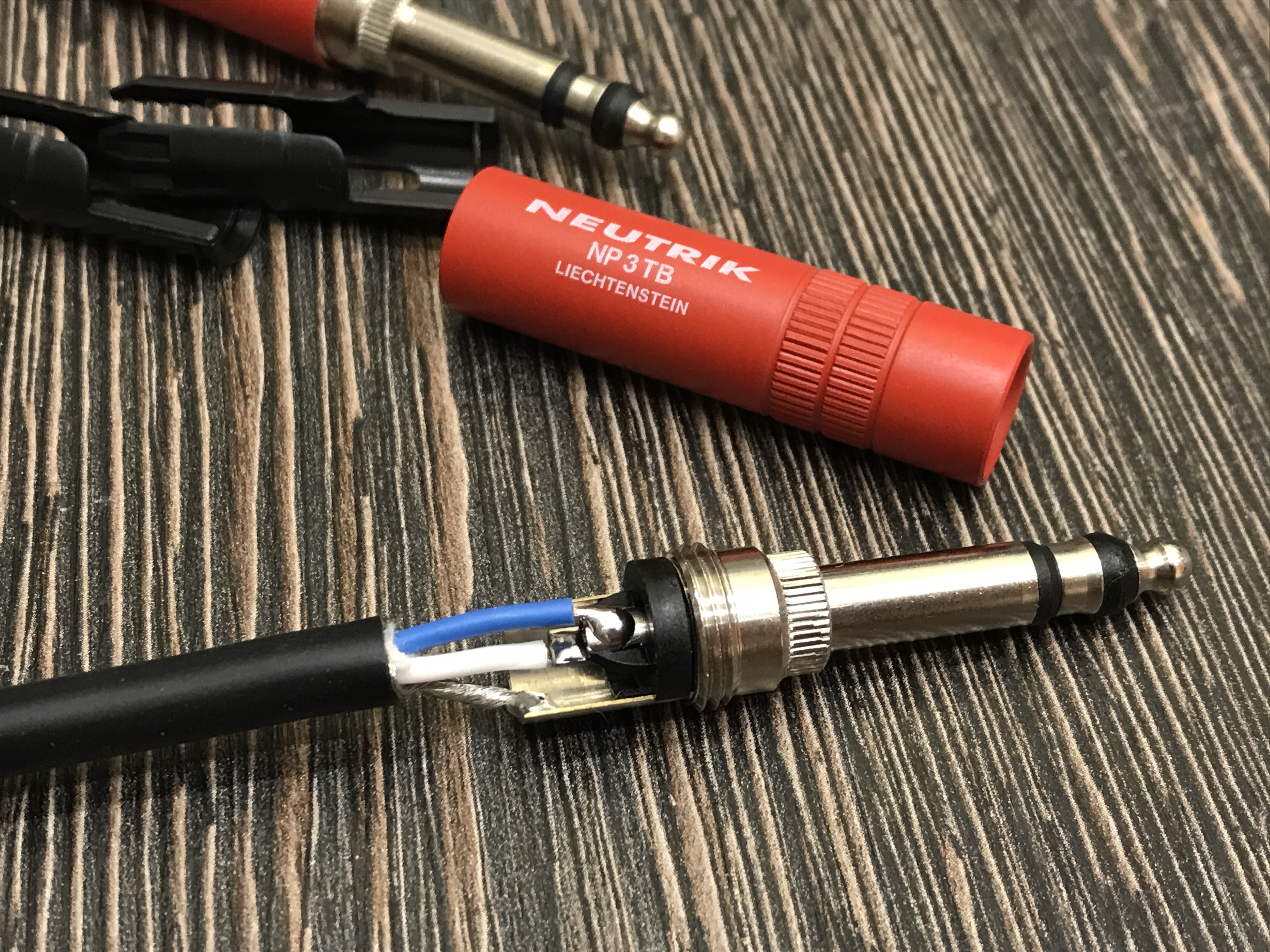

Вся пайка заняла 3 дня, и немало времени ушло на расплетения очень плотного экрана кабеля L-2t2s перед пайкой его концов к панели и разъёмам. Панель - Mosses&Mitchell.
Не так давно обратился приятель с назревшей проблемой коммутации железа в его домашней студии (несколько синтов, 2-3 прибора обработки, интерфейс Discrete 4, и разная мелочь).
От покупки готовой панели (типа Rean или Dbx PB-48) с TRS гнёздами на печатных платах я его отговорил,
нашли с ним нормальную новую лонгфреймовую панель на «почтовых» джеках.
Вся пайка заняла 3 дня, и немало времени ушло на расплетения очень плотного экрана кабеля L-2t2s перед пайкой его концов к панели и разъёмам. Панель - Mosses&Mitchell.
