APOGEE AD 16X STRIP (1 онлайн

[FunkyShoes]

На днях разбирал и чистил от пыли свою AD16X.

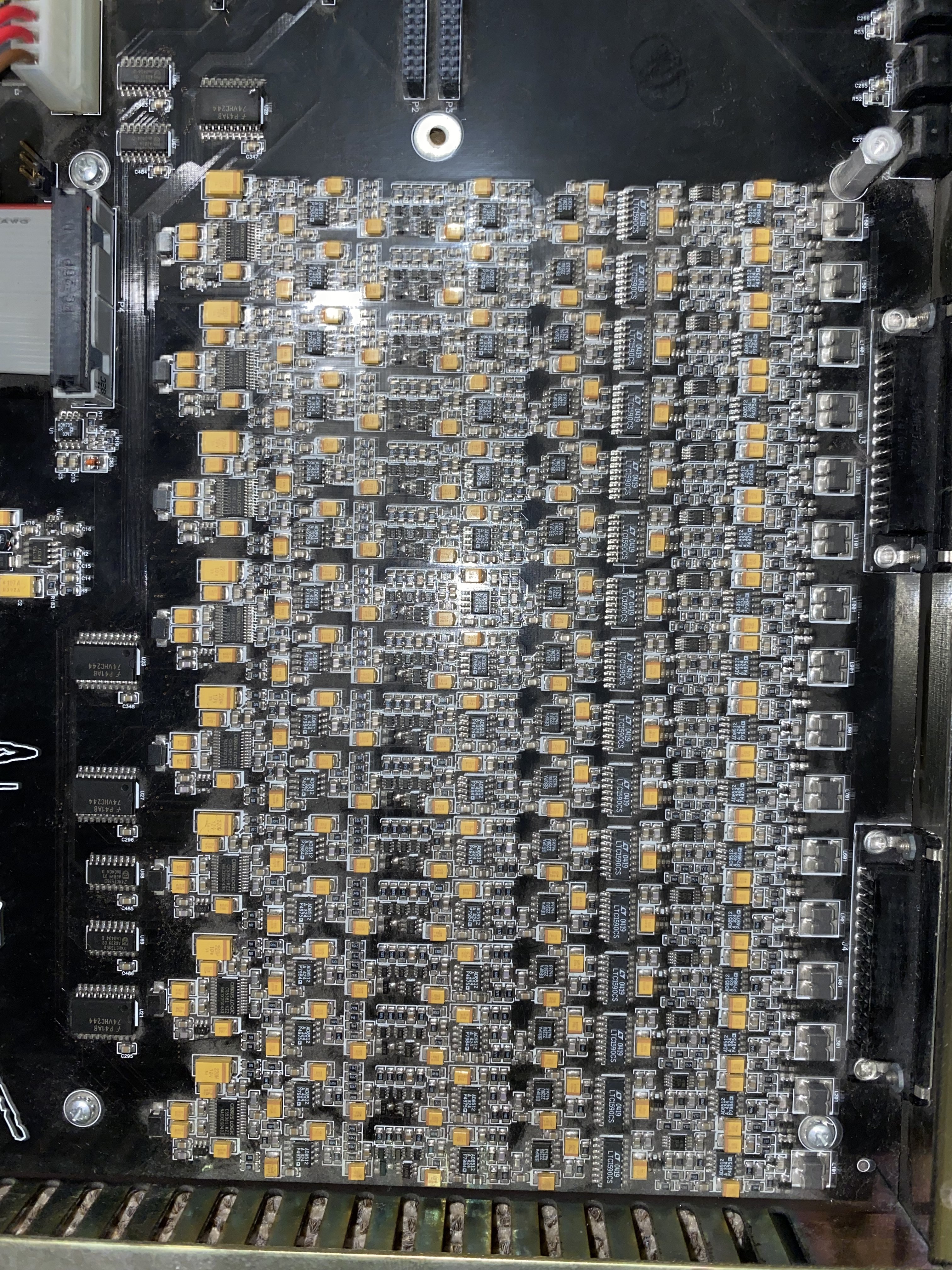

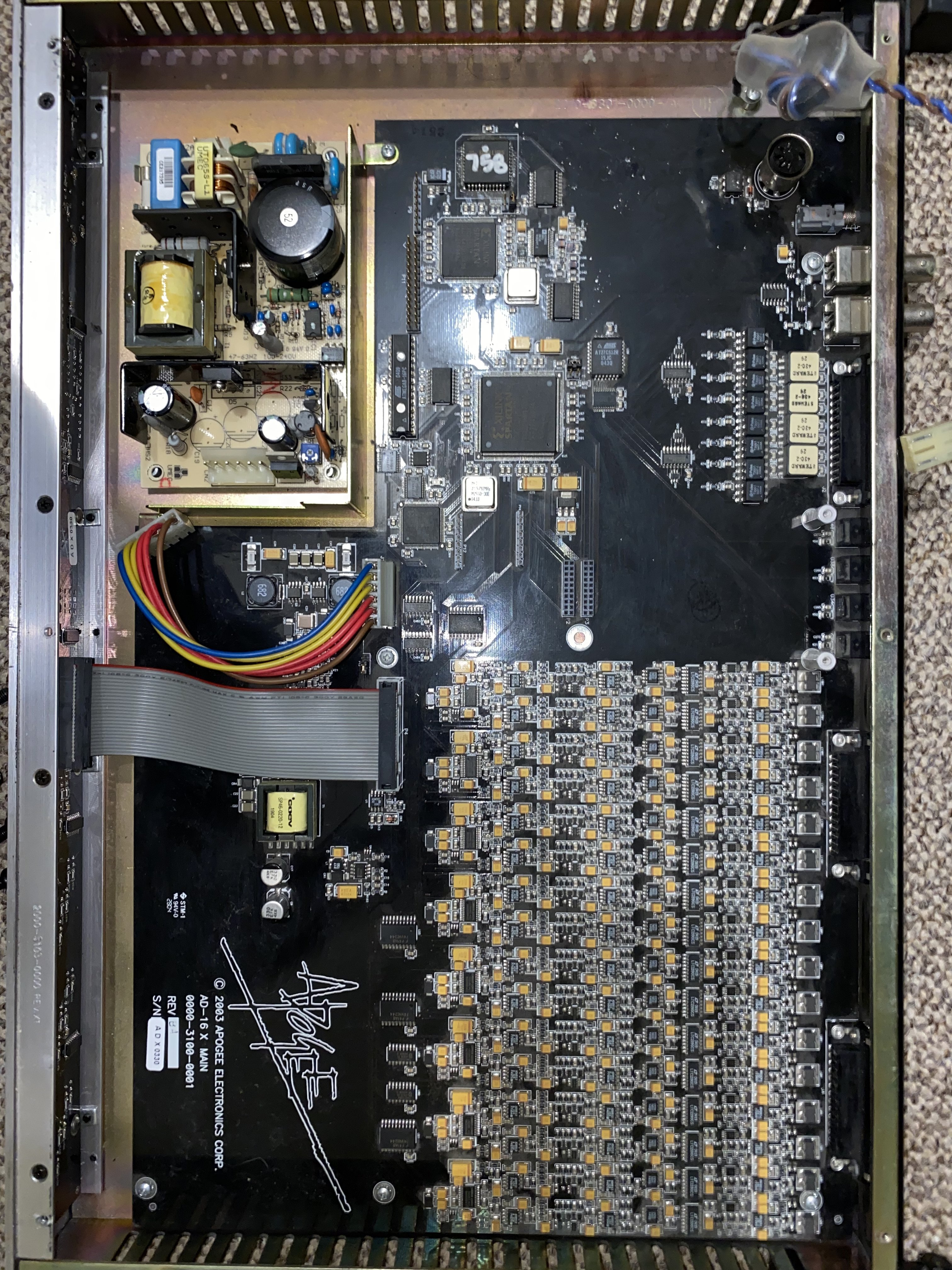

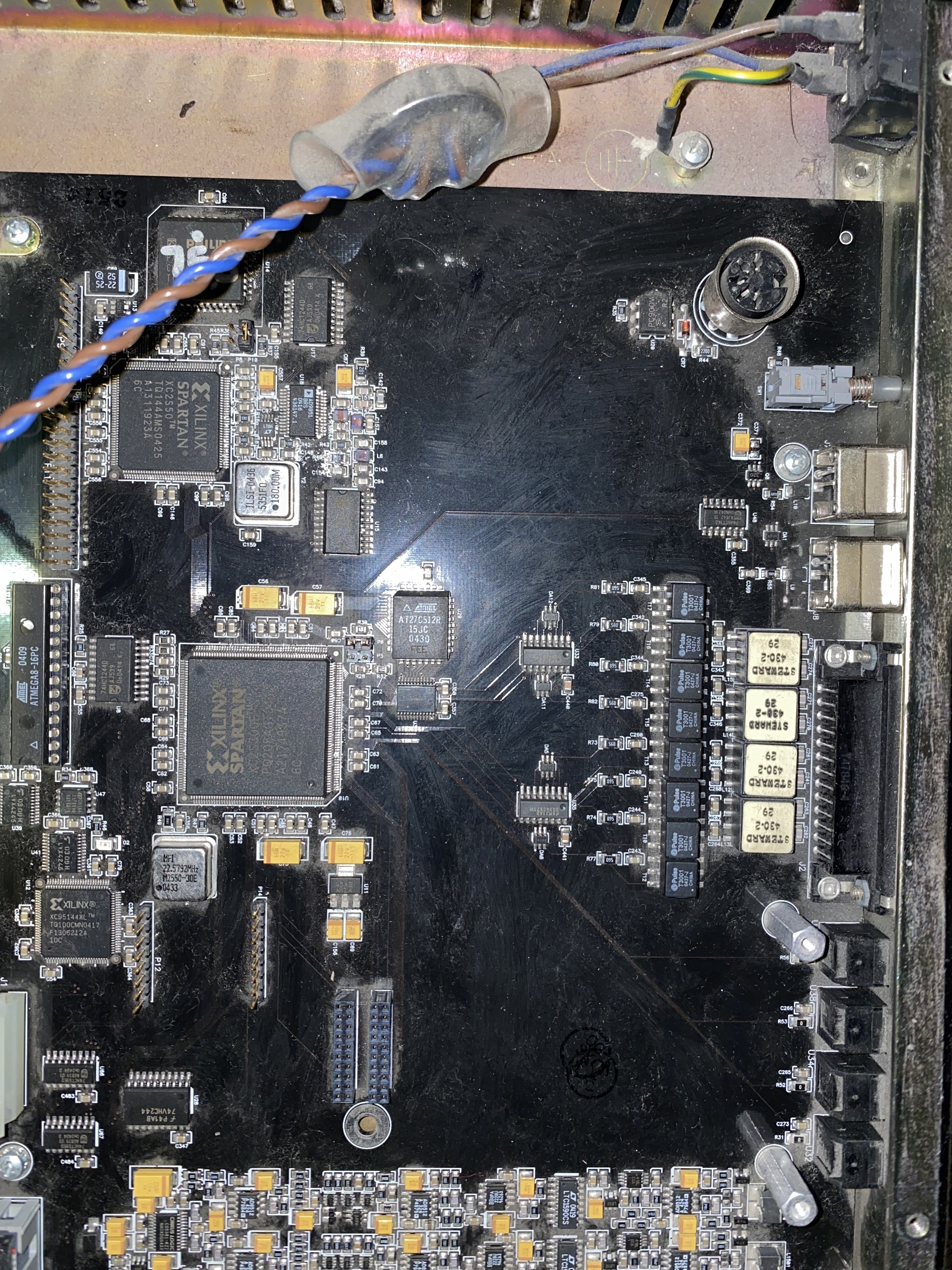

Решил сфотографировать и поделиться фотографиями материнки. Если приблизить - видны маркировки чипов.
Может кому-то пригодится
Это поможет избежать вопросов "как звучит, с чем сравнить?"
Гуглите AD8512 и другие элементы, читаете, включаете мозг)



[andy felon]

@FunkyShoes, 8512 это усилитель. Ацп же 5381.



[Aмирханов]

Это можно было в эту тему
АЦП и ЦАПы звукового оборудования | Rmmedia.ru



[FunkyShoes]

@FunkyShoes, 8512 это усилитель. Ацп же 5381.

зачем раскрывать карты? Я же специально написал *и другие компоненты* Пусть коллеги смотрят, интересуются



[digilab2]

там самое вовно это после цап ltc1590 который работает регулятором громкости на входе, стоит ора2228
песочит звук просто офигенно менял звуковику Бабкиной на ора1602 стало лучше намного по его словам
-ad8512 это jfet оу с шумом 7nv/ sqrt (hz) для сs5381 это многовато тем паче их там натыкано три последовательно
неясно зачем еще там говноограничитель перед ацп ( якобы лимитер) но по моему отключаемый, но самый чушняк
это ad8512 буфером перед ацп и куча высохших танталов, которые лучше заменить на керамику 10-22мкф х7r



[FunkyShoes]

там самое вовно это после цап ltc1590 который работает регулятором громкости на входе, стоит ора2228
песочит звук просто офигенно менял звуковику Бабкиной на ора1602 стало лучше намного по его словам
-ad8512 это jfet оу с шумом 7nv/ sqrt (hz) для сs5381 это многовато тем паче их там натыкано три последовательно
неясно зачем еще там говноограничитель перед ацп ( якобы лимитер) но по моему отключаемый, но самый чушняк
это ad8512 буфером перед ацп и куча высохших танталов, которые лучше заменить на керамику 10-22мкф х7r

если опустить все речевые обороты, то звучит как план. Какая стоимость доработки?



[digilab2]

учитывая что это 16 каналов приличная , по крайней мере звуковику Бабкиной я переделал только 4 , в остальные 12 он там
не основное что то писал типа ложек стаканов и свистулек



[FunkyShoes]

учитывая что это 16 каналов приличная , по крайней мере звуковику Бабкиной я переделал только 4 , в остальные 12 он там
не основное что то писал типа ложек стаканов и свистулек

стоимость на канал назовите тогда



[digilab2]

-это было достаточно давно и сейчас цены совсем иные , даже затрудняюсь сказать мало того те же ора1602 надо заказывать
их в продаже здесь нет, короче проще вообще ничего не делать, хотя если финансы позволяют можно и перебрать, тогда имеет смысл
один стерео канал апгрейдить и сравнить стоит ли овчинка выделки
