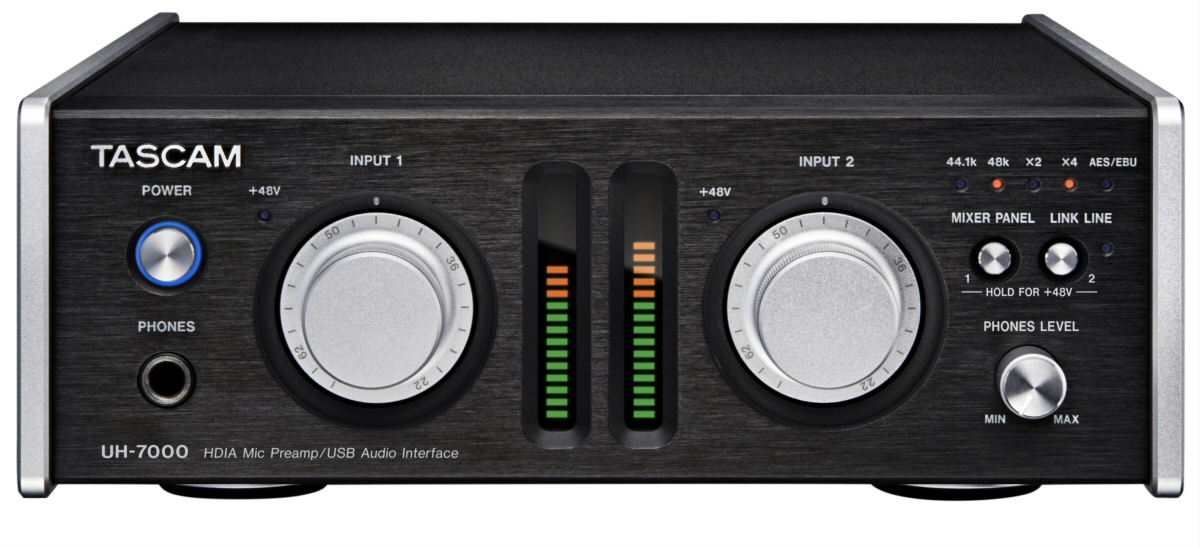

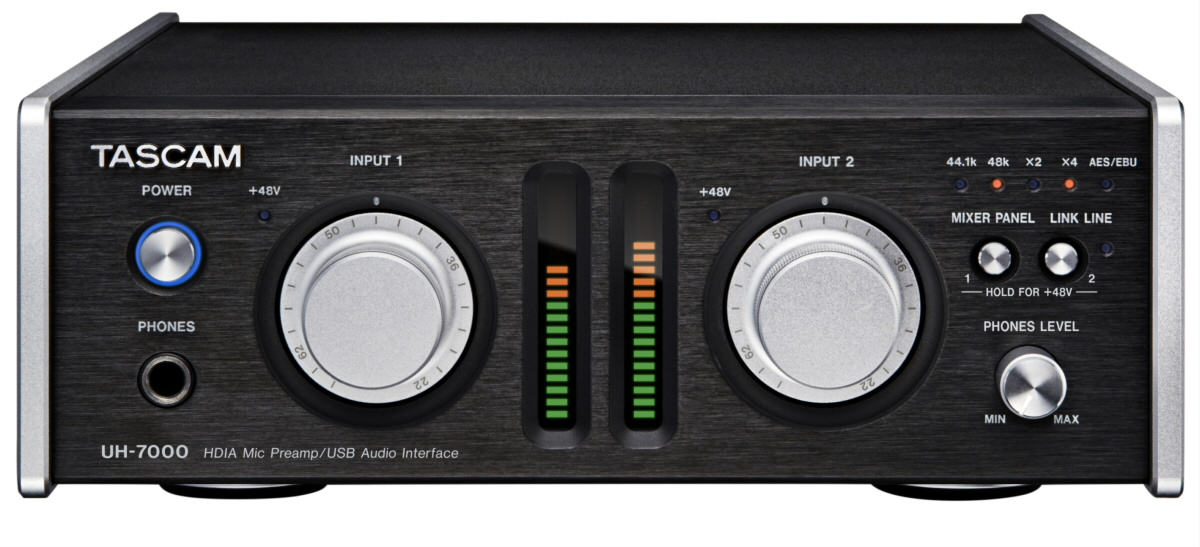

TASCAM UH-7000... (1 онлайн
- Автор темы Soundmen
- Дата начала
И это тоже...С этой проблемой я немного знаком. Но больше смущает сильный. до неприличия, шум на микрофонных и линейных входах. И дебильная регулировка чувствительности на входах и громкости на выходе. Всё зависит от положения регулятора для наушников.
Хотя в описании написано, что всё осуществляется независимо....
Хотя в описании написано, что всё осуществляется независимо....
-насчет красавца спорно , а так не помню чтобы там мик вход шумящий был , вполне там малошумный opa1612 на входе, да и на
линии 4580 тоже не самые шумящие , вот коммутация там вся на ключах это да , и блок питания сифонит на 75кгц по моему
-схема где-то проплывала лет 5 назад правда неполная если найду выложу

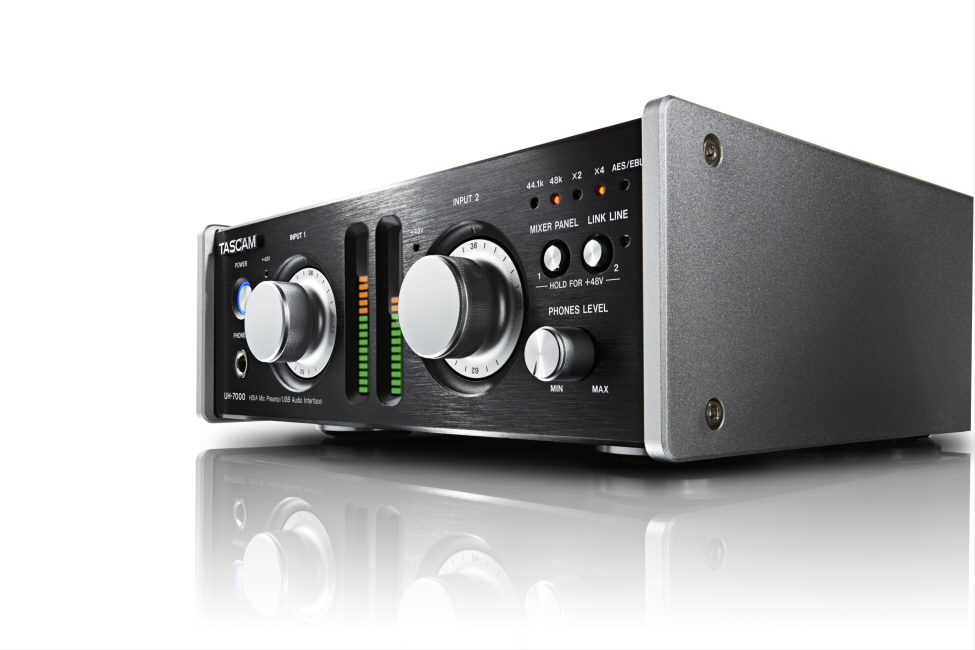

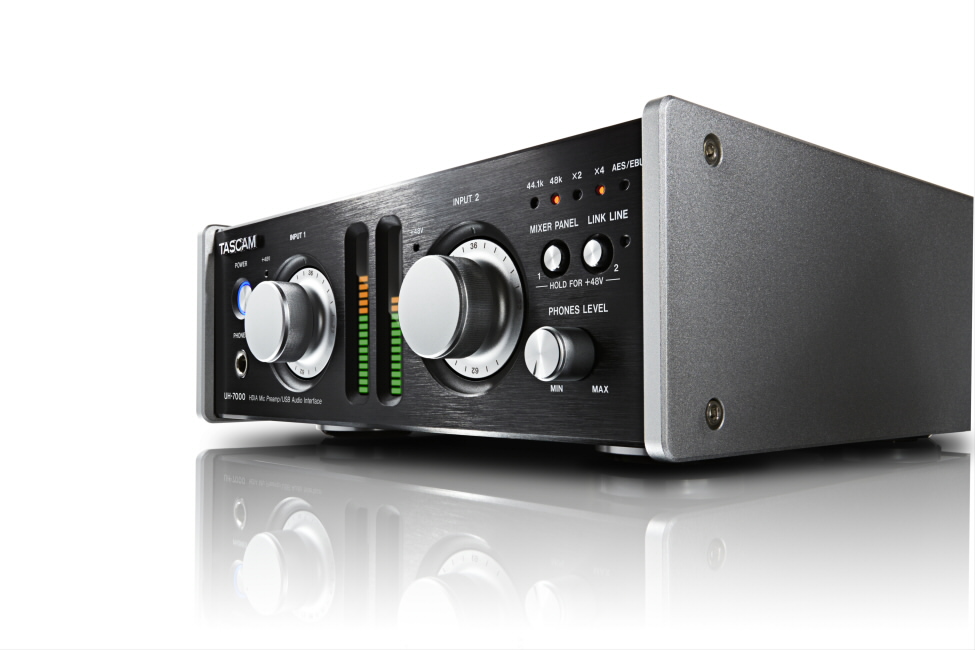

Так я и не для спора. Кому что нравится. Мне так очень, влюбился с первого взгляда. особенно в индикаторы .Нравятся мне с "детства" такие. Что там малошумящие ОPА1612 я в курсе, но это меня и удивляет-шум стоит неимоверный. Приходится ручки выкручивать практически на максимум... И что раздражает, необходимо одновременно использовать потц для ушей и тоже на максимум. Если верить описанию, то регулировки должны быть независимыми, но ничего подобного нет. Поэтому хочу сделать так как хочется. Наушниками пользуюсь редко. Блок питания родной выброшу без сожаления. Замену уже готовлю. Если найдёте схему, буду очень признателен.
-похоже что у вас там просто что то сломалось , блок питания там внутренний его не выбросишь , внешняя фигня ни на что
не влияет практически, хотя если питать от повербанки то все станет лучше
-у вас шум с микрофоном или с неподсоединенным входом , если с неподсоединенным оно и будет шуметь так как нет rg и шумят
входные резисторы , шум проверяется только с короткозамкнутыми входами ( фантом выключен)
не влияет практически, хотя если питать от повербанки то все станет лучше
-у вас шум с микрофоном или с неподсоединенным входом , если с неподсоединенным оно и будет шуметь так как нет rg и шумят
входные резисторы , шум проверяется только с короткозамкнутыми входами ( фантом выключен)
Добрый день digilab,

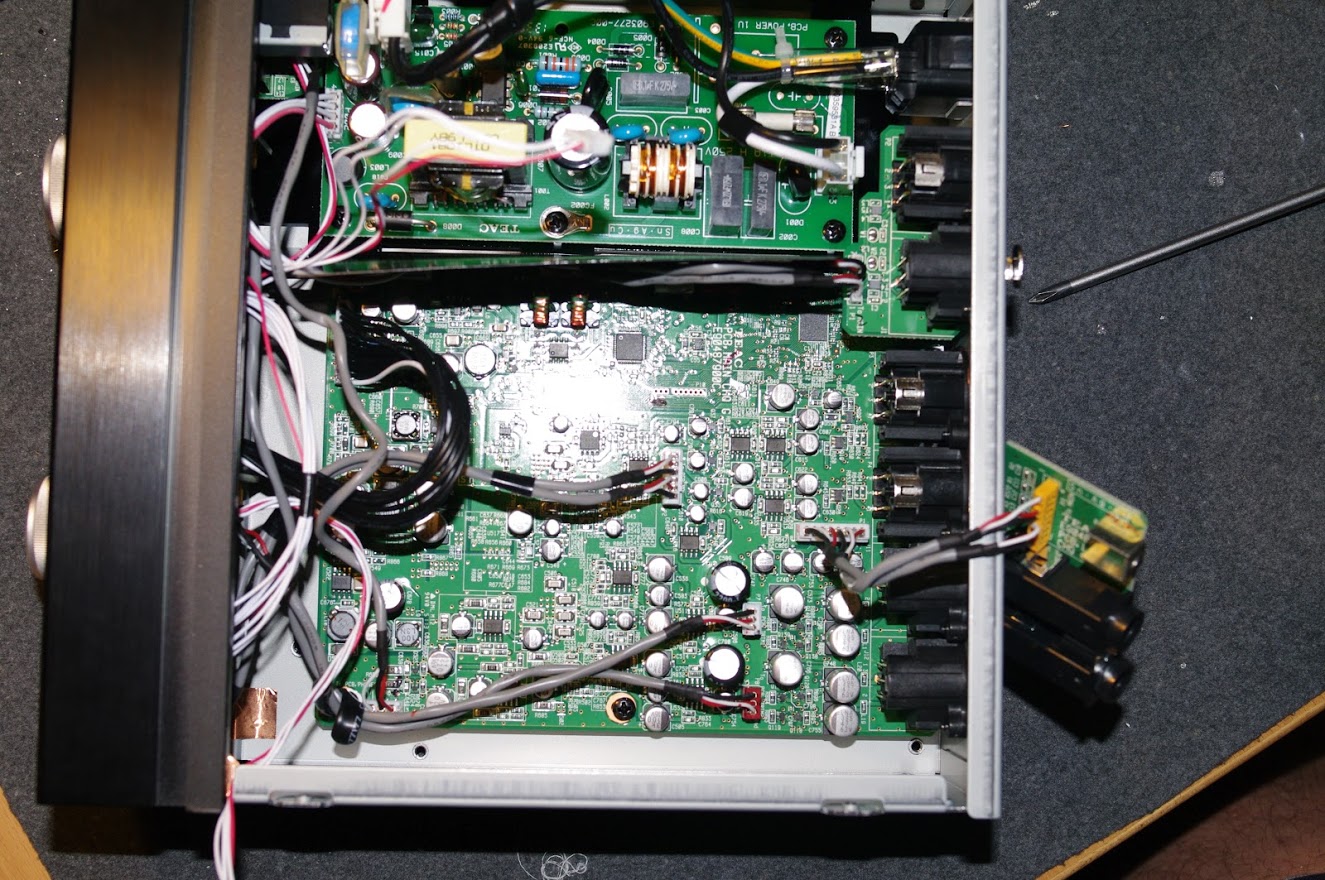

пару недель назад, я открыл прибор и внимательно осмотрел внутренности. По большому счёту, ломаться там нечему. Тем более, что в приборе всё работает. Но работает не так как должно. Блок питания можно заменить без проблем. Я нашёл немного информации по этому блоку в инете, и сделал так же-подключил внешний. К сожалению, особых улучшений я не услышал, но всё же шум стал ощутимее меньше. Судя по всему, на основной плате стоят ещё дополнительные преобразователи напряжений. По крайней мере, при внимательном рассмотрении похоже на это. Но мне думается. что питание не должно так сильно шуметь. Что-то в самой схеме. Поэтому и вопрошаю о помощи. Кстати, заметил ещё две неприятные вещи: уровень сигнала не регулируется на индикаторах-они как бы сами по себе. И второе, потенциометры там стоят откровенно говённые. Поменяю их на что-нибудь приличное. Написал в службы поддержки во все подразделения Таскам, во всех странах, с просьбой прислать схему, учитывая, что прибор уже давно не выпускается. Все вежливо отказали. Теперь вся надежда на помощь знающих людей. На сайтах у буржуев нашёл инфу только по блоку питания с проблемой повышенного шума. Больше пока ничего нет.
пару недель назад, я открыл прибор и внимательно осмотрел внутренности. По большому счёту, ломаться там нечему. Тем более, что в приборе всё работает. Но работает не так как должно. Блок питания можно заменить без проблем. Я нашёл немного информации по этому блоку в инете, и сделал так же-подключил внешний. К сожалению, особых улучшений я не услышал, но всё же шум стал ощутимее меньше. Судя по всему, на основной плате стоят ещё дополнительные преобразователи напряжений. По крайней мере, при внимательном рассмотрении похоже на это. Но мне думается. что питание не должно так сильно шуметь. Что-то в самой схеме. Поэтому и вопрошаю о помощи. Кстати, заметил ещё две неприятные вещи: уровень сигнала не регулируется на индикаторах-они как бы сами по себе. И второе, потенциометры там стоят откровенно говённые. Поменяю их на что-нибудь приличное. Написал в службы поддержки во все подразделения Таскам, во всех странах, с просьбой прислать схему, учитывая, что прибор уже давно не выпускается. Все вежливо отказали. Теперь вся надежда на помощь знающих людей. На сайтах у буржуев нашёл инфу только по блоку питания с проблемой повышенного шума. Больше пока ничего нет.
на тему
А на тему шума - странно, он реально тихий был достаточно, в дб не мерял - но тихий точно.

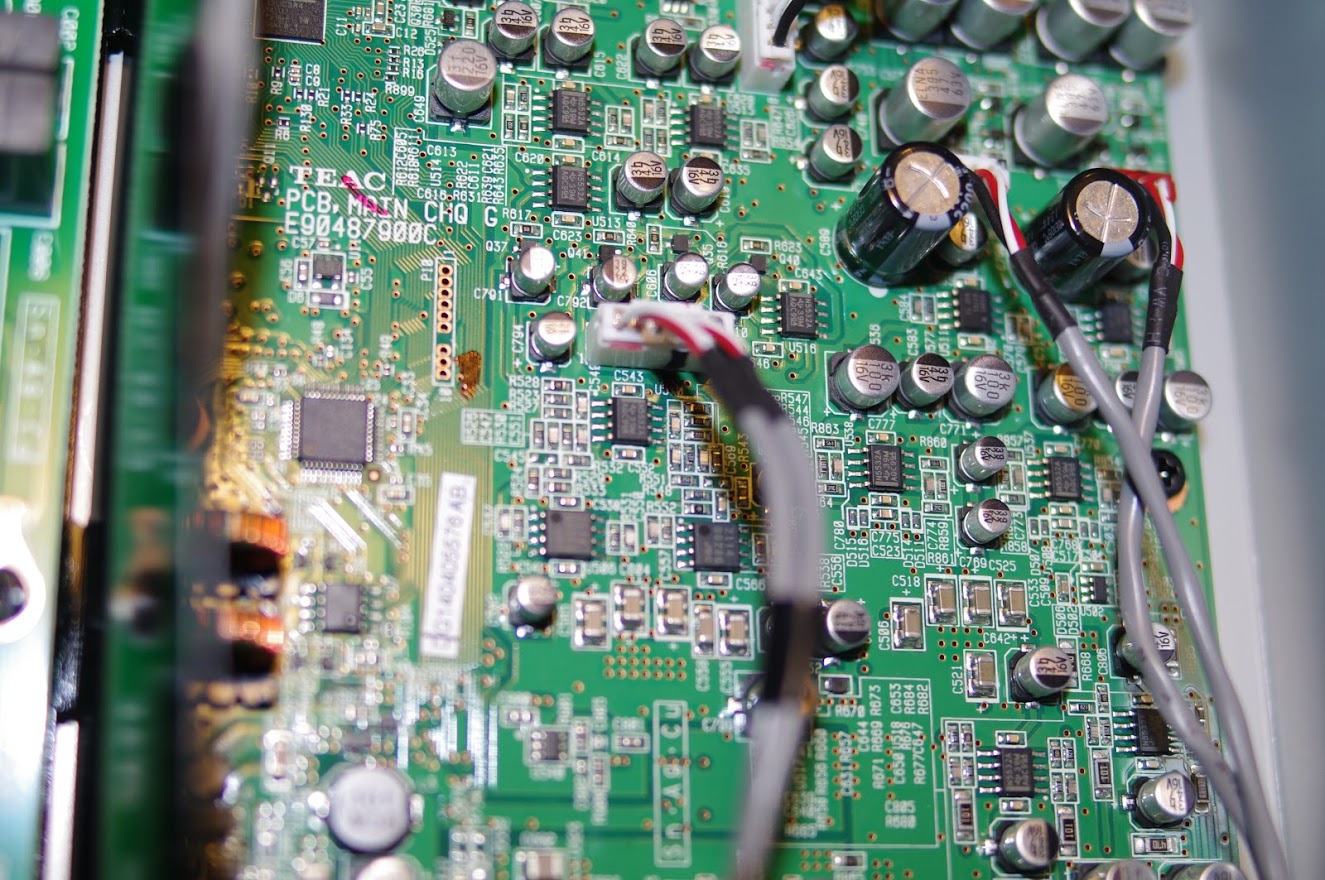

вроде 5532 в моем были. фоточку прилагаю.
А на тему шума - странно, он реально тихий был достаточно, в дб не мерял - но тихий точно.
-5532 там буфером на входе ацп влупили буфером очевидно для винтажного звука
линейные входы на том который мне привозили
были на отдельной платке и там стояли 4580 хотя наверняка возможны варианты , а так да устройство на уровне шума там особого не было
линейные входы на том который мне привозилибыли на отдельной платке и там стояли 4580 хотя наверняка возможны варианты , а так да устройство на уровне шума там особого не было
Вы это читали? Там пишут что шум был от плохого источника питания - и про то, как его поменять/улучшить:
1) Tascam UH-7000 power supply noise
2) It seems that the cause of this noise is the swtiching power supply
3) as the machine "warms up", noise starts... I wonder whether this is noise from the switched-mode power supply (SMPS)
cakeys, спасибо за ссылки. Всё это, и не только, я внимательно прочитал. Когда я включил аппарат в первый раз, то был удивлён сильным шумом. И исходя из кое-ка кого опыта с аппаратурой, я предположил, что аппарат не может так шуметь-что-то в нём неисправно. Погуляв по инету я нашёл не много инфы об этом аппарате. В основном, эта инфа от продавцов. Но кое-что оказалось полезной на специализированных форумах по звуковой аппаратуре. Кстати, первая ссылка. Для начала я сделал то, что есть в ней-я подключил внешний блок питания. По ощущениям, шум немного уменьшился, не более того. Сигнал по-прежнему был слабый. К сожалению, определить где-на входе или на выходе, возможности пока нет. Микрофонный входы и линейные показывают одинаковый результат. Но что интересно, выход на наушники работает великолепно. Я даже не ожидал такого звука.
Теперь остаётся разобраться где и что не работает. Кстати, платы входов и выходов у меня на отдельных субплатках, как во второй ссылке на фото. Это немного упрощает поиск.
Теперь остаётся разобраться где и что не работает. Кстати, платы входов и выходов у меня на отдельных субплатках, как во второй ссылке на фото. Это немного упрощает поиск.
Вот ещё небольшое наблюдение. Аппарат изначально позиционируется как самостоятельный микрофонный преамп.
Включил несколько разных микрофонов, пару динамических и три конденсаторных. В том числе использовал внешний качественный фантомный блок питания. Включал в активные мониторы - Tannoy Reveal 6D и 8D.
Громкость в мониторах на максимуме. Звук с аппарата очень шумный, микрофоны едва слышны, несмотря на то, что регуляторы громкости выкручены тоже на максимум, включая и громкость для наушников. Подключаю аппарат к компьютеру используя микшер. Индикаторы уровней работают нормально, всё показывают. Но эффект тот же самый. Звук очень слабый и сильный шум. Но если включить наушники, звук прилично хороший. Я даже удивился, что давно не слышал такой реальный и сочный звук " бочки". Крутил и включал всё, что только можно было. Странный какой-то дефект...Может у кого есть какие-нибудь соображения по этому поводу?
Включил несколько разных микрофонов, пару динамических и три конденсаторных. В том числе использовал внешний качественный фантомный блок питания. Включал в активные мониторы - Tannoy Reveal 6D и 8D.
Громкость в мониторах на максимуме. Звук с аппарата очень шумный, микрофоны едва слышны, несмотря на то, что регуляторы громкости выкручены тоже на максимум, включая и громкость для наушников. Подключаю аппарат к компьютеру используя микшер. Индикаторы уровней работают нормально, всё показывают. Но эффект тот же самый. Звук очень слабый и сильный шум. Но если включить наушники, звук прилично хороший. Я даже удивился, что давно не слышал такой реальный и сочный звук " бочки". Крутил и включал всё, что только можно было. Странный какой-то дефект...Может у кого есть какие-нибудь соображения по этому поводу?
-- Возможно такое:
если симметричные выходы у него с электронной симметрией, являющейся "аналогом" транформатора,
то сигнал с них обязательно снимать симметрично, либо если не симметрично - то обязательно
неиспользуемую фазу (-) соединить с землёй схемы.
Когда-то давно случайно присоединился только к одной фазе - так и обалдел от услышанного.
Посмотрите, есть ли там на выходе микросхемы SSM2142 или DRV134 /135.
Что, однако, не обязательно отменяет возможной неисправности аппарата.
Вы его новым брали, или с рук?
И неплохо бы в профиле город свой указать.
если симметричные выходы у него с электронной симметрией, являющейся "аналогом" транформатора,
то сигнал с них обязательно снимать симметрично, либо если не симметрично - то обязательно
неиспользуемую фазу (-) соединить с землёй схемы.
Когда-то давно случайно присоединился только к одной фазе - так и обалдел от услышанного.
Посмотрите, есть ли там на выходе микросхемы SSM2142 или DRV134 /135.
Что, однако, не обязательно отменяет возможной неисправности аппарата.
Вы его новым брали, или с рук?
И неплохо бы в профиле город свой указать.
-да кстати а вы меряли вообще какой там шум? или так на глазок , как то не помню чтобы кто то жаловался , вот срач по питанию в районе 75кгц увеличивающийся по мере нагрева точно есть, причем по моему не убирающийся но он в основном на к.г влияет
-скачайте прогу rmaa( она бесплатна (только в утановках разберитесь , там все просто) и прогоните там все входы тогда что то понятно будет
ключах а не на реле так что там что угодно может быть,судя по всему у вас так оно и есть , а насчет микрофонного преампа там такой
же как и у rme bf pro только регулируется потом а не that5171, что в общем не принципиально
-скачайте прогу rmaa( она бесплатна (только в утановках разберитесь , там все просто) и прогоните там все входы тогда что то понятно будет
-насколько помню там pcm1798(это который у меня был) и обвязка тупо из пдф, там вся фигня заключактся в коммутации по входам на
ключах а не на реле так что там что угодно может быть,судя по всему у вас так оно и есть , а насчет микрофонного преампа там такой
же как и у rme bf pro только регулируется потом а не that5171, что в общем не принципиально
Последнее редактирование:
Long,в своём посте я описал подключение к мониторам и др. Все входы и выходы и подключения к ним симметричные...
На выходе стоят обыкновенные 5532. Брал аппарат с рук и, видимо, он оказался с таким дефектом.

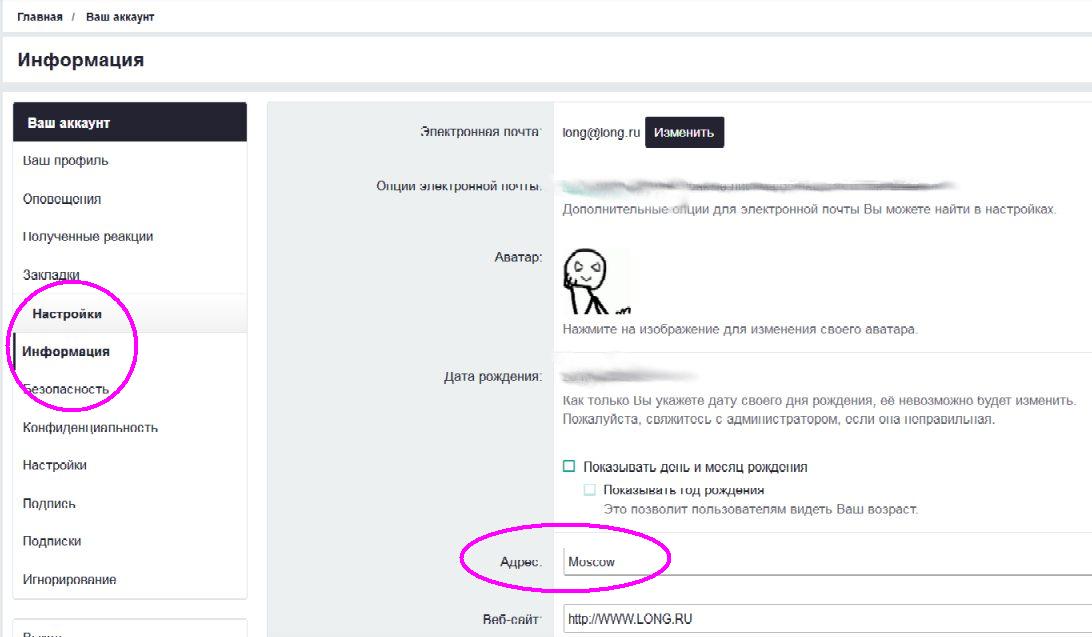

Не нашёл в профиле место, где можно указать свой город....
Digilab, какой смысл мерить шум, если он и так откровенно высокий. С питанием всё понятно., срач там какой-то присутствует. В моём аппарате стоит pcm1795(но уточню этот момент),после негo NJM2114 далее везде 5532, перед PCM4220 стоят 5532 и далее они же. Микрофонный на ОРА1612...
Но посмотрю даташиты на всю эту серию 179... . А есть схема на me bf pro? Не нашёл в инете. Что-то мне подсказывает, что непорядок либо с ключами, либо с входами-выходами. Через комп в наушниках же играет!
-- Вполне может оказаться, что они только с виду такие.
Не верю ни единому аппарату, пока сам лично, всё не проверю.
Ну а уж взятый с рук - там может быть вообще всё, что только можно себе вообразить...
Long,с этим всё в порядке. Я много лет, практически всегда, по привычке, во всей своей аппаратуре использую только симметричные соединения...Есть всего два аппарата где стоят RCA и то с балансными переходниками ...
Когда я столкнулся с этой проблемой, я, естественно первым делом открыл аппарат и внимательно всё обозрел.
На взгляд никаких видимых дефектов не было. К сожалению, я теперь в процессе ремонта и ожидания переезда в новый дом, поэтому практически всё упаковано в коробки, а так бы сразу проверил "осликом" что к чему. И может вопрос отпал бы, но схема бы не помешала. Поэтому и зарегистрировался здесь на форуме.
-- Soundmen, не то.... Я вообще не о вас, а о том, что внутри аппарата (-ов).
Во Владике, на Радио VBC - ЛЮБЫЕ аппараты, независимо от изготовителей, никогда
сразу не ставят на эфир. Сначала всё тестируют, пропаивают, и только потом отправляют на работу.
P.S. Nijgapuria - это что / где ?
Во Владике, на Радио VBC - ЛЮБЫЕ аппараты, независимо от изготовителей, никогда
сразу не ставят на эфир. Сначала всё тестируют, пропаивают, и только потом отправляют на работу.
P.S. Nijgapuria - это что / где ?
-- Увы, это не гарантия исправности...
-- "Ух, ты! А это где?" (с)
P.S. "Не удается найти "Nijgapuria" на Google Картах" - говорит ссылка при нажатии на неё.
непал ? таиланд? бурунди? или десятое в зазеркалье?
-напишите в техподдержку таскама там вроде норм ребята по крайней мере у товарища помница сломалась us20x20 прислали схему
без вопросов
Digilab, в начале ветки я как раз об этом и написал, что связывался со многими подразделениями Таскама. везде ответили практически одинаково, что схемы не дают. Тут интересен ещё один момент. У меня бывало так, что требовалась та или иная схема и я всегда писал в техподдержки с просьбой прислать схемы. Практически всегда было без результатов. Но был и курьёз. Однажды я не выдержал и позвонил в Танной.
Мне нужна была схема для моих активных мониторов. Мне ответили, что ничем помочь не могут, но если я позвоню позже , то будет человек, который возможно может мне помочь с этим ,Сейчас он болен и будет через неделю. Через полторы недели я опять позвонил и
голос пожилого человека мне ответил, что они не рассылают схемы, но я могу выслать им мониторы для ремонта. Я сказал ему, что в принципе и сам бы справился, если бы имел схему. Ремонт у них вышел бы в приличную сумму. Он ответил, что да, понимает это и сказал одну вещь которую я запомнил. Я вам вышлю ссылки где можно взять схемы, но вы никому об этом не говорите. И не обманул.
Всё решилось очень просто. Вот так -то. И потом я, пользуюсь этим опытом, когда звонил всегда слушал голос. Если это это был человек в возрасте проблем не было. Молодёжь никогда не помогала. И, как ни странно, у меня это срабатывало раз пять...
-- Никогда не мог понять, зачем форум превращать в балаган.
У человека проблема, ему хотят помочь - а вместо ответа получают высер.
Лично я - от такого топика отписываюсь.
73, SK.
Long, а в чём ты видишь балаган? Пока только разговоры о том о сём...
Реально, кроме Digilab, пока никто ничего толком по вопросу не сказал.
Всё больше о географических картах и поиске сказочной страны.
Какие могут быть обиды?
Я попросил помощи, пока ничего...
-странно товарищу выслали без особых просьб правда это было года четыре назад может что и изменилось , а так преамп там
обычная схема инструментального усилителя , гейн крутится аналоговой ручкой, тот который у меня был на входе стояли емкости
elna ( очень неплохой вариант ) дальше после преампа шла коммутация на ключах , которая там насколько понимаю переключала
с линйным входом ( отдельный оу) и драйвер перед ацп на ne5532, ацп pcm4220 -мне не нравится дундутским аналоговым питанием
4в, цап да вроде вы правы pcm1795 ( 1798 спутал с аудиентом), конкретно схему не снимал так как была просьба поставить просто пленку на вход вместо электролитов , насчет измерений вы не правы может выяснится где та начинается шум, т.е шумит ли цап , шумит ли ацп ,
шумит ли преамп , шумит ли линейный вход , всегда достатосчно просто проверить , ну и питание проверьте все желательно осцилографом
digilab,ничего странного в этом нет... я мог бы показать письмо от представителя от Ashly, очень показательное для служб поддержки,
но Lоng как-то обиделся на мой повествование. Хотя, я зарегистрировался на техническом форуме, и, как мне кажется , в правильном разделе надеясь на помощь. Но так как спецам пока нечего сказать, кроме тебя, я решил немного разбавить, может это флуд здесь, не знаю. Я новичок на этом форуме. Что касается конкретно аппарата- в принципе, на фото которые здесь есть, хорошо видны и входная цепь и что идёт дальше. Вход на ОПА1612 и дальше 5532 перед АЦП. А вот, что мешает работать нормально, я немного не в вкурю.
Естественно, я всё это проверю, как только закончу с переездом. Ну, а питание, я точно поменяю и кажется знаю как.
