Распайка "DB25" в "Digidesign 192 i/o" (1 онлайн

[Денис Фет]

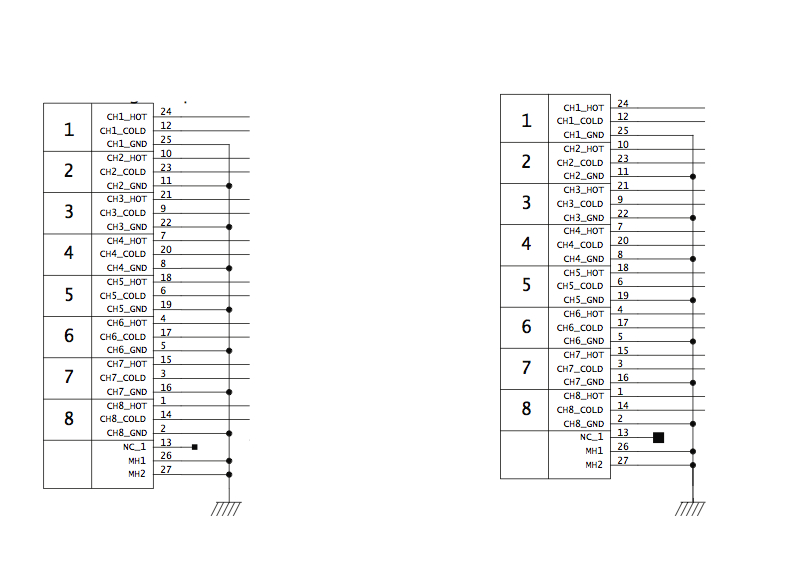

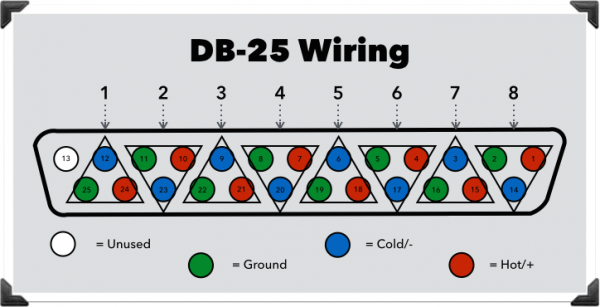

Проверяя коммутацию возник вопрос. Есть вот эта схема:

Должен ли я запаивать землянной контакт на каждый кабель мультикора (который будет в этом DB25)? Если нет, то куда запаивать его? Как надо правильно? На другой стороне будут XLR разъемы.



[H-ron]

Должен ли я запаивать землянной контакт на каждый кабель мультикора

Да.



[Денис Фет]

Ну то есть мулькор я паяю на DB25 полностью? И горячий и холодны и землю? И почему тогда на моей схеме вся земля объединена и остаётся на разъеме DB25?



[mirmel]

На схеме земля объединена внутри разъёма, но экраны каждой линии мультикора должны быть припаяны.



[H-ron]

Ну то есть мулькор я паяю на DB25 полностью? И горячий и холодны и землю? И почему тогда на моей схеме вся земля объединена и остаётся на разъеме DB25?

Вы можете, в принципе, объединить все земляные концы и все земляные контакты разъема, но это будет гиморойнее и объемнее, чем просто впаять 8 проводников в контакты разъема, тем более, что расположены они достаточно логично...



[Tuvalu]

Я бы не советовал делать так, как по схеме, т.е. объединять земли прямо в разъёме. Они объединены /объединятся и сами - там где им положено. Не стоит создавать дублирующих связей. Только не забудьте (общую) оплётку мультикора припаять прямо к корпусу DB-25.
В общем, я всегда так делал и кстати, не припомню, чтобы фирменные кабели были распаяны так, как на схеме - с общей землёй. Впрочем, я мало разбирал готовых кабелей, т.к. незачем было. Поэтому, это не статистика, а так, обрывки воспоминаний.



[Mike San]

На схеме - распайка разъёма на приборе, а не на кабеле.



[Tuvalu]

На схеме - распайка разъёма на приборе, а не на кабеле.

Получается, я не понял вопрос.

Как надо правильно? На другой стороне будут XLR разъемы.

На какой "другой стороне" будут XLR? Стороне чего, прибора?

Должен ли я запаивать землянной контакт на каждый кабель мультикора

И это о кабеле... Какой прибор?



[Денис Фет]

На схеме - распайка разъёма на приборе, а не на кабеле.

Блин, то есть, это внутри прибора! Теперь до меня дошло! То есть там показано, что внутри прибора на разъеме все земли объеденены?

По сути мне надо распаять с одной стороны BD25 а на другой XLR. Но если это схема, та что я показал, для внутренней стороны (Digidesign 192 i/o), то мне стало всё понятно.



[digilab2]

-это аналоговые входы /выходы все три провода каждого канала в разьеме должны быть распаяны на свои контакты ,
тем более так проще
