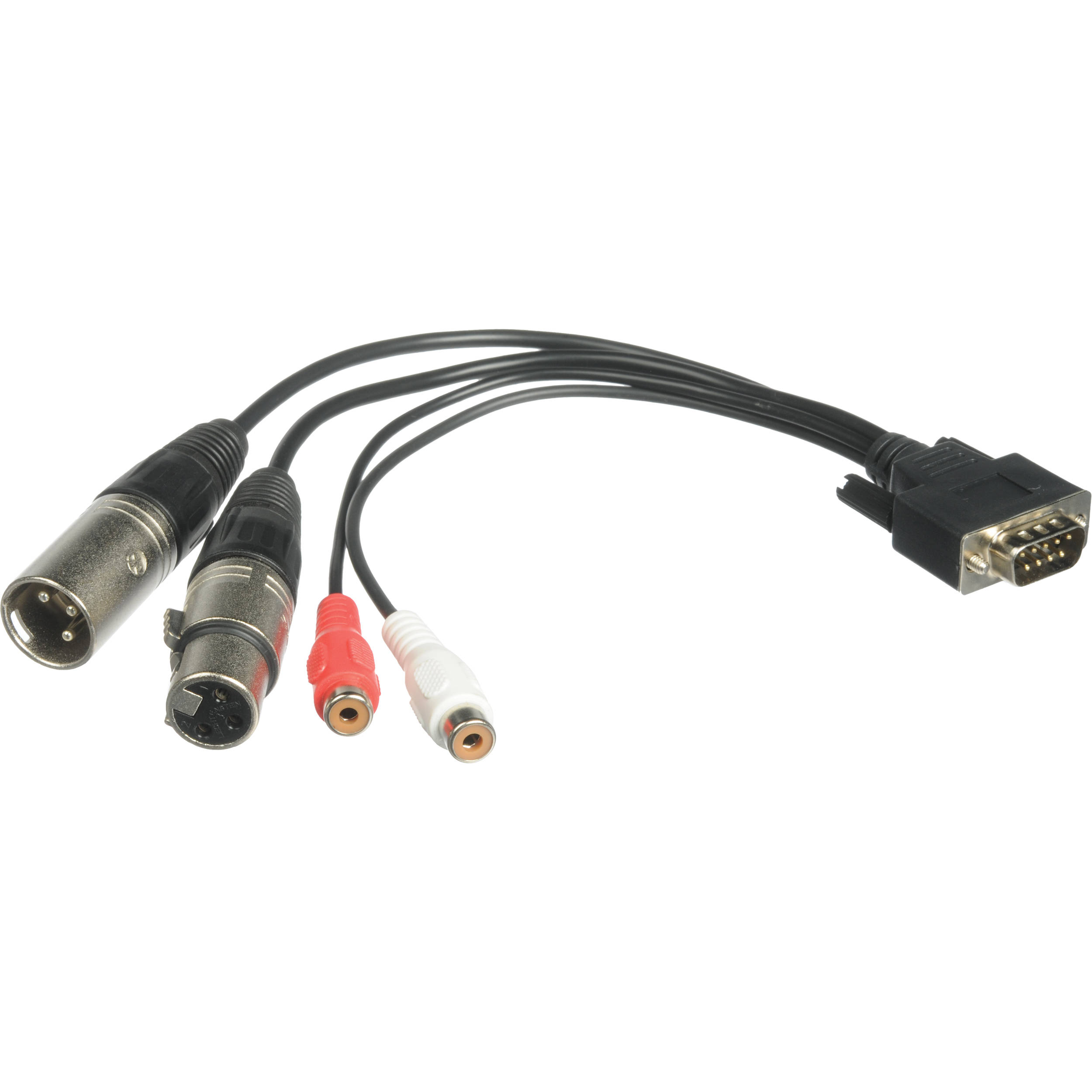

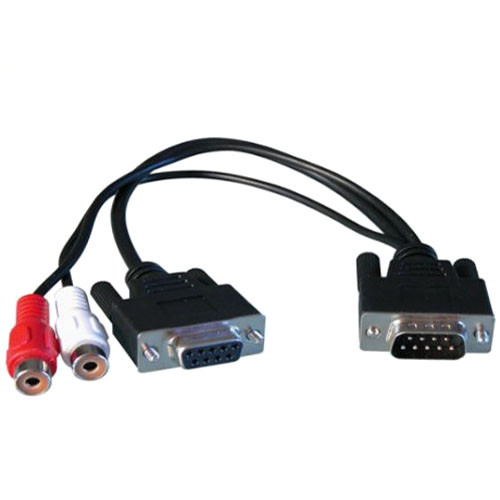

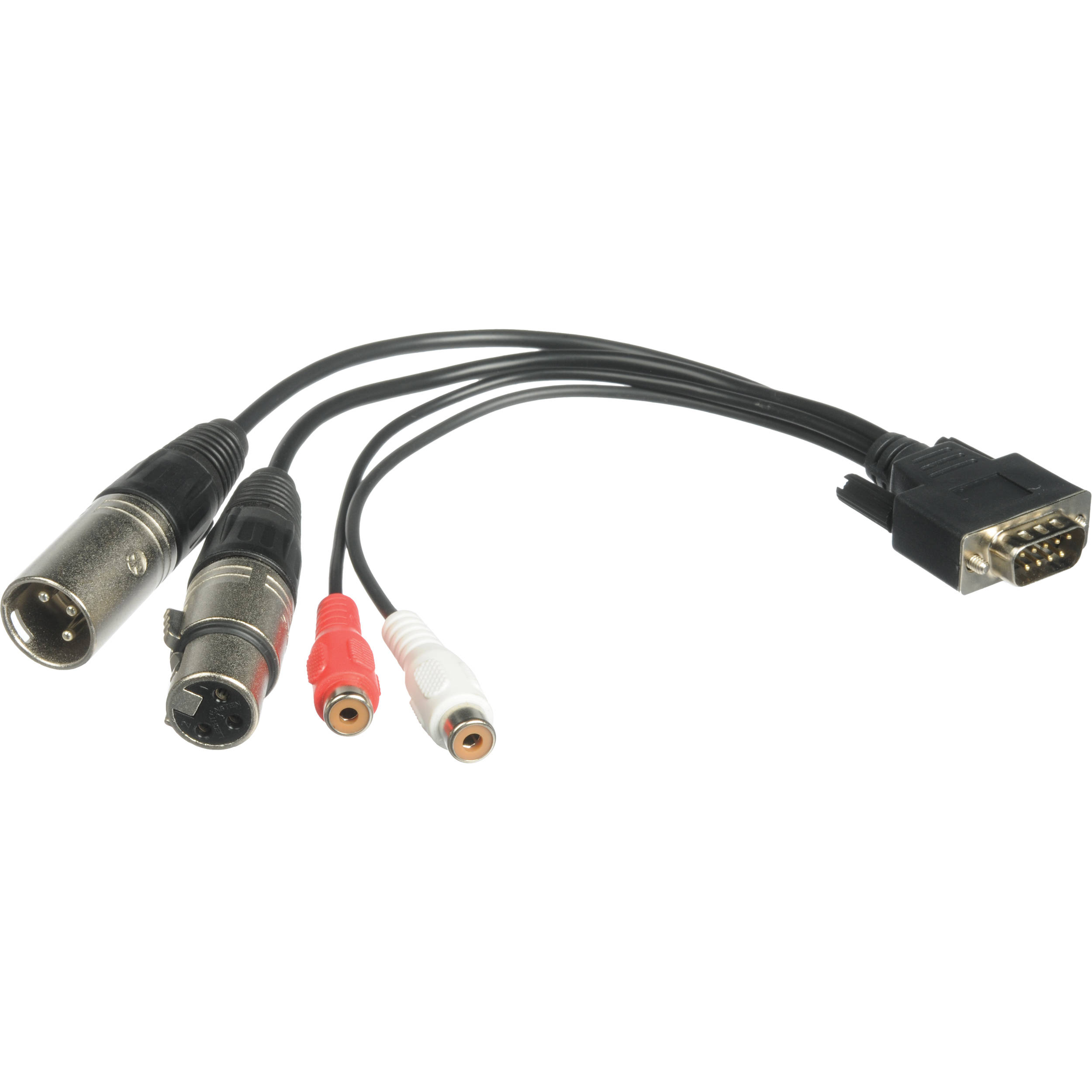

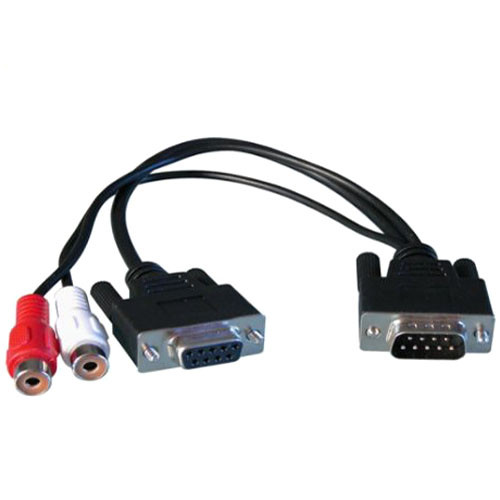

Друзья, Решил взять себе rme 9652. Но ,столкнулся с такой проблемой . Мне нужны цифровые входы -выходы на XLR -AES / EBU Нашел шнурок с такими выходами RME BO968 Но пишут что этот шнурок не подходит к карте 9652 а подходит только к карте 9632 . А к карточке 9652 якобы идет другой шнурок по названием RME BOHDSP9652......Парадокс в том, что в этом шнуре нет AES EBU. Может его можно использовать под переходник для шнура ВО968..?????? Может кто знает, как в RME 9652 сделать цифровой вывод на AES EBU. Или надо брать для этого только rme 9632 c готовым цифровым переходником AES EBU. Подскажите плиз, уверен ,что уже кто то сталкивался с такой проблемой.


Вложения

Alexander Yakuba

Opposition Member
31 Мар 2008
7.351
4.003
113
Пенза
vk.com
RME BOHDSP9652......Парадокс в том, что в этом шнуре нет AES EBU.
В шнуре его и не будет. Я сам себе спаял, всё работает по AES (с дигилабовскими цап-ацп по крайней мере, с другими не проверял). Распайку поищу, но не факт что быстро найду (недавно переехал просто, винты все архивные запакованы ещё).


super-kleo

New Member
10 Дек 2019
15
0
1
51
В шнуре его и не будет. Я сам себе спаял, всё работает по AES (с дигилабовскими цап-ацп по крайней мере, с другими не проверял). Распайку поищу, но не факт что быстро найду (недавно переехал просто, винты все архивные запакованы ещё).
Что именно работало по AES ? Мне нужен цифровой AES на rme 9652 И не в коем случае не SPDIF


Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU
Оба цифровые -но разные . SPdif 75 ohm AES 110 ohm
-- Это в реальных условиях - до лампочки. Особенно если провода в пару метров длиной,
и при наличии общего WC.
С EBU на SPDIF - переходник пара-тройка сопротивлений.
Вот наоборот - уже могут быть проблемы.

  • Like
Реакции: itzh

super-kleo

New Member
10 Дек 2019
15
0
1
51
-- Это в реальных условиях - до лампочки. Особенно если провода в пару метров длиной,
и при наличии общего WC.
С EBU на SPDIF - переходник пара-тройка сопротивлений.
Вот наоборот - уже могут быть проблемы.
Мне, как раз наоборот )


Alexander Yakuba

Opposition Member
31 Мар 2008
7.351
4.003
113
Пенза
vk.com

Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU
-- super-kleo, в сторону - это Вы. Абсолютно бессмысленным текстом - лишь бы увести
в сторону от написанной вами глупости.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
И поверьте качество звука у этих форматов... тоже достаточно разное.
-одинаковое , отличаются только амплитудой , вот оптика да отличается в худшую сторону за счет повышенного джиттера
и маленькой полосы

Последнее редактирование:

Alexander Yakuba

Opposition Member
31 Мар 2008
7.351
4.003
113
Пенза
vk.com
Нет там никаких проблем ни с тем, ни с другим. Мануал:

"The coaxial SPDIF I/O (RCA) is fully AES/EBU compatible by transformer-coupling and level adjustment. The HDSP 9652 accepts the commonly used digital audio formats, SPDIF as well as AES/EBU. "

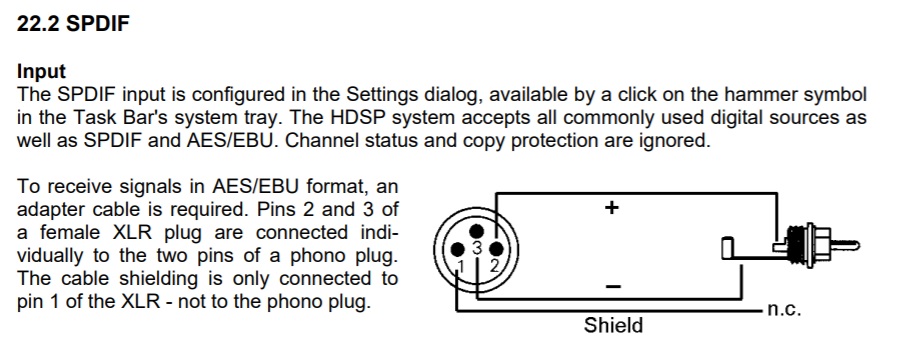

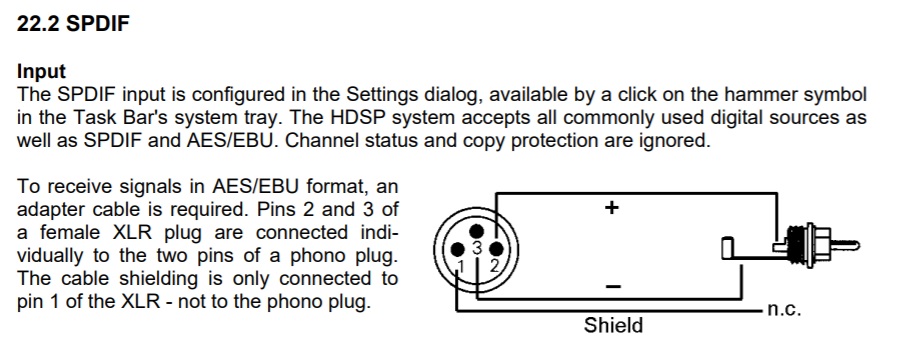

"To receive signals in AES/EBU format, an adapter cable is required. Pins 2 and 3 of a female XLR plug are connected individually to the two pins of a phono plug. The cable shielding is only connected to pin 1 of the XLR - not to the phono plug."

"Professional AES/EBU equipment can be connected to the HDSP 9652 thanks to the transformer-balanced coaxial output, and the ‘Professional’ format option with doubled output voltage. Output cables should have the same pinout as those used for input (see above), but with a male XLR plug instead of a female one."



Alexander Yakuba

Opposition Member
31 Мар 2008
7.351
4.003
113
Пенза
vk.com

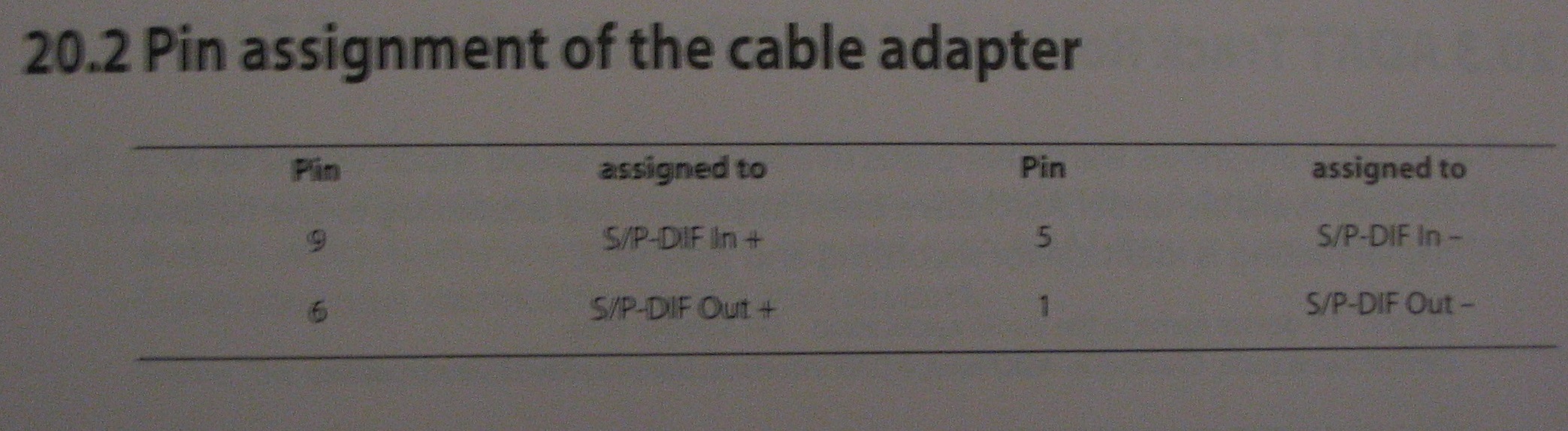

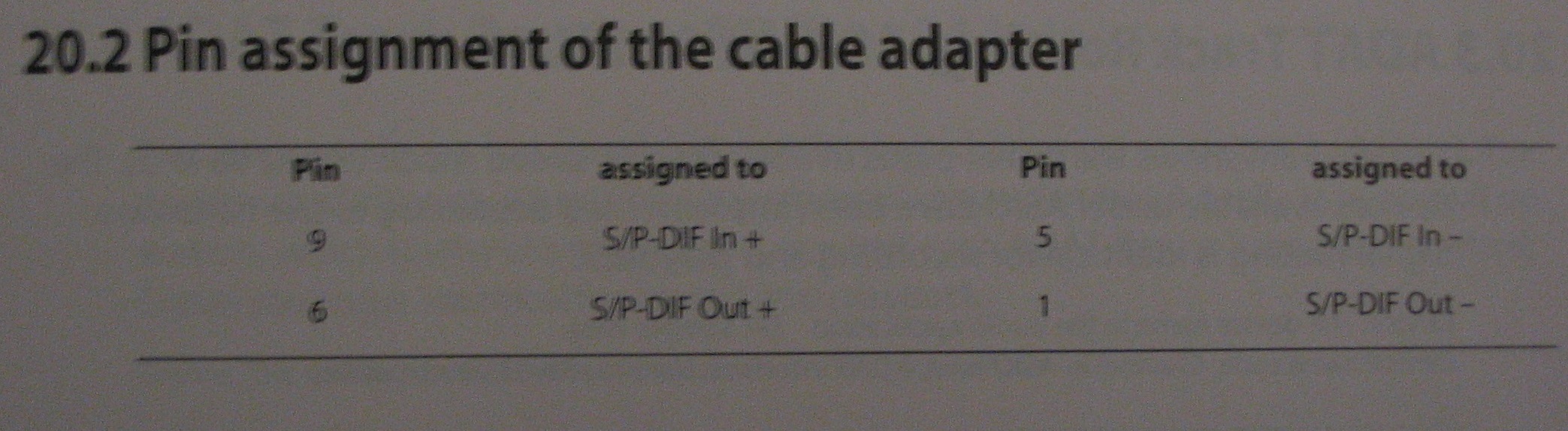

Я себе запаял XLR-ы напрямую, без переходников. В новом мануале распиновки нет, поэтому фоткаю старый бумажный:


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-ну можно и так по простому , хотя для правильности там один резистор делителя выхода с платы надо убрать иначе
амплитуды может не хватить
"The coaxial SPDIF I/O (RCA) is fully AES/EBU compatible by transformer-coupling and level adjustment.
-это понятно что компатибле и трансформер куплинг, а вот что такое левел аджустмент мне не понятно , кто
этот левел аджустмент должен делать? автомата там точно нет


Alexander Yakuba

Opposition Member
31 Мар 2008
7.351
4.003
113
Пенза
vk.com

digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-Александр у меня сей карты не было , но по аналогии с е-му галка там в дровах переключает не амплитуды а служебные коды
-короче сегодня гляну конкретно если картинку найду более менее приличную, в любом случае подаем просто на 2,3 ногу
xlr , на 1 экран
-хотя да судя по тексту в режиме pro выходной уровень удваивается, значит релюха какая нибудь стоит или ключ

Последнее редактирование:

Alexander Yakuba

Opposition Member
31 Мар 2008
7.351
4.003
113
Пенза
vk.com
Не надо по аналогии - в мануале всё чётко написано. И у меня всё прекрасно работает по AES (с вашими девайсами), повторюсь.


Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU
И поверьте качество звука у этих форматов... тоже достаточно разное.
-- Не поверим. Потому что качество звука никак не зависит от способа передачи - при условии,
что Fs и битность одинаковы, и система имеет общий клок от нормального генератора.
Если же приёмник цифрового сигнала лочится от входящего цифрового потока - тогда да,
уровень джиттера на аналоговом выходе будет зависеть от конструктивных особенностей ЦАП-а.

  • Love
Реакции: itzh

super-kleo

New Member
10 Дек 2019
15
0
1
51
Короче , я понял что надо брать 9632...там все понятно с цифровыми переходниками. А с 9652 четкого и понятного ответа нет .


super-kleo

New Member
10 Дек 2019
15
0
1
51
-- Не поверим. Потому что качество звука никак не зависит от способа передачи - при условии,
что Fs и битность одинаковы, и система имеет общий клок от нормального генератора.
Если же приёмник цифрового сигнала лочится от входящего цифрового потока - тогда да,
уровень джиттера на аналоговом выходе будет зависеть от конструктивных особенностей ЦАП-а.
А верить и не надо. Надо слушать.


super-kleo

New Member
10 Дек 2019
15
0
1
51
А верить и не надо. Надо слушать.
-- И ещё - прочитать, что пишут о причинах потенциально возможных аппаратных различий.
Информационно - все варианты передачи побитно абсолютно иднтичны.
Если верить всему написанному ,то и нет никакой разницы в звучании цифрвых кабелей. А это не так.


super-kleo

New Member
10 Дек 2019
15
0
1
51
Короче , я понял что надо брать 9632...там все понятно с цифровыми переходниками. А с 9652 четкого и понятного ответа нет


Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU
ет никакой разницы в звучании цифрвых кабелей. А это не так.
-- Увы, но её таки НЕТ. Бо единички и нолики - они вообще НИКАК не звучат.
Может быть разница в звучании ЦАП, если они работают "живьём" и лочатся
ко входному сигналу. Причину уже ранее описал.
Советую, кстати, всё же обратить внимание на:
> качество звука никак не зависит от способа передачи - при условии,
> что система имеет общий клок от нормального генератора.

WC-генератор - он вообще, избавляет от многих проблем и легенд...
