@Arlekin,
1) кабель с дефектом > поменять и отключив все миди соединения, подключить только один кабель в midi in
2)миди настройки в синте не сделаны как надо > проверить в самом синте
3) дефект миди-гнезда или проблема с самим железом внутри > показать мастеру
Других причин не вижу.
1) кабель с дефектом > поменять и отключив все миди соединения, подключить только один кабель в midi in
2)миди настройки в синте не сделаны как надо > проверить в самом синте
3) дефект миди-гнезда или проблема с самим железом внутри > показать мастеру
Других причин не вижу.
6 штук - не может быть
Всё работало, до появления кракозябр на экране синта.
Я в дефолт всё скинул.
Всё по дефолту на обоих. Но перепроверю.
Самоизоляция же ш...
Ok. Вечером проверю.
Сдаётся мне, что батарейка мозги делает. Померять не могу - нечем. Была вчера договоренность с электроником, но чот он слился.
Батарейку новую модную дюраселовскую купил. Вечером поменяю, ещё раз ресетну модуль и дальше будем посмотреть по списку.
Последнее редактирование:
Старый синт и скорей всего старая песня... ресурс работы некоторых компонентов может быть. Конденсаторы электролиты могут высохнуть или на платах если следы от вытекания электролита могут быть и тд. Помехи по питанию могут быть тоже проблемой. Я бы сначала посмотрел конденсаторы и питание +-15 вольт и + 5 вольт.
Со звуком что? Не фонит или в целом нормальный?
@pinhole, угу. Через хост, с CME xKey. OB-6 работает, а уамана нифига.
[automerge]1588868014[/automerge]
[automerge]1588868014[/automerge]
До возникновения проблем.
Вы сударь однако не многословный ) Как понять до возникновения проблем? Шум был или был нормальный. )
А гул или что то такое типа наводок нет 50 герц не гудит? Микросхемы и прочие детали обычно редко из строя выходят (не про Корг... там и процессоры горят от нефиг делать) . В сети есть по TX802 сервис мануал без схемы.... Поэтому не знаю, как там выполнен миди порт, но думаю ничем не отличается от других схем. Суть в том, что вы упор на МИДИ делаете, может это не единственная проблема на данный момент?
Если русская Цшка есть измерительный прибор со стрелкой, то и им можно например электролиты проверить (относительно.. но этого хватит, чтобы понять, сдох он или нет). 30 лет это срок, в то время не было так называемых Long Life Cap поэтому это нормально если они высохли или сдохли. В блоке питания по цепи +5 вольт проверить кодёры большие надо ( но если процессор работает исправно, на команды с панели реагирует, то там еще дышат конденсаторы), потом там 2 питания -+ 15 вольт. Если с этим питанием проблема, то значит и на звуке это тоже отражаться должно, не только на МИДИ порту. Может быть даже электролит или какая то грязь или сопли на проводниках платы лежат, как раз в том участке, где сигналы с MIDI на процессор приходят и поэтому косяк. Все остальные версии, можно лишь с помощью осциллографа проверить. Но начинать надо как раз с того, что перечислил.
Не, такого не было.
Нету. И пользоваться не умею. И местный электроник пропал со связи. И... по месту мне обратиться больше не к кому.
Сегодня попробую что-нибудь отправить с модуля.
Ой. Тогда точно к Вам...
как то чинил к2000 одному камраду (его кстати и тут знают на форуме), тоже заочно думал что оптрон сдох, а там банально дорожка сгнила\лопнула от оптрона к входу уарт проца.
Фантастическая батарейка. Я на Fs1r уже второй раз меняю, а ведь он гораздо новее.
я на своей фс1р не менял еще, да и на тж77 тоже, а она по старше.
Зы в старых синтах малые объемы памяти батарейной, может поэтому и дольше живут. 1 патч фс1р наверное весит больше чем все патчи дх11 вместе взятые).

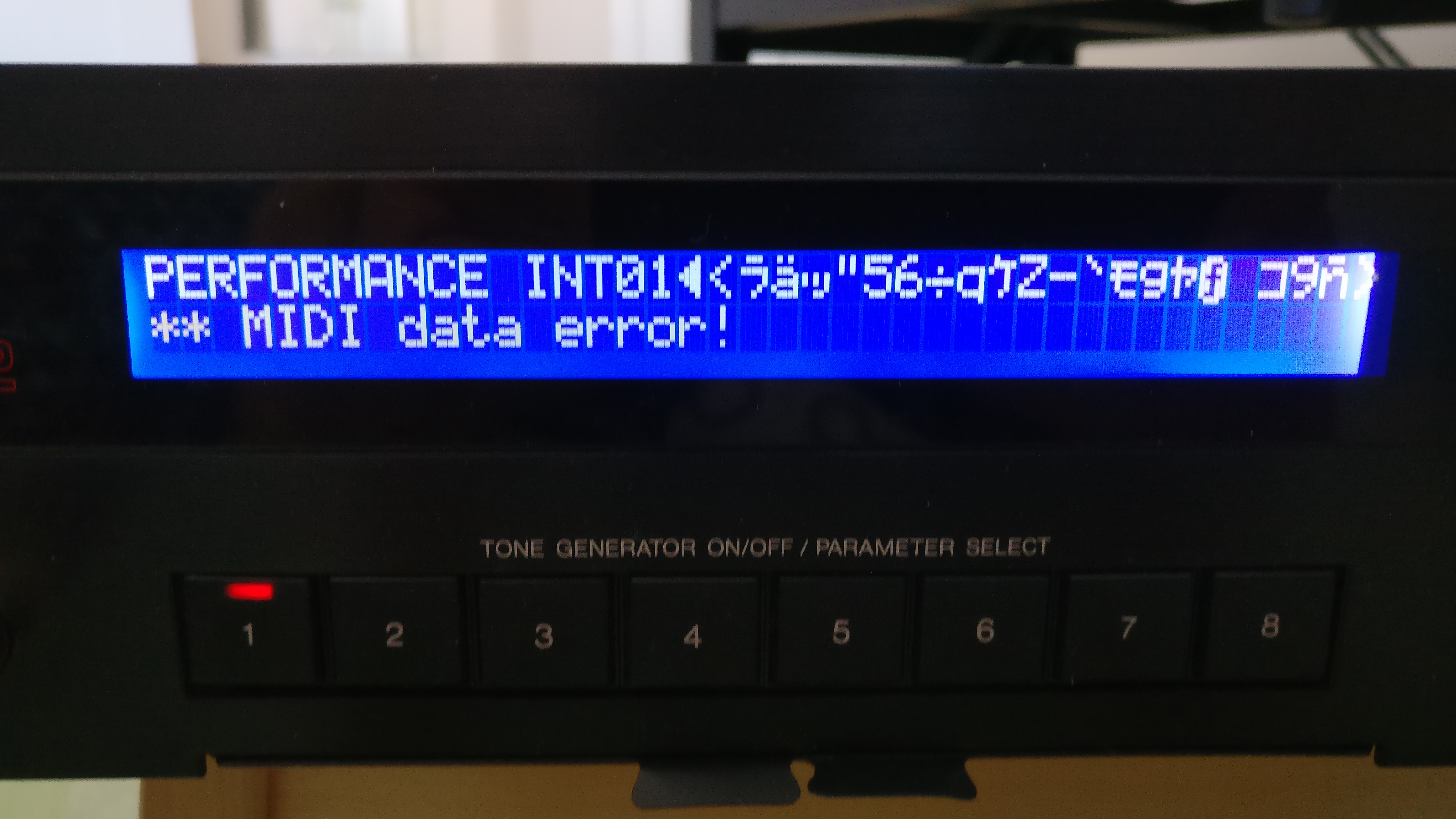

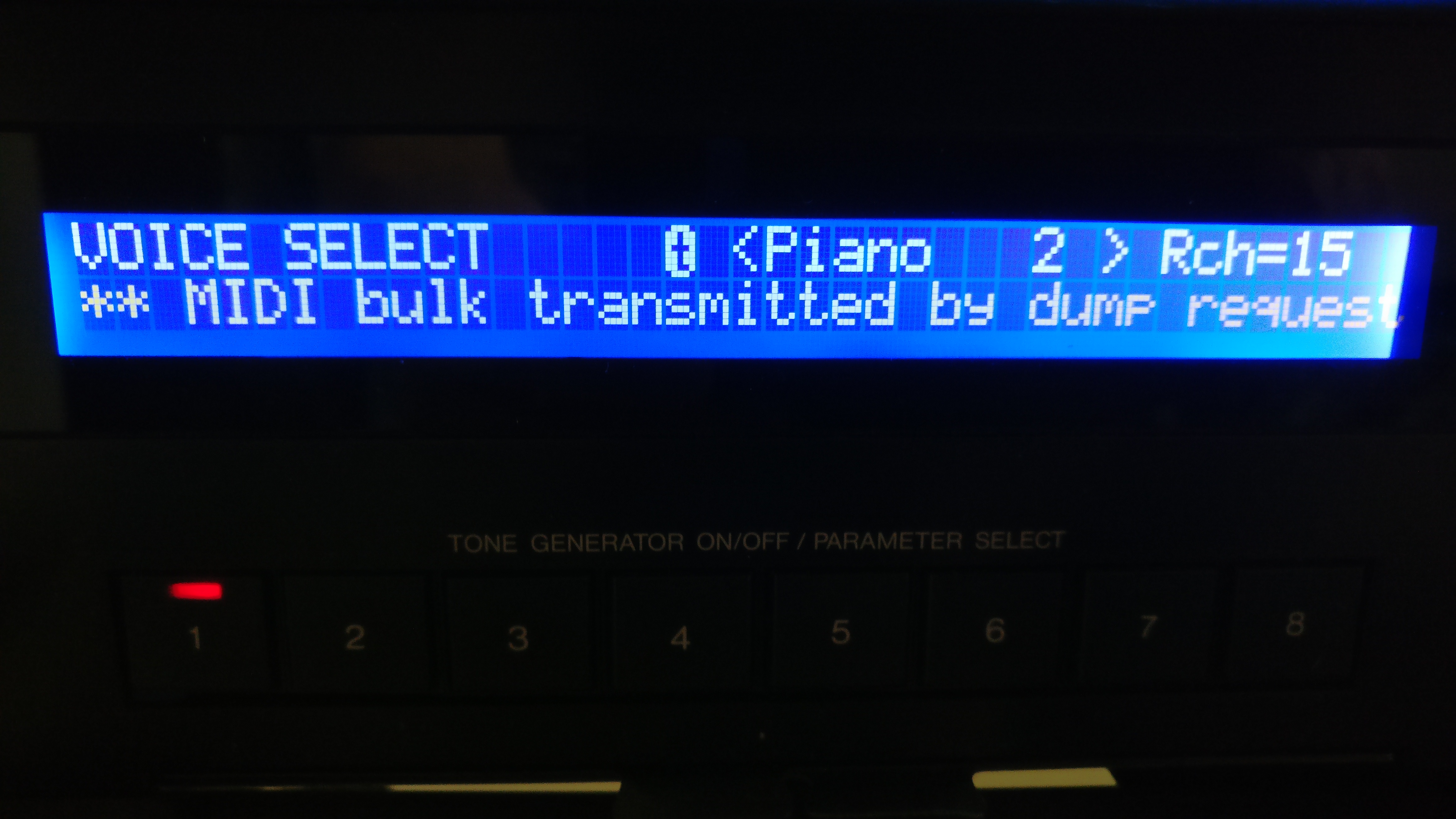

Из всех манипуляций за сегодня, "продуктивная" только одна. Подключил ещё раз ОВ-6 напрямую к ТХ802 и пока проверял настройки на "обере", на 802-й появилось вот такое сообщение:
Парни, всё, я не хочу вылавливать блох, я хочу пользоваться инструментом. Поэтому - нужен мастер. Порекомендуйте, плиз.
@Acort, @pinhole, есть знакомые спецы?
@Long, видимо, не возьмётесь?
P.S. К местным просьба не отправлять. Их тут нет и никогда не было.
Парни, всё, я не хочу вылавливать блох, я хочу пользоваться инструментом. Поэтому - нужен мастер. Порекомендуйте, плиз.
@Acort, @pinhole, есть знакомые спецы?
@Long, видимо, не возьмётесь?
P.S. К местным просьба не отправлять. Их тут нет и никогда не было.
а чего принимает, если трансмиттед это передача? На экране сообщение что передача миди массива (патч или весь банк).

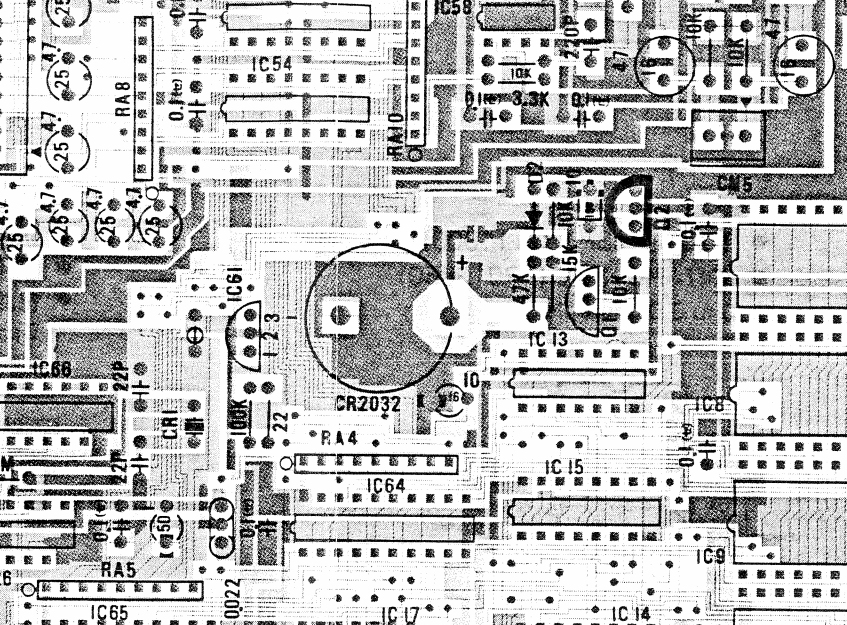

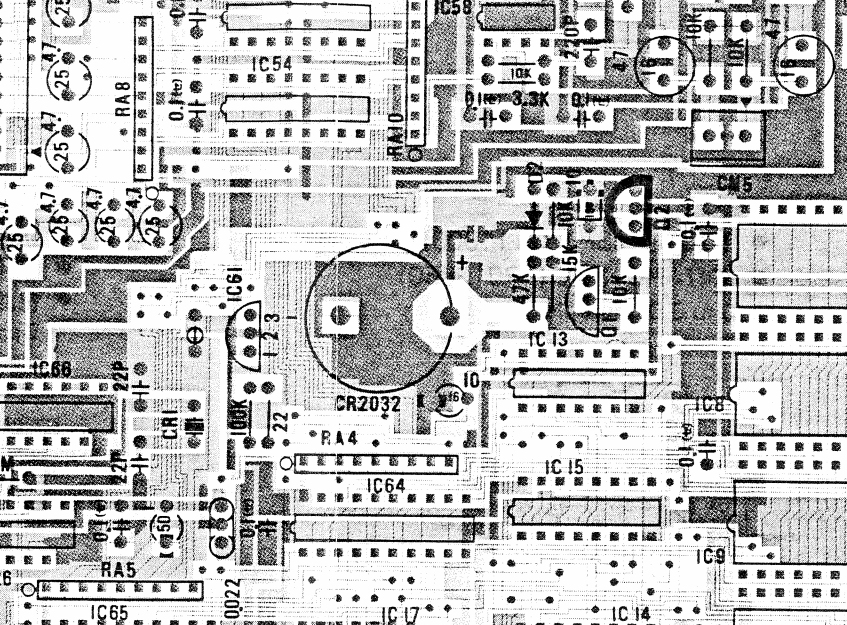

1. Сначала нужно всё-таки проверить батарейку CR2032 и хорошо ли припаян держатель батарейки к плате. Есть ли напряжение на плате от батарейки?

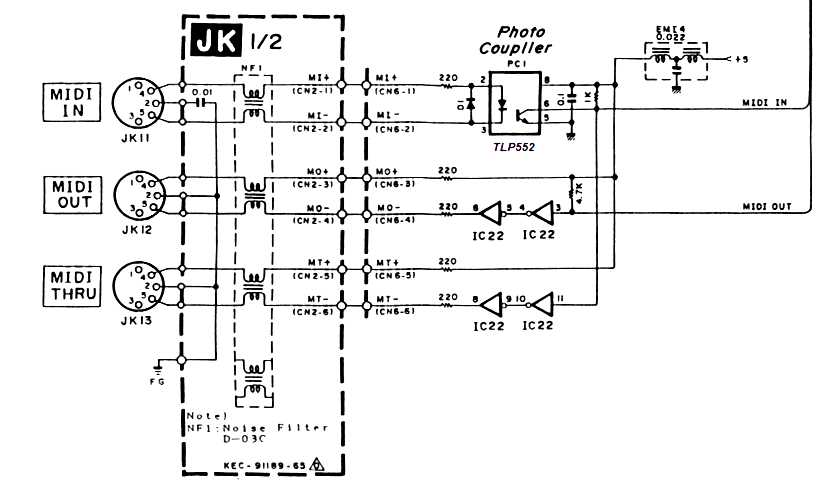

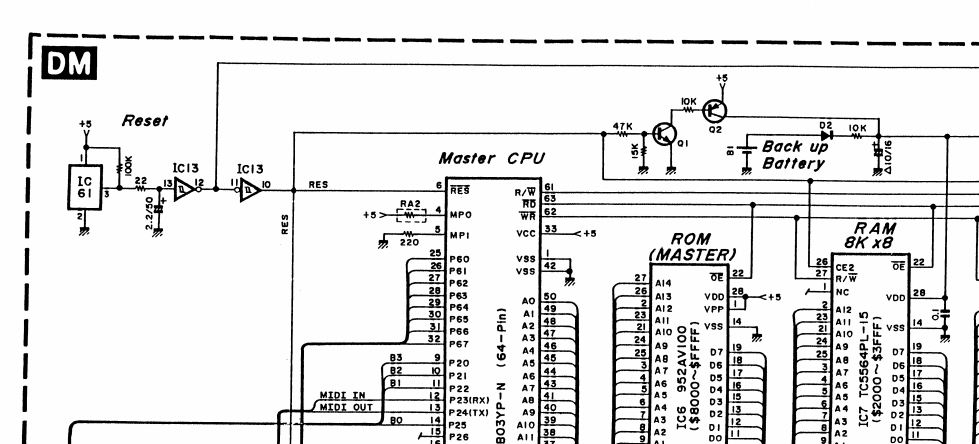

Схема:
2. Сделать RESET.
3. Настройка MIDI канала(1-16), по которому каждый генератор будет принимать MIDI ноты.
1. Нажать кнопку PERFORM SELECT.
2. Нажать кнопку PERFORM EDIT.
3. кнопка 1 включает выбор номер MIDI Channel
(1-я слева из 8-ми кнопок TONE GENERATOR ON/OF)
Сверху дисплей над кнопкой показывает "rcvch"

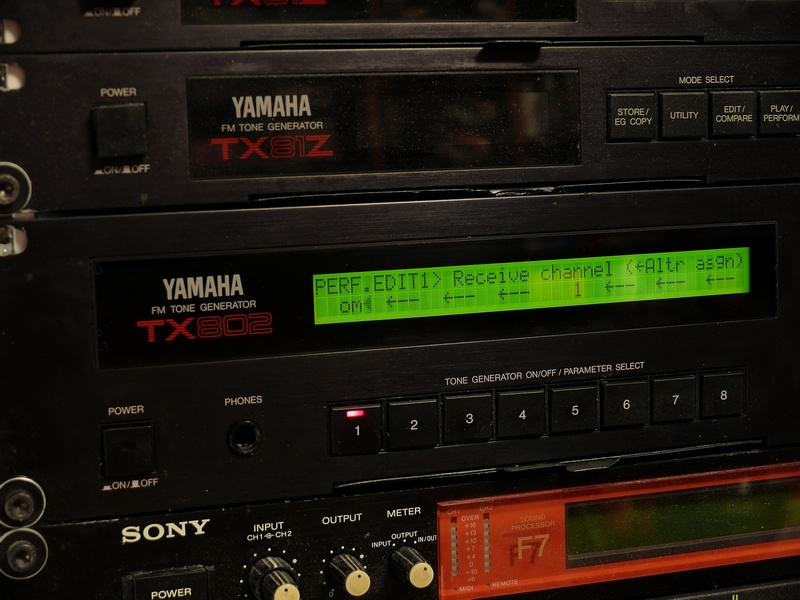

4. Нажать один или 2 раза кнопку 1, чтобы на дисплее появилось:

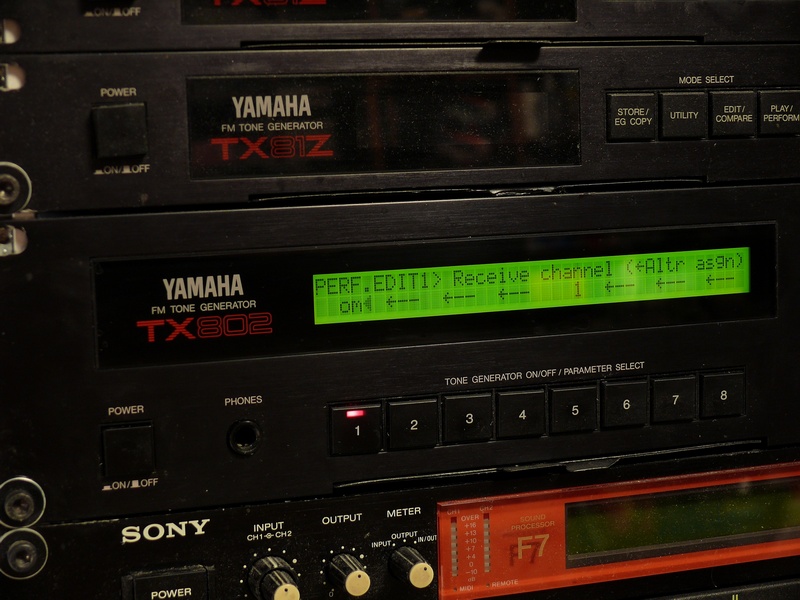

PERF.EDIT1> Receive channel"
5. Кпопками [+1] и [-1] на числовой клавиатуре выбирается номер MIDI канала.
Если выставить "om", то 1-й TONE GENERATOR будет играть ноты со всех MIDI каналов.
Если MIDI ноты приходят на TX802, то светодиод на кнопке 1 (1-8) должен моргать.

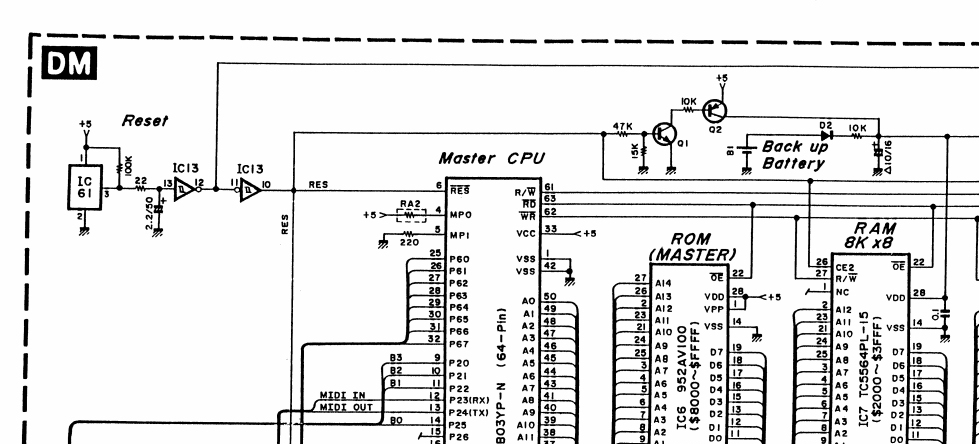

Схема:
2. Сделать RESET.
3. Настройка MIDI канала(1-16), по которому каждый генератор будет принимать MIDI ноты.
1. Нажать кнопку PERFORM SELECT.
2. Нажать кнопку PERFORM EDIT.
3. кнопка 1 включает выбор номер MIDI Channel
(1-я слева из 8-ми кнопок TONE GENERATOR ON/OF)
Сверху дисплей над кнопкой показывает "rcvch"
4. Нажать один или 2 раза кнопку 1, чтобы на дисплее появилось:
PERF.EDIT1> Receive channel"
5. Кпопками [+1] и [-1] на числовой клавиатуре выбирается номер MIDI канала.
Если выставить "om", то 1-й TONE GENERATOR будет играть ноты со всех MIDI каналов.
Если MIDI ноты приходят на TX802, то светодиод на кнопке 1 (1-8) должен моргать.
Вложения
ну передача может активироваться из меню синта, правда там бы трансмит было написано.
Вообще не понятен сыр бор, пустить на вход тх802 по всем миди каналам ноты и посмотреть на реакцию. Ну или через сервис меню и миди с выхода на вход кабелем соединит для теста. Кстати можно попробовать просто с миди выхода на вход, обычно синты при этом начинают виснуть и тупить или ошибку миди буффера писать.
Нет. Но подозреваю, что это не аппаратная проблема.
Есть про меж меня мнение, что в настройках ТХ802 я чот не то наколбасил. Возможно...
После того, как я на ОВ-6 поменял (в настройках) MIDI OUT с usb (временно был подключен) на midi. Вот в этот момент это сообщение и вылезло.
Я так понимаю, что какие-то данные таки пролазят. То-есть косяк не аппаратный (о чём волнуется Михаил), а в настройках.
Либо держатель батарейки хреново припаян и там всё колбасится до полной неработоспособности.
@ugrecman, прямо сейчас сделаю всё. Результат покажу тут.
Кроме:
Нет у меня прибора. Никакого. Если повезёт, то после праздников местный электроник появится на связи и тогда попробую.
А батарейку я поменял. Она точно и однозначно новая и (говорят) лучше, чем копеечный панасоник.
Ща буду ресетить модуль.
Пока, для чистоты эксперимента, он подключен только по midi in из midi out ОВ-6. Ну и наушники.
Поехали...
Мужчины, а вот чего он тут сказал на 27-30 секунде?
Я правильно понимаю, что он перед стартом, подключил в петлю миди вход на миди выход модуля?
Я правильно понимаю, что он перед стартом, подключил в петлю миди вход на миди выход модуля?
Вот что нового...
При тесте кнопок, вылезла ошибка на кнопке 4. Выключил и запустил ресет заново.
Следующая ошибка вылезла на кнопке UTILITY. Выключил и запустил ресет заново.
Было ещё пару ошибок, после каждого запускал ресет заново.
После того, как при тестах ни одной ошибки не вылезло, модуль загрузился.

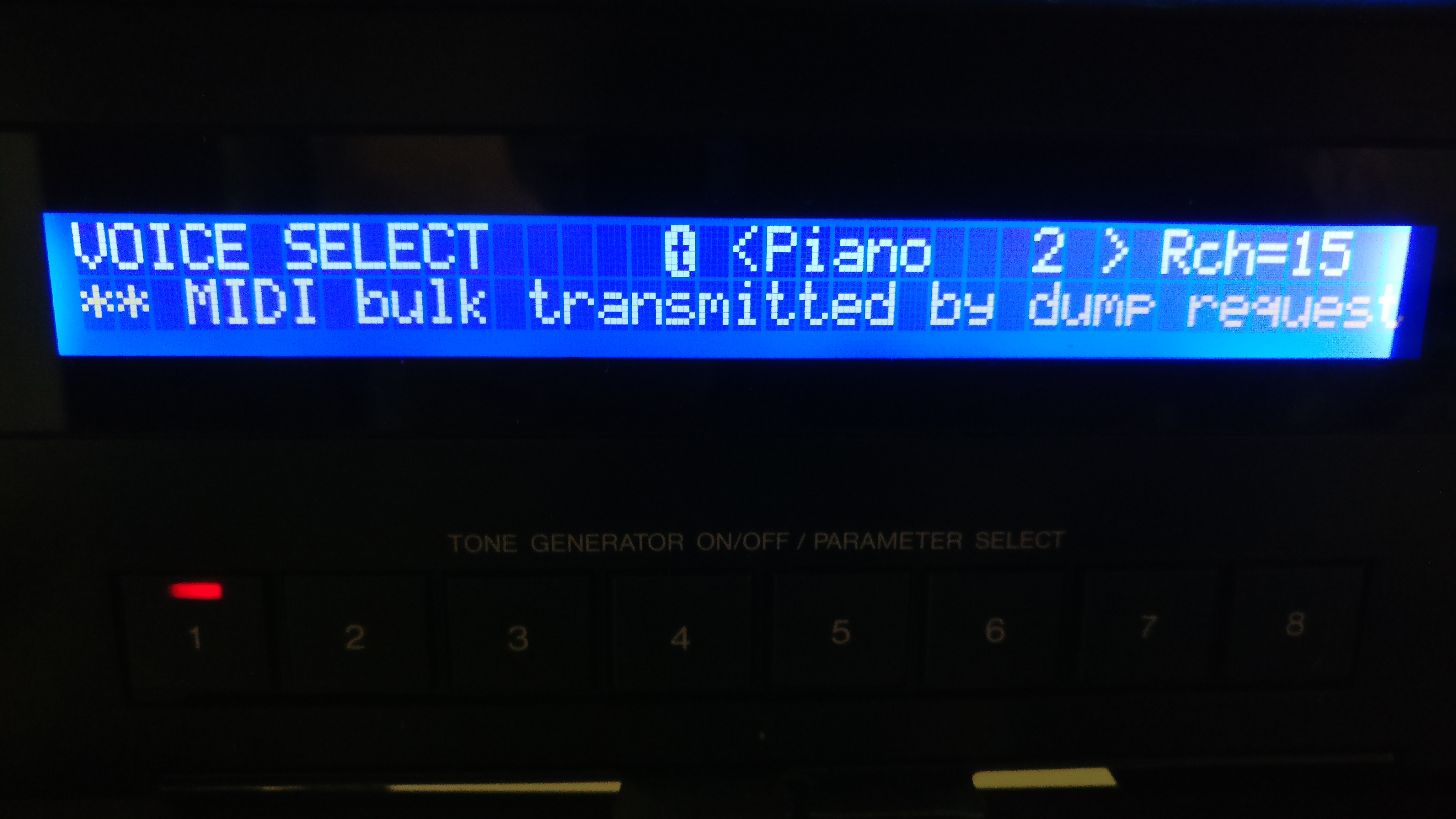

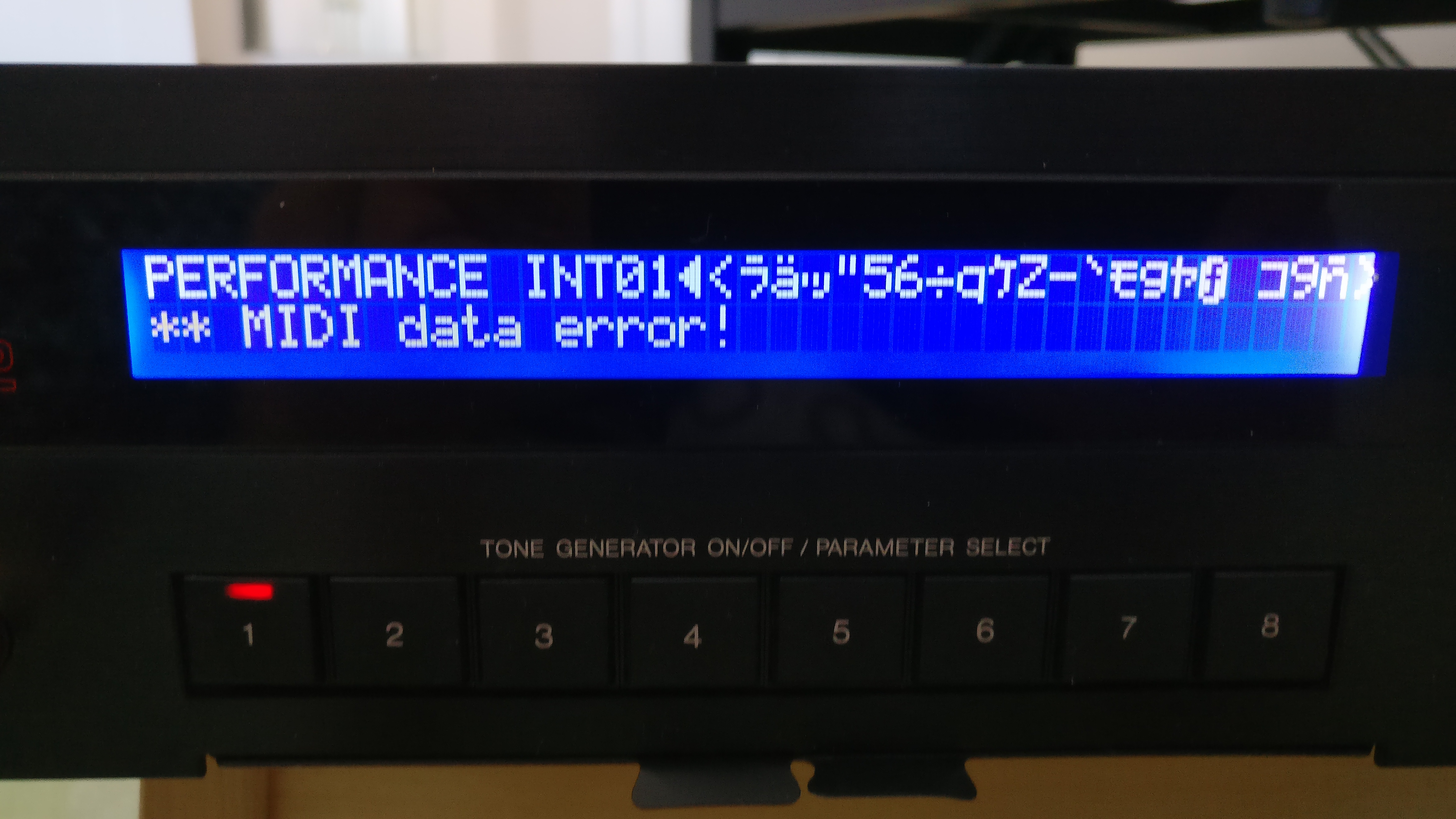

Включил ОВ-6 - появилось вот такое сообщение (оно и раньше в подобной ситуации появлялось):
Но сигнала при нажатии на модуле так и нет.
Нажимаю клавиши на ОВ-6 - светодиод не мигает, звука нет и перформанчы (понятное дело) в кракозябрах (их там тупо нет).

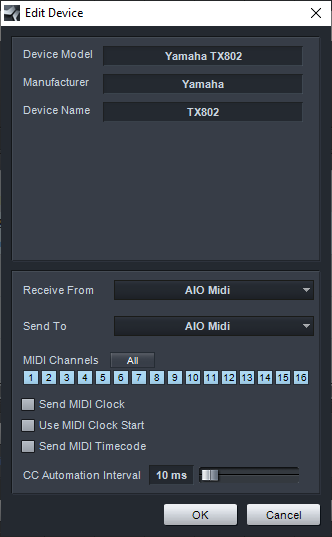

Подключил модуль по midi к компу. В хосте прописал настройки:

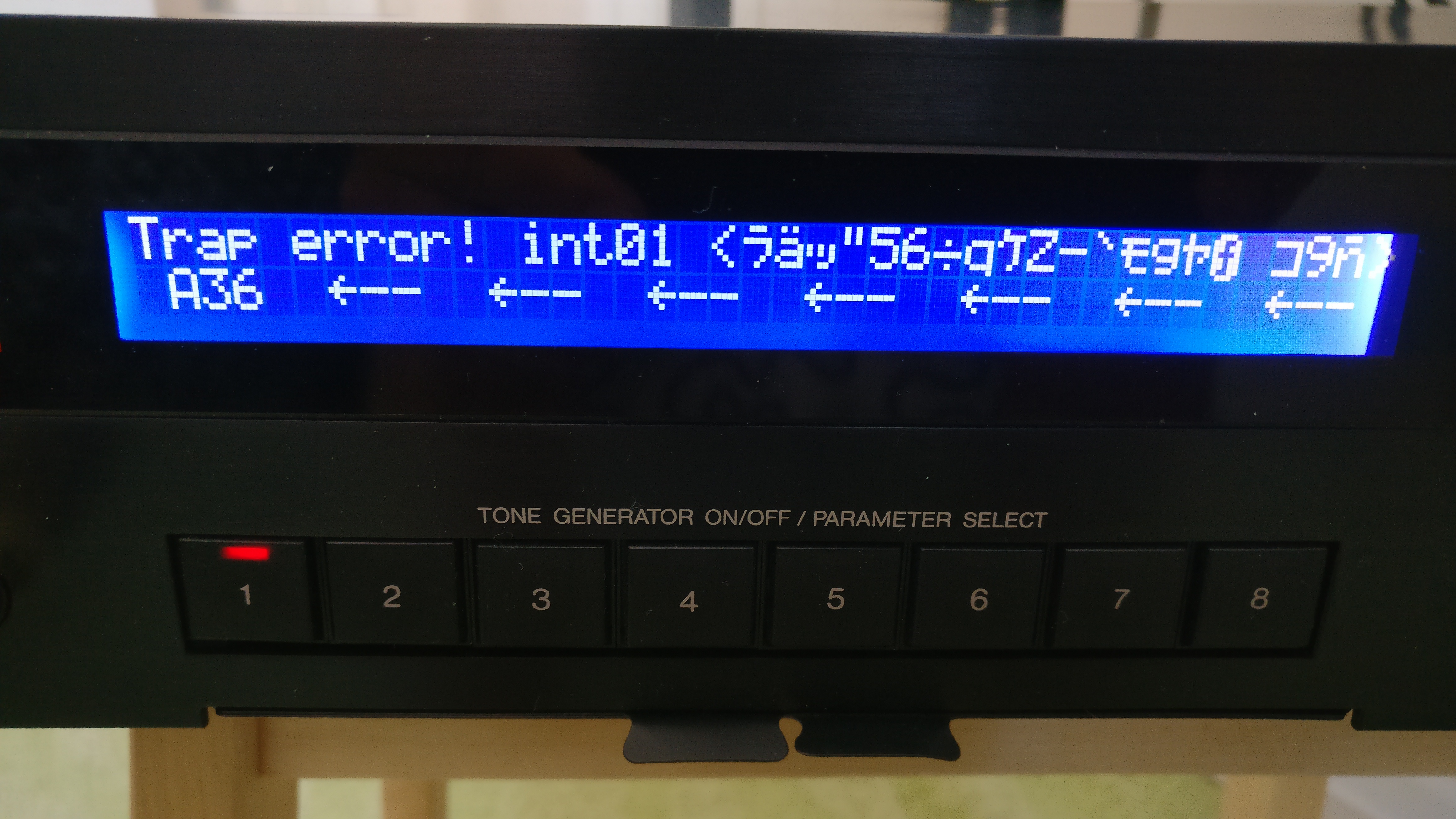

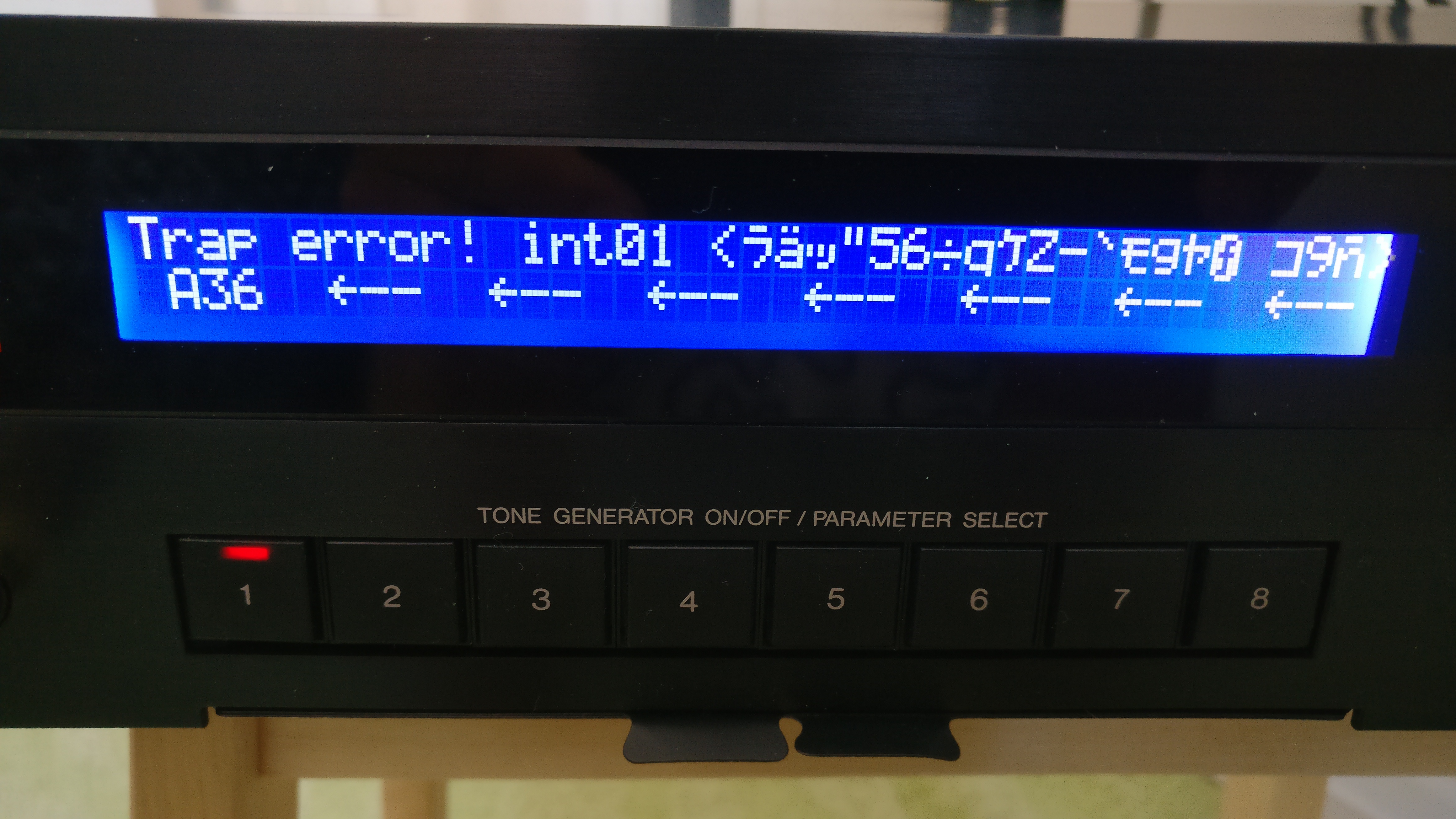

Запустил midi файл на дорожку. После нажатия play, на модуле вот это:
При этом модуль на кнопки не реагирует, пришлось питанием перезапустить.
Вывод: midi на модуль поступает, руки у меня из жопы растут.
Подскажите, плиз, что делать дальше?
P.S. Может попробовать через MIDI-OX залить крайнюю версию операционки, залить перформансы и потом попробовать?
При тесте кнопок, вылезла ошибка на кнопке 4. Выключил и запустил ресет заново.
Следующая ошибка вылезла на кнопке UTILITY. Выключил и запустил ресет заново.
Было ещё пару ошибок, после каждого запускал ресет заново.
После того, как при тестах ни одной ошибки не вылезло, модуль загрузился.
Включил ОВ-6 - появилось вот такое сообщение (оно и раньше в подобной ситуации появлялось):
Но сигнала при нажатии на модуле так и нет.
Всё сделал. Был (не знаю, почему) 15 канал. Включил omni.
Нажимаю клавиши на ОВ-6 - светодиод не мигает, звука нет и перформанчы (понятное дело) в кракозябрах (их там тупо нет).
Подключил модуль по midi к компу. В хосте прописал настройки:

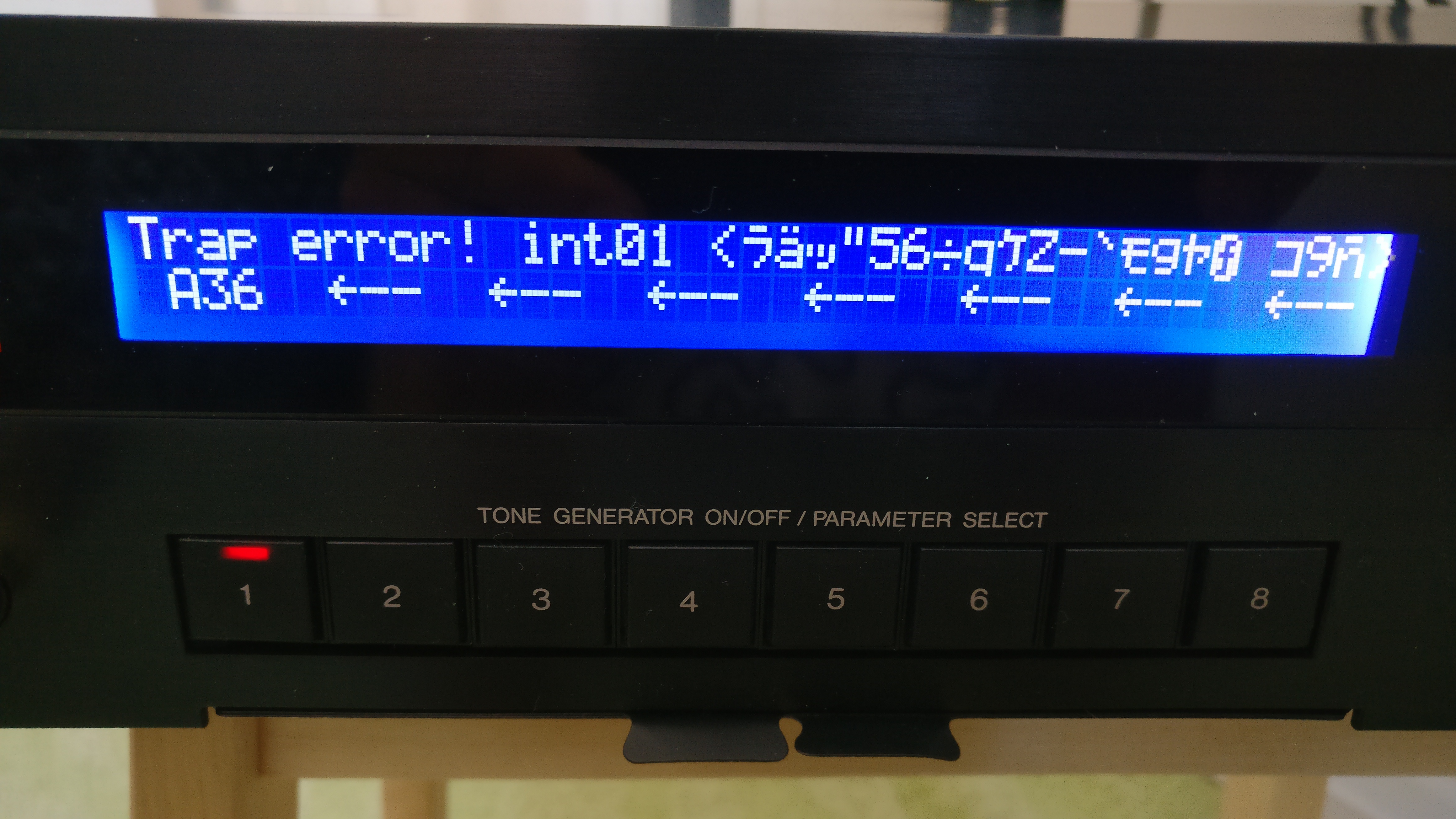

Запустил midi файл на дорожку. После нажатия play, на модуле вот это:
При этом модуль на кнопки не реагирует, пришлось питанием перезапустить.
Вывод: midi на модуль поступает, руки у меня из жопы растут.
Подскажите, плиз, что делать дальше?
P.S. Может попробовать через MIDI-OX залить крайнюю версию операционки, залить перформансы и потом попробовать?
