Диффузор
Диффузор — основной излучающий элемент громкоговорителя, который должен обеспечивать линейную
АЧХ в заданном диапазоне частот. В идеале диффузор должен работать как
поршень, совершая возвратно-поступательные движения передавать колебания звуковой катушки окружающему воздуху. Однако по мере повышения частоты в нём появляются изгибающие усилия, что приводит к появлению стоячих волн, а значит — пиков и провалов резонанса на АЧХ громкоговорителя, и к искажениям звука. Для того, чтобы снизить влияние этих эффектов, стараются увеличить жёсткость диффузора, одновременно используя материалы с меньшей плотностью. В современных конструкциях для 8—12-дюймовых низкочастотных динамиков рабочий диапазон простирается до 1 кГц, 5—7" среднечастотных — до 3 кГц, высокочастотных — до 16 кГц.
Диффузоры по типу материала бывают:
- жёсткие (керамические, алюминиевые) обеспечивают наименьший уровень искажений, за счет меньшего изгиба поверхности диффузора, но при этом у них слишком большая добротность, а значит — ярко выраженный пик резонанса. Задача производителя — сдвинуть этот пик за пределы рабочих частот. В то же время эти динамики занимают верхние ценовые позиции;
- полужёсткие (из стеклоткани или кевлара со связующей полимеризованной и запеченной смолой, «сэндвичи») — компромиссный вариант между мягкими и жёсткими. Дают больше искажений, но имеют более низкий выброс резонанса, и как правило на более низких частотах;
- мягкие диффузоры (полипропиленовые, полиметилпентеновые) обычно имеют ровную АЧХ за счёт поглощения звуковых волн материалом диффузора, и мягкий приятный звук почти во всем диапазоне, но имеют плохие импульсные параметры (отсутствие четкости). Кроме того, мягкий диффузор может крепиться к диффузородержателю без подвеса;
- бумажные диффузоры стоят особняком, так как дают очень характерный окрас звучания, для устранения которого в бумагу добавляют различные синтетические и натуральные волокна, покрывают диффузор лаком и т. д. Бумажные диффузоры более просты в производстве и позволяют в некоторых случаях делать диффузор, подвес и колпачок из одного материала.
По форме диффузоры могут быть:
- купольные, обычно применяются в ВЧ-динамиках;
- конусные — распространены более широко благодаря большей универсальности. Почти не применяются лишь в ВЧ-динамиках из-за направленности излучения. Существует несколько видов профилей конусных диффузоров:
- линейные являются максимально жесткими, но с максимальным значением резонанса, когда продольная волна сжатия материала от катушки резонирует с поперечной волной колебания самой оболочки;
- сегмент окружности позволяет сгладить резонанс;
- экспонента позволяет сгладить резонанс более эффективно.
На практике применяются комбинации всех трех типов с целью сместить резонанс в область высоких частот либо распределить его всплеск на более широкий диапазон уменьшив амплитуду.
- плоские диффузоры применяются редко, в основном в НЧ-динамиках, из-за очень высоких интермодуляционых искажений.
Реже применяются диффузоры более сложной формы, например
гофрированные, сочетающие в одной детали диффузор и сразу несколько подвесов — такое решение применяется для малогабаритных широкополосных динамиков с целью уменьшить интермодуляционные искажения и расширить диапазон воспроизводимых частот.
Также от формы образующей и жесткости материала зависят другие важные резонансы системы диффузор-подвес. Все мягкие диффузоры имеют характерный провал и затем всплеск на АЧХ, когда колебания выходят за пределы диффузора и в работу вступает подвес.
Также нужно учитывать, что если в бесконечной плоскости АЧХ динамика будет ровной, то в плоскости шириной 200 мм на АЧХ появится подъём в области 700—900 Гц, поэтому у диффузоров, которые дают в этой области провал, в корпусе АЧХ будет ровная, и не понадобится дополнительных корректирующих цепей, и некоторые производители это учитывают.
Но у других эта суперлинейность получается более компромиссной )) А в целом - это, пожалуй мой фаворит на сегодняшний день, учитывая удобство - питается неприхотливо )) да еще и сменная диаграмма.

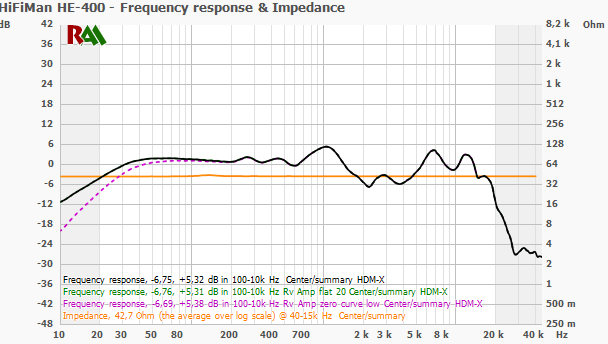

На тех же HiFiman 400-500-ках (или Стаксах) слушать рок (или электронику) - чистое извращённое издевательство, зато джаз и симфо - одно удовольствие.
