OneTriode - Преамп с одним ламповым каскадом (NaLex)

  • Автор темы Автор темы Lex248
  • Дата начала Дата начала
Lex248

Lex248

Well-Known Member
26 Июл 2017
533
368
63
38

Вложения

Последнее редактирование:
  • Like
Реакции: Min.ka72, Jolla, Radiator и 2 других
Сделал новую версию 1.1 с переключателем анодного напряжения 250 и 350 Вольт.

Сделал новую версию 1.2. Новые таблицы Ftube от -5 до +25 Вольт. Увеличился уровень чётных гармоник.

  • Like
Реакции: progulca
Версия 1.3. Увеличил предусиление на входе. Теперь на 39 КОм можно хорошо прогреть. Только при таком сопротивлении регулятор CkF нужно на максимум ставить.

  • Like
Реакции: Technomax
Модель лампы.

триод
E1 = Vpk/kp*log(1+exp(kp*(1/mu+Vgk/sqrt(kvb+Vpk*Vpk))))
пентод
E1 = Vpk/kp*log(1+exp(kp*(1/mu+Vgk/Vpk)))

Это только основа. Там ещё много всего для создания таблицы Ftube (шейпер по сути).

Последнее редактирование:
  • Like
Реакции: Technomax
Есть идея сделать загружаемые таблицы Ftube, по типу IR импульсов. В таблицу заложено анодное напряжение (Vp), анодное сопротивление (Rp) и входное сопротивление (Rin).

Последнее редактирование:
  • Like
Реакции: Technomax
Версия 2.1
Было трудно, но получилось сделать загружаемые таблицы Ftube. Для начала три таблицы. В комплекте программа "v12ax7_transfer_OneTriode.py" для создания таблиц. Для её работы нужно установить язык программирования Python 3.4 и несколько приложений к нему (scipy, matplotlib). В конце таблицы автоматически добавляется обязательная информация о ней (анодное напряжение, размер таблицы и другое). Полученные расчёты нужно скопировать в блокнот, удалив всё лишнее сверху и снизу (смотрите готовые таблицы для примера).

Последнее редактирование:
  • Like
Реакции: Technomax
Новая, полностью автоматизированная программа для создания таблиц Ftube. Нужно только задать параметры и указать путь к файлу (имя будет создано автоматически).


Вложения

Пара новых таблиц Ftube для пробы. Подробности, кому интересно. Дело в том, что при создании таблиц с большим входным напряжением появлялась ошибка. Оказалось, что это не ошибка, а ограничение по числу итераций. По умолчанию их 50. Ошибка появлялась даже при значении 500000. Поставил значение 900000. Одна таблица рассчитывалась около часа, другая около пяти часов. Так же, в архиве новая программа с изменяемым числом итераций.


Вложения

  • Like
Реакции: Technomax
а зачем какие-то таблицы? на лету не вычисляется?

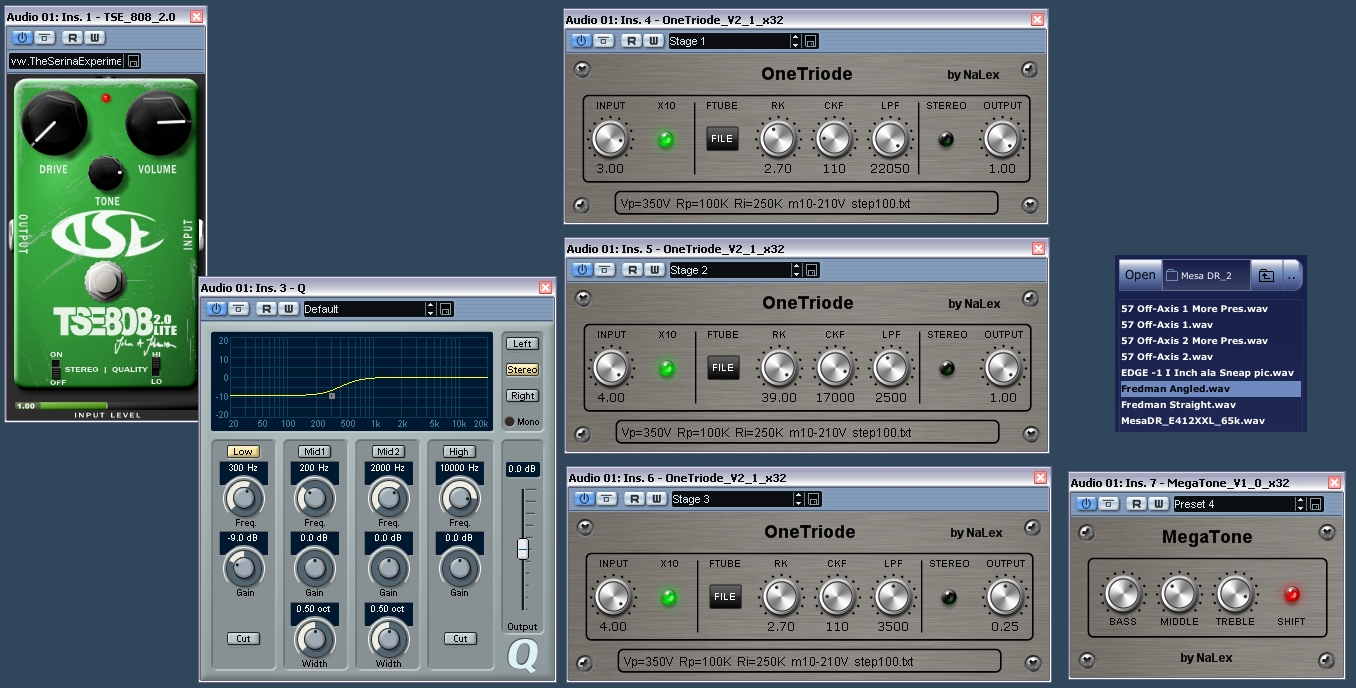

Новая таблица от deLuther'a с соседнего форума, сделанная по его методе, с повышенной амплитудой сигнала. И моя версия ректоподобных настроек на картинке. Первый каскад практически не грузит, поэтому заменил его простым усилением.




Вложения

Последнее редактирование:
  • Like
Реакции: Technomax
Версия 2.3
Защита от громких щелчков при смене файлов Ftube и включении эффекта. Для Windows и Mac OSX.

M16 написал(а):
Загрузил "делютеровский" вариант таблицы, уровень выход нормальный, спектр грязный.
Нажмите для раскрытия...
Ну пока так. Но я бы не стал для теста использовать частоту 8.5 КГц. Хотя даже здесь паразитный сигнал на 60 ДБ меньше полезного.

Частота взята первая попавшаяся, так же как и источник будет с непредсказуемым спектром, или вы предлагаете его заранее фильтровать? )))
Решайте проблему, должна быть не зависимость от входного спектра.

M16 написал(а):
Алиазинг дикий,
Нажмите для раскрытия...
подтверждаю: дикий.

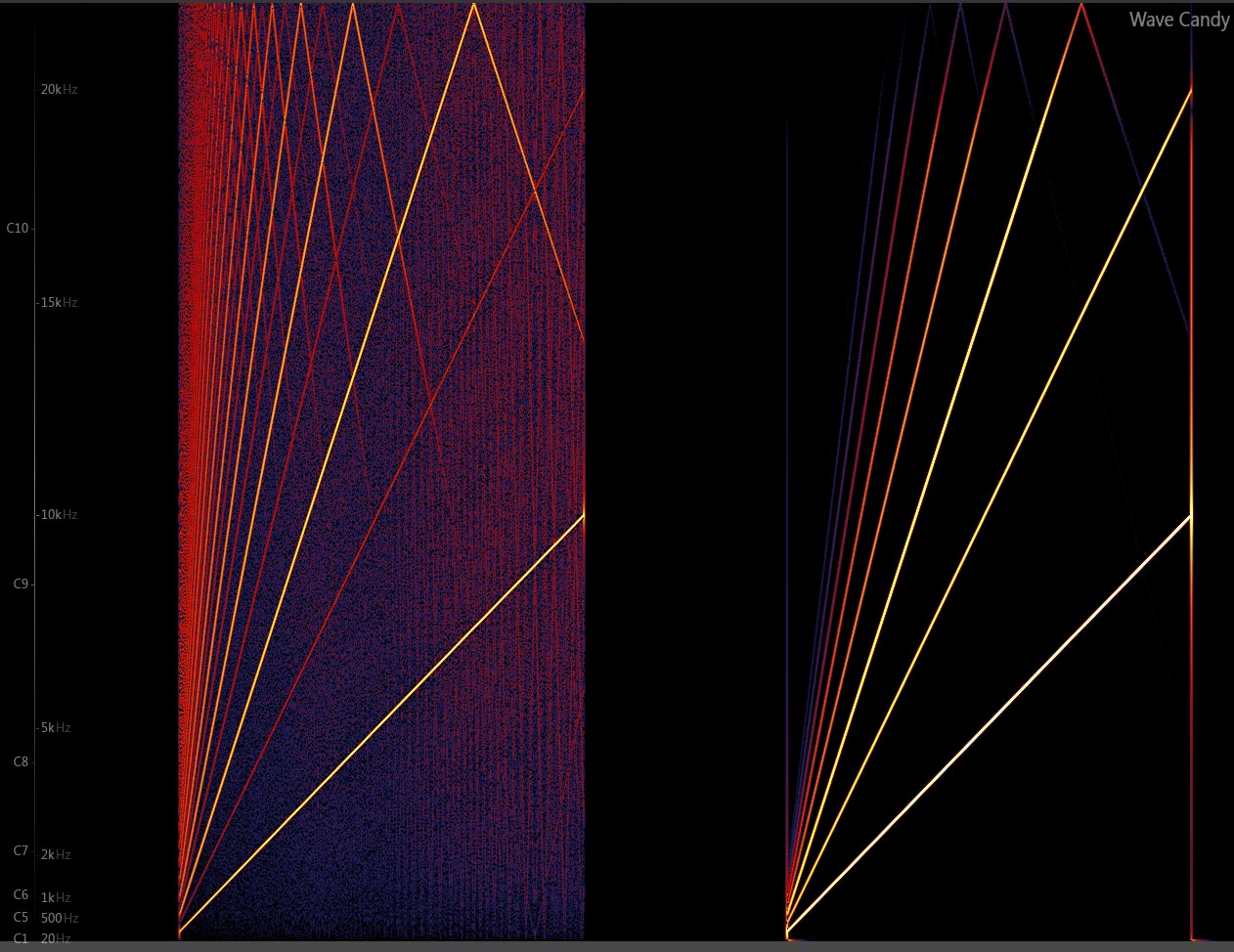

условия проверки: на входе свип-тон от 200 до 10000 Гц. На выходе спектроскоп.
результат:

слева спектр обсуждаемого плагина, справа для сравнения NickCrow Tubedriver (тот же 8x оверсемплинг).
вопрос к топикстартеру: какие фильтры используете при оверсемплинге?


Вложения

  • triode.jpg
    214,6 KB · Просмотры: 195
This plugin provided 'as-is', without any express or implied warranty.
Не нравится - не юзайте.
