Как раскрасить Patchbay (чтобы не путаться где и что находится)

Тема в разделе "Прочее Оборудование", создана пользователем Денис Фет, 19 окт 2018.

  1. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское
    В общем я распаял патчбай, но как сделать обозначения на передней панели, что бы знать что где находится? А то так немудрено и запутаться. Раньше я клеил на переднюю панель узкие бумажки (вырезал из самоклеющихся товарных наклеек), но клеевой слов от времени высыхает и они отваливаются. Что можно сделать? Как вы обозначаете каналы Пачбая?

  2. Zerocool

    Zerocool Dart

    Регистрация:
    18 май 2003
    Сообщения:
    18.259
    Симпатии:
    13.044
    Пол:
    Мужской
    Род занятий:
    sound engineer
    Адрес:
    Belgorod
  3. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское
    нее.... на такую штуку я точно пока не разорюсь. А то в итоге маркировка Патчбая выйдет дороже самого Патчбая.

  4. fakeitback

    fakeitback Super Moderator Команда форума

    Регистрация:
    6 май 2005
    Сообщения:
    10.378
    Симпатии:
    8.039
    Пол:
    Мужской
    Адрес:
    Москва
    @Денис Фет, бумажный малярный скотч и маркер в помощь

  5. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское
    а долго держится?

  6. fakeitback

    fakeitback Super Moderator Команда форума

    Регистрация:
    6 май 2005
    Сообщения:
    10.378
    Симпатии:
    8.039
    Пол:
    Мужской
    Адрес:
    Москва
    @Денис Фет, держится, но сама бумага подсыхает со временем. Но это как бы стандарт для всяких студийных/концертных дел, поскольку часто приходится переклеивать, переписывать и т.п. Наклеил-подписал-оторвал-прилепил-написал и т.п.

    Если надо стационарно и надолго - тогда и прfвда ищите что-то вроде принтера монтажника («портативный ленточный принтер-маркиратор»). Необязательно покупать, можно по знакомым поспрашивать, может кто монтажом кабельных систем занимается.

    Kuskov нравится это.
  7. tindc

    tindc Member

    Регистрация:
    20 ноя 2008
    Сообщения:
    108
    Симпатии:
    20
    Самоклеющаяся бумага для принтера. Инксистем 115ж, как пример из первых строчек яндекса.

  8. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.988
    Симпатии:
    5.891
    Адрес:
    Moscow
    -- Если морда - железная, то проще из магнитной бумаги наклейки вырезать.

    SergM/S нравится это.
  9. Andruha

    Andruha Well-Known Member

    Регистрация:
    24 окт 2005
    Сообщения:
    2.694
    Симпатии:
    1.398
    Пол:
    Мужской
    Род занятий:
    Aradio & TV
    Адрес:
    Новочеркасск
    белая изолента и перм. маркер - дешевле не бывает ))

    Skipper нравится это.
  10. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское
    о, а это мысль!

  11. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    643
    Симпатии:
    547
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    @Денис Фет, на вашем патчбее направляющих для бумаги нет?

    Если направляющих для вставки бумаги не предусмотрено, было бы кошерно сделать не отдельные маркеры в виде кусочков бумаги, а длинные, на весь патчбей, маркировочные полоски нужных размеров в какой-нить проге (в том же ворде), там разместить все надписи с нужными цветовыми заливками, распечатать на самоклеющейся бумаге, и после их наклеивания на патчбей, поверх наклеить полосу узкого скотча для защиты от пыли, грязи и влаги.
    PS
    По прогам - специализированные есть - тот же патчкад (линк я где-то тут уже оставлял),
    есть и на сайте у Neutrik простая их же программка (и по-моему, бесплатная) для создания маркировок.

    Последнее редактирование: 19 окт 2018
  12. SergM/S

    SergM/S Active Member

    Регистрация:
    12 апр 2008
    Сообщения:
    480
    Симпатии:
    178
    простой вариант - распечатать схему всей соединений на а4 и прилепить где-то рядом.
    Магнитная бумага опробована (на микшере) - хорошо. Дёшево, удобно.

  13. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское
    на Патчбее есть некие выпуклости во всю его ширину, вверху и внизу. Я так понимаю они и нужны для крепления этих направляющих под вставку бумаги. А где эти направляющие взять? Я инет перерыл и что-то не смог найти...... Как они правильно называются?

    Последнее редактирование: 21 окт 2018
  14. microbit

    microbit Active Member

    Регистрация:
    7 сен 2011
    Сообщения:
    400
    Симпатии:
    113
    Адрес:
    Москва
    Я использую обычный белый пластырь (который рулончиком): намертво клеется, и надписи делать удобно - хоть маркером, хоть обычной шариковой ручкой, не стираются.

  15. drobinkin

    drobinkin Старый пират

    Регистрация:
    21 май 2003
    Сообщения:
    767
    Симпатии:
    512
    Адрес:
    Северодонецк→Одесса
    Почему-то никто не упоминает ORACAL (FOSCAL и пр.) — самоклеящуюся виниловую пленку. На ней и печатать можно, и маркером писать, и липнет получше бумажной самоклейки

  16. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    643
    Симпатии:
    547
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    На большинстве качественных панелей они уже смонтированы на ней - об этом позаботился производитель.
    А если искать отдельно, это называется "patchbay label strips" либо же "designation strips"
    https://www.canford.co.uk/DESIGNATION-STRIPS
    https://www.bittree.com/collections/accessories-designation-strips



    Сфоткайте свой патч, что там за выпуклости.

    Последнее редактирование: 23 окт 2018
  17. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское

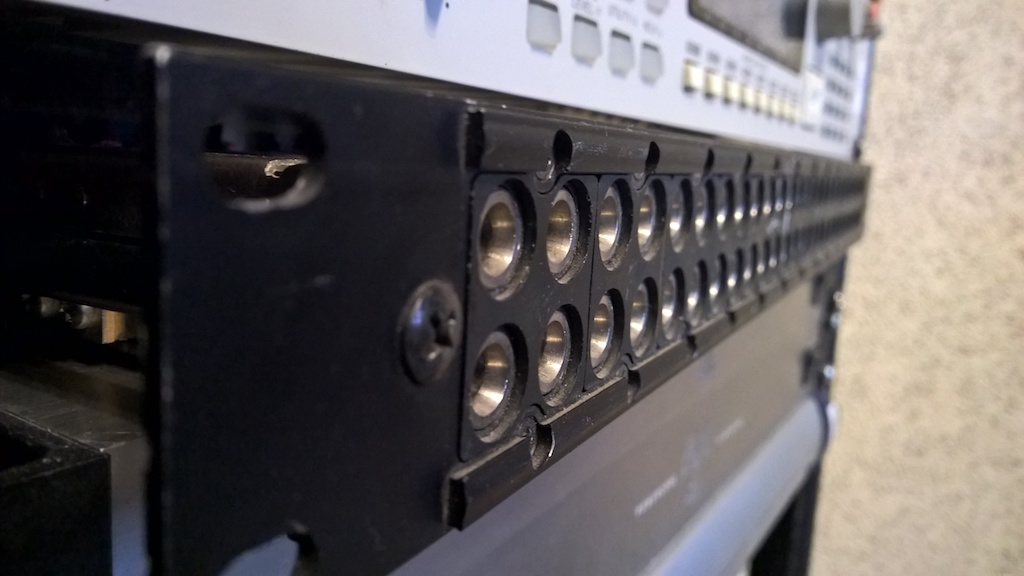

    Сфоткал. Там видно, про какие выпуклости я говорил.


    Последнее редактирование: 25 окт 2018
  18. Gerain9

    Gerain9 Well-Known Member

    Регистрация:
    16 окт 2006
    Сообщения:
    1.714
    Симпатии:
    912
    Пол:
    Мужской
    Род занятий:
    саундпродюсирование
    Адрес:
    Москва

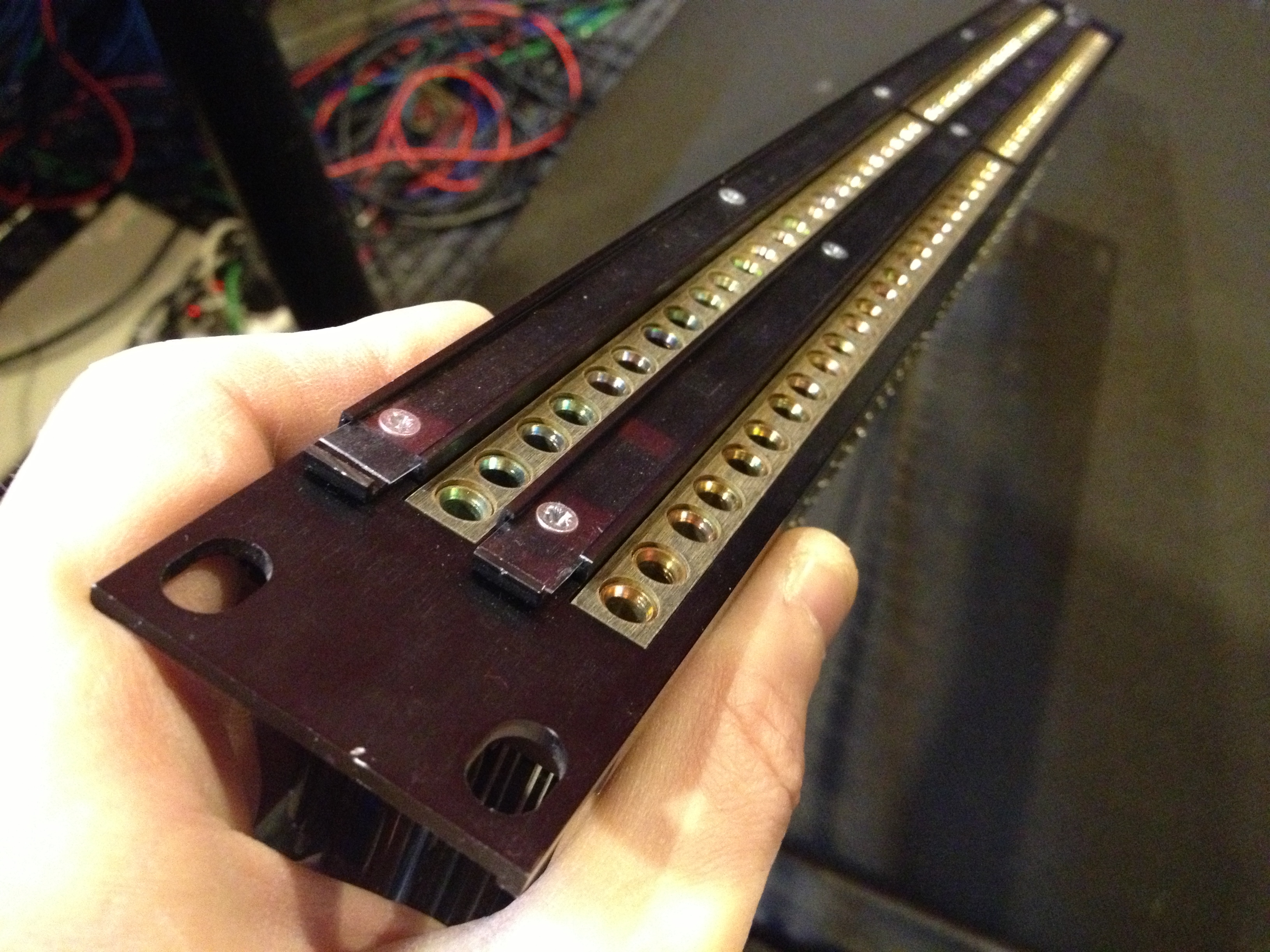

    @Денис Фет, 54BA027D-4BC5-475F-B09E-E8E079A7D333.jpeg Тоже сфоткал- у вас такой штуки нет. Не позаботился производитель...

  19. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    643
    Симпатии:
    547
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk

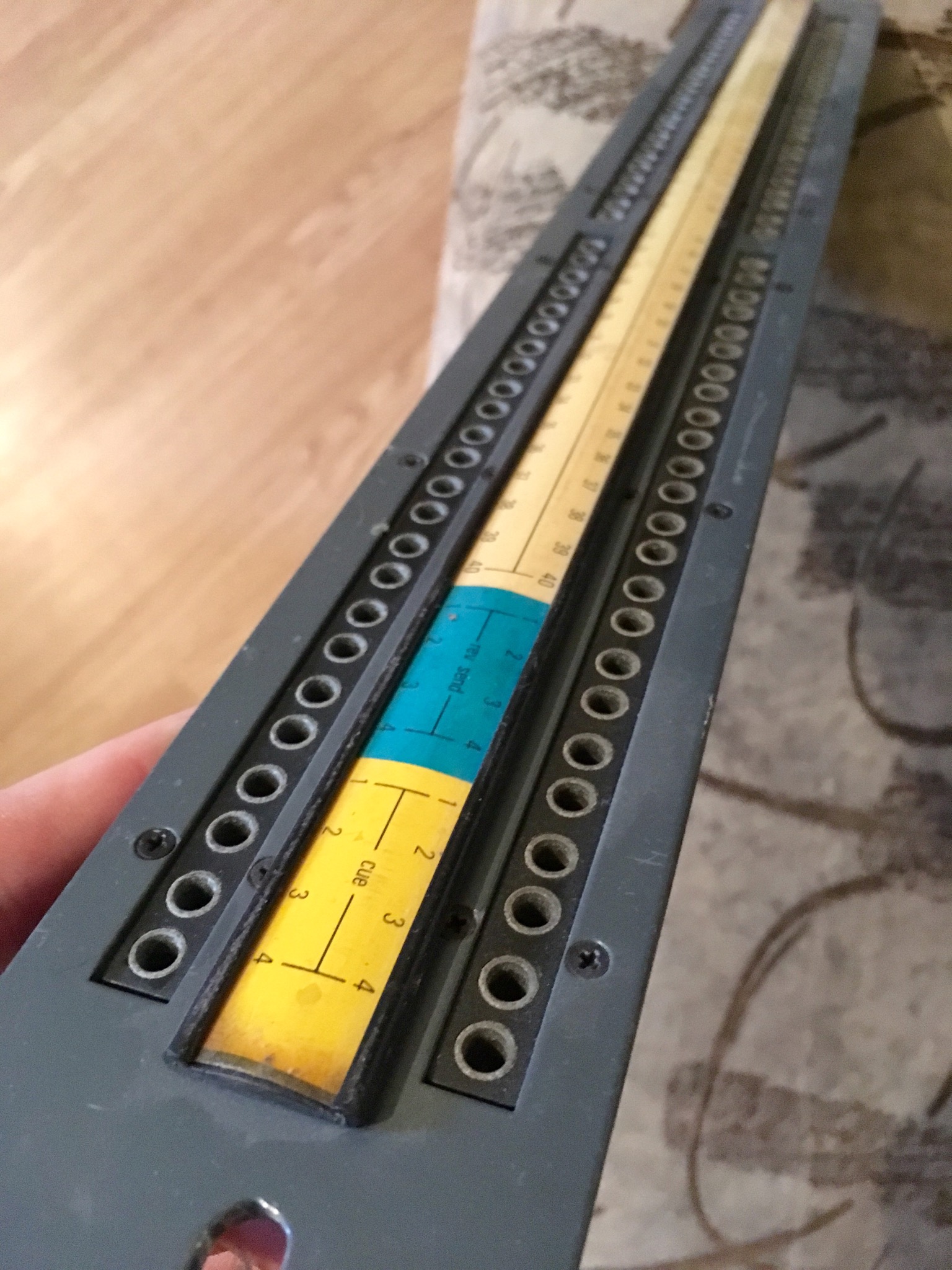

    Не-не, @Денис Фет, тут позаботился,
    это хорошая панель с большими b-gauge джеками,
    вот эти выпуклости с небольшими уступами - и есть направляющие для маркеров, сверху на них нащёлкивается длинная узкая крышка из прозрачного плексигласа, и под ней как раз полоса из бумаги помещается...
    видимо, эти две крышки просто где-то пролюбили :(
    --- добавлено 25 окт 2018 ---
    PS
    Джеками-то коммутационными запаслись?
    Обычные тут не подойдут, нужны BPO или b-gauge (ну, в курсе наверное сами ,я думаю )

    Последнее редактирование: 25 окт 2018
    Gerain9 нравится это.
  20. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское
    Вот блин... а я обычные TRS туда пихал... и вроде всё нормально работало.

  21. Gerain9

    Gerain9 Well-Known Member

    Регистрация:
    16 окт 2006
    Сообщения:
    1.714
    Симпатии:
    912
    Пол:
    Мужской
    Род занятий:
    саундпродюсирование
    Адрес:
    Москва
    фига себе, я такого не встречал)

  22. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    643
    Симпатии:
    547
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    Работать может в принципе нормально, а может и нет - это от конструкции самих гнёзд зависит. Хотя она у всех gpo/bpo джековых гнёзд схожая, но опять таки, разные габариты и геометрия сгибов, толщина металла и т.д. Обычные trs-джеки оч туго туда вставляются (особенно в патчбях ADC), могут деформировать контакты гнёзд в некоторых случаях.
    Поэтому я и спросил - запаслись ли джеками ))
    Панели-то сами очень прочные и долговечные - как гнёзда так и джеки; единственный гемор - эти специализированные джеки стандарта BPO316, в основном их выбор в наше время невелик - это только Neutrik NP3TB, и у нас достать их не так просто (в розничной продаже их почти нет, надо искать). Этот формат отживает своё, его повсеместно вытесняет бантам.
    Кстати, погуглите эту марку джека, посмотрите форму и размер контактов (наконечник в виде шарика и более тонкий ring-контакт) - насколько они отличаются от обычного trs.


    похоже на switchcraft годов 80-90-х, или horizon,
    сталкивался пару раз с похожими (чистил от пыли плюс небольшое обслуживание),
    во всяком случае, марку/производителя только @Денис Фет сможет определить, на гнёздах маркировка есть

    Последнее редактирование: 25 окт 2018
  23. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.988
    Симпатии:
    5.891
    Адрес:
    Moscow
    Professional Longframe patch panels like our NPP-TB contain B-Gauge jacks, therefore just B-Gauge connectors should be used (BPO 316 standard plugs like NP3TB).

    Professional Bantam patch panels like our NPP(A)-TT use Bantam type jacks, therefore Bantam (TT) plugs (MIL-P-642/13 standard plugs like NP3TT) are the correct choice.

    Semiprofessional patch panels like our NYS-SPP-L1 patch panel work with Standard ¼” jacks (EIA RS-453 A-Gauge longframe standard plugs like: NP*X, NP*RX, NP*C)

    https://www.canford.co.uk/Products/43-180_ADC-PJ777-BANTAM-PLUG-Black
    [​IMG]

  24. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    643
    Симпатии:
    547
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    Так точно,
    как грится, стандарт есть стандарт.

    @Long, на картинке ж бантам:confused:, а у ТС - лонгфрейм...

    https://www.neutrik.com/en/product/np3tb-b
    только такой пока выпускается.
    Ну, можно конечно винтажные джеки Switchcraft или те же ADC поискать (на Ebay).

    Дешевле как мне кажется поискать готовые патчкорды B-gauge, можно даже бюджетные Rean (но насколько они долговечны, я бы не стал говорить),
    думаю при грамотной нормализации панели, топикстартеру может понадобиться штук 8-10 патч-кабелей, плюс 4-6 отдельных BPO джеков для пайки кабелей-переходников (чтобы с другой стороны иметь обычные джеки или XLR к примеру, или даже миниджек).

    Последнее редактирование: 25 окт 2018
  25. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.988
    Симпатии:
    5.891
    Адрес:
    Moscow
    -- А я не понимаю, нахрена вообще вся эта идиотская экзотика.
    Обычные джековые патчбэи стоят совсем копейки, и намного удобнее.

  26. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    643
    Симпатии:
    547
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    Нисколько не экзотика, Вы и сами как спец знаете, что обычно подобный нормальный патчбей распаивается раз и навсегда, служит десятилетия без залезания внутрь без надобности что-то подпаять или пропаять.
    Исключение, пожалуй- переоборудование/перекоммутация студии.

    Дешёвые патчбеи на обычных джеках (зачастую, впаянных в небольшие платки), при ежедневной работе расшатываются и требуют периодического демонтажа из стойки и тотальной пропайки гнёзд раз в 2-3 года (например, dbx PB-48, с виду прилично сделанные). Я уже не говорю о лишнем разъёмном контакте в виде джека с задней стороны такой панели.
    Вот и вся разница.
    Склоняюсь к тому, что лучше один раз поплясать с такой "экзотикой", и потом спокойно работать без шорохов, плохих контактов и прочих неприятностей (ест-но, если патчбей в студии действительно требуется). Сам проходил эту школу - были и таскамы, и реаны, и упомянутые дибииксы...

    PS Вот в Ваших приборах-то коммутация на реле сделана )) так шо нинада ))

    Последнее редактирование: 26 окт 2018
  27. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.988
    Симпатии:
    5.891
    Адрес:
    Moscow
    -- Я не о том. Разъёмы там уж оооочень дорогие. И неудобные.
    Всё остальное - решаемо...

    Anthony Scott нравится это.
  28. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское
  29. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    643
    Симпатии:
    547
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk

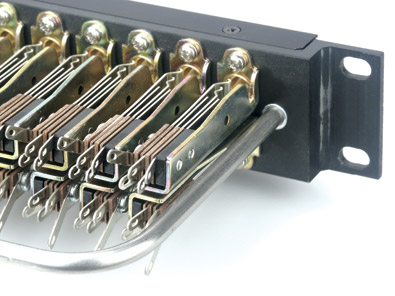

    Это всё оно,
    по первой ссылке - винтажные как в телефонных коммутаторах (и скорее всего они без пайки, провода там винтиками зажимаются),
    по второй - видимо человек ошибочно написал, что разъёмы бантам )) а так-то да, то что надо.

    PS
    Патч-то у вас, я думаю, с подобными гнёздами?
    патч B.jpg

  30. Денис Фет

    Денис Фет Active Member

    Регистрация:
    22 апр 2007
    Сообщения:
    889
    Симпатии:
    233
    Пол:
    Мужской
    Адрес:
    Московская обл. г. Куровское
    Да, именно с такими гнездами.

    Anthony Scott нравится это.
  31. Anthony Scott

    Anthony Scott Well-Known Member

    Регистрация:
    15 фев 2016
    Сообщения:
    643
    Симпатии:
    547
    Пол:
    Мужской
    Род занятий:
    музицирующий-записывающий-паяющий
    Адрес:
    Bryansk
    @Денис Фет ,
    На авито кстати эти вещи за оч хорошие деньги предлагают (особенно готовые патч-корды - они в розницу больше 1500р/шт),
    джеки россыпью тоже недорого, единственное, там поморочиться придётся с монтажом и закреплением оболочки кабеля
