Не нашел куда запостить и решил завести новую тему для умелых рук. Сюда можно будет скидывать ссылки и описания оборудования используемого при создании, настройке или ремонте нашей звуковой техники.
[DOUBLEPOST=1538973443][/DOUBLEPOST]Вот для начала интересный регулятор наприяжения.
https://ru.aliexpress.com/item/DPX6...=lowerfunnel&device=pc&aff_short_key=UneMJZVf

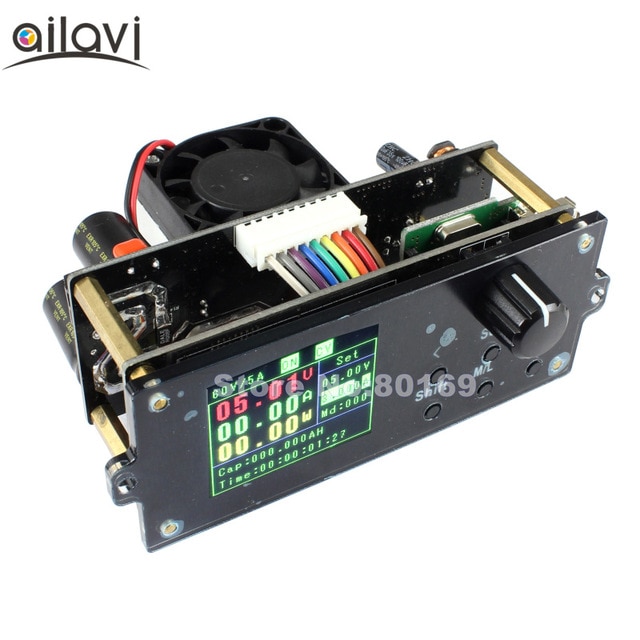

Подключается на выход источника постоянного тока. Регулирует напряжение в пределах 0-60 В, ток - 0-5А. Входное напряжение должно быть на 5 В больше выходного. На лицевой панели индикатор показывающий напряжение, ток и потребляемую мощность.



[sunet]

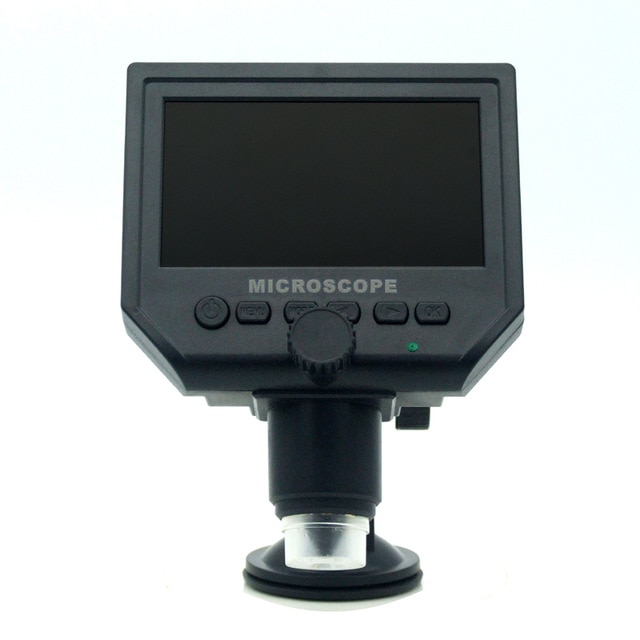

Еще одна крайне полезная штука, особенно когда зрение садится... микроскоп "все в одном" - с экраном на нем и питанием либо от сети, либо от встроенного аккумулятора.
https://ru.aliexpress.com/item/600X...369.html?spm=a2g0s.9042311.0.0.274233edokKiyM

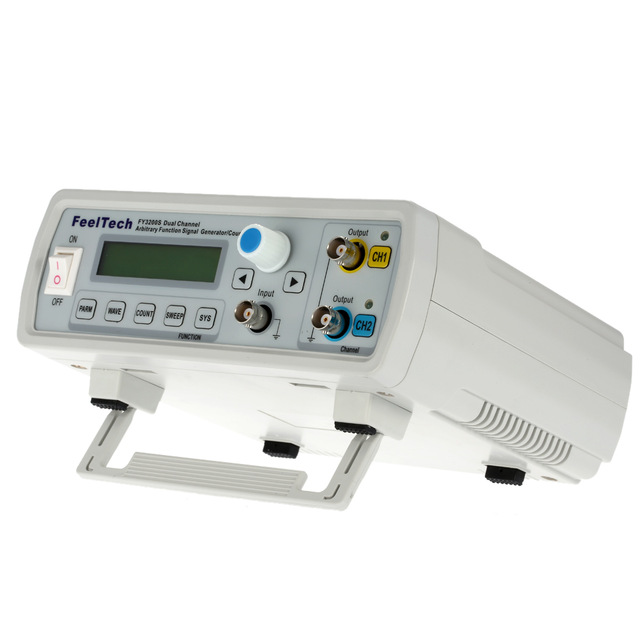

[DOUBLEPOST=1538974361][/DOUBLEPOST]Звуковой генератор с двумя выходами с приличной амплитудой. Сигнал разных форм - от синусоиды, пилы, треугольника и меандра, до всяких сложных. Довольно удобный.
https://ru.aliexpress.com/item/Digi...906.html?spm=a2g0s.9042311.0.0.274233edokKiyM

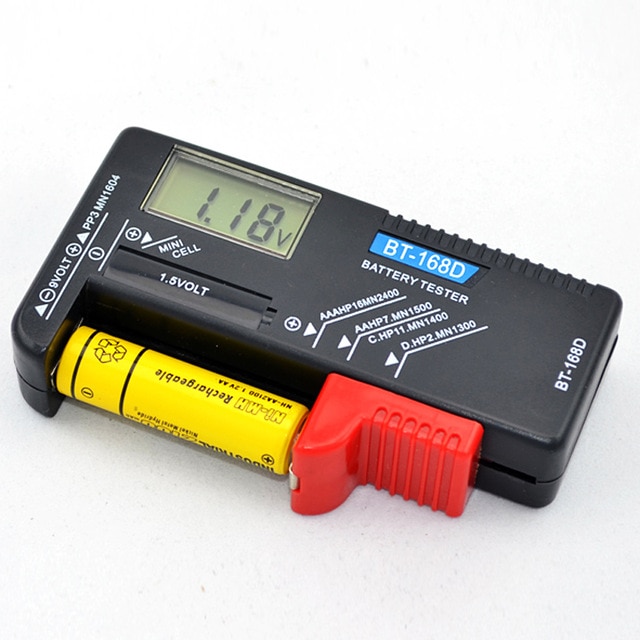

[DOUBLEPOST=1538974548][/DOUBLEPOST]Тестер для батареек любого типа.
https://ru.aliexpress.com/item/BT-1...325.html?spm=a2g0s.9042311.0.0.274233edkPv2j0



[sunet]

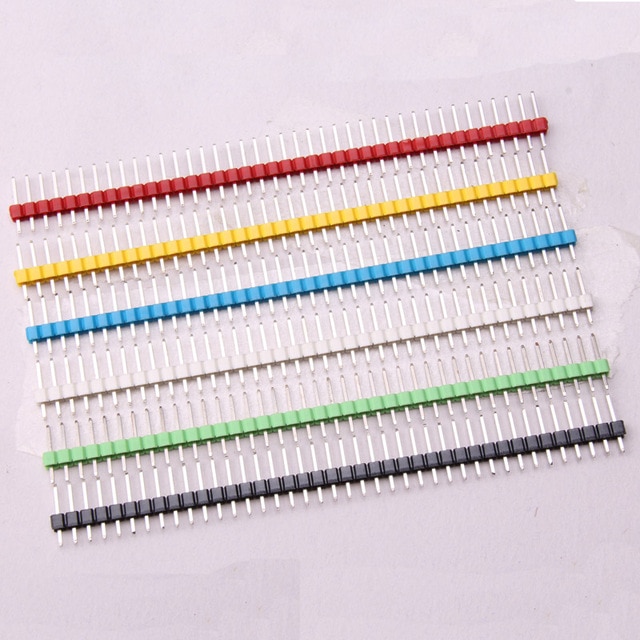

40-контактные разъемы разных цветов, позволяющие легче отличать где что.
https://ru.aliexpress.com/item/Glyd...809.html?spm=a2g0s.9042311.0.0.274233ed3YSG6I

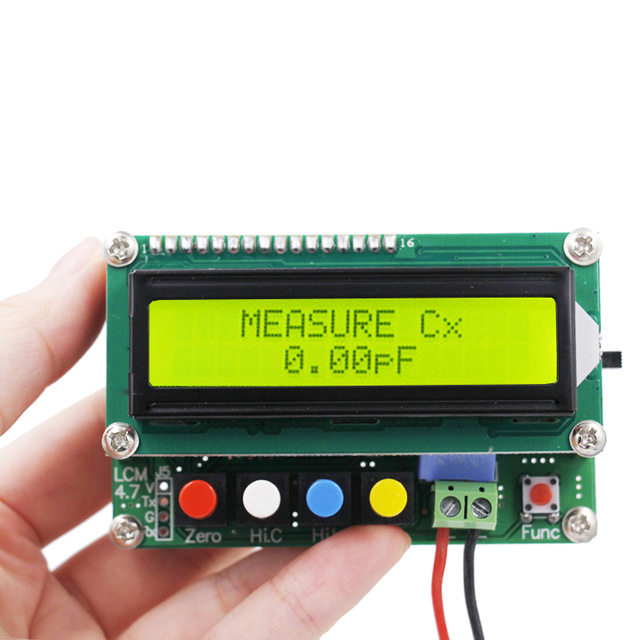

[DOUBLEPOST=1538974936][/DOUBLEPOST]Цифровой измеритель емкости и индуктивности
https://ru.aliexpress.com/item/NEW-...366.html?spm=a2g0s.9042311.0.0.274233edhEYkz8



[Sonic]

Цифровой измеритель емкости и индуктивности

Я пользуюсь таким: https://ru.aliexpress.com/item/M407...148.html?spm=a2g0s.9042311.0.0.5df933edpKNEY6
Батарея заряд держит очень долго. Можно мониторить чере монитор компа.



[sunet]

Да, этот посерьезнее и подороже...но и тот на который я дал линк тоже подозрений в точности не вызывает... Я их ( у меня два разных подобных измерителя, плюс всякие вольтметры, амперметры) в панель моей лабратории (над столом) встроил и питаю от трасформаторного стабилизированного источника.



[NRami]

Мой пакет: С1-73, VELLEMAN HPS140i, ГЗ-36, DM4070, DT9205A, LINI-T UT120A, блоки питания самодельные.



[Sonic]

Мой пакет: С1-73, VELLEMAN HPS140i, ГЗ-36, DM4070, DT9205A, LINI-T UT120A, блоки питания самодельные.

А я- а я тоже могу. )))



[кактус]

а я тоже уже большой около 2х метров, и если обидят дам по кумполу...
@NRami, ...меня победил, у меня С1-68, ГЗ-18, DT9208, хорошие БП для испытаний.
"А я- а я тоже могу. )))"в цитаты, так у меня 36 усилителей...а у меня, а у меня 11 синтезаторов...не не, у меня 5 детей и 9 внуков...не не я 2000 деревьев посадил... я 5 домов построил!
ну не ударил лицом в грязь..выровнял соотношение...
не цифровой осциллограф это отлично, тоже хочу.



[sunet]

Я бы тоже аналоговый осциллограф хотел...но мое старое советское оборудование уже повыгорало, а современные аналоговые осциллографы ох какие дорогие! Генератор же сигналов (выше ссылка) на два порядка лучше чем советские, просто сравнить невозможно! Старый я просто выбросил. У меня лаборатория маленькая (бывший туалет, под лестницей между этажами), так что я на все стены и потолок, даже на дверь нацепил стеллажи, коробочки, ящички, всякие приборы, блоки питания, розетки и т.д.



[Sonic]

Я бы тоже аналоговый осциллограф хотел...

У меня по скромному: два С1-73, два С1-64 (один требует профилактики), один С1-55 и ОМЛ-2М ))).
Ну, мультиметры само собой: DT9208A, 43101- два.
На счёт современного гена- да, надо подумать, т.к. есть два одинаковы советских от 20-ти до 200000Гц, но только синус.
Меандр есть на самих осциллах.



[cwits]

@sunet, благодарю за линк на блок питания, давно такой ищу - позвольте узнать выдерживает он свои 60В 5А?

а я измеряю всякие элементы данным вот девайсом(это в топик о индуктивностях, емкостях), но данный ещё и транзисторы проверяет!
за точность не скажу, не с чем сравнивать, но вроде в пределах "нормы".
Mega328 LCR Tester(это вбить в поисковик алика)
(ещё 10 сообщений не набрал - ссылки мимо )



[sunet]

благодарю за линк на блок питания, давно такой ищу - позвольте узнать выдерживает он свои 60В 5А?

Я его еще не заказывал...
А все остальное у меня есть. Собственно идея этой темы появилась когда нашел этот блок питания, знаю что многим нужен...



[Peratron]

не цифровой осциллограф это отлично, тоже хочу.

Не забываем про ЗвукоКартоСкопоМетрию!

http://peratronika.ucoz.ru/forum/9-111-1



[Peratron]

https://ru.aliexpress.com/item/Digi...voltmeter-multimeter-Ammeter/32724001562.html



[sunet]

Этот похоже удобнее того что привел я, но напряжение на 10В ниже.



[digilab2]

Я бы тоже аналоговый осциллограф хотел

-с моей точки зрения абсолютно ненужная вещь
-для аналоговых измерений звука нужен хороший ацп и цап с к.г под 0.0001% и прога типа спектраплюса или шмелева
-для всего остального приличный цифровой осциллограф
-еще иногда требуется синус с к.г 0.00003-0.00005% но эту проблему решает либо фильтр на выходе цап , либо
генератор виктора



[sunet]

для аналоговых измерений звука нужен хороший ацп и цап

А к нему еще лэптоп наверное? В моей лаборатории их уже наверное под стул только ставить...места совсем нет...



[digilab2]

А к нему еще лэптоп наверное

-ну естественно
-зато куча приборов просто не нужна окажется скорее всего , я например имеющийся г3-118 не пользовал уже лет пять
за ненужностью , пользую только частотомер ч3-63 ( для наладки генераторов цап/ацп), изредка генератор виктора,
еще щипцы для смд r-l-c ( забыл название) какого то российского автора, ну и цифровой осцилограф gds71102a



[Peratron]

для аналоговых измерений звука нужен хороший ацп и цап с к.г под 0.0001% и прога типа спектраплюса или шмелева

Цифра не даёт видеть вспышечный возбуд - стандартный восьмибитный скоп просто не обладает соответствующим разрешением, а картоскоп - полосой.
Вспышка бывает небольшого уровня - потому нужен скоп с полосой в десятки мГц и возможностью растянуть на экран сегмент в десяток милливольт на фоне основного сигнала в десятки вольт.
Сам а частота вспышки может быть далеко за 10 мГц, а длительность её - несколько миллисекунд.

ХИНТ: полагаю, что тут в кассу была б стробоскопическая приставка к картоскопу - позволяющая увидеть подобные процессы на компе. Но там засада с УВХ - рекомендованный чип от аналоговых девиц стоит больше четвертака зелёных, а надо пару штук. А самому сгородить УВХ с такой скорострельностью - довольно таки напряжно...
[DOUBLEPOST=1539447079][/DOUBLEPOST]

А к нему еще лэптоп наверное?

Хороший АЦП нужен только для измерений - для отладки уся достаточно самой дешёвой звуковухи. И желательно усб отвязать опторазвязкой - что б не плакать потом по компу, если пощупаешь не то или не так...
[DOUBLEPOST=1539447203][/DOUBLEPOST]

либо
генератор виктора

???
[DOUBLEPOST=1539447480][/DOUBLEPOST]

еще щипцы для смд r-l-c ( забыл название) какого то российского автора

Если жаба душит - то можно ограничиться обычным измерительным пинцетом для мультиметра.

К слову, ты этим смарт-пинцетом реально насколько часто пользуешься?

ХИНТ: вот какой пинцет нужен - так это паяльник для СМД! Страдаю без такого - но жаба душит по полной цене покупать



[Peratron]

тот похоже удобнее того что привел я, но напряжение на 10В ниже.

Ну, тем мне он и глянулся. А +10 Вольт погоды не сделают.
Зато дискрет - до единиц мА. У меня аналоговый стаб с цифровыми мерятелями - 50В/3А. И дискрет до 10 мА - грубоват. Хотелось бы именно миллиамперы видеть/управлять.

ХИНТ: надо пошукать в ассортименте электронных трансформаторов для LED-светильников - подобрать подходящий и вместе с этим чудиком в коробок запихнуть. Дел - на полвечера, а параметры правильные...

ХИНТ: гляжу на своё рабочее место - и вижу, что этому чудику место под полкой: лишнего не займёт и всё время под рукой. А по первости - можно питать и от нынешнего ящика. А отдельный транс ему можно и потом, если таки приспичит...



[digilab2]

К слову, ты этим смарт-пинцетом реально насколько часто пользуешься?

-постоянно , про обычный мультиметр почти забыл, так питание померять хотя и осцилл прекрасно это делает и быстрее
[DOUBLEPOST=1539448807][/DOUBLEPOST]

Цифра не даёт видеть вспышечный возбуд

-все прекрасно видно , память просто нужна большая у осцилла, и некие навыки в работе , я например
спокойно ловлю пропуски в spdif сигнале , аналоговым в жизни не увидишь
[DOUBLEPOST=1539448879][/DOUBLEPOST]

Если жаба душит - то можно ограничиться обычным измерительным пинцетом для мультиметра.

пробовали- неудобно офигенно



[digilab2]

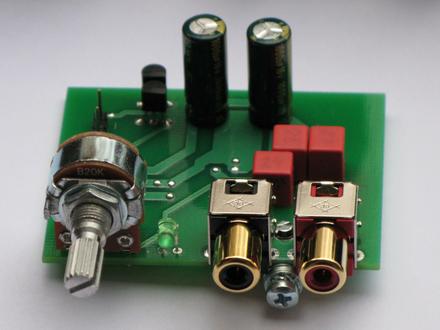

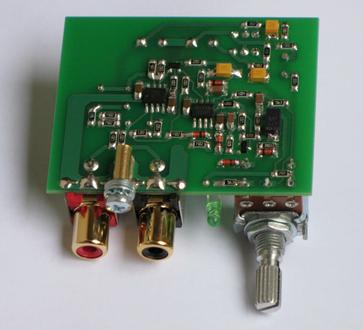

-генератор виктора -делает человек на вегалабе по имени виктор ( прибалт вроде)

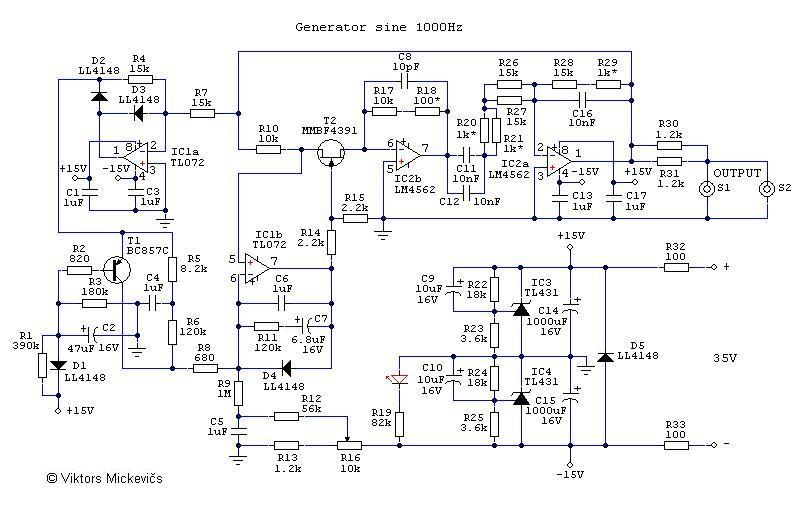

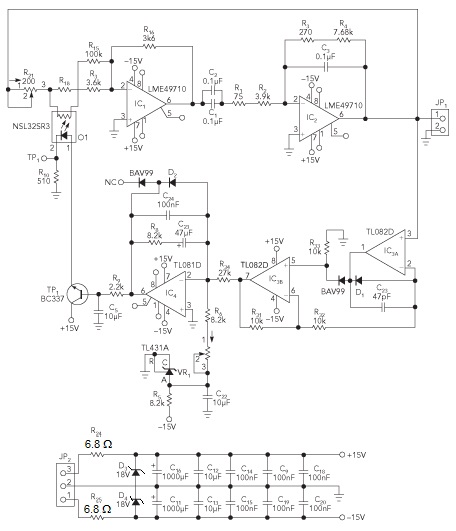

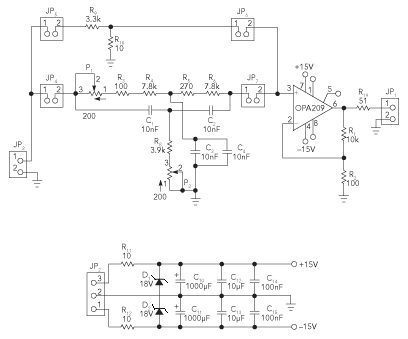

[DOUBLEPOST=1539449545][/DOUBLEPOST]-еще одна схемуля приличного гена , с фильтром для измерений



[sunet]

еще щипцы для смд

У меня китайский же приборчик такой - щипцы с экраном.

И желательно усб отвязать опторазвязкой - что б не плакать потом по компу, если пощупаешь не то или не так

Вот потому мне этот вриант не нравится...

вот какой пинцет нужен - так это паяльник для СМД

О! Есть такие?

все прекрасно видно

Меня раздражает в цифровых осциллографах дискретность показаний. Видны ступеньки (они ведь все на 12 бит) и не знаешь - сигнал такой или это от осциллографа?



[Peratron]

"А я- а я тоже могу. )))"в цитаты

А у меня есть - а у вас нету!..



[sunet]

гляжу на своё рабочее место - и вижу, что этому чудику место под полкой

Мой отец когда-то сделал себе лабораторию с щитом с приборами и я себе такой-же. Прям передо мной на стене доска в ширину стола и до потолка и в нее врезаны источники питания, цифровые мультиметры и обычные вольтметры и амперметры с 2-3 переключаемыми диапазонами (тумблеры), куча розеток с выключателями. Один вольтметр все время показывает сеть. Все в пределах протянутой руки. Рядом генератор и осциллограф (в нише окна), вокруг полки с прозрачными коробками и кассетницами. За спиной второй стол (только повернуться на 180 градусов) где крепеж, всякие железки, ящики с трансформаторами и другими габаритными механическими инструментами, сверлильный станок. На потолке и на стенах куча светодиодных ламп, ибо со зрением у меня уже плохо... Когда ухожу, выключаю все одним выключателем, под питанием остается лишь одна розетка для зарядки чего-нибудь.



[Peratron]

все прекрасно видно , память просто нужна большая у осцилла, и некие навыки в работе , я например спокойно ловлю пропуски в spdif сигнале , аналоговым в жизни не увидишь

Ты совершенно не понял - вспышечный возбуд к пропускам в цифровом потоке отношения не имеет.
Это надо на фоне амплитуды в десяток вольт растянуть амплитудный сегмент в десяток милливольт на весь экран.
Цифра подобного удовольствия не предоставляет по определению. А размер памяти тут вообще никак - процесс в другой координате прячется...



[digilab2]

Видны ступеньки (они ведь все на 12 бит)

-в основном 8 бит , 10-12бит большая редкость и стоят невпупинительно ( хорошие конечно)
-в новых ступенек нет, да и в старых не особо мешают
[DOUBLEPOST=1539450772][/DOUBLEPOST]

Цифра подобного удовольствия не предоставляет по определению.

-да на здоровье , место поймал и растягивай куда угодно, а с большой памятью просто можно все это ловить и на низких
частотах
[DOUBLEPOST=1539451070][/DOUBLEPOST]

И желательно усб отвязать опторазвязкой - что б не плакать потом по компу, если пощупаешь не то или не так...

-нетути таких к сожалению , единственный выход внутри отвязывать ацп/цап гальваноразвязками, от проца usb



[Peratron]

У меня китайский же приборчик такой - щипцы с экраном.

Наш - существенно лучше. Мужик хорошо поработал...

Вот потому мне этот вриант не нравится...

Ну, положим, и без оптрона уж сколько лет оно работает - на внутренней карте. Надо только грамотно к защите подойти - отсечь все экстратоки и экстранапряжения. Хотя, конечно, опторазвязка тут больше спокойствия даёт.
И с ней нынче нет проблем - есть готовые решения для усб. Специальный чип разработан - и сделать всё по манулу к нему не составляет проблемы.

О! Есть такие?

Да, разумеется - так и называется: термопинцет. Или пинцет-паяльник для СМД.
В сети довольно много самопальных конструкций - я гляжу в сторону использования двух жал/нагревателей от УСБ-микропаяльника. Они готовые в продаже есть - надо только им придумать хваталку попроще, но поправильней.

ХИНТ: а приятель соорудил приспособу из двух обычных ЭПЦН - и довольно удобно, надо сказать, получилось: держишь одно жало за его ручку, как карандаш, а вторым управляешь отогнутым пальцем. Вот я хочу такой же по принципу - но на более компактных нагревателях слепить...

Меня раздражает в цифровых осциллографах дискретность показаний. Видны ступеньки (они ведь все на 12 бит) и не знаешь - сигнал такой или это от осциллографа?

Если б на 12 - там же в основном 8-битные видео-ацп.
А 12 бит - только в дорогих промышленных приборах...
[DOUBLEPOST=1539451626][/DOUBLEPOST]

да на здоровье , место поймал и растягивай куда угодно,

Растяжка нужна по вертикали!!!!!!!!!!!!
Куда и как можно растянуть 8 бит?????
[DOUBLEPOST=1539451865][/DOUBLEPOST]

нетути таких к сожалению , единственный выход внутри отвязывать ацп/цап гальваноразвязками, от проца us

Уже давно есть чип-комплект для гальваноразвязки линии УСБ - на память название не помню, но ищущий да обрящет.
И стоит он в обшем-то вменяемо. Всё там в чипсете решено - даже для усб 3.0 вроде б версии есть, а уж про 2.0 и говорить не приходится...



[digilab2]

Наш - существенно лучше. Мужик хорошо поработал...

-это точно

А 12 бит - только в дорогих промышленных приборах...

-ну сейчас есть и в дешевых только не с fs=1ггц

Уже давно есть чип-комплект для гальваноразвязки линии УСБ - на память название не помню, но ищущий да обрящет.

-для usb1.0 ( нафиг оно нужно) , для usb 2.0 hs нет и будет не скоро ты просто не в теме
[DOUBLEPOST=1539452407][/DOUBLEPOST]

Всё там в чипсете решено - даже для усб 3.0 вроде б версии есть, а уж про 2.0 и говорить не приходится...

-не неси пурги про решения гальваноразвязки в чипсете, какая на хрен гальваноразвязка если питание и земля на разьеме сидят



[Peratron]

какая на хрен гальваноразвязка если питание и земля на разьеме сидят

Ну, вот ты и есть не в теме...
