Думал, думал, а тут подвернулся готовый кроссовер Peavey по скромной цене... даже если потом сделаю свой кроссовер, то по крайней мере на Peavey смогу заранее определить нужную частоту раздела, ибо регулируется она в очень шировких пределах и потом можно делать уже на фиксированную частоту.



[digilab2]

Я бы не был так категоричен, впрочем - ваш стиль как он есть. Возможно есть реализация именно с ужаснм звуком.

-мы их все выпускали до 2000г , и ннтеграторные и на саллен-ки ( сменяемые карты) и гираторные , тематику
очень хорошо знаю , худшие по звуку state variable filter на интеграторах( из-за того что собственно представляет из себя
сложный композит с глубокими оос и пос) , но имеет преимущество плавной регулировки в двухполосном варианте достаточно
просто реализуемой причем сопряжение полос при этом автоматическое, собственно из-за этого получил широкое распространение
в дешевых ( и не только) конструкциях
-в дорогих системах крутых фирм( типа bss) тогда как правило использовались фильтры саллен-ки, редко гираторы ( больше деталей)
-позже все это заменили на цифру у нее масса преимуществ перед аналогом в виде любых скатов, фазы , эквализации,
задержки и т.п
[DOUBLEPOST=1537735024][/DOUBLEPOST]

Думал, думал, а тут подвернулся готовый кроссовер Peavey по скромной цене

-ну да самый простой способ установить примерно правильную частоту раздела, а потом собрать конструкцию Игвина
на повторителях тэйлора ( фильтры саллен-ки) или просто хороших оу



[sunet]

Ну вот, получил кроссовер Peavey PV23XO, старый, с рук, но в хорошем состоянии. Намерен использовать его как лабораторный стенд - для проверки акустических систем, ибо все эти регуляторы, от которых полностью зависит звучание, расположенные на расстоянии вытянутой руки меня очень смущают...лучше найти правильные частоты раздела и сделать кроссовер с фикированными частотами, можно с переключением галетником на 3-4 частоты.

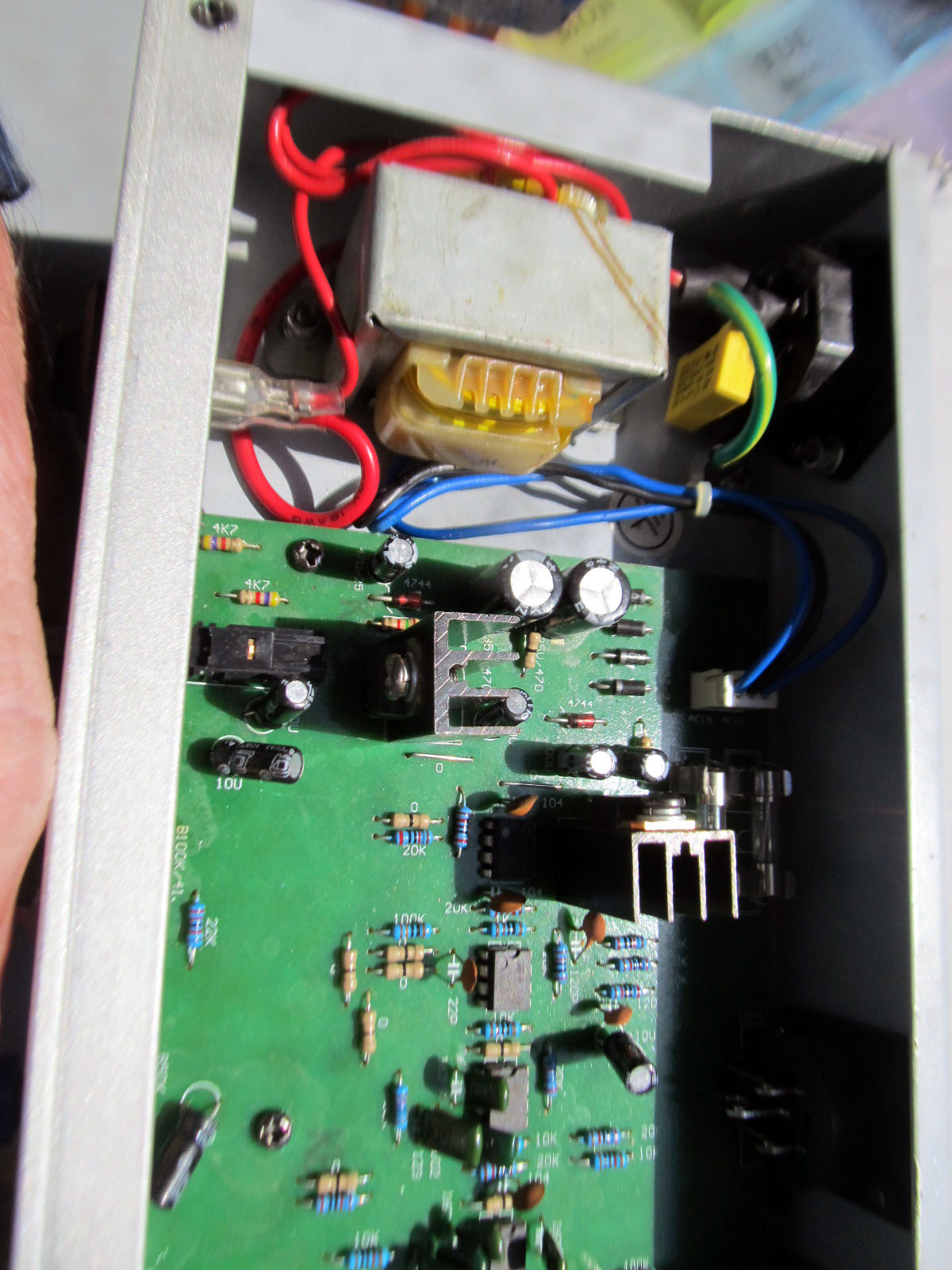

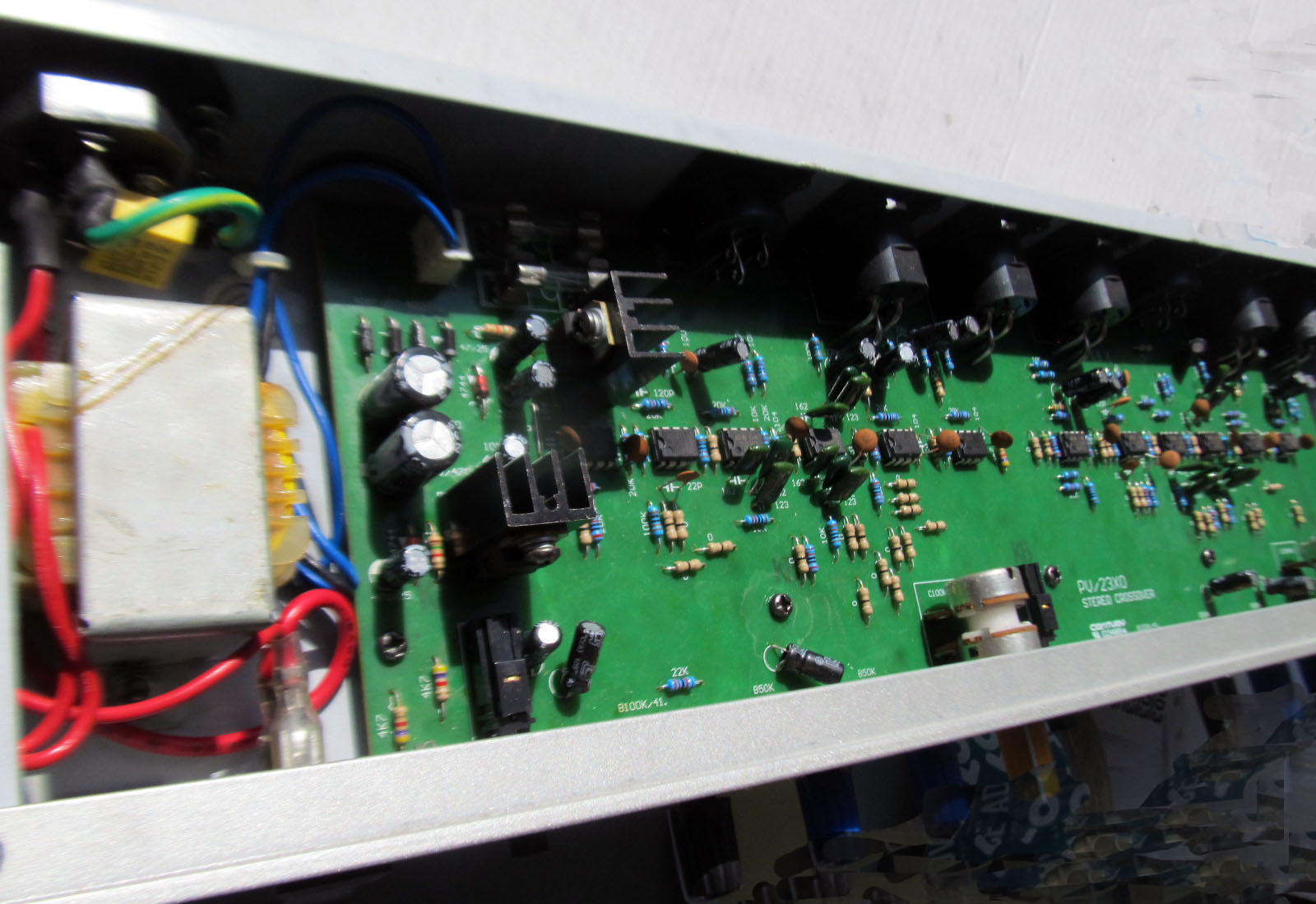

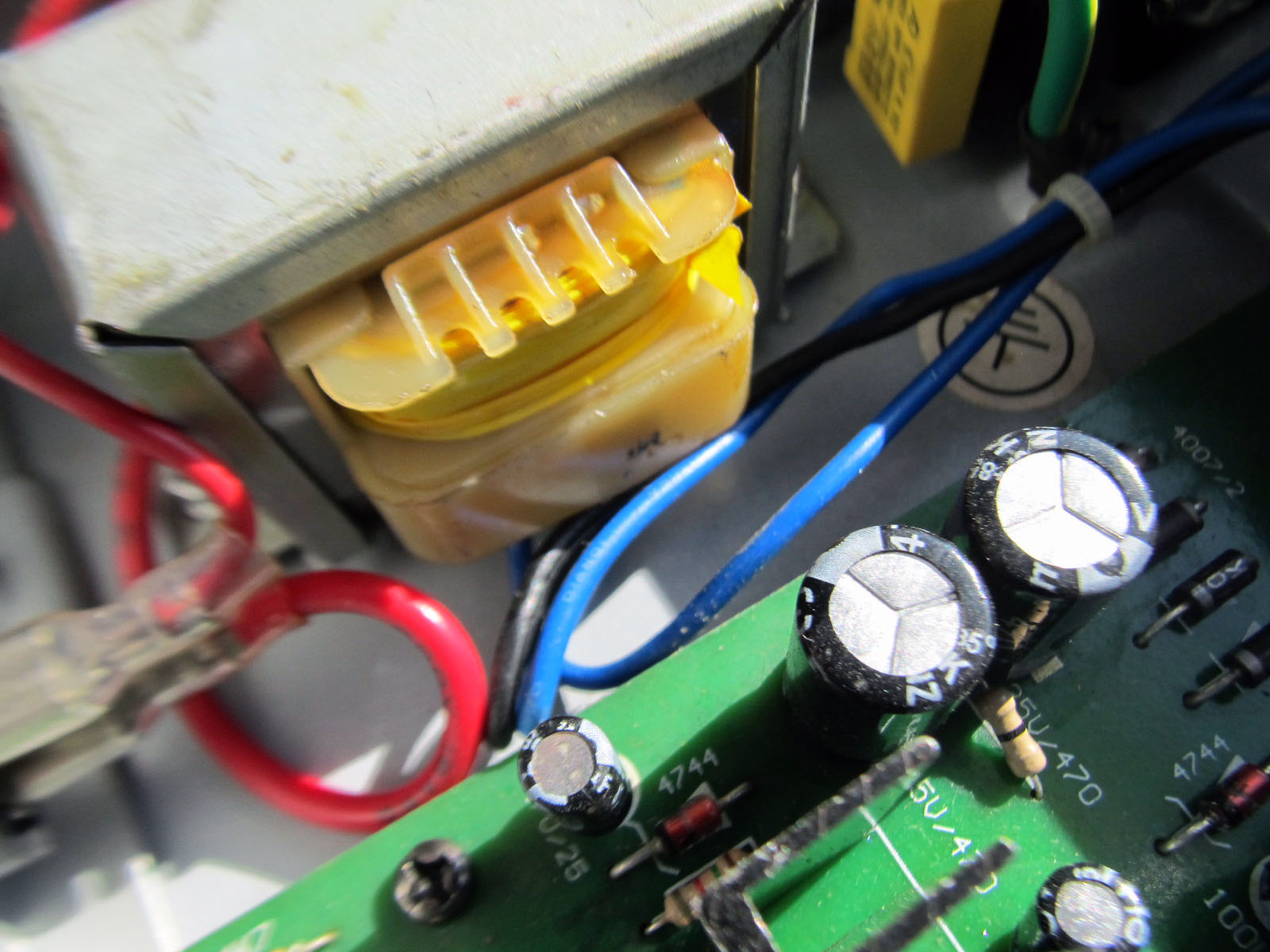

Пока не слушал, но первые впечатления - трасформатор не торроидальный и никак не экранирован, стоит прямо рядом со входом...железо гудит... Разделительные конденсаторы - электролиты, ОУ - TL072...12 корпусов! Фильтр 3-го порядка, регулировка строенным потенциометром. Завтра выложу фотографии.



[sunet]



[digilab2]

-третьего порядка? так третий порядок ну ни как ни при каком типе фильтра не складывается верно если мне
конечно память не отшибает
-и нам с Лонгом еще говорят за что мы так критикуем фирму , вот конкретный пример очередного убожества



[sunet]

Потенциометры на 3 галеты. Заявлено даже 24 дБ...



[Long]

Потенциометры на 3 галеты. Заявлено даже 24 дБ...

-- Гыыыыыыыы.....



[digilab2]

Потенциометры на 3 галеты. Заявлено даже 24 дБ...

-это state variable filter на интеграторах третьего порядка , само по себе затухание не имеет особого значения
главное как там все складывается электрически и по мощности на частотах раздела



[sunet]

Бог с ним, с эти кроссоовером, схему срисовывать не собираюсь, главное смогу определить частоту раздела для моего.
Вот их описание:
The PV 23XO is a two dualchannel crossover incorporating Peavey's legendary low-noise, low-distortion design. Ruggedly constructed, PV 23XO gives the operator the flexibility to establish a two-way stereo system or run in a three-way mono configuration. The PV 23XO has variablestate filter controls with 24 dB per octave filters and utilizes XLR inputs and outputs for balanced operation from 20 Hz to 20 kHz.



[digilab2]

-да схема то стандартна( первая ссылка из п28 только 3 порядок , интересен только тип фильтра а он определяется резисторами
оос и пос с интеграторов на входном сумматоре
-с частотой раздела тоже не все так просто , если вы определите ее для этого типа кроссовера , не факт что она
подойдет под линквитц-рилэй 4 порядка

two dualchannel crossover incorporating Peavey's legendary low-noise, low-distortion design.

-на tl072 это лоу ноисе и лоу дисторшн ? достали уже эти юса фирмачи своей пустобрехней, да и потом не легендарный он вовсе,
легендарный это bss и klark technik, но к сути вопроса это не относится



[sunet]

Вообще не понимаю такое решение - с крутилками...ведь достаточно просто задеть потенциометр и весь звук пошел боком... Для конкретной акустической системы кроссовер надо настроить один раз и зафиксировать все значения. Далее вся регулировка уже на пульте. Понятно что цифровые кроссоверы в этом смысле идеальны - настроил и запомнил, либо фиксированные во встроенных системах. Но в аналоговом внешнем варианте я вижу такую конструкцию с потенциометрами в углублении и крышечкой над ними, желательно даже запираемой, либо с потенциометрами под отвертку.

А еще цифровые кроссоверы имеют одну отличную возможность - задерживать сигнал на выходе, что позволяет синхронизировать волну для динамических головок имеющих разные размеры, а значит катушки расположенные на разной глубине в конструкции ящика.



[digilab2]

А еще цифровые кроссоверы имеют одну отличную возможность - задерживать сигнал на выходе,

-ну там не только задержка , есть эквализация, лимитеры и еще куча всего ( можно посмотреть что там у современных bss)



[Long]

достали уже эти юса фирмачи своей пустобрехней, да и потом не легендарный он вовсе

-- Как рекламные тексты посмотришь - так там ВСЕ легендарные, великие, и т.п.
А в реале - хлам хламом.
Да и у BSS с легендарностью большие проблемы - один 402-й чего стоит...



[sunet]

Вот! https://www.thomann.de/ro/the_box_pro_tpc25.htm
Вот так это надо делать - несколько фиксированных частот переключаемых внутренними перемычками. На лицевой только индикаторы срабатывания лимитеров.



[digilab2]

-можно и джамперами внутри , у нас просто были сменные карты фильтров ( заранее настроенные)
-как-то дороговато для двухполоски , причем насколько понял низ суббас моно
