Сломалась колонка "Behringer Truth B2030A"

[Денис Фет]

Сломалась колонка "Behringer Truth B2030A". Отдавал в ремонт (есть у нас в городе место, где чинят аудиотехнику) но не починили. Там ситуация была следующая.... мимо колонки проходил видео-оператор с включенной камерой, а из камеры с одного из гнёзд висел мини джек. Так вот, этот мини джек коснулся металлической сеточки, которая на ВЧ динамике. Колонка сразу ушла в защиту и пошел НЧ гудёж. И всё...... теперь она постоянно в защите, и идет НЧ гул. В ремонтной мастерской поменяли ОУ, но это не помогло, они вылетают и всё начинается с начала. Есть какие-то мысли, как починить?



[digilab2]

-так не оу надо менять , у вас явно питание накрылось или выходные усилители( не знаю что там стоит но по моему чтото импульсное)



[alexei56]

.... мимо колонки проходил видео-оператор с включенной камерой, а из камеры с одного из гнёзд висел мини джек. Так вот, этот мини джек коснулся металлической сеточки, которая на ВЧ динамике. Колонка сразу ушла в защиту и пошел НЧ гудёж. И всё......

@Денис Фет, попробуйте вспомнить подробности:
что за камера
из какой части камеры выходит этот шнур с миниджеком...

Пытаюсь вспомнить, что может "торчать" с джеком на конце. На ум приходит лишь внешний микрофон, в данный момент не подключенный в тракт камеры. Но он не имеет напряжения...
Что может торчать из "одного из гнёзд камеры"? Опять же, если из входа микрофонного, то 48 вольт фантомного питания...

P.S.
А крёпёж решётки точно контачит с массой\землёй колонки?
Она ж чаще прикручивается в пластик корпуса(?)...



[belovw]

На малых длинах кабелей шьёт иной раз мама не горюй. А тут видяшники полоснули кабелем по земле. У них то питание поди метров за 300 проведено было. Вот и получили привет от земляной петли - потенциал на массу. Так что +1 @digilab2 -у за

у вас явно питание накрылось или выходные усилители



[alexei56]

...А тут видяшники полоснули кабелем по земле. У них то питание поди метров за 300 проведено было...

А я в первую очередь подумал про (автономную) ручную, или наплечную камеру)))



[belovw]

@alexei56, от "автономной" такое ожидать мало вероятно. Тут дело скорее всего в ПТС, а у них кабеля длинючие.



[digilab2]

Вот и получили привет от земляной петли - потенциал на массу.

-там скорее фаза попала , у видюшников как правило свое питание , делали им как то аппарат , главное требование трансы
на входе и выходе т.е полная гальваноразвязка( 4 канальные сплиттеры если не ошибаюсь) , в данном случае явна видна
экономия т.е у видюшников были концы без гальваноразвязки,что вообщем запрещено



[Ga_rY]

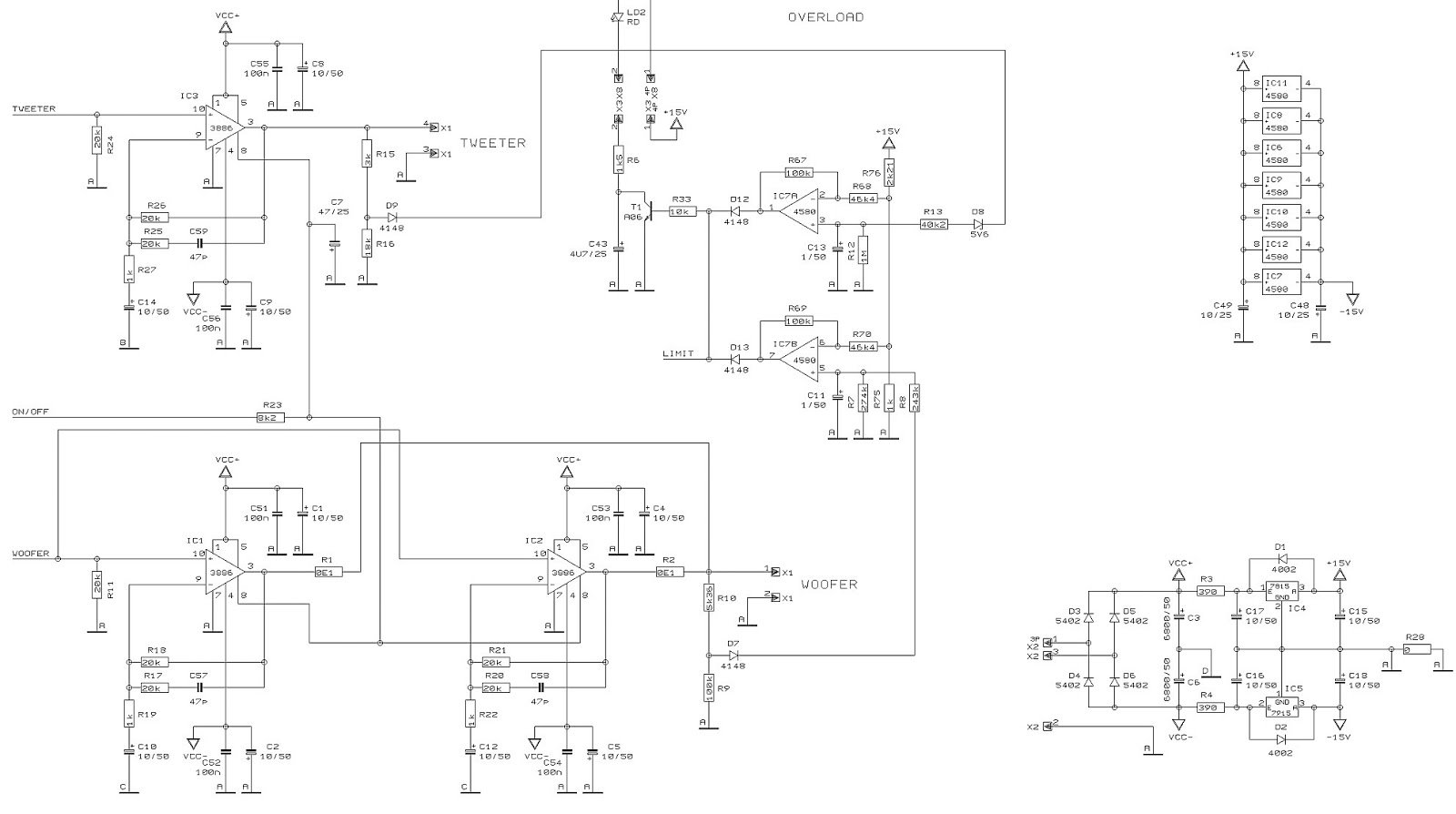

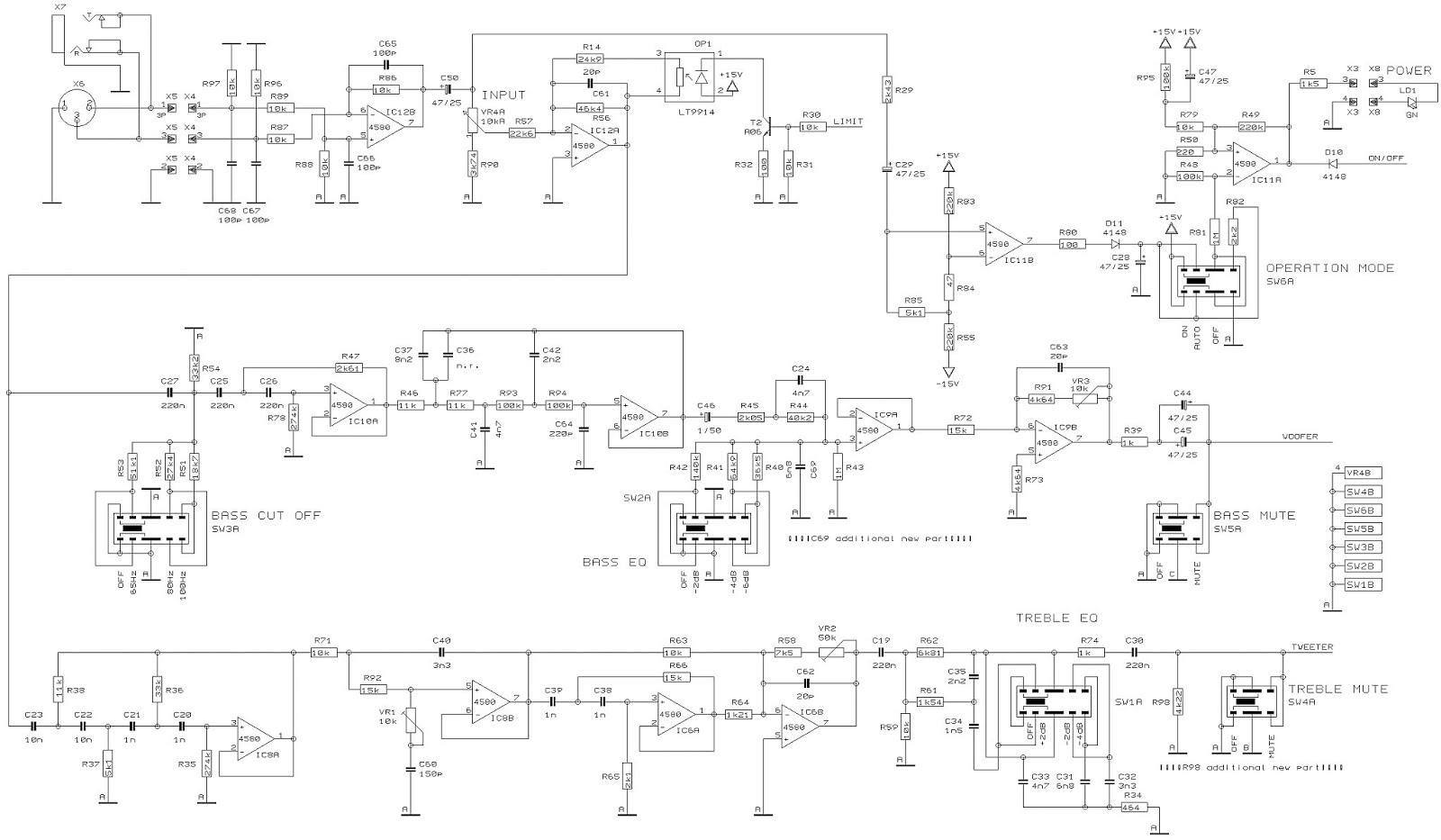

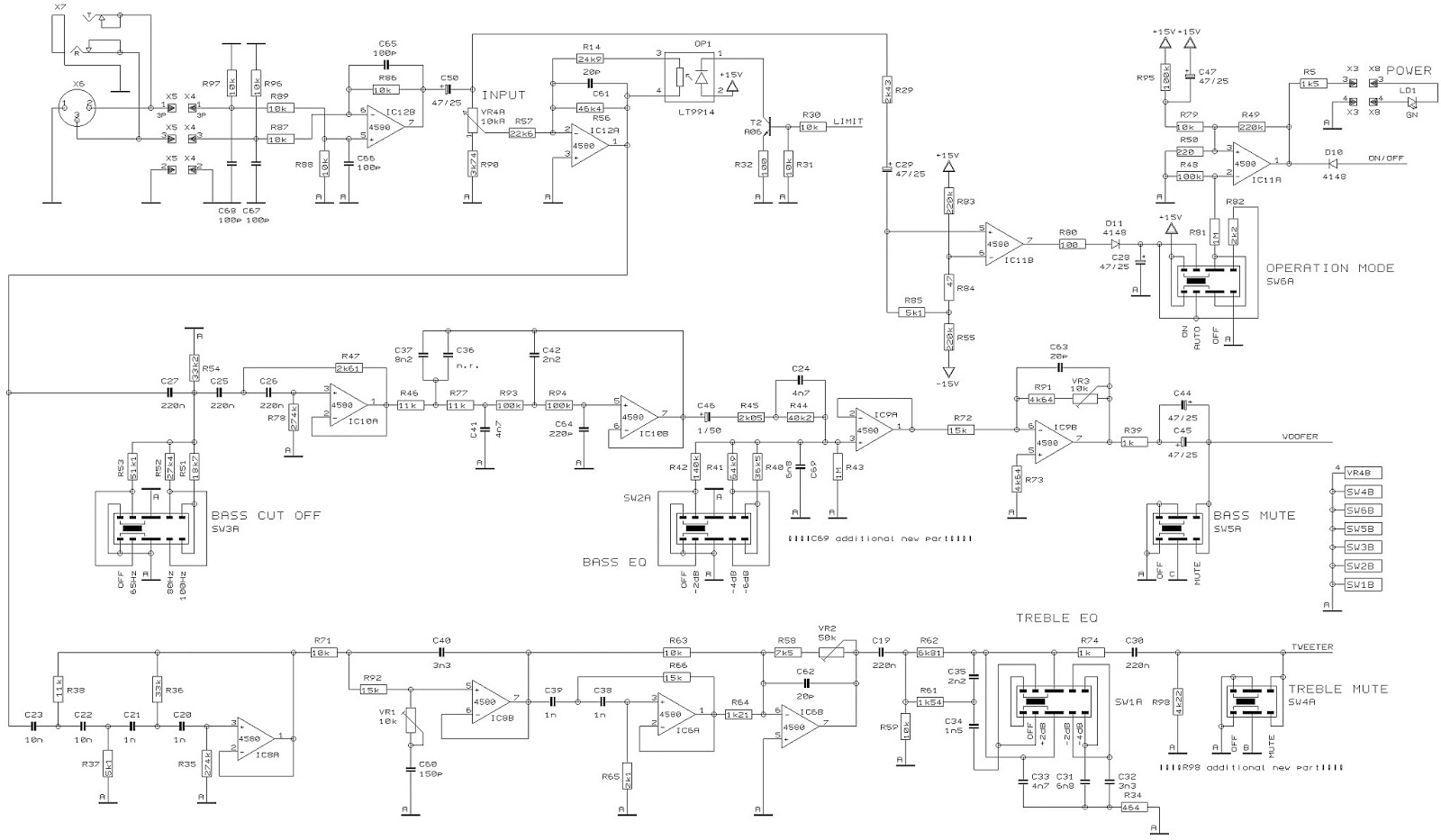

В 2031 ничего импульсного нет, а 2030 не нашел



[cakeys]

В 2031 ничего импульсного нет, а 2030 не нашел

тут в комментариях пишут, что B2030 тоже неимпульсный:

It’s b2030a and there are no snubber caps, the power IC are straight after the rectifier diode, and the OP1 and rest of the op-amps are behind 7815/7915.
http://www.pickeroo.com/2008/11/11/the-behringer-b2301-repair/

вот тут еще фото внутренностей B2030 с тороидальным трансом:
http://www.ultimatemetal.com/forum/threads/after-4-5-years-my-first-behringer-trouble.563395/

Колонка сразу ушла в защиту и пошел НЧ гудёж.

в первую очередь надо проверить диоды, стабилизаторы и кондёры в блоке питания



[digilab2]

тут в комментариях пишут, что B2030 тоже неимпульсный:

-ну тогда ремонт прост , отсоединяете все подряд начиная с транса последовательно , и быстро находите что собственно
вылетело , но для этого нужен хотя бы простой осцилограф, для сравнения используйте второй не вылетевший, сразу
скажу что по симптомам у вас что-то с питанием , либо выходные уси полетели ( не знаю что там стоит)
-лучше отдать специалисту ( если есть)



[Денис Фет]

Всем большое спасибо. Будем делать.



[digilab2]

-посмотрел фото к сожалению не видно что там за мощные микрухи стоят( скорее всего одна из них или несколько полетели)
-все нашел там lm-ки, еще посоветую раз полезли заменить все 4580 которые стоят в проходе звука ( входная часть и кроссовер)
на что-то типа opa1662 , ора1602 или ada4610-2, если найдете конкретную схему то могу дать рекомендуху где на что заменить



[Freitag]

Одна из микросхем LM4701T



[digilab2]

-это скорее всего на пищальник , в схеме 2031 которую выше приводил Ga_rY везде стоят 3886 , на пищальник
одна, на вуфер две в паралель



[Freitag]

Вторая скорее всего TDA7293 (94)/ lm3886



[digilab2]

- а рядом с мощняками c двух сторон на радиаторах 7815 7915 стоят?



[Freitag]

Скорее всего, учитывая что на плате рядом контрольные точки 15в



[Freitag]

На самой плате (по фото) м1 -vcc , м2 +vcc , м3 -15v , м4 +15м , м5 gnd.



[digilab2]

-я так и подумал, тогда ремонт вообщем достаточно прост, отсоединяется нагрузка (динамики) , транс подсоединяется
к плате через резисторы типа 10ом 10вт , ну а дальше смотрим осцилом какое питание проседает и ищем неисправный элемент
-еще если резисторы начнут сильно грется значит там где то пробой накоротко - выключаем
и смотрим что на плате сильно нагрето ( например пальцем)



[Лукьян]

Привет, мужики.
Один монитор (Behr Truth b2030A) стал сильно шуметь "звук трансформаторной будки"
Пошёл к мастеру, описал проблему Грешил на трансформатор. Послушали у него в мастерской, -
он мне сказал, что дело в кондёрах и их нужно поменять. Месяц ждали кондёры, вот произошла долгожданная смена,
а разницы никакой.

Сперва шум, как и при покупке и это не так страшно, а затем шум, который выше уровнем на 6Дб, и вот он уже раздражает


В чём может быть проблема?

@digilab2, если можно, Ваше экспертное мнение.



[digilab2]

-ну для начала входы закоротите , а потом послушаем , вообще то это не шум а наводка с питания ( 50гц 100гц и т.д) то бишь фон ,
отчетливо прет именно 100гц , скорее всего неудачная трассировка и соединение мощной земли с малосигнальной, а что там за
транс -тор?



[Лукьян]

-ну для начала входы закоротите

Не понял, в общем, мониторы никуда не подключены, только питание.

а что там за транс -тор?

не знаю



[Vladimir74]

Трансформатор тор.



[Лукьян]

Трансформатор тор.

@digilab2, @Vladimir74, что с ним можно сделать? Починить? Заменить?



[digilab2]

-во входы воткните короткозамкнутые заглушки, это разьем со всеми замкнутыми контактами, а то вы слушаете сигналы с марса

что с ним можно сделать? Починить? Заменить?

-если гарантийные заменить конечно



[Vladimir74]

Дело не в нем. Я ответил на вопрос и типе трансформатора, так как разбирал свои 2031А. Вам надо послушать как при закороченном входе схема работает, чтобы исключить все внешние наводки.



[Лукьян]

@digilab2, нет, не гарантийные. Просто интересно, есть ли смысл чинить или лучше сразу заменить? и есть ли вариант замены на более качественный транс?



[Vladimir74]

Шум действительно напоминает плохую фильтрацию пульсаций БП. Уверяю Вас дело не в трансформаторе.



[Лукьян]

@Vladimir74, так 2 года не было шума, а потом внезапно появился.

Вам надо послушать как при закороченном входе схема работает, чтобы исключить все внешние наводки

как это сделать, землю с сигнальным проводом соединить?



[Лукьян]

Шум действительно напоминает плохую фильтрацию пульсаций БП

БП, который внутри монитора?
