Гитарные педали своими руками

[Цыхра]

Делимся опытом и ссылками

Неплохой канал на русском - the 7th line project
https://m.youtube.com/channel/UCJ9b48-wE5wyizDzDF6z1Eg
http://the7line.clan.su

Вчера dugdum подогнал продавца на али, где продаются киты для сборки, уже с корпусами
https://ru.aliexpress.com/store/pro...32782502831.html?spm=2114.12010608.0.0.iCySBo


@Kokarev Maxim
Максим, а в бигмаффе там какие стоят кондеры, керамика или пленочные? Про диоды я увидел ответ. Кстати, мне не для гитары, а для барабанов и синтов. Например вот тут я протащился как этот мафф 909-ю бочку преобразил



[Цыхра]

Больше инфы по биг маффам со схемой каждой версии

http://www.kitrae.net/music/big_muff_guts.html#WiringDiagrams
http://www.bigmuffpage.com/Big_Muff_Pi_versions_schematics_part1.html



[Min.ka72]

https://www.musikding.de/guitar-effect-kits-amp-kits
https://www.mammothelectronics.com/collections/effects-pedal-kits
http://mklec.com/project-kits/guitar-effects-kits



[SoNick]

Количество версий бигмаффоов миллиарда три.... (внутри каждой ревизии от девайса к девайсу(!) комплектуха меняется, таже история с ранними boss(до 85го года), но партии крупнее)))))) Если нужно хоть что-то похожее на него - пофиг на чем и как собирать. Тоже касается и крысы. Любое "новое" априори будет не торт (тестил 100500 раз кучу педалей старых/новых), хотя если цель в другом - можно навертеть чего угодно. Когда нет денег на старьё, лучше ваять новьё. Звук конечно не торт, но что поделать, таковы реалии.
Тут ещё можно глянуть http://shop.pedalparts.co.uk/

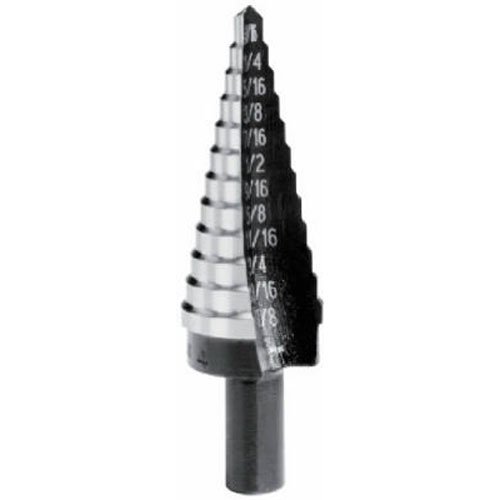

Для сверления дырок в корпусе рекомендую Irwin Tools Unibit #1 1/8-Inch to 1/2-Inch Step-Drill Bit

https://www.amazon.com/gp/product/B00004THYX

Nichicon и Sprague/Vishay Orange Drop (YEP! true!) можно тут взять
http://www.banzaimusic.com
http://www.stewmac.com/Pickups_and_...apacitors_and_Resistors/Orange_Drop_Caps.html

Ну и третью руку https://www.amazon.com/gp/product/B000RB38X8

Припой такой Alpha Fry AT-31604 60-40 Rosin Core Solder https://www.amazon.com/gp/product/B00030AP48
в banzai и stewmac тоже киты продают.
+искать редкие true диоды 1S2473s

I found out that the replacement 1N4148s typically clip at 0.65V, while the stock 1S2473s clip around 1V. I guess this (at least to some degree) explains the different characteristics of the overdrive, and also the gain differences.
The main difference between these is the clipping point, the 1N4148 clips at two thirds of the voltage the stock diodes do.
http://www.tdpri.com/threads/accidental-boss-od-3-mod.566782/



[Цыхра]

@SoNick, У нас на рынке есть чувачок, который из старого советского барахла выпаивает детали и продает. С ними тоже будет не торт?



[SoNick]

Если нужно аутентично собрать клон 60х, то собирать детальки по всему миру... Русские мафы кто-то любит - их проще собрать, т.к. там советские детали! Только если нравится самому такой звук. Но я бы забил, много времени всё это занимает, годы...) А у чувачка, ктож знает в каком они состоянии... они ведь отработали уже какое-то время, это конечно не лампы, но.... Проще олдовые Sprague взять) я так и сделал)) в свое время, главное не брать поддельные из китая)



[Цыхра]

А у чувачка, ктож знает в каком они состоянии... они ведь отработали уже какое-то время

Как, собственно, и винтажные маффы, которые отработали уже сколько лет )



[SoNick]

При этом нагрузка/питание у них была другая и их никто ни откуда не выпаивал)



[andy felon]

Собрал себе Maxon OD808 и Isp Decimator.
Друг собрал Zen drive и какаой то басовый фуз, который уже лет 10 не выпускается, так же собирал тремоло и хорус по схемам электрогармоникс.



[baloo]

при сборке педалей, основная засада - получить на руки всю мелочевку для начала работы. у меня уже годы лежат платы с 90% комплекта, но чего то вечно не хватает, не могу найти замену, забываю искать..
готовые киты конечно вариант, но стоит это уже заметно дороже и встает уже вопрос о близости цен к фирмовым педалям



[Kokarev Maxim]

Максим, а в бигмаффе там какие стоят кондеры, керамика или пленочные? Про диоды я увидел ответ. Кстати, мне не для гитары, а для барабанов и синтов. Например вот тут я протащился как этот мафф 909-ю бочку преобразил

У старинного классического плёнка между каскадами, а мелкие ёмкости между базой и коллектором транзисторов - керамика. А вот Совтек похоже на керамике полностью - фотки 4 в интернете нашёл, все.
Для синтов Совтек должен отлично подойти, он низ чуть подрезает, бочка и любой низ отлично прозвучит. А вот мой Muff P по классической схеме скорее всего захлебнётся от низа.

Вот такая ещё ссылка есть. Конструкторы big muff нескольких версий: http://www.guitaramania.ru/category/dlja-samostojatelnoj-sborki У меня Muff P оттуда.

при сборке педалей, основная засада - получить на руки всю мелочевку для начала работы. у меня уже годы лежат платы с 90% комплекта, но чего то вечно не хватает, не могу найти замену, забываю искать..

Да, это извечная проблема. Порой по 3 посылки из разных мест приходится ждать для одного устройства.



[SoNick]

Русские есть и не режущие низ) По крайней мере басисты и любят русские мафы...
Тогда проще взять сразу новый EHX bass big muff Pi, самый близкий/идентичный "баспанч" из новоделов.


Винтажный черный русский 8 тыр на ebay, а bass big muff 3-5 тыр.
А вот opamp версия генерит нереальные гармоники. Ярковыраженная середина как и у винтажной крысы.

1999 Russian Big Muff V7D vs 1979 Op Amp Big Muff V5
Только тут 1979 vintage мутноват, неизвестно с чем это связано, толи сетап подкачал, толи педаль не в порядке или плохо отстроена.


Как-то мне попались несколько новеньких big muff tone wicker, одна педаль явно выделяла СЧ внизу, а другая выделяла СЧ вверху. Одна из них "фуззила", а другая "дистрошила"(аля "классический чёткий дисторшн").
И наверно, если бы у меня стоял выбор что оставить себе, то та что "фуззила" я бы себе не оставил, т.к. "фузз" должен быть правильным, а это - либо годами собирать старые (NOS) детали и паять, либо покупать оригинальную железку за 400-700$. При том что всё это уже собирают на smd и производство деталей более стабильное, чем 40 лет назад! Тоже самое касается и "дорогих кастомов". У них звук тоже в той же степени разнится, хотя отборка деталей у них еще более жесткая! У кого-то звук рассыпается и "фуззит +мрачнеет", а у других "дисторсит и сверкает"...
И тут видимо победители - оригинальные Russian V7D и USA V4 opamp 1978 + любой новодел EHX аля "классик дист", для других нужд.
Параметров триллион, вопрос,- "надо ли так заморачиваться?..".



[Peratron]

PERATRONIKA E20 (клон Emma Riza Fratziz без КМОП): http://peratronika.ucoz.ru/forum/8-81-1

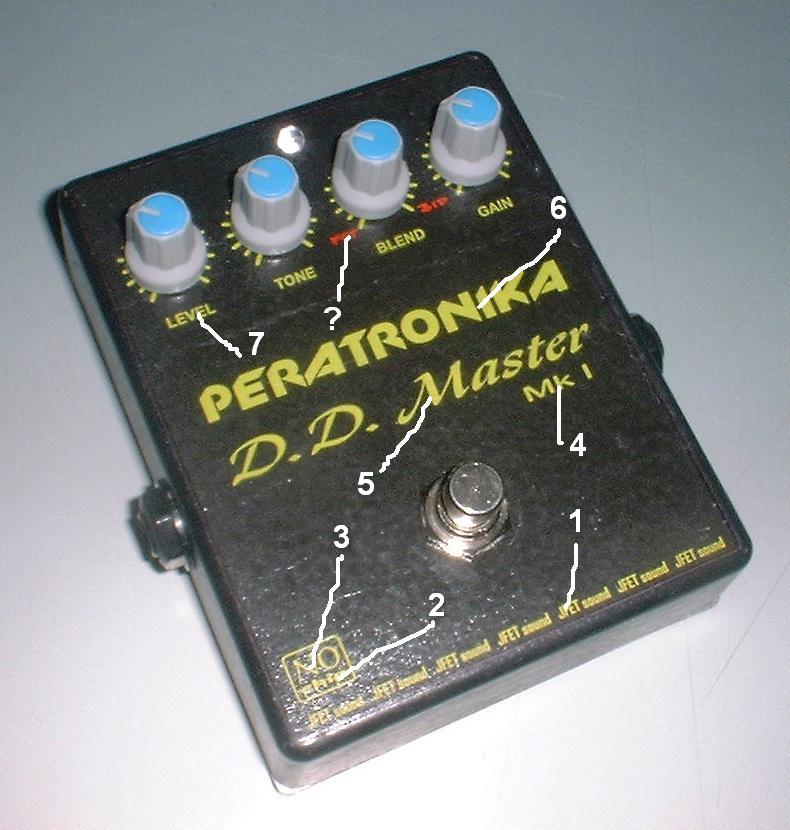

PERATRONIKA D.D.Master Mk1: http://peratronika.ucoz.ru/forum/8-48-1



[Цыхра]

Cпаял наконец свою первую педаль Sovtek Green Muff (фуз), вообще практически первый раз что-то паял. Сверху тумблерок добавляет гейна на входе (просто сопротивление в определенную часть цепи включается параллельно уменьшая общее сопротивление), сзади выключатель питания, спереди тумблер байпаса (ибо кнопку пока не нашел). Натравил на живые басы, на SH-101 и на 309-й рейволюшн - жииир. То что получилось - ниже. Там педалька включается/выключается. Я думаю услышите в каких моментах

Конечно, обычно в мыльницах хранится что-то чистое, у меня наоборот — грязный звук. И главное, не мыльный ))


Кондеры внутри обычная керамика, диоды вставил КД521А, транзюки KT3102E



[digilab2]

Кондеры внутри обычная керамика,

-замените хотя бы на cbb21 ( полипропилен) а мелкие номиналы на fkp2 ( я говорю про те которые в звуке) по питанию 100нф npo , и электролиты
nichicon звуковых серий, керамике кроме npo ( и то не везде) в звуке не место



[Цыхра]

@digilab2, спасибо за совет, но я уже внутрь не полезу, и так первый рез все делал, потом баги вылавливал, контакты плохие итд )
Эти вроде тоже в звуке были, мужик сказал что повыкусывал их из какой-то радиотехники старой



[Peratron]

-замените хотя бы на cbb21 ( полипропилен) а мелкие номиналы на fkp2

Хе-хе...
В первой то примочке - шаманить с эзотерикой?
Ну-ну...



[digilab2]

В первой то примочке - шаманить с эзотерикой?

-какая тут эзотерика , cbb21- обычные приличные емкости есть везде и недорого , эзотерика это нечто вроде mundorf или дженсен ну еще
мгбо мгбч до кучи , а керамику в звук ставить это даже в некоторых случаях хуже чем электролиты, в конце концов зеленые cl11 или синие
эпкосы - везде навалом, или к73-17 одного поля ягоды
[DOUBLEPOST=1487177076][/DOUBLEPOST]

мужик сказал что повыкусывал их из какой-то радиотехники старой

-тем более старая керамика вообще г.... была, по сравнению с современной , единственное достоинство серебра была куча



[Цыхра]

@digilab2, вы пишите, я все внимаю. Следующий раз буду ваши советы применять)



[Kokarev Maxim]

а керамику в звук ставить это даже в некоторых случаях хуже чем электролиты

Не в этой ситуации. Это клон дисторшна конкретной модели, где керамика - часть звука. Как и тантал в 808 овердрайве. Здесь нужны искажения.



[General Dead]

а керамику в звук ставить это даже в некоторых случаях хуже чем электролиты

тут для характера стоит керамика. Вы еще посоветуйте режимы транзисторов подобрать и диоды убрать что бы искажений не было)))))))....Шутка.



[zga]

К вопросу об оформлении педалек.
http://www.taydaelectronics.com/
Вот популярный ресурс с различной комплектухой, дешевая и быстрая доставка, дают трек. Ради эксперимента положил 4 корпуса в корзину-доставка 6$. Заказывал там поты, колпачки, крепления для светодиодов, разъемы, еще какую то мелочевку (доставка выходила 2$, приехало ~10 дней)

В качестве примера оформления, правда не совсем гитарная тема. Kлон 303 без секвенсора, в коробке 170х120х50, поты, колпачки, разъемы с тайды. Надписи - трафарет фоторезистом, далее обычное травление. Получилось вполне аккуратно для первого раза.



[Kokarev Maxim]

@zga, круто! Я точно не могу по фотке определить какая часть стравлена. Вроде сами рисунки и текст? Получается, на трафарете был негатив, а остальная часть корпуса закрашивалась, чтоб лишнего не стравилось?

Вообще, оформление больная тема для меня. Хотел аккуратно подписать уже собранные педали маркером-краской, а получается кустарщина. Думал трафареты использовать, да в магазинах просто нет с английскими буквами. В принципе, есть вариант с ЛУТом и травлением, но это ж каждую педаль разбирать надо, а это очень, очень хлопотно. Так и зависло всё, от руки подписанное.



[zga]

@Kokarev Maxim, Да стравлены надписи и круги, сверху был фоторезист наклеен, бока замазал лаком для ногтей. Фоторезист ordyl alpha 350, трафарет печатал на пленке, на струйнике.
На имеющемся лазерном принтере не получилось сделать, трафарет вышел полупрозрачным. Фоторезистом можно делать довольно мелкие и ажурные надписи и рисунки с четкими контурами, 12-14 шрифт получается отлично. Еще момент, на трафарете была размечена центровка для сверления отверстий.
вот подробная пошаговая инструкция. https://datagor.ru/practice/diy-tec...st-travlenie-alyuminiya-hlornym-zhelezom.html

вот еще http://we.easyelectronics.ru/HomeTe...a-nanesenie-grafiki-i-razmetka-otverstiy.html



[Long]

-- Полупрозрачная слегка матированная плёнка + печать с обратки в зеркальном отражении = очень круто выглядит.



[Peratron]

В принципе, есть вариант с ЛУТом и травлением, но это ж каждую педаль разбирать надо, а это очень, очень хлопотно.

Ну, без этого никаким способом не оформить...

Варианты оформления:

Спойлер

Картинка распечатывается на самоклейке в ближайшем принт-салоне .

Укрытие - лаком. Лучше всего - яхтенным. Можно - паркетным.
Удачно получилось с бесцветным лаком для наружного покрытия деревянных частей - он на виниловой основе. В исходном виде напоминает ПВА. Наносится тампоном - при определённой ловкости рук после отверждения получается симпатичная шагрень.
Слой - толстый, потому износостойкость под ногами весьма приличная.

ВНИМАНИЕ: поливиниловый лак - на водяной основе. Потому при прямом нанесении на бумагу самоклейка разбухает и отслаивается.
Потому перед нанесением поливинилового лака я укрывал бумагу несколькими слоями алкидного или уретанового лака, делая шильд водостойким.

ХИНТ: а нынче я обзавёлся шайтан-машинкой - китайским гравёром CNC2418 и намереваюсь освоить оформление через гравировку...

ХИНТ: вообще-то в дизайн-студиях не проблемно заказать шильды на двуслойном пластике толщиной 0.8 мм - их гравируют лазером, а на корпус крепится самоклейкой.
Достоинства - любые цветовые сочетания (фон/надпись), вплоть до металлических (алюминь, серебро, золото).
Недостаток - всего два цвета: основа и подложка, вскрываемая гравёром...

ЗЫ: вторая из картинок - это как раз поливиниловый лак.

Третья из картинок - первая попытка оформления: покраска корпуса из баллончика.
Честно говоря, себя не зарекомендовало - видно скол краски. В эксплуатации обязательно облезет.
Красить надо порошковкой. Или разрабатывать вариант дизайна без покраски - корпус естественный и по верхней поверхности - шильд-самоклейка.

ХИНТ: есть интересный вариант - боковые поверхности тоже самоклейка, но только по плоской части, не заходя на кривизну. В этом случае на рёбрах останется люминь - как бы скелет, оконтуривающий графически оформленные поверхности.
Естественно, на этих боковушках тоже какие-то надписи - для общего оживления.

А вот шильд на третьей картинке сделан на домашнем струйнике - причём монохром: голубой фон - это цветная самоклейка. Годится для эксперимента - когда лень бежать в салон или он далеко.
На лазернике тоже можно - но сплошные чёрные поляны, это смерть картриджу: его лучше для ЛУТа поберечь...



[digilab2]

-не знаю я свои педальки на которых играл вообще никак не оформлял( стальная черная коробка) , какая разница что там под ногами главное как звучит, а так к знакомому
художнику- за бутылку так разрисует , фирма рядом даже не лежит
-а так да Женин вариант самый простой плюс в цвете , лак только лучше на эпоксидной основе( яхтенный) или полиэфир



[General Dead]

а нынче я обзавёлся шайтан-машинкой - китайским гравёром CNC2418 и намереваюсь освоить оформление через гравировку...

И как успехи? Лазер такой мощности по металлу не пойдет или у вас только шпиндель и без лазера?



[fakeitback]

@Peratron, без обид - но на сегодня такие коробочки выглядят как полный колхоз. Продажа педалек - это большой бизнес для понимающих, ибо относительно недорого, но, тем не менее - фетиш.

Посмотрите, например.

Или вот, московский магазин: https://www.instagram.com/pedalzoo/ - как вы считаете, на какую по дальности от входа полку уберут ваши коробочки? Думаю, сразу в чулан)))



[Tuvalu]

@Peratron, без обид - но на сегодня такие коробочки выглядят как полный колхоз. Продажа педалек - это большой бизнес для понимающих, ибо относительно недорого, но, тем не менее - фетиш.

Помимо очевидного "колхоза", налицо типичный косяк начинающих художников-дизайнеров - одновременное применение большого кол-ва разнотипных шрифтов, здесь я насчитал аж 7(!!) штук, восьмой - под знаком вопроса, т.к. не видно, какой он там - повторяющийся или новый. Обычно применяют отдельный шрифт для логотипа и один-два для всего остального. Если так уж припекает выделить что-либо, то можно просто поменять размер и/или цвет основного "рабочего" шрифта. Но 7 шт. различных - это просто какая-то жесть жестяная.
