Помогите мне со многими вопросами

[SoNick]

Вобще-то это конвертер питания и он должен греться))
http://www.farnell.com/datasheets/1792069.pdf
Смысл есть всегда) У всех тепловосприимчивость разная.



[Zerekis]

@SoNick, но не так же , чтоб как включил сразу нагревался до 50-60 градусов



[SoNick]

Почитайте инструкцию, видимо это рабочая температура.



[Kokarev Maxim]

@Zerekis, на ней собран удвоитель напряжения, она вполне может греться до таких температур, это нормально. Работоспособность проверяется просто - проверь тестером напряжение между 4 и 8 выводами операционных усилителей. Если 18в или около того, значит всё в порядке.



[Zerekis]

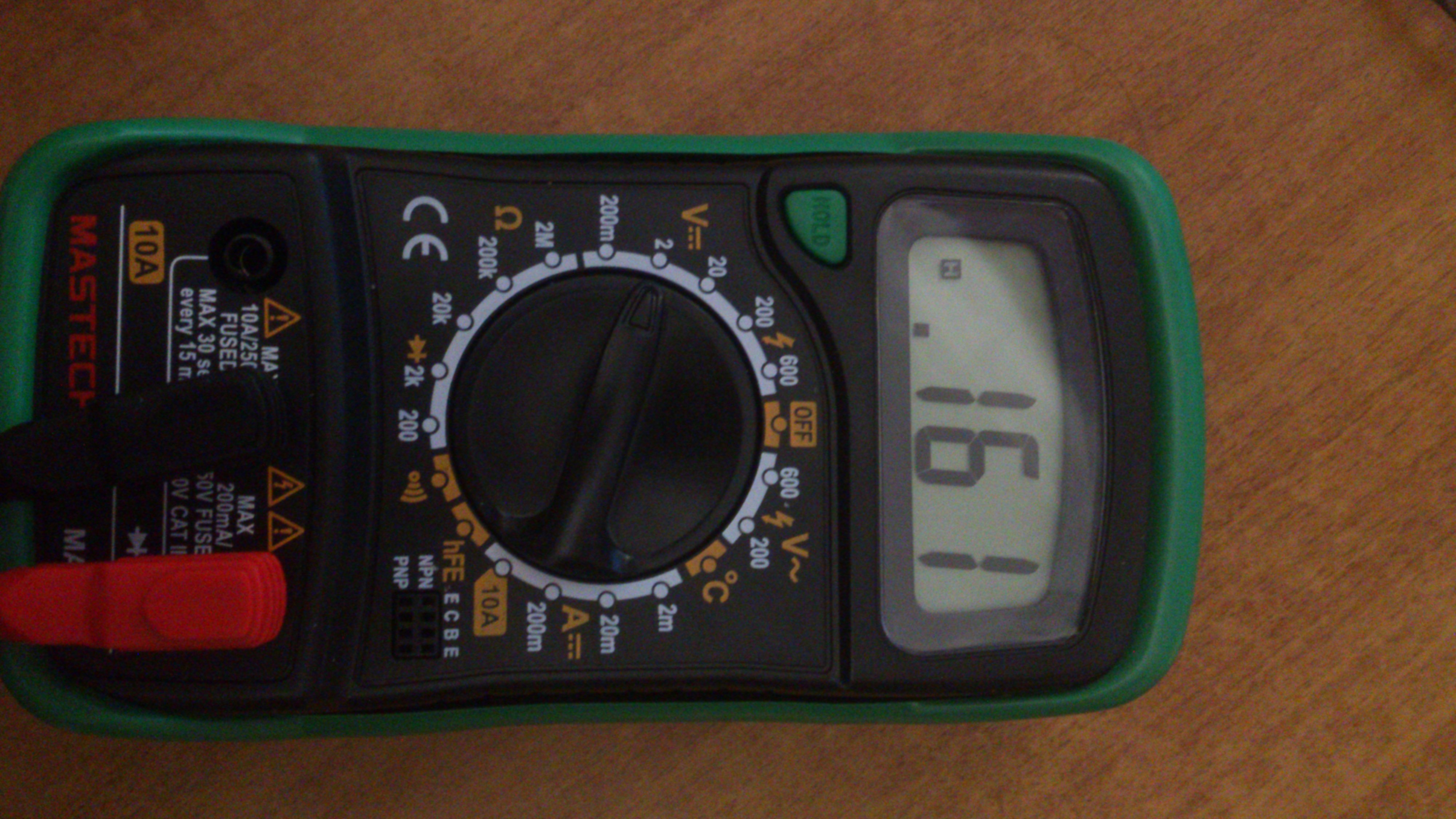

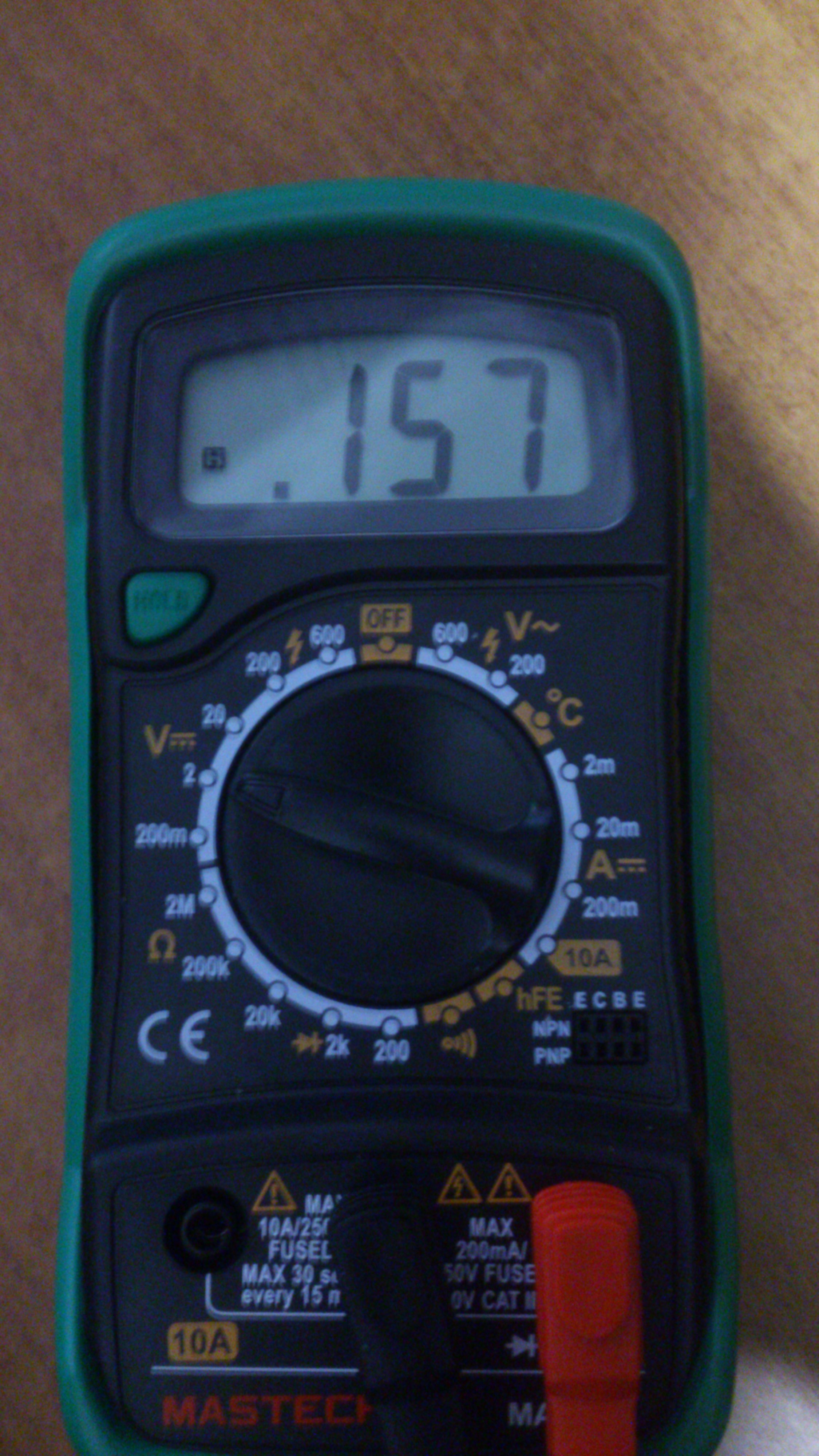

Один вот такой. другой 16. если правильно сделал вообще



[Zerekis]

@SoNick, Вы правы, там действительно рабочая температура от 60 до 90 градусов.



[Kokarev Maxim]

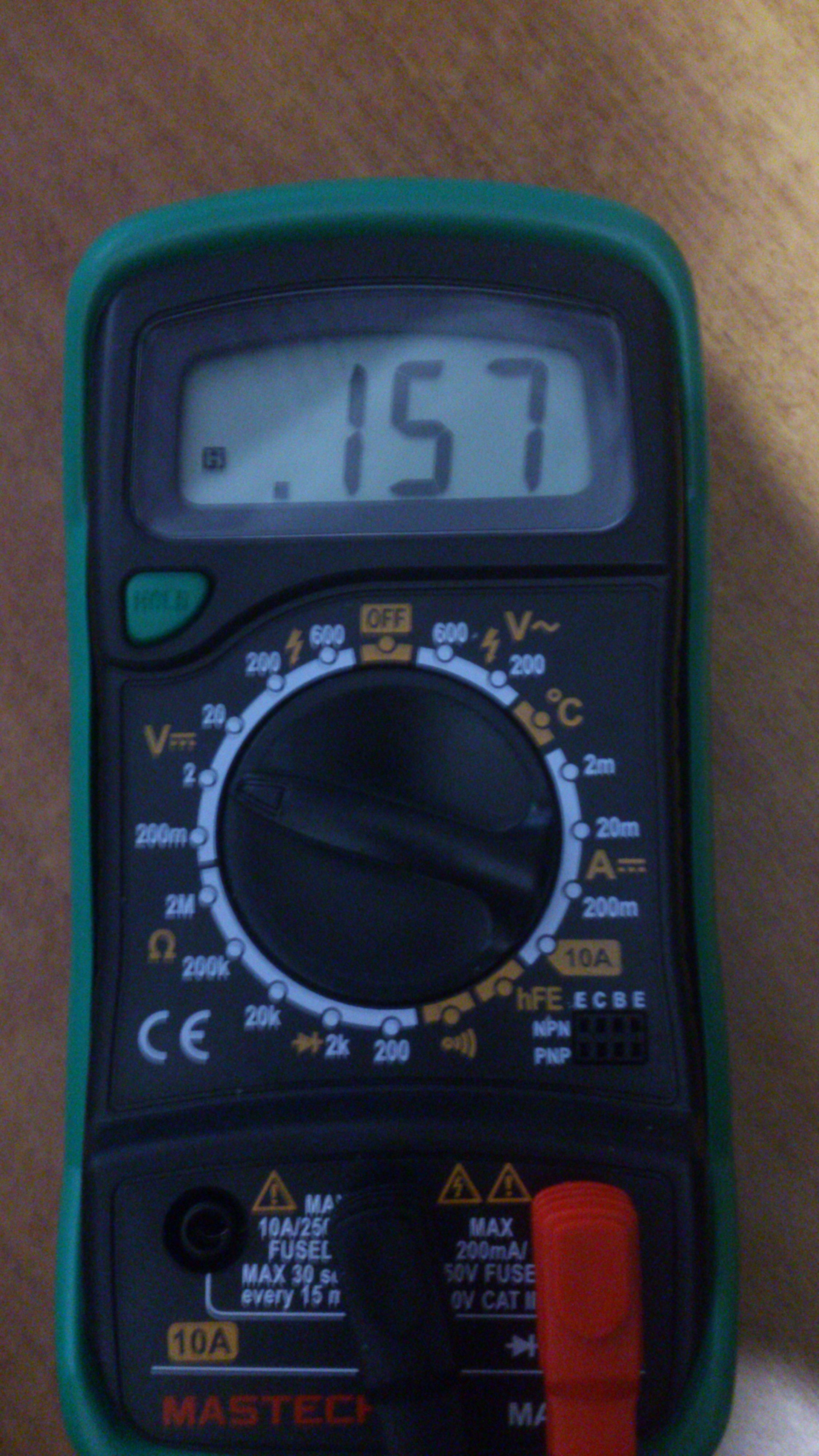

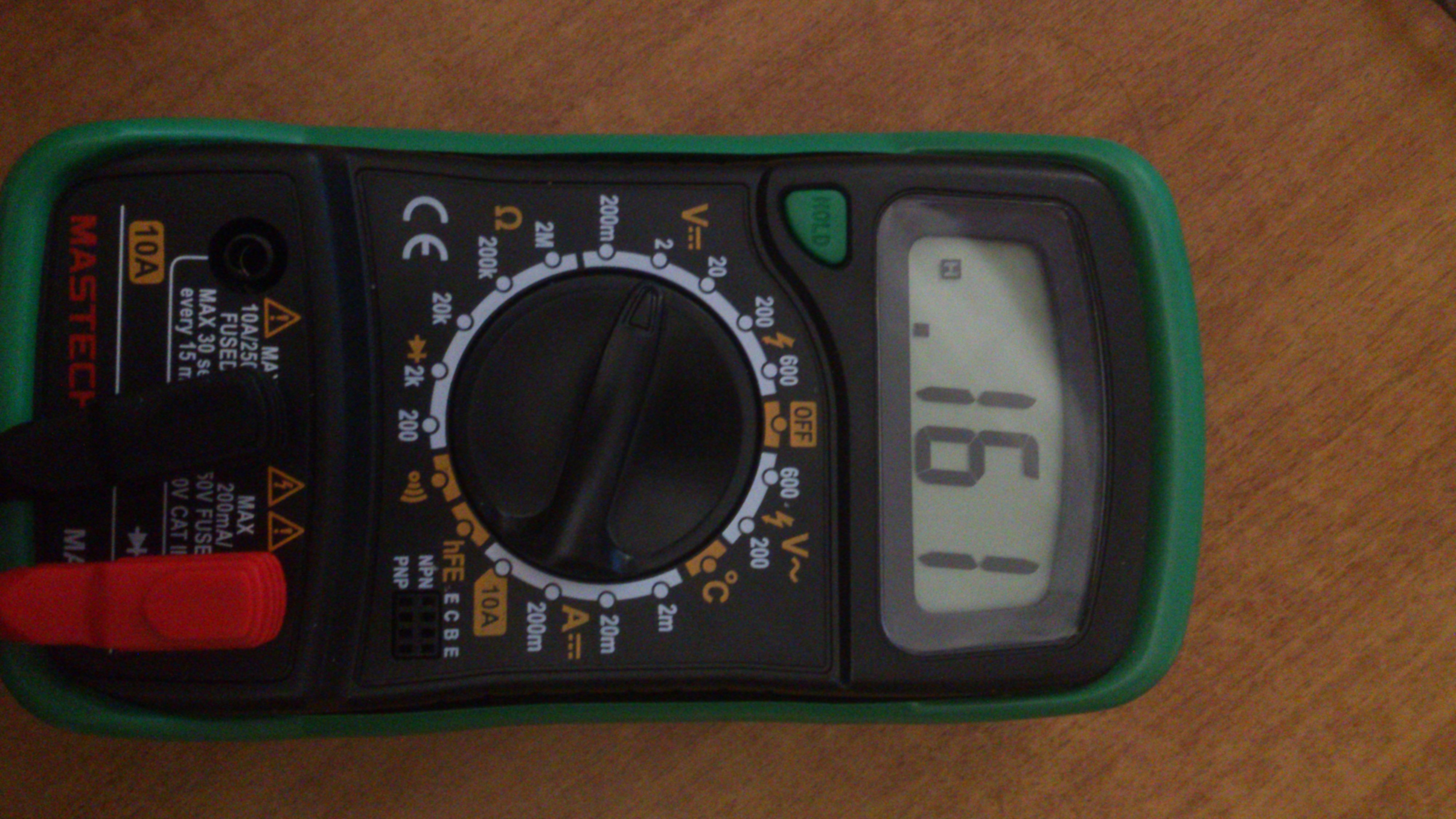

Один вот такой. другой 16. если правильно сделал вообще

В этом режиме прибор максимум 2 вольта может показать. Показывает что-то чуть больше нуля: 0.16 вольт. Измеряется точно там, где нужно?



[Zerekis]

@Kokarev Maxim, вроде как обычно 4 и 8



[Kokarev Maxim]

@Kokarev Maxim, вроде как обычно 4 и 8

Да, это правильно. Всё к одному идёт - проблема с питанием. Или 7660s дохлая, или что-то в её обвязке. Там деталей немного - в первую очередь бы диоды проверить. Если они все нормальные, то пробовать менять микросхему.



[Zerekis]

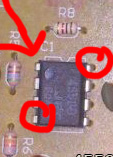

@Kokarev Maxim, проверил три диода которые рядом v6 , с одной стороны 729 (2к режим) , с другой 1.
Этот DC конвертер то что микросхема, его щупы проверяются с 5 и 8?



[Kokarev Maxim]

@Kokarev Maxim, проверил три диода которые рядом v6 , с одной стороны 729 (2к режим) , с другой 1.
Этот DC конвертер то что микросхема, его щупы проверяются с 5 и 8?

Диоды норм, судя по всему.

Сперва проверь, поступает ли напряжение на микросхему - на выводе 1 или 8 (они соединены вместе, поэтому без разницы) относительно земли или третьим выводом, должно быть 9 вольт. Прибор на 20 вольт нужно включить, естественно. Между выводами 5 и 8 я не уверен, но вроде должно быть удвоенное напряжение питания (18 в).



[кактус]



[Zerekis]

@Kokarev Maxim, на значении 20, всё по нулям
на значении 200m, 5-8 около 15 и падает, 3-5 :17 и падает, 3-8 : 20 и падает
Но опять же. в значении 20, всё -0
но при включении батарейки или адаптера led горит
у него вроде как по всем датащитам 1 и 8 лапки не соединены.
замеры без питания делаю.



[Kokarev Maxim]

@Kokarev Maxim, на значении 20, всё по нулям
на значении 200m, 5-8 около 15 и падает, 3-5 :17 и падает, 3-8 : 20 и падает
Но опять же. в значении 20, всё -0
но при включении батарейки или адаптера led горит
у него вроде как по всем датащитам 1 и 8 лапки не соединены.
замеры без питания делаю.

Мужик, ну как же так. Кто ж напряжение меряет без питания то Подключи 9в и меряй аккуратно. То, что "мало показывает и плавно падает" - это остаточное напряжение в конденсаторах после предыдущего включения. Эти показания бесполезны. А вообще, раз опыта мало даже в элементарных вещах - лучше бы к мастеру, чтоб самому не испортить совсем.



[Zerekis]

@Kokarev Maxim, я с батареи мерял, в принципе походу она мертвая была XD.
ща через адаптер попробую.
мастеров в азербайджане нету, простите.

Upd.
С адаптером 1 и 3 - 8.37
5 и 8- 5.33



[Kokarev Maxim]

5 и 8- 5.33

Вот это уже другое дело!
С большой вероятностью, всё же 7660s дохлая. Нет 100% уверенности, но многое на это указывает.



[Zerekis]

@Kokarev Maxim, новость хорошая, а вот, на какой DC-DC конвертер его заменить?
В алиэкспресс в основном - https://www.aliexpress.com/item/20P..._5&btsid=3a7e1157-31c0-4fb9-8b27-e557034e2e3f

И

https://www.aliexpress.com/item/10P..._5&btsid=3a7e1157-31c0-4fb9-8b27-e557034e2e3f

Но нет такого который стоит у меня в девайся.
Он только в пакетах за 100 долларов



[Kokarev Maxim]

@Zerekis, на али экспрессе рисковано брать, там можно на подделку нарваться. Я когда то покупал эту микросхему, брал вот здесь: http://kimkit.ru/shop/UID_18138.html Это очень недорого.
Если не ошибаюсь, у неё есть полный аналог MAX1044: https://datasheets.maximintegrated.com/en/ds/ICL7660-MAX1044.pdf



[Zerekis]

@Kokarev Maxim, попробую заказать это с Алиэкспресса
https://www.aliexpress.com/wholesale?catId=0&initiative_id=SB_20161226023329&SearchText= +ICL7660SCPA
с нашими банковскими картами, и шиппингом, невозможно брать что-то у мелких продавцов или компаний, которые не такие большие как алибаба, амазон и т.д
Еше на всякий закажу конденсатор 100uf 16v, ибо не нравится как он греется. надеюсь к концу января всё приедет XD

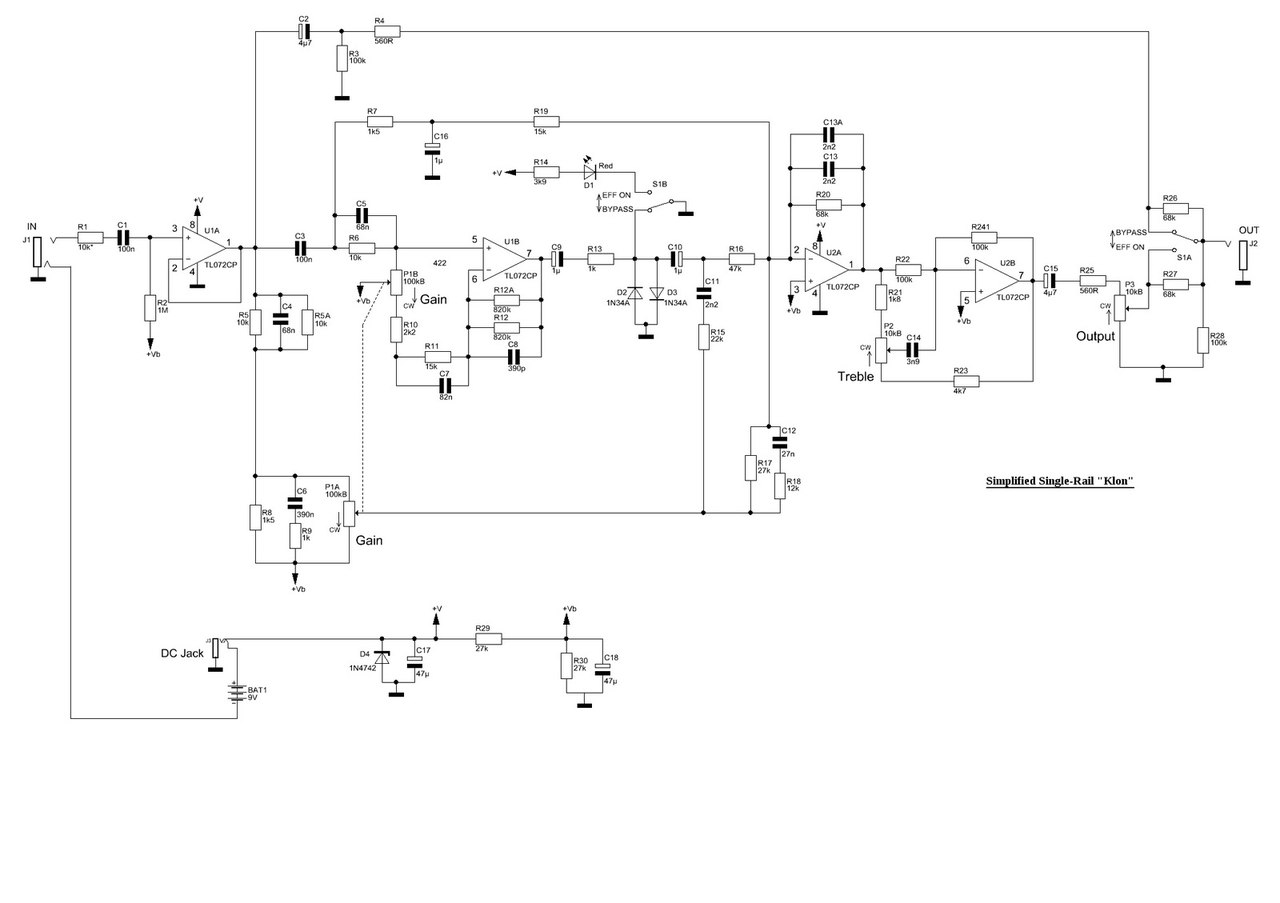

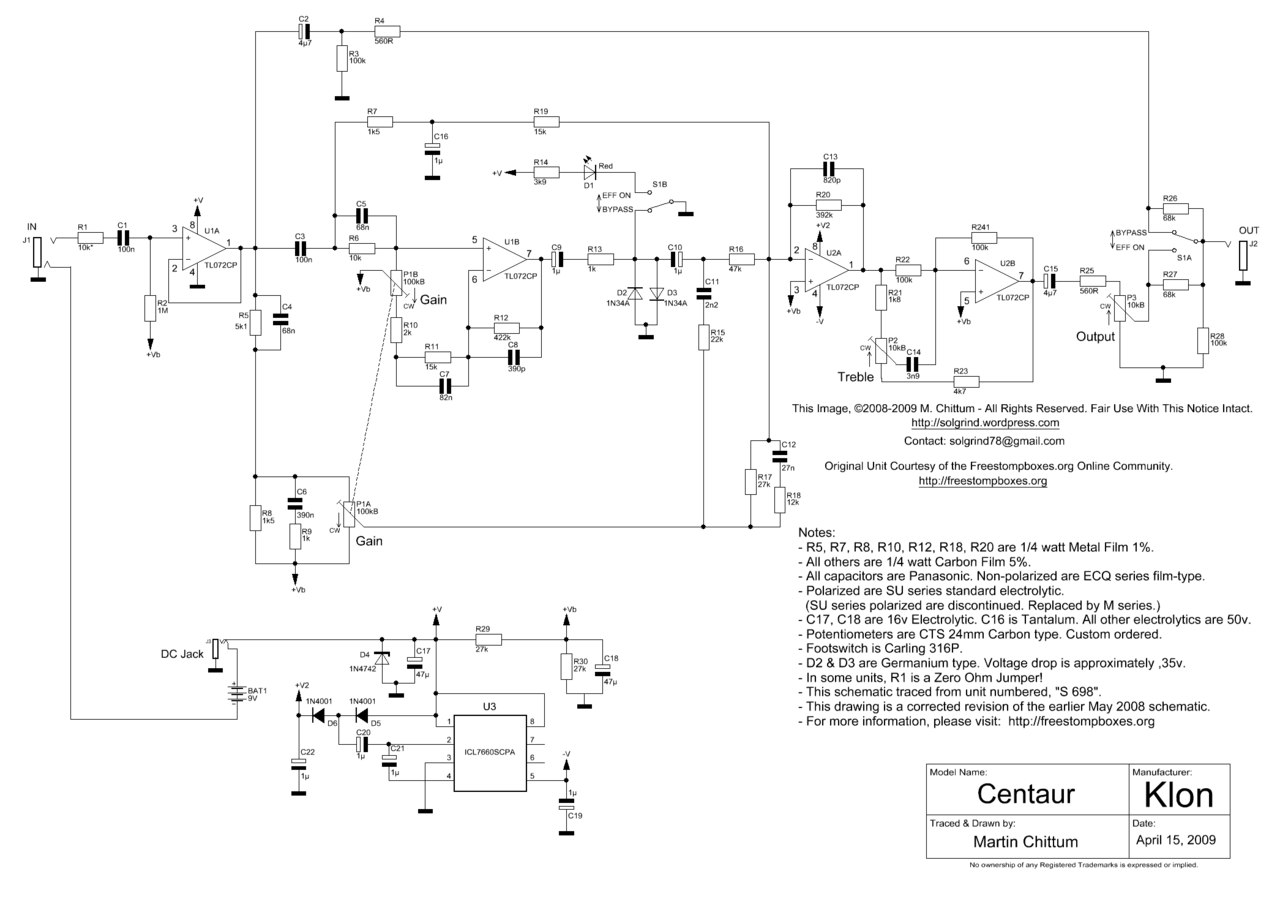

+ нашел такую вещь, всё таки наверно педаль переделка ибо у меня стоит микрочип, а на оригиналах вроде как ICL7660

http://tagboardeffects.blogspot.com/2012/05/maxon-od820.html



[Zerekis]

@Zerekis, на али экспрессе рисковано брать, там можно на подделку нарваться. Я когда то покупал эту микросхему, брал вот здесь: http://kimkit.ru/shop/UID_18138.html Это очень недорого.
Если не ошибаюсь, у неё есть полный аналог MAX1044: https://datasheets.maximintegrated.com/en/ds/ICL7660-MAX1044.pdf

Всё, спасибо, наконец добрались руки до прибора, заменил на max1044, работает))) осталось только кондёр рядом заменить, ибо мелкий свист появился. а так всё ГУТ!
Данке!
