STM-210. Привёз...

[Ivan_k26]

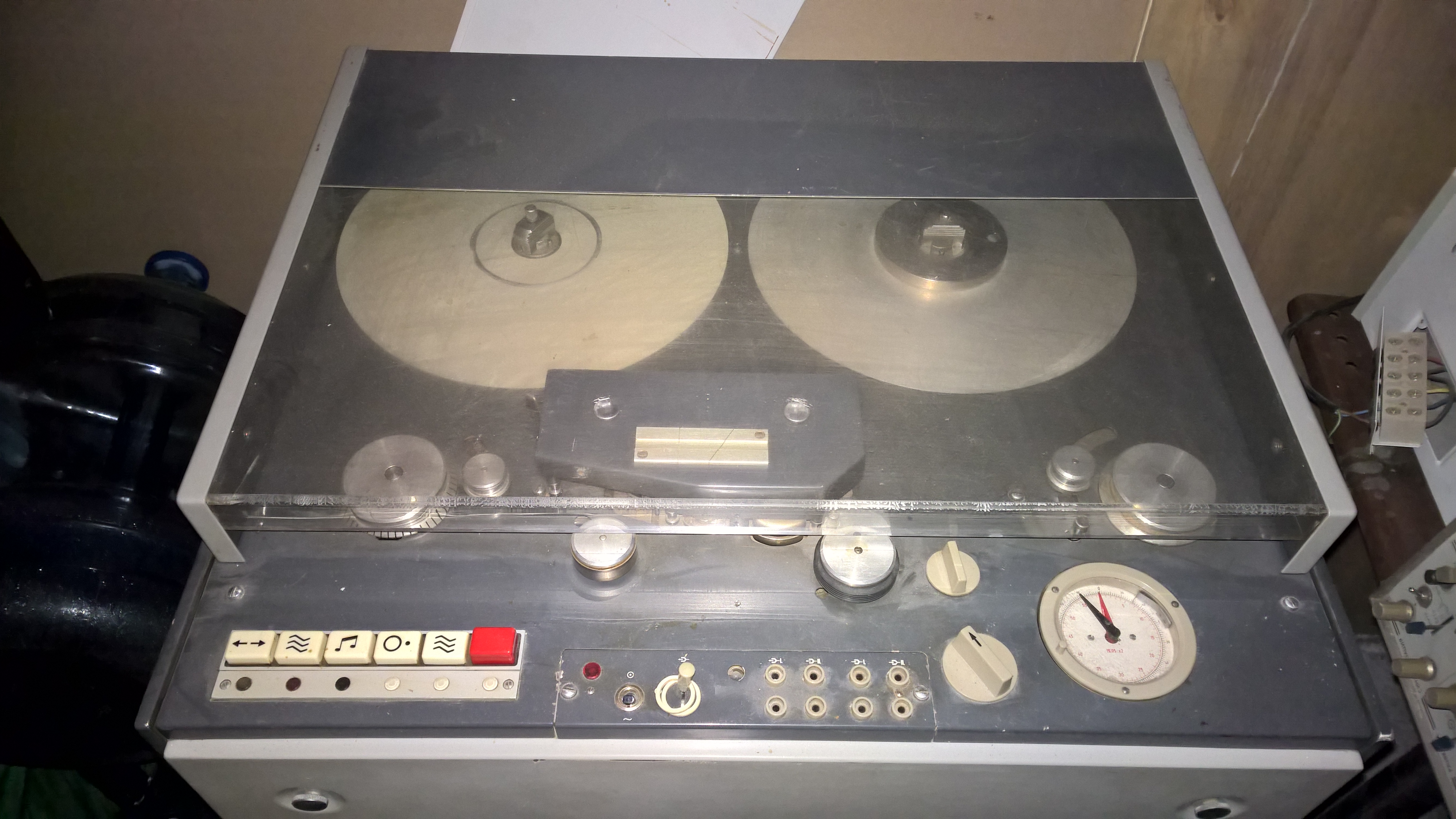

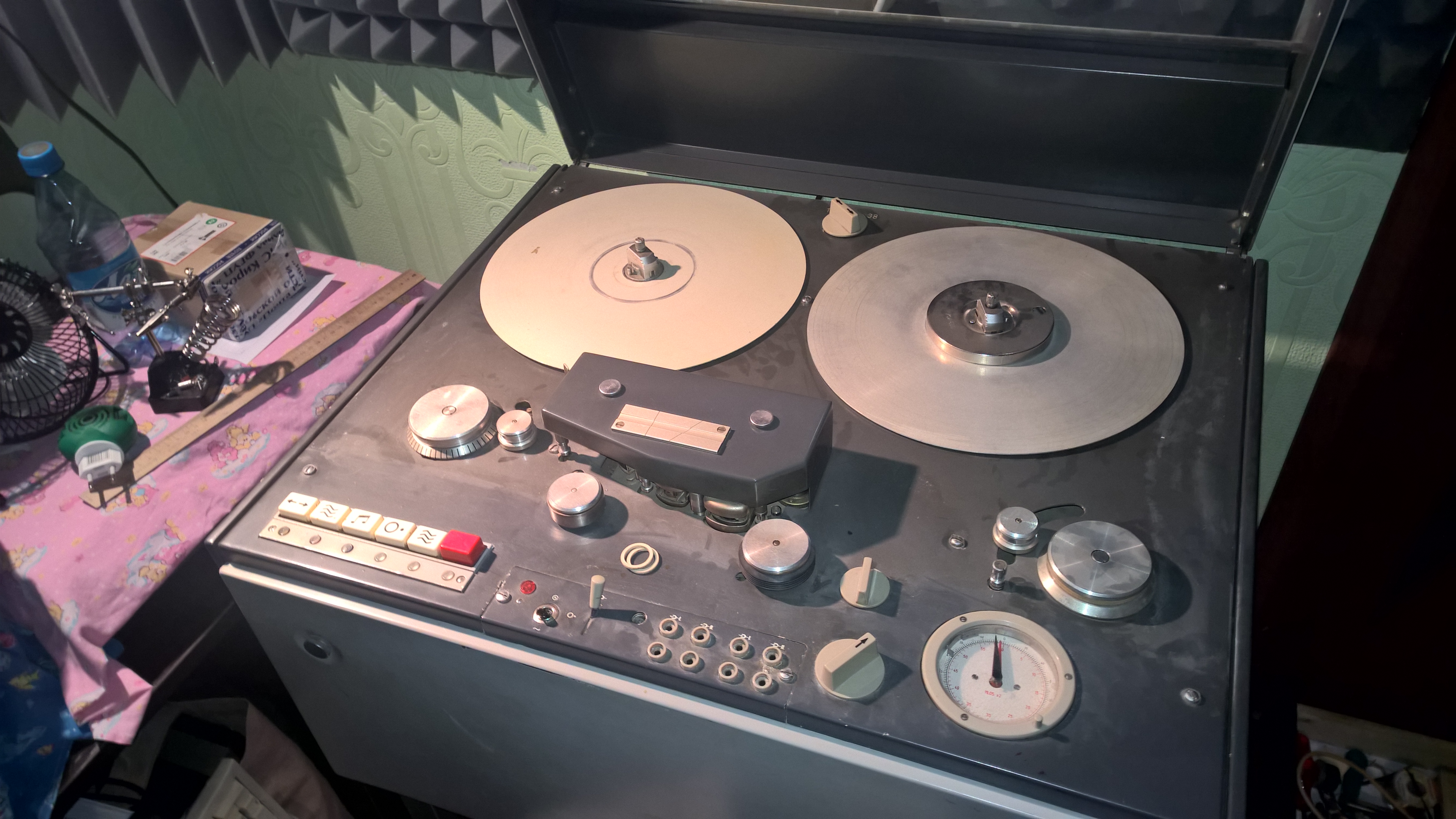

Свершилось! Забрал наконец-таки аппарат. Ждал он меня пять лет и дождался. В нагрузку отдали кучу лент (более 200 шт.) с записями. Как сказал бывший владелец: "Это архив местных аудиопиратов 90-х".
Очень своевременный финансовый вклад внёс Влад @Still Spirit Со всеми хлопотами помогал Серёга @convex (на фото) Парни! Спасибо Вам!

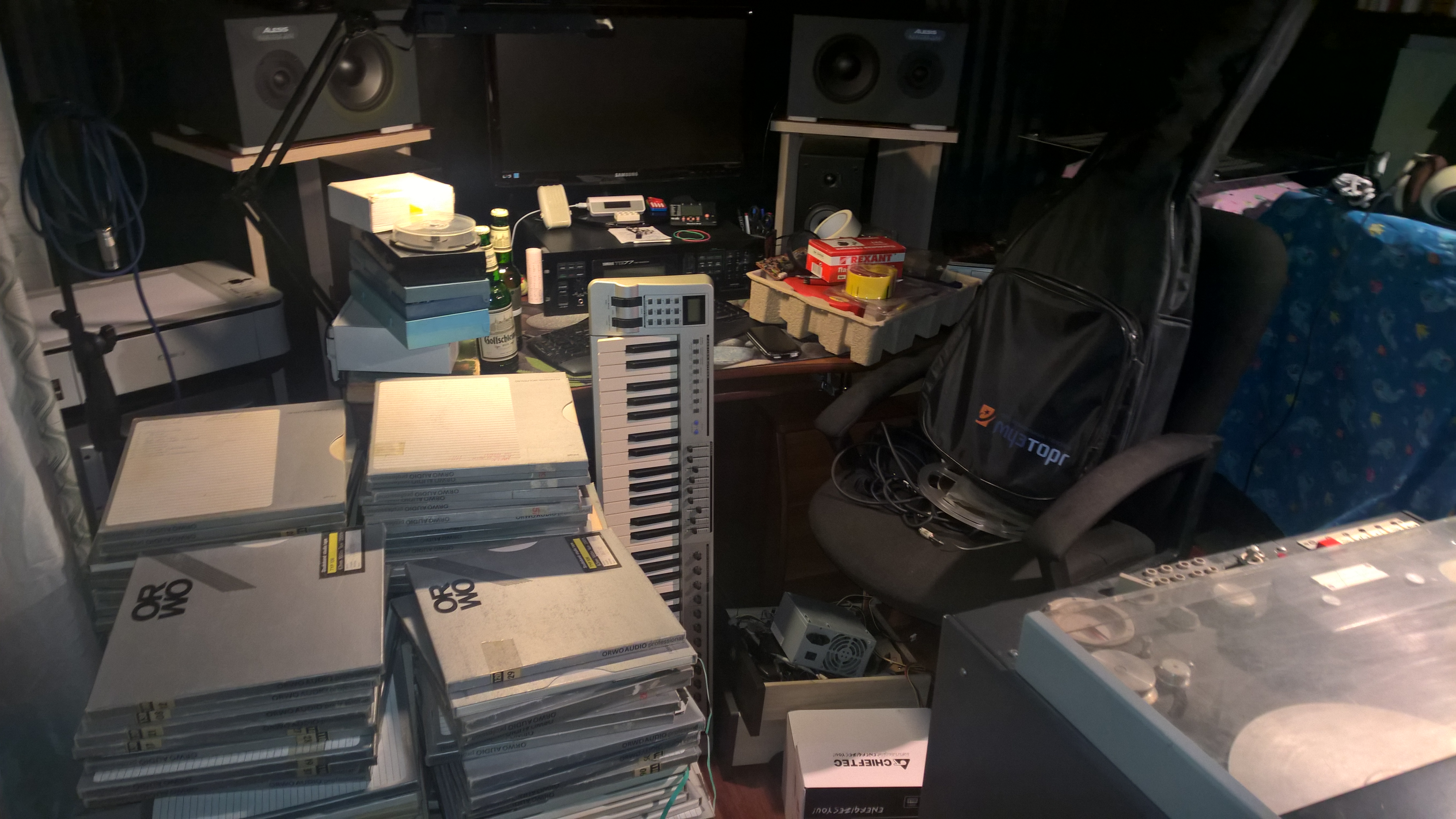

С запихиванием магнитофона в машину и последующим подъёмом его на второй этаж особых трудностей не возникло вопреки нашим ожиданиям. Так что теперь магнитофон и куча лент поселились в моей комнатушке. Правда места в комнате порядком стало меньше и пока особо не развернуться, но надеюсь в скором времени архив разобрать. Может и что интересное попадётся.
Так вот. Полагаю, что магнитофону необходима профилактика, поскольку последние несколько лет он стоял без дела. Головы естественно изношены, необходима замена.
Наверняка здесь есть люди кто обслуживал СТМ-ы в своё время. Хотелось бы услышать Ваших советов, как производится профилактика и настройка этого аппарата, какие головы можно установить вместо родных.. Ну и просто мнений об этом чуде инженерной мысли 70-х
Документация какая-то у меня есть в электронном виде, но она вся на родном языке. Читать очень сложно.



[Rarr]

Для начала снять блок головок и верхнюю панель и пропылесосить.
Плёнки нельзя !!! хранить горизонтально, да ещё друг на дружке !!!
Только вертикально. и подальше от батарей и прочего железа.
Вынимать из коробок, держа их вертикально, иначе сердечник-бобышка может вылететь !
Сматывать километр руками - отлично успокаивает нервы, но времени много уходит....
Сфотайте головки. на предмет износа... Новые пойдут от Штудера(А80-800) но могут стоить дороже самого мафона



[convex]

@Rarr, ЮрИваныч, пленки стояли вертикально, когда мы их забирали и так же будут храниться в дальнейшем. нужно только определиться с конкретным местом и поставить. ну и вчера нужно ж было отметить такое событие, так шта это все чуть позже )))



[Ivan_k26]

Спойлер

@Rarr,
Юрий Иванович, приветствую
Сергей правильно сказал насчёт плёнки: будет хранится как положено. Только нужно побыстрее разобрать всю кучу и определить что куда...

Вынимать из коробок, держа их вертикально, иначе сердечник-бобышка может вылететь !

Вот это спасибо! Теперь буду знать...

Новые пойдут от Штудера(А80-800) но могут стоить дороже самого мафона

Точно )))

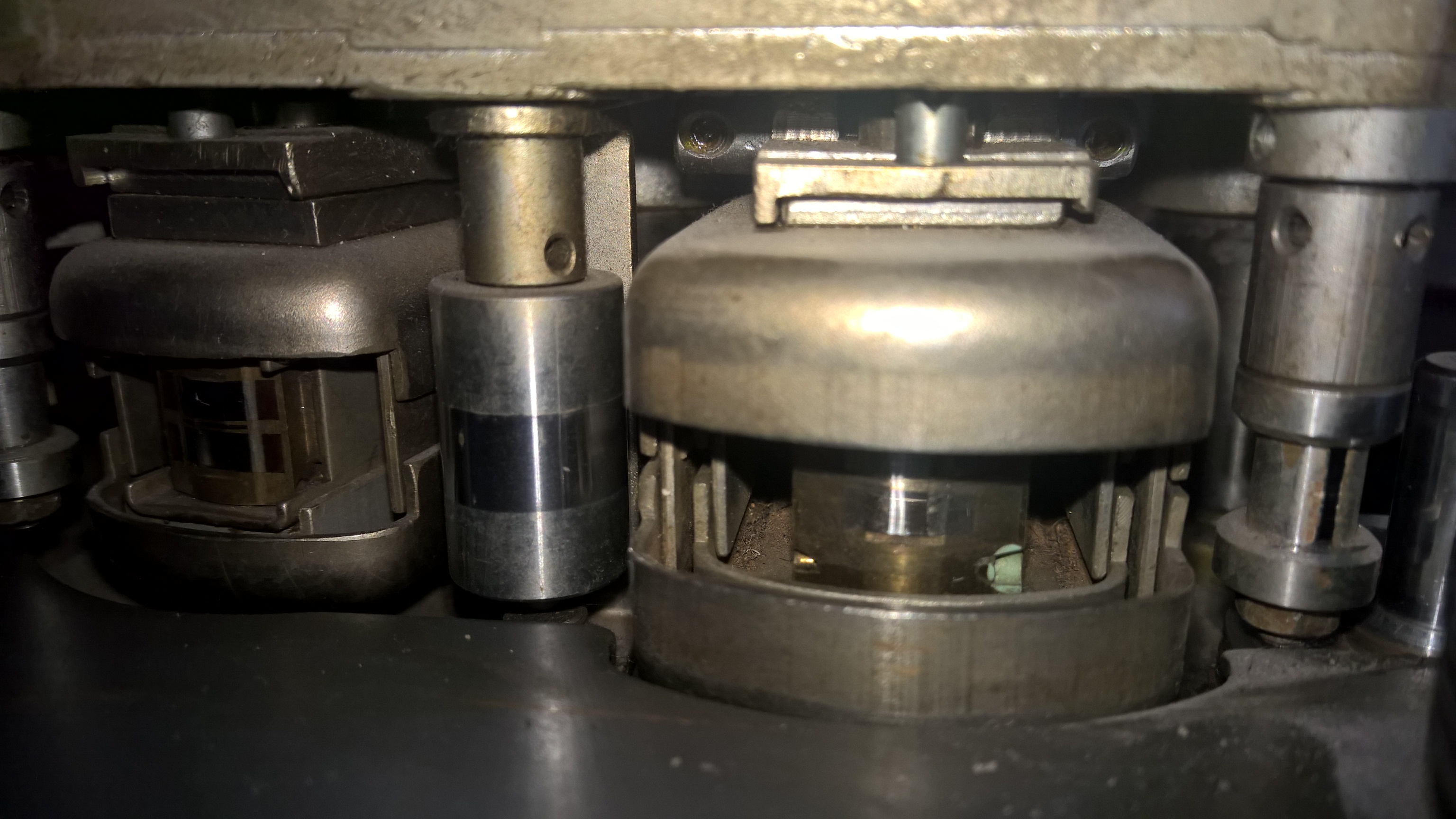

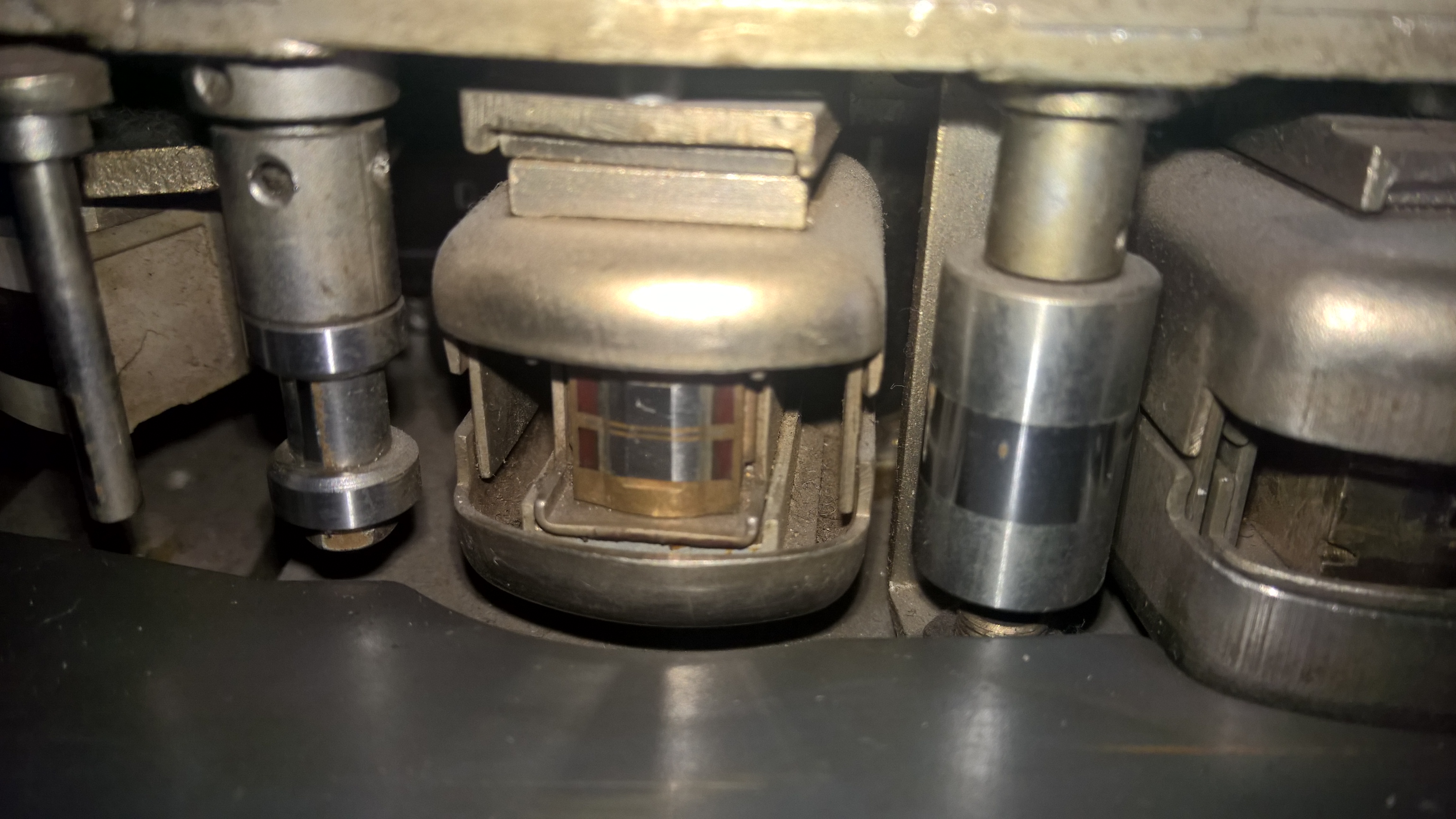

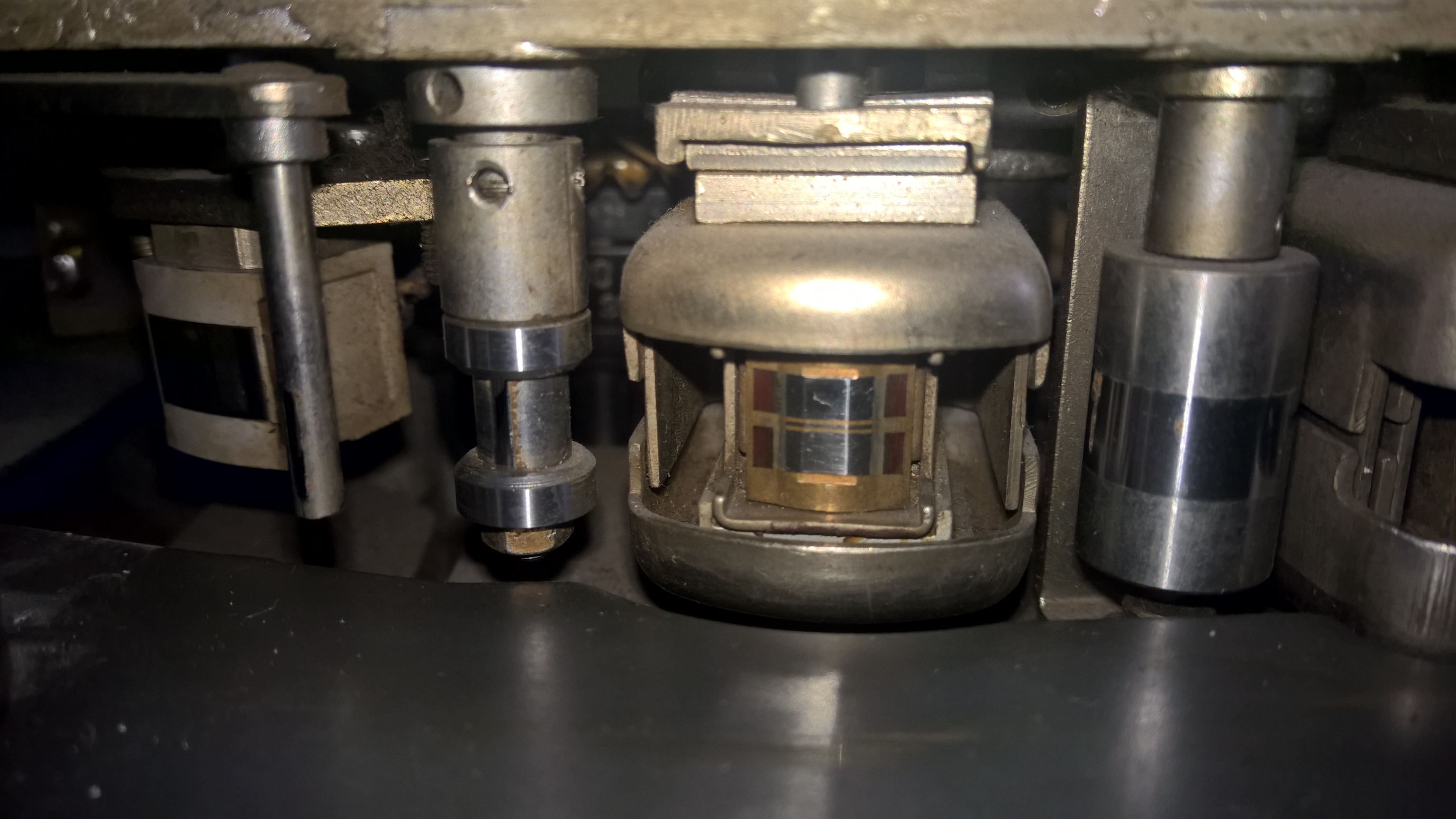

Вот фото головок
ГЗ

ГВ


И небольшое видео старта/ Лента заправлена неверно )))



[lenin76]

Конкретных советов лучше спросить тут: http://www.rt20.getbb.ru Там много эстээмоведов.



[Ivan_k26]

@lenin76,
Спасибо, но там в последнее время неадекватов больше чем стмоведов ))
[DOUBLEPOST=1446367220,1446364826][/DOUBLEPOST]Как снимаются ролики? Без их снятия не убрать переднюю панель...



[eposstudio]

@Ivan_k26, а зачем он Вам?



[Ivan_k26]

@eposstudio,
Странный вопрос... В качестве мебели конечно же )))
[DOUBLEPOST=1446371406,1446370654][/DOUBLEPOST]

Спойлер: Начинаем профилактить )))

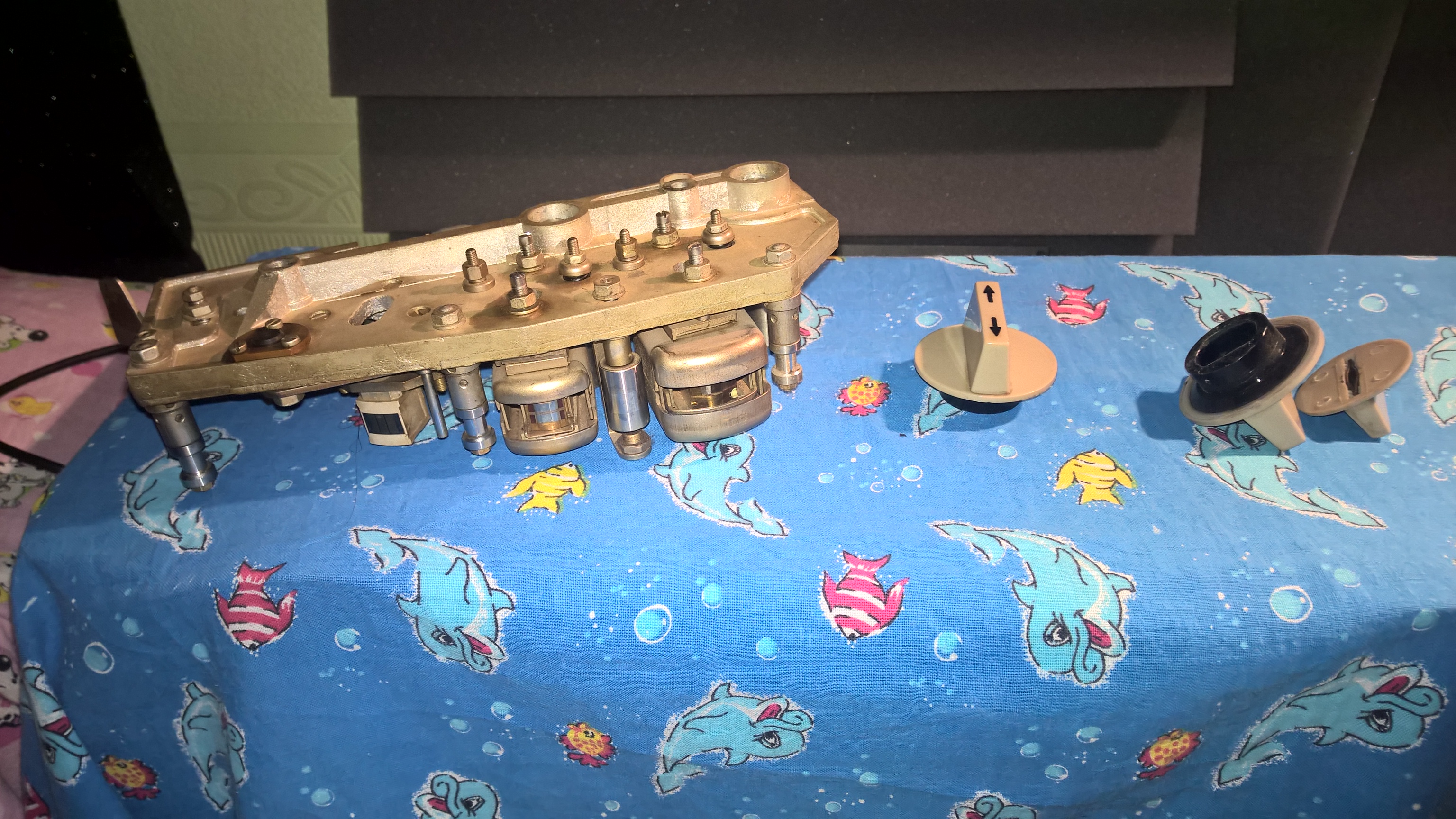

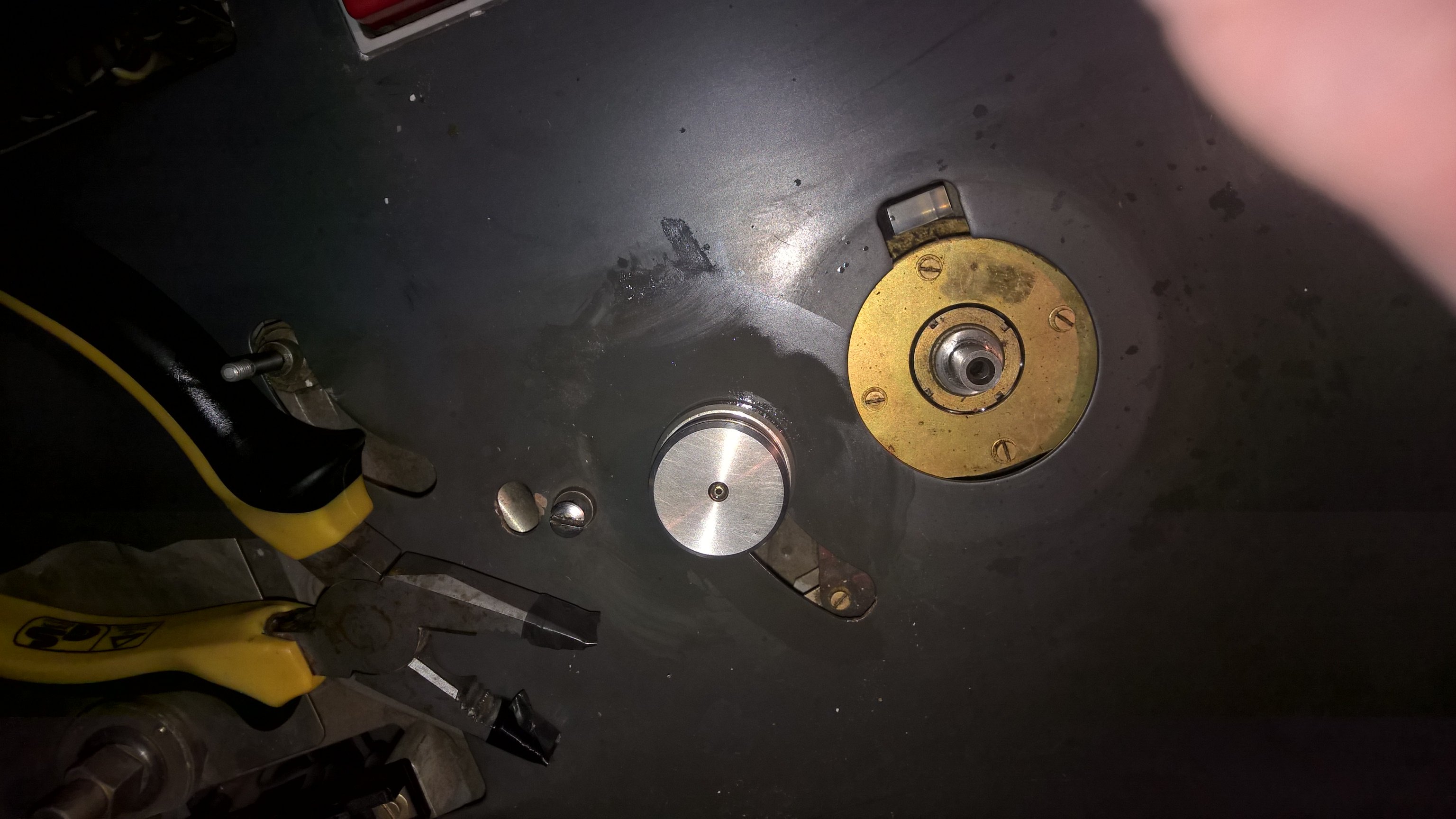

Разобрался, как снимать ролики и собственно снял их

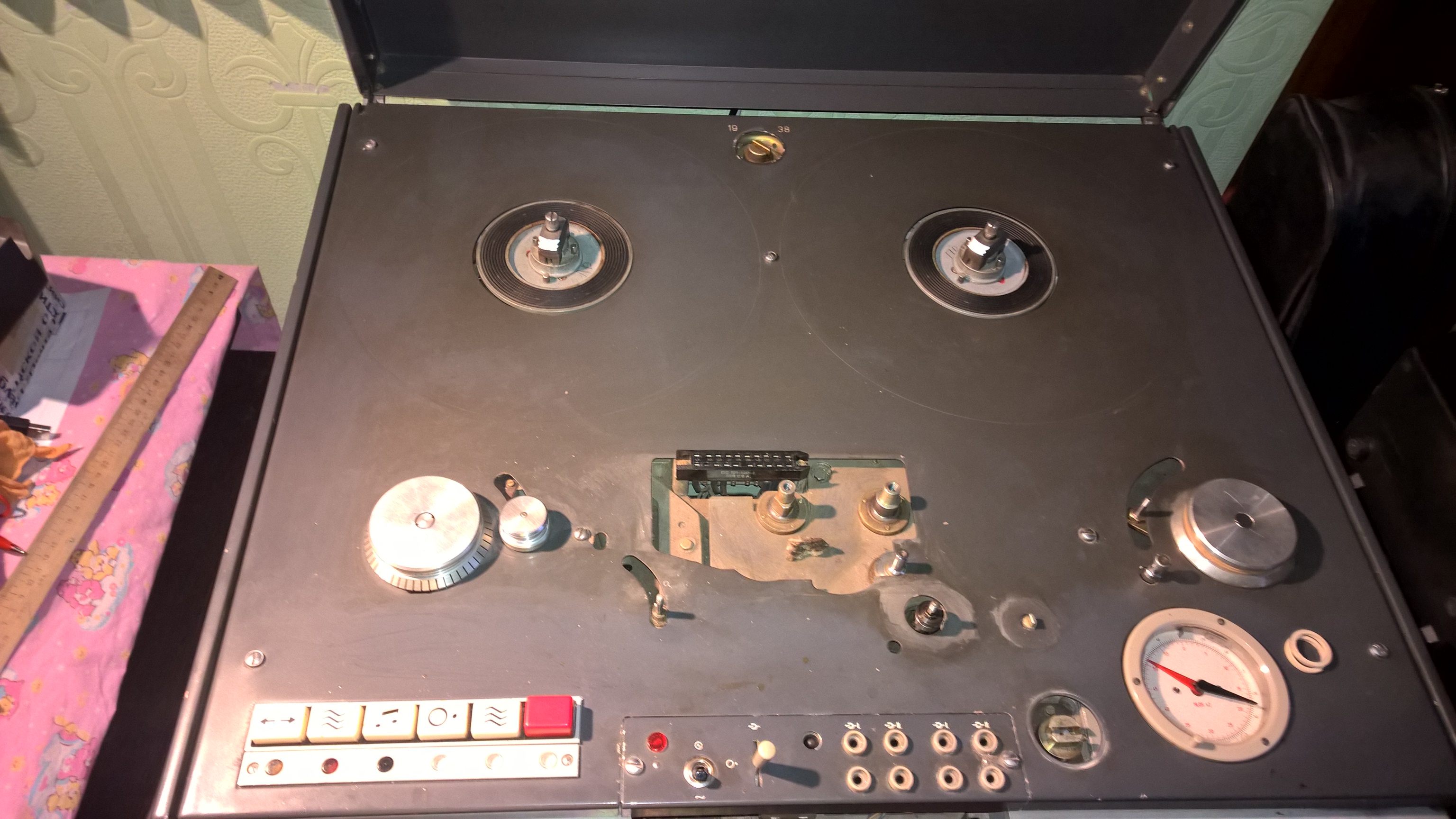

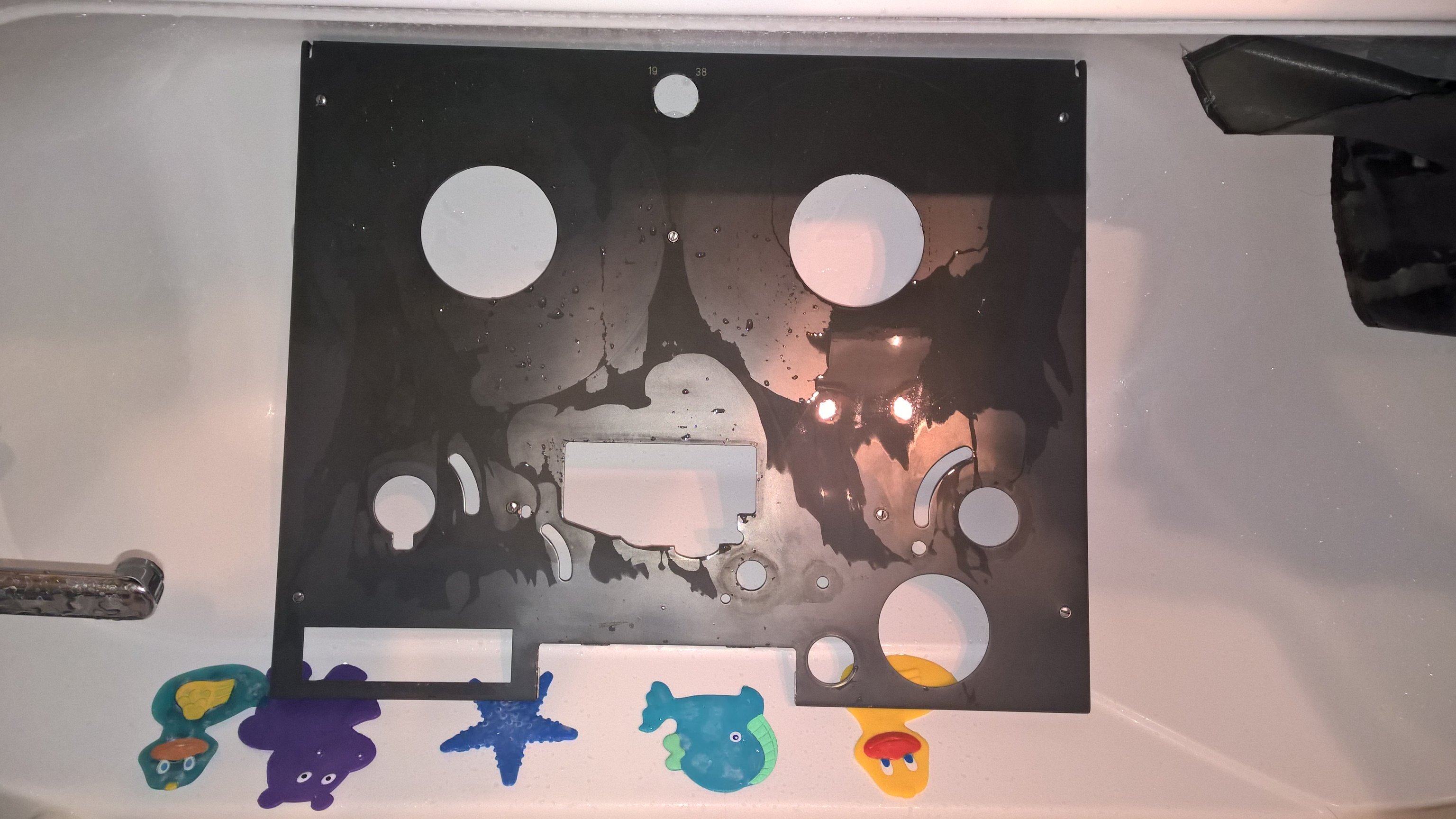

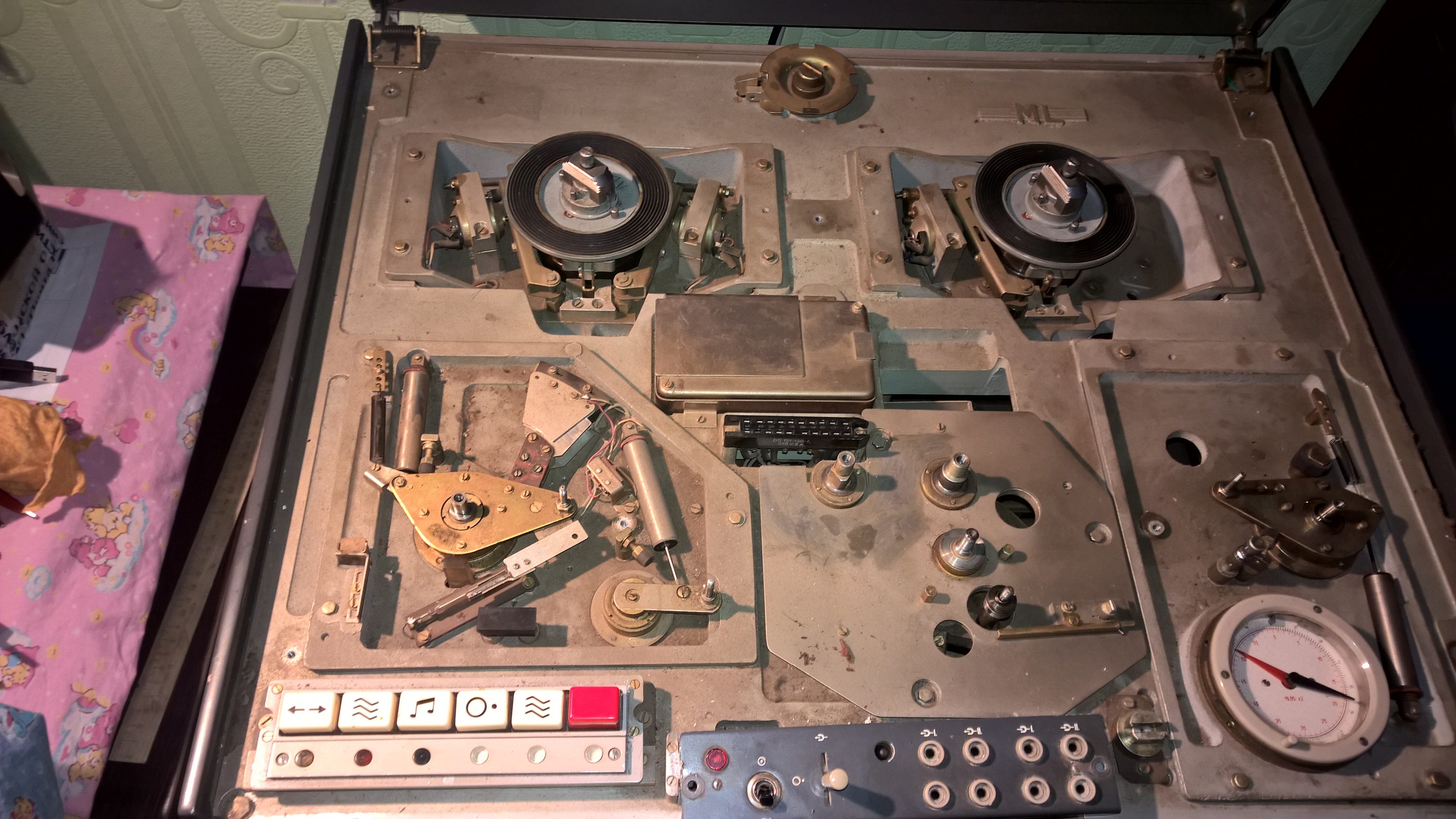

Передняя панель была отправлена на водные процедуры. Пылищи и грязи под ней прилично, если там когда-то и чистили, то это было очень давно. Буду отмывать.

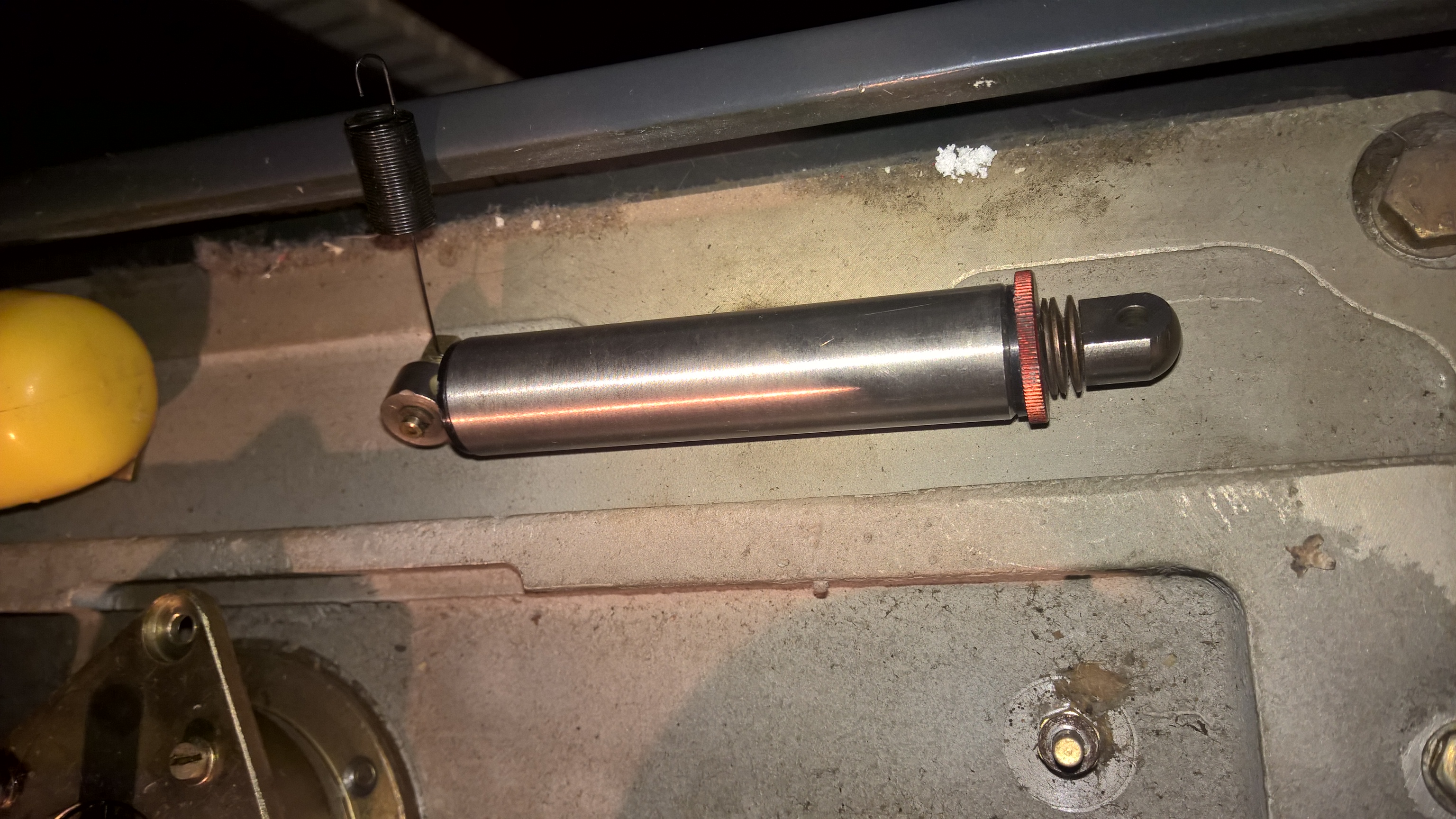

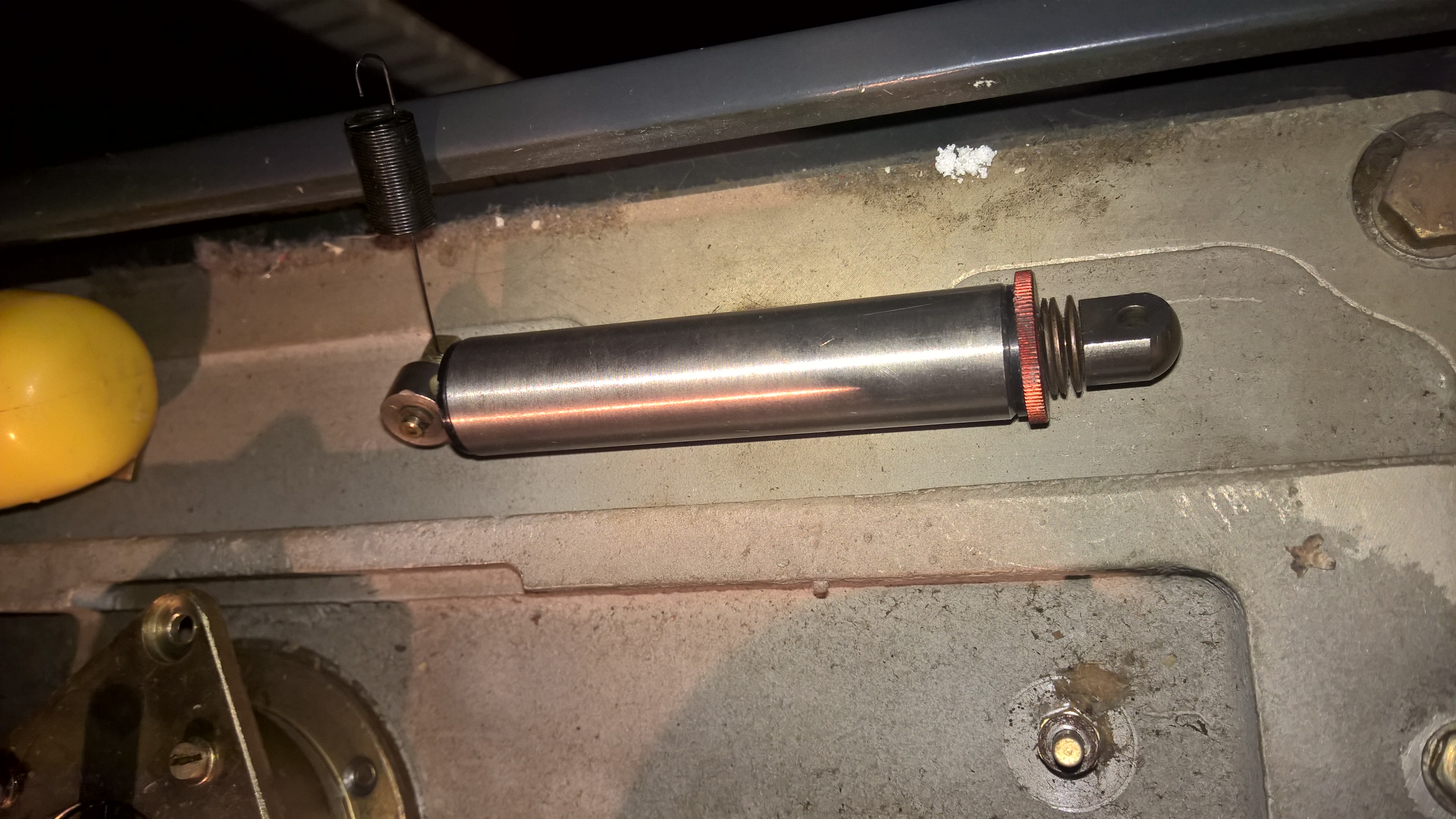

Амортизатор правого натяжителя пустой. Заправить есть чем, но не могу пока понять, как он разбирается и разбирается ли вообще...



[Rarr]

Как снимаются ролики?

Отвинчиваются верхние крышки и центральные "гаечки" сверху...
В блоке головок НЕ НАДО крутить подстроечные винты самих головок !!!



[belovw]

Ваня, поздравляю!!!!!!!!!!!!!



[Ivan_k26]

@belovw,
Спасибо, Володя Сижу вот, потихоньку разгребаю архив )))
@Rarr,

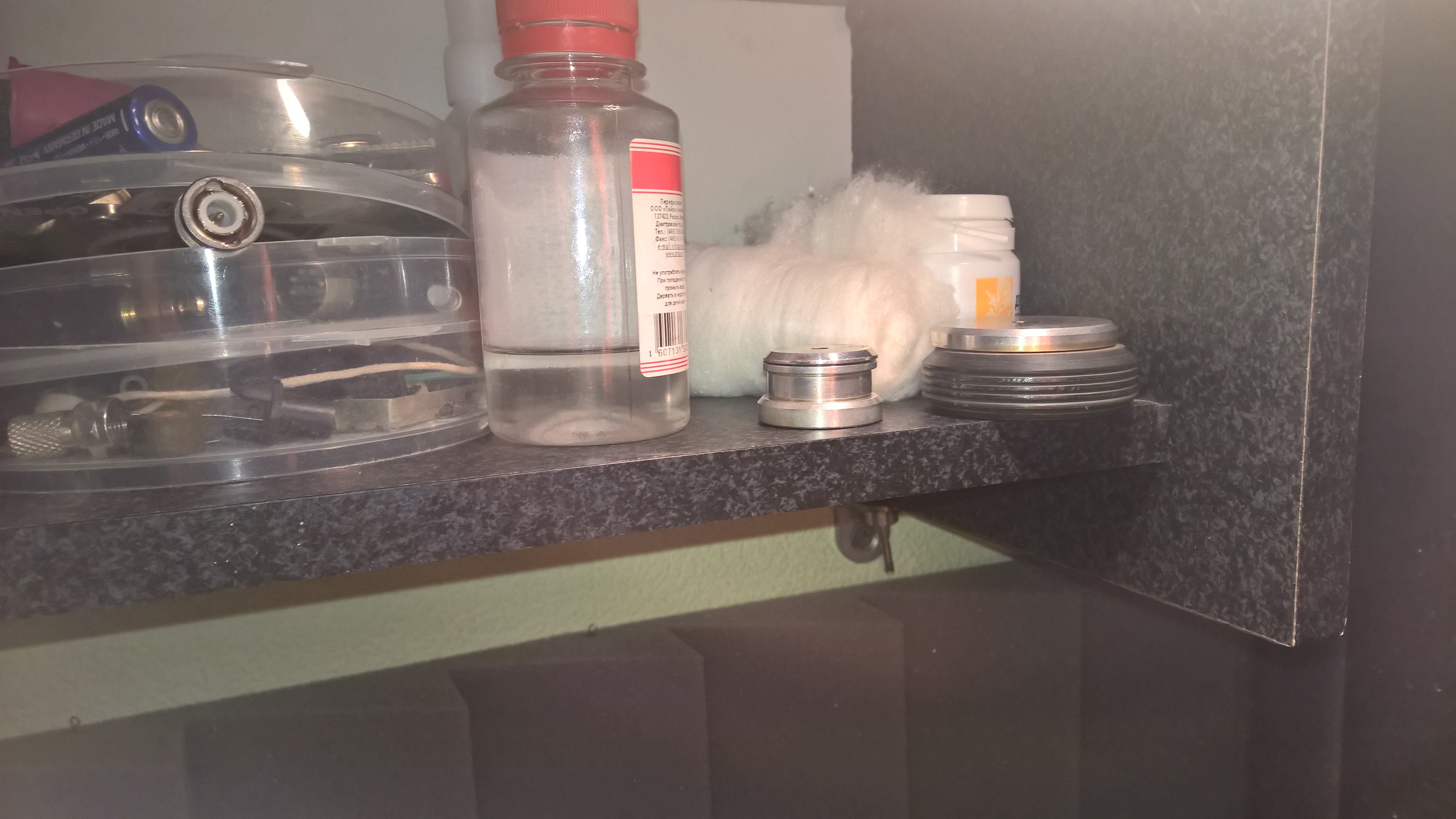

Юрий Иванович, эт само собой. Зачем мне их крутить? )) Немножко почистил кишки, втулки роликов смазал. На сегодня решил этим и ограничиться.
Фото головок видели? А то может случайно мимо проскочили



[Kokarev Maxim]

Поздравляю! В наше время мало кто отважится на подобные приобретения.
Тест будет? Я б с радостью в разных режимах + с искажениями + необработанный файл послушал.



[Ivan_k26]

@Kokarev Maxim,
Эх, рановато пока о тесте говорить Надо ж сначала настроить всё как оно должно быть. Тут уже по звуку кое какие проблемы вылезли, а советами по настройке помочь никто не спешит ))))



[Rarr]

Головки ещё протянут. Для настройки вам нужна тест-лента.



[Ivan_k26]

@Rarr,
Есть какая-то 510 нвб/м. но подуставшая и для 19 ск. Хотя, уровень-то примерно получится выловить... Прежде надо звуковой тракт проверить. На 19 ск при включении левый канал почти молчит. С прогревом аппарата звук появляется. На 38 ск правый канал звучит тише левого.



[Ga_rY]

Прежде надо звуковой тракт проверить... На 38 ск правый канал звучит тише левого.

Какого он года?
Помню 2 похожих аппарата ремонтировал еще в 80-х, больше ничего не помню... этот наверно оттуда же?
Надо искать высохшие электролиты в цепях прохождения сигнала.



[Ivan_k26]

@Ga_rY,
Наверное 1970 лохматого )))



[Sonic]

@Ivan_k26, поздравляю!



[Ivan_k26]

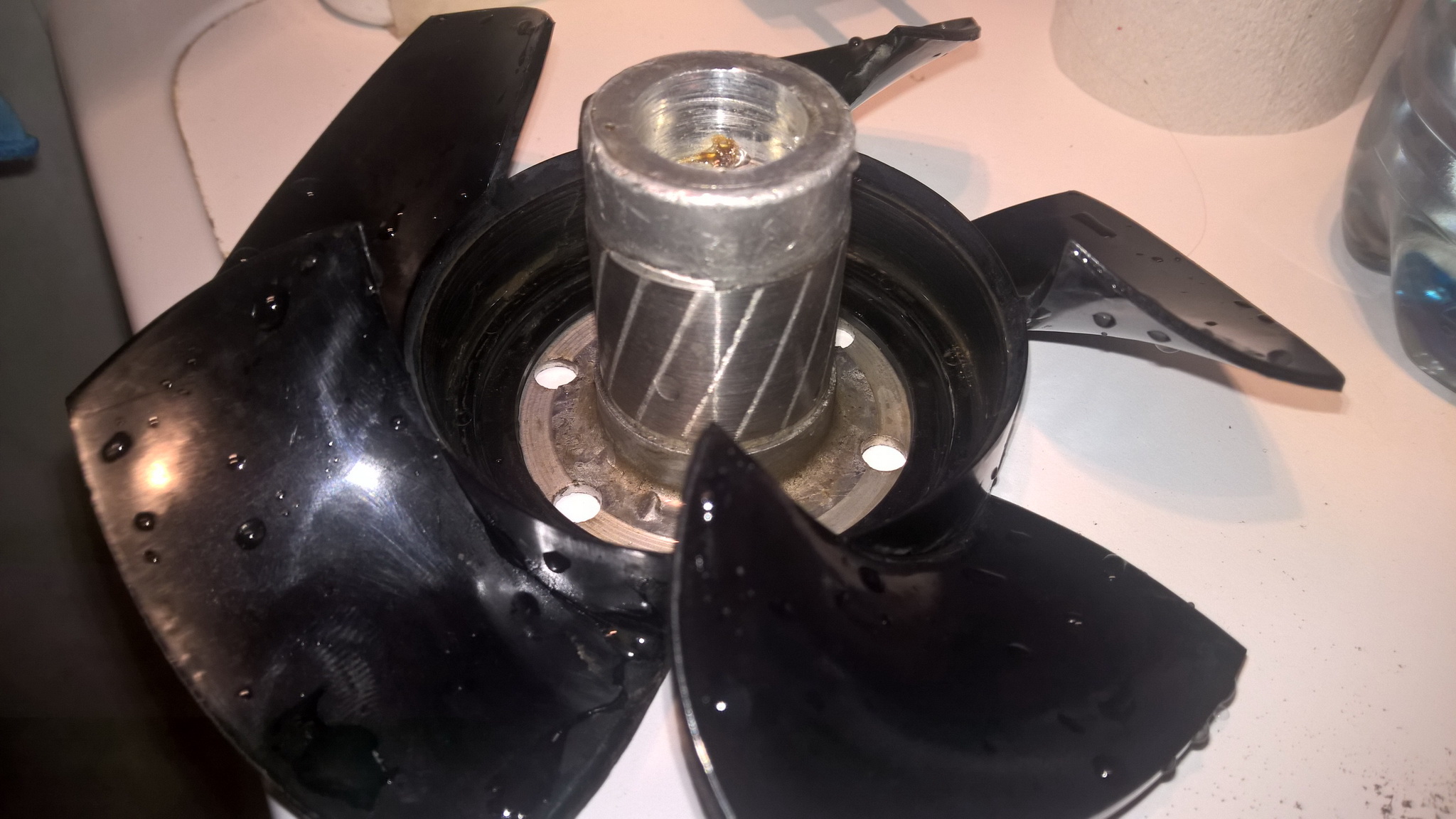

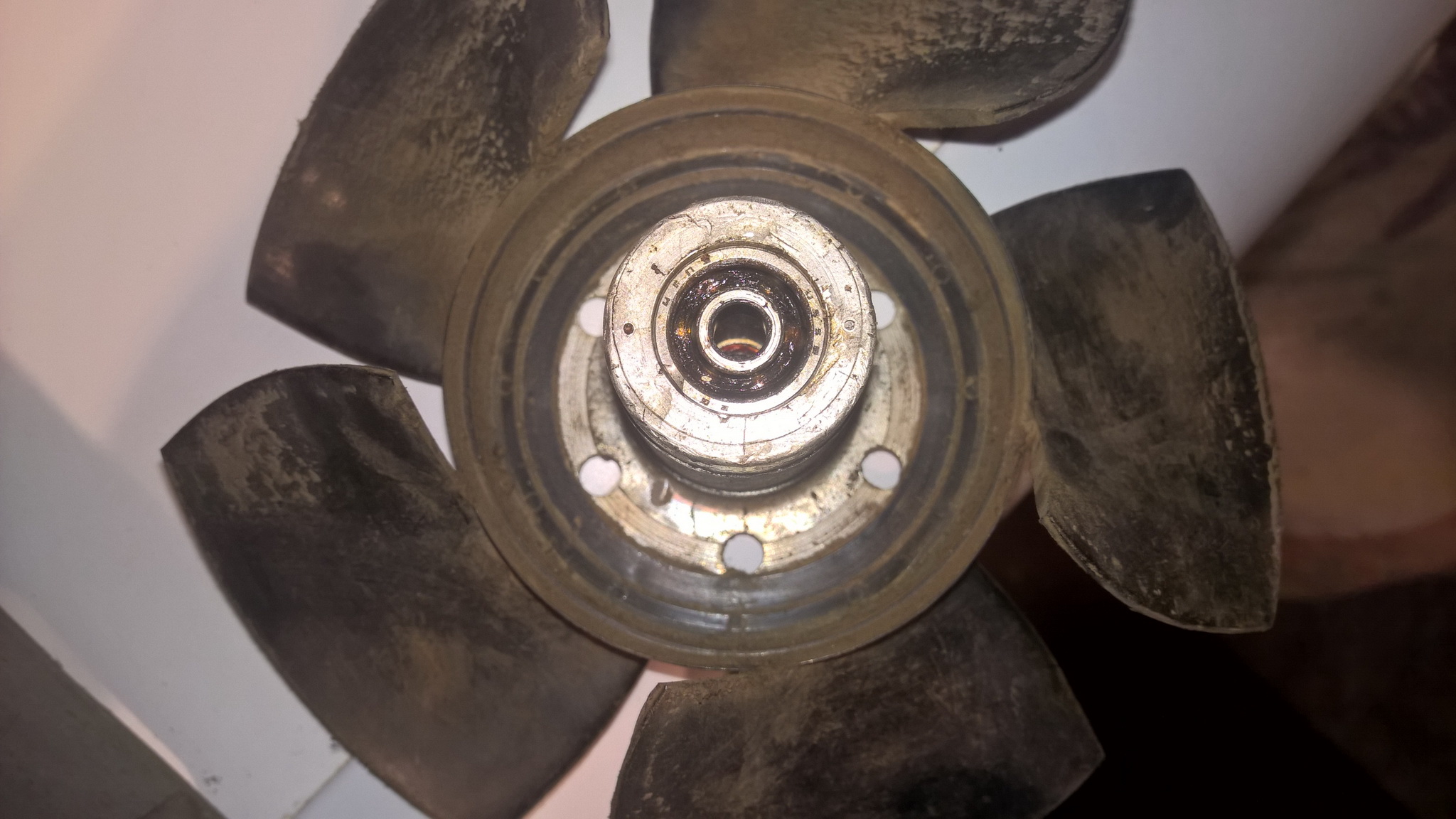

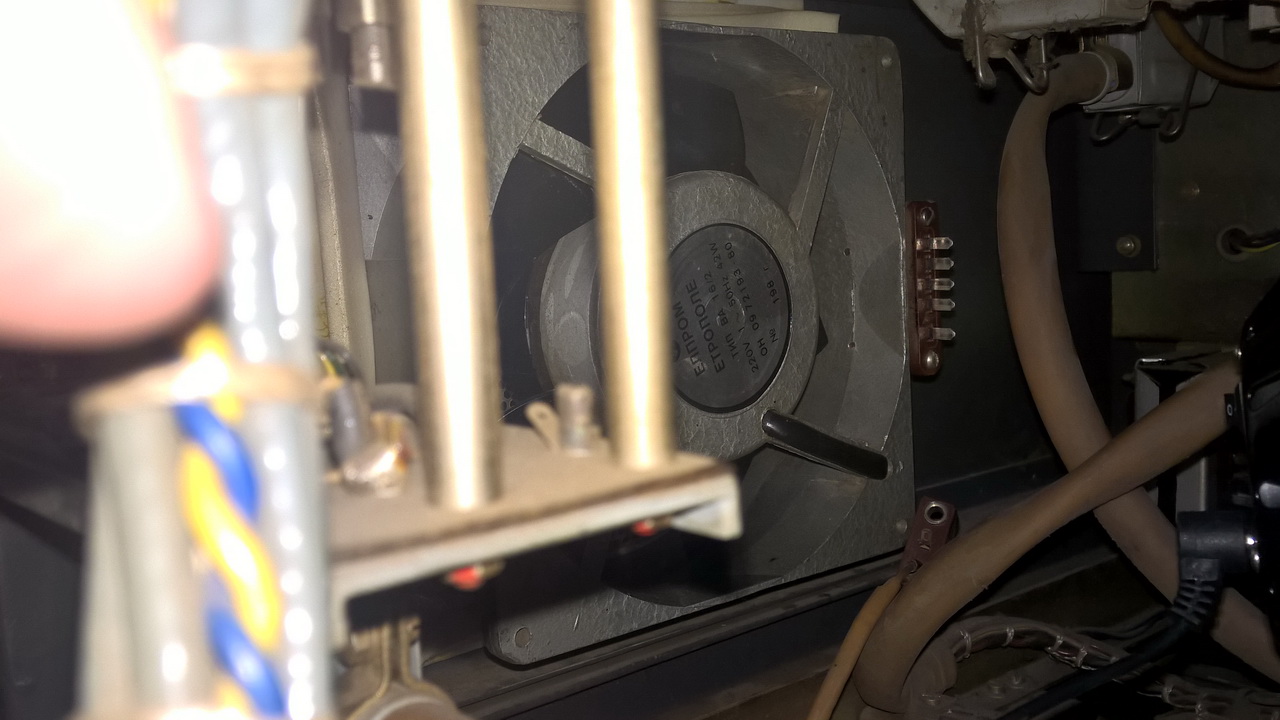

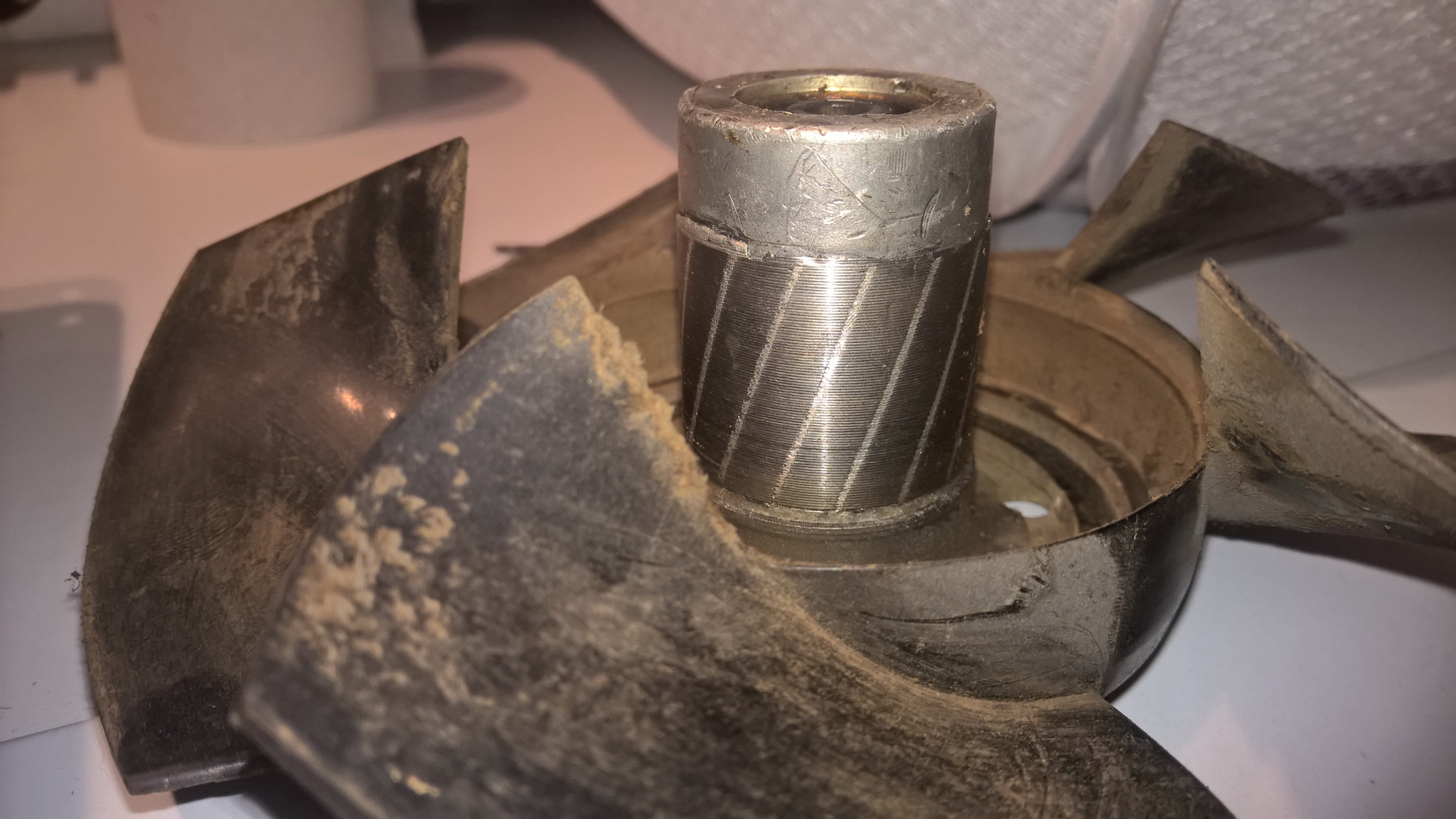

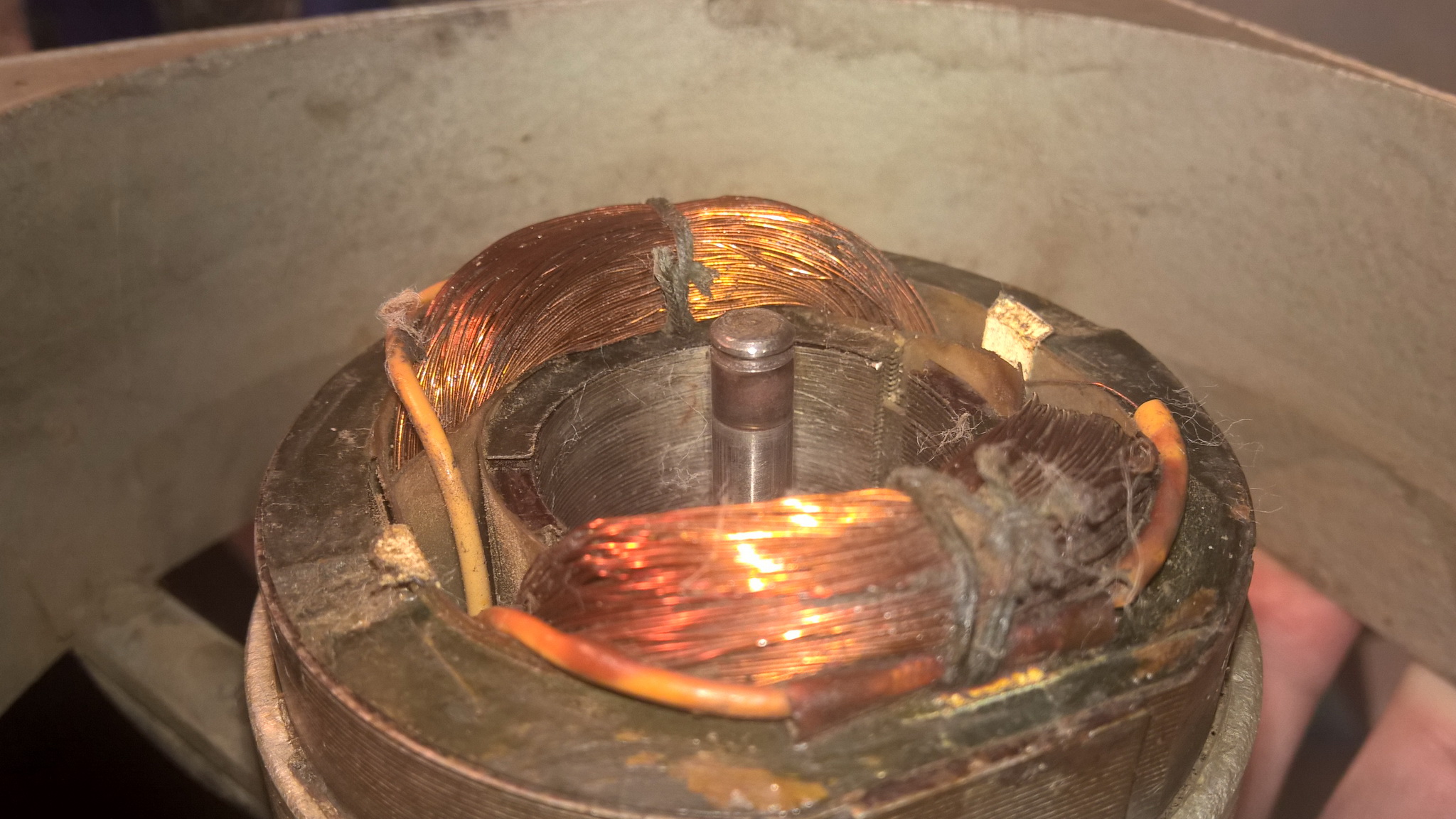

Вентилятору капец

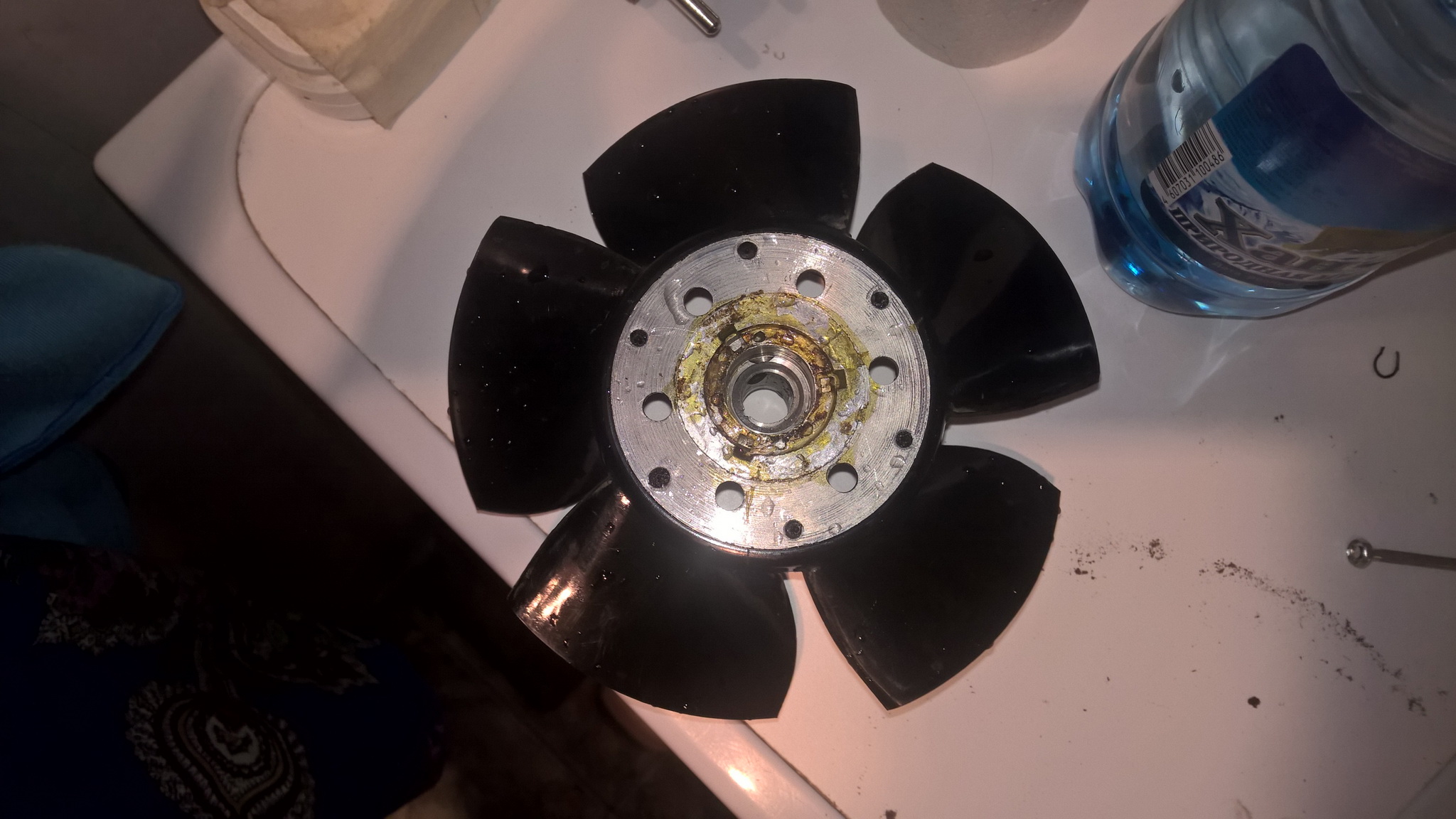

Сегодня достал его, разобрал. Выработка 99,9 процентов, весь покоцанный и почти сухой. Я его смазал, собрал, поставил обратно. Надо искать замену
Камрады, может подскажете какие-нибудь альтернативы? Питается вент от переменки 220 вольт. Размеры его, если не ошибаюсь, 200х200х55 мм.. - дома на бумажке записано. Кстати, с нагревом магнитофона явно слышно, что вентилятор некоторое время работает в одном режиме, а затем набирает обороты. Там что, охлаждение управляется термодатчиком или это проблемы в цепи питания? Я извиняюсь за глупые вопросы, "библию" по 210-му пока не раздобыл.



[sunet]

Можно несколько компьютерных вентиляторов приделать. Шума будет меньше. Я когда-то пытался сделать электронику с нуля (было только железо), усилители-корректоры настроить не зная точных частот, не имея тест-ленты...в конечном итоге сдался... не получилось... но это было 20 лет назад - была идея перегонять старые записи на CD. А на самом деле в наши дни зачем он вам? TASKAM купили бы, он хоть столько места не занимает...



[Ivan_k26]

@sunet,
Ну во-первых ленты много. Надо перебрать, выявить интересности, оцифровать. Потом в планах некоторые миксы сгонять на ленту. Да и просто нравится мне этот танк )))
Тест-лента найдётся, документация тоже. Пока этого нет, занимаюсь более-менее очевидными вещами, не требующими глубокого копания аппарата



[belovw]

А на самом деле в наши дни зачем он вам?

Дядь @sunet, ты хочешь сказать что типа уже взрослым стал и расстался со всеми своими игрушками?



[sunet]

Ну почему - делаю сейчас себе (потом и другим) аналоговый микшер с полным цифровым риколом - та еще игрушка! А все "ленточное" давно ликвидировал...



[Ivan_k26]

Посмотрел цены на такую модель вентилятора и чё-т приуныл - от 3 500
Буду искать "компьютерный" выход из положения. Можно взять два компьютерных, близких по размеру и сложить их вместе. А может где такой же вентилятор попадётся Б/У но не до такой степени ))

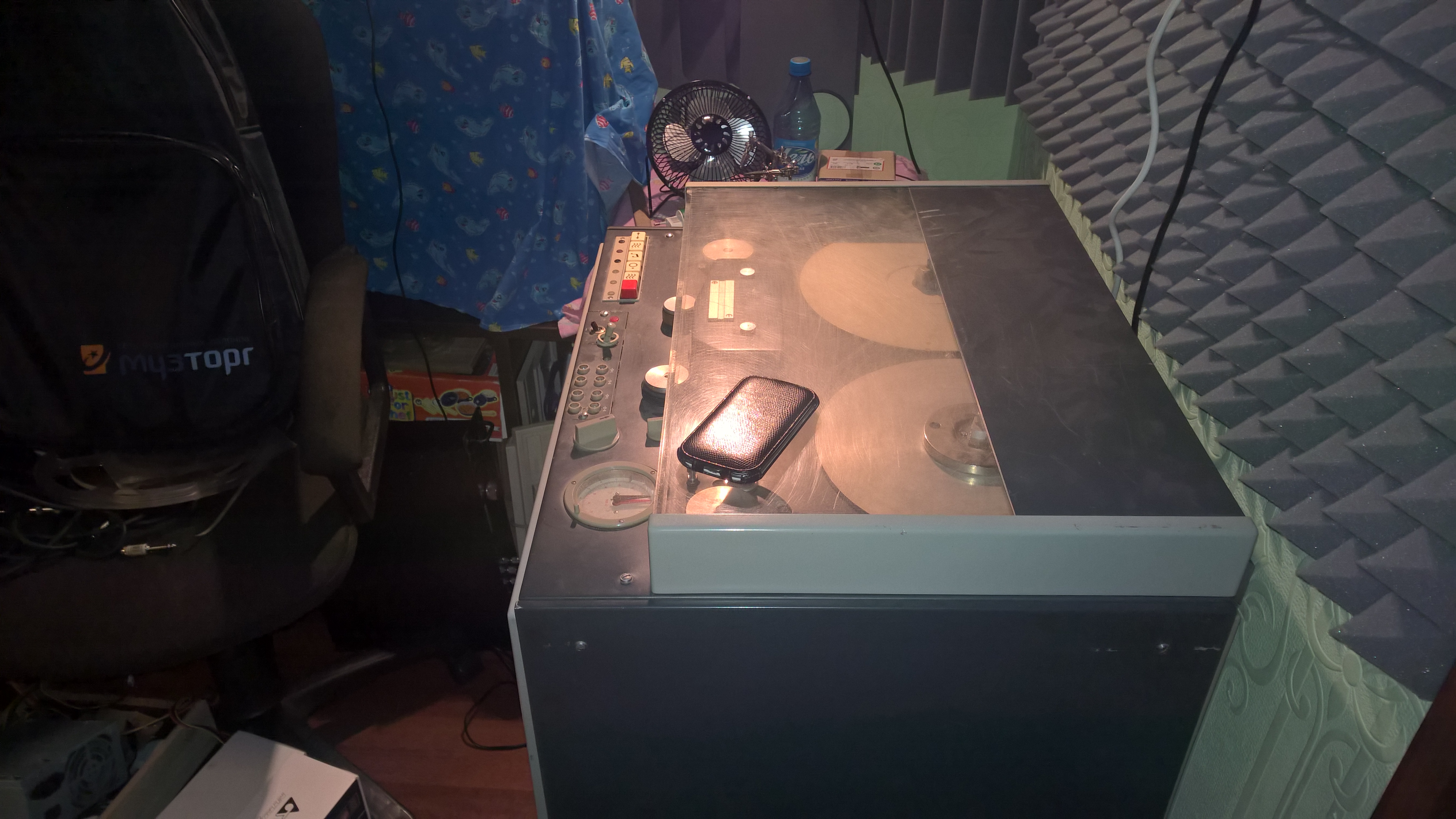

Пока временно поставил внутрь USB вентилятор с питанием от мобильного зарядника. Плохонько но охлаждает. Есть мысль поставить отдельное охлаждение на боковые моторы, т.к. греются они неслабо..

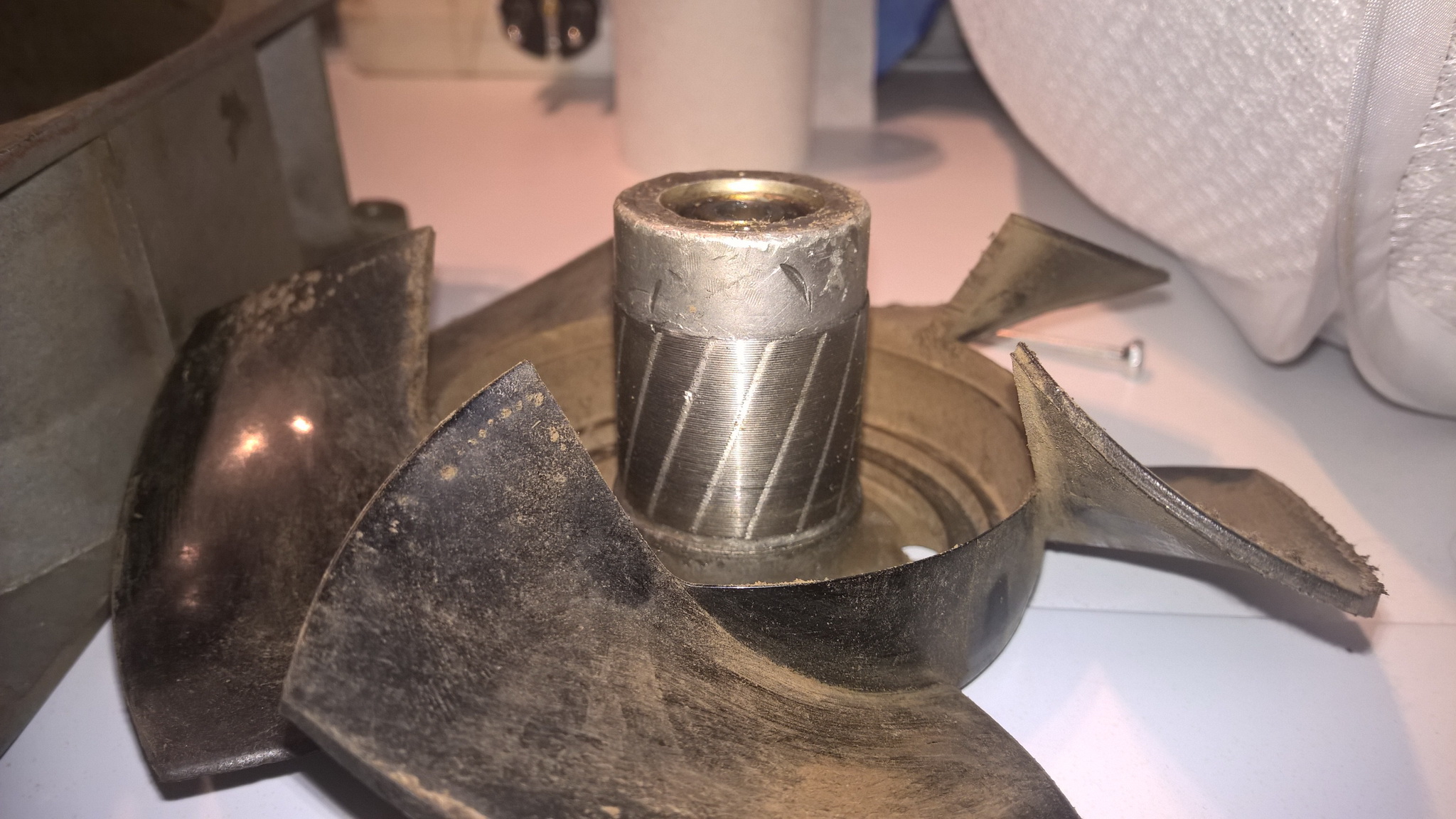

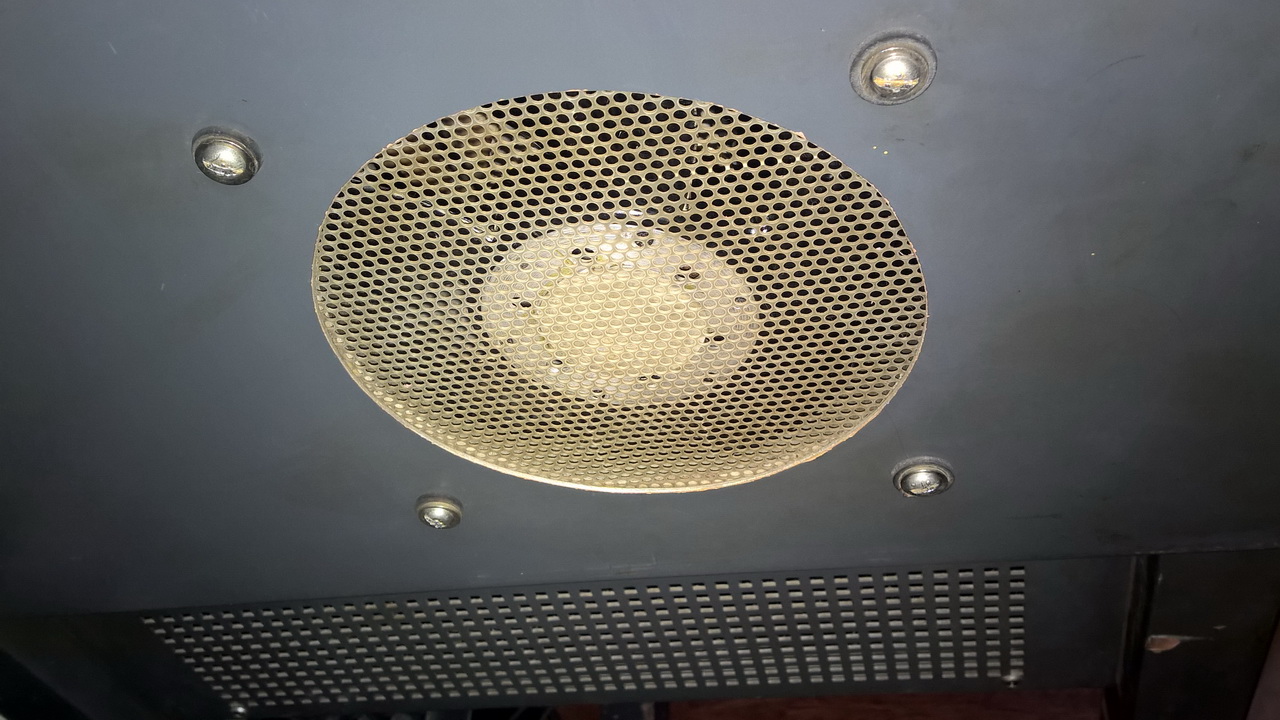

Родной вентилятор...

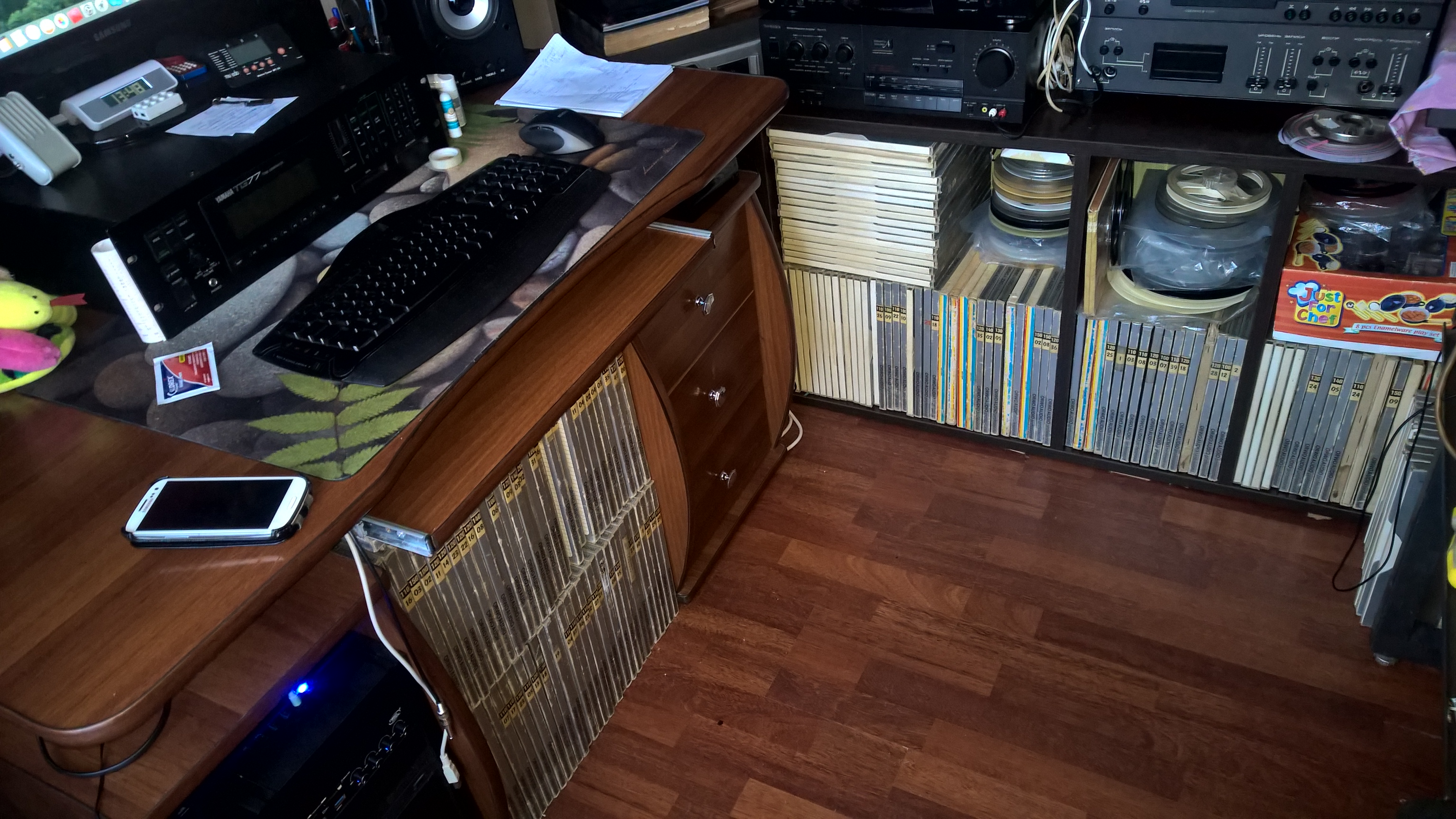

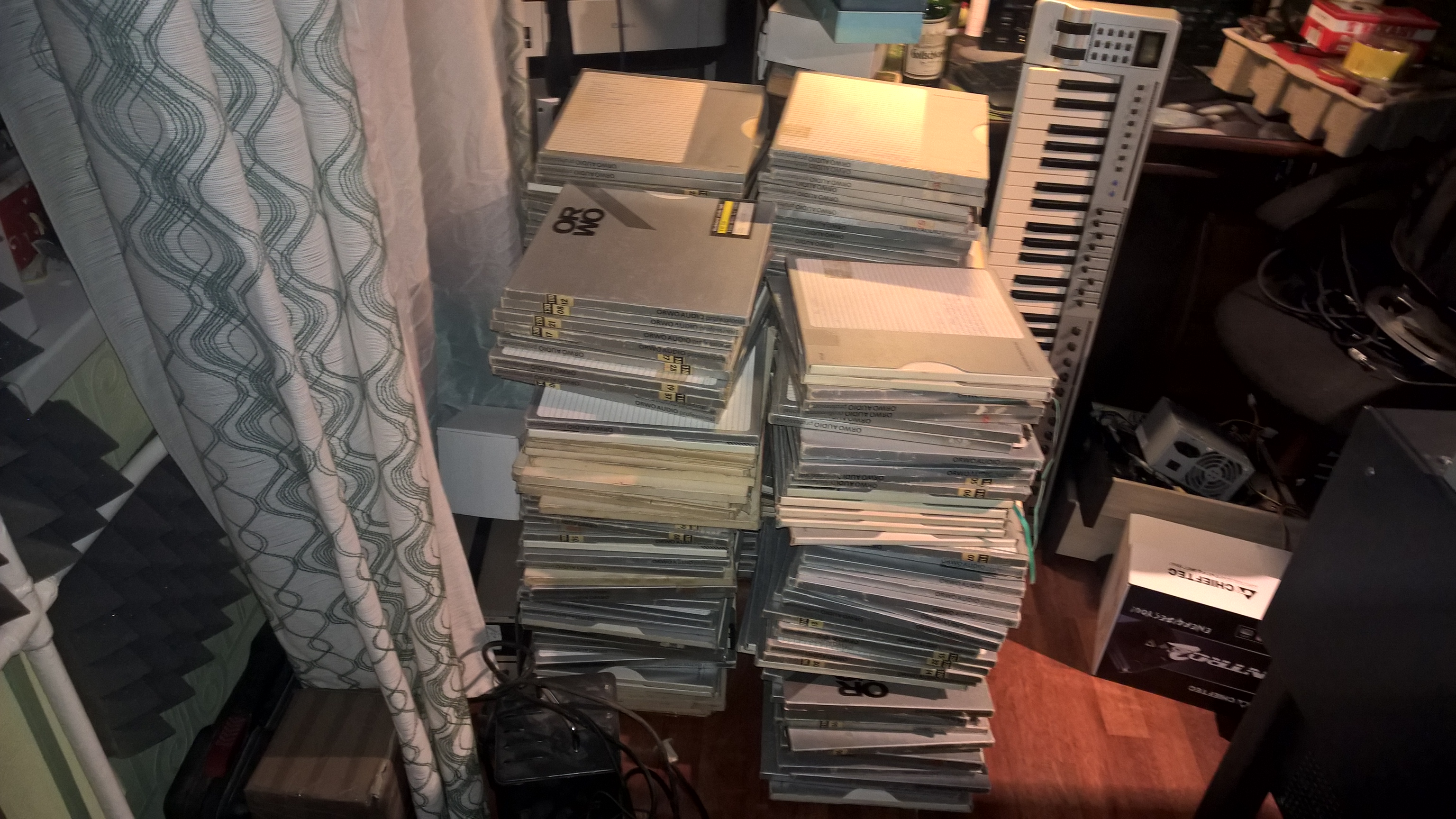

[DOUBLEPOST=1446794328,1446724095][/DOUBLEPOST]Закончил между делом сортировку фонотеки



[Ga_rY]

модель вентилятора и чё-т приуныл

На барахолке компьютерщиков можно поспрашивать вентиляторы от списанных моделей древних ЭВМ. Там у них в блоках питания стояли 220 В вентиляторы рядами и колоннами.



[dreamlab]

если 220 в, то тогда и от старых приборов подойдут, от осциллографов советских ламповых, например.....



[Sonic]

если 220 в, то тогда и от старых приборов подойдут, от осциллографов советских ламповых, например.....

У моих осциллов, С1-64 и С1-55, оне мельче и шумнее. И питаются от 27-ми вольт.
Может были модели и с более крупными вертиляторами, с питанием от 220.



[Kokarev Maxim]

Кстати, а от вентиляции (вытяжки ли) не подходит по диаметру? Их купить просто.



[Смарт Элло]

Один я думаю, что эти пленки только место занимают в жилом помещении?))))



[smack]

Да можно только морду оставить в помещении, а зад выставить на улицу или в неотапливаемые сени )))
Заодно и проблема вентиляции/охлаждения будет решена ))))
