в #46 не могу открыть первое вложение, резистор ОС остается неизменным, а диоды какие? Видно только, что два светодиода, а два остальных германий, кремний, или Шоттки?

Последнее редактирование:

digilab2

Well-Known Member
19 Июн 2012
11.319
5.667
113
65
Москва
www.skbprost.ru
-по два последовательно сверхярких зеленых светодиода и по два 4148, хотя я бы поставил просто синие или белые по паре и потенциометр
50-100к к ним последовательно

  • Like
Реакции: 80-90s и Aliot

Kokarev Maxim

ex cool
13 Май 2007
4.611
3.291
113
41
Барнаул
recording-studio.ru
Новая ссылка на Дропбокс
Продублировал на Гуглдиск

Порой мне пишут с вопросами по переделке, а вложения умерли :)

Если интересна судьба конкретно моего компрессора: пригодился в работе полтора раза, много лет валяется без дела. Сейчас я не уверен, что все переделки пошли ему на пользу.

  • Like
Реакции: VR.j и 80-90s

Nebula Abyss

New Member
29 Июл 2020
27
12
3
104
www.facebook.com
Приветствую.
Заметил недавно, что 3630 и DBX 166XL имеют одну и ту же болячку.

Оба начинают щёлкать если компрессируют саб-низ.
Подал синусный басс на них, оба имеют ярко выраженные артефакты в пределах слышимости.
Никакие настройки параметров никак не исправляют положение.
Думал тоже пошаманить с VCA и отключением гейтов, но мне теперь уже не кажется, что затея гиблая.

На буржуйском форуме нашел следующий комментарий:

The fix was to place a 47 pf cap from the non inverting input pin of the 5534 opamp that follows the current to voltage opamp stage following the VCA to ground. Apparently a current shift would happen that needed to be damped, this fix did that without reducing the 100k hz bandwidth.

Я не специалист в аудио-электронике к сожалению, но кое-что понимаю и к паяльнику приучен с детства (не путать с приучением к горшку). Но самостоятельно не могу оценить трезвость предложенной идеи с фильтрующим конденсатором.
Ах, да! Тема у буржуев была про DBX 166XL, отсюда и 5534. Но как я понял все дешевые аналоговые компрессоры имеют эту проблему. Даже мой цифро-аналоговый БеринжОр 1424p обделывается на саб низе.


Long

Well-Known Member
27 Фев 2008
15.104
12.423
113
Moscow
WWW.LONG.RU
was to place a 47 pf cap from the non inverting input pin of the 5534 opamp that follows the current to voltage opamp stage following the VCA to ground.
--- Это о ком такой бред?

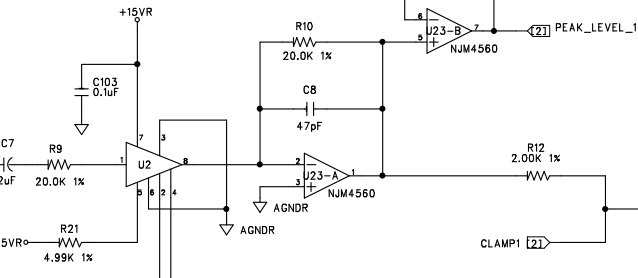

Вот описываемая часть 166XL :
212054

Во-первых, неинвертирующий вход - соединён с землёй.
Во-вторых, господа харман, бехр, и прочая дешёвка - УДАВЯТСЯ от одной мысли поставить куда-то 5534.

Последнее редактирование:
  • Like
Реакции: Nebula Abyss

Kokarev Maxim

ex cool
13 Май 2007
4.611
3.291
113
41
Барнаул
recording-studio.ru
Подскажите пожалуйста, как решить проблему с щелчками?
А в какой момент щелчки? Какой характер щелчков? Звук бы глянуть. У моего есть искажения на сабах, но я не ассоциирую этот звук со щелчками, может у нас разная проблема.


Long

Well-Known Member
27 Фев 2008
15.104
12.423
113
Moscow
WWW.LONG.RU
-- Никак.
Ну, кроме замедления работы компрессора - увеличения времён срабатывания и восстановления (ATTACK и RELEASE).
Возможно, несколько помог бы HOLD, но это редко встречающаяся функция.


Nebula Abyss

New Member
29 Июл 2020
27
12
3
104
www.facebook.com
А в какой момент щелчки? Какой характер щелчков? Звук бы глянуть. У моего есть искажения на сабах, но я не ассоциирую этот звук со щелчками, может у нас разная проблема.
Буржуи бы назвали это "pops and clicks". Это не перегруз\искажения\сатурация.
Именно артефакты.
Как DC-offcet.
Происходят в момент атаки. Как если плагином делать сайд-чейн с быстрой атакой и жать децибел 20.
Но прикол в том, что Алисис этот не особенно быстрый, и артефакты начинаются сразу как горит первый
светодиод Gain Reduction.
Обкрутился уже. Я же говорил, никакие смены настроек прибора не решают это.
Провода и другие приборы не при чем!


Nebula Abyss

New Member
29 Июл 2020
27
12
3
104
www.facebook.com
-- Никак.
Ну, кроме замедления работы компрессора - увеличения времён срабатывания и восстановления (ATTACK и RELEASE).
Возможно, несколько помог бы HOLD, но это редко встречающаяся функция.
Ну почему в более дорогих компрессорах такой проблемы нет?
Я понимаю, что причин может быть море.
Но хотелось бы понять природу появления этого артефакта.


NRami

Well-Known Member
17 Янв 2011
3.200
6.347
113
63
но кое-что понимаю и к паяльнику приучен с детства (не путать с приучением к горшку).
Какая тут путаница, обычно сначала приучаются к горшку, а уж потООООм к паяльнику.:D

Последнее редактирование:

Long

Well-Known Member
27 Фев 2008
15.104
12.423
113
Moscow
WWW.LONG.RU
почему в более дорогих компрессорах такой проблемы нет?
-- Того, что вы описали - если правильно вас понял - нет и в "моих" 3630.
В 166-м - померяйте постоянку в точке соединения С7 и R9. Должен быть ноль.
Аналогично и с 3630, в точке соединения C16 и R23 (левый канал) и С33 и R65 (правый канал).
Если что - можем посмотреть у меня.

  • Like
Реакции: Radiocaster

digilab2

Well-Known Member
19 Июн 2012
11.319
5.667
113
65
Москва
www.skbprost.ru
Оба начинают щёлкать если компрессируют саб-низ.
Подал синусный басс на них, оба имеют ярко выраженные артефакты в пределах слышимости.
-пиковый детектор значит после logrms ключники делали , как раз на низких частотах компрессор работает без проблем
вся фигня на вч начинается, а щелчки это где то постоянка скачет в цепи управления или полки нет или в сигнале постоянка
или trim на vca не подстроен


Nebula Abyss

New Member
29 Июл 2020
27
12
3
104
www.facebook.com
Проблема в двух приборах. У меня два 3630.
Разных ревизий.
Судя по форумам та же беда у многих, просто не все пытаются синусовый басс им жать.
Я много лет их юзаю, и только вчера заметил, ибо они были заняты другим материалом, там проблем (как и такого низа) не было.


MusicFriend

Active Member
15 Июн 2006
176
156
43
40
>как раз на низких частотах компрессор работает без проблем вся фигня на вч начинается

Как раз наоборот.


digilab2

Well-Known Member
19 Июн 2012
11.319
5.667
113
65
Москва
www.skbprost.ru
-да управление на 339 сам гейт конечно на том же vca, впрочем это не самое страшное даже помнится в апликэйшн that управление гейт есть
тоже вариант на 339, вот зачем там все остальное через ж собрано я так и не понял в чем тайный смысл

  • Like
Реакции: Sonic

digilab2

Well-Known Member
19 Июн 2012
11.319
5.667
113
65
Москва
www.skbprost.ru
сложный вопрос, кстати пиковый детектор и формирование атаки затухания там тоже на 339-прям скажем не лучшее решение


Long

Well-Known Member
27 Фев 2008
15.104
12.423
113
Moscow
WWW.LONG.RU
гейт там на LM339-х собран чтоли?
-- Не гейт, а вообще половина управления! :Dle54:
Лично у меня - ощущение, что 3630 (в части о 339) был сделан просто на спор.
Бо иного смысла в этом просто НЕТ.
Ну или если там был махровейший совок - кто-то спьяну закупил ГИГАНТСКУЮ партию 339 по дешёвке,
и их просто надо было куда-то приспособить... :Dle26:


Nebula Abyss

New Member
29 Июл 2020
27
12
3
104
www.facebook.com
>как раз на низких частотах компрессор работает без проблем вся фигня на вч начинается

Как раз наоборот.
Какая фигня? У меня всё что выше 100 гц максимум заметно красит. Обсуждать его другие художественные свойства не считаю целесообразным.

Совок?
Вам "совок" квартиру\образование дал. Бесплатно. Фильтруйте базар, пожалуйста.
Подобные высказывания от вас, только снижают уровень вашей авторитетности, Михаил.

Компрессор 3630 не имеет (вернее не имел) в своё время аналогов по функционалу на борту за его цену.
Он не студийный! И не позиционировался таковым. Это прибор для лайва (бюджетного) либо для хоббистов.

  • Like
  • Sad
Реакции: Music_Hawk и SergM/S

fakeitback

Super Moderator
Команда форума
6 Май 2005
12.531
11.887
113
40
Москва
Совок?
Вам "совок" квартиру\образование дал. Бесплатно. Фильтруйте базар, пожалуйста.
Подобные высказывания от вас, только снижают уровень вашей авторитетности, Михаил.
Да что такое с форумом последние дни?

@Nebula Abyss, зачем разводить совкосрач в профильной теме, ей богу? Напишите в личку, если так горит высказать своё мнение.

ПРЕДУПРЕЖДЕНИЕ ЗА ФЛЕЙМ

  • Like
Реакции: dromax и Long

Long

Well-Known Member
27 Фев 2008
15.104
12.423
113
Moscow
WWW.LONG.RU
Компрессор 3630 ... Он не студийный! И не позиционировался таковым.
-- Читаем его инструкцию, самое начало:
>This cost-effective gain control device complements any studio...

Вам "совок" квартиру\образование дал. Бесплатно
-- А ещё совок держал самого компетентного специалиста на самой крохотной зарплате,
приговаривая - ну, Миша у нас энтузиаст! Он и за ЭТИ деньги будет работать.
А ещё совок назначил механика (!) по холодильным установкам (!!!) (даже не инженера)
заведующим головной лабораторией СССР по электронно-музыкальным инструментам
и всей близкой к музыкальной электронной тематике.
А ещё... Впрочем, не стоит. Будучи Мафусаилом, сами должны всё знать.

Подобные высказывания от вас, только снижают уровень вашей авторитетности, Михаил.
-- Ага. Скажите это же Сахарову - таки, академику.

Фильтруйте базар
-- Опс... Так: либо Вы немедленно извиняетесь, либо WELCOME в игнор.
Выбор за Вами.

Последнее редактирование:

digilab2

Well-Known Member
19 Июн 2012
11.319
5.667
113
65
Москва
www.skbprost.ru
кто-то спьяну закупил ГИГАНТСКУЮ партию 339 по дешёвке,
и их просто надо было куда-то приспособить...
-да они и так в общем дешевле чем ОУ , а простейший пиковый детектор на них в учебнике есть того же хоровица-хилла
так что смысл сего совершенно ясен -максимальная прибыль при минимальных затратах, тем паче там даже не родные стоят
и даже не томсон а rohm


M16

почитываю...
11 Июл 2006
2.403
525
113
Санкт-Петербург
Все таки мне не понятно, на кой брать эту игрушку если проще и качественней в итоге, немного доплатив, взять Лонга или Диджилаб
И не выносить себе и людям мозги с кривым прибором.
Вопрос наверно риторический.


digilab2

Well-Known Member
19 Июн 2012
11.319
5.667
113
65
Москва
www.skbprost.ru
-ну не немного доплатить , а сами vca и rms там приличные , остальное можно переделать если знать как конечно и почему игрушка?
там все что нужно есть как и в любом компрессоре -гейте
