CME UF70 и педаль экспрессии.

[Vladimir_vc]

CME UF70 не реагирует на педаль экспрессии. Недавно я купил педаль экспрессии Yamaha FC7. У меня есть три устройства куда можно подключать эту педаль. Есть напольный мидиконтроллер Rocktron, в нем педаль работает отлично. Есть Nord rack 2x, в нем тоже педаль работает, но не очень коректно. Диапазон работы педали, когда подключаю ее в Nord, от 25 до 127. При подключении в Rocktron - от 0 до 127. А когда подключаю в CME вообще ничего не происходит. Я перепробовал все возможные варианты, менял установки для педали в CME, подключал ее и по миди и по USB. Сталкивался ли кто нибудь с такой проблемой?



[NeVr Studio]

На сколько я понимаю Yamaha FC7 педаль громкости подключается обычным моно джеком, а внутри переменный резистор. CME UF70 наверное с другой распайкой.



[Vladimir_vc]

На сколько я понимаю Yamaha FC7 педаль громкости подключается обычным моно джеком, а внутри переменный резистор. CME UF70 наверное с другой распайкой.

Нет, Yamaha FC7 это педаль экспрессии и у нее стерео джек.



[NeVr Studio]

Скажите, а в какой разьем вы ее подключаете?
Вот так сказано в руководстве "Разъем PEDAL B предназначен для педали громкости и посылает сообщение CC#11, диапазон данных 0–127 (данные пропорционального датчика)."
Если это не помогло можно вернуть заводские настройки вот таким образом "Если Вы нажмете и будете удерживать кнопки OCTAVE– и OCTAVE+ (Октава– / Октава+) во время включения устройства, оно войдет в процесс инициализации и вернется в нормальный режим после завершения инициализации.
Процесс инициализации уничтожит все пользовательские настройки — будьте осторожны!"

---------- Добавлено в 16:50 ---------- Предыдущее сообщение было размещено в 16:39 ----------

9.3 Полярность педали A
Вы можете установить полярность педали A, чтобы заставить ее работать правильно. Процедура: SHIFT – D#2 – Pedal Polarity (Полярность педали) –– Установить значение – ENTER Значение по умолчанию: 1
9.4 Тип педали A
Вы можете выбрать тип педали A (с пропорциональным или контактным датчиком). Пожалуй- ста, установите правильный тип педали.
Процедура: SHIFT – E2 – Pedal Polarity (Полярность педали) –– Установить значение – ENTER Значение по умолчанию: 1 (с контактным датчиком) Диапазон значений: 1–2
9.5 Полярность педали B
Вы можете установить полярность педали B, чтобы заставить ее работать правильно. Процедура: SHIFT – F2 – Pedal Polarity (Полярность педали) –– Установить значение – ENTER Значение по умолчанию: 1 Диапазон значений: 1–2
9.6 Тип педали B
Вы можете выбрать тип педали B (с пропорциональным или контактным датчиком). Пожалуй- ста, установите правильный тип педали.
Процедура: SHIFT – F#2 – Pedal Polarity (Полярность педали) –– Установить значение – ENTER Значение по умолчанию: 2 (с пропорциональным датчиком) Диапазон значений: 1–2



[Vladimir_vc]

Скажите, а в какой разьем вы ее подключаете?

Спасибо за то что откликнулись.
Все что Вы написали мне понятно и без перевода. Я любое руководство читаю на английском.
Если верить написанному, педаль должна работать. Но она не работает. Вот у меня и появился вопрос, а работает ли она вообще у кого нибудь? Если кто-то пользуется педалью экспрессии на CME UF значит у меня клавиатура бракованная и нуждается в ремонте.
А вдруг эти клавиши вообще ни у кого не работают с педалью экспрессии? Ведь все же это китайское чудо.



[NeVr Studio]

Вот у меня и появился вопрос, а работает ли она вообще у кого нибудь?

У меня на Fatar работает, да и на Корге тоже. У вас на двух устройствах работает, но по разному - это из за разности сопротивления. Выходит проблема не в педале.



[Vladimir_vc]

У меня на Fatar работает, да и на Корге тоже. У вас на двух устройствах работает, но по разному - это из за разности сопротивления. Выходит проблема не в педале.

Педаль рабочая. Меня интересует работают ли мидиклавиатуры CME UF с педалями экспрессии вообще. В руководстве к клавиатуре написано что работают. На разъем для педали (PEDAL B) по умолчанию назначен 011й контроллер. Если в этот разъем подключить педаль сустейн, она меняет значения 11го контроллера 000 - 127. А когда подключаю педаль экспрессии, ничего не происходит. Напрашивается вывод: или клавиатура не хочет работать конкретно с педалью Yamaha FC7, или вообще не в состоянии работать с любыми педалями экспрессии.



[loko85-30]

На cme uf50 у меня работает педаль ямаха fc 4 с моно джеком



[Magnusstudio]

поставил сегодня педаль yamaha FC7 на миди клаву CME UF6. Педаль работает, но выдает параметры от 64 до 127.
Кто скажет как победить, что бы был весь диапазон 0-127?
И еще нажимая на педаль слишком нужно носок ноги задирать, не удобно. Там какие то шурупы есть для регулировки. Чего подкрутить?



[Nick2001]

Могу ошибаться! Но.. Вы не пробовали проверить - сопротивление (чаще всего в педалях экспрессии) 100КОм? И оно арифметическое, а не логарифмическое в данной педали?
Джек должен быть стерео. ИМХО.



[Magnusstudio]

джек стерео. а сопротивление в ней кажется 50Ком



[Nick2001]

у меня вот такая простенькая http://www.pop-music.ru/catalog.php?id=88880002699 там есть подстройка минимального значения



[cherkes]

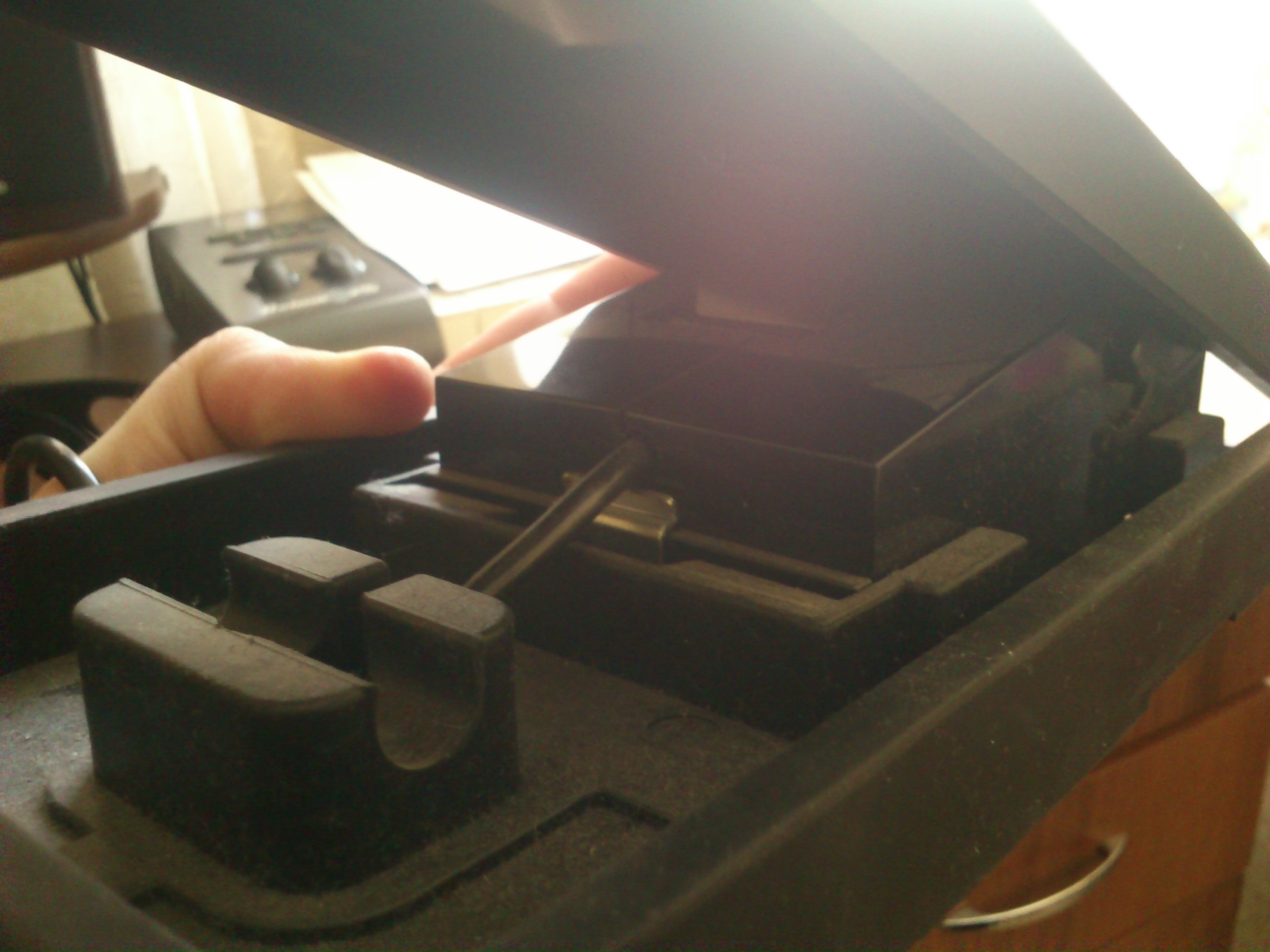

@Magnusstudio, у меня такая же педаль при подключении к миди-клаве axiom 25 выдавала подобное. Я решил проблему, подпаяв подстроечный резистор параллельно основному и отрегулировал сопротивление при подключенной миди-клаве. Насчет хода педали (чтоб не задирать носок) - там есть регулировочный винт с обратной стороны (называется pedal angle set), его нужно отвернуть, чтобы скобка, которую он держит, была в положении как на фото. Еще пружину затянуть можно для удобства (тоже винт с обратной стороны, посередине).



[Magnusstudio]

@cherkes, спасибо за такой развернутый ответ. А какое переменное сопротивление не помните? Наверняка нужно такой же резистор впаять, что бы уменьшить сопротивление, т.к. встроенное избыточно. Нужно будет раскрутить педальку



[cherkes]

уже и не помню сейчас, попробую раскрутить ее, замерю. Только это вечером)
[DOUBLEPOST=1432249064,1432210176][/DOUBLEPOST]

А какое переменное сопротивление не помните?

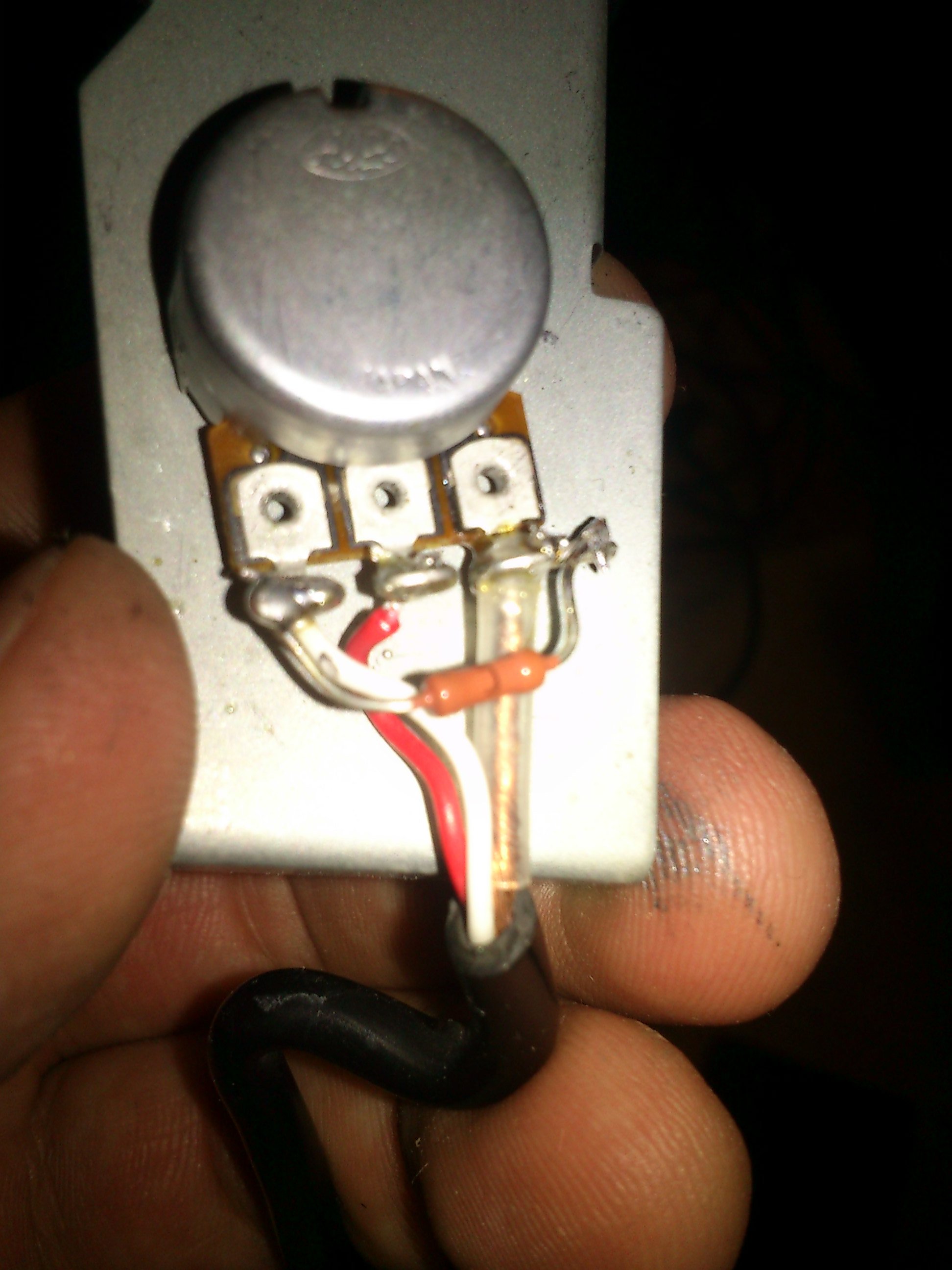

Можно на ты) Вобщем, раскрутил свою, у меня там, оказывается, обычный резюк стоит на 5,7К (зачем я его впаял вместо подстроечного, не помню уже)) Ну да ладно). Вобщем-то, и диапазон не от ноля, а от 12 получается, но меня это никогда не напрягало. Думаю, если подогнать ровно на 5 КОм, будет как раз нужный диапазон.
Да, кстати, когда будешь разбирать ее, там много смазки внутри, на трущихся соединениях (похоже на литол по консистенции), так что осторожнее)



[Magnusstudio]

@cherkes, Сергей, спасибки, что подсуетился. надо будет в железячках найти резистор и сделаю.
