Здравствуйте участники форума! Достался мне в наследство этот микрофон. Конечно же без блока питания. Перерыл весь интернет и нашел замечательную статью о переделке этого микрофона. Конвертер питания всего на одном smd транзисторе (номинал неясен) и собран на малюсенькой платке. Плата вставляется прям в корпус микрофона. Статья находится на сайте VK (Мастерская КТ: записи сообщества (vk.com) ). К сожалению на сайте нет обратной связи с автором. Может кто-нибудь в состоянии "расшифровать" схему подключения по представленным на сайте фотографиям? Заодно и схему внедрения в микрофон. Плату сделать просто, использовав метод ЛУТ. На этом мои возможности заканчиваются и я вынужден просить помощи у более квалифицированных специалистов.
PM-750 Gefell как переделать на фантомное питание от стандартного микшерского пульта?
- Автор темы Александр Первый
- Дата начала
Спасибо! Посмотрел. Даже заказал нужный транзистор. Смущает только то, что нумерация выводов немного разная...

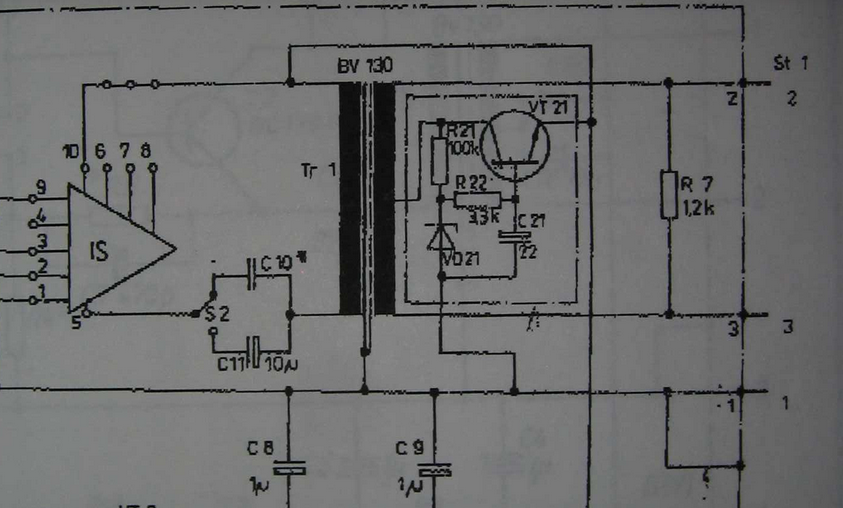

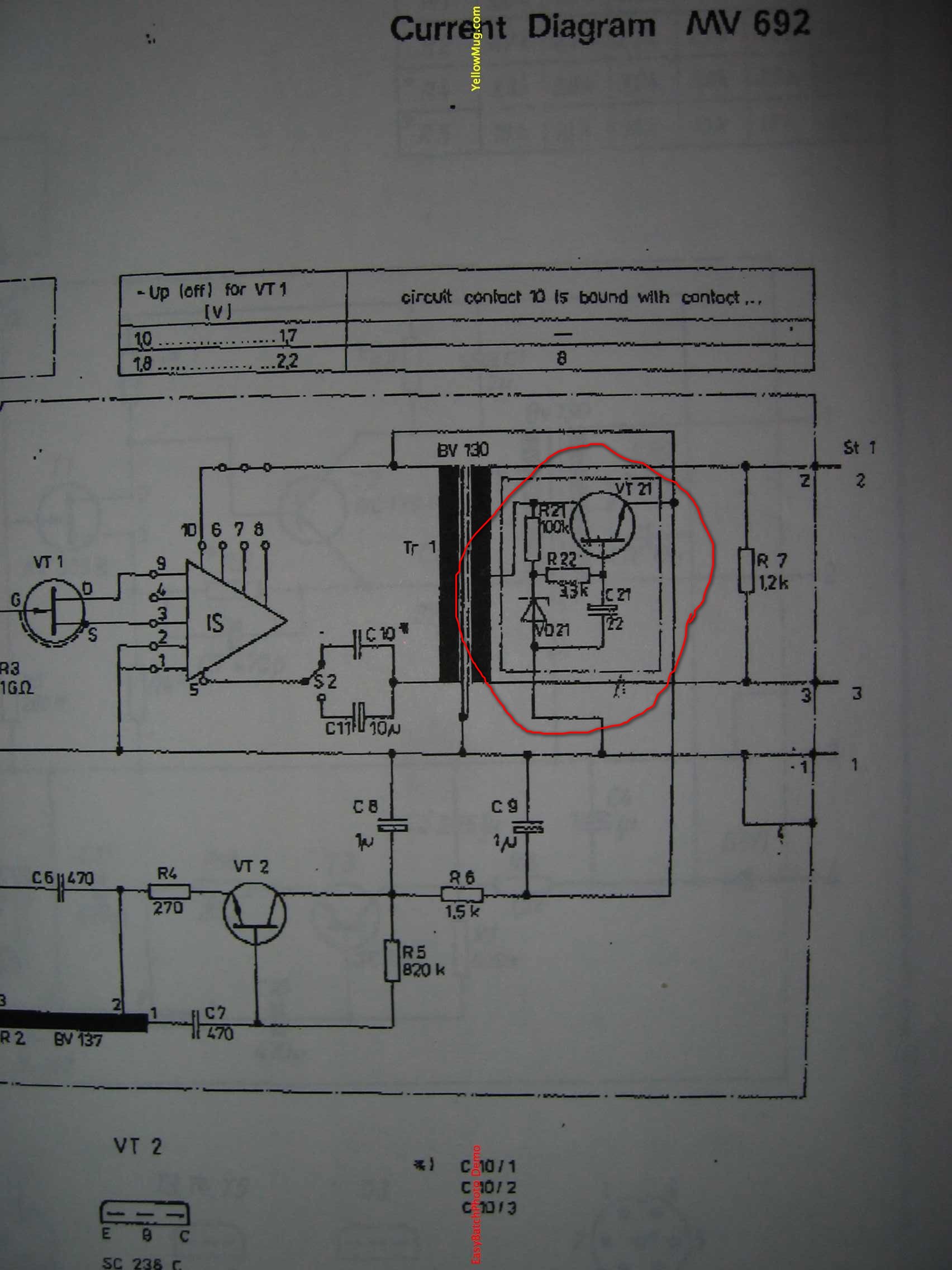

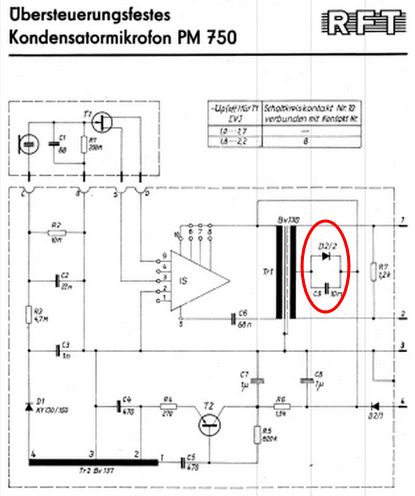

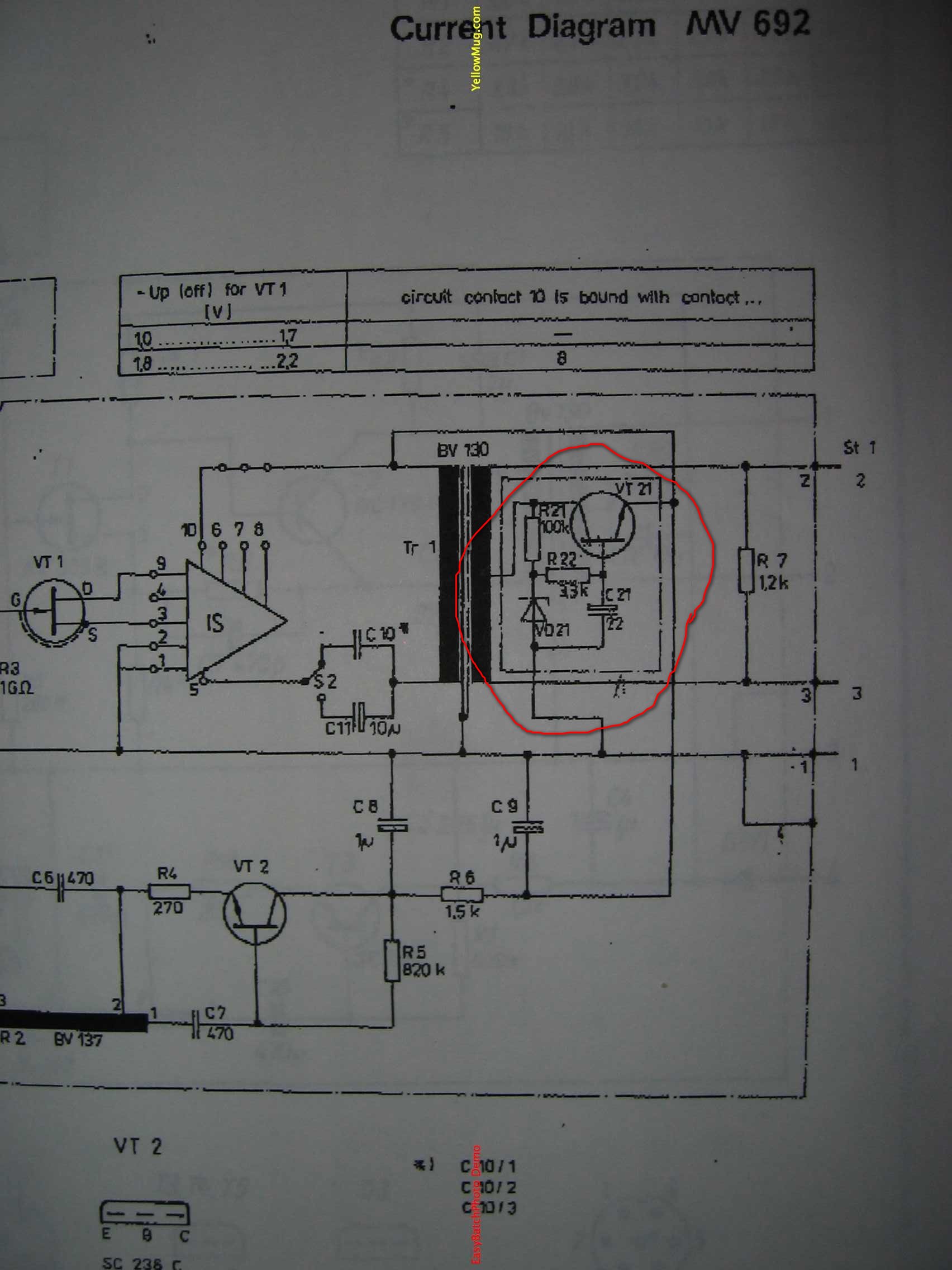

Второе фото со схемой от другого Гефля. Тут принцип один- ставится платка с 5-ю детальками вместо ваших диода и конденсатора. Три провода- на "землю", на центральный провод вторичной обмотки трансформатора и на 10 ногу микросхемы или куда вам там удобнее будет припаять по этой линии.
Там от выпаянных деталей останутся места для пайки схемки, только "землю" найти.
Там от выпаянных деталей останутся места для пайки схемки, только "землю" найти.

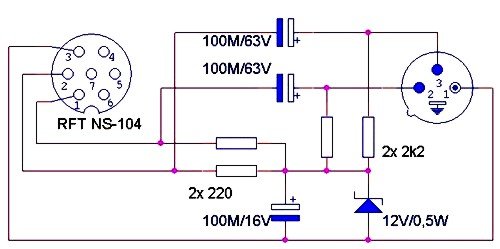

Спасибо, ситуация постепенно проясняется. А вот ознакомьтесь пожалуйста ,как переделали такой микрофон в контакте - Мастерская КТ. У них в схеме два конденсатора - отсекают 48 в от сигнальной линии и два электролита. Попробую нарисовать схемку с их печатной платы. К сожалению, в статье информация обрывается и нет обратной связи с автором статьи.

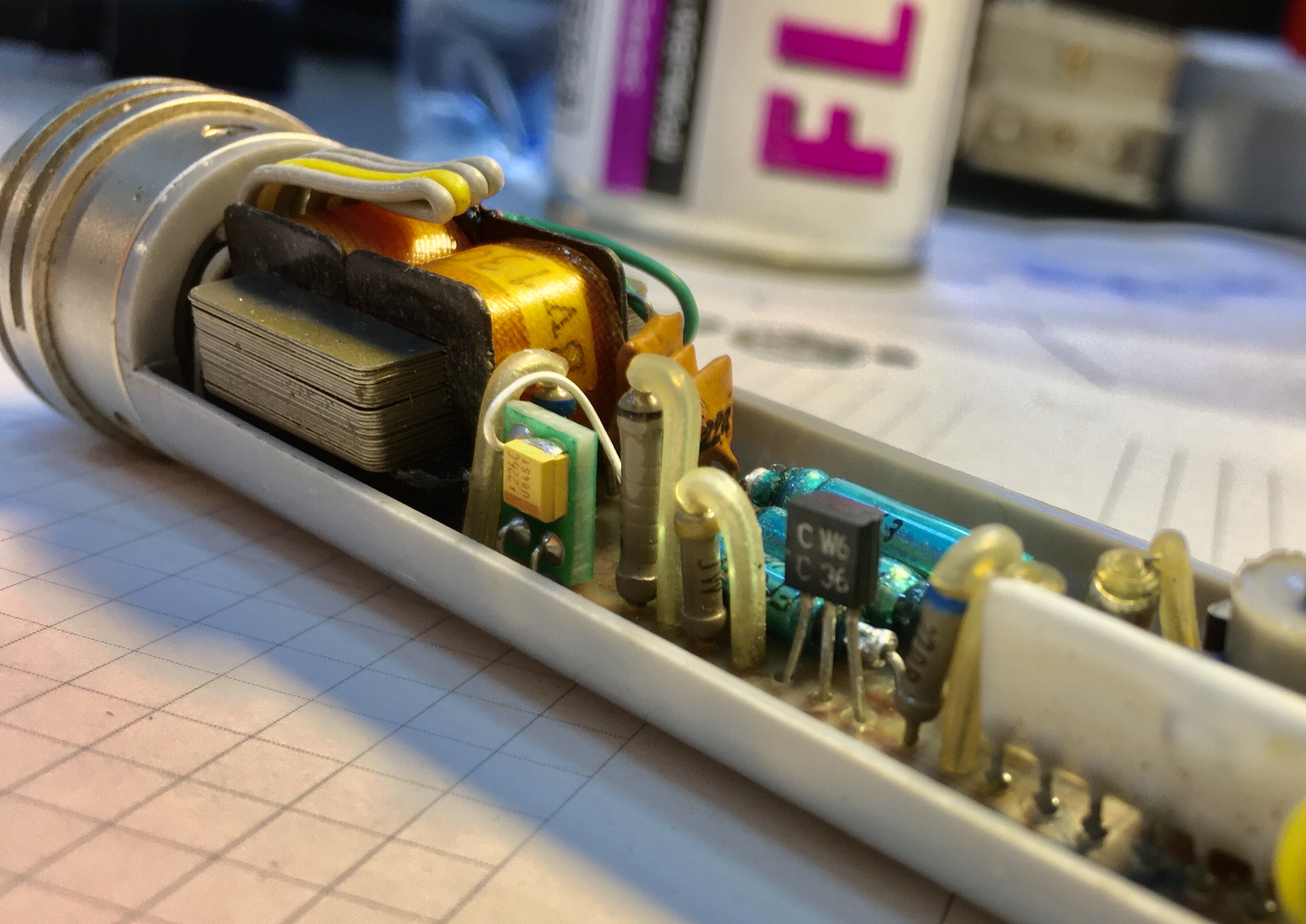

@Александр Первый, если вопрос ко мне - я собрал выделенную часть схемы. На обычной макетке.
Вложения
Наконец то нашел аналог транзистора SF829D. В блоке питания неисправной светодиодной лампы. В нем оказались два высоковольтных транзистора MJE13002 - на алиэкспрессе стоят 3 рубля штука! .Вопрос решен - всем спасибо!
