DIY Eurorack Modular Synth

  • Автор темы Автор темы Fentone
  • Дата начала Дата начала
В чем отличие от уже созданной ветки DIY модулей?

DIY дешевые киты

ребят, понимаю что модульное дело затяжное и финансово наряжное паять не боюсь, но из комплекта в руках, наелся уже с педалестроением когда ничерта нужных деталей не найдешь - в 10 раз больше тратишь на поиски деталей схем. поэтому - нужна инфа по доступным интересным китам для сборки. Есть ли...
rmmedia.ru rmmedia.ru

По названию Вашей темы можно предположить что она больше про поиск китов для упрощения сборки, но по содержанию, да, в ней много полезной информации. Мне при повторении схем интересно внести какие-либо изменения, и, как максимум, разработать своё устройство.

  • Like
Реакции: коб
на название темы не смотрите как и первые страницы. Изменить темы название уже было поздно. Начинающим там много всего поднять можно.
впрочем по данной теме уже несколько человек не просто DIY пособирал но и сделали уже и свои модули, к примеру Julian сейчас уже сделал несколько модулей своих

в любом случае тема хорошая но пересекающаяся))

Hagiwo что указано выше, начинал собирать - но там как то мутновато, часть у меня как и комментаторов не заработало, автор писал «незнаю как оно вообще работает но просто увеличьте уровень VCA», бесполезно.

@baloo, а с какими модулями Hagiwo проблемы?

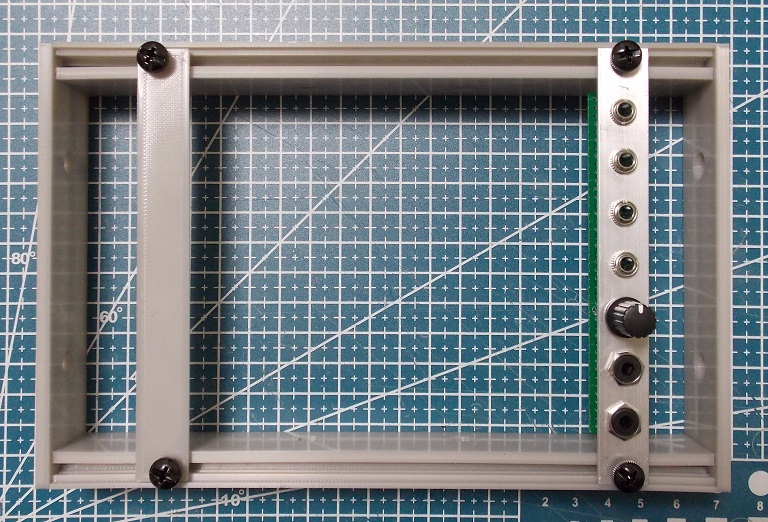

Я определился с размером модулей которые хочу собрать на данном этапе, это будут модули шириной 3НР (как Pico серия у Erica Synth).
Понимаю что мелковато и неудобно как при проектировании-сборке, так и при эксплуатации, но мне они нравятся.

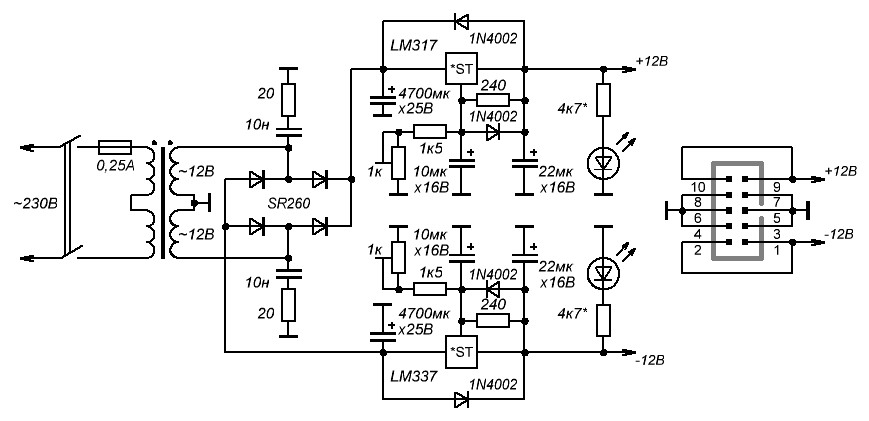

Пока не пришли детали на импульсный БП, соберу для сравнения линейный БП но уже размером 10НР.
Набросал схему:
233699

Можно начать с вейвшейпера где в деле mosfet, 2N7000L как единственный элемент.
Комментарии есть что не работает, в ответ подберите сигнал осциллятора и усильте его в итоге не помогает. Комментарии видео подтверждают

note.com

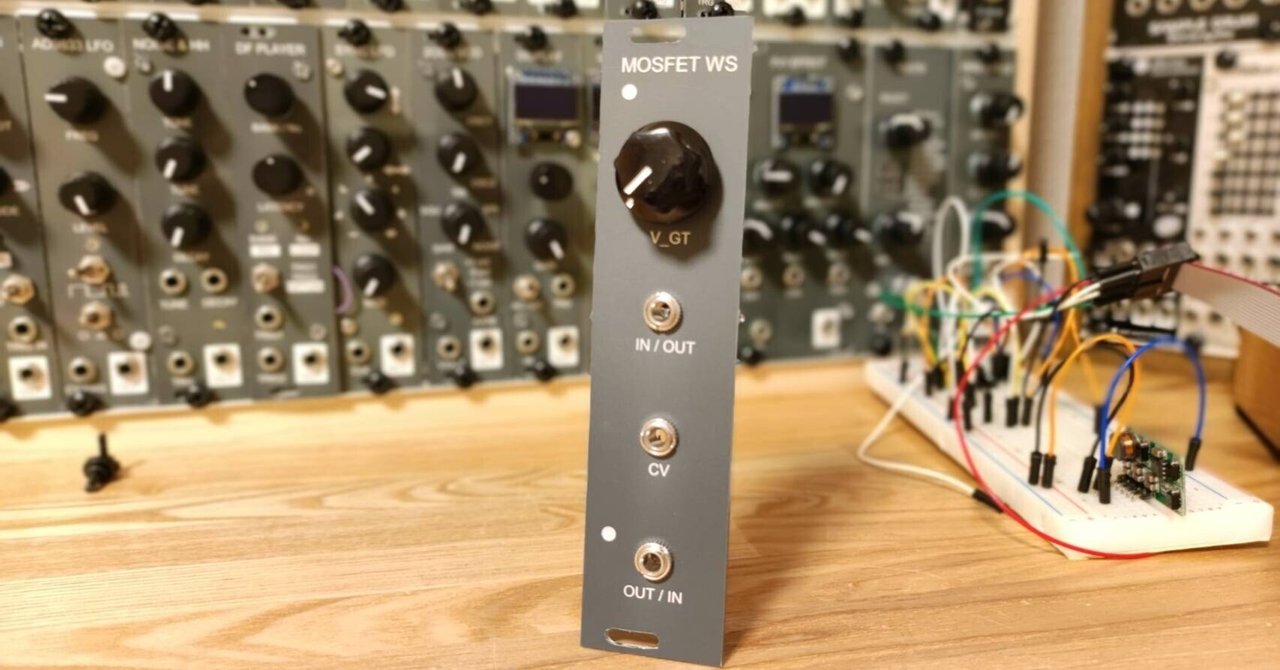

$2 Wave shaper & VCA module-DIY Eurorack Modular Synthesizer｜HAGIWO/ハギヲ

モジュラーシンセサイザー のWave shaper & VCAを自作したので、その備忘録。 背景 自作モジュラーシンセの44作品目。 ダイオードクリップによるディストーションモジュールが欲しいと思って設計を進める中で、歪みをCVで制御できないかを考えていた。 「面白いダイオードないかな」とブレインストーミングをする中で、MOSFETの寄生ダイオードが頭に浮かんだ。 試しにMOSFETのゲート電圧にCVを入れてドレイン-ソースの電圧を確認してみたところ、面白い電圧特性を見つけた。 ディストーションには使えないが、他の用途がありそうだと思い、今回のモジュールを思いついた。
note.com note.com

Последнее редактирование:
Вполне возможно что в этой схеме еще и смещение входного и управляющего напряжения требуется подбирать-регулировать.

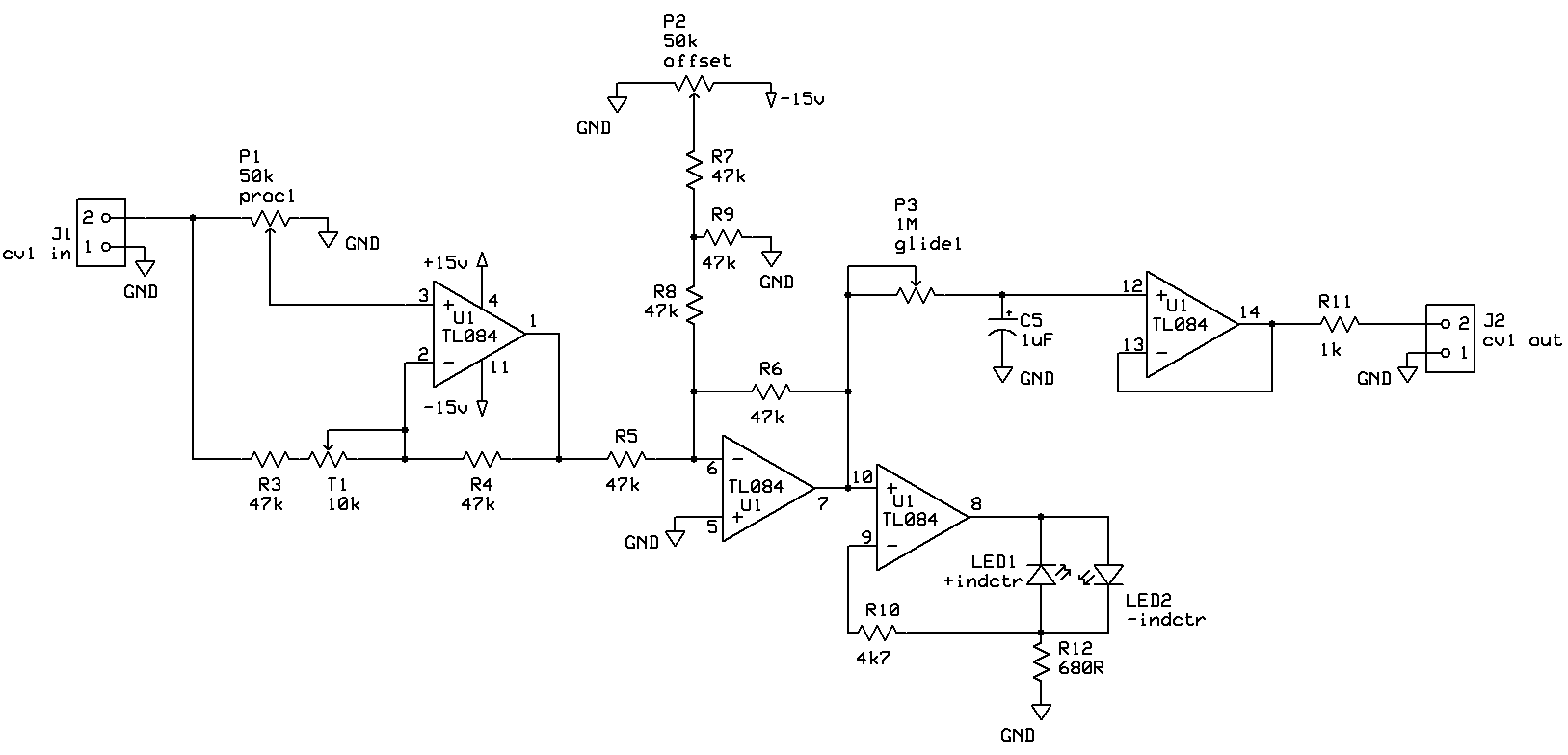

Для подбора режима мосфета 2N7000L можно попробовать подать на него сигнал через модуль VOLTAGE PROCESSOR с регулировкой OFFSET, но без каскада GLIDE для аудио сигнала (хотя получится каша из топора: простейший модуль на одном транзисторе, но для корректной работы требует дополнительного оборудования).

233828

Последнее редактирование:
  • Like
Реакции: baloo

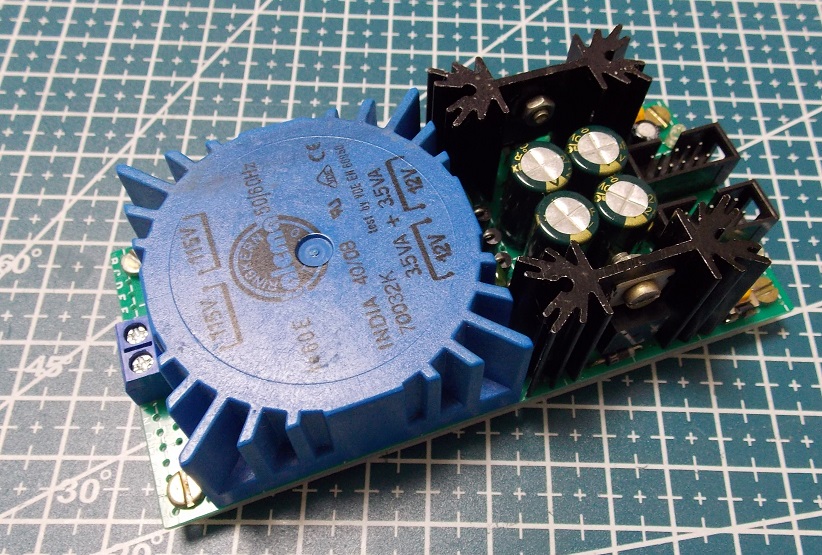

Собрал линейный блок питания по вышеуказанной схеме на макетной плате:

233990


Схема простая, но хочется еще проще и дешевле. Многие используют импульсные блоки питания и на качество питания вроде не жалуются. Так-же возможно синтезатором будет пользоваться внук (когда подрастет), поэтому желательно отсутствие сетевого напряжения внутри корпуса.

Исходя из этих соображение думаю собрать БП на обычном внешнем (розеточном) адаптере питания на +12В,

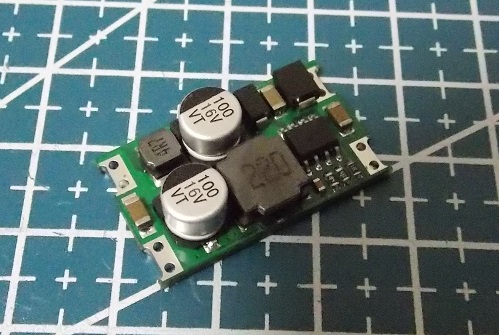

а для получения -12В использовать импульсный инвертирующий стабилизатор на TPS5430:

233991


Схема получается очень простая, планирую ее собрать в виде сменного модуля размером 3HP.
+5В мне пока не требуется, но его при необходимости можно легко получить из +12В.

@Fentone,
Прошу прощения , но меня в собранной вами схеме , смущает один момент .
А именно , величина входного переменного напряжения , с трансформатора на выпрямитель и стабилизатор . мне там больше нравится уровень напряжения 2 по 15 вольт . А как вам ?

Теоретически на конденсаторах фильтра перед стабилизатором будет (12-0,3)*1,414=16,5 В, при этом разница между входным и выходным напряжением будет 4,5 В (при минимуме 1,25 В). Под нагрузкой напряжение должно просесть, но на практике такие трансформаторы питания выдают повышенное напряжение. У меня без нагрузки на конденсаторах + 21 В и -21 В (при сетевом напряжении ~230 В).
Если использовать трансформатор с обмотками на ~15 В, то необходимо установить конденсаторы фильтра на напряжение 35 В.

Fentone написал(а):
Если использовать трансформатор с обмотками на ~15 В, то необходимо установить конденсаторы фильтра на напряжение 35 В.
Нажмите для раскрытия...
Не знаю как вы , но я -бы так и сделал .
На практике , современные электролиты , долго не работают , если нет хорошего запаса по напряжению ......

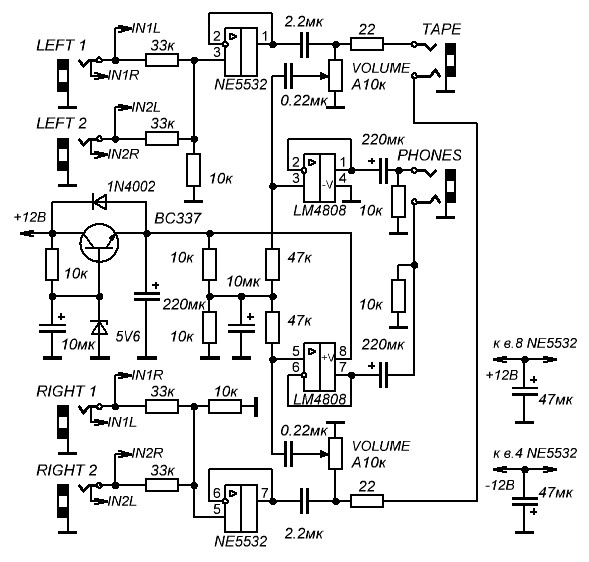

Составил простую схему модуля OUTPUT. Исходя из семи мест на планке 3НР под разъемы/регуляторы, в устройстве будет два стерео входа (с переключением в моно, если воткнуть один мини-джек), спаренный регулятор громкости для наушников, стерео-выход на головные телефоны, стерео-выход на магнитофон (компьютер, усилитель).
Устройство пока не собрано, поэтому жду замечания и предложения по изменению схемы.

234124

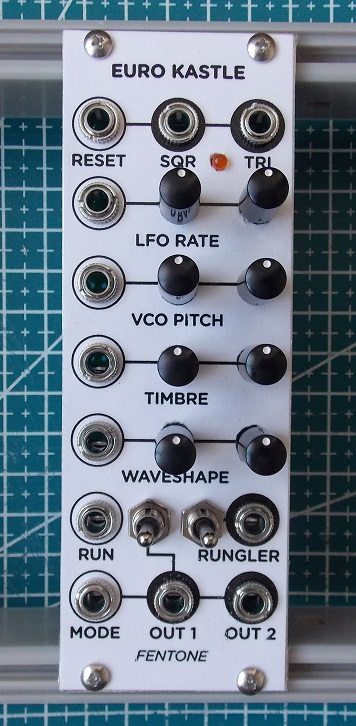

Собрал макет своего варианта компоновки звукового модуля BASTL KASTLE в формате Eurorack 9HP.

234597


Несмотря на элегантную симметричность, расстояние между регуляторами не эргономично (даже для ребенка), надо переходить с базового размера 3HP на 4HP.
Также планирую добавить в схему делители на входы и усилители на выходы для приведения уровней напряжения к обычным для Eurorack 10Vpp.

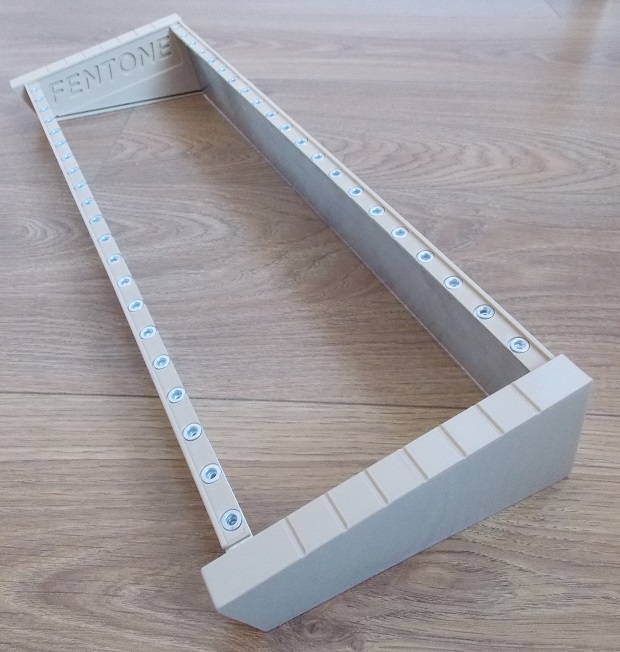

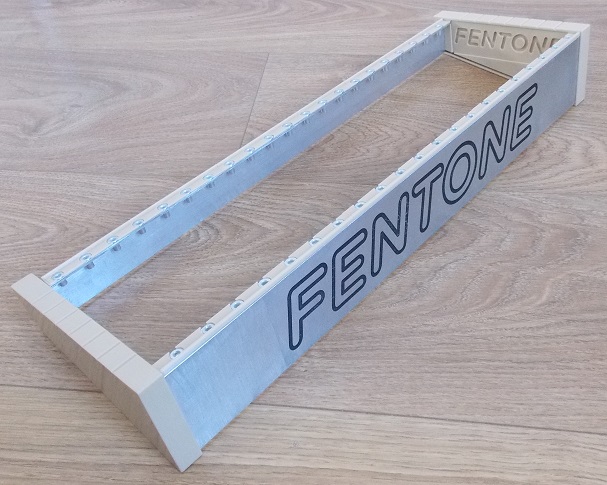

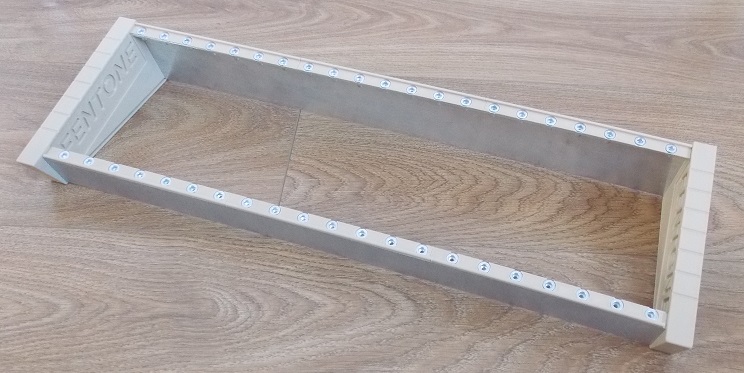

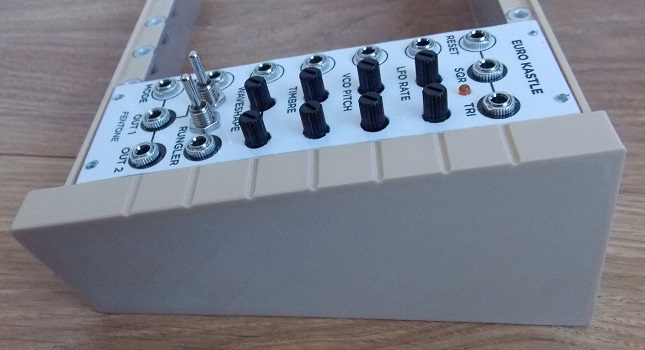

Попробовал спроектировать настольный Eurorack корпус размером 84 HP из доступных материалов.
Передняя и задняя панели из алюминиевых уголков.
Боковые панели и верхние накладки напечатал на 3D принтере пластиком PLA.
Дно будет из алюминия толщиной 2 мм.
Крепление уголков и дна - через низ боковых панелей.
Крепление модулей с шагом 4 HP - резьбовые заклепки M3.
Логотип на задней панели - декаль.

235117


235118


235119


235120
